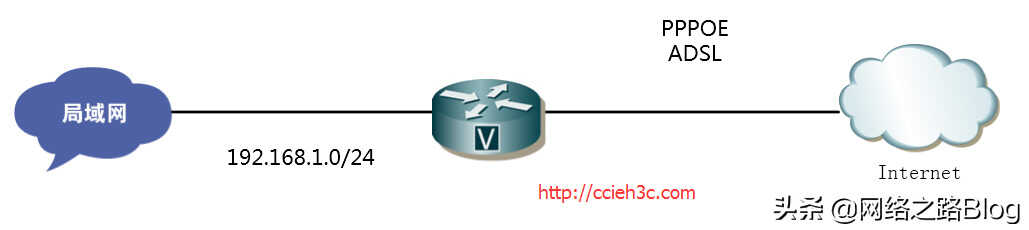

拓扑

在工作中，很有可能遇到的外网接入方式就是ADSL拨号了，虽然看着简单，但是这里讲讲Cisco路由器上面的一些注意事项与配置。

1、接口下调用PPPOE-client

Router-pppoe_client(config)#interface e0/0 //接外网接口
Router-pppoe_client(config-if)#pppoe-client dial-pool-number 1
Router-pppoe_client(config-if)#no shutdown

2、PPPOE-client接口的配置

Router-pppoe_client(config)#interface dialer 1
Router-pppoe_client(config-if)#encapsulation ppp 【在思科上面默认为HDLC】
Router-pppoe_client(config-if)#ip address negotiated 【地址通过协商获取】

2、可能遇到的问题

在实际环境中，不清楚运营商那边使用的是PAP还是CHAP认证，如果只配置了一种可能导致拨号失败，这里给出一种方法，可以完美解决这个问题。

Router-pppoe_client(config-if)#ppp authentication chap pap callin
然后输入pap跟chap两种方式，这样无论运营商是哪种都可以成功。

Router-pppoe_client(config-if)#ip mtu 1492
Router-pppoe_client(config-if)#ip tcp adjust-mss 1420
Router-pppoe_client(config-if)#dialer pool 1 【跟接口输入的nmuber号一致】
至此，ADSL的配置完毕了，如果帐号密码与接口没错的话，就可以获取到IP了。

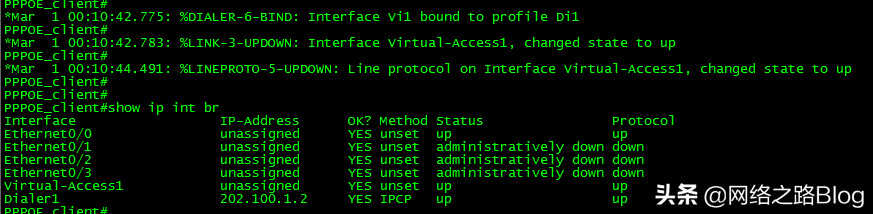

3、查看是否获取到了IP

可以看到虚拟接口已经起来，也获取到了IP地址。

4、NAT与路由配置

Router-pppoe_client(config)#ip route 0.0.0.0 0.0.0.0 dialer 1 permanent //实际环境中可能存在三层交换机，这时候需要写回程路由
该permanent参数可以让默认路由永久存在，可以根据需求来决定是否定义

Router-pppoe_client(config)#ip access-list extended nat
Router-pppoe_client(config-ext-nacl)#permit ip 192.168.1.0 0.0.0.255 any
Router-pppoe_client(config)#ip nat inside source list nat interface dialer 1 overload

Router-pppoe_client(config)#int lo 0 //说明，这个是演示，所以采用的是环回口，实际环境调用在内网接口就可以
Router-pppoe_client(config-if)#ip nat inside
Router-pppoe_client(config-if)#exit

Router-pppoe_client(config)#int dialer 1
Router-pppoe_client(config-if)#ip nat outside
说明：这里用环回口来做测试，另外nat的调用是在dialer口，而不是物理接口。

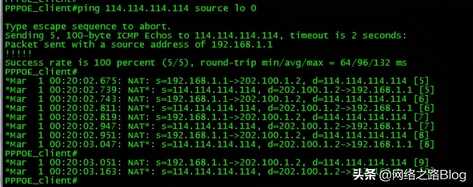

5、测试

可以正常访问外网了。

容易遇到的问题

（1）一些网站或者应用打开慢以及打不开的情况，这个很有可能是MTU与TCP MSS导致，可以多尝试几个值来达到比较理想的效果。
Router-pppoe_client(config)#interface dialer 1
Router-pppoe_client(config-if)#ip mtu 1492 //范围建议在1000~1492之间
Router-pppoe_client(config-if)#ip tcp adjust-mss 1420 //范围在1000~1452之间
（2）一些小企业或者SOHO级别的网络可能申请的是民用的拨号线路，那这个时候有可能自己用电脑先拨入测试效果，然后发现在路由器上面怎么都拨入不了，那很有可能是运营商那边绑定了，需要打电话过去松绑。
（3）ADSL有可能采用私网地址分配，所以在申请的时候需要考虑是否需要做映射服务出去或者一些VPN拨入，在申请的时候需要跟对方说明清楚。（包括80端口是否可以用）
