灯名 信号名称 说 明《没有耐心直接看前后可以了》

>>>>>CLK 总线时钟 不论ISA或PCI只要电脑（无CPU等）接通电源就应常亮，否则CLK信号坏。

BIOS 基本输入输出 电脑主板运行时对BIOS有读操作时就闪亮。

IRDY 主设备准备好 有IRDY信号时才闪亮，否则不亮。

OSC 振荡 是ISA槽的主振信号，空板通电则应常亮，否则电脑主板的晶体振荡电路不工作，而无OSC信号。

FRAME 帧周期 PCI槽有循环帧信号时灯才闪亮，平时常亮。

RST 复位RESET 开机或按了RESET开关后亮半秒钟熄灭属正常，若不灭常因电脑主板上的复位插针错接到加速开关或错接了短路，或复位电路坏。

12V 电源 电脑上电即应常亮，否则无此电压或电脑主板有短路。

-12V 电源 同上。

5V 电源 同上。

-5V 电源 同上（只有ISA槽才有此电压）。>>>>

故障代码含义速查表

代码

00 同FF

01 处理器测试1，处理器状态核实，如果测试失败，循环是无限的。试换CPU，查CPU跳线或CPU设置错否？ 处理器寄存器的测试即将开始，非屏蔽中断即将停用。建议排除方法同左 CPU寄存器测试正在进行或者失灵。建议排除方法同左

02 确定诊断的类型(正常或者制造)。如果键盘缓冲器含有数据就会失效。试查电脑主板中与键盘相关电路及键盘本身。 使用非屏蔽中断；通过延迟开始。查电脑主板和CPU。 CMOS写入/读出正在进行或者失灵。试查电脑主板电池等。

03 清除8042键盘控制器，发出TEST-KBRD命令(AAH)。查键盘内部电路及软件。 通电延迟已完成 ROM BIOS检查部件正在进行或失灵。查电脑主板BIOS芯片是否已插好或周边电路发霉。

04 使8042键盘控制器复位，核实TESTKBRD。查电脑主板中键盘接口电路。 键盘控制器较复位／通电测试。查电脑主板中的键盘控制部分的电路。 可编程间隔计时器的测试正在进行或失灵。查电脑主板中与 定时器相关的电路。

05 如果不断重复制造测试1至5，可获得8042控制状态。查电脑主板中键盘控制电路。 已确定软复位／通电；即将启动ROM.。查电脑主板ROM芯片及其支持电路。 DMA初始页面寄存器读写测试正在进行或失灵。查电脑主板中与DMA有关的芯片及其外围电路。

06 使电路片作初始准备，停用视频、奇偶性、DMA电路片，以及清除DMA电路片，所有页面寄存器和CMOS寄存器的工作。查电脑主板中与DMA相关的电路。

07 处理器测试2，核实CPU寄存器的工作。查CPU是否插好，或CPU坏，或CPU跳线等设置有错否。 ROM BIOS检查总和正常，键盘缓冲器已清除，向键盘发出BAT(基本保证测试)命令。查电脑主板中键盘接口电路或试更换键盘。

08 使CMOS计时器作初始准备，正常地更新计时器的循环。查电脑主板中CMOS电路及芯片。 已向键盘发出BAT命令，即将写入BAT命令。查电脑主板键盘控制电路及键盘本身 RAM更新检验正在进行或失灵。查电脑主板的内存接口电路及内存槽和内存条。

09 EPROM检查总和且必须等于零才通过。查电脑主板的BIOS电路及芯片。 核实键盘的基本保证测试，接着核实键盘命令字节。查电脑主板的键盘插座及试换键盘。 第一个64K RAM测试正在进行。

0A 使视频接口作初始准备。查与显卡有关的电路。 发出键盘命令字节代码，即将写入命令字节数据。试换键盘。 第一个64K RAM芯片或数据线失灵，移位。

0B 测试8254芯片的DMA通道0。查电脑主板中键盘控制电路及键盘中的控制电路。 写入键盘控制器命令字节，即将发出引脚23和24的封锁/解锁命令。查键盘控制器电路。 第一个64K RAM的奇／偶逻辑失灵。

0C 测试8254通道1。查键盘中的控制电路。 键盘控制器引脚23，24已屏蔽／解锁；已发出NOP命令。试换键盘。 第一个64K RAM的地址线故障。

0D 1、检查CPU速度是否与系统时钟匹配。查CPU跳级及CMOS中关于CPU参数的设置。2、检查控制芯片已编程值是否符合初设置。3、视频通道测试，如果失败，则鸣喇叭。 已处理NOP命令；接着测试CMOS停开寄存器。查电脑主板中控制CMOS的相关电路。 第一个64K RAM的寄偶性失灵。

0E 测试CMOS停机字节。查电脑主板中CMOS芯片及电路。 CMOS状态寄存器读／写测试；将计算CMOS检查总和。查电脑主板CMOS芯片及其支持电路和电脑主板电池。 初始化输入输出端口地址。同上。查电脑主板中与I／O相关的芯片及其外围电路，并注意插入的扩展卡等外部设备的I／O地址是否有冲突。

0F 测试扩展的CMOS。 已计算CMOS检查总和写入诊断字节；CMOS开始初始准备。查电脑主板电池及CMOS芯片。

10 测试DMA通道0。查电脑主板中DMA芯片及电路。 CMOS已作初始准备，CMOS状态寄存器即将为日期和时间作初始准备。查电脑主板中CMOS控制电路。 第一个64K RAM第0位故障。查电脑主板中内存管理电路及内存槽有否生锈？有杂物否？内存条坏否？

11 测试DMA通道1。查电脑主板中DMA芯片及该芯片周边电路。 CMOS状态寄存器已作初始准备，即将停用DMA和中断控制器。查电脑主板中与DMA和中断控制器有关芯片及其外围电路。 第一个64K RAM第1位故障。同代码10。

12 测试DMA页面寄存器。查电脑主板中DMA芯片及该芯片的周边电路。 停用DMA控制器1以及中断控制器1和2；即将视频显示器并使端口B作初始准备。查电脑主板或显卡中视频接口电路。 第一个64K RAM第2位故障。

13 测试8741键盘控制器接口。查电脑主板中键盘接口电路。 视频显示器已停用，端口B已作初始准备；即将开始电路片初始化／存储器自动检测。查显卡中控制芯片、显存芯片及其外围电路。 第一个64K RAM第3位故障。

14 测试8254计时器0。查电脑主板中的计时器电路。 电路片初始化／存储器自动检测结束；8254计时器测试即将开始。查电脑主板中8254或与计时器有关的芯片及其支持电路。 第一个64K RAM第4位故障。

15 测8259中断屏蔽位。查电脑主板中的8259芯片及其周边电路。 第2通道计时器测试了一半；8254第2通道计时器即将完成测试。查电脑主板中计时器电路部分。 第一个64K RAM第5位故障。。

16 建立8259所用的中断矢量表。查电脑主板中8259芯片及其周围电路。 第2通道计时器测试结束；8254第1通道计时器即将完成测试。查电脑主板中计时器芯片及其外围。 第一个64K RAM第6位故障。

17 调准视频输入／输出工作，若装有视频BIOS则启用。查显卡及电脑主板中与显卡有关的控制电路。 第1通道计时器测试结束；8254第0通道计时器即将完成测试。查电脑主板中计时器电路。 第一个64K RAM第7位故障。

18 测试视频存储器，如果安装选用的视频BIOS通过本项测试，则可绕过。查显卡中的BIOS芯片及其周围电路。 第0通道计时器测试结束；即将开始更新存储器。查电脑主板中内存管理电路，内存槽及内存条。 第一个64K RAM第8位故障。

19 测试第1通道的中断控制器（8259）屏蔽位。查电脑主板中的8259芯片。 已开始更新存储器。 第一个64K RAM第9位故障。

1A 测试第2通道的中断控制器（8259）屏蔽位。查电脑主板中的8259芯片。 正在触发存储器更新线路，即将检查15微秒通／断时间。查电脑主板内存芯片及其接口电路。 第一个64K RAM第10位故障。同代码10。

1B 测试CMOS电池电平。查电脑主板中电池有电否，有些板的电池装在CMOS模块里面，可拆下上盖更换电池。 完成存储器更新时间30微秒测试；即将开始基本的64K存储器测试。查电脑主板内存控制部分及内存槽和内存条。 第一个64K RAM第11位故障。同代码10。

1C 测试CMOS检查总和。查电脑主板中CMOS芯片及其电路。 第一个64K RAM第12位故障。同代码10。

1D 调定CMOS的配置。查电脑主板中CMOS芯片。 第一个64K RAM第13位故障。

1E 测定系统存储器的大小，并且把它和CMOS值比较。查电脑主板中的CMOS电路及电脑主板中的内存。 第一个64K RAM第14位故障。

1F 测试64K存储器至最高640K。查电脑主板中的内存条或内存芯片。 第一个64K RAM第15位故障。

20 测量固定的8259中断位。查电脑主板中8259芯片及周边电路。 开始基本的64K存储器测试；即将测试地址线。查电脑主板中内存接口及内存槽和内存条。 从属DMA寄存器测试正在进行或失灵。查电脑主板中包含有DMA的芯片及其支持电路。

21 维持不可屏蔽中断（NMI）位（奇偶性或输入／输出通道的检查）。查电脑主板中中断控制器芯片及其外围电路。 通过地址线测试；即将触发奇偶性。查电脑主板中与内存奇偶位相关的数据线电路。 主DMA寄存器测试正在进行或失灵。

22 测试8259的中断功能。查电脑主板中8259芯片及其周围电路。 结束触奇偶性；将开始串行数据读／写测试。查电脑主板中与内存控制部份和内存条、槽。 主中断屏蔽寄存器测试正在进行或失灵。查电脑主板中与中断控制器有关的芯片及其外围电路。

23 测试保护方式；虚拟方式和页面方式。查电脑主板内存芯片及其周围电路。 基本的64K串行数据读／写测试正常；即将开始中断矢量初始化之前的任何调节。查电脑主板中断控制器及与中断矢量有关的存储器部分。 从属中断屏蔽寄存器测试正在进行或失灵。查电脑主板中与中断控制器有关的芯片及其外围电路。

24 测定1Mb以上的扩展存储器。查内存。 矢量初始化之前的任何调节完成，即将开始中断矢量的初始准备。查电脑主板中断控制器部份。 设置ES段地址寄存器注册表到内存高端。查电脑主板中与内存管理接口电路有关的芯片及其支持电路和内存条。

25 测试除头一个64K之后的所有存储器。查内存。 完成中断矢量初始准备；将为旋转式继续开始读出8042的输入／输出端口。查电脑主板中8042芯片及其外围。 装入中断矢量正在进行或失灵。查电脑主板的内存控制电路及其内存槽和内存条。

26 测试保护方式的例外情况。查CPU及电脑主板中的内存等。 读写8042的输入／输出端口；即将为旋转式继续开始使全局数据作初始准备。查电脑主板中8042芯片部分。 开启A20地址线使之参入寻址。查电脑主板中内存管理芯片A20引脚及其引脚的相关联的电路和内存槽中A20弹片是否接触不上内存条的金手指或内存条A20脚功能坏。

27 测定超高速缓冲存储器的控制或屏蔽RAM。查电脑主板中的Cache控制电路及内存条。 全1数据初始准备结束；接着将进行中断矢量之后的任何初始准备。查电脑主板中断控制器部分。 键盘控制器测试正在进行或失灵。查电脑主板中键盘接口电路。

28 测定超高速缓冲存储器的控制或者特别的8242键盘控制器。查电脑主板Cache控制及电脑主板中键盘控制电路。 完成中断矢量之后的初始准备；即将调定单色方式。查显卡接口部分。 CMOS电源故障／检查总和计算正在进行。查电脑主板中CMOS芯片及其关联电路和电脑主板中电流供电通路部份，试更换电源。

29 已调定单色方式，即将调定彩色方式。查彩显卡。 CMOS配置有效性的检查正在进行。查电脑主板中CMOS配置有效性的检查正在进行。查电脑主板中CMOS写入电路。

2A 使键盘控制器作初始准备。查电脑主板中的键盘控制器电路。 已调定彩色方式，即将进行ROM测试前的触.

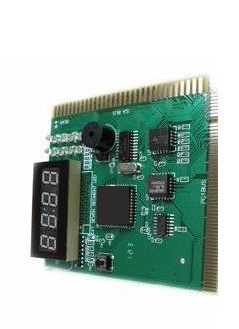

>>>>诊断卡的检测顺序是：复位--CPU--内存--显卡--其他。

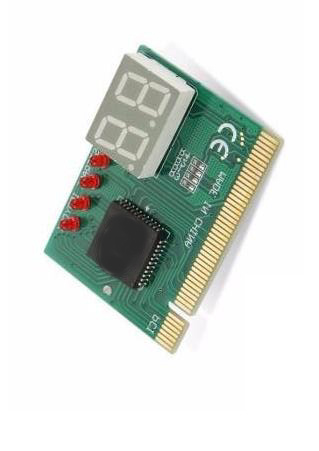

正常能用的电脑开机后POST卡的数码是这样显示的：

1、首先是复位灯亮一下，表示复位正常，（如果复位灯长亮的话，就表示有些硬件没有准备好，这就要慢慢排查是哪个地方没有复位了，）同时数码卡会显示FF。（这里要注意一下，有的主板没有插CPU的时候，数码管是没有任何显示的。）

2、检测到复位正常后，数码会显示"FF"或者"00"，这是正在检测CPU。如果定在"FF"或者是"00"上，表示主板没有认到CPU，通过了CPU的话代码就会直接跳到"C1"就会显示内存的检测情况了，（如果停在C1不动的话就一般就是表示主板检测不到内存了。）

3、显示C1后正常的话代码会不断的变化了，这些我们可以不看，只要数码在跳就表示内存检测已通过了。跟住我们会看到数码会跳到"25"或者"26"。这就表示主板在检测显卡了。（如果检测不到显卡或者显卡坏的话，数码会定在"25"或者"26"上面不动了。）

4、已检测到显卡正常后，那么数码会继续跳动，这些代码我们也可以一直不管了，等到他最后会跳到"FF"。这表示电脑开机检测已全部通过。诊断卡的工作也就到此结束了。

针对正常主机诊断卡的代码顺序后，我们就可以用诊断卡来对不正常的主机来进行检测了。我们可以看诊断卡停在什么代码上，就可以对号入座，基本判断主机是什么位置有问题了。

常见的代码及故障部位：

一：00、FF、E0、C0、F0、F8：这些表示主板没有检测到CPU。有可能是CPU坏，也有可能是CPU的工作电路不正常。

二：C1，D1，E1，D7，A1：这些都表示主板没有检测到内存，有可能是内存坏，也有可能是内存的供电电路坏。

三：25、26。通常这两个代码是表示没有检测到显卡.>>>
