感谢极果提供拆解机型。魅族16th是近期魅族发布的旗舰机,骁龙845 最高8G+256G在性能可以说是无可挑剔,那么除此之外又有些于众不同?是否诚意十足?又或者说在做工用料上又有什么特别?带着这样的问题我们一探究竟,下载开始开次拆机的内容。

简单的开箱:

关于包装不想多说各个品牌都有自已的特点,谈不上谁好谁坏,魅族16th的包装采用黑色简约风,本次拆解的是8G 128G的版本。

魅族16th正反两面的保护膜上都有图示化操作说明,省去了看说明书的麻烦,这一点较为贴心。让人比较疑惑的是屏幕上默认并没有贴膜,包括VIVO X23、黑鲨、坚果R1在内,貌似现在的旗舰都不贴膜,或许因为贴普通膜太掉档次,贴钢化膜成本增加所以最后谁都没有贴。

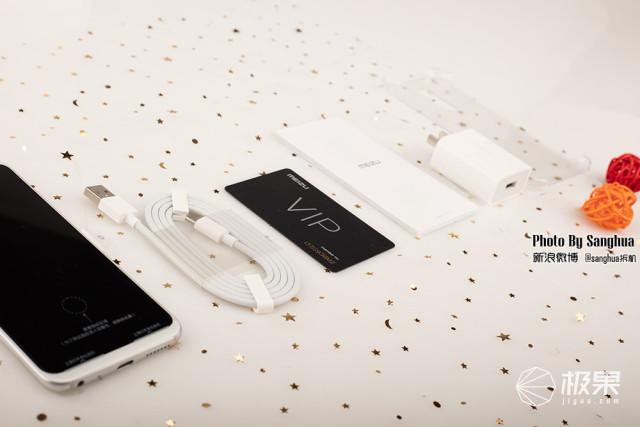

在附件上该有的都有,除了必备件之外附送了保护壳,比较遗憾的是并没有标配置耳塞,在手机价格红海的今天,为了价格上的竞争力也不得不舍弃耳塞。这让我很怀念魅族E2(这个估计老魅友才懂),十几年前花一个月的工资买E2,是当时首款支持变色的MP3,也因为标配PT650而被津津乐道。一直以来我都比较喜欢魅族不亢不卑,脚踏实地以创新和服务来赢得用户,从来没有秒天秒地的宣传节奏(不好意思带了点个人情感)。

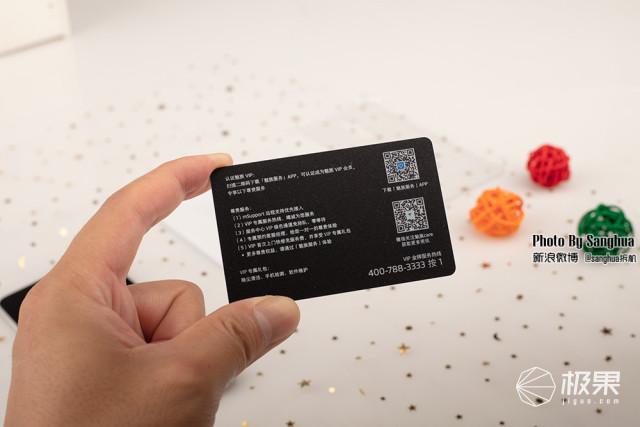

在附件中看到一张VIP卡,享受绿色通道、首次上门快修免费等多项服务,以更好的服务来铸就品牌。

标配5V/8V 3A或12V 2A快充,半小时可以充至少50%电量,不过为了保护电池85%之后会逐渐降低电流,10%冲到100%大概一个半小时。

默认配送了保护硬壳比较不错,比多数送的软壳手感都要好,但是保护面积没有软壳多,我个人带倾向于这种硬壳,因为保护了手机边角的同时不影响手感,同时也兼顾了金属中框的散热。

魅族 16th配备屏下光学指纹,相比底部指纹来说节省了底部的空间,可以在更小的空间内装入更大的屏,提升了屏占比和一体感同时了满足了绝大多数人正面指纹支付的习惯。

此外也屏下指纹也更好地解决了防水防尘问题,因为屏幕本身不会漏水,但是魅族 16 th并不支持湿手解锁这一点需要注意。

魅族16 th边角设计更加圆润不存在搁手的问题,屏幕两侧于边框的距离更小进一步提升屏占比。

顶部将指示灯、光线距离感应器开孔也很好的隐藏,同时为了让顶部更窄更好的观感,将听筒开孔贴顶并设计金属防尘罩,只是这种下沉式的设计会比较容易积尘需要及时地清灰。

魅族16 th并没有跟风目前的刘海屏设计,而是通过优化内部结构压缩顶部距离,顶部的观感更加符合绝大多数人的审美习惯。

魅族16 th采用了三星定制的 18:9 的 6 英寸AMOLED 显示屏,两侧及底边相比目前主流的全面更小屏占比高达91.18%,你更喜欢哪个屏幕大家可以通过上图略知一二。

这是与的IPHONE 6S PLUS对比,魅族16 th明显更小,比5.5英寸更小同时要塞下一张6英寸的屏,电池容量还要进一步提升这对设计和做工提出了更高的要求,我也不得不感慨手机的制造工艺的提升,同时也希望看到越来越多的国产品牌能够越走越远,唯有如此在竞争的压力下我们消费者才会得到更多的实惠。

做音乐起家的魅族在旗舰机16th上并不支持HIFI是一大遗憾,但是采用了来新一代 Bass 级立体声扬声器来弥补不足,外放音量大且不破音,同时采用双扬声器(顶部听筒和底部)同时发声,保证了外放时的音质音量,听歌时相比同价位的外放特别是人声提升尤为明显,但是相比HIFI手机还有一定的差距。此外虽然是TYPE-C接口但并没有因为压缩成本而舍弃3.5音频接口是一大惊喜。(音频部电路在拆机详解)

喇叭的开孔位置科学,无论是游戏还是观影都不会被遮挡而影响声音的外放。

魅族16th背面采用3D 玻璃后盖接近陶瓷般的质感,同时摄像头距中采用对称式设计。

后摄像头采用1200万(主)+2000万像素(副)的主合确保了出片的品质,人同时采用6枚LED组成大功率人光灯,确保了弱光下充足的补光。

卡托采用金属材质支持2张SIM全网通,但不支持TF卡扩展。

拆机:做工用料全分析

拆解还是那句话先退SIM卡托,魅族 16th后盖采用粘合加热后更方便。不过相比其它手机粘得特别紧因此无法直接吸开,不得不上撬片。

更加紧的原因于魅族 16th采用了更加宽的双胶条,相比大多数手机宽一倍以上,确保了不让灰尘从后面进入。但是拆解时必须注意撬片必须从顶部插入,最好是滴入解胶水,不然会把底部的2个天线拆废(我这次就失手悲剧了)。

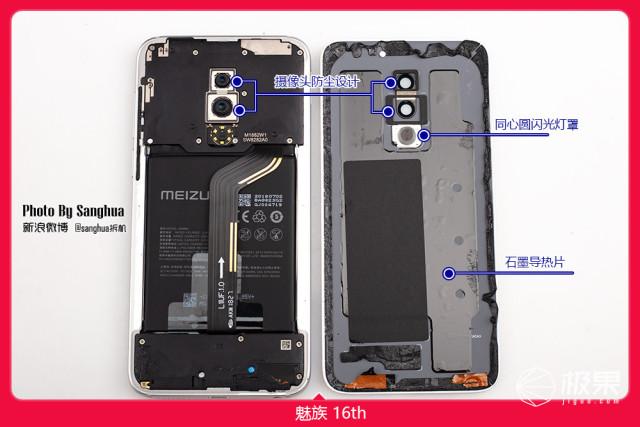

魅族 16th后置摄像头使用防尘绵,闪光灯罩直接粘死在后盖上进行防尘。

与绝大多数手机单LED/两LED不同,采魅族 16th用了6枚LED组成了闪光灯组确保了大功率闪光,以更好地补光,此外采用了激光对焦模块,确保了对焦时的快、狠、准。没有采用相位对焦和削减LED来压缩成本,这些都是确保魅族 16th出片品质的硬件基础。

魅族 16th采用了全方位的天线设计,底部打上问号只是因为个人有点疑疑惑,底部的天线为什么不集成到电路板上或者音腔上,这个在下文中分析。

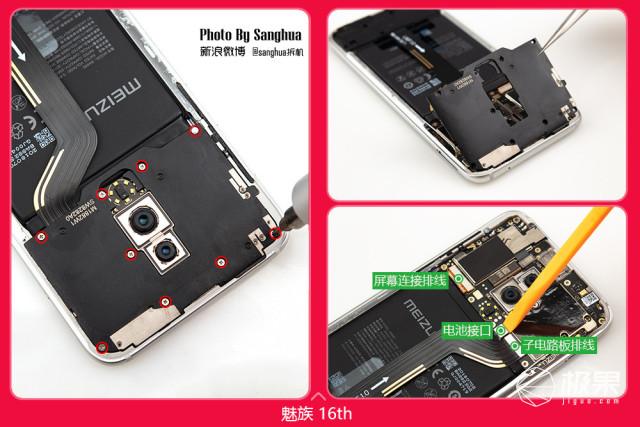

在进一步拆机之前需要先切换电池供电,在接口上魅族 16th采用了一大张固定罩及9枚螺丝确保接口的稳定性,现时罩上内置了3条天线来确保信号稳定。

底部音腔采用7枚螺丝固定。

采用2条射频连接线与音腔上的WiFi天线连接,两套 2.4G/5G天线系统确保了网络稳定。

在穿上一墙位置上王者无线信号确实有所提升,原来正常是40MS左右现在提升到30MS.

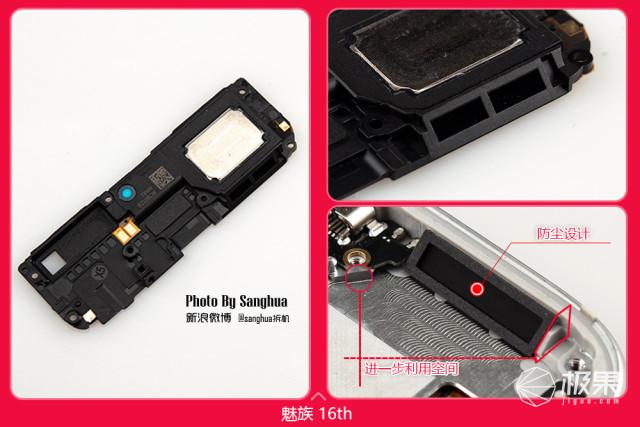

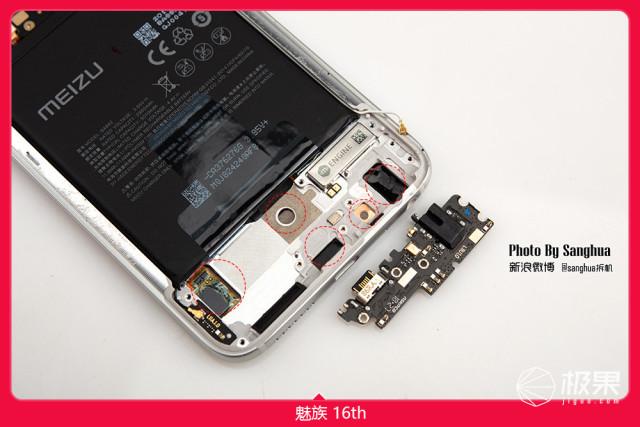

魅族 16th为了确何外放的声音品质,将更多的空间让给了音腔,底部的区别还向内借了5MM左右的空间,同时加大了喇叭的体积采用超线性扬声器确保外放声音的品质。而关于双天线的问题子电路板不但要给音腔让空间,同时还要照顾到马达和3.5音频接口的空间,因此确实也没有地方可以在子电路板上开天线,两条贴皮天线虽然也不影响信号但是给拆机带来的难度,日后换电池需要注意。

加了增加音腔进一步利用空间不但横向向内借空间,同时纵向加深空间甚至于把喇叭开孔的位置空间都利用上作为扩音空间,魅族为了16th的外族品质也是良苦用心。

魅族 16th采用了线性马达,因此在固定时马达于电路板分开固定,确保了电路板不会因为马达的振动而受影响。

在细节上魅族 16th对面的屏幕芯片上都作了绝缘处理,芯片没有直接裸露。

魅族 16th采用了线性马达,在个头相比常规的圆形马达更大,更加省电的同时震动组合方式和速度可以更为多样。

在数据接口增加了半包金属罩加强结构,防止频繁插拔的松动,同时采用了密封处理,同样在3.5接口底部也是密封的,比较遗憾的是并没有看到点胶同时在接口位置也没有密封垫片,灰尘有可能从接口进入,这个细节处的防尘需要加强。

为了改善外放品质,除了魅族 16th不但对底部的喇叭及音腔进行了改良,顶部的听筒也作为外放使用来使用立体声。为了更好的外放音质也进行了多方面的改善,为了顶部有限的空间内再争取一个音腔的空间,喇叭采用触点连接板连接,同时增加了喇叭的体积加大了发声单元,喇叭的个头同尺寸手机更大更长。

同时也向前面借空间将金属中框镂空开辟出一个音腔来。

电池采用3010mah的电池,本来3000MAH的电池可以说是5.5寸机的标配没有什么可值得称道的,不过为了提升音质魅族 16th底部腔向内借空间,顶部主电路板增加音频电路,还是向电池借空间在这样的情况下还能保持3010mah就有些不容易了。

金属中框采用一整块金属铣的工艺,而不是低成本的模压。

2000 万像素前置摄像头支持AI 智能美颜,能够自动识别面部区域,根据不同区域进行美

颜优化。全新的 AI 自适应算法,可以实现自拍时光线和肤色自适应,让整体效果更自然。

后置头采用1200万像素SONY imx380+2000万像素SONY IMX350确保成像的品质,此外支持光学防抖及AI场景识别确保出片的成功素。为了解决摄像头的散热问题,采用金属框。

继续拆解主电路板,与多数手机热量方式金属罩+石墨片的方式不同,魅族 16th除了采用石墨片之外多处采用了铜皮导热,同时对于发热量大的芯片采用了半开放式处理,直接将芯片通过导热硅脂和导热贴直接传到铜皮上铜皮上经由金属中框散热,这种方式更有利于芯片的散热。

魅族 16th多处将金属罩焊死,因此必须上热风枪(风险较高不建议尝试)。

主控采用骁龙845这片目前性能最高的SOC,内存为三星8G低电压LPDDR4颗粒,ROM采用三星UFS2.1高速闪存确了魅族 16th的高性能。

拆过3台骁龙845的机器都是一片高通WCD音频解码芯片,好一点的给你加一片DP运放。还没有见过这片SC35L41,全网也查不到参数,通过看线路板引脚可以看到与顶部的听筒喇叭连接,应该是音频处理IC或者DP类运放。

音频处理上魅族 16th采用了高通WCD9341这片9340的升级版,支持DSD硬解.

Wifi设计采用WCN3990这片多合一芯片,使用2枚功率放大芯片,增益无线信号加之双天线设计确保了无线连接的稳定性。

在射频解决方案上支持全网通4G支持链路聚合。

这个区域是音频电路区域,相比845常规的WCD音频解码芯片再扔一个运放的简单解决方案来说,虽然魅族 16th不支持有些遗憾,但是这个独立的音频电路加之AW8691+双CS35L41的解决方案,确保了外放的音质,同时也确保了零噪声和音质的纯净,作为以音乐起家的魅族不得不说非常良心。

最后拆解屏幕来谈一谈散热设计,在屏幕后面的金属中框上对应电路板区域设计有石墨片,底部的铜皮用来解决充电时大电流产生的芯片发热。

和很多全面屏手机不同魅族 16th因为边框特别小,因此并没有采用常规的双面胶固定,而是采用了滴胶密封,在正面的防尘防水效果更好,紧密也更加可靠,只是会增加屏幕拆解时的难度,不用解胶水很难无损拆解。

将指纹识别传感器角度旋转 13.7° 以错位的方式消除了摩尔纹,解决了屏下指纹识别摩尔纹的问题提升了指纹识别速度,最快达到0.25s同时提升了操作的精准度。

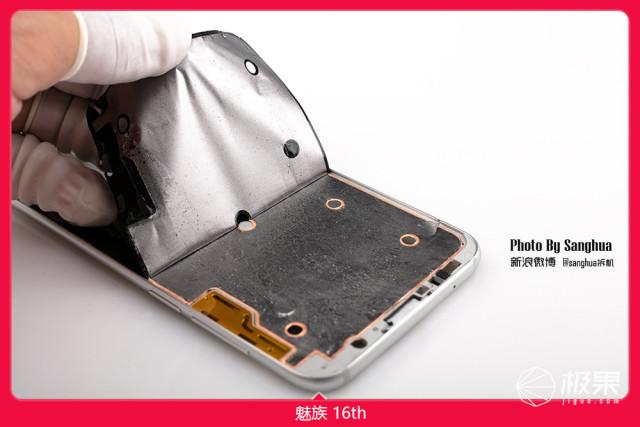

在石墨片和金属中框之间更有一层铜皮来吸热。

最后可以看到热管,在热管的排布方式上非常科学不存在热量回流到ROM上的问题,热管贯彻了手机的热区和冷区,将晓龙845的热量带到冷区从而更好地散热。

在热传导上不再是单净的金属中框吸热,而是采用热管+铜皮+石墨片组合的方式形成一套更高效的散热系统。

对于背面主要应对WIFI、电源IC及射频电路的散热,热量穿透金属罩通过铜皮加速吸热,再通过石墨导热到接口固定盖和后盖上进行散热。

而对于SOC等主要发热体,通过直触到铜皮上吸热再由铜底加强热管效果,其它部分通过石墨片和铜皮均匀地传到有金属中框和屏幕上进行散热。

通过前、后、中三套导热体系将内部的热量传导到手机的各个区域从而更加全面地散热。

小结

魅族16th [优]点:

① 魅族16th并没有跟风留海屏设计,而是采用优化内部结构、设计屏下指纹、采用定制屏幕压缩左右边框的方式来提升屏幕面积,配合对称式设计及陶瓷般的质感的3D 玻璃后盖,在骁龙845方案手机中属于为数不多的高颜值的存在。

② 采用屏下指纹提升正面一体感,配合屏幕点胶封装工艺确保了,更好地解决了正面防水防尘的问题。同时采用线性震动马达,配合丰富的铃声震动方式,更好的提升了游戏及音乐的体验。

③ 性能方面采用骁龙845这片目前性能最高的SOC,搭配三星的8G低电压LPDDR4内存及采用三星UFS2.1高速闪存,确保了魅族 16th的高性能输出。

④ 虽然不支持HIFI但是以音乐播放器起家的魅族在音频设计上非常用心,并没有简单地用一片常用的高通WCD9340音频解码芯片+一片DP运放解决。而是采用最高规格的WCD9341配合完整的音频电路解决。WCD9341+AW8691+双CS35L41的解决方案。同时在外放上采用双扬声器(顶部听筒和底部)同时发声,为了提升外放品质加大了底部音腔设计,在顶部的有限空间内也通过精心设计增加了音腔,同时加大了喇叭的尺寸并用超线性扬声器,音频电路及播放设备的双从优化,确保了外放的音质,同时也确保了零噪声和音质的纯净。作为以音乐播放器起家的魅族不得不说非常良心。

⑤ 在信号方面采用2X2双MIMO设计确保了WIFI的连接稳定性。

⑥ 散热设计最为全面,热管的摆放更加科学合理,整条热管贯穿一手机的热区和冷区让散热更加均匀。除了热管设计之外在一些散热细节上做得更加到位,不仅仅是金属罩+石墨片的导热设计,在一些关键的区域还增加了铜皮,特别是发热芯片位置更是更用半开放式金属罩设计,直接用硅脂或者导热片直接传导到铜皮上,以往这种设计只用在主控SOC上,魅族16th连一些功率放大器和电源管理IC也没有放过。主控用热管、发热功率放大器及电源管理IC用铜皮、其它元件用金属罩,魅族16th真正做到了分级散热,散热设计更为完善。

⑦ 摄像硬件加一步加强,并没有采用成本更低的向位对焦系统,而是采用对弱光适应性更强、影响更小、速度更快的激光对焦系统,同时采用了SONY imx380 方案并采用6枚LED组成大功率人光灯,确保了弱光下充足的补光,众多的设计确保了魅族16th在弱光下的出片的出色品质。

魅族16th [不]足:

① 虽然正面的防尘防水工作相当到位,但是Type-C接口及3.5音频接口入并没有找到防尘胶垫,同也没的址以Type-C接口后面的触点滴胶密封,即便Type-C接口做到了全墙,但能在这些细节如果能再完美一点就更好了。

② 采用了屏下指纹从使用角度来说确实很有优势,但是从维修的角度来说大大增加了维修的难度和更换屏幕的成本,毕竟现不小心摔碎的风险比较高,即便有免费上门的贴心服务,但是屏幕的成本相对较高也是不争的事实,如果能增加一个碎屏保险就更好了,当然前提是自由选择是否投保。

③ 虽然魅族为了提升音质音量及体验不遗余力,较大的音腔、完整的音频电路、3.5接口、更大个的线性马达这些都会占用内部空间,虽然通过优化内部结构已经做到极致,但是有得必有失优化的同时也牺牲了一部分电池空间,还能容纳下一块3010mah的电池虽说不容易,但是相比目前5.5寸手机使用6寸屏的手机,内部塞进3300-3500mah电池的也不在少数,3010mah的电池有些偏小,仅够正常使用一天,如果玩游戏一天两充是少不了的,好在有快充弥补了充电时间问题。

④ 魅族16 th采用了三星定制的 18:9 的 6 英寸AMOLED 显示屏,在色彩和可视角度上有着不错的表现,但是最低亮度下存在闪屏的问题,这也是所有AMOLED 屏的通病,但凡是AMOLED 屏都避免不了这个问题,这是目前的技术决定的我只比较奇怪为什么绝口不题。当然大家把亮度打到20%以上使用可以很好的避免这个问题也不是什么大事。

⑤ 不支持NFC及无线充电是一大遗憾。

Sanghua拆机[点]评:魅族16th拥有着出色的性能及超高的颜值,同价位骁龙845手机中拥有屏下指纹及线性马达,3.5音频接口得到保留而且在外放效果也更为出色,散热设计上采用热管的同时还使用分级散热,散热设计更为完善,激光对焦、大LED灯组也让魅族16th拥有弱光下更好的出版效果,但是也存在一些不足比如电池容量一般,Type-C接口及3.5音频接口入并没有找到防尘胶垫等,不如结合其众多优势,整体来说在骁龙845手机中还比较值得入手,这一点从JD的好评率就可以反馈。最后希望今天的拆机对大家有所帮忙,感谢大家的支持。
