苹果手机一直呼叫失败原因(iPhone手机通话故障的分析及解决)

 人阅读 | 作者舞动奇迹 | 时间:2023-03-12 17:27

型号iPhone6

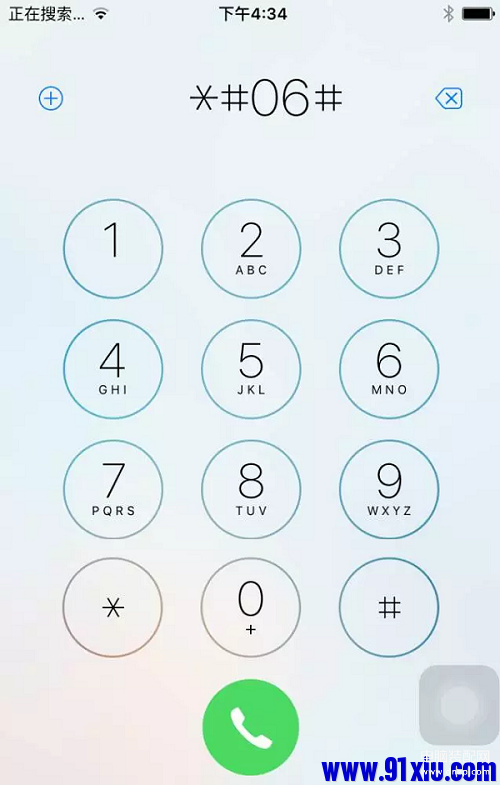

故障现象:直接或间接性插入sim卡后无服务,一直显示正在搜索,拨打电话显示呼叫失败,在拨号界面输入*#06#不显示IMEI等。

追其原因,大部分是因为iPhone6/plus射频电路PCB主板存在设计缺陷。

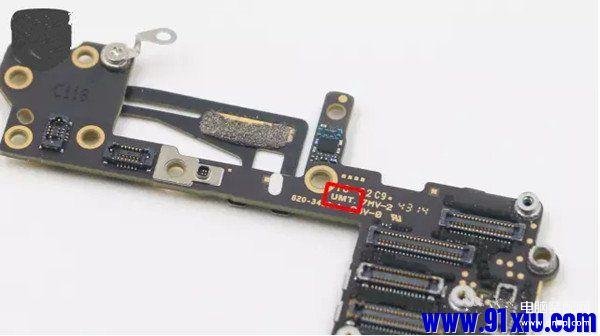

受外力会使PCB主板焊盘断线,造成虚焊。另一种就是系统故障,UMT主板相对于其它主板来说稳定性较差,在受外力的情况下,主板损坏率很高。

故障解析:

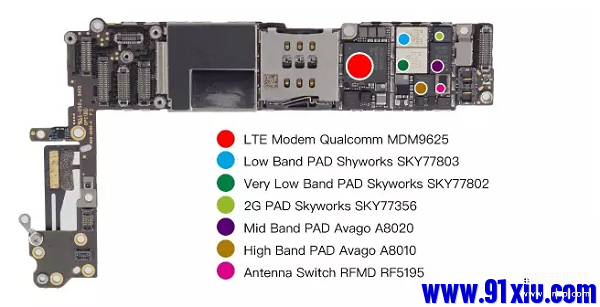

U_BB_RF(基带处理器 Qualcomm MDM9625)U1脚位U_BB_RF到其它芯片RFFE DATA总线断路,进而造成插入sim卡后无服务,一直显示正在搜索,拨打电话显示呼叫失败,在拨号界面输入*#06#不显示IMEI等故障。

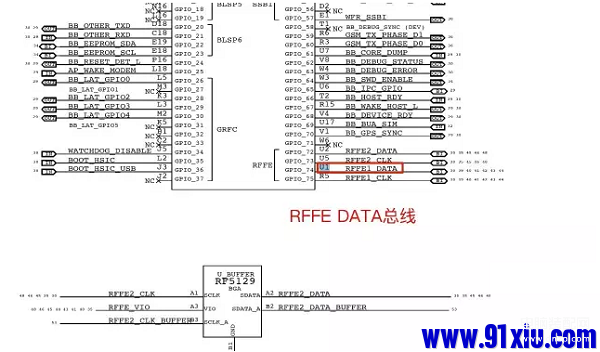

iPhone6原理图:

维修方案:

此类板层断线故障,加热主板,可以使断路闭合,形成通路,但是治标不治本。要从根本解决断路问题,避免故障再次出现,飞线补焊盘。

维修过程:

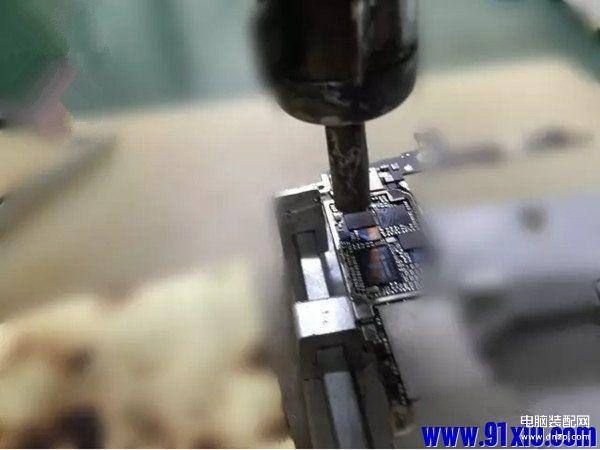

风枪加热取下芯片。

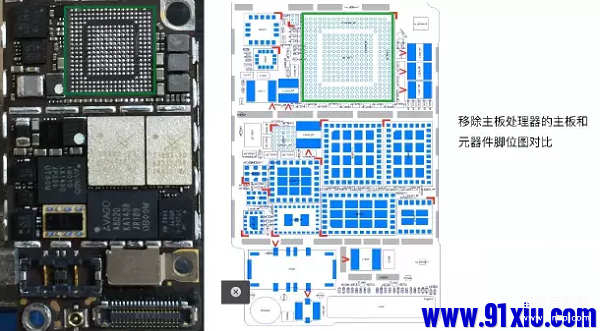

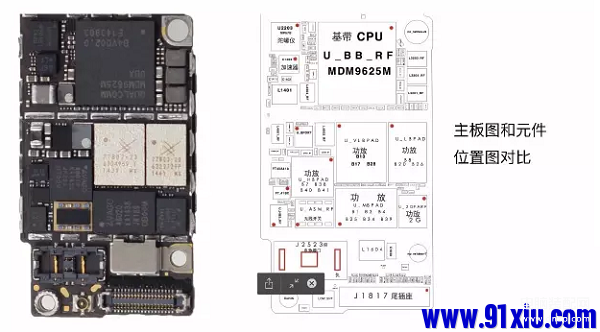

取下基带处理器的主板和元件脚位图对比。

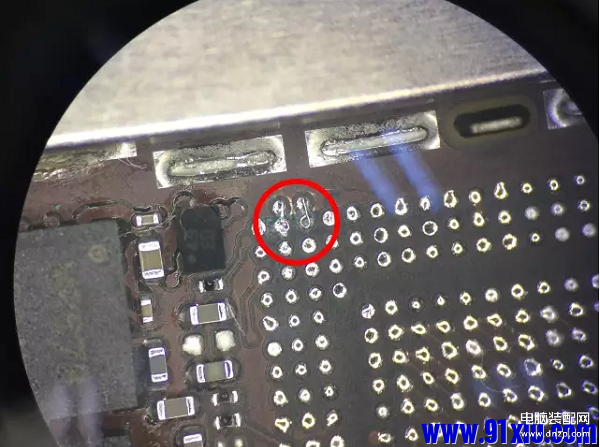

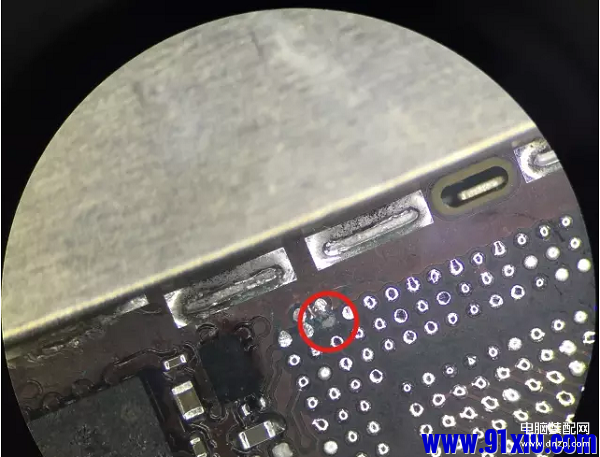

显微镜下可以看到U_BB_RF U1脚位焊盘已经脱落。

飞线补焊盘。

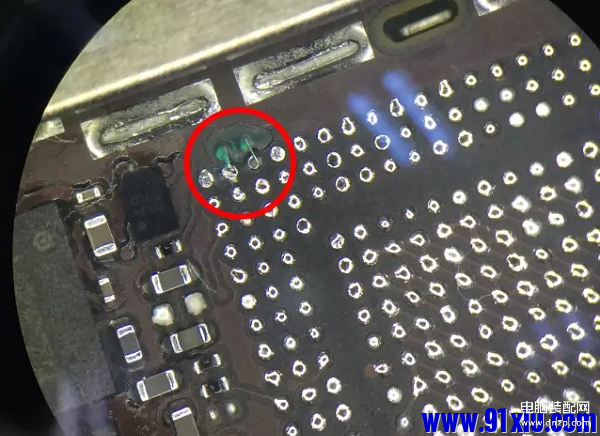

实用光敏固化剂固定飞线(光敏固化剂并有绝缘作用)。

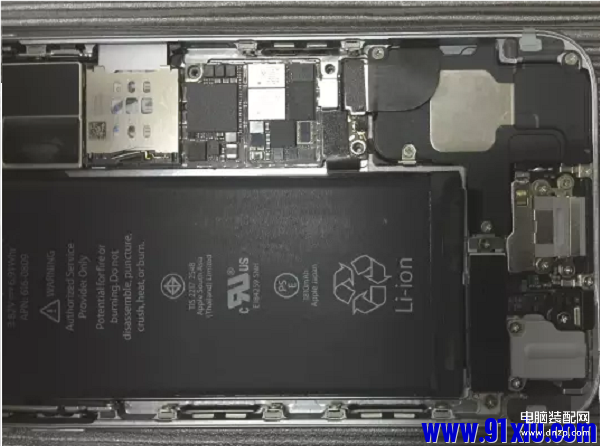

芯片装回主板,装机测试。

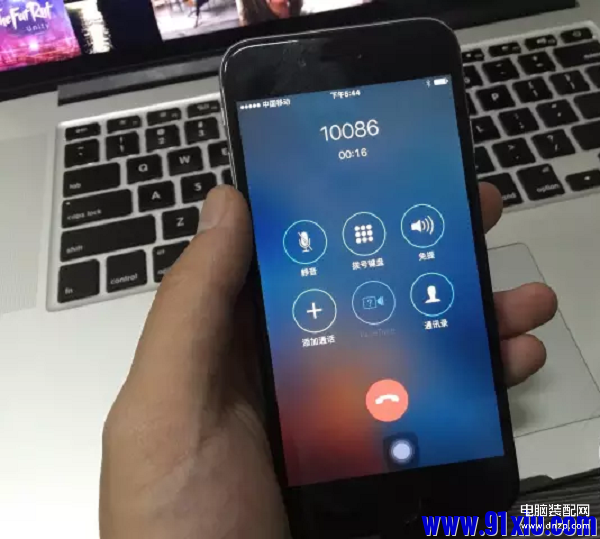

语音通话测试。

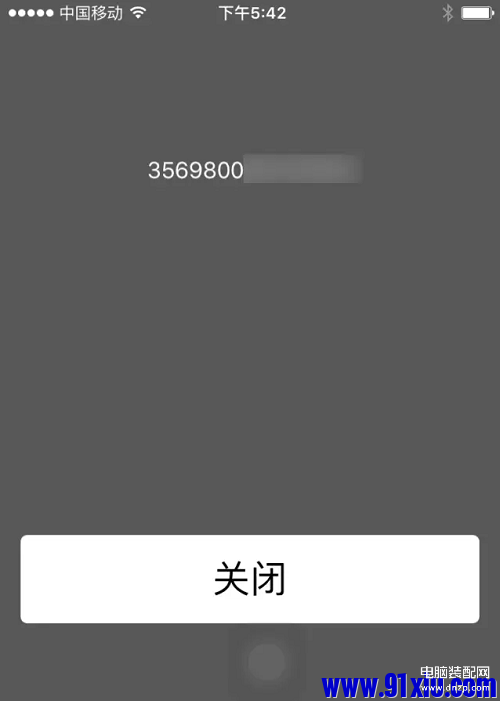

拨号界面输入*#06#,弹出IMEI。维修到此结束。

以上是迅维快修工程师为大家整理的一篇维修案例,在此分享出来,大家共同交流!若想了解更多内容,请访问迅维论坛。
