故障描述

客户描述故障为手电筒不能打开，摄像头不能使用。

维修过程

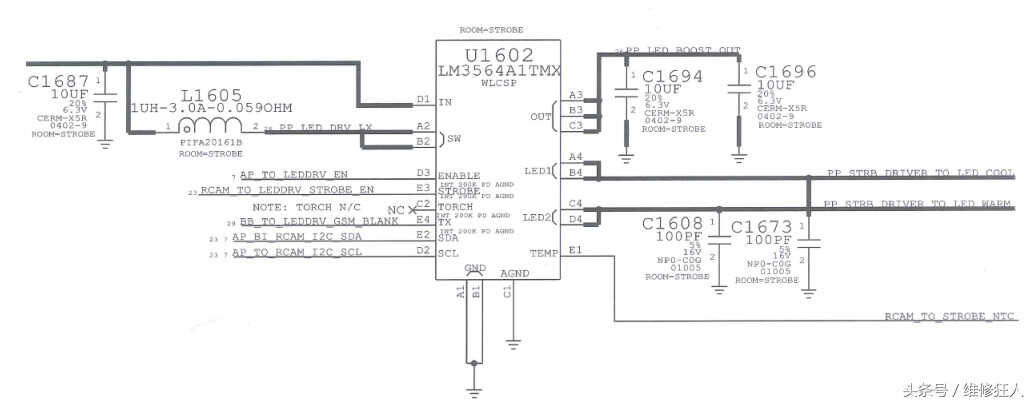

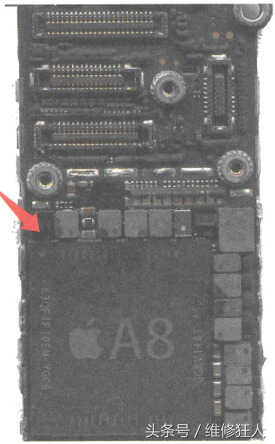

此类故障一般是因为闪光灯损坏导致摄像头不能使用，所以直接检修闪光灯。先要测量闪光灯供电是否正常。查电路图找到闪光灯供电由U1602输出，如图所示。U1602实物位置如图所示。

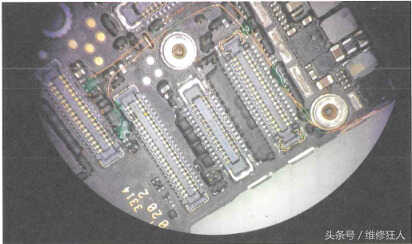

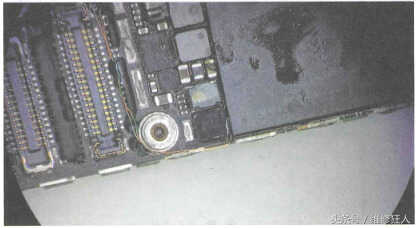

经测量闪光灯供电芯片U1602的工作电压正常，通过分析U1602电路图得知闪光灯供电芯片U1602工作需要通过I²C总线控制。直接拆掉闪光灯供电芯片U1602之后测量E2脚、D2脚I²C总线焊盘对地三极体值，发现E2与D2脚对地二极体值无穷大，说明闪光灯供电芯片的I'C总线断线。此总线还连接到后置摄像头座子，在后置摄像头座子测量对地二极体值为正常值，判断闪光灯供电芯片U1602焊盘的板层断线，接从后置摄像头连接座飞线到闪光灯供电芯片U1602焊盘上，再将U1602芯片装上，如图所示。

把机器安装好，开机进入系统测试闪光灯与照相功能正常，手机修复。
