集微网消息，随着电子设备的拍摄功能越来越强大，例如支持夜景拍摄模式、超清画质、文档矫正、趣AR、3D动态全景、智能识物等。那么在拍摄技术这么发达的年代，使用手机拍摄月亮是一件困难还是简单的事情呢？



目前，如果想要获得视野宽阔且包括月亮的夜景图像，那么可以采用手机的广角摄像头或普通摄像头等摄像头进行拍摄。但是，由于这些摄像头的焦距较短，因此拍摄到的月亮可能存在过度失焦的问题，使得月亮图像较为模糊。

为了达到可以拍摄月亮的效果，手机厂商vivo也在19年11月21日申请了一项名为“一种月亮拍摄方法及电子设备”的发明专利（申请号：201911149670.9），申请人为维沃移动通信有限公司。

根据目前公开的专利资料，让我们一起来看看vivo的这项月亮拍摄方法吧。

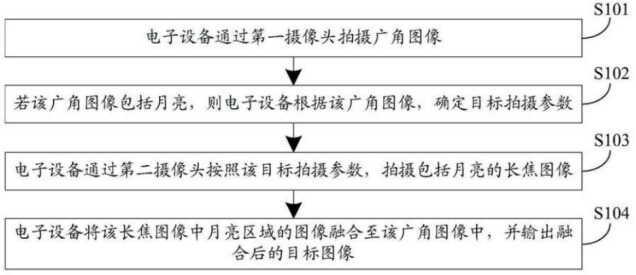

如上图所示为该专利中提供的月亮拍摄方法的流程示意图，首先，电子设备通过第一摄像头拍摄广角图像。这里区分了第一摄像头，在该专利中，电子设备包括第一摄像头和第二摄像头。其中第一摄像头为焦距较短的摄像头，第二摄像头为焦距较长的摄像头。

通过第一摄像头拍摄的广角图像的视角较大，而图像中物体在画面中占有的比例较小；而通过第二摄像头拍摄的长焦角图像的视角较小，而图像中物体在画面中占有的比例较大。

广角图像中的月亮区域可以包括：月亮光斑区域和位于月亮光斑区域周围的光晕区域。其中，月亮光斑区域为月亮在广角图像中实际占有的区域大小，光晕区域为由于月亮光线较强导致过度曝光，使得在月亮光斑区域漫延出现的虚影区域。

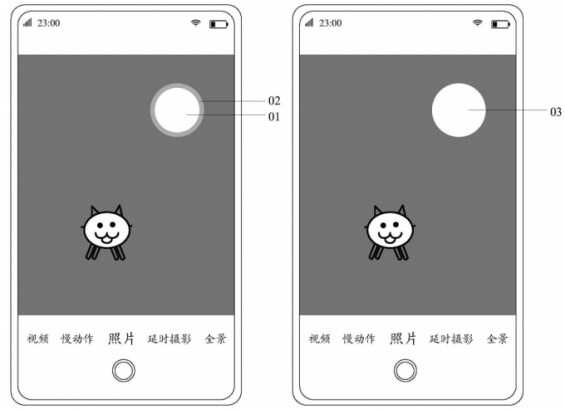

如下图所示可以看到，在广角图像中，月亮光斑区域用01表示，光晕区域用02表示，光晕区域02位于月亮光斑区域01的周围。



其次，若如上的广角图像包括月亮，则电子设备就根据这个广角图像，确定目标拍摄参数。拍摄参数是由电子设备对广角图像中的月亮图像的尺寸进行分析后得出，其中包括目标焦距和目标曝光参数。

接着，电子设备通过第二摄像头按照该目标拍摄参数，拍摄包括月亮的长焦图像。第二摄像头的焦距大于第一摄像头的焦距，且通过第二摄像头拍摄的长焦图像和通过第一摄像头拍摄的广角图像均包括月亮。

其中，通过第二摄像头拍摄的长焦图像的清晰度大于通过第一摄像头拍摄的广角图像的清晰度，通过第二摄像头拍摄的长焦图像中月亮的尺寸大于通过第一摄像头拍摄的广角图像月亮的尺寸。

最后，电子设备将该长焦图像中月亮区域的图像融合至该广角图像中，并输出融合后的目标图像。这里指的是将长焦图像中月亮区域的图像融合至广角图像中的月亮区域。

接下来我们再看看看该专利中对于圆月以及残月的区域划分示意图，因为这里的焦距参数是一个极为关键的参数，而对于月亮形状的分析，可以帮助完成这个参数的确定。

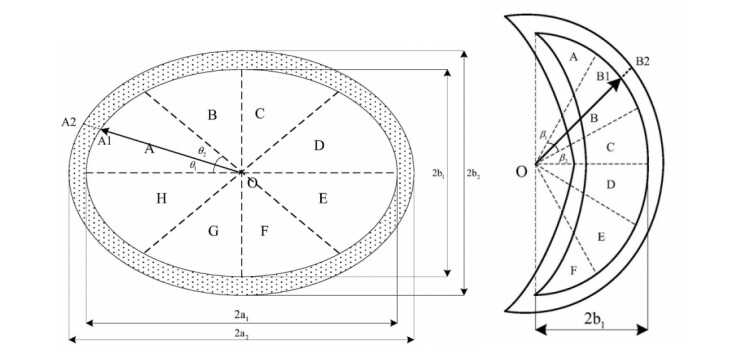

如上图所示为圆月和残月的区域划分示意图，如图左所示为满月的区域划分示意图，月亮光斑区域的实轴长为a1，虚轴长为b1，由月亮光斑区域和光晕区域组合成的月亮区域的实轴长为a2，虚轴长为b2。

在确定光晕区域的尺寸的情况下，可以得到月亮区域的尺寸，并沿着虚线将月亮区域划分为N个区域。针对月亮区域的每个区域，可以获取从中心O至与一个区域对应的月亮区域的边缘上所有点的长度值，并将这些长度值中的最大值作为一个区域的长度值。从而根据这些数据确定目标焦距F。

而对于残月来说，月亮光斑区域对应小椭圆的实轴长为a1，虚轴长为b1，月亮光斑区域对应大椭圆的实轴长为a2，虚轴长为b2。在确定光晕区域的尺寸的情况下，可以得到月亮区域的尺寸，并沿着虚线将月亮区域划分为N个区域。针对月亮区域的每个区域，同样可以获取从中心O至与一个区域对应的月亮区域的边缘上所有点的长度值，并将这些长度值中的最大值作为一个区域的长度值。最后确定目标焦距F。

以上就是vivo发明的月亮拍摄方法，通过第一摄像头拍摄广角图像，并根据广角图像，确定月亮拍摄参数，并通过第二摄像头按照该月亮拍摄参数，拍摄包括月亮的长焦图像，将该长焦图像中月亮区域的图像融合至该广角图像中，并最终输出融合后的月亮图像。从而可以使用手机就可以拍摄到更加清晰的月亮图像！
