j18无线蓝牙耳机(Letv乐视 L18真无线蓝牙耳机拆解)

 人阅读 | 作者奔跑的小羊 | 时间:2022-06-26 21:53

Letv,现为乐融致新电子科技有限公司旗下品牌,硬件上,乐融拥有乐融Letv电视及商业智慧屏、家庭IoT物联网设备;在软件上,乐融拥有面向用户和大屏运营的分众服务EUI、人工智能语音、AIoT万物智慧物联网平台等。

近来Letv也涉及真无线耳机市场,推出了两款真无线耳机产品,一款是支持主动降噪功能的乐视超级耳机 Ears pro,另一款是乐视超级耳机L18,两款产品都定位于入门级,今天我爱音频网先来拆解这款普通版本的L18。

乐视超级耳机L18,耳机和充电盒上都有条形纹理装饰,耳机是经典的半入耳式设计,采用蓝牙5.0芯片,支持AAC/SBC音频编码,内置8mm喇叭单元,可以敲击控制,能唤醒手机的语音助手;耳机单次使用的时长约为3-4小时,半小时可充满电,耳机搭配充电盒总续航约24小时,充电盒支持无线充电功能,耳机支持开盖即连功能。下面一起来看我爱音频网的详细拆解。

一、Letv乐视 L18真无线蓝牙耳机 开箱

拆解报告:Letv乐视 L18真无线蓝牙耳机

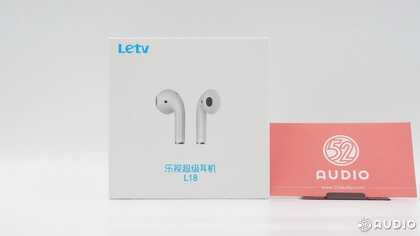

包装盒是一个小方盒,白色打底,字体采用清新的蓝色。左上角是Letv的品牌Logo,中间位置是耳机的渲染图,底部是产品名“乐视超级耳机L18”。

拆解报告:Letv乐视 L18真无线蓝牙耳机



包装盒是天地盖设计,底面有部分产品信息,Letv L18,通讯距离约10米,充电时间约80分钟,音乐时间约4小时,输入参数5V⎓340mA,支持协议HFP/A2DP/AVRCP。授权方:天津智融创新科技发展有限公司。制造商:深圳市威麦科技有限公司。

拆解报告:Letv乐视 L18真无线蓝牙耳机

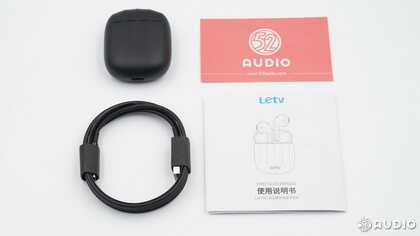

包装盒内物品,包括耳机和充电盒、充电线和使用说明书。

拆解报告:Letv乐视 L18真无线蓝牙耳机

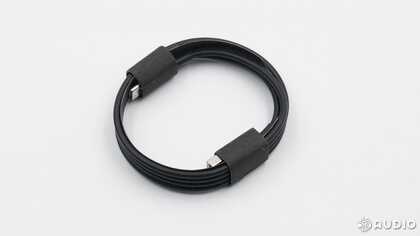

充电线为USB-A to USB Type-C接口,两头有硬卡纸固定。

拆解报告:Letv乐视 L18真无线蓝牙耳机



充电盒外观展示,正面有四道波浪纹理,底部有Letv的品牌Logo,上方还有一个很小的指示灯开孔,便于用户了解充电状态。

拆解报告:Letv乐视 L18真无线蓝牙耳机

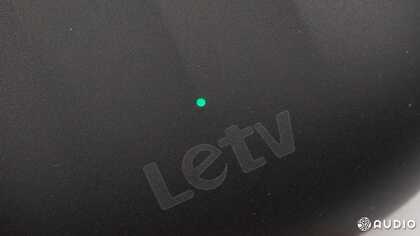

充电指示灯特写。

拆解报告:Letv乐视 L18真无线蓝牙耳机

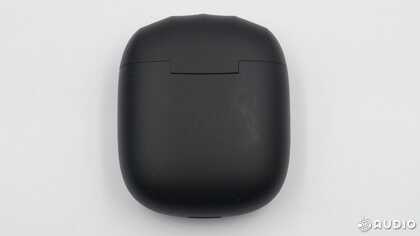

充电盒背面展示,壳体为磨砂质感。

拆解报告:Letv乐视 L18真无线蓝牙耳机

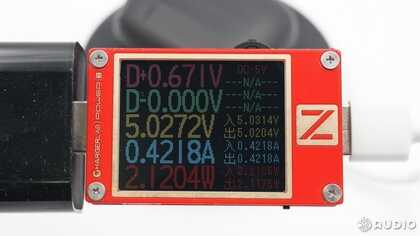

我爱音频网采用ChargerLAB POWER-Z KT002便携式电源测试仪对乐视超级耳机L18进行无线充电测试,输入功率约为2.1W,实际充电功率没有这么高。

拆解报告:Letv乐视 L18真无线蓝牙耳机

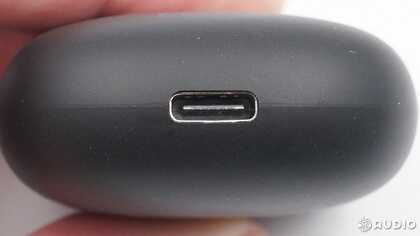

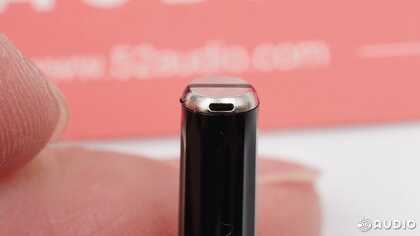

USB Type-C充电接口特写。

拆解报告:Letv乐视 L18真无线蓝牙耳机

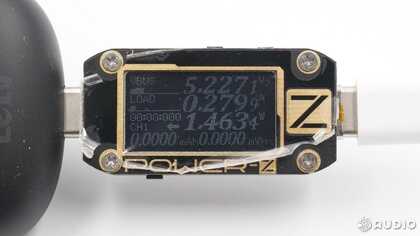

我爱音频网采用ChargerLAB POWER-Z KM001C便携式电源测试仪对乐视超级耳机L18进行有线充电测试,充电功率约为1.5W。

拆解报告:Letv乐视 L18真无线蓝牙耳机



打开充电盒,耳机竖置在充电盒内,内部空间紧凑。

拆解报告:Letv乐视 L18真无线蓝牙耳机

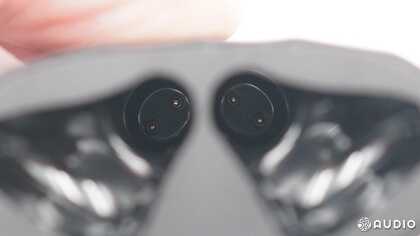

底部给耳机充电的Pogo Pin。

拆解报告:Letv乐视 L18真无线蓝牙耳机

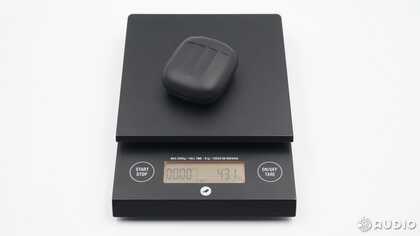

我爱音频网实测,乐视超级耳机L18整体重量约为43.1克。

拆解报告:Letv乐视 L18真无线蓝牙耳机

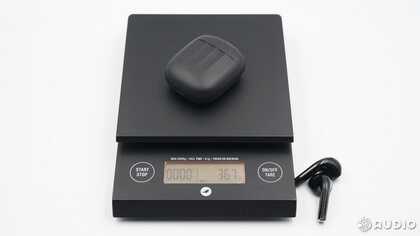

充电盒的单独重量约为36.7克。

拆解报告:Letv乐视 L18真无线蓝牙耳机

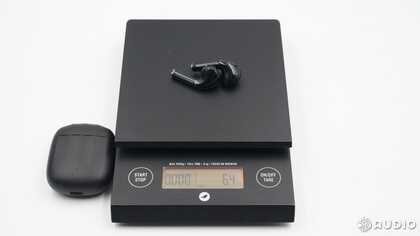

左右两只耳机的重量约为6.4克。

拆解报告:Letv乐视 L18真无线蓝牙耳机

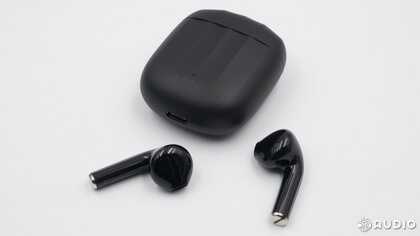

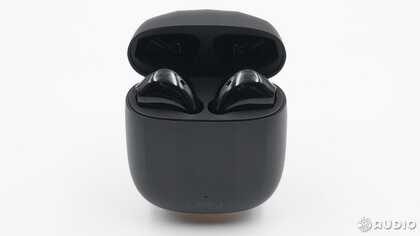

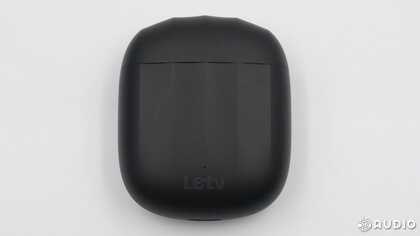

乐视超级耳机L18 黑色版本。

二、Letv乐视 L18真无线蓝牙耳机

拆解报告:Letv乐视 L18真无线蓝牙耳机



首先撬开充电座舱,看看其内部结构和采用了哪些电源管理芯片。

拆解报告:Letv乐视 L18真无线蓝牙耳机

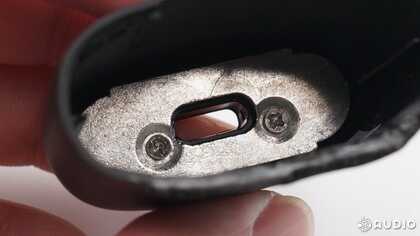

充电盒底部有一个金属配重块,使用两颗螺丝固定。

拆解报告:Letv乐视 L18真无线蓝牙耳机

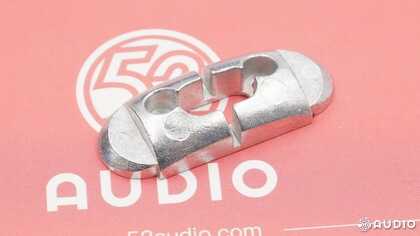

取下这一金属配重块。

拆解报告:Letv乐视 L18真无线蓝牙耳机

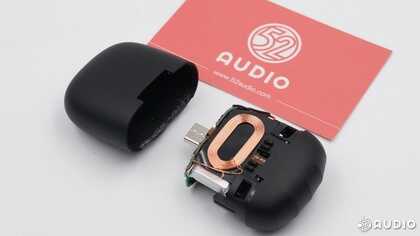

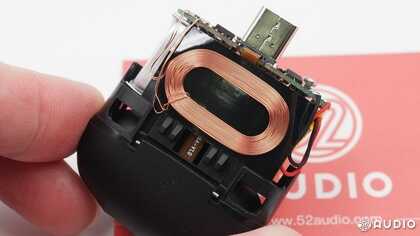

无线充电接收线圈在充电盒背部。

拆解报告:Letv乐视 L18真无线蓝牙耳机

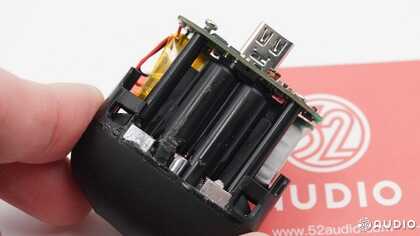

充电盒正面结构展示。

拆解报告:Letv乐视 L18真无线蓝牙耳机



主板使用两颗螺丝固定在充电盒底部。

拆解报告:Letv乐视 L18真无线蓝牙耳机



霍尔元件的FPC通过连接器与主板相连。

拆解报告:Letv乐视 L18真无线蓝牙耳机

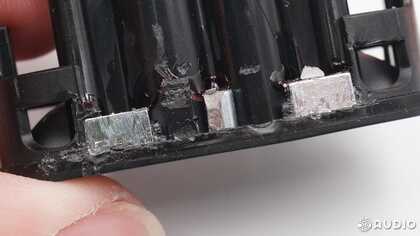

吸附盒盖和耳机的磁铁。

拆解报告:Letv乐视 L18真无线蓝牙耳机

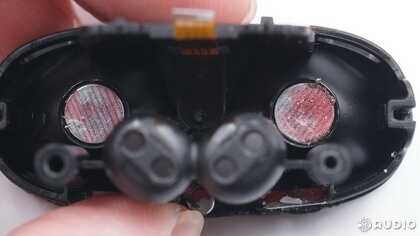

吸附耳机的两颗圆形磁铁。

拆解报告:Letv乐视 L18真无线蓝牙耳机

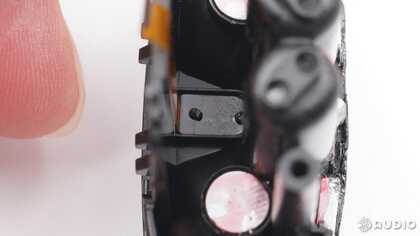

霍尔元件所在的位置。

拆解报告:Letv乐视 L18真无线蓝牙耳机

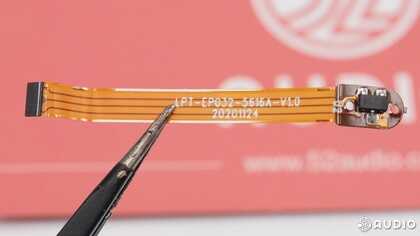

取出霍尔元件所在的FPC,上面印有“LPT-EP032-5616A-V1.0”字样。

拆解报告:Letv乐视 L18真无线蓝牙耳机

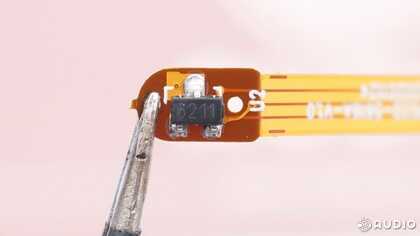

丝印6211的霍尔元件。充电盒盒盖开启、关闭时的磁场变化会被霍尔元件感知到,进而通知充电盒MCU和耳机与已连接设备配对或断开连接。

拆解报告:Letv乐视 L18真无线蓝牙耳机

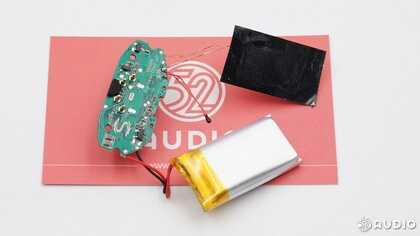

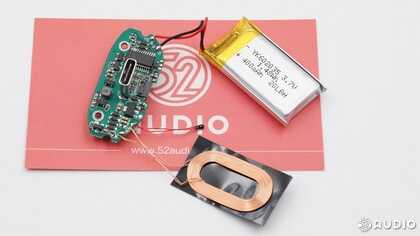

充电盒内部完整电路展示。

拆解报告:Letv乐视 L18真无线蓝牙耳机



充电盒内部电路另一侧展示。

拆解报告:Letv乐视 L18真无线蓝牙耳机

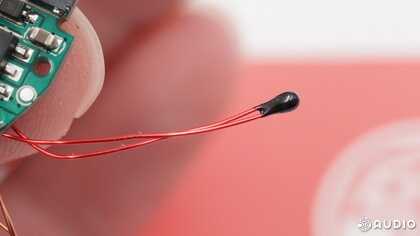

用于检测电池温度的热敏电阻。

拆解报告:Letv乐视 L18真无线蓝牙耳机



无线充电接收线圈固定在一层隔磁贴纸上。

拆解报告:Letv乐视 L18真无线蓝牙耳机

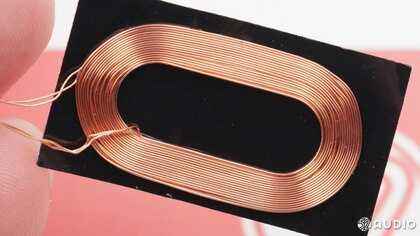

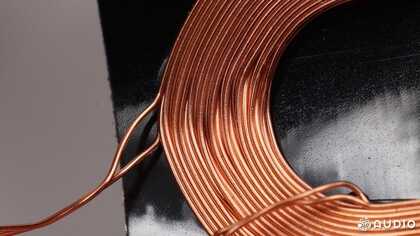

无线充电接收线圈特写,两股漆包线并绕。

拆解报告:Letv乐视 L18真无线蓝牙耳机

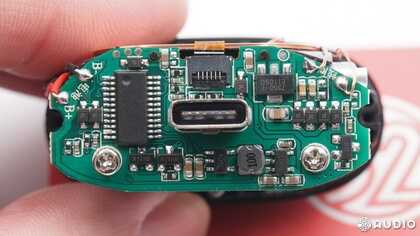

主板一侧电路展示。

拆解报告:Letv乐视 L18真无线蓝牙耳机

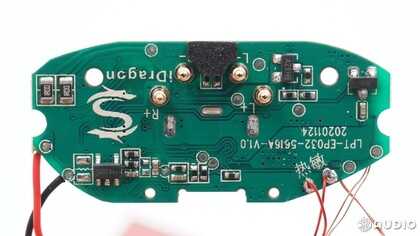

主板另一侧电路展示。

拆解报告:Letv乐视 L18真无线蓝牙耳机

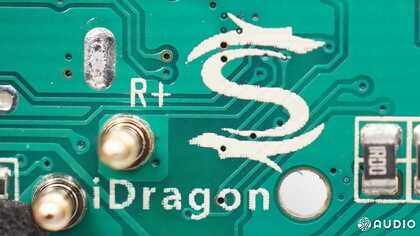

主板上印有“iDragon”字样和一个品牌Logo,可能是PCB制造商的名字。

拆解报告:Letv乐视 L18真无线蓝牙耳机

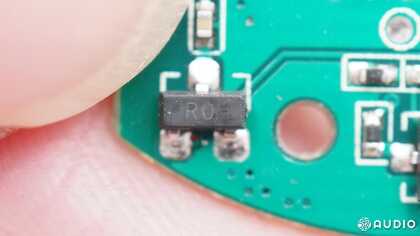

CJ3400 NMOS管。

拆解报告:Letv乐视 L18真无线蓝牙耳机



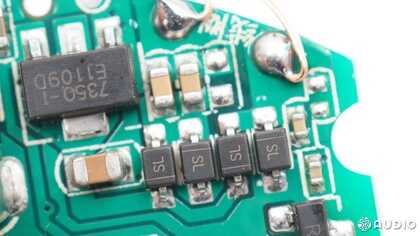

无线充电接收整流电路。

拆解报告:Letv乐视 L18真无线蓝牙耳机



LTC4054线性充电IC,用于充电盒内部电池充电。

拆解报告:Letv乐视 L18真无线蓝牙耳机

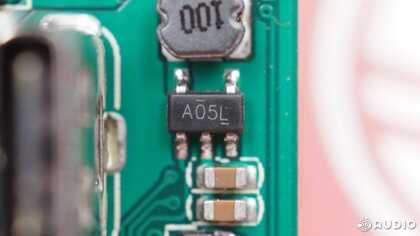

丝印A05L的升压芯片,用于将电池升压为耳机充电。

拆解报告:Letv乐视 L18真无线蓝牙耳机

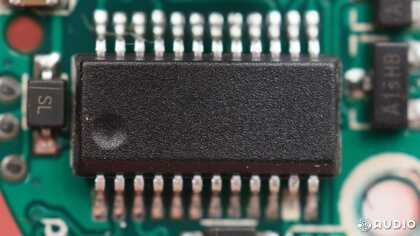

无标单片机,用于电量指示和充电盒控制功能。

拆解报告:Letv乐视 L18真无线蓝牙耳机

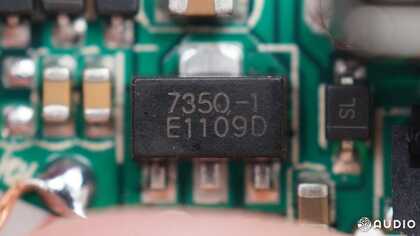

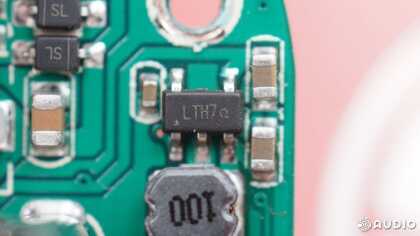

丝印7350的LDO线性稳压芯片,用于无线充电接收稳压输出。

拆解报告:Letv乐视 L18真无线蓝牙耳机

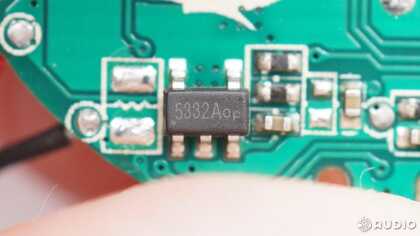

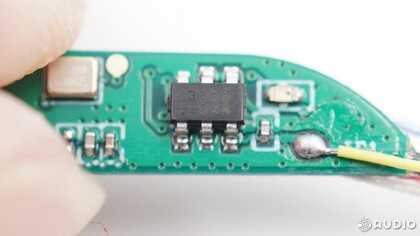

丝印5332A系苏州赛芯电子科技SOT23-5锂电保护芯片,具有过充,过放,短路,过流等保护功能。

拆解报告:Letv乐视 L18真无线蓝牙耳机

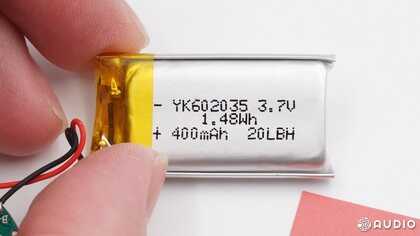

电池型号YK602035,额定电压3.7V,额定容量400mAh,能量1.48Wh。

拆解报告:Letv乐视 L18真无线蓝牙耳机

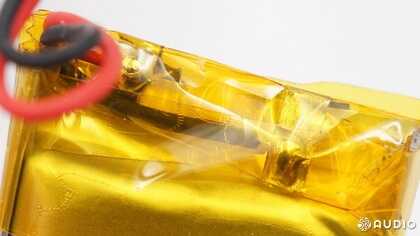

导线连接电池正负极,保护电路在主板上。

拆解报告:Letv乐视 L18真无线蓝牙耳机

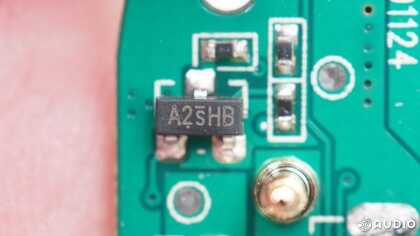

微源半导体LPM2302 3.0A NMOS,耐压20V,SOT-23封装。是给耳机充放电的开关。

拆解报告:Letv乐视 L18真无线蓝牙耳机

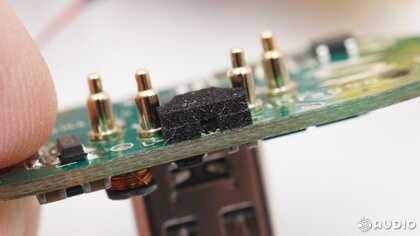

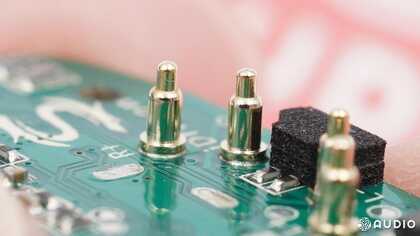

给耳机充电的银色Pogo Pin。

拆解报告:Letv乐视 L18真无线蓝牙耳机



指示灯位置的泡棉保护罩,避免漏光。

拆解报告:Letv乐视 L18真无线蓝牙耳机

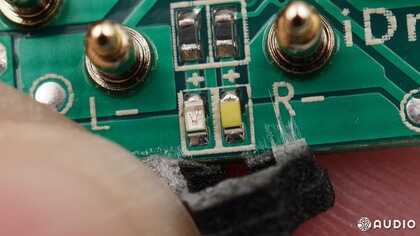

两颗LED指示灯,用于指示充电盒状态。

三、乐视超级耳机L18 耳机拆解

拆解报告:Letv乐视 L18真无线蓝牙耳机

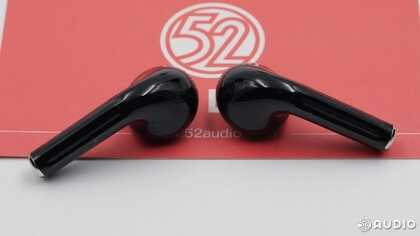

下面我们继续来拆解耳机部分,耳机采用经典的半入耳式设计,耳机柄与充电盒一样,有条形的装饰纹理。

拆解报告:Letv乐视 L18真无线蓝牙耳机

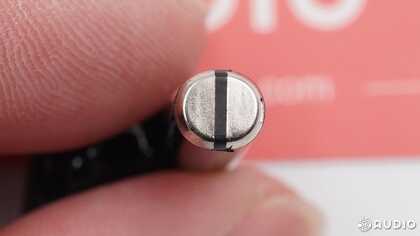

给耳机电池充电的金属尾塞,一边是正极一边是负极。

拆解报告:Letv乐视 L18真无线蓝牙耳机

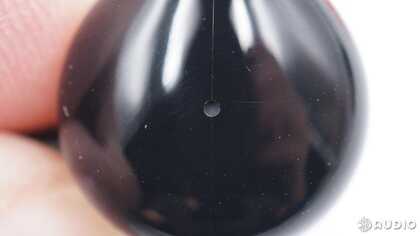

通话麦克风的拾音孔。

拆解报告:Letv乐视 L18真无线蓝牙耳机



耳机顶部的泄压孔,内有一颗指示灯。

拆解报告:Letv乐视 L18真无线蓝牙耳机

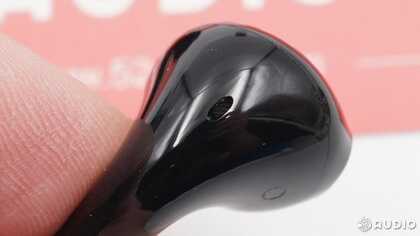

耳机内侧的泄压/调音孔。

拆解报告:Letv乐视 L18真无线蓝牙耳机

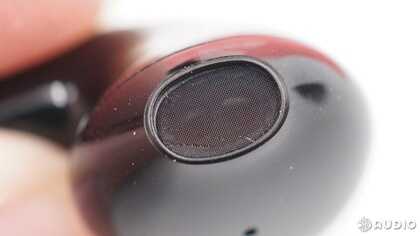

出音嘴处的防尘网特写,阻止异物进入。

拆解报告:Letv乐视 L18真无线蓝牙耳机

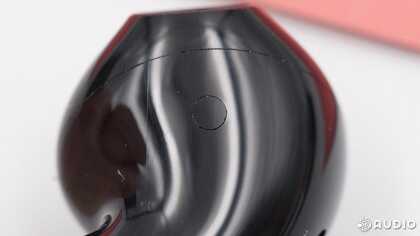

用于装饰的开孔,没有光学传感器。

拆解报告:Letv乐视 L18真无线蓝牙耳机

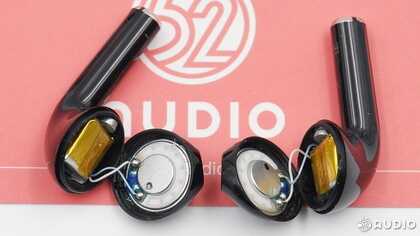

沿合模线拆开音腔。

拆解报告:Letv乐视 L18真无线蓝牙耳机

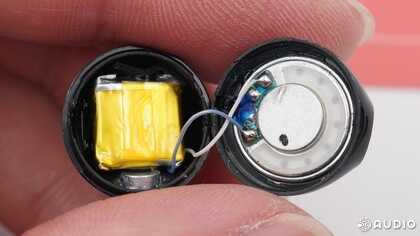

音腔内主要是软包电池和扬声器单元。

拆解报告:Letv乐视 L18真无线蓝牙耳机

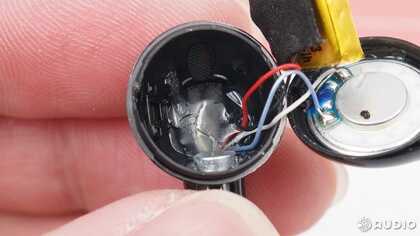

取出软包电池,音腔使用胶水密封。

拆解报告:Letv乐视 L18真无线蓝牙耳机

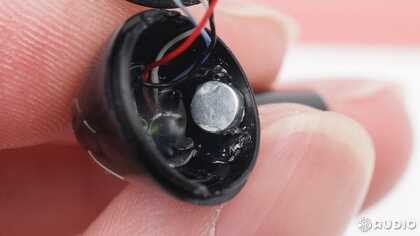

吸附充电座舱的圆形磁铁。

拆解报告:Letv乐视 L18真无线蓝牙耳机

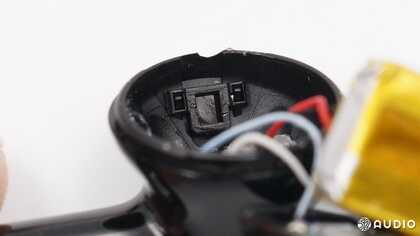

装饰开孔内侧展示,预留了传感器位置,可以放入一颗光学传感器用于入耳检测功能。

拆解报告:Letv乐视 L18真无线蓝牙耳机

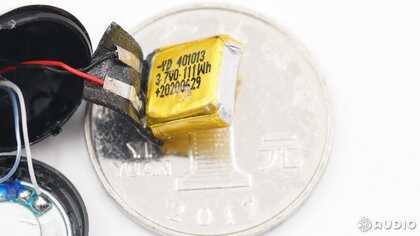

软包电池与一元硬币的尺寸对比。

拆解报告:Letv乐视 L18真无线蓝牙耳机

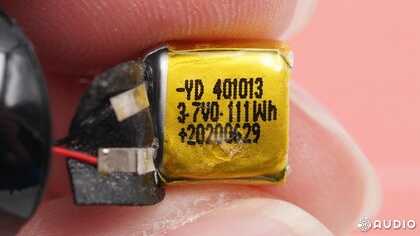

软包电池型号为YD401013,额定电压3.7V,能量0.111Wh。

拆解报告:Letv乐视 L18真无线蓝牙耳机

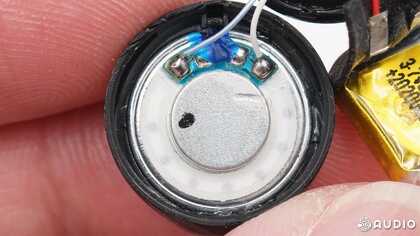

扬声器单元一侧展示。

拆解报告:Letv乐视 L18真无线蓝牙耳机

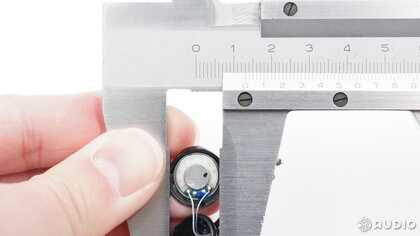

扬声器单元尺寸约为13mm。

拆解报告:Letv乐视 L18真无线蓝牙耳机



从耳机柄底部抽出主板,耳机内部完整结构展示。

拆解报告:Letv乐视 L18真无线蓝牙耳机

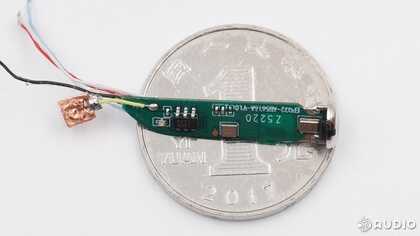

条形主板与一元硬币的尺寸对比。

拆解报告:Letv乐视 L18真无线蓝牙耳机

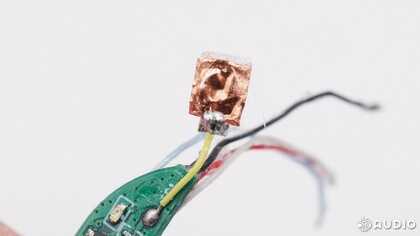

耳机柄顶部用于触控感应的箔片。

拆解报告:Letv乐视 L18真无线蓝牙耳机

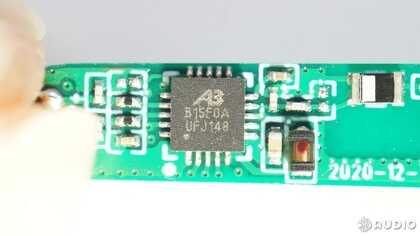

乐视超级耳机L18的主控芯片是中科蓝讯AB5616A蓝牙音频SoC。中科蓝讯AB5616A主要针对TWS耳机市场,芯片使用32位RISC-V处理器,支持DSP指令集,运行频率最高160MHz。芯片采用QFN20 3×3小型封装,适用于各种TWS小型耳机。

中科蓝讯AB5616A芯片高度集成化,PCB外围物料精简。AB5616A采用40nm低功耗工艺制程,内建触摸按键技术,支持触摸按键与入耳侦测应用;支持蓝牙5.0双模协议;编解码格式支持SBC/mSBC、AAC,内置10段参量式均衡器;内置5V充电触点单线通讯、内置锂电池充电管理电路,适用于智能充电仓应用。通话部分内置单MIC ENC降噪/AEC回音消除算法。芯片良好的天线ESD防护性能,保证PCBA生产良率。原厂提供配置化编程工具,方便客户产品迅速投入市场。

据我爱音频网拆解了解到,目前已有360、Defunc、联想、飞利浦、铁三角、网易、绿联、夏新、山水、唱吧等品牌的音频产品大量采用了中科蓝讯的蓝牙音频SoC。

拆解报告:Letv乐视 L18真无线蓝牙耳机



贴片陶瓷天线特写,用于传输无线信号。

拆解报告:Letv乐视 L18真无线蓝牙耳机



顶部的一颗LED指示灯。

拆解报告:Letv乐视 L18真无线蓝牙耳机

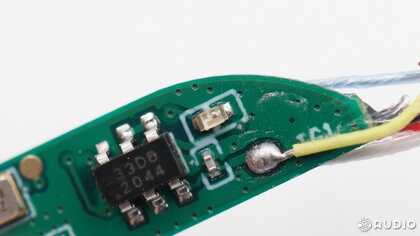

丝印33D8 2044的触控IC。

拆解报告:Letv乐视 L18真无线蓝牙耳机

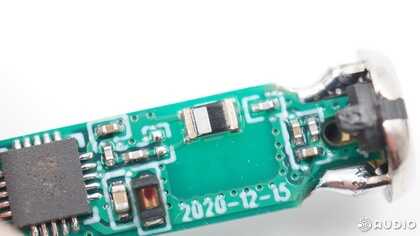

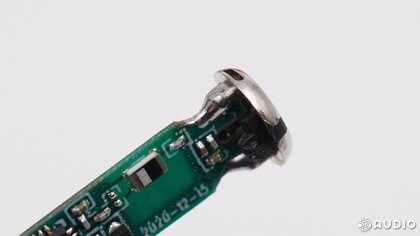

尾塞正负极焊接在主板上。

拆解报告:Letv乐视 L18真无线蓝牙耳机



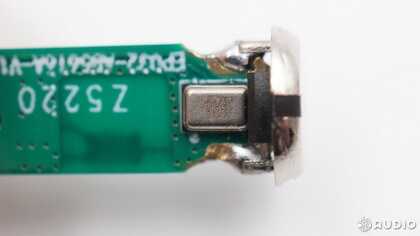

镭雕0047 0331的MEMS硅麦。

拆解报告:Letv乐视 L18真无线蓝牙耳机

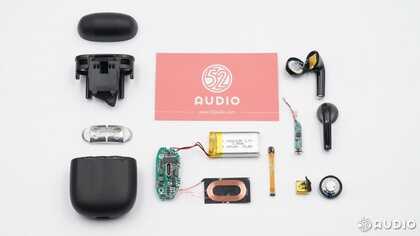

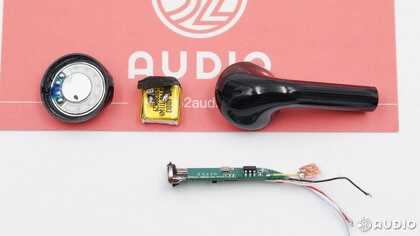

拆解全家福。

我爱音频网总结

乐视超级耳机L18,耳机和充电盒上都有条形纹理装饰,耳机是常见的半入耳式设计,壳体经亮面处理,充电盒机身是磨砂手感。

内部电路方面,充电盒通过USB Type-C接口输入电源,LTC4054线性充电IC用于为电池充电;充电盒支持无线充电功能,内有接收整流电路;丝印A05L的升压芯片,用于将电池输出升压为耳机充电,微源LPM2302 NMOS用作给耳机充放电的开关;软包电池容量400mAh,锂电保护芯片来自苏州赛芯;充电盒内有霍尔元件用于开盖即连功能;一颗无标单片机用于电量指示和充电盒控制功能;充电盒底部有一个较大的金属配重块增加分量。

耳机部分,乐视超级耳机L18采用了中科蓝讯AB5616A蓝牙音频SoC,芯片采用QFN20 3×3小型封装,高度集成化,外围物料精简;耳机采用陶瓷天线传输无线信号,有一颗MEMS硅麦用于通话拾音,壳体内预留了光学传感器的位置;耳机支持触控,触控PAD较小,有一颗触控IC;扬声器单元尺寸约为13mm;采用软包电池,能量0.111Wh。
