天猫精灵作为阿里巴巴人工智能实验室旗下品牌于2017年7月份首次亮相，2020年1月份升级为了独立的事业部。经历了三年的快速发展，推出众多智能音频相关产品，涵盖智能音箱、带屏智能音箱、车载智能音箱、智能美妆镜、魔盒等，逐渐得到了市场的认可。
上月天猫精灵举办了2020秋季发布会，带来了四款新品。今天我爱音频网为大家带来了其中的天猫精灵 CC MINI带屏智能音箱。这款产品外观设计小巧矮胖，更加讨儿童的喜爱；配置上采用一块4英寸的屏幕，并专门为其设计有多款炫彩屏保；功能上，家居控制、日程管理、语音通话、信息中心、智慧闹钟等都不在话下。下面就让我们一起看看这款产品的内部构造吧~
一、天猫精灵 CC MINI 开箱

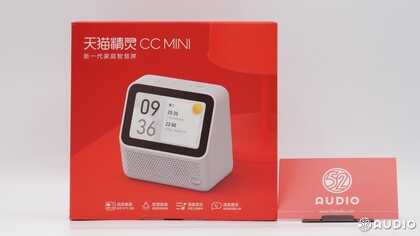

包装盒采用了红色背景，正面上方有产品名称：天猫精灵 CC MINI 新一代家庭智慧屏；中间有产品外观渲染图；下方有图文展示的四项特点：信息表盘、智慧家居、海量音乐、语音通话。

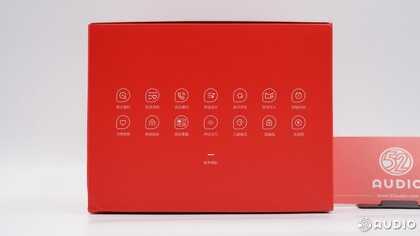

顶部有图文展示的14项产品功能，分别有整点报时、优质内容、语音通话、海量音乐、晨间资讯、歌单导入、智能闹钟、习惯提醒、智能家居、炫彩表盘、声纹支付、儿童模式、语音购和充话费，以及更多精彩。

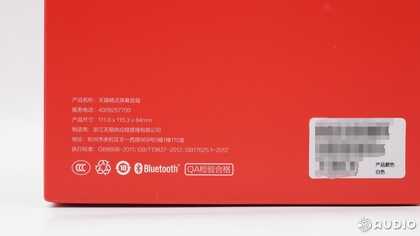

背面信息有产品名称：天猫精灵屏幕音箱；产品尺寸：111.6 x 115.3 x 84mm；制造商：浙江天猫供应链管理有限公司等信息。

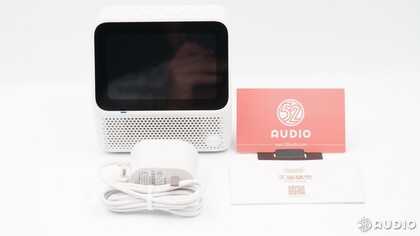

包装盒内物品有音箱、电源适配器、产品说明书。
电源适配器。

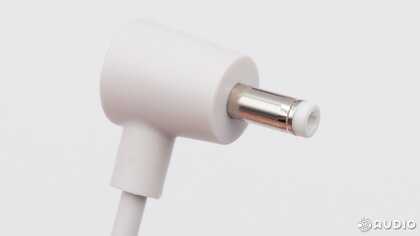

电源插头采用了L形的设计。
适配器上信息有型号：RD1201000-C55-128GB；输入：100-240V~50/60Hz 0.3A；输出：12.0V⎓1.0A；深圳市睿德电子实业有限公司制造。

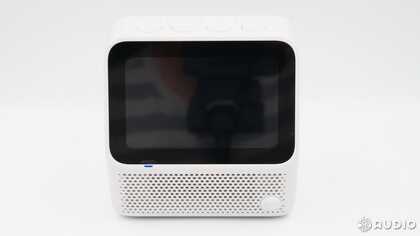

音箱正面外观展示，右下角有天猫精灵品牌LOGO。

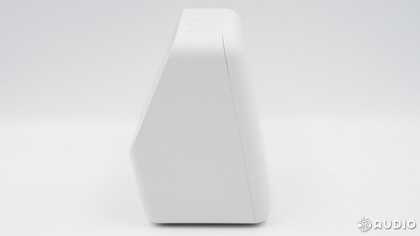

音箱侧面展示，采用了梯形的外观设计。

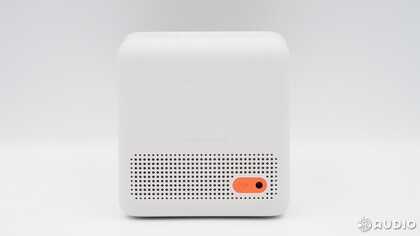

音箱背面外观展示 ，有圆孔矩阵的散热孔和DC电源适配器接口。

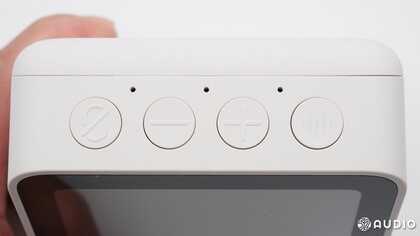

音箱顶部有三颗类似麦克风开孔，四个功能按键。

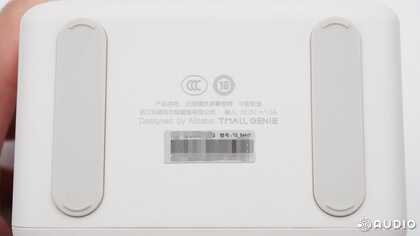

音箱底部有两条防滑胶垫。印制信息有产品名称：天猫精灵屏幕音箱；中国制造；浙江天猫供应链管理有限公司；输入12.0V⎓1.0A等。

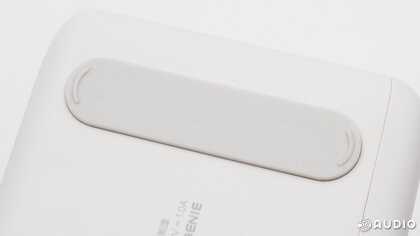

防滑胶垫特写，胶垫上还有两个弧形凸起。

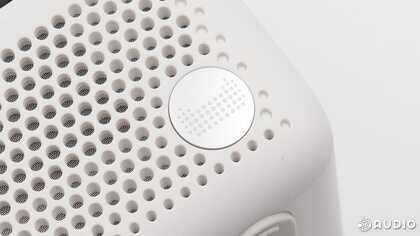

天猫精灵品牌LOGO特写。

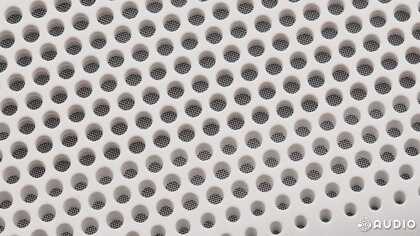

音箱正面出音孔特写，内部有防尘网防护。
光线传感器特写。

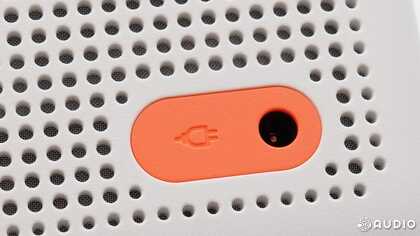

电源适配器DC接口特写，采用了不同颜色并设置有插头标识。
二、天猫精灵 CC MINI 拆解

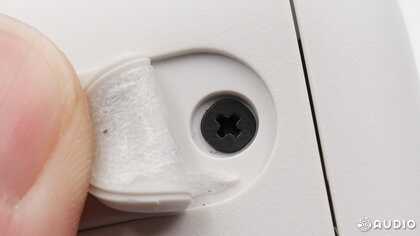

来到拆解部分，音箱固定螺丝位于胶垫下方。
卸掉螺丝即可打开背部盖板，盖板上有螺丝孔位。

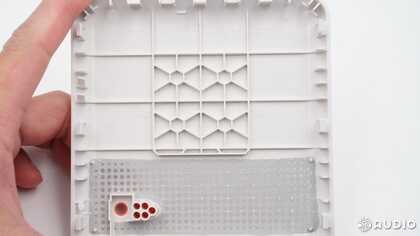

音箱背部盖板内部结构一览，壳体内部有加强筋增加强度。

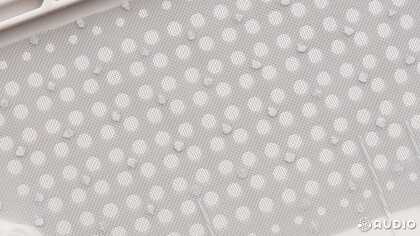

背板上散热孔上覆盖的防尘网特写，热熔固定。

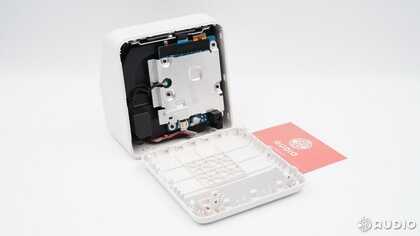

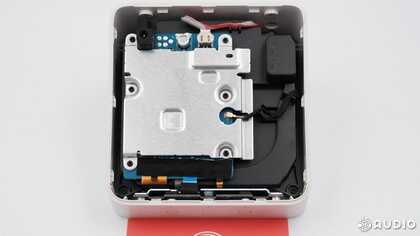

音箱腔体内部结构一览，主板上覆盖大面积铝制散热片。

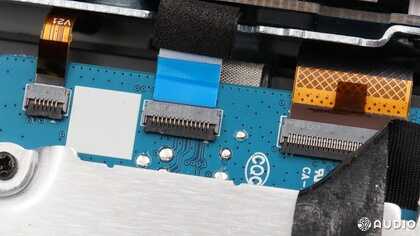

不同部分之间通过排线与主板连接，主板上排线插座特写。
取掉排线，即可取出腔体内部主体结构。

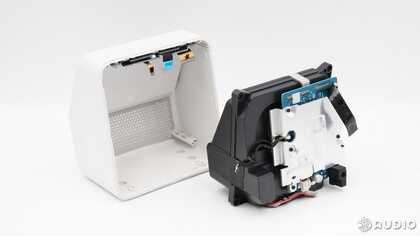

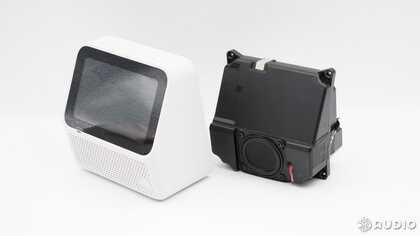

音箱拆解一览。
音箱腔体内部结构一览。

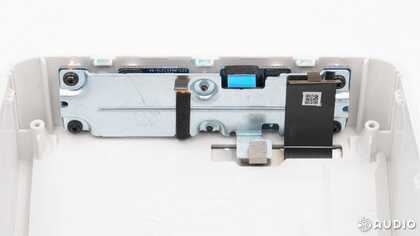

功能按键小板通过金属片和螺丝固定在腔体内壁上。

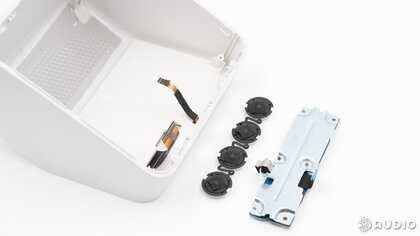

卸掉螺丝，取掉小板。

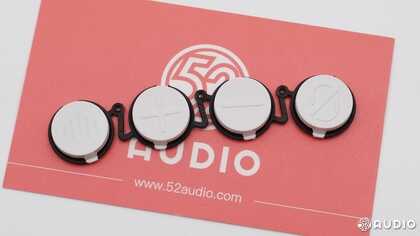

四颗功能按键为“手牵手”设计。

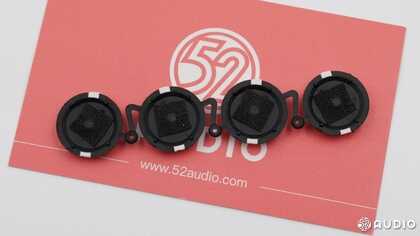

功能按键背面特写。

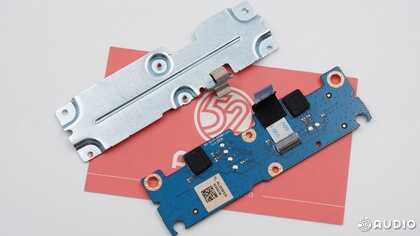

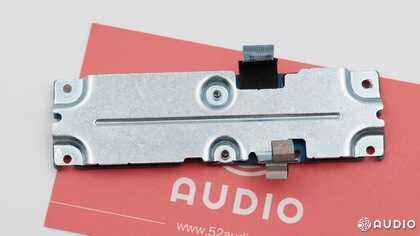

功能按键小板背面固定有金属片。
金属片与小板之间有两颗螺丝固定。
卸掉螺丝，取掉按键小板。

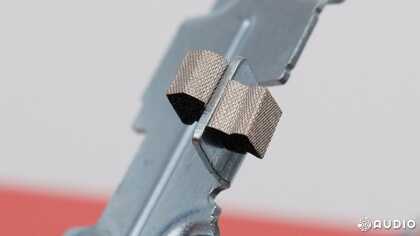

金属片上接地导电布特写。

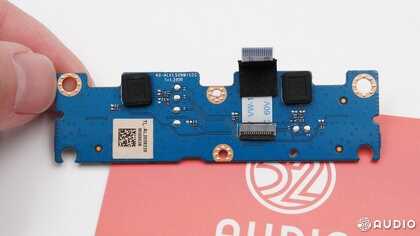

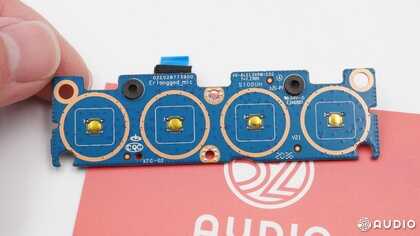

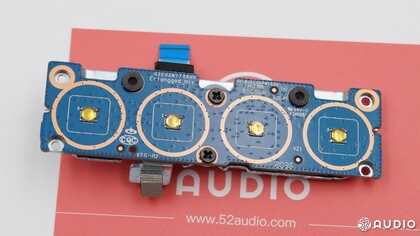

操控小板正面特写，有四颗微动按键，两颗麦克风开孔。
背面的两颗麦克风被黑色橡胶罩防护。

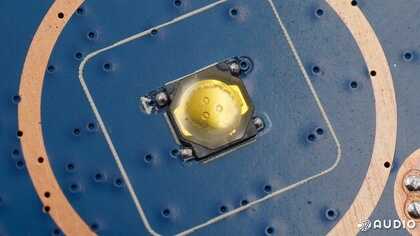

微动按键特写。

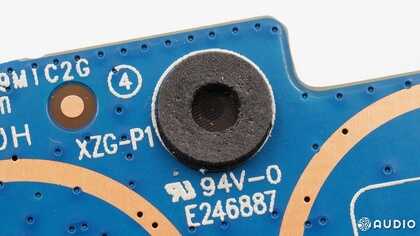

小板上麦克风开孔特写，外层有海绵圆环，内部覆盖有防尘网。

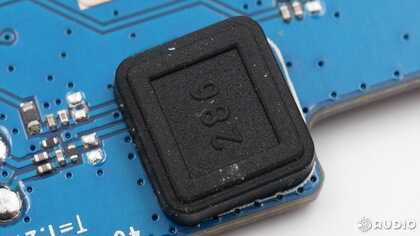

麦克风黑色橡胶罩特写，背面有凸起的286字样。

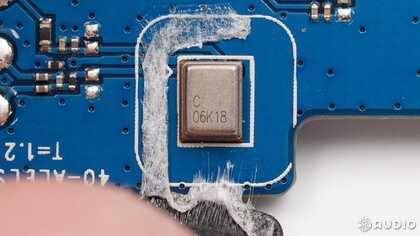

取掉橡胶罩，镭雕C06K18 的MEMS硅麦特写。

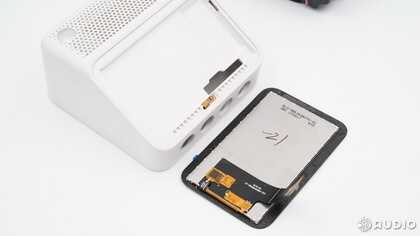

从腔体上取掉音箱屏幕。

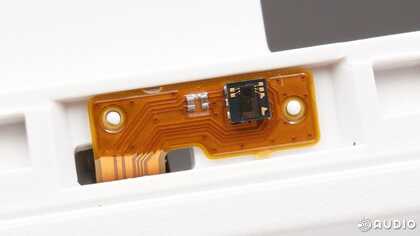

光线传感器特写，焊接在FPC上。

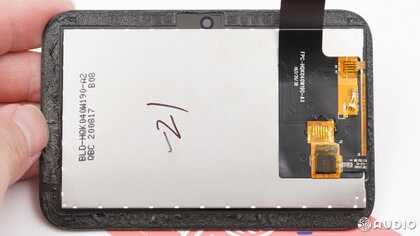

显示屏背面特写。

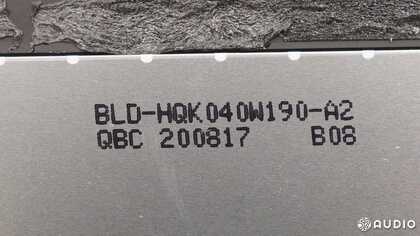

显示屏上印制信息BLD-HQK040W190-A2，QBC 200817，B08。

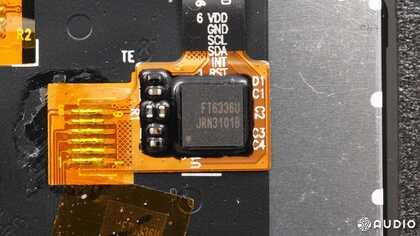

敦泰 FT6336U 触屏控制IC。

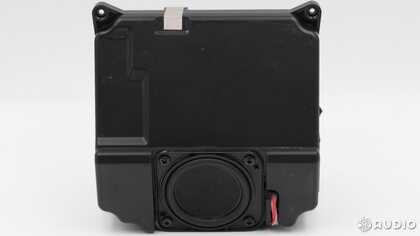

音腔单元正面一览，扬声器位于下方，通过四颗螺丝固定。

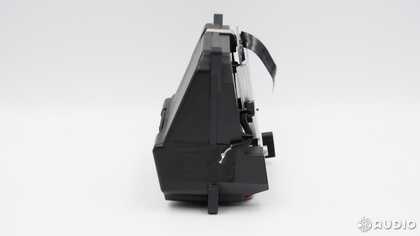

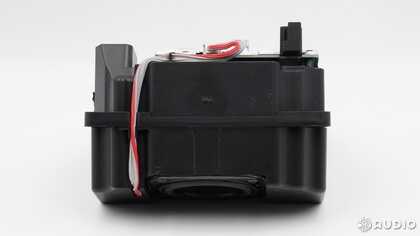

音腔单元侧面一览，WiFi 天线贴在音腔壁上。
音箱主板通过散热片和螺丝固定在音腔背面。
主板与扬声器连接导线固定在音腔单元底部。

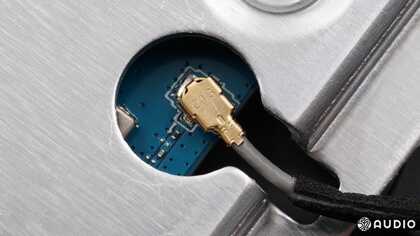

WiFi天线与主板连接的同轴插座特写。

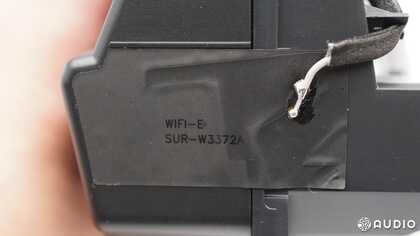

WiFi天线特写。

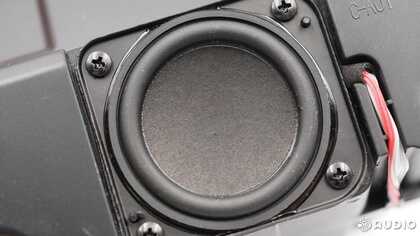

扬声器特写，纸盆橡胶圈。
卸掉螺丝取掉扬声器，可以看到音箱内部的倒相管。
扬声器背部T铁特写，印有011003-04014 B1 01 B信息。

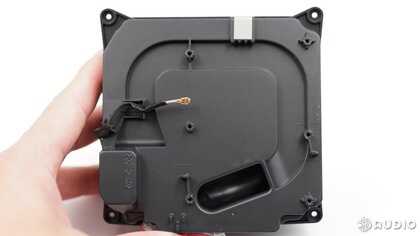

取掉主板，音腔背面结构一览。

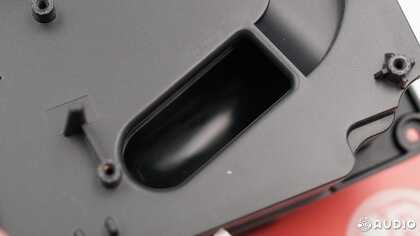

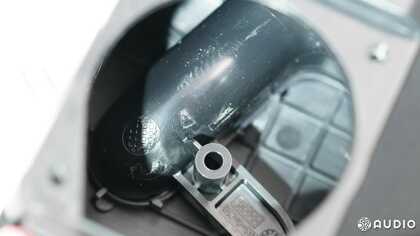

腔体上倒相管特写。

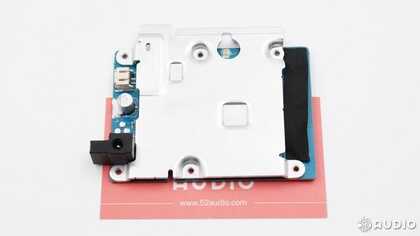

主板上散热片既起到固定主板的作用，也起到了散热作用。

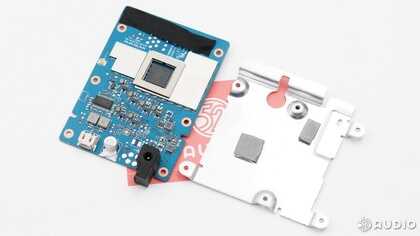

移开散热片，主板元器件一览，散热片上有两块导热垫，分别为主控IC和功放芯片散热。

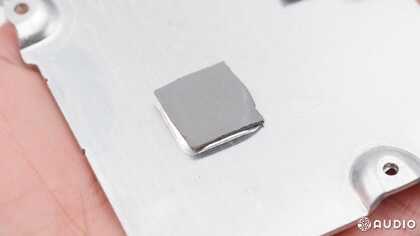

主控芯片上方的导热垫。

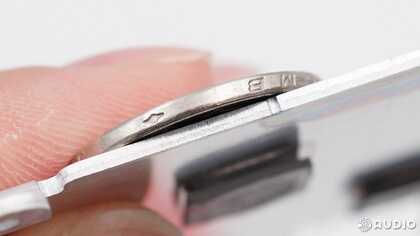

散热片与一元硬币厚度对比。
DC电源接口有黑色绝缘橡胶罩包裹。

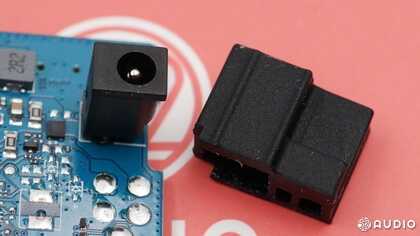

取掉橡胶罩，DC电源接口特写。

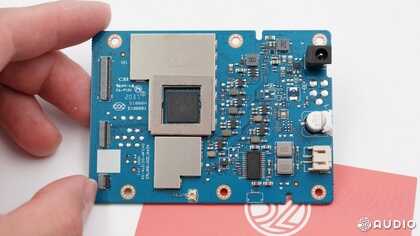

主板正面一览，左侧有大面积屏蔽罩覆盖，主控芯片裸露出来。

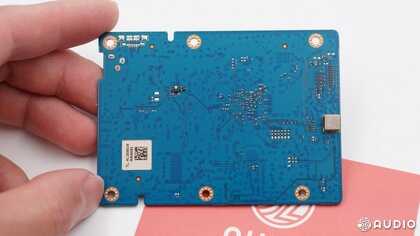

主板背面一览。

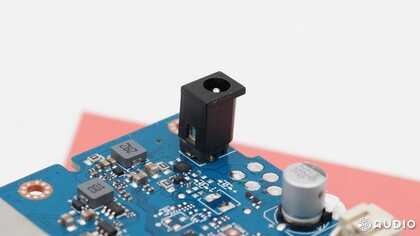

DC电源接口与主板垂直焊接。

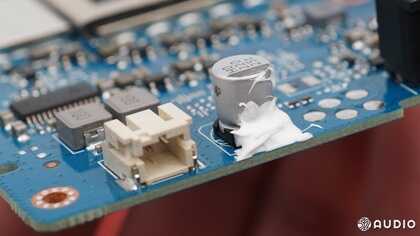

扬声器接口特写，电容打胶加固。

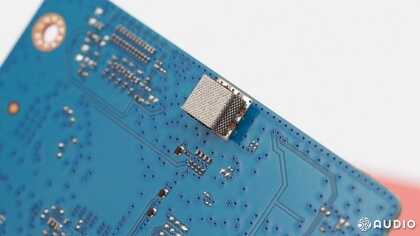

主板上导电布特写。

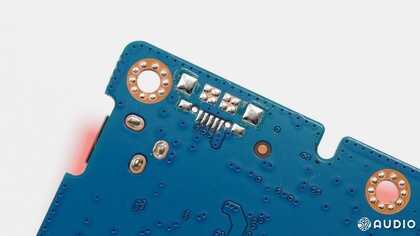

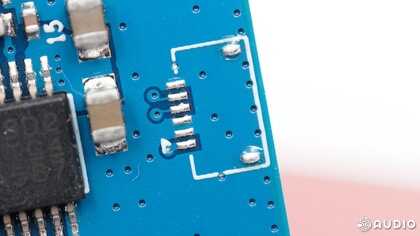

主板上预留的Micro-USB焊点。

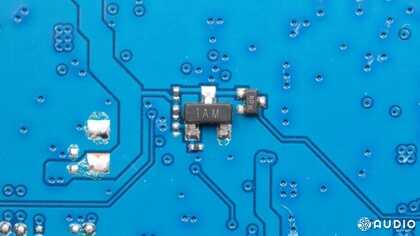

丝印1AM的信号三极管。
预留的插座焊点。

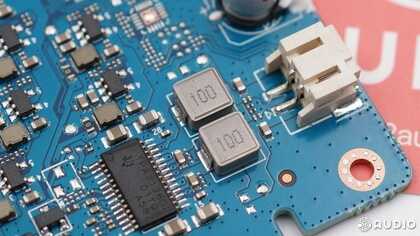

两颗10μH的贴片电感，用于数字功放输出滤波。

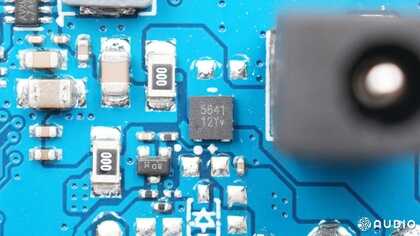

韦尔半导体 ESD5641 TVS保护二极管，用于输入过压保护。

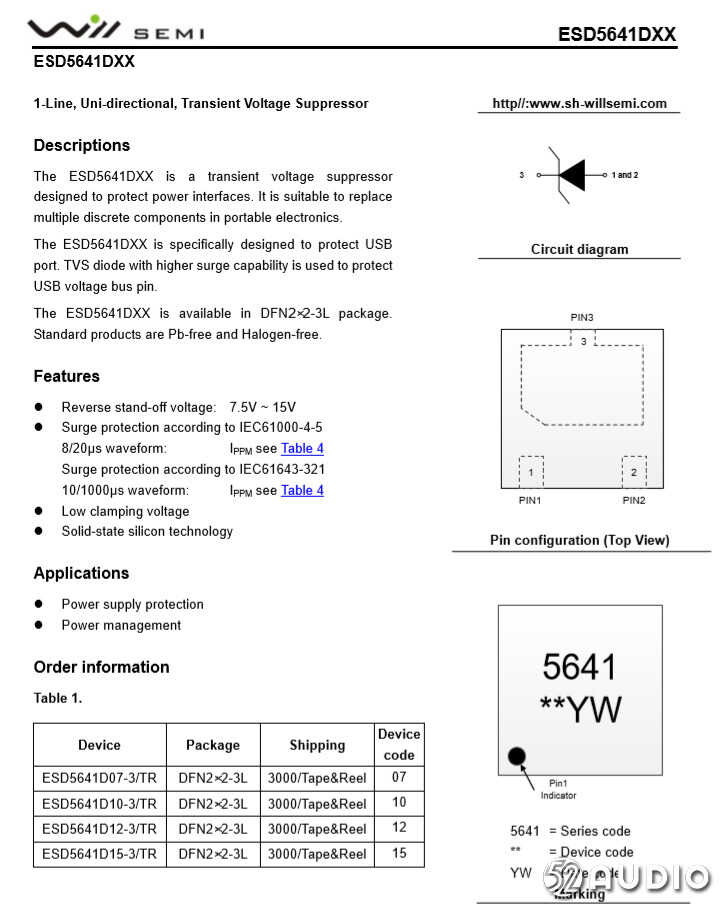

韦尔半导体 ESD5641 详细资料图。

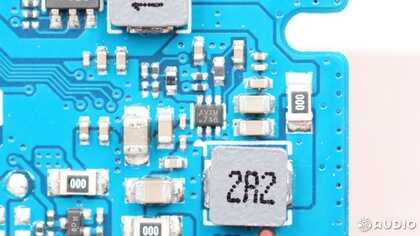

丝印AVXM 746的IC。

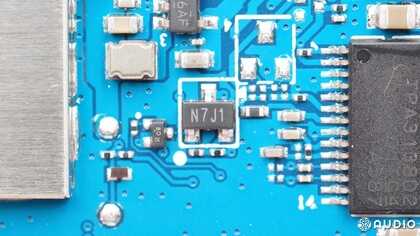

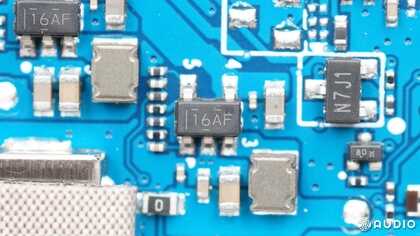

丝印N7J1的IC。

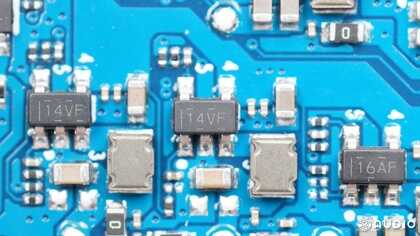

TI TLV62569 2A输出同步降压转换器。

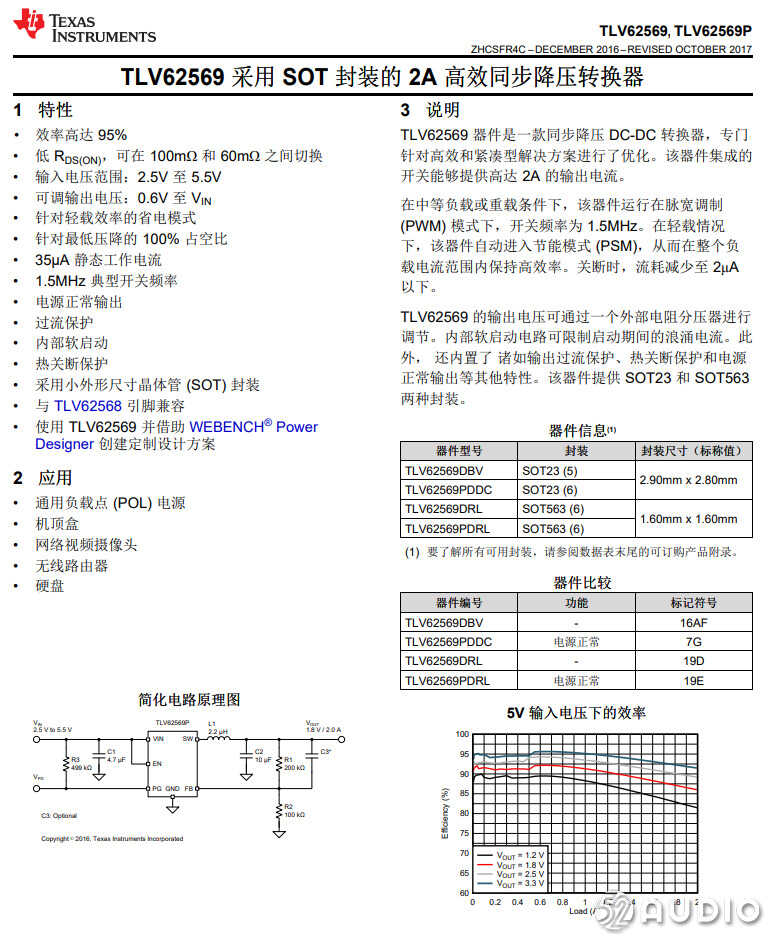

TI TLV62569 详细资料。
TI TLV62568 1A 同步降压转换器。

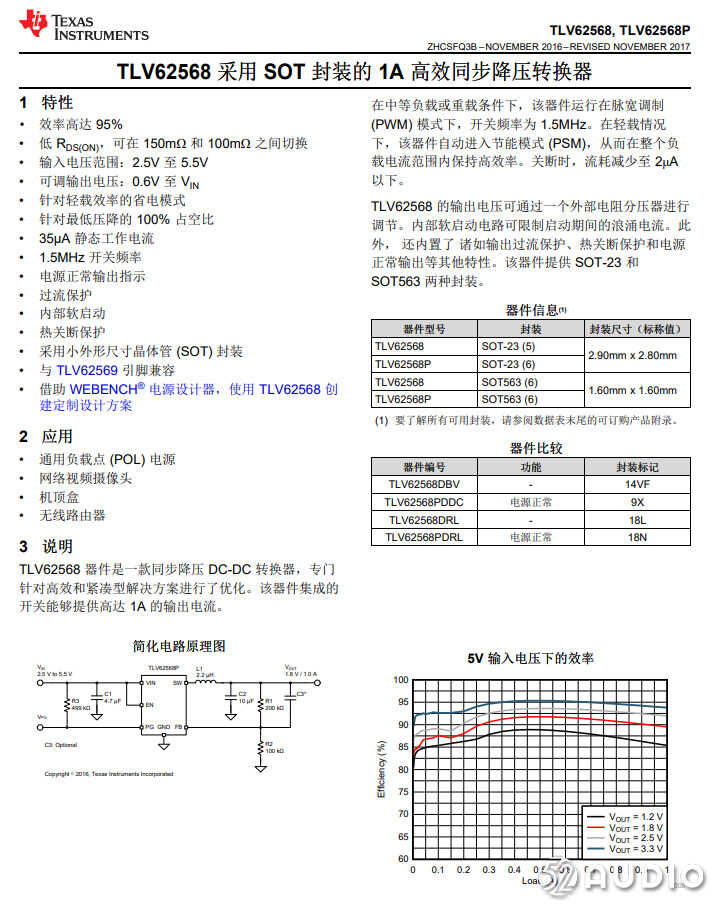

TI TLV62568 详细资料。

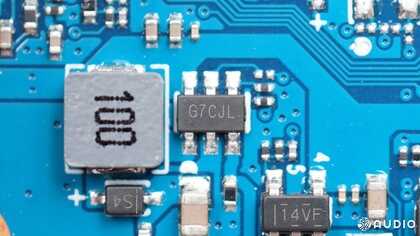

丝印G7CJL的IC。
TI德州仪器 TPA3138D2 D 类立体声音频放大器IC，支持无电感器运行，支持3.5V至14.4V宽电压工作范围。采用单声道输出，1SPW模式下空闲电流仅为20mA（12V），适用于便携式产品应用。

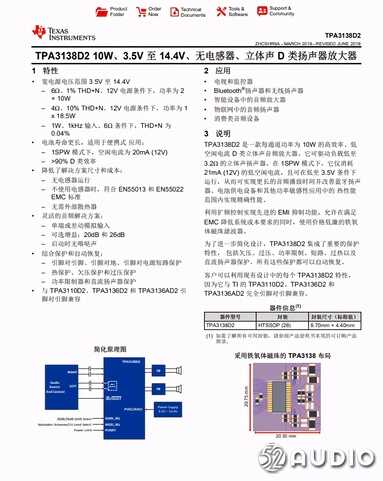

TI德州仪器TPA3138D2详细资料图。

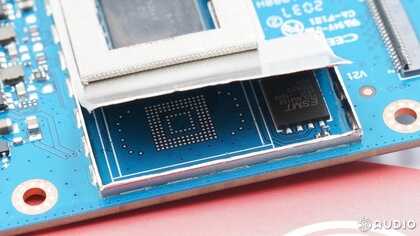

撬开主控上方屏蔽罩，内部有一颗存储器IC和预留的EMMC焊盘。

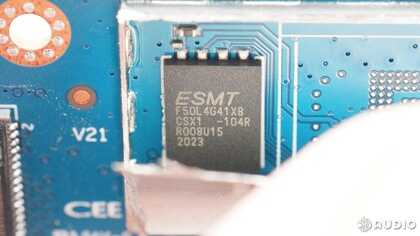

ESMT晶豪 F50L4G41XB SLC存储器，用于存储固件信息。

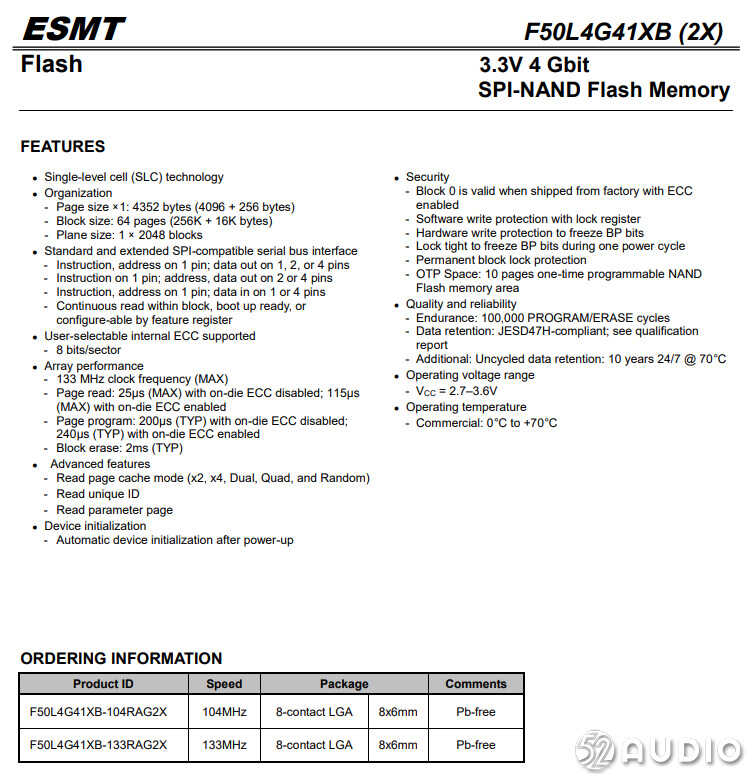

ESMT F50L4G41XB 详细资料。

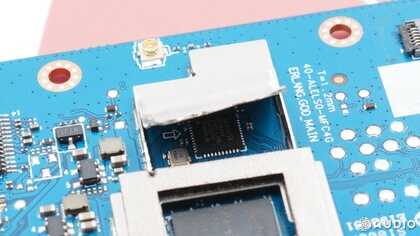

切开主控下方屏蔽罩，内部有芯片和晶振。

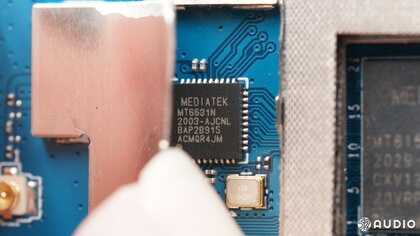

MTK联发科 MT6631 4合1连接射频芯片，包含2.4GHz Wi-Fi和蓝牙收发器、5GHz Wi-Fi收发器、GPS接收器和FM接收器的前端。
MTK联发科 MT8153AAAA 主控SOC。
据我爱音频网拆解了解到，华为、百度、JD京东、小米、天猫精灵、腾讯、荣耀、出门问问等品牌的音频产品均大量采用了MTK联发科的解决方案。

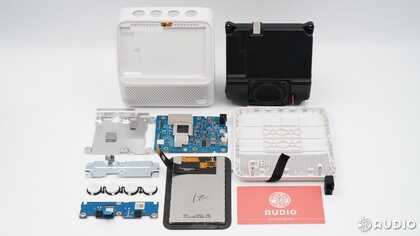

天猫精灵 CC MINI 带屏智能音箱拆解全家福。
三、我爱音频网总结
天猫精灵 CC MINI 作为一款入门级的带屏智能音箱产品，采用了一块4英寸的屏幕，外观设计小巧矮胖，更加讨好儿童喜爱。在观影体验上，虽无法相比10英寸的CC，但确是在这个价位满足了直观交互体验，并且炫彩表盘、日程管理、信息中心等功能的应用进一步提升了这款屏幕的可用性。
在内部配置上，结构做工合理，清晰明了。主板、操控板分别通过金属罩固定在音腔和腔体内壁上，通过导线和插座的方式连接在一起。主板上，主控采用了联发科 MT8153AAAA芯片，同时还采用了联发科 MT6631 4合1连接射频芯片；DC电源端口使用韦尔半导体 ESD5641进行输入过压保护；其他方面，还采用了德州仪器 TPA3138D2 音频放大器，晶豪 F50L4G41XB 储存器等。
