本文作者：ChiGuaDaShi
在正文的开始，我先为大家讲一个故事
3年前，设计师级CSGO玩家小赵计划为自己组装了这么一套平台：酷睿 i7 4790K + Z97 + DDR3 2400 16GB + 250GB固态硬盘+1TB机械硬盘 + 550W电源以及一款非常不错的铝合金机箱。当他下单了这些主要配件之后，突然发现自己需要增加不少预算才能购买GTX960显卡+2K G-Sync显示器。小赵再三思量，后因向女朋友那发起的借款流程被打回，最终在不增加预算的情况下购买了Radeon R9 380显卡和一台支持Free Sync技术的2K显示器。
此为配图，请勿对号入座
点评显示器同步技术对三年前高刷新率显示器还不是很流行的情况下对CSGO这样的FPS游戏有着非常明显的增益作用，高端的Intel Core i7处理器在当时看来是绝对游戏、设计的主机的上上之选。AMD显卡的玄学色彩更是让设计师小赵歪打正着。
三年后的今天，设计师小赵已经从CSGO玩家变成了一名PUBG快递员，R9 380显卡已经无法满足2K显示器的需求，虽然FreeSync让运行PUGB时的低帧率卡顿有所改善，但是粘手的问题随之而来，一个小时能打十盘的游戏体验让小赵十分懊恼。
于是，小赵再一次向老婆发起了借款流程。
十天之后传来一个好消息和一个坏消息。好消息是借款流程批了！坏消息是金额砍半，预算从10000RMB变成了5000RMB……小赵深知这种情况是不容的辩论的，否则已经皮肤下来的5000RMB也有可能成为泡影，所以早已被放入购物车的玩家国度ROG SWIFT PG279Q G-SYNC显示器 和 映众 GeForce GTX1080 Ti X4冰龙超级版显卡小赵只能含恨选择映众 GeForce GTX1080 Ti X4冰龙超级版。
华硕（ASUS）ROG玩家国度 PG279Q 27英寸IPS显示屏2K165HzG-SYNC旋转升降电竞液晶显示器（HDMI/DP内置音箱）4699元
京东
去购买
映众 GeForce GTX1080 Ti X4冰龙超级版 ICHILL 1683MHz/11.4Gbps 11GB/352Bit GDDR5X PCI-E 吃鸡显卡5699元
京东
去购买
买回来Geforce GTX1080Ti之后，小赵立马拆掉了R9 380显卡，装上了GTX1080Ti，PUBG随即变得流畅起来，甚至开启了全特效也不会卡顿，小赵心旷神怡，神清气爽，犹如迎面吹来一阵凉爽的风。但好景不长，Nvidia显卡与AMD FreeSync技术的不兼容，让画面撕裂问题成为了小赵的心头痛。
一天晚上，小赵在厕所刷Bilibili，看到了一个LinusTechTips的视频，还没看完，小赵就迅速提起裤子冲到了电脑旁，掏出R9 380显卡向着主板插了过去，经过一段时间指尖对主机的游走之后，终于让Geforce GTX1080Ti开启了Free Sync，开启游戏，撕裂消除！从此，小赵删除了购物车里的ROG SWIFT PG279Q G-SYNC显示器，过上了再无纠结的生活……
注意：故事虚构，如有雷同，纯属巧合，但Nvidia显卡开启Free Sync™这件事是真的。
Nvidia显卡开启Free Sync™的原理
Free Sync又名AMD显示变频率技术，Nvidia对应的技术是G-Sync。通常情况下，同素质的G-Sync显示器要贵过Free Sync显示器，同时G-Sync只能用Nvidia显卡，Free Sync也只能用AMD显卡。
开启FreeSync的条件与步骤
当然，也不是所有显卡都能支持对应的显示器同步技术，以Free Sync来例，目前支持这项技术的AMD显卡型号如下
另外，很多AMD APU（集成GPU的AMD处理器）也能开启FreeSync技术，具体产品型号如下
Nvidia开启FreeSync的教程LinusTechTips已经出过视频，在Bilibili上就有，各位感兴趣可以去搜索一下。
LinusTechTips（图片源自网络）
其实用Nvidia显卡开启Free Sync的原理非常简单，不过我们除开需要一台FreeSync显示器以外，还得先要有一个支持FreeSync技术的AMD显卡，也就是说，这条主机有可能会插两张显卡，一张Nvidia显卡+一张支持FreeSync的AMD显卡。
GTX1080Ti 与 RX Vega 64
或者这台主机的CPU是在FreeSync支持列表中AMD APU，那么就只需插一张Nvidia显卡就可以了。
Ryzen 5 2400G + GTX1080Ti
其实Intel新出的冥王峡谷主机中所用的i7 8809G/8705G CPU因为集成了AMD Radeon Vega M系列GPU所以也可以通过外接显卡扩展坞来实现Nvidia显卡与FreeSync技术的匹配。
英特尔哈迪斯冥王峡谷 酷睿i7-8809G AMD Radeon RX Vega M GH独立显卡（NUC8i7HVK4）7999元
京东
去购买
华硕（ASUS）XG STATION PRO 通用外置显卡盒 全金属独立显卡坞 笔记本外接 雷电3接口 电竞游戏发烧2799元
京东
去购买
说了那么多原理是什么？
其实非常简单，就是游戏用Nvidia显卡运行后，通过支持FreeSync的AMD显卡（或者GPU）输出给支持FreeSync的显示器就可以了，核心问题是，如何将Nvidia显卡运行的数据交给AMD显卡（或者GPU）。废话少说，实验开始。
实验平台
在正式开始之前，我们先介绍一下本文所要用的硬件。我并没有模拟小赵的情况使用一张AMD显卡+一张Nvidia，而是使用了一个AMD APU(Ryzen 5 2400G)+一张Nvidia来完成这次试验。其实一张AMD显卡+一张NVIDIA显卡的方式我也试过，是完全没有问题的。OK，废话少说，下面我们来看看这次的硬件平台
CPUAMD Ryzen 5 2400G
2018年2月13日，农历新年的前两天，AMD并没有闲着，而是上市了他们的第8代APU（加速处理器）产品。因为这代APU中的CPU部分采用了锐龙RYZEN架构，所以被称为锐龙APU。
桌面级锐龙APU上市了两款，一款是RYZEN 5 2400G，一款是RYZEN 3 2200G，CPU部分分别对标同价位（首发价）的RYZEN 5 1400与RYZEN 3 1200，GPU（核心显卡）部分分别为RADEON VEGA 11与RADEON VEGA 8，与AMD顶级的游戏显卡RADEON RX VEGA 64 同架构。
Ryzen 5 2400G GPU信息
那么锐龙APU到底有啥优势呢？
锐龙APU集成显卡的游戏性能可以超越对手INTEL任何一款处理器的集成显卡，达到了NVIDIA GEFORCE GT1030独立显卡的水平。也就是说，在消费者不想装独立显卡的情况下需求最大化的游戏性能，那么锐龙APU是绝对的首选。
Ryzen 5 2400G CPU信息
Ryzen 5 2400G 缓存信息
Ryzen 5 2400G CPUZ 跑分
AMD 锐龙 5 2400G 处理器 (r5) 搭载Radeon RX Vega Graphic 4核 8线程AM4接口 3.6GHz 盒装CPU1219元
京东
去购买
Ryzen 5 2400G
Ryzen 5 2400G 原装散热器

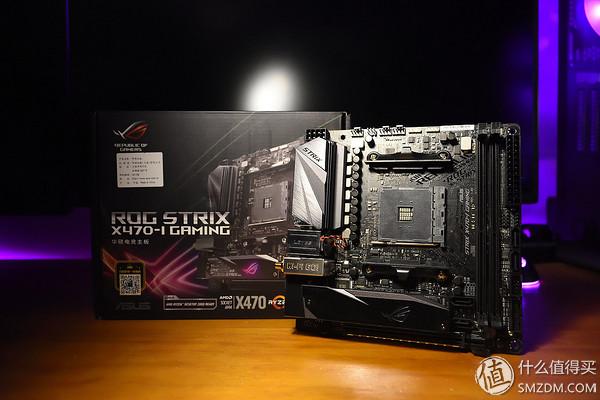

主板ROG Strix X470-i Gaming
手上只有两块锐龙主板，另一个是C7H，但是C7H并没有视频输出口，所以我就用了这块ROG Strix X470-i Gaming主板，这款主板在以前的文章中也用到过，是最顶级的锐龙ITX主板，一定要上顶级锐龙ITX平台的话，这款主板是不二之选，而且这款主板能把锐龙平台的内存频率超频到极致，过阵子我会组一个高端锐龙ITX平台与大家分享，这里就不再多说。
玩家国度 （ROG） ROG STRIX X470-I GAMING 游戏主板（AMD X470/socket AM4）1714元
京东
去购买
内存Kingsoft HyperX Predator DDR4 4133 8GB*2
这对内存是电脑城的朋友之前借TUF Z390主板的时候一起借给我的，当时这款内存据说会和9000系列酷睿处理器一同上市，目前线下线上依旧还没有销售，这已经是一个正式版本。
这款内存使用三星Bdie颗粒，提供两个XMP频率，一个是DDR4 3600 C17，一个是DDR4 4133 C19，默认频率是DDR4 2400 C17，没有RGB属性。Predator（掠食者）系列属于金士顿高端系列，手感沉重PCB和金属散热片都很厚实整体给人感觉质量很好。
因为锐龙平台对内存频率的限制，我们这里只能超到DDR4 3600 C18来使用。
Ryzen 5 2400G 下的跑分
金士顿(Kingston)骇客神条 Predator系列 掠食者 DDR4 3600 16G(8Gx2)套装 台式机 内存1399元
京东
去购买
硬盘Kingsoft HyperX Fury RGB 480GB
本来这块RGB固态是要在后面装机用的，但是因为其他固态都在用，所以就拿了出来。
首先我想说这是我用过的最具手感的固态硬盘！是的，你没有看错，这款来自金士顿的RGB固态硬盘的材质、重量让其看上去做工奇好，给人的感觉硬朗奢华，甚至还有金属切边的设计，根本不像是一个要装在机箱里面的物件，比许多移动硬盘更像移动硬盘。
但是，这块固态硬盘似乎把成本全用在了外观、手感以及RGB上，性能却比较一般，甚至还没有缓存。Kingsoft HyperX Fury RGB使用了3DNAND TLC闪存颗粒，主控据说是Marvell 88SS1074，讲究性能的朋友可以不必关注这款固态了，完全不可能是你菜，外貌协会的朋友有需求可以尝试，说不定会让你很兴奋。
金士顿(Kingston)HyperX Fury系列 480G SATA3 RGB 固态硬盘799元
京东
去购买
不接RGB线默认是红色
电源Antec HCG X1000
以前用的最大的瓦数是850W的电源，本次测试用的电源是已经安装在机箱中，上上上个月入手的来自安钛克“极限高电流玩家”X1000( Antec HCG1000 Extreme 1000)，其功率高达1000W，金铜色机身彩色印花，10年质保，1.3元/Watt，符合高端电源选择标准，作为一款全模组电源，建议购买前留至少400预算给定制模组线，原装线虽然质量很不错，但是在接头处实在是太硬了，难以弯曲。
和大部分机箱配色都不友好是最主要的问题，电源本身品质应该会比较好，安钛克中高端电源做的还算不错，之前用的HCG850和EDGE 750的都没啥问题，关键是价格不贵相同方案能比友商便宜，1KW的80PLUS金牌模组电源1300左右，还算是比较实惠的。另外HCG X1000长度比较正常不像有些品牌弄得很长，影响安装。当然也有人喜欢长的电源。
安钛克(Antec)HCG-X1000高端金牌全模组 台式机电脑主机机箱电源1000W 全日系电容/铝外壳/强耐高温/10年换新1399元
京东
去购买
Nvidia显卡映众 GeForce GTX1080 Ti X4冰龙超级版
这张显卡我也写过，这里也不多说了。朋友常年不用，我就经常借来做测试用，公版1080ti已经出手，可是公版2080TI还是买不到，真是懊恼。
映众 GeForce GTX1080 Ti X4冰龙超级版 ICHILL 1683MHz/11.4Gbps 11GB/352Bit GDDR5X PCI-E 吃鸡显卡5699元
京东
去购买
FreeSync显示器Philips 328M6FJMB
因为手上没有FreeSync显示器，所以找电脑城的朋友借了一台他们做展示用的Philips 猛腾 328M。这台31.5寸显示器有2K分辨率、144Hz刷新率、支持HDR、曲面广色域VA屏，支持FreeSync与RGB流光，日常价格只要2699，双十一京东价格更是只要2499，价格合理。
飞利浦（PHILIPS）猛腾系列 31.5英寸 2K/1800R曲面 144Hz/FreeSync 广色域 游戏电竞 吃鸡显示器328M6FJMB2699元
京东
去购买
如果不喜欢RGB还有328M6QJEB，价格更便宜，目前京东价格只要1699。
飞利浦（PHILIPS）31.5英寸 猛腾系列 1800R曲面 144Hz/FreeSync 升降底座 游戏电竞 吃鸡显示器328M6QJEB1699元
京东
去购买
这款显示器整体做工还行，VA屏幕观感一般还好是2K分辨率，不然真就大果粒了，31.5英寸太大，看角落需要偏头，不过曲面屏幕可以缓解一些，中远距离看电影超爽。另外这款显示器接口挺多附加功能也都还不错，DP、HDMI1.4、HDMI2.0、各种场景预设、五向摇杆控制，扩展性、使用的便捷性设计都属于中上水平。
接口数量好评
金属底座
下面我们来看一下屏幕素质
用红蜘蛛5测试，总的来说屏幕素质还行能达到100%sRGB，85%的AdobeRGB色域，48标准色差ΔE平均值仅1.02（最高4.19，最低0.14），屏幕均匀度较一般，国际大厂这个价位，能达到这个水平算良心了，各位直接看全部报告。
1/16
2/16
3/16
4/16
5/16
6/16
7/16
8/16
9/16
10/16
11/16
12/16
13/16
14/16
15/16
16/16
Nvidia显卡开启Free Sync™步骤
第一步，硬件平台准备
第二步，BIOS设置
Advanced->NB Configuration
IGFX Multi-Monitor -> Enable（开启）
Primary Video Devic -> IGFX 视频
F10保存重启，BIOS设置完毕
第三步，驱动安装
1、在Nvidia 驱动库 https://www.geforce.cn/drivers 找到自己显卡型号对应的最新驱动，下载
2、下载完成后无脑“下一步”安装
3、安装完成后不用做任何设置，准备安装AMD显示驱动
4、在AMD的驱动库找到最新版的驱动然后安装
5、下载完成后无脑“下一步”安装
6、安装完成后同样不用做任何设置，将视频线从Nvidia显卡上拔下链接到AMD显卡视频输出口
7、然后打开AMD驱动进入“显示器”界面，确认FreeSync技术已经开启
第四步，设置显示器刷新率（如需）
1、桌面上单击右键，点击“视频设置”
2、如果是高刷新率的显示器，先要设置刷新率，如果是60Hz的显示器可以检查一下是不是工作在60Hz上，单击“高级显示设置”
3、“显示信息”中可以看到当前显示器的状态，如果不是最高刷新率，可以单击“显示器1的显示适配器属性”
4、然后选择需要的刷新率
选择好需要得刷新率之后点击“确定”保存
第五步，把游戏/程序指定给Nvidia显卡运行
1、这里以Steam平台游戏PUBG（《绝地求生·大逃杀》）为例，对准游戏单击右键选择属性
2、点击“浏览本地文件”
单击“浏览本地文件”
3、在弹出窗口右上角的查找框中输入“*.exe”
因为Steam将游戏运行程序藏得比较深，所以我们需要查找
4、找到游戏的主程序，每款游戏不一样，《绝地求生·大逃杀》是“TslGame.exe”
5、对着程序单击右键选择属性，然后把“位置”信息记录（复制）下来
6、然后再进入“显示设置”，并选择“图形设置”
7、选择“经典应用”并单击“浏览”
8、然后按照我们之前记录（复制）的“TslGame.exe”的路径输入（粘贴）到顶部地址栏，并选择“TslGame.exe”单击确认
10、单击添加进来的程序，然后点击"选项"
11、选择“高性能”然后单击保持
如有果需要让其他的游戏也能用上FreeSync，请重复以上操作既可。到此为止，我们已经可以将1080ti运算的《绝地求生·大逃杀》的视频信号通过AMD显卡输出，并且FreeSync已经真实可用！最后检查一下AMD驱动中FreeSync是否开启
为什么要开启Free Sync™？
我非常想详细介绍Free Sync技术，不过，在查阅资料的时候，我觉得AMD官方已经做出了非常专业正直的说明，各位可以可以参考以下视频与链接，相信比看我巴拉巴拉一大堆文字更能快速、详细、准确了解Free Sync™。
什么是Free Sync™(AMD官方解说)
Free Sync™效果演示（AMD官方演示视频）
显示变频 (FreeSync) 显示器常见问题解答（AMD官方）
更多内容参考上文超链接
注：之前的Free Sync技术只能通过DisplayPort也就是DP接口实现，现在已经可以应用在HDMI1.4与HDMI2.0接口上了。
我对FreeSync技术的理解
在使用Free Sync技术之后以及与朋友之间讨论，我对FreeSync技术理解如下：
FreeSync技术是用来协调显卡与显示器之间信号，优化帧生成时间与显示器刷新率之间的关系，同步信号输出避免帧率低于刷新率或帧率高于刷新率所带来的一系列问题。
当游戏帧率高于显示器帧率时，显示器的主控模块的处理速度有限，画面处理不及时就有可能造成画面撕裂现象。FreeSync通过技术手段可以减少甚至消除画面撕裂的现象。
画面撕裂
当游戏帧率低于刷新率且不稳定时，玩家最大的感受就是卡顿、不流畅。帧生成时间不稳定且过长时罪魁祸首。FreeSync可以最大限度的改善帧生成时间不稳定且过长所给玩家带来的卡顿感，让画面显得更流畅，特别是在画面低于60FPS（帧生成时间低于16.67ms）时的游戏体验。
即将普及的Radeon FreeSync 2会新增哪些功能
有很多人还没用上FreeSync，FreeSync 2又要开始更新了，简单来说，FreeSync2比FreeSync多了“低帧率补偿（LFC）”以及支持逐渐流行的HDR(高动态光照渲染)技术。
相比对HDR技术支持，低帧率补偿（LFC）技术更让人期待，实际上LFC技术在部分FreeSync上也能实现，具体型号未知，AMD官方界面用来举例的是支持FreeSync™技术的华硕MG279Q，关于低帧率补偿详细解说如下（AMD官方简介）：
Nvidia显卡开启FreeSync会有性能影响吗？
首先，Ryzen 5 2400G这款处理器因为PCIe通道数量有限，并且集成显卡占用而来一定数量的PCIe通道，所分配给显卡的PCIe通道数只有8x，因此GTX1080Ti工作在8X PCIE速度之下，速率可能会一定的损失，如果是更高端的CPU，PCIe通道足够的情况下会好一点。
Bus Interface：PCIe x 16 3.0 @ x8 3.0
我们用来检验性能是否损失的软件是Superpostion Benchmark下的4K Optimized测试程序：
FreeSync OFF
最低帧率：55.83，最高帧率：89.20，平均帧率：69.77
FreeSync ON
最低帧率：55.70，最高帧率：90.89，平均帧率：70.52
直连GTX1080ti
最低帧率：55.66，最高帧率：89.08，平均帧率：69.77
题外测试：PCIe x16 3.0 vs PCIe x8 3.0
我用Ryzen 7 2700x CPU测试了 PCIe X16与PCIe X8对GTX1080Ti的影响。结果如下
@PCIe x8 3.0
Bus Interface：PCIe x 16 3.0 @ x8 3.0
最低帧率：56.34，最高帧率：90.61，平均帧率：71.04
@PCIe x16 3.0
Bus Interface：PCIe x 16 3.0 @ x16 3.0
最低帧率：54.52，最高帧率：89.97，平均帧率：69.96
可见，在SuperPosition Benchmark中PCIe x8并没有影响到性能。（2700x和2400G的帧率也没会有影响）。至于X8和X16什么时候会影响到GTX1080TI这样的高端显卡，如果后面有时间我会研究一下，这里就不说了。
开启Nvidia显卡“开启”FreeSync™后有效果吗？
在测试SuperPosition Benchmark的时候，我通过分析开关FreeSync的录像，发现Nvidia显卡通过这种方法开启FreeSync确实是有用的，至少消除了撕裂，下面我们就展示一下，开关前后几个画面的对比，效果之明显已经不需要文字来表达：
场景1 FreeSync off
场景1 FreeSync on
场景2 FreeSync off
场景2 FreeSync on
场景3 FreeSync off
场景3 FreeSync on
场景4 FreeSync off
场景4 FreeSync on
场景5 FreeSync off
场景5 FreeSync on
以上对比是在60Hz显示器刷新率上做的，正如我上文所说的，一旦帧率超过显示器刷新率，就有可能出现撕裂。那么说如果把显示器的刷新率提高144HZ，我们还能看到撕裂吗？
答案是很难再看到撕裂。
通过对144Hz刷新率同样测试录像视频分析后发现，无论是否开启FreeSync都很难看到撕裂。事实上，高刷新率所带来的好处不仅是发现不了撕裂，当帧率没有超过刷新率时刷新率不再是瓶颈，因此能让流畅的画面充分展现，以至于Free Sync能在这个时候给玩家带来的增益可能并不那么重要。经过本次测试，我觉得高刷新率显示器的重要性是要高于FreeSync和G-Sync这样的显示同步技术的。
注意：文字、图片非常难于展示FreeSync对高刷新率显示器在刷新率>帧率>60fps时对画面的流畅度的提升程度，所以我这里就不再赘述了，其实即便帧率普遍超过60fps，但是流畅度确实是有提升，建议有条件有想法的朋友亲自去体验一下。
贤者时间
一定一定一定有人质疑用这种方法让NVIDIA显卡使用FreeSync技术的实用性。不可否认需要进行这样操作的人并不在多数，但一定会存在。除开像本文开头说的小赵的那种情况，还有同时拥有FreeSync显示器与锐龙APU的用户，也可以不用为后期升级显卡到底是AMD还是NVIDIA而发愁。
当然，这都是少数情况。
FreeSync、G-Sync都是为了提升游戏玩家体验而来的技术，FreeSync比G-Sync更开放，支持的厂家、显示器型号更多，这些都是G-Sync所比不了的，特别是G-Sync因为技术授权、以及更高的硬件成本，所以需要花更多的钱才能拥有，但对于N卡用户想要“Sync”就只好多花钱。
不过话说回来，如果你是N卡用户，手上正巧有个FreeSync显示器，你会买个二手支持FreeSync的AMD显卡作为信号输出用上FreeSync吗？
OK，本文到此结束，感谢各位收看，如果有建议或者是意见欢迎评论区交流，下篇文章再见。
