明基 W1070 投影机拆机更换风扇分享

 人阅读 | 作者xiaofeng | 时间:2024-05-15 15:35

本帖的拆机,对于稍微有点动手能力的人而言,其实很简单,因楼主在什么值得买上好像没看到类似拆投影机换风扇的晒单,所以贴出来简单分享,如有错误之处请见谅,喷子请绕道。

1、前言

楼主用的投影机是明基W1070,2014年9月份在美亚海淘,海购丰运转运到香港自提,背回深圳再带回家的,当中经历了一些漫长的等待和一些曲折,具体见此处晒单 :

既然买了投影机当然要想组建家庭影院了,但当时还是一个彻底的小白,一路都是自己慢慢摸索,看SMZDM上各值友的经验贴、晒单贴,在QQ群里学习,了解清楚了选购&安装注意事项,结合自己的预算,在大约半年时间内陆续购买了各器材,投影机+5.1声道DTS功放套装+133寸幕布+视频线+1186播放器+5T移动硬盘+投影机支架+2副3D眼镜总花费不到9000元(除了播放器和3D眼镜是9成新的2手,其他均全新)具体配置就不贴了,太低端,也怕被喷死,当初也就没晒单。

在2015年6月随着家里装修完成,全套设备也安装好了。事后证明对当初选购的各个器材长宽、尺寸、规格、类型等还算符合安装要求。可惜因人为、某些无可奈何的原因,安装还是出了问题:幕布离背景墙太近,幕布降下来差一点干涉到电视;环绕离地面距离达2米(可简单改动往下挪,但懒得动了),所以留下了一些本可避免的遗憾。

2、问题

很多人在选购投影机时会担心风扇噪音问题,楼主当初并未特别关注,在购买了此款投影机体验时,发现离投影机比较近(不到50CM)时,风扇噪音确实有些大,但还没到影响使用的地步。

2016年春节期间,家里突然反应,投影机声音不正常。打开投影机一听,果然噪音特别大,像拖拉机。由于投影机刚好挂在沙发正上方,噪音已严重影响观影了。噪音的位置在投影机右后方,那里刚好有一个风扇,怀疑是风扇有灰尘。用软毛刷刷了外壳进出风口灰尘,问题依旧,所以决定拆机,排查原因。

3、取机

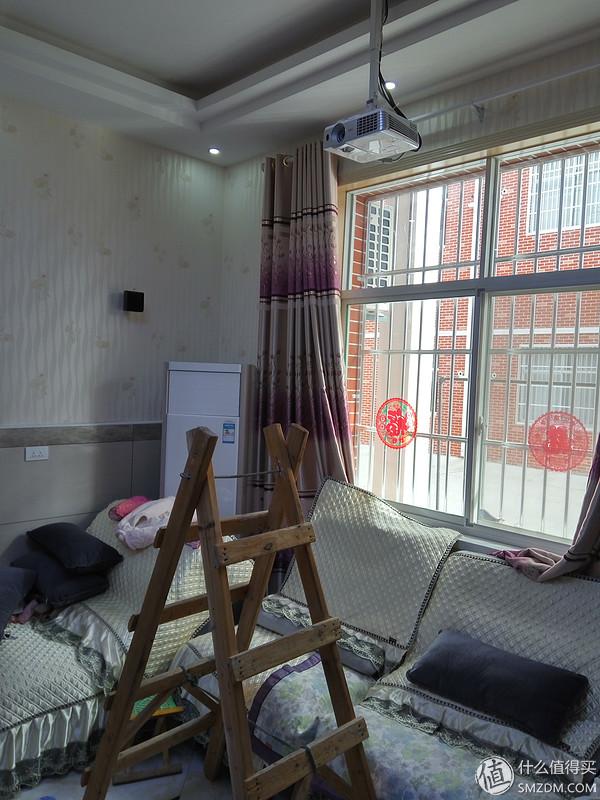

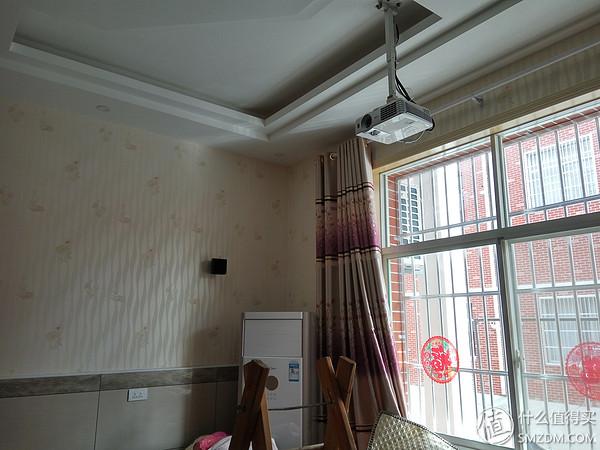

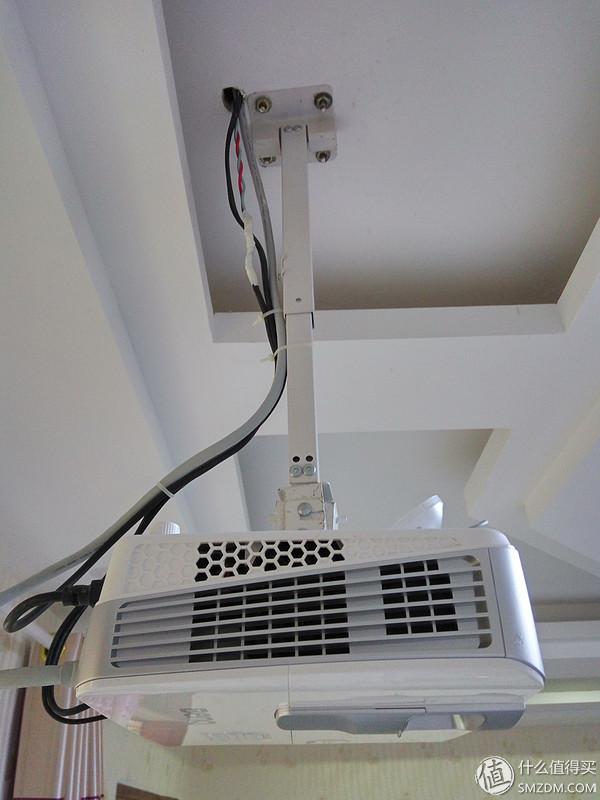

取下投影机很简单,架上人字梯,登上去,拔掉电源线、视频线,取掉支架上3个螺丝就可以。

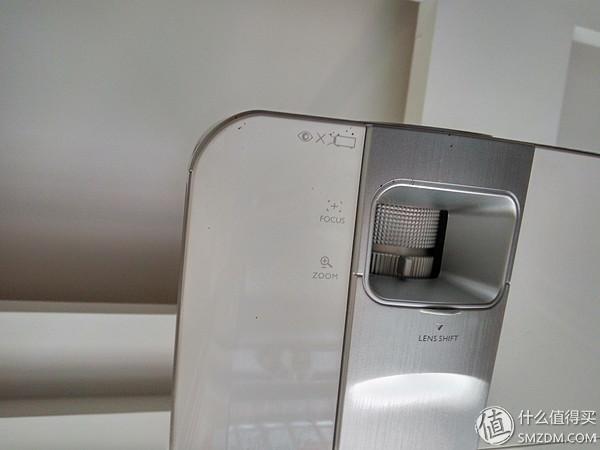

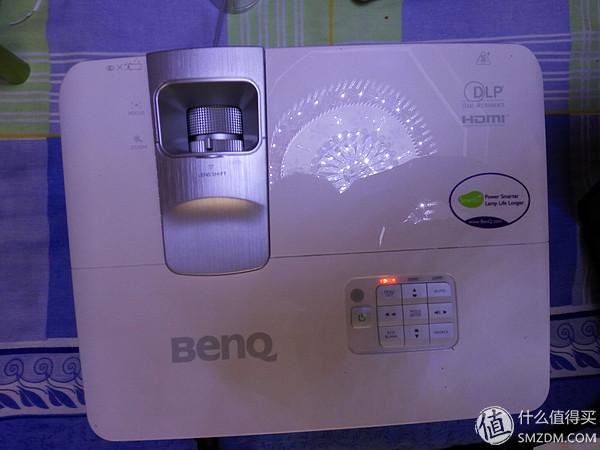

机器上灰尘很多

面板上的黑色物体--苍蝇屎

线路。投影机的电源线直接接到电线上,墙上有开关控制投影机和幕布电路的开关。

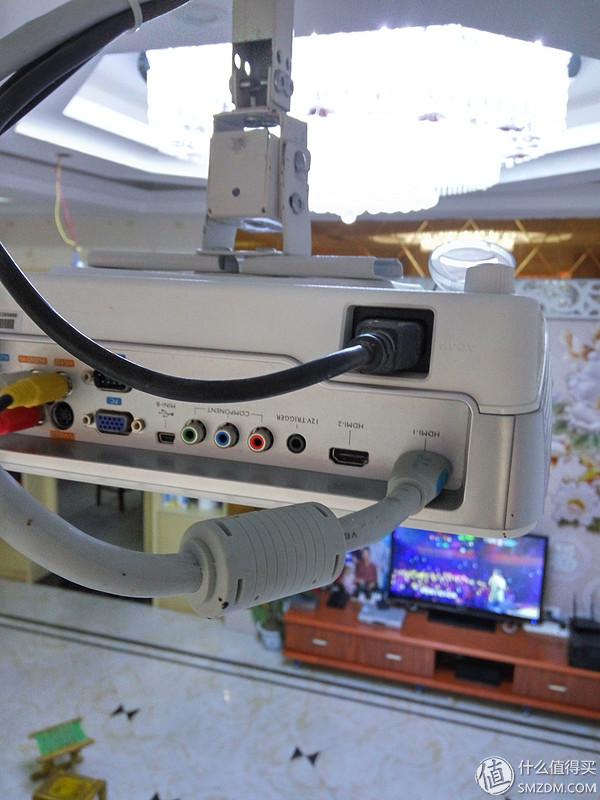

HDMI线

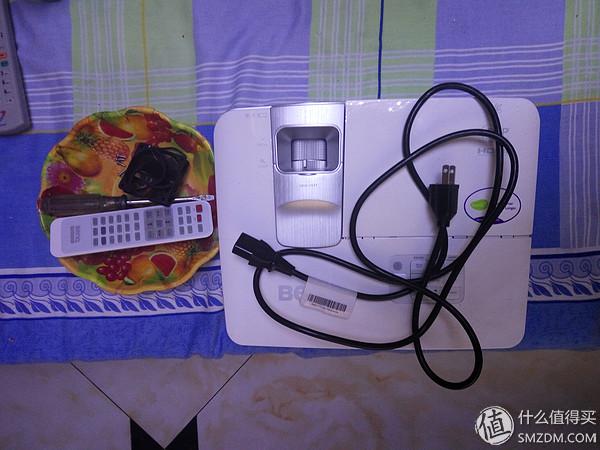

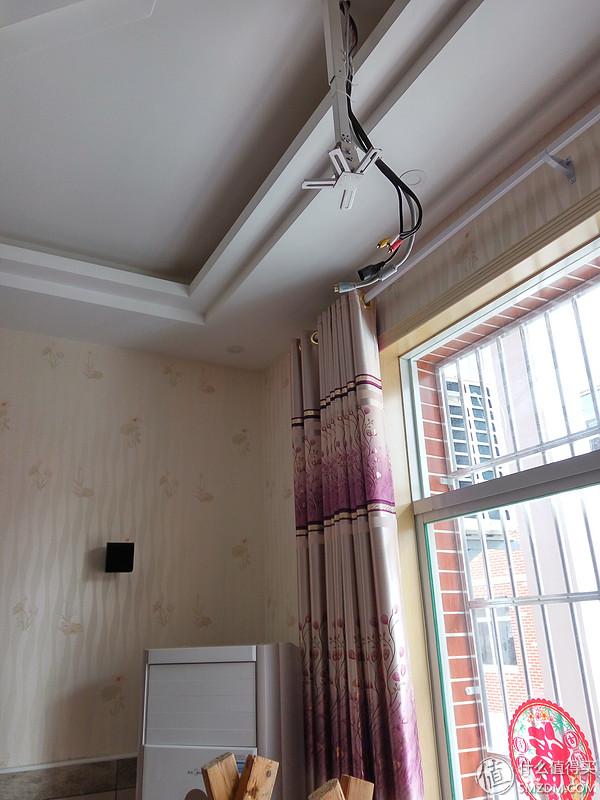

顺利取下来了。

看到这里,可能有人发现吐槽:支架很LOW;HDMI线只布了一根,却又布一根AV线,奇葩!我只想说,支架用起来很好,就是颜值低了点。布AV线,楼主有自己的考虑。

4、拆机

第一次拆投影机,网上也没看到有拆机图,所有只有自己摸索。根据当时拆机总结,其实很简单,手里有梅花(十字口)螺丝刀、平口(一字型)螺丝刀即可。

1)、取底部螺丝(十字口,5个)。

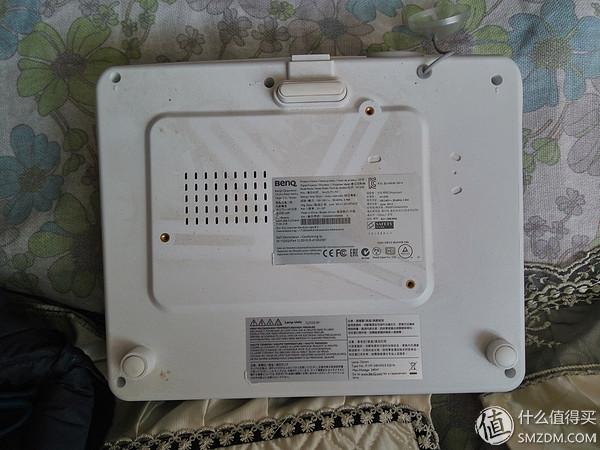

底部有5个螺丝孔,边角4个加支架那1个,都是十字口的,用梅花口螺丝刀都拆了。当初以为拆了这些螺丝,底壳能取下来,后来证实此想法很天真。

2)取侧面螺丝(一字型,1个)。

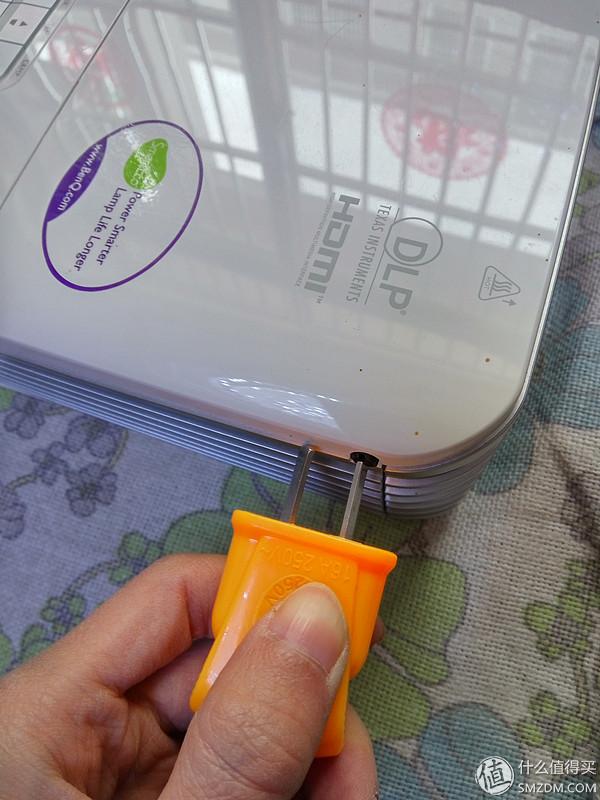

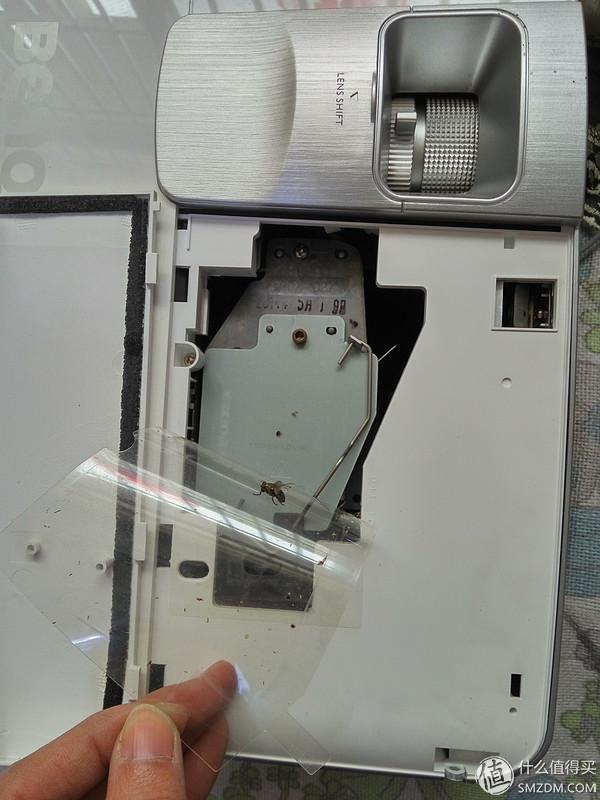

正面侧边右上角位置,有一个一字口螺丝,一时没找到螺丝刀,直接用了这个工具,取下了。可以看到里面有一块透明塑料块,上面有一些灰尘和一只苍蝇。

这里应该是灯泡位置吧,上面印的时间是2014年5月的。

3)、拆右上角小盖板内螺丝(十字口,1个)。

取掉右上角这一小块塑料板后,这里还有一个十字口螺丝,取掉即可。

图片忘记拍了。

4)、拆顶部盖板

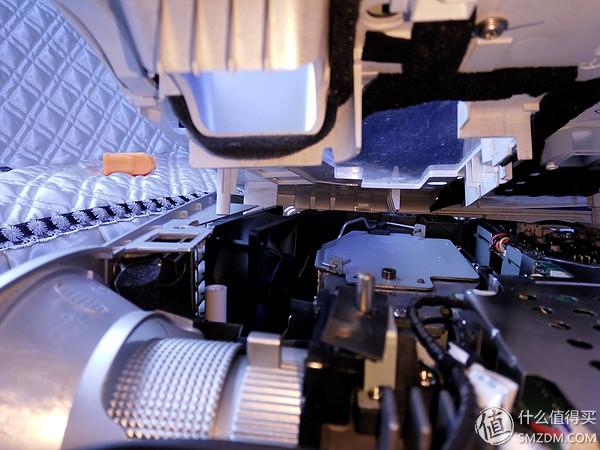

取顶部整块盖子的时候,发现它是卡扣的,最后有一个位置的卡扣不太好取。不敢用太大力气掰,怕断了,好在顺利取下了。下图就是只拆开了一边,掰开看里面的情况。

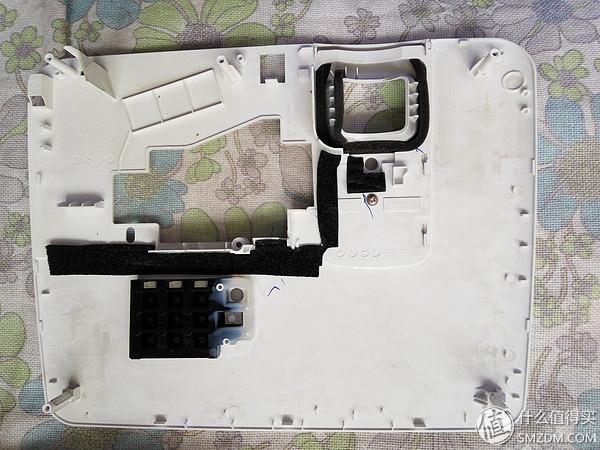

可以看到,这一块盖板上有螺丝孔,也就是底部的部分螺丝要接到顶部的这个盖板上,所以先取底部螺丝是对的。

终于露出里面真面目,箭头是三个风扇的位置。

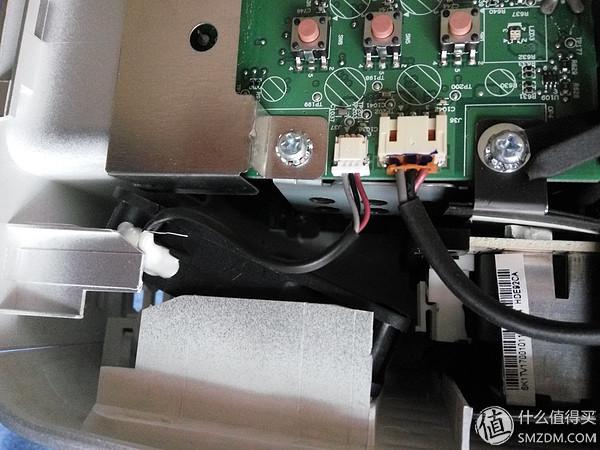

机身前、左、右的挡板都是卡扣式的,都可以取下来。风扇接口都是下面这样的。

5)、取风扇

机身内部,共3个风扇,2小1大.

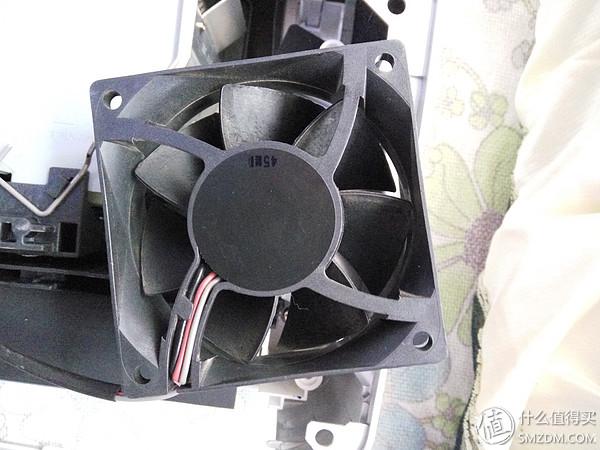

机身前面那个大的风扇

根据风扇的方向箭头标示发现,左侧是小的进风风扇,前面是大出风风扇,右下角是小出风风扇。根据噪音位置确定是右下角小出风风扇噪音大。

风扇上电源线都是插孔式连接到主板上,一拔即可。没有问题的那2个风扇,很好取下,唯独有问题那个风扇,不好取下来,有个塑料块挡住,要用手掰下。

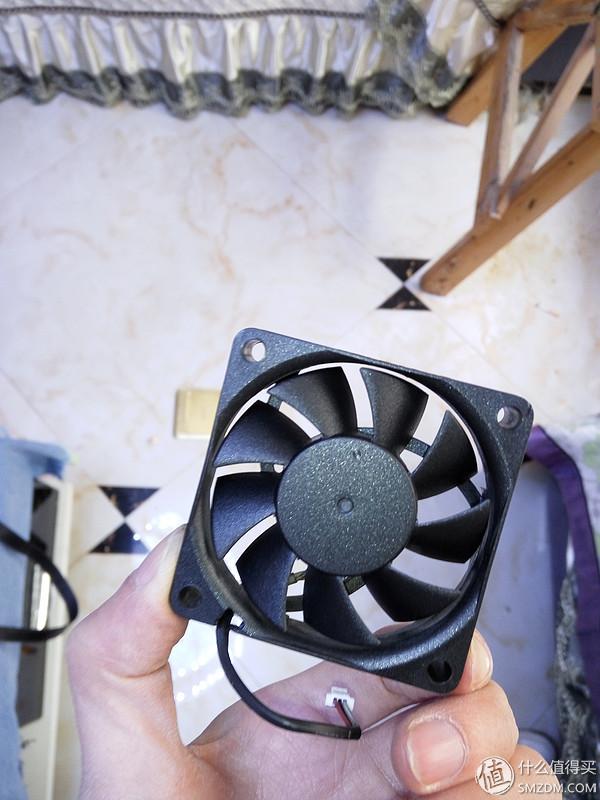

小风扇

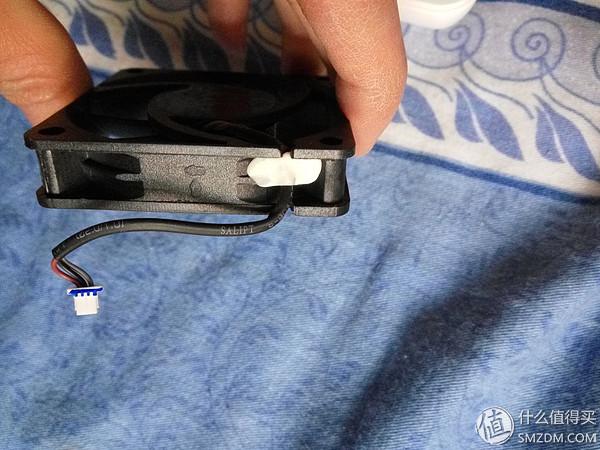

侧面

2个小风扇

5、定位原因:

取掉3个风扇,发现没多少灰尘,用软毛刷子刷了下,又重新装上,没盖盖子,通电接到电脑,用遥控器,居然开不了机。只得装上盖子才能开机,但噪音依旧,无任何好转,如此一来确定是风扇本身有问题。

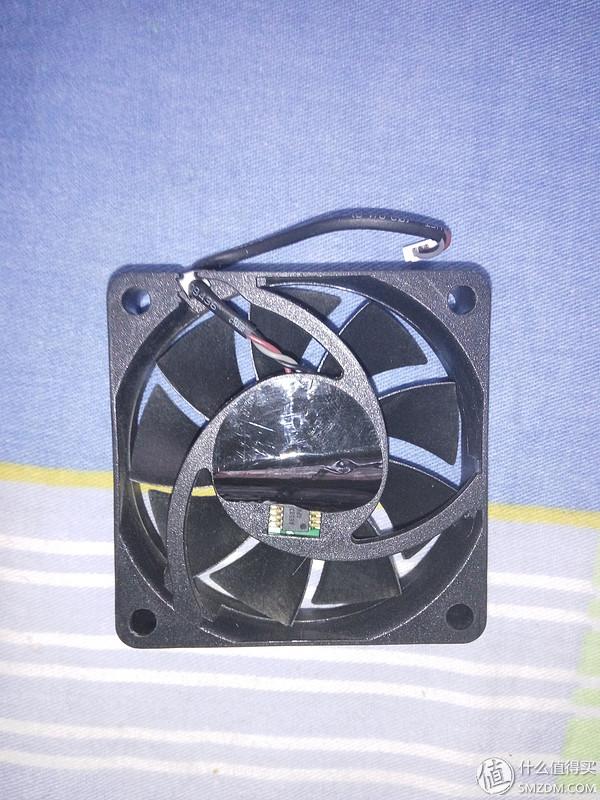

又一番折腾重新拆了。虽然对风扇不懂,但感觉它可能是不能上润滑油之类的,应该是温控的,撕开转轴处黑色膜,看到里面有电路芯片,看来只有换风扇了。

6、解决问题

换风扇就只能买个新的来替换这个有问题的。先搜了下标签上的ADDA,原来是台湾三大风扇品牌之一,ADDA协禧电机,比较知名就好解决。

此时想到的是万能的淘宝,按照风扇上的疑似型号AD0612HX-H93居然搜到一家(且只有一家),10元包邮,看商品图片外观型号都一样,电话联系卖家确认可用且当天可发货,想尽快解决问题,就补了20元邮费发顺丰八百里加急,当晚发货。

附淘宝链接:

静候新风扇的到来。

N线城市的乡镇,没体验到大城市的当天发,第2天上午或下午送达的速度,第3天早晨收到了。

收到风扇发现外观基本一样,但有小区别,标签图标印刷不太一样,电源线上无丝印。

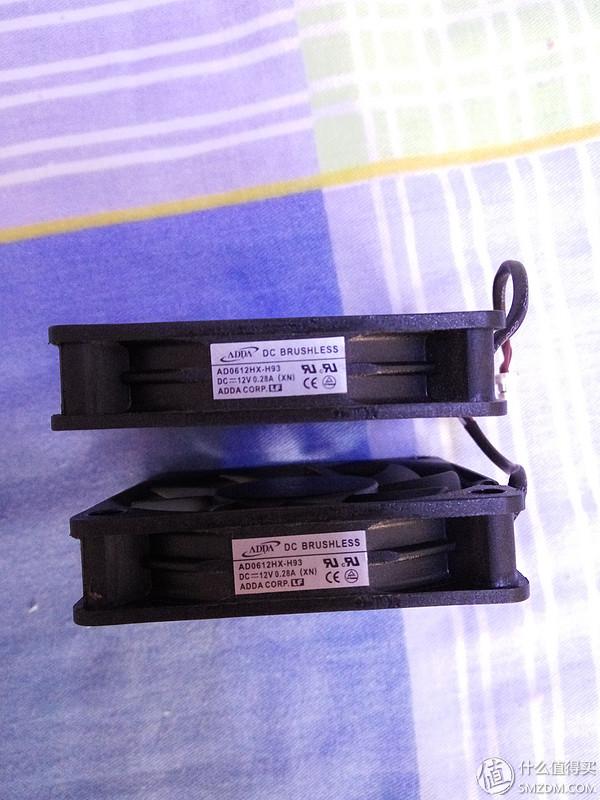

下图中,上面的原装的。

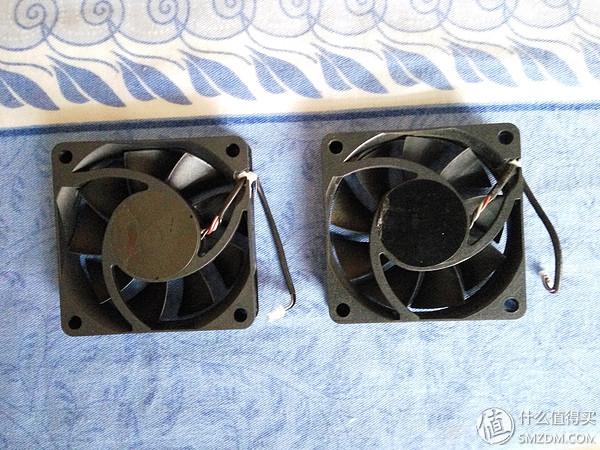

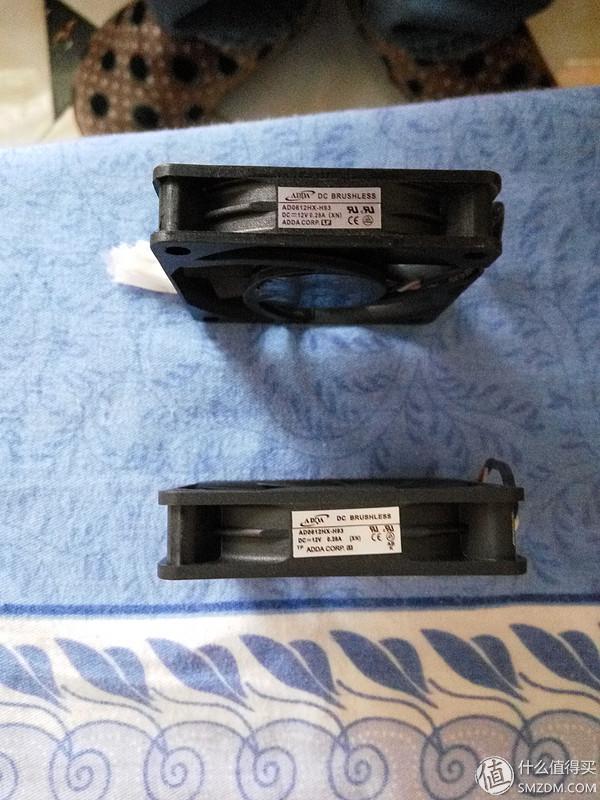

下图左边是原装的。

没想太多,直接换上新风扇,盖上盖子开机,声音果然小了很多。

确认没问题后上螺丝,重新挂上。

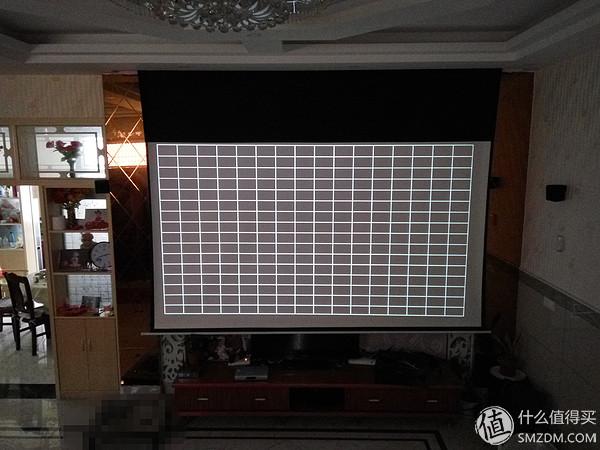

调整位置

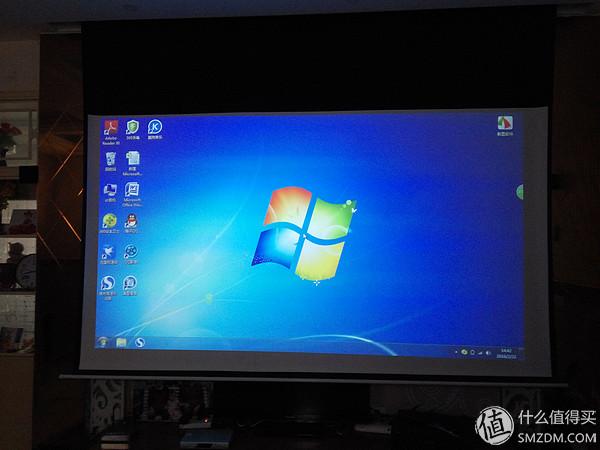

电脑接功放

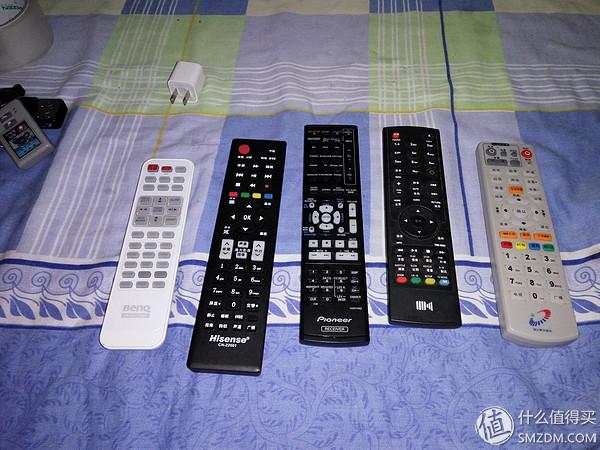

一堆遥控器。有人可能会说,用那个什么罗技遥控器?买不起!

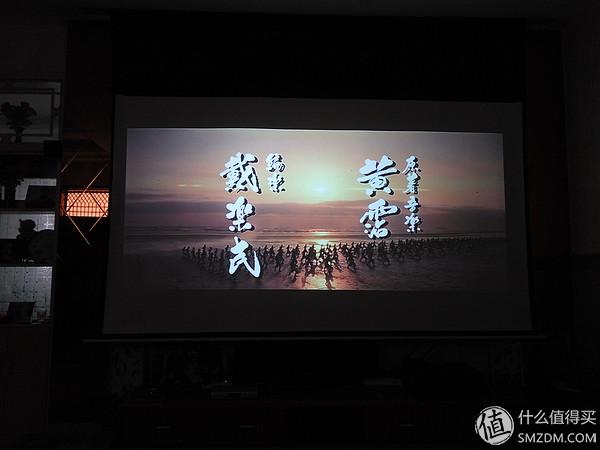

播放器放老片子。

搞定!

在沙发上观影,感觉没什么噪音了,使用一周感觉良好。

7、总结

投影机装修后开始使用到本次风扇出问题,大概9个月时间,具体使用小时数,忘了查看投影机菜单里灯泡使用时间的统计,但猜测应该不到150小时。另外,灯泡选择的是节能模式,风扇模式也是关机后还转一段时间才关(具体叫什么模式忘了)这么快出问题,出乎我意料。

可能有人会取笑,让你贪便宜海淘数码电子产品,出了问题,这么麻烦,还得自己修或者花钱去维修。我只想说,既然你选择了海淘,就应该做好这方面的心理准备(全球联保的产品就不谈了),了解清楚其中的利弊和潜在的风险。出了问题,又不能免费保修的话,怨天尤人或后悔海淘,解决不了问题。

好在拆投影机,也不是什么难活,出问题的是风扇,轻松顺利的解决了。希望这个风扇寿命能更长一些吧。

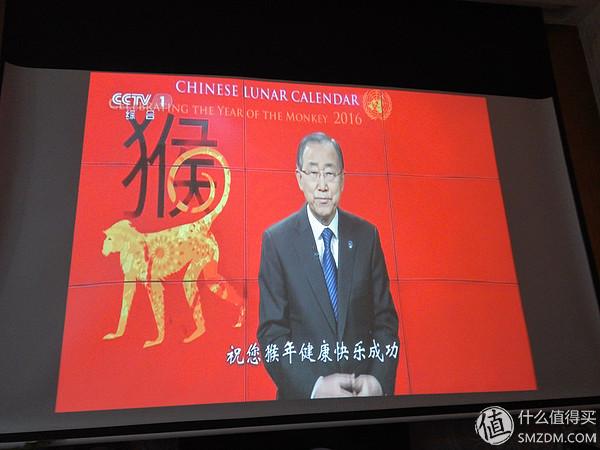

最后用一张除夕夜用投影机看春晚直播(其实也没怎么看)拍的照片结尾。

另外,对家庭影院不太了解,想组建家庭影院的新朋友,强烈推荐看看如下几篇入门文章,欢迎入坑:

全文完。
