拆解可以挂到显示器上的联想 ThinkCentre M93P 迷你小主机!

 人阅读 | 作者xiaofeng | 时间:2024-05-15 11:19

最近需要一台小主机在培训班教室里偶尔播放投影,看来看去最终选定了这台联想m93p准系统,没有CPU,内存,硬盘,电源。

购于马云家,二手货,应该是国外流进来的,msata接口空焊。

先简单介绍一下,尺寸很小巧:18.2cm x 17.8 x 3.5,非常小巧,只比巴掌稍微大一点,配合专用挂架可以直接挂到支持VESA的显示器背面。此类小主机应该是以后普通消费PC的发展方向,小巧,静音,节能。

有3种不同的主板型号:H81,Q85,Q87。手上的是Q87版本。

CPU:1150系列底座可以自行更换,内存:最高 DDR 3 1600 8G x 2。

前面2个USB 3.0口,其中一个支持关机充电;背面3个USB,根据芯片组不同分别有0-3个USB 3.0。

显示接口标配VGA+DP,Q85/Q87可以选配再选配一个DP接口,也就是最多VGA x 1 + DP x 2

电源:外置,20V 3.25A,跟联想的笔记本电源通用。

主板预留m-pcie,可以用来装无线网卡,背部接口预留天线接口。

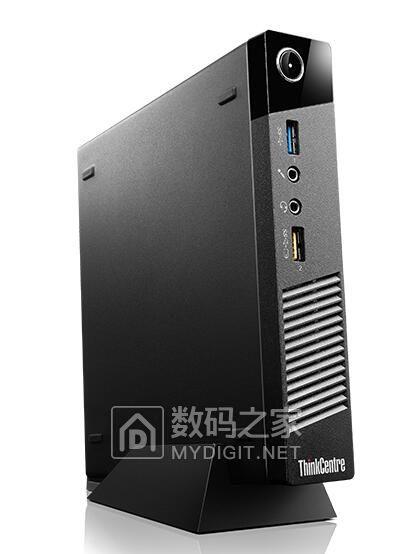

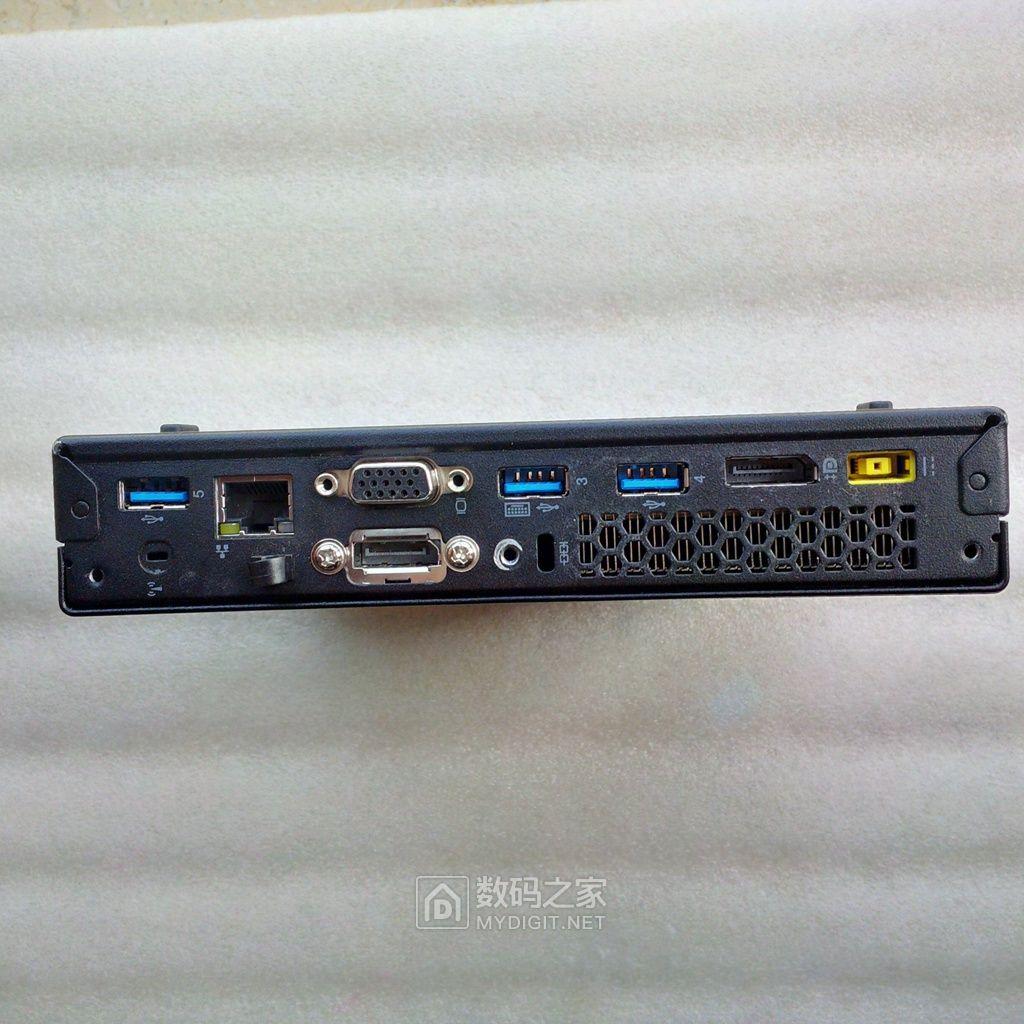

先看总体照片,借2张联想官网的,国内叫M4500Q,背面接口为实拍,双DP输出。

拆机过程省略,背部有一颗螺丝固定,下掉之后一推就出来了,杯具的是拆了一圈最后发现背部固定螺丝找不到了。。

下面从移除主要主板附件开始。

2根DDR3笔记本内存条插槽,查了Q87支持DDR 3L 1600,买的U是G3440T也支持DDR 3L,但是3L的条上机无输出,卖家说一定要标压的条才可以,今天又下了一根标压的条。。

多扯一句,本来是想买拆机条的,金士顿假货多就准备买个三星的,结果一不留神发现一样假货满天飞,销量靠前的标着原装三星DDR 3L 1600的C店卖的几乎都是山货。还是看了天猫店的鉴别说明才知道,正品三星的贴片电阻是白色的,而且板子正面左上角有烫金批号,山货的电阻是黑色的,左上角是空的。卖山货的C店宝贝主图和说明都是正品照片,要从评论上才能看出破绽。

然后就从天猫店下单了,以为全新,买回来一看金手指的上机痕迹很明显,卖家也很精明,只说5年只换不修,全国联保,就是不提全新。。

内存插槽设计在硬盘位的正下方,叠罗汉的设计。

CPU是自己买的奔腾 G3440T,带T的功耗小一点,35W,问了好几家带T的都断货。

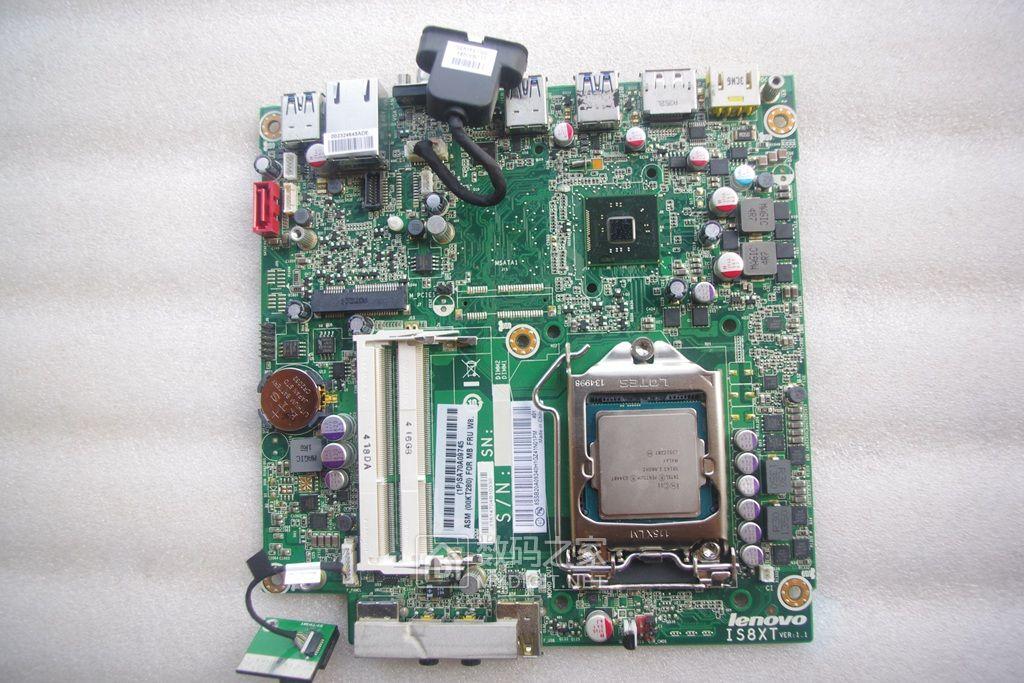

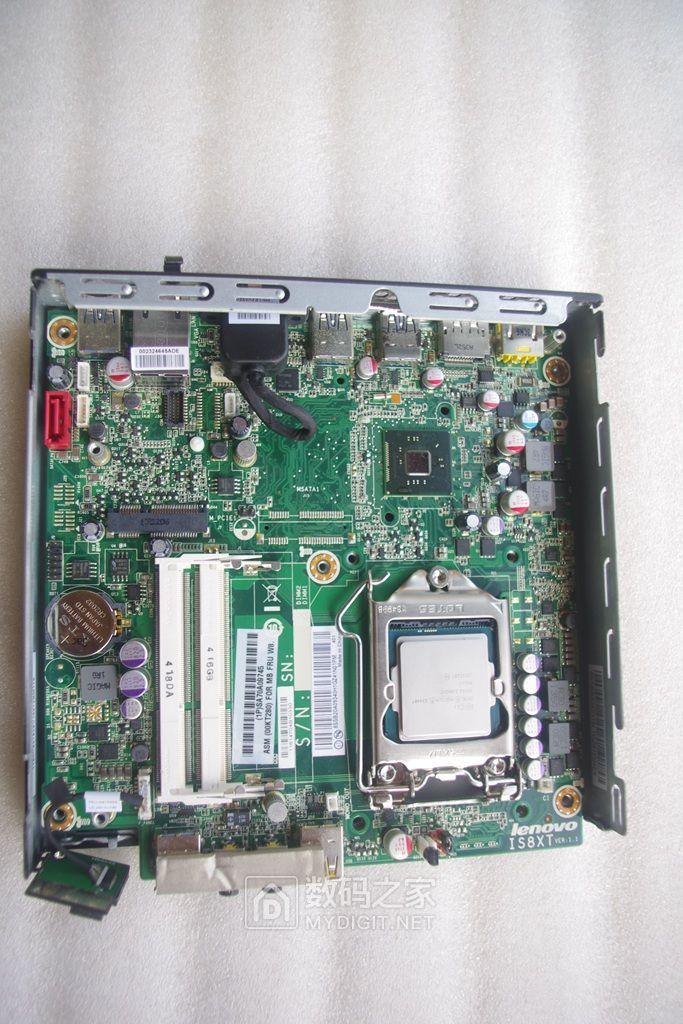

主板正面

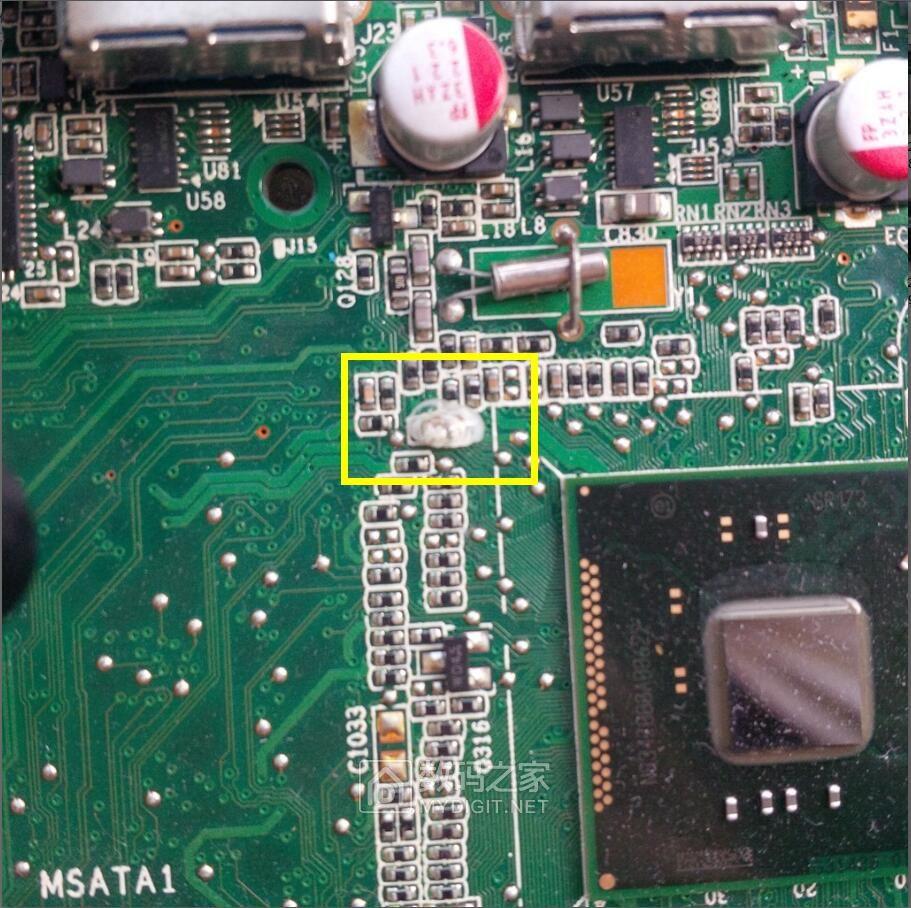

北桥左上角旁边有一颗贴片元件貌似腐蚀了,黄色方框所示,外面被一堆透明类似琥珀一样半透明的东西包围,来个特写,哪位指点一下这个是什么情况,附近也没看到电容爆浆。这个对主板的寿命和稳定性影响大吗?

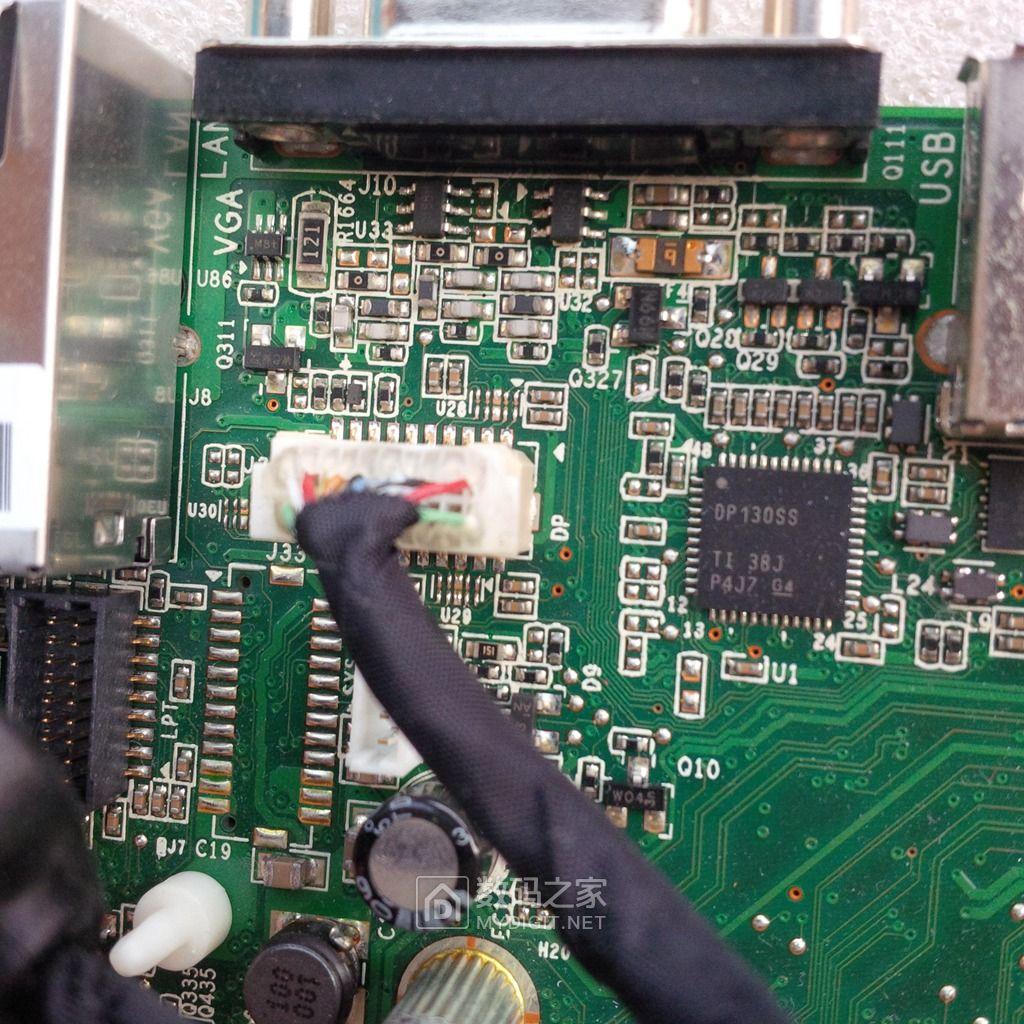

主板预留的第2个DP接口,手上这台已经装好了。

还预留了COM接口,还有一个空焊的LPT接口。

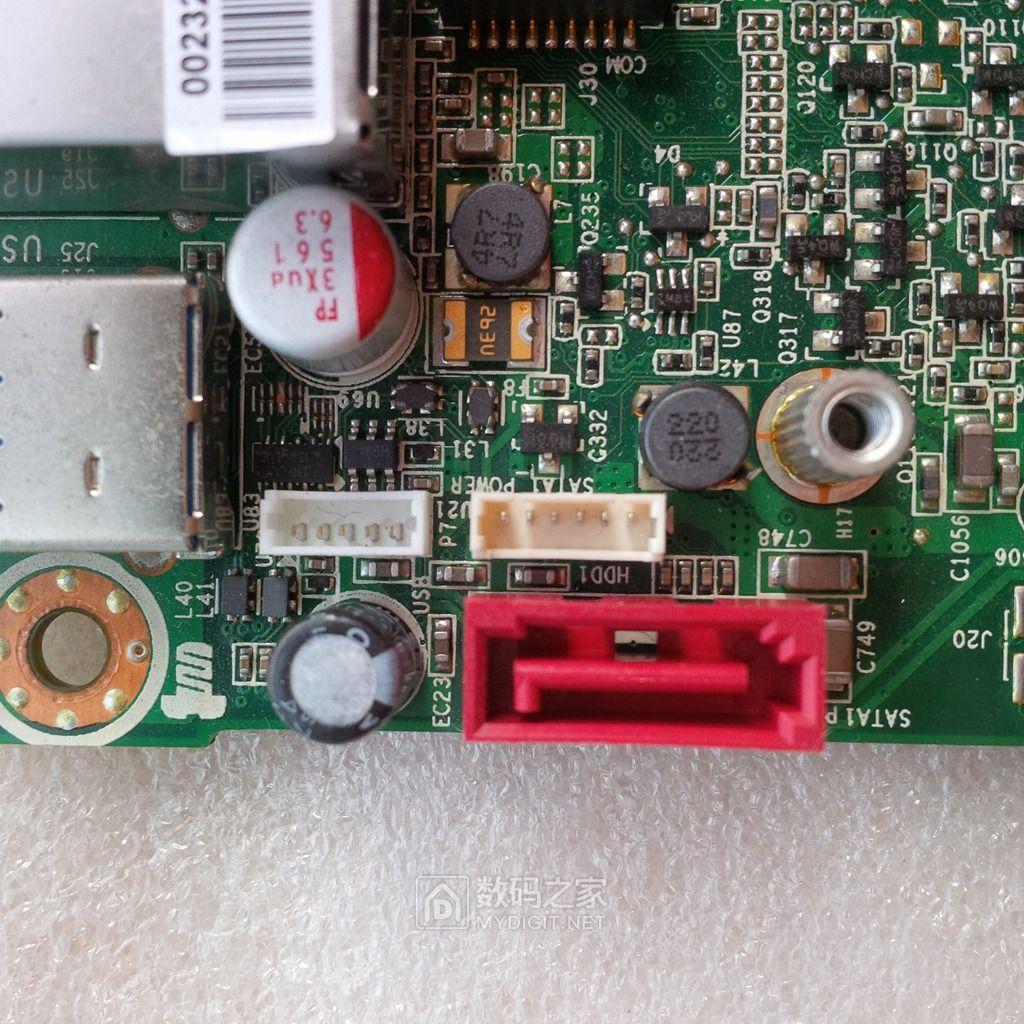

SATA电源和数据接口,旁边还有一个5针接口,看说明是USB?USB应该是4针才对啊。

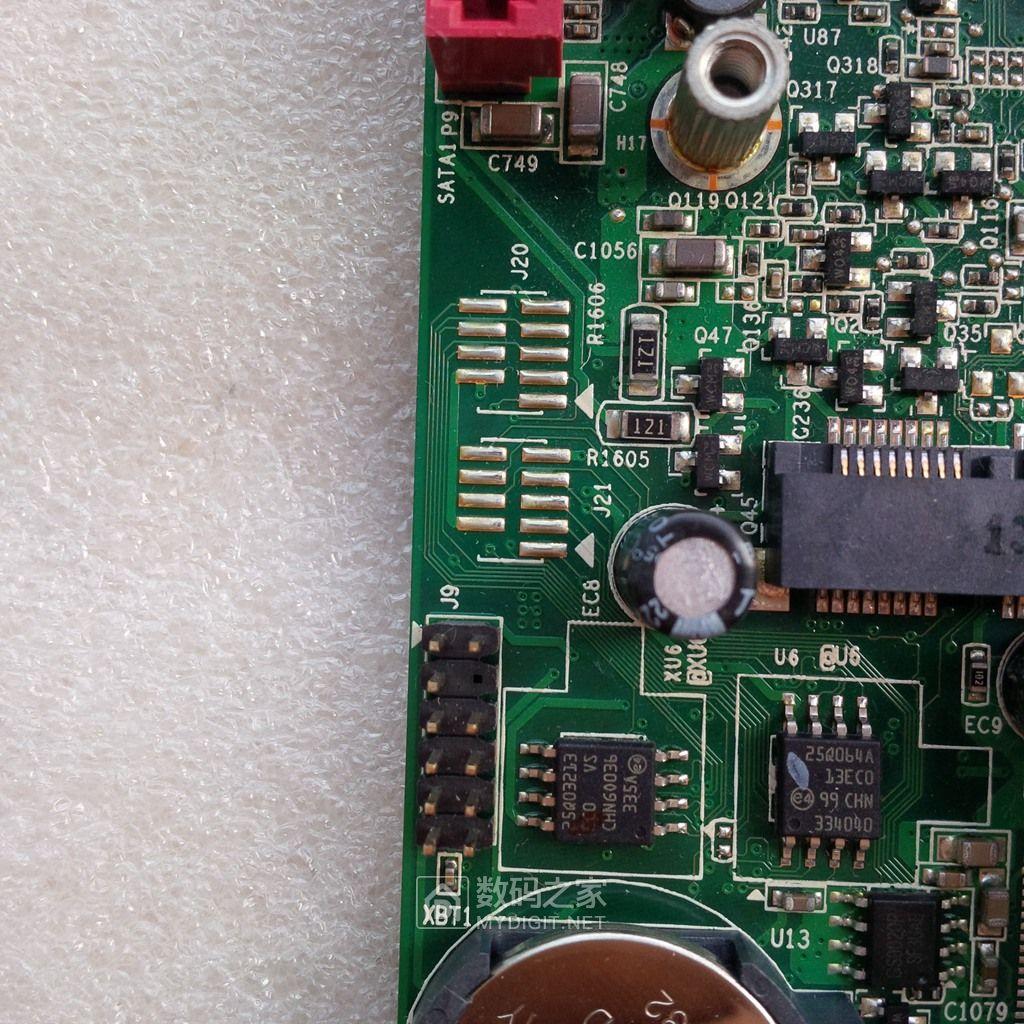

预留和空焊的跳线接口,板子上的跳线接口比较多,完全不知道都有什么用途,用的越来越少了。

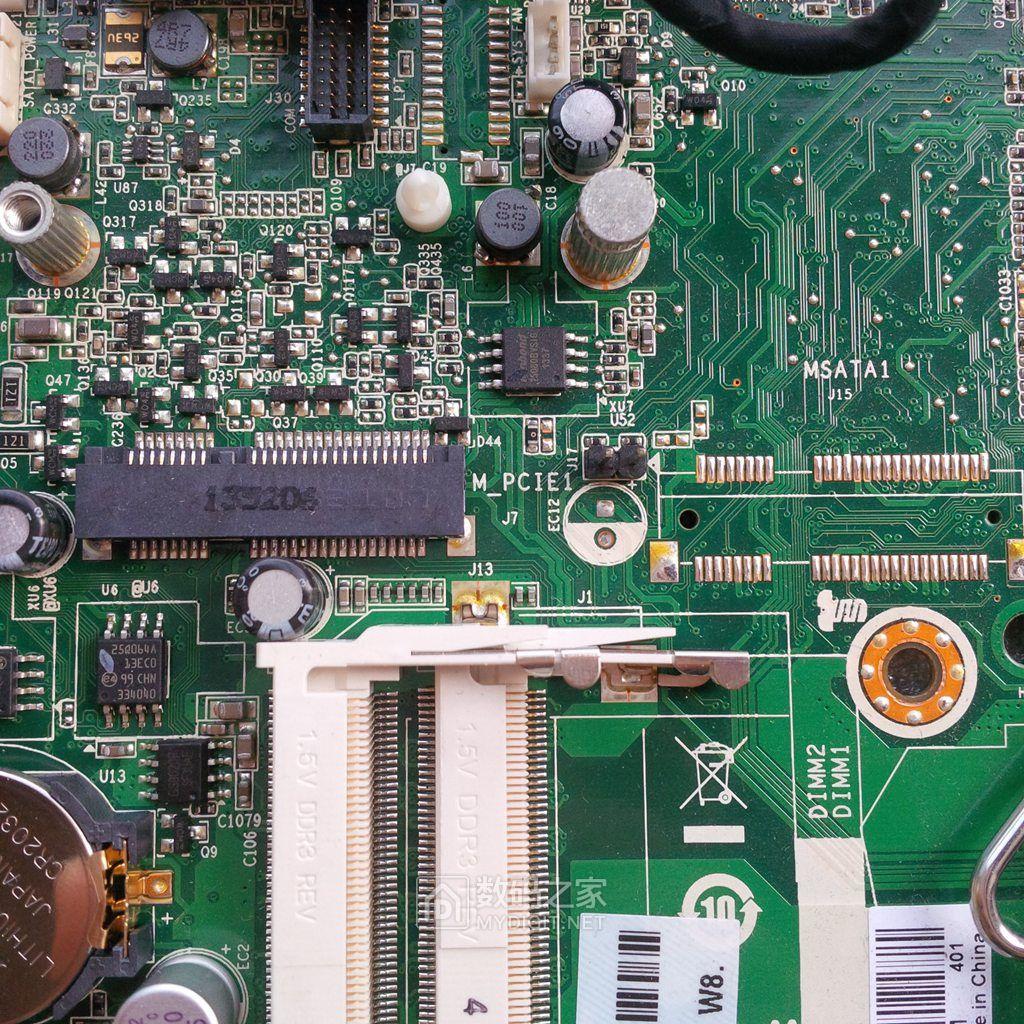

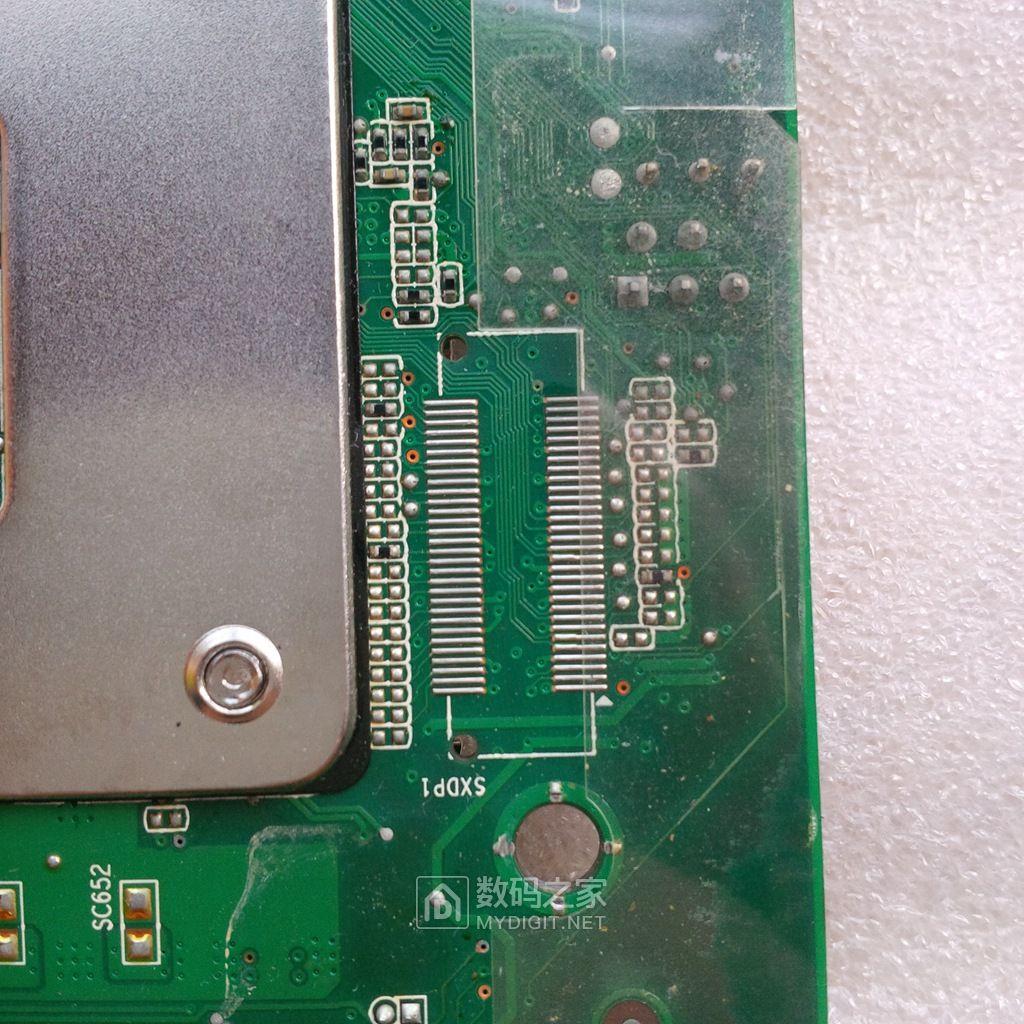

m-pcie接口,可以装无线网卡,其他还能装什么不清楚;右边是空焊的msata接口,国内版本是焊好的。

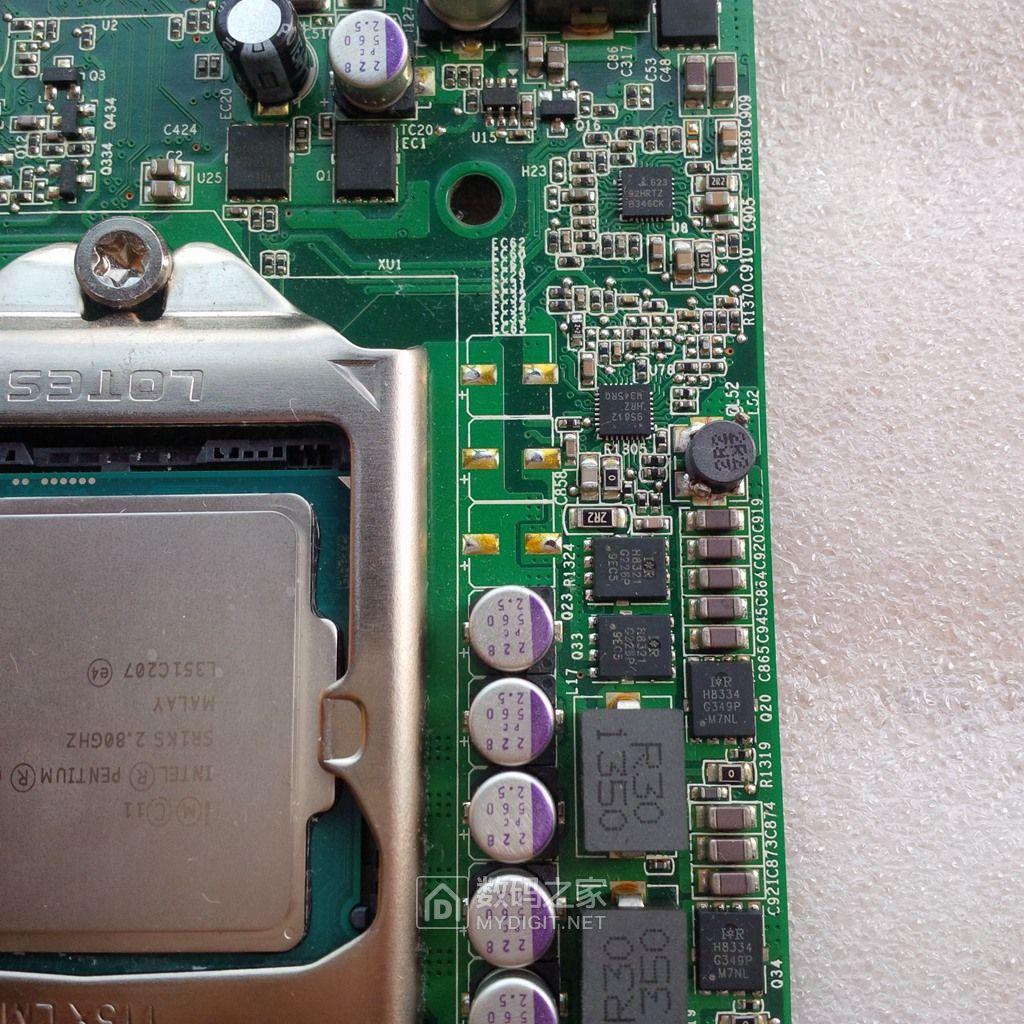

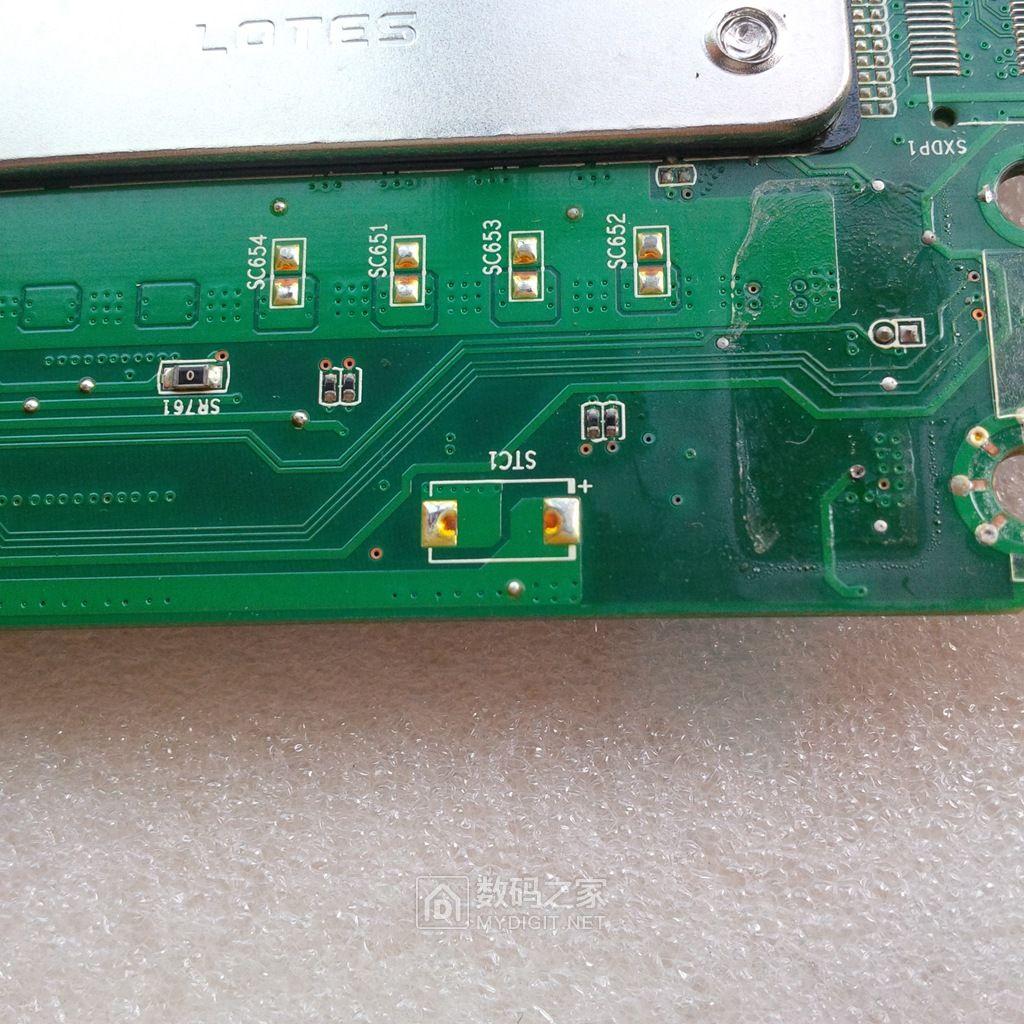

CPU底座旁边的3个电容空焊位,真会省。。

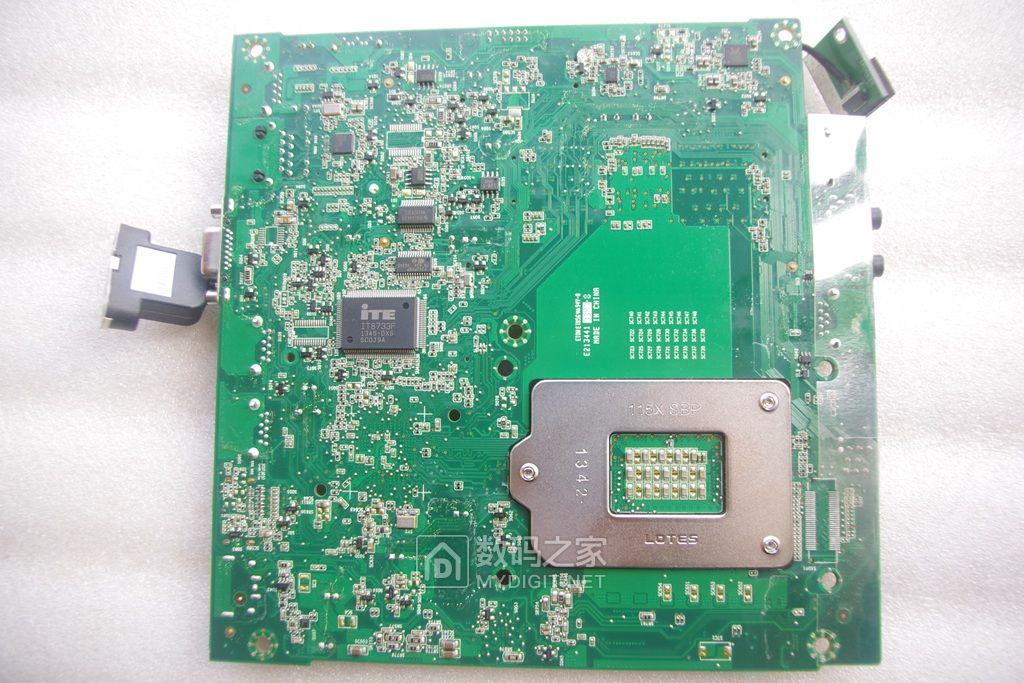

主板背面全貌

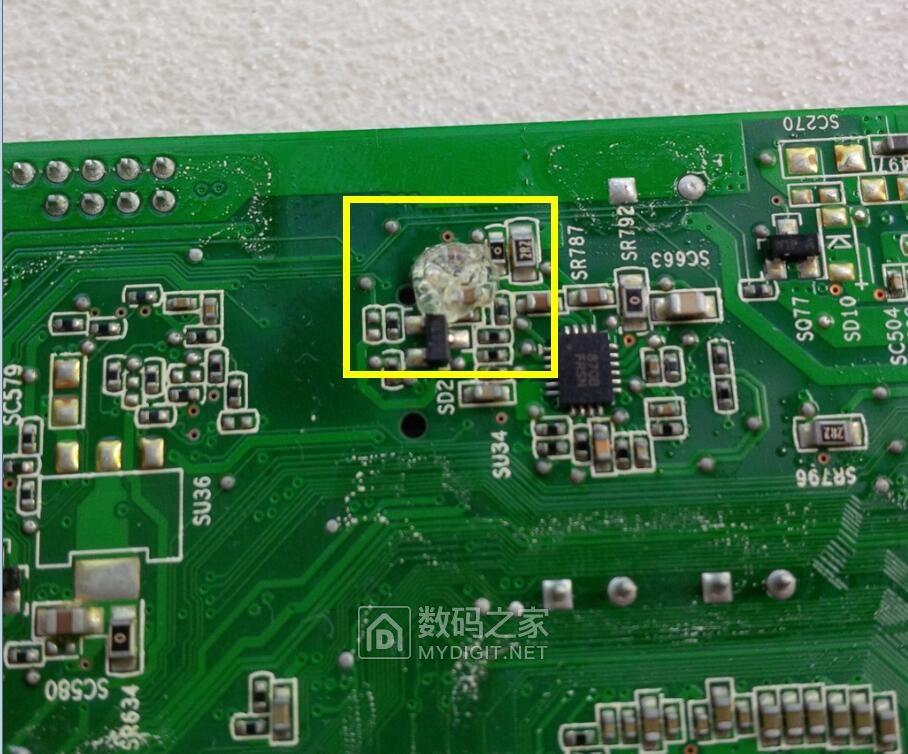

在背面同样有一颗“琥珀”,黄框所示,比正面的更高更透。

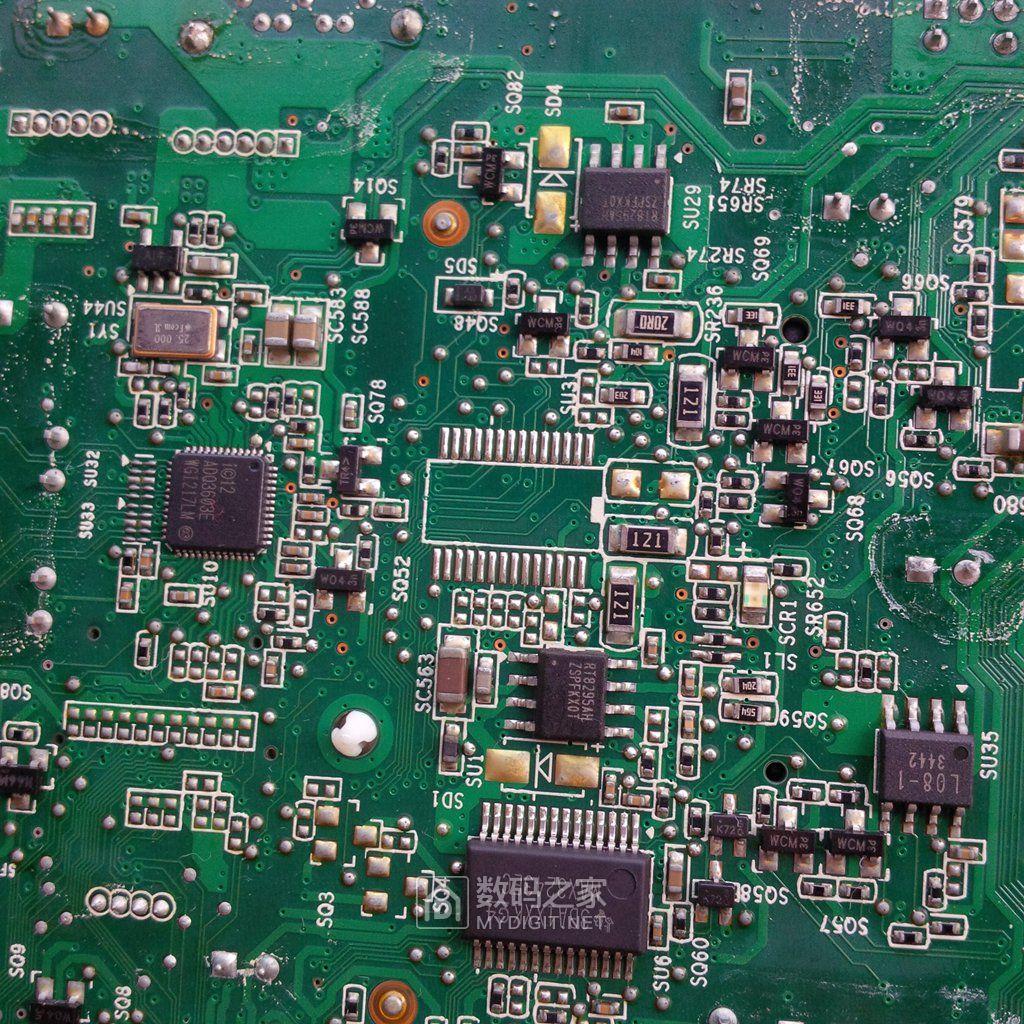

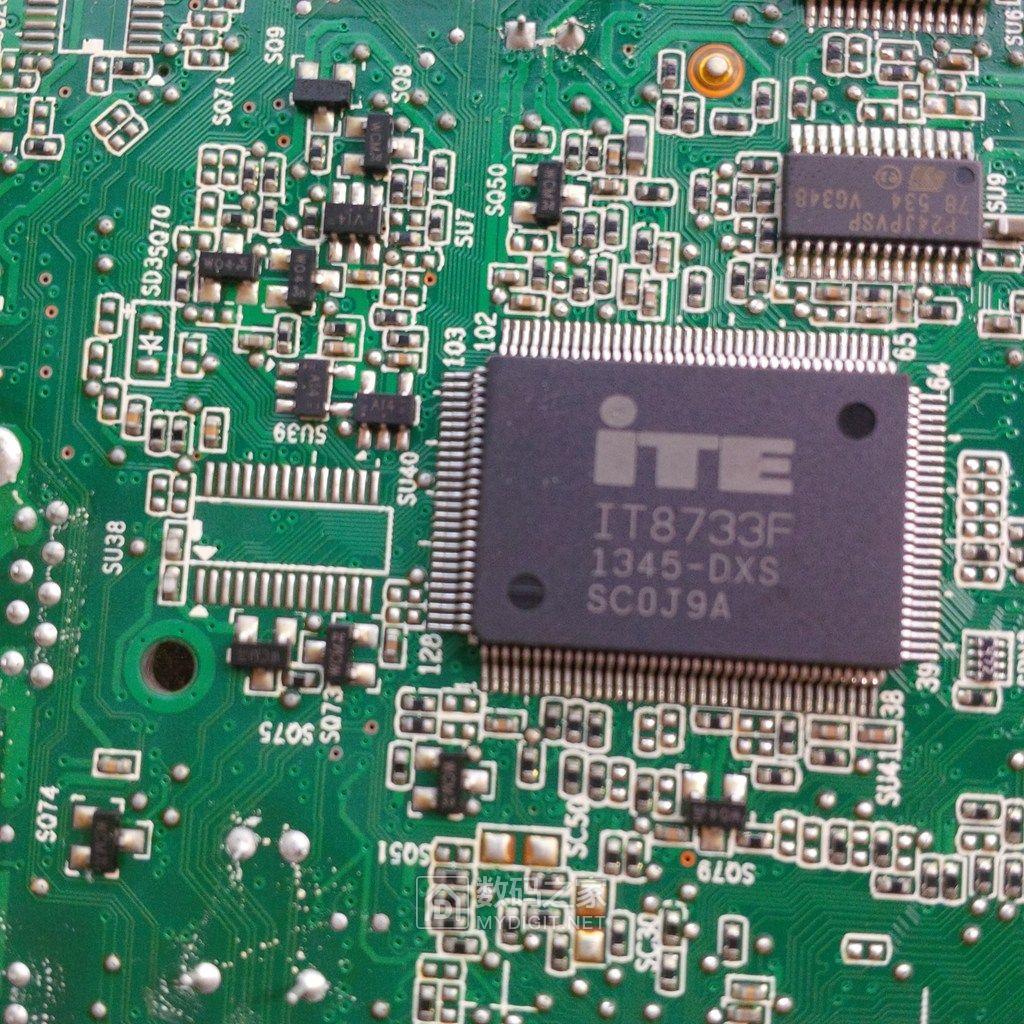

各种空焊位

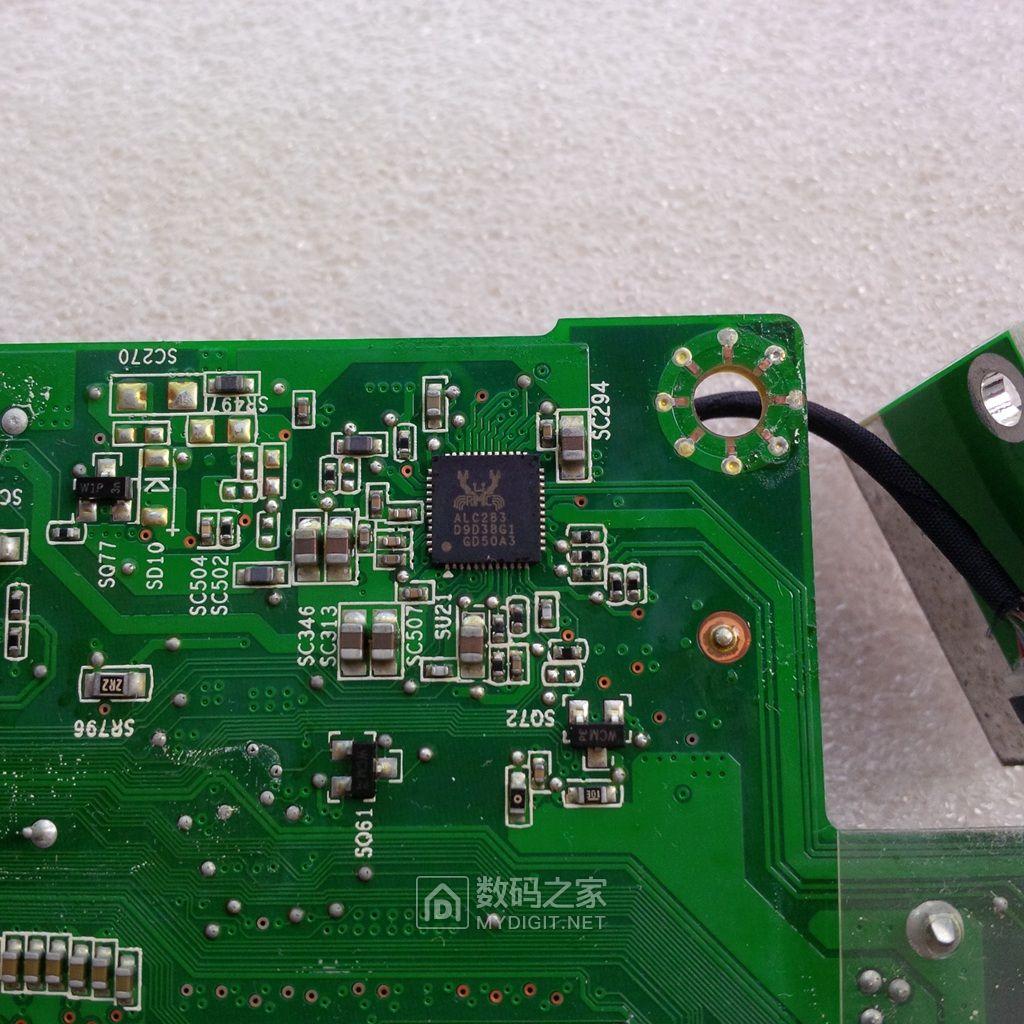

偶遇一只小螃蟹,ALC 283声卡芯片

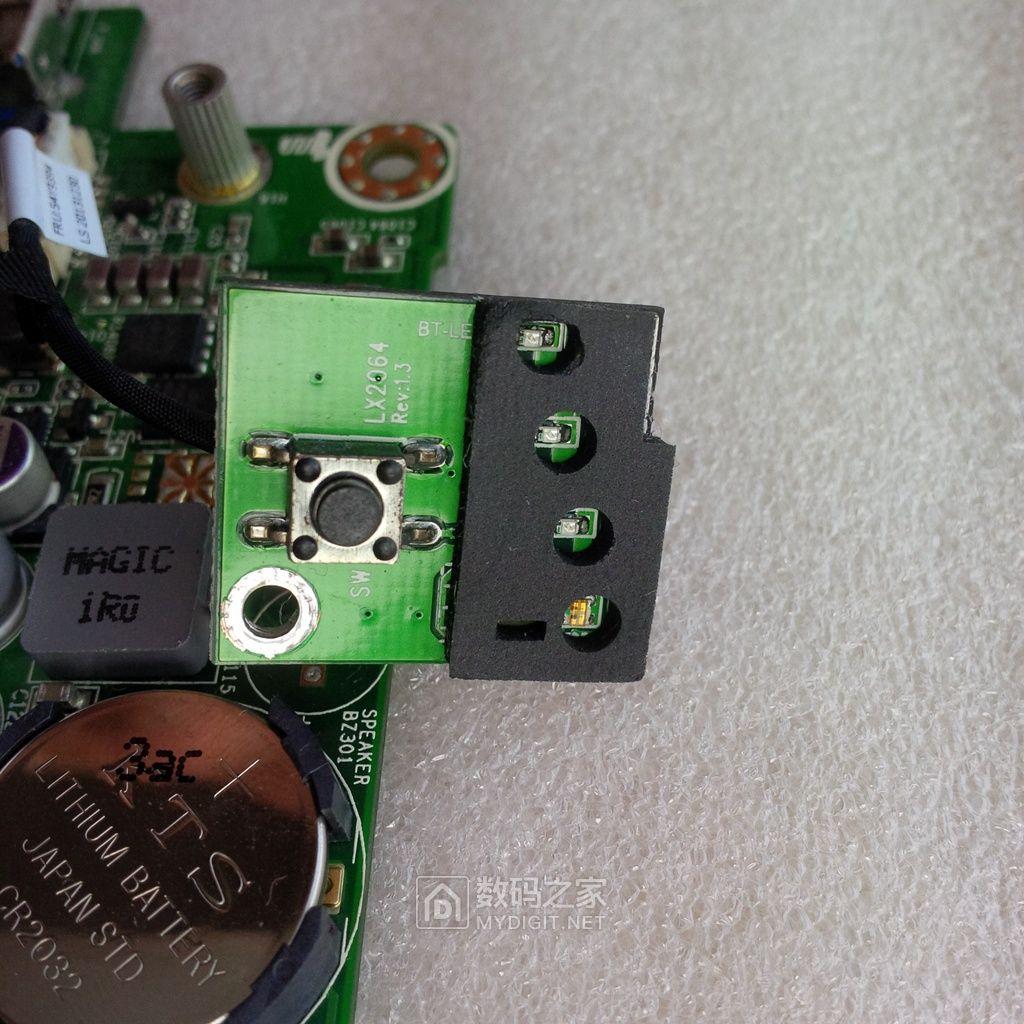

正面电源按键下有4颗状态指示灯,从下到上(装好之后是从左到右)分别指示电源,硬盘,无线,蓝牙的状态。

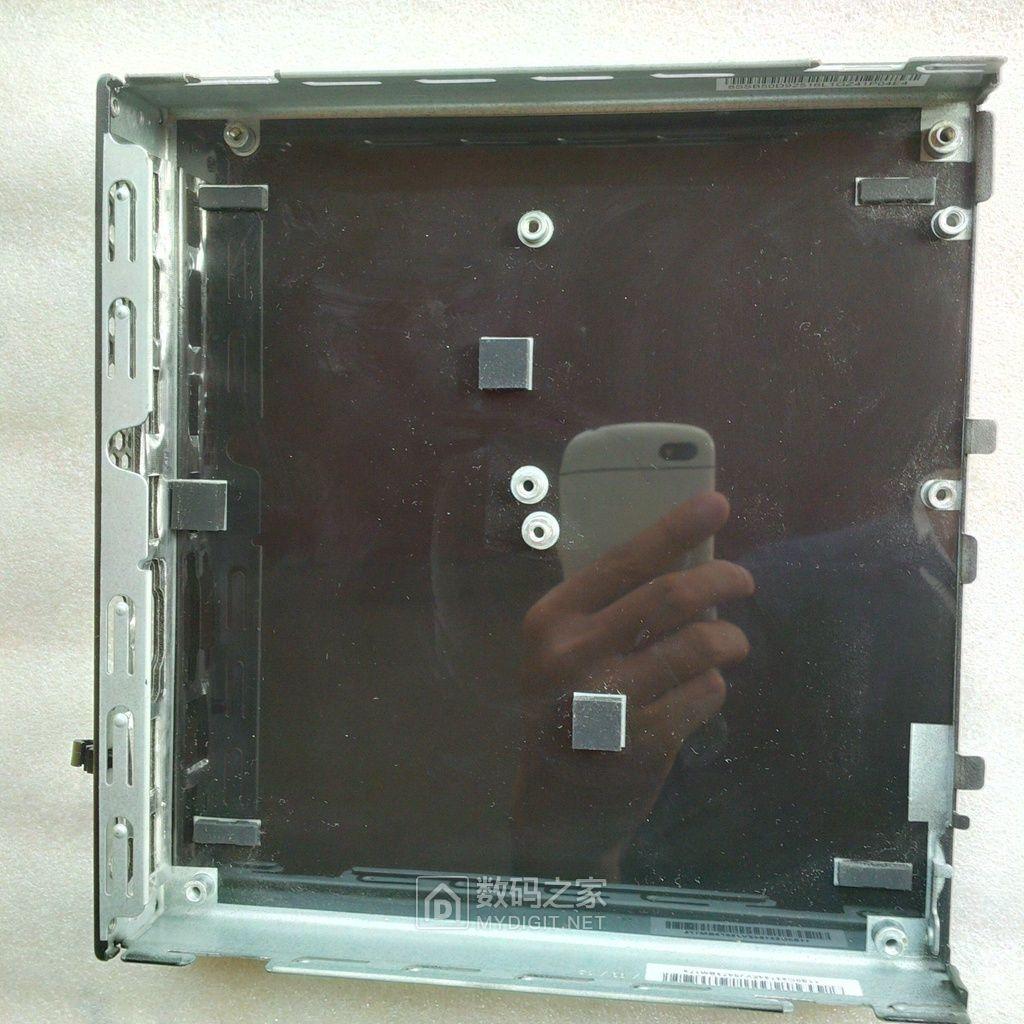

机箱的内部,正对主板背面的一个面,镜面效果

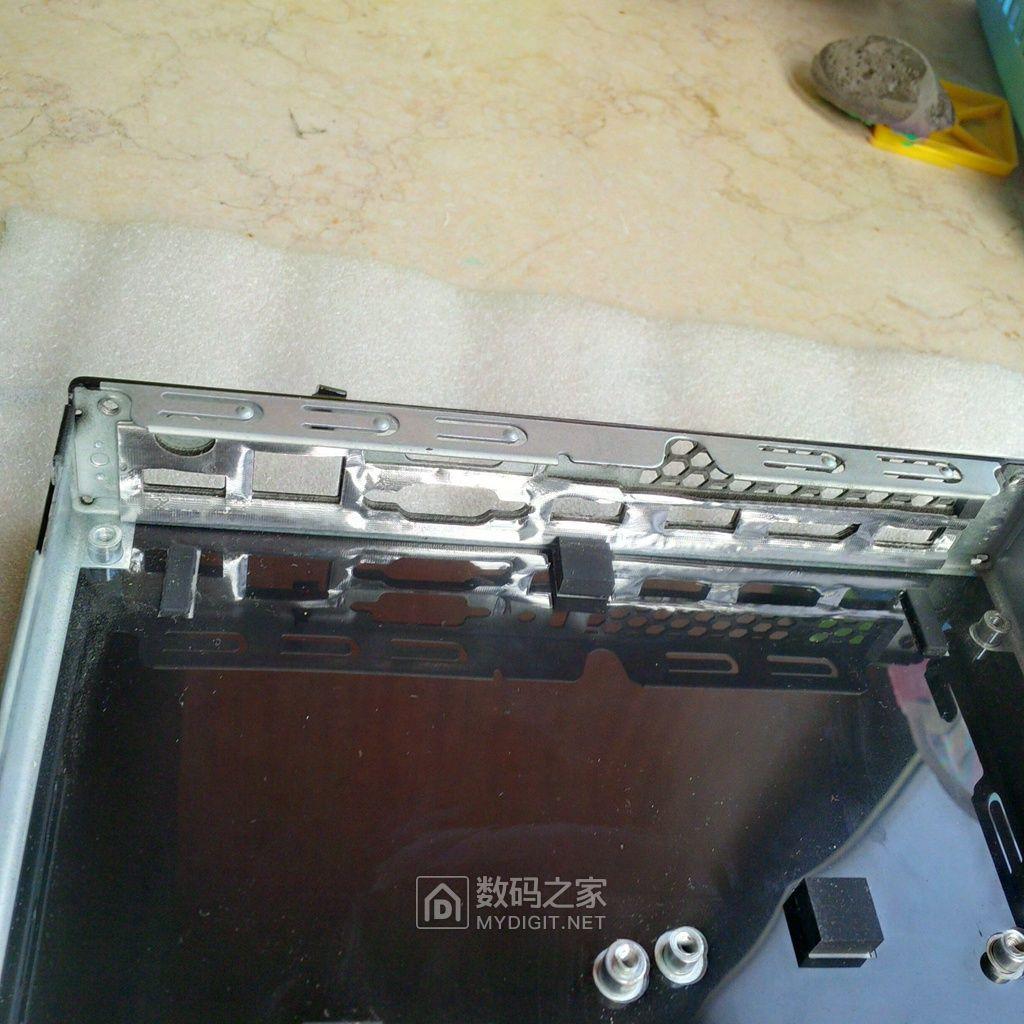

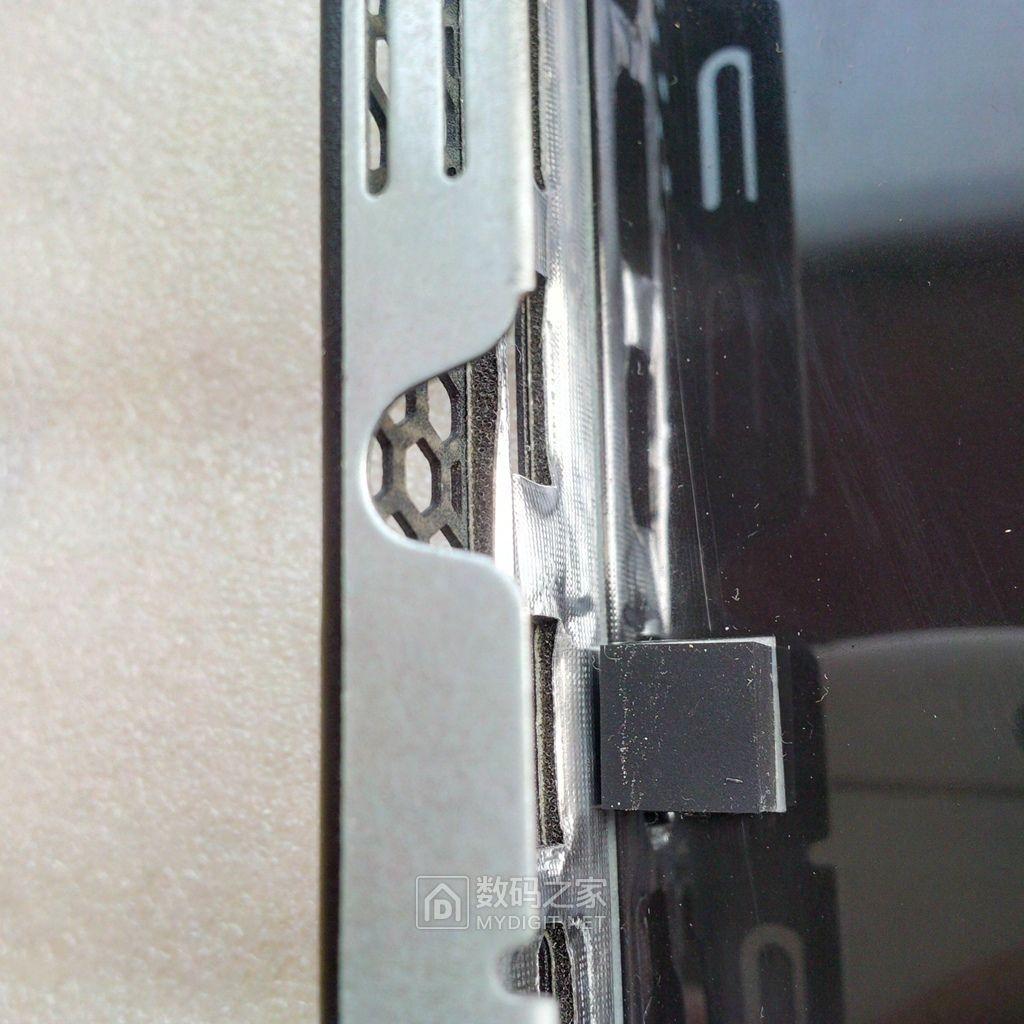

背板接口内部都有一层铝箔包裹的缓冲垫

其他零部件特写

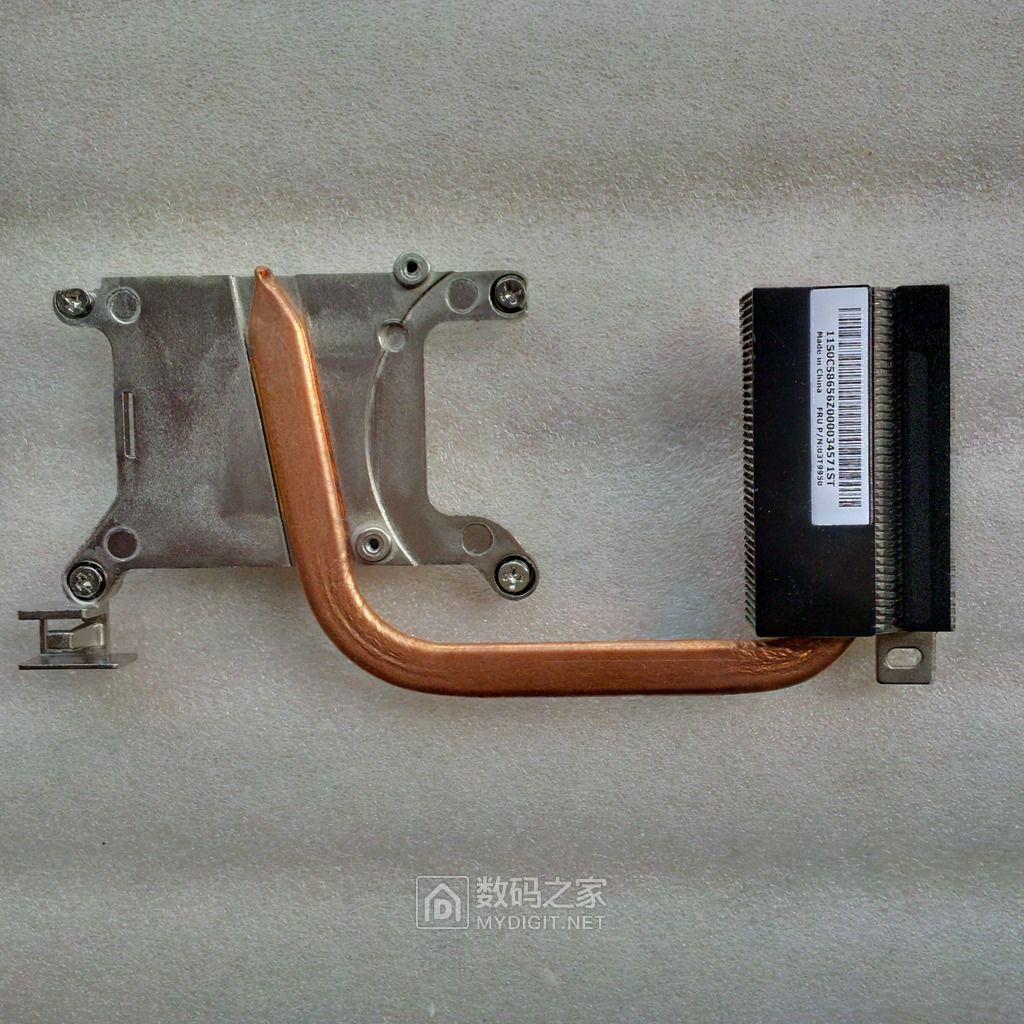

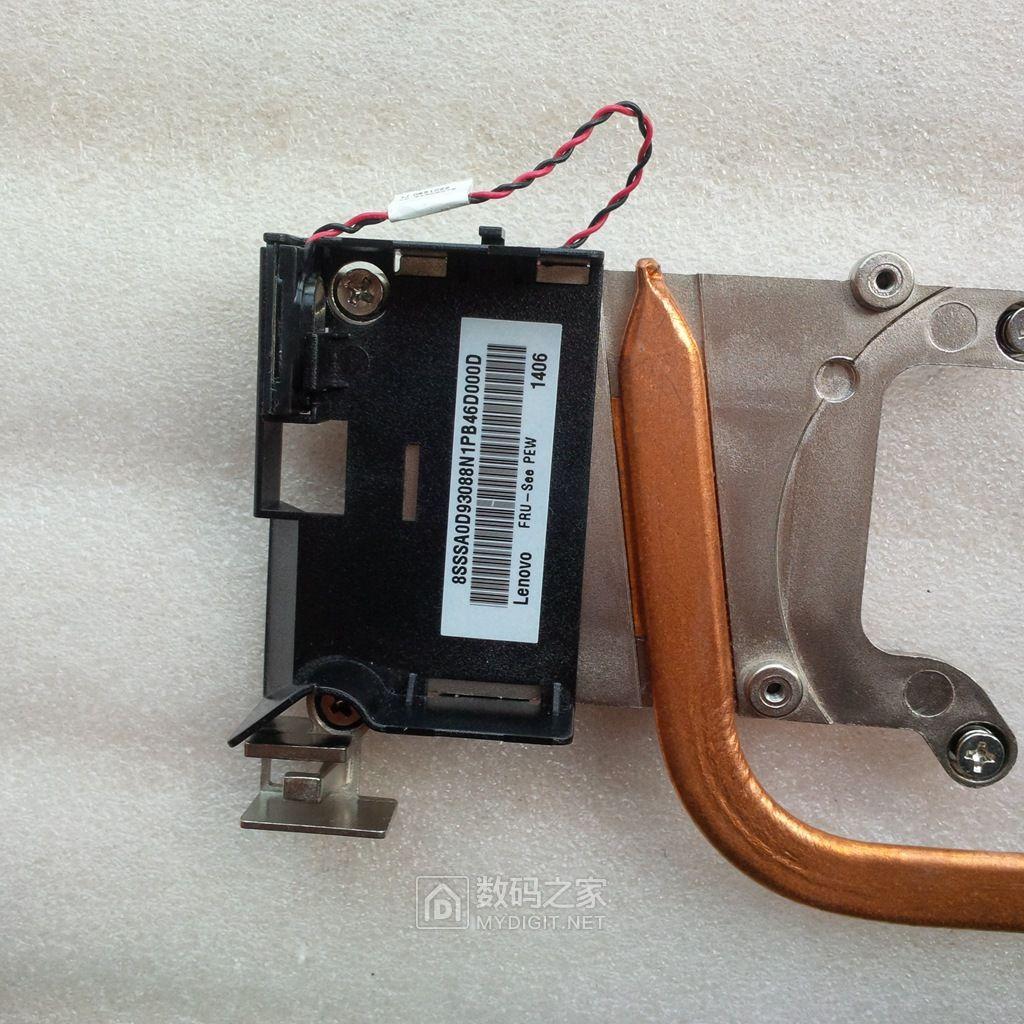

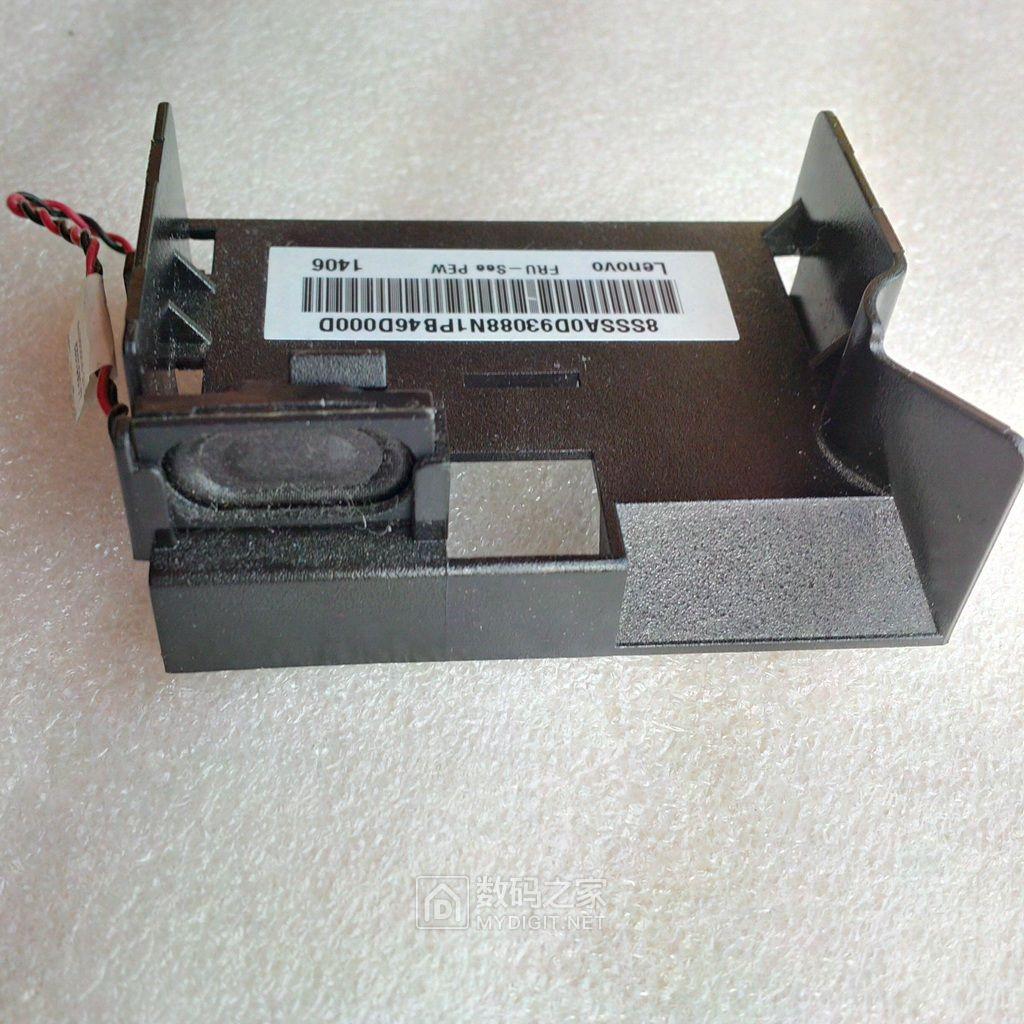

散热器,上面带有一个1w(?)的超级迷你扬声器模块,通过塑料组件扣在散热器上。

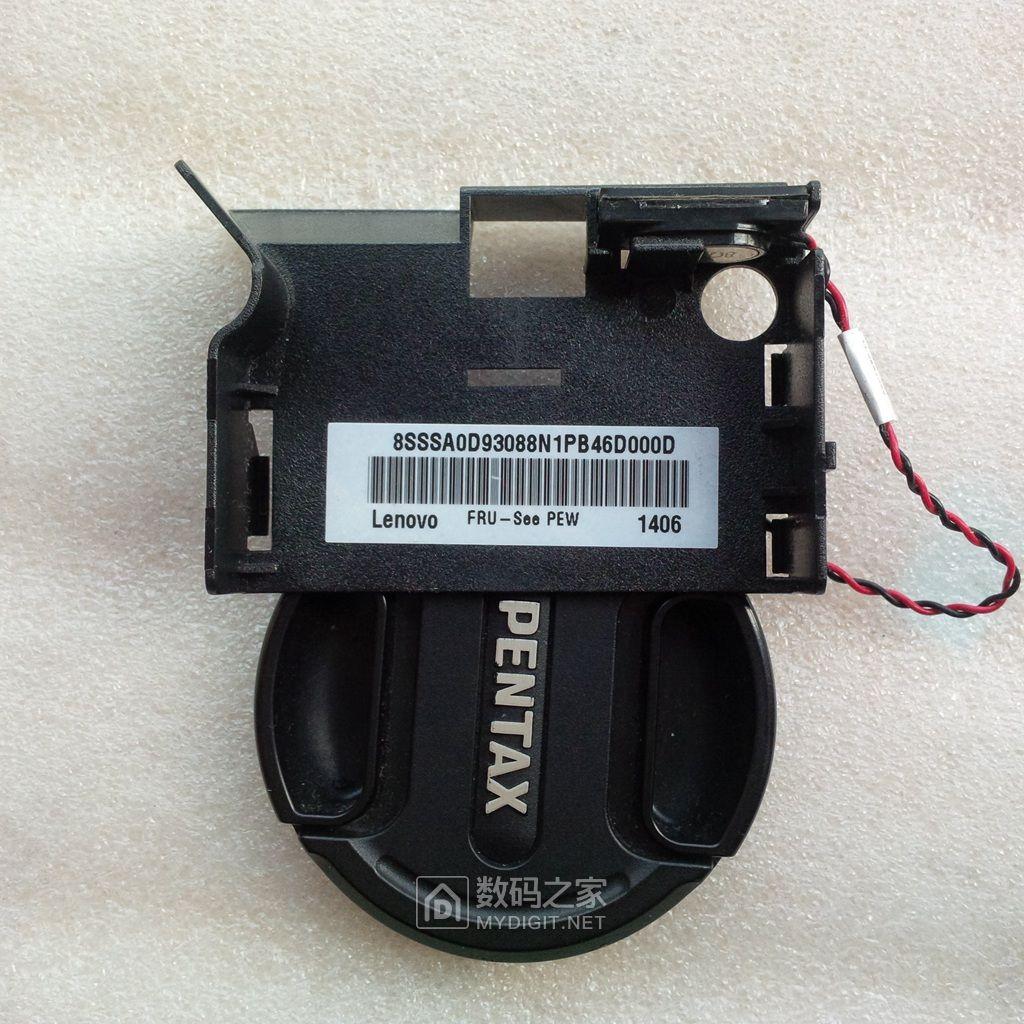

拆掉扬声器组件

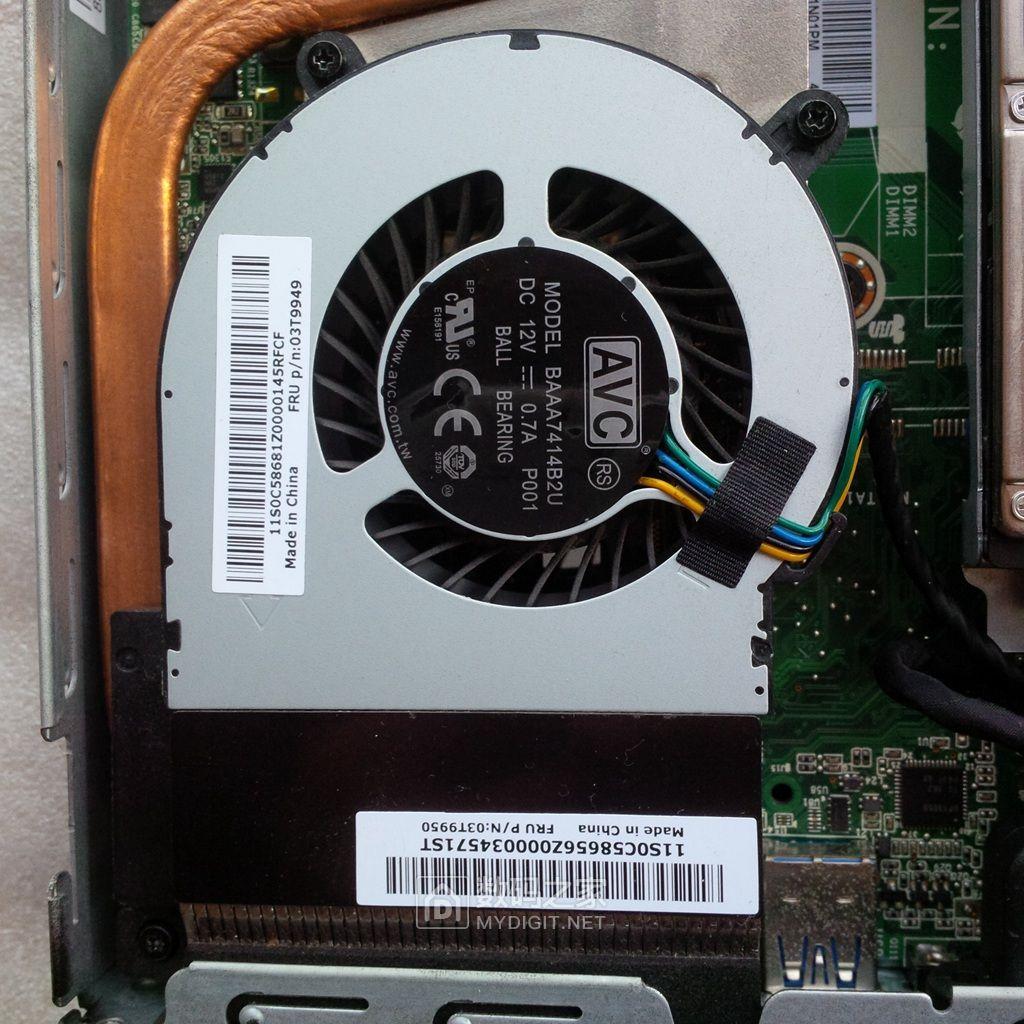

AVC 12V 0.7A 风扇,拆开面板里面的扇叶拿不掉,不知这种叫什么设计。

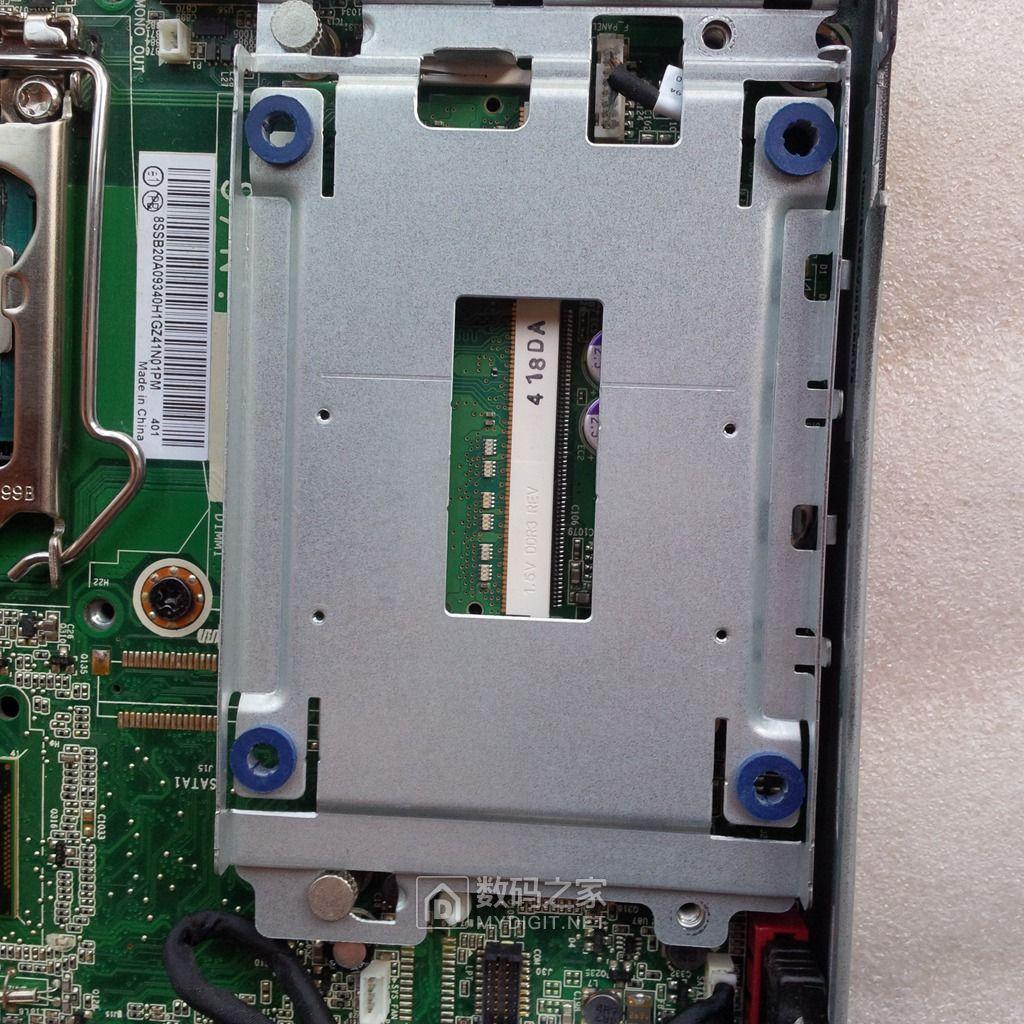

2.5寸硬盘硬盘支架,4颗硬盘固定螺丝孔位都有蓝色减震垫。

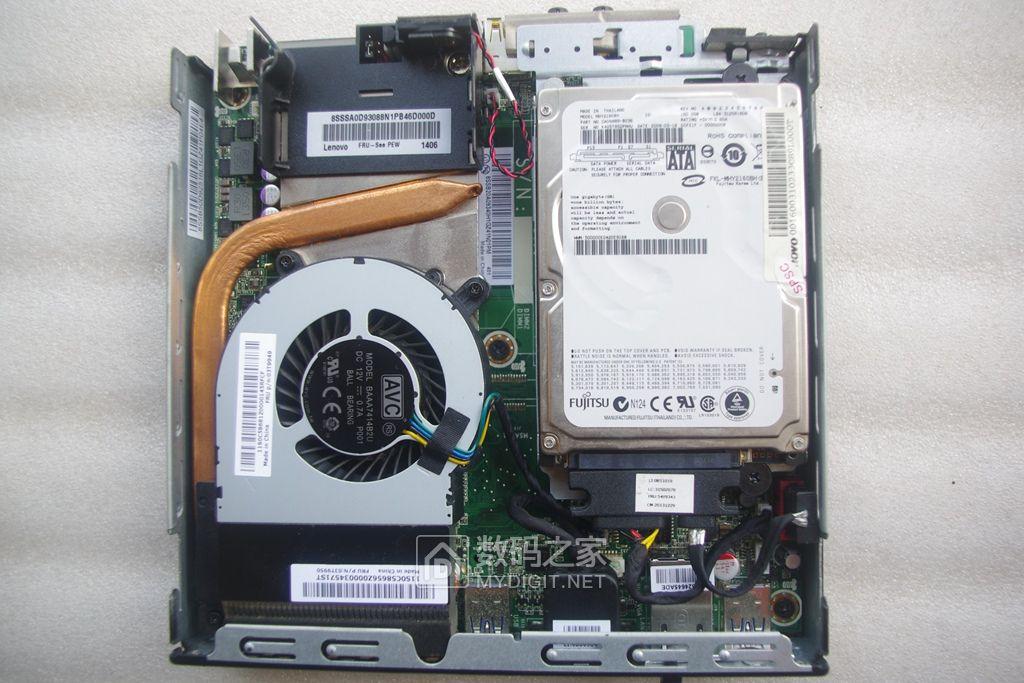

最后来一张装上三大件的照片。

感谢各位的观赏,全文终。
