根据Intel以往的习性，新的主板应该是和新的CPU一同发布与解禁的，但这次11代酷睿就不一样了，现在500系主板比CPU早了许多解禁，而且已经开卖了，当然现在卖的只是一小部分，等到Rocket Lake-S处理器正式解禁之后会有更多的500系主板上市，我们现在拿到的这款微星MAG Z590 TORPEDO鱼雷主板目前也是没开卖的，但依然不妨碍我们先来看看这款新的Z590主板。

微星MAG Z590 TORPEDO鱼雷主板规格：

根据Intel的官方说法，500系列主板才是正式开始支持PCI-E 4.0的，不过实际上上一代的Z490主板大部分都预留了对PCI-E 4.0的支持，所以Z590主板与Z490相比最主要差别就只有两个，一是DMI 3.0总线从×4加宽一倍到了×8，二是原生支持USB 3.2 Gen2×2接口。

微星MAG Z590 TORPEDO鱼雷基本介绍

第一眼看过去，你就会发现微星MAG Z590 TORPEDO鱼雷其实不是一块规规矩矩的ATX主板，SATA接口那边的PCB明显被裁切了一个梯形。主板采用黑色的PCB，灰蓝色的散热片确实容易让人联想到大海 ，微星MAG系列的市场定位是主流游戏玩家，所以主板看起来没有高端产品那么豪华，主板上有三个M.2接口，只有两个覆盖有M.2散热片，而一体式I/O背板还是有的。

主板采用6层2oz加厚铜PCB设计，提供更好的稳定性

微星还用U盘取代了驱动光盘，以前只有高端主板会这样做，现在已经扩展到主流价位主板了，毕竟现在你叫人去找个光驱出来真是有点难。

内存接口

主板提供四条DDR4内存插槽，其中一个通道是黑色的，另一个则是深蓝色，是标准是两边卡扣式插槽，支持X.M.P.， 最大可支持128GB的内存容量，支持的最高内存频率能到5333MHz，当然这应该是指Rocket Lake，因为现在的Comet Lake上5000MHz都很困难了，此外Rocket Lake在内存超频方式上有所变动，但目前无法细说。

PCI-E插槽与M.2接口

主板上有两根PCI-E x16插槽，有钢铁装甲包裹的那个是由CPU所提供的，安装11代酷睿时可支持PCI-E 4.0 x16，使用10代酷睿时只能跑在3.0模式，另外那个是由PCH提供的，只能跑在PCI-E 3.0 x4，也就是说这主板不支持CPU的PCI-E x16通道拆分。两个PCI-E x1插槽也是由PCH提供，运行在3.0模式，如果在第一个PCI-E x1接口插了东西的话下面那个PCI-E x16口也会只剩下x1的带宽。

第一个M.2接口是直接由CPU提供的，最多可支持M.2 22110，支持PCI-E 4.0/3.0 x4，上面也有明显的提示这个接口只有安装11代Core i5以上的处理器时才会生效，不支持SATA SSD。 第二与第三个M.2都是由PCH提供的，均只能支持M.2 2280，都支持PCI-E 3.0 x4或SATA 6Gbps，不过第三个M.2接口如果安装了任何SSD都会导致主板底部那两个SATA口失效，所以微星也把M.2散热片安装到第一、二个接口上让你优先用这两个口。

SATA与USB扩展口

主板上的SATA 6Gbps接口有6个，均由南桥提供，其中4个旋转了90°布置在主板右侧边缘，两个垂直安装的布置在主板底部。

24pin供电接口旁边有一个前置USB 3.2 Gen2 Type-C扩展口和一组USB 3.2 Gen1扩展针脚

主板底部还有两组USB 2.0扩展针脚 ，旁边是6pin PCI-E辅助供电接口

背部I/O接口

主板配备一体式I/O背板，与I/O装甲一同保护着背板I/O区域。这里有两个USB 2.0，四个USB 3.2 Gen 1，一个USB 3.2 Gen 2 Type-A，一个USB 3.2 Gen 2*2 Type-C，音频接口有5个3.5mm口，一个SPDIF输出，主板配备双有线网卡，其中一个是Intel I225-V 2.5G网卡，另一个则是Intel I219-V 1G网卡，视频输出接口有HDMI与DisPlayPort各一个。

背板上有个Flash BIOS Button，表面这款主板支持在不安装CPU、内存、显卡的情况下刷新BIOS，使用方法是先在微星官网上下载需要该主板的BIOS文件，然后改名未MSI.ROM放入U盘内，并把U盘插到按键旁的USB接口上，主板需要接通24pin与8pin供电，然后按下此按键，等LED灯停止闪烁就表示BIOS已经刷好了。

主板拆解

去掉全部散热器后的主板PCB，可点击放大

Intel Z590 PCH

14+2+1相数字供电

虽然Rocket Lake的最大核心数量只有8个，比Comet Lake少两个核，但由于采用了新架构加上支持AVX-512，对供电的要求与上代相比并没有降低，所以微星MAG ZZ590 TORPEDO主板采用了14+2+1相数字供电，其中14相是CPU供电，2相核显供电，1相SA供电，均采用60A的DrMOS，型号是安森美的NCP252160，PWM主控是Renesas ISL69269，是一个8+1相PWM控制器，在PCB正面反面都没有找到倍相器，所以应该是并联出来的14相。

为了照顾VRM供电模块的散热，微星配备了较大的供电散热片，靠I/O接口那边的散热片一直延伸到I/O挡板那里，这样做即扩大散热面积又可以起到保护作用。主板的VRM散热器设计上不单止能为Mosfet降温，而且还覆盖到电感，主板采用了7W/mk的导热垫，可提供更好的散热效率。

8+4pin的CPU供电接口

主板的其他细节

主板音频电路位于左下角的独立PCB空间，主板的声卡是Realtek ALC4080，是最新的声卡芯片，接口从HD-A变成了USB，DAC格式从32-bit/192kHz提升到32-bit/384kHz，整整提升了两倍，可提供更高的音质， 搭配高品质音频电容，确保音效更出色。此外主板还支持DE-POP保护，以为在拔插音频设备时都会发出刺耳杂音，有了这项保护技术玩家耳朵再也不会收此骚扰了。

主板配备EZ Debug LED，可以让玩家快速找到故障所在位置

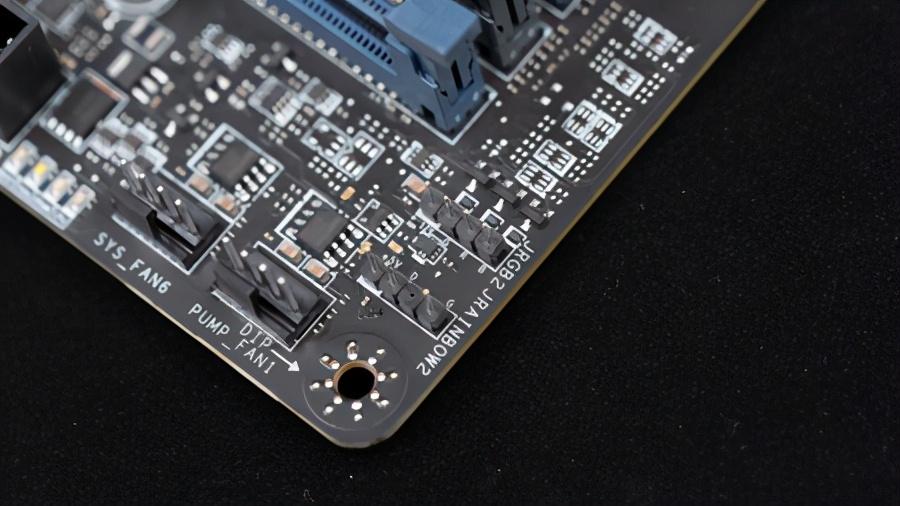

主板上只有PCH散热器位置有RGB灯，而主板左上角与右下角各有一组3pin 5V ARGB与4pin 12V RGB灯光扩展针脚，用来给用户扩展其他灯光设备。

主板BIOS介绍

微星MAG Z590 TORPEDO主板的BIOS沿用了微星一贯的风格，拥有简易以及进阶两个模式。在进入BIOS后的第一个界面可以看到处理器目前的频率、电压、温度、内存容量及电压、主板温度等的部分数值。在这个模式下还可以开启内存A-XMP、设置风扇转速等。而如果想超频或者是进行更深入操作的话就需要按F7进入进阶模式。

高级模式下的超频菜单里面使用Comet Lake处理器与Rocket Lake处理器的时候选项会有些不一样，现在当然不能说有哪些不同，大家先看看用Core i9-10900K时的情况吧。

超频测试

目前我们还是只能用Core i9-10900K去测试Z590主板，微星MAG Z590 TORPEDO能把这颗处理器稳定超到5.2GHz，负载电压1.268V，并通过10分钟的AIDA 64 Stress FPU稳定性测试，超5.3GHz其实也是可以的，但由于温度太高会过热降频，这主板超频能力并不差，可以期待11代酷睿在它上面的表现。

总结

目前的Z590主板由于新的Rocket Lake处理器没上市所以挺尴尬的，搭10代U用的话其实还不如Z490，因为你M.2口必然会有一个没法用，B560现在倒是有一定价值，毕竟许多人都苦B460不能上高频内存已久，用Core i5-10600KF配B560确实挺好的。

作为一款主流价位Z590主板来说微星MAG Z590 TORPEDO鱼雷基本上该有的都有了，有PCI-E 4.0，有直连CPU的M.2接口，有USB 3.2 Gen 2*2，还有2.5G+1G双LAN，便利的一体式I/O背板，虽然说CPU的PCI-E x16通道不能拆分，但实际上绝大部分人都用不着这功能。14+2+1相的供电设计对于这代旗舰Core i9-10900K毫无压力，可以稳稳当当的超到5.2GHz，如果不是过热的话5.3GHz问题也不大，上新一代的Core i9-11900K也是没有问题的。

微星MAG Z590 TORPEDO鱼雷主板的售价为1599元，作为一款Z590来说价格是比较便宜的，而且微星现在还用U盘取代了驱动光盘，这以往只会在几千元的旗舰主板上会这样做，现在千元主板也有了，这一代主板微星还是挺用心的。
