随着便携式设备（电池供电）在过去十年间的快速增长，象原来的业界标

准 LM340 和 LM317 这样的稳压器件已经无法满足新的需要。这些稳压器使

用 NPN 达林顿管，在本文中称其为 NPN稳压器（NPN regulators）。预期更

高性能的稳压器件已经由新型的低压差（Low-dropout）稳压器（LDO）和准 LDO

稳压器（quasi-LDO）实现了。

关键词

NPN 稳压器 LDO稳压器 准 LDO稳压器 波特图 零点 极点

NPN 稳压器（NPN regulators）

在 NPN稳压器（图 1：NPN稳压器内部结构框图）的内部使用一个 PNP

管来驱动 NPN 达林顿管（NPN Darlington pass transistor），输入输出之间存

在至少 1.5V～2.5V的压差（dropout voltage）。这个压差为：

Vdrop ＝ 2Vbe ＋Vsat（NPN稳压器） （1）

LDO 稳压器（LDO regulators）

在 LDO(Low Dropout)稳压器（图 2：LDO稳压器内部结构框图）中，导通

管是一个 PNP管。LDO的最大优势就是 PNP管只会带来很小的导通压降，满

载（Full-load）的跌落电压的典型值小于 500mV，轻载（Light loads）时的压降

仅有 10～20mV。LDO的压差为：Vdrop＝ Vsat （LDO 稳压器） （2）

准 LDO 稳压器（Quasi-LDO regulators）

准 LDO（Quasi-LDO）稳压器（图 3： 准 LDO 稳压器内部结构框图）一

经广泛应用于某些场合，例如：5V到 3.3V 转换器。 准 LDO介于 NPN 稳压

器和 LDO 稳压器之间而得名， 导通管是由单个 PNP 管来驱动单个 NPN 管。

因此，它的跌落压降介于 NPN稳压器和 LDO之间：

Vdrop ＝ Vbe ＋Vsat （3）

稳压器的工作原理（Regulator Operation）

所有的稳压器，都利用了相同的技术实现输出电压的稳定（图 4：稳压器工

作原理图）。输出电压通过连接到误差放大器（Error Amplifier）反相输入端

（Inverting Input）的分压电阻（Resistive Divider）采样（Sampled），误差放

大器的同相输入端（Non-inverting Input）连接到一个参考电压 Vref。 参考电压

由 IC内部的带隙参考源(Bandgap Reference)产生。 误差放大器总是试图迫使

其两端输入相等。为此，它提供负载电流以保证输出电压稳定：

Vout = Vref(1 + R1 / R2) （4）

性能比较(Performance Comparison)

NPN，LDO 和准 LDO 在电性能参数上的最大区别是：跌落电压

（Dropout Voltage）和地脚电流（Ground Pin Current）。跌落电压前文已经

论述。为了便于分析，我们定义地脚电流为 Ignd（参见图 4），并忽略了 IC到

地的小偏置电流。那么，Ignd等于负载电流 IL除以导通管的增益。

NPN 稳压器中，达林顿管的增益很高（High Gain）， 所以它只需很小的

电流来驱动负载电流 IL。这样它的地脚电流 Ignd也会很低，一般只有几个 mA。

准 LDO也有较好的性能，如国半（NS）的 LM1085能够输出 3A的电流却只有

10mA的地脚电流。

然而，LDO的地脚电流会比较高。在满载时，PNP管的β值一般是 15～20。

也就是说 LDO的地脚电流一般达到负载电流的 7%。

NPN稳压器的最大好处就是无条件的稳定，大多数器件不需额外的外部电

容。 LDO在输出端最少需要一个外部电容以减少回路带宽（Loop Bandwidth）

及提供一些正相位转移（Positive Phase Shift）补偿。 准 LDO一般也需要有输

出电容，但容值要小于 LDO的并且电容的 ESR局限也要少些。

反馈及回路稳定性（Feedback and Loop Stability）

所有稳压器都使用反馈回路（Feedback Loop）以保持输出电压的稳定。反

馈信号在通过回路后都会在增益和相位上有所改变，通过在单位增益（Unity

Gain，0dB）频率下的相位偏移总量来确定回路的稳定性。

波特图（Bode Plots）

波特图(Bode Plots)可用来确认回路的稳定性，回路的增益（Loop Gain，单位：

dB）是频率（Frequency）的函数（图 5：典型的波特图）。 回路增益及其相

关内容在下节介绍。 回路增益可以用网络分析仪（Network Analyzer）测量。

网络分析仪向反馈回路(Feedback Path)注入低电平的正弦波(Sine Wave)，

随着直流电压（DC）的不断升高， 这些正弦波信号完成扫频，直到增益下降到

0dB。然后测量增益的响应（Gain Response）。

波特图是很方便的工具，它包含判断闭环系统（Closed-loop System）稳定

性的所有必要信息。 包括下面几个关键参数：环路增益（Loop Gain），相位

裕度（Phase Margin）和零点（Zeros）、极点（Poles）。

回路增益（LOOP GAIN）

闭环系统（Closed-loop System）有个特性称为回路增益（Loop

Gain）。在稳压电路中，回路增益定义为反馈信号（Feedback Signal）通过证

个回路后的电压增益（Voltage Gain）。为了更好的解释这个概念，LDO的结构

框图（图 2）作如下修改（图 6：回路增益的测量方法）。

变压器（Transformer）用来将交流信号（AC Signal）注入（Inject）

到"A"、"'B"点间的反馈回路。借助这个变压器，用小信号正弦波（Small-signal

Sine Wave）来"调制"（modulate）反馈信号。可以测量出 A、B两点间的交

流电压（AC Voltage），然后计算回路增益。回路增益定义为两点电压的比

（Ratio）：

Loop Gain ＝ Va / Vb

（5）

需要注意， 从 Vb端开始传输的信号， 通过回路（Loop）时

会出现相位偏移（Phase Shift），最终到达 Va点。相位偏移（Phase Shift）的

多少决定了回路的稳定程度（Stability）。

反馈（FEEDBACK）

如前所述，所有的稳压器都采用反馈（ Feedback）以使输出电压

稳定。输出电压是通过电阻分压器进行采样的（图 6），并且该分压信号反馈到

误差放大器的一个输入端，误差放大器的另一个输入端接参考电压，误差放大器

将会调整输出到导通管（Pass Transistor）的输出电流以保持直流电压（DC

Valtage）的稳定输出。

为了达到稳定的回路就必须使用负反馈（Negative Feedback）。

负反馈，有时亦称为改变极性的反馈（degenerative feedback），与源信号的

极性相反（图 7：反馈信号的相位示意图）。

负反馈与源(Source)的极性相反，它总会阻止输出的任何变化。也就是说，

如果输出电压想要变高（或变低），负反馈回路总会阻止，强制其回到正常值。

正反馈（Positive Feedback）是指当反馈信号与源信号有相同的极性时就

发生的反馈。此时，回路响应会与发生变化的方向一致。显而易见不能达到输出

的稳定，不能消除输出电压的改变，反而将变化趋势扩大了。

当然，不会有人在线性稳压器件中使用正反馈。但是如果出现 180°的相移，

负反馈就成为正反馈了。

相位偏移（PHASE SHIFT）

相位偏移就是反馈信号经过整个回路后出现的相位改变（Phase

Change）的总和（相对起始点）。相位偏移，单位用度（Degrees）表示，通

常使用网络分析仪（network analyzer）测量。理想的负反馈信号与源信号相位

差 180°（如图 8：相位偏移示意图），因此它的起始点在－180°。在图 7中可

以看到这 180°的偏置，也就是波型差半周。

可以看到，从－180°开始，增加 180°的相移，信号相位回到零度，

就会使反馈信号与源信号的相位相同，从而使回路不稳定。

相位裕度（PHASE MARGIN）

相位裕度（Phase Margin，单位：度），定义为频率的回路增益等 0dB（单位

增益，Unity Gain）时，反馈信号总的相位偏移与－180°的差。一个稳定的回路一般需要 20°的相位裕度。

相位偏移和相位裕度可以通过波特图中的零、极点计算获得。

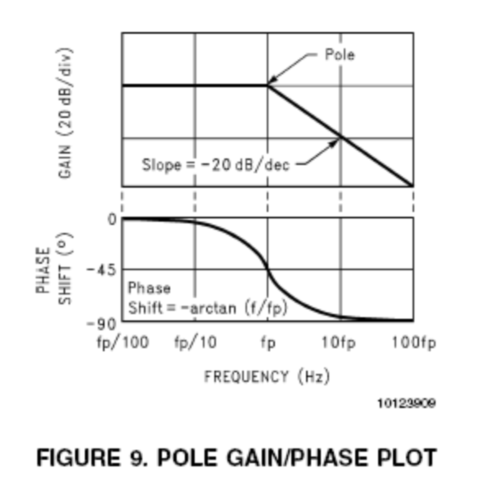

极点（POLES）

极点（Pole）定义为增益曲线(Gain curve)中斜度（Slope）为－20dB/十倍频程

地点（图 9：波特图中的极点）。每添加一个极点，斜度增加 20dB/十倍频程。

增加 n个极点，n ×（－20dB/十倍频程）。每个极点表示的相位偏移都与频率相

关，相移从 0到－90°（增加极点就增加相移）。最重要的一点是几乎所有由极

点（或零点）引起的相移都是在十倍频程范围内。

注意：一个极点只能增加－90°的相移，所以最少需要两个极点来到达－180°（不

稳定点）。

零点（ZEROS）

零点（Zero）定义为在增益曲线中斜度为＋20dB/十倍频程的点（如图 10：波特

图中的零点）。零点产生的相移为 0到＋90°，在曲线上有＋45°角的转变。必须

清楚零点就是"反极点"（Anti-pole），它在增益和相位上的效果与极点恰恰相

反。这也就是为什么要在 LDO稳压器的回路中添加零点的原因，零点可以抵消

极点。

波特图分析

用包含三个极点和一个零点的波特图（图 11：波特图）来分析增益和相位

裕度。

假设直流增益（DC gain）为 80dB，第一个极点（pole）发生在 100Hz处。

在此频率，增益曲线的斜度变为－20dB/十倍频程。1kHz处的零点使斜度变为

0dB/十倍频程，到 10kHz处斜度又变成－20dB/十倍频程。在 100kHz处的第三

个也是最后一个极点将斜度最终变为－40dB/十倍频程。

图 11 中可看到单位增益点（Unity Gain Crossover，0dB）的交点频率

(Crossover Frequency) 是 1MHz 。 0dB 频 帅 有 时 也 称 为 回 路 带 宽

（Loop Bandwidth）。

相位偏移图表示了零、极点的不同分布对反馈信号的影响。为了产生这个

图，就要根据分布的零点、极点计算相移的总和。在任意频率（f）上的极点相

移，可以通过下式计算获得：

极点相移 ＝ －arctan(f/fp) （6）

在任意频率（f）上的零点相移，可以通过下式计算获得：

零点相移 ＝ －arctan(f/fz) （7）

此回路稳定吗？为了回答这个问题，我们根本无需复杂的计算，只需要知道

0dB时的相移（此例中是 1MHz）。

前两个极点和第一个零点分布使相位从－180°变到＋90°，最终导致网络相

位转变到－90°。最后一个极点在十倍频程中出现了 0dB点。代入零点相移公式，

可以计算出该极点产生了－84°的相移（在 1MHz时）。加上原来的－90°相移，

全部的相移是－174°（也就是说相位裕度是 6°）。由此得出结论，该回路不能

保持稳定，可能会引起振荡。

NPN 稳压器补偿

NPN 稳压器的导通管（见图 1）的连接方式是共集电极的方式。所有共集

电极电路的一个重要特性就是低输出阻抗， 意味着电源范围内的极点出现在回

路增益曲线的高频部分。

由于 NPN稳压器没有固有的低频极点，所以它使用了一种称为主极点补偿

（dominant pole compensation）的技术。方法是，在稳压器的内部集成了一个

电容，该电容在环路增益的低频端添加了一个极点（图 12：NPN稳压器的波特

图）。

NPN稳压器的主极点（Dominant Pole）， 用 P1点表示， 一般设置在

100Hz处。100Hz处的极点将增益减小为－20dB/十倍频程直到 3MHz处的第二

个极点（P2）。在 P2处，增益曲线的斜率又增加了－20dB/十倍频程。P2点的

频率主要取决于 NPN 功率管及相关驱动电路， 因此有时也称此点为功率极点

（Ppower pole）。另外，P2点在回路增益为－10dB处出现，也就表示了单位

增益（0dB）频率处（1MHz）的相位偏移会很小。

为了确定稳定性，只需要计算 0dB频率处的相位裕度。

第一个极点（P1）会产生－90°的相位偏移，但是第二个极点（P2）只增加

了－18°的相位偏移（1MHz处）。也就是说 0dB点处的相位偏移为－108°，相

位裕度为 72°，表明回路非常稳定。

需要两个极点才有可能使回路要达到－180°的相位偏移（不稳定点），而

极点 P2又处于高频，它在 0dB处的相位偏移就很小了。

LDO 稳压器的补偿

LDO稳压器中的 PNP导通管的接法为共射方式（common emitter）。它

相对共集电极方式有更高的输出阻抗。由于负载阻抗和输出容抗的影响在低频程

处会出现低频极点（low－frequency pole）。此极点，又称负载极点（load pol

e），用 Pl表示。负载极点的频率由下式计算获得：

F(Pl) ＝1 / (2π × Rload × Cout) （8）

从此式可知，LDO不能通过简单的添加主极点的方式实现补偿。为什么?

先假设一个 5V/50mA的 LDO稳压器有下面的条件 在最大负载电流时，负载极

点（Pl）出现的频率为：

Pl ＝ 1 / (2π × Rload × Cout)＝1/(2π × 100 × 10-5)＝160Hz （9）

假设内部的补偿在 1kHz处添加了一个极点。由于 PNP功率管和驱动电路

的存在，在 500kHz处会出现一个功率极点（Ppwr）。

假设直流增益为 80dB。在最大输出电流时的负载阻值为 RL＝100Ω，输出

电容为 Cout ＝10uF。

使用上述条件可以画出相应的波特图（如图13：未补偿的LDO增益波特图）。

可以看出回路是不稳定的。极点 PL和 P1每个都会产生－90°的相移。在 0

dB处（此例为 40kHz），相移达到了－180°为了减少负相移（阻止振荡），在

回路中必须要添加一个零点。一个零点可以产生＋90°的相移，它会抵消两个低

频极点的部分影响。

因此，几乎所有的 LDO都需要在回路中添加这个零点。该零点一般是通过

输出电容的等效串联电阻（ESR）获得的。

使用 ESR 补偿 LDO

等效串联电阻（ESR）是电容的一个基本特性。可以将电容表示为电阻与

电容的串联等效电路（图 14：电容器的等效电路图）。

输出电容的 ESR在回路增益中产生一个零点，可以用来减少负相移。零点

处的频率值（Fzero）与 ESR和输出电容值密切相关：

Fzero ＝ 1 / (2π × Cout × ESR) （10）

再看上一节的例子（图 13），假设输出电容值 Cout ＝10uF，输出电容的

ESR ＝ 1Ω。则零点发生在 16kHz。图 15的波特图显示了添加此零点如何使不

稳定的系统恢复稳定。

回路的带宽增加了，单位增益（0dB）的交点频率从 30kHz移到了 100kHz。

到 100kHz处该零点总共增加了＋81°相移（Positive Phase Shift）。也就是减

少了极点 PL和 P1造成的负相移（Negative Phase Shift）。 极点 Ppwr处在

500kHz，在 100kHz处它仅增加了－11°的相移。累加所有的零、极点，0dB处

的总相移为－110°。也就是有＋70°的相位裕度，系统非常稳定。

这就解释了选择合适 ESR值的输出电容可以产生零点来稳定 LDO系统。

ESR和稳定性

通常所有的 LDO都会要求其输出电容的 ESR值在某一特定范围内，以保

证输出的稳定性。 LDO制造商会提供一系列由输出电容 ESR和负载电流（Lo

ad Current）组成的定义稳定范围的曲线（图 16：典型 LDO的 ESR稳定范围

曲线），作为选择电容时的参考。

要解释为什么有这些范围的存在，我们使用前面提到的例子来说明 ESR的

高低对相位裕度的影响。

高 ESR

同样使用上一节提到的例子，我们假设 10uF输出电容的 ESR增加到 20Ω。

这将使零点的频率降低到 800Hz（图 17：高 ESR引起回路振荡的波特图）。

降低零点的频率会使回路的带宽增加，它的单位增益（0Db）的交点频率从

100kHz 提高到 2MHz。 带宽的增加意味着极点 Ppwr 会出现在带宽内（对比

图 15）。分析图 17波特图中曲线的相位裕度，发现如果同时拿掉该零点和 P1

或 PL中的一个极点，对曲线的形状影响很小。也就是说该回路受到－90° 相移

的低频极点和发生－76° 相移的高频极点 Ppwr共同影响。

尽管有 14° 的相位裕度，系统可能会稳定。但很多经验测试数据显示，当

ESR ＞10Ω时，由于其它的高频极点的分布（在此简单模型中未表示）很可能

会引入不稳定性。

低 ESR

选择具有很低的 ESR的输出电容，由于一些不同的原因也会产生振荡。继

续沿用上一节的例子，假定 10uF输出电容的 ESR只有 50mΩ，则零点的频率

会变到 320kHz（图 18：低 ESR引起回路振荡的波特图）。

不用计算就知道系统是不稳定的。两个极点 P1和 PL在 0dB处共产生了－

180°的相移。如果要系统稳定，则零点应该在 0dB点之前补偿正相移。然而，

零点在 320kHz处，已经在系统带宽之外了，所以无法起到补偿作用。

输出电容的选择

综上，输出电容是用来补偿 LDO稳压器的，所以选择时必须谨慎。基本上

所有的 LDO应用中引起的振荡都是由于输出电容的 ESR过高或过低。

LDO的输出电容，通常钽电容是最好的选择（除了一些专门设计使用陶瓷

电容的 LDO，例如：LP2985）。测试一个 AVX的 4.7uF钽电容可知它在 25℃

时 ESR为 1.3Ω，该值处在稳定范围的中心（图 16）。

另一点非常重要，AVX电容的 ESR在－40℃到＋125℃温度范围内的变化

小于 2:1。铝电解电容在低温时的 ESR会变大很多，所以不适合作 LDO的输出

电容。

必须注意大的陶瓷电容（≥1uF）通常会用很低的 ESR（＜20mΩ），这几

乎会使所有的 LDO稳压器产生振荡（除了 LP2985）。如果使用陶瓷电容就要

串联电阻以增加 ESR。大的陶瓷电容的温度特性很差（通常是 Z5U型），也就

是说在工作范围内的温度的上升和下降会使容值成倍的变化，所以不推荐使用。

准 LDO补偿

准 LDO（图 3）的稳定性和补偿，应考虑它兼有 LDO和 NPN稳压器的特

性。因为准 LDO稳压器利用 NPN导通管，它的共集电极组合也就使它的输出

极（射极）看上去有相对低的阻抗。

然而，由于 NPN的基极是由高阻抗 PNP电流源驱动的，所以准 LDO的输

出阻抗不会达到使用 NPN达林顿管的 NPN稳压器的输出阻抗那样低，当然它

比真正的 LDO的输出阻抗要低。

也就是说准 LDO的功率极点的频率比 NPN稳压器的低，因此准 LDO也需

要一些补偿以达到稳定。当然了这个功率极点的频率要比 LDO的频率高很多，

因此准 LDO只需要很小的电容，而且对 ESR的要求也不很苛刻。

例如，准 LDO LM1085可以输出高达 3A的负载电流，却只需 10uF的输出

钽电容来维持稳定性。准 LDO制造商未必提供 ESR范围的曲线图，所以准 LDO

对电容的 ESR要求很宽松。

有的 LDO 允许低 ESR

国版（NS）的两款 LCO，LP2985和 LP2989，要求输出电容贴装象陶瓷电

容一样超低 ESR。 这种电容的 ESR可以低到 5～10mΩ。 然而这样小的 ESR

会使典型的 LDO稳压器引起振荡（图 18）。

为什么 LP2985在如此低 ESR的电容下仍能够稳定工作？ 过半在 IC内部

放置了钽输出电容来补偿零点。这样做是为了将可稳定的 ESR的上限范围下降。

LP2985的 ESR稳定范围是 3Ω到 500MΩ，因此它可以使用陶瓷电容。未在内

不添加零点的典型 LDO的可稳定的 ESR的范围一般为 100mΩ-5Ω，只适合使

用钽电容并不适合使用陶瓷电容。

要弄清 ESR取之范围上限下降的原因，请参考图 15。上文提到，此 LDO

的零点已被集成在 IC内部。因此外部电容产生的零点必须处在足够高的频率，

这样就不能使带宽很宽。否则，高频极点会产生很大的相移从而导致振荡。

使用场效益管（FET）作为导通管 LDO的优点

LDO稳压器可以使用 P-FET（P沟道场效应管）作为导通管（图 19：P沟

道场效应管 LDO内部结构框图）。

为了阐述使用 Pl-FET LDO 的好处，在 PNP LDO（图 2）重要驱动 PNP功率管

就需要基极电流。基极电流由地脚（ground pin）流出并反馈回反相输入电压端。

因此，这些基极驱动电流并未用来驱动负载。它在 LDO稳压器中耗损的功耗由

下式计算：

PWR（Base Drive）＝Vin × Ibase （11）

需要驱动 PNP管的基极电流等于负载电流除以β值（PNP管的增益）。在

一些 PNP LDO稳压器中β值一般为 15～20（与负载电流相关）。此基极驱动电

流产生的功耗可不是我们期望的（尤其是在电池供电的低功耗应用中）。P沟道

场效应管（P-FET）的栅极驱动电流极小，较好地解决这个问题。

P-FET LDO稳压器的另一个优点，是通过调整场效应管（FET）的导通阻

抗（ON-resistance）可以使稳压器的跌落电压更低。 对于集成的稳压器而言，

在单位面积上制造的场效应功率管（FET power transistors）的导通阻抗会比双

极型开关管（Bipolar ONP Devices）的导通阻抗低。这就可以在更小封装

（Packages）下输出更大的电流。
