在荣耀Magic2发布后,大家一直都认为其滑盖设计与小米MIX3是不同的,其中也包括我,不过在看过拆机后发现,Magic2其实也是滑的盖,只不过在细节上有所不同,接下来通过官方拆机图片来和大家了解Magic2的滑盖结构以及屏幕指纹是如何做的!

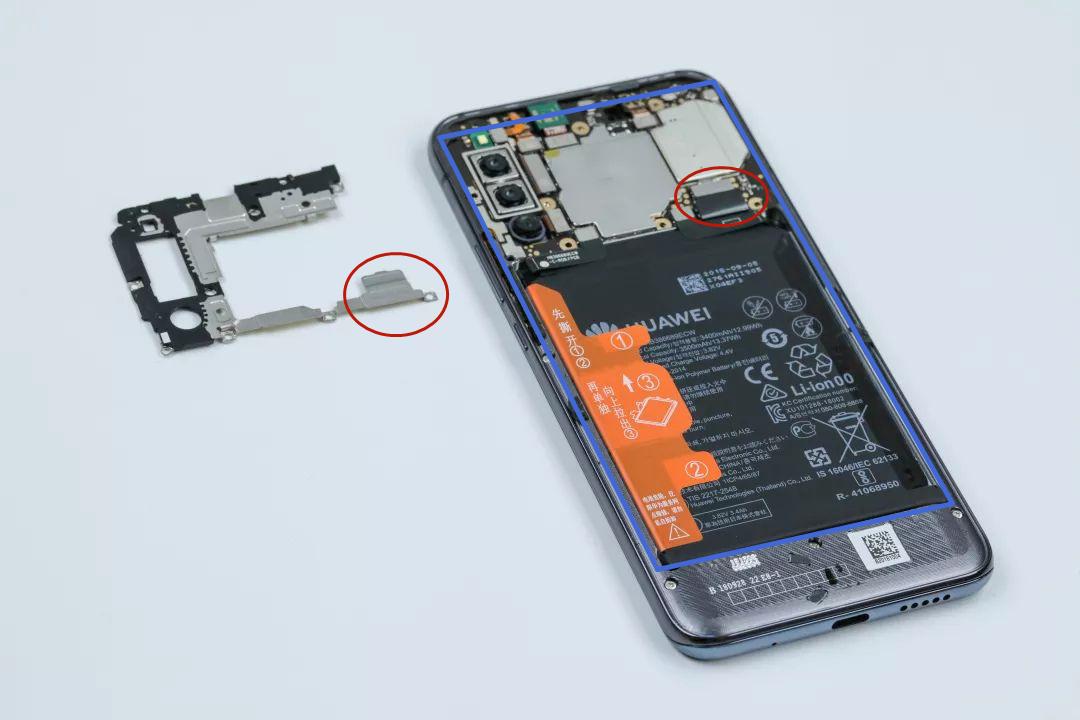

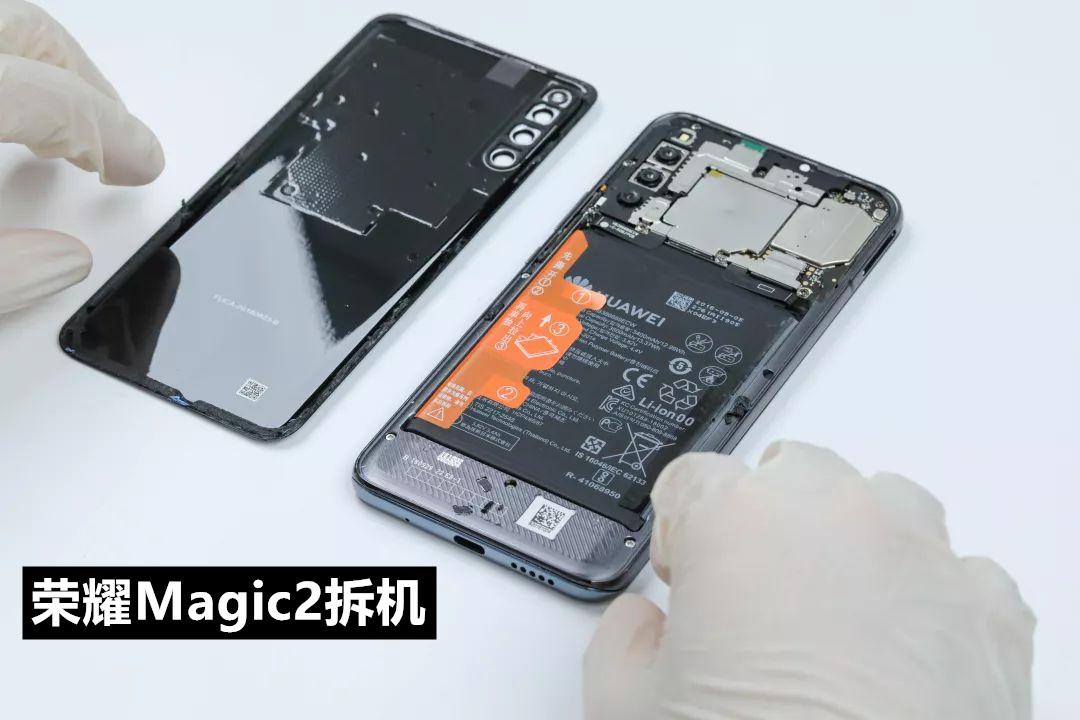

当拆开后盖时就发现,主板与电池并没有分离,而副板是被中框盖住的,也就是说主板与电池并非置于屏幕一侧,另外拆下主板盖板后发现盖板上并没有密封处理!

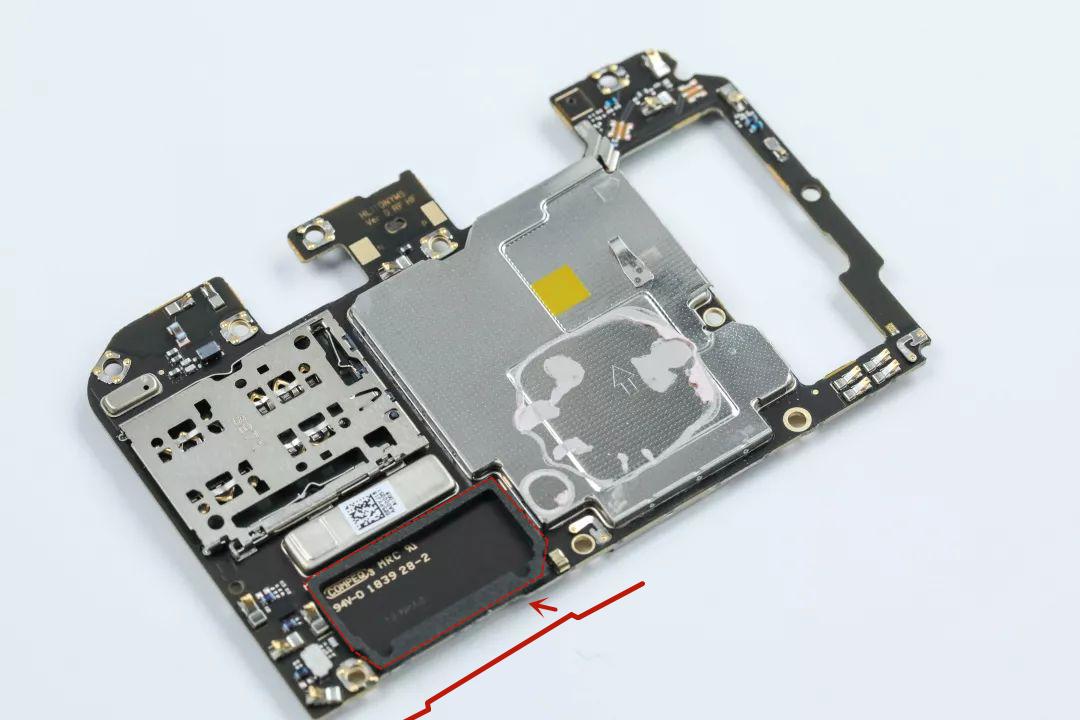

本以为会像MIX3一样用盖板堵住这个屏幕排线窟窿,而荣耀的处理方法是用主板堵住窟窿,能看到主板右下角有一圈泡棉,来做密封,排线是通过泡棉下方的小豁口伸出来,这样做泡棉区域的主板,正面是可以利用上的,而小米那种在主板开口就要提高主板集成度,至于密封性两者是一样的,个人感觉荣耀这样做好一些!

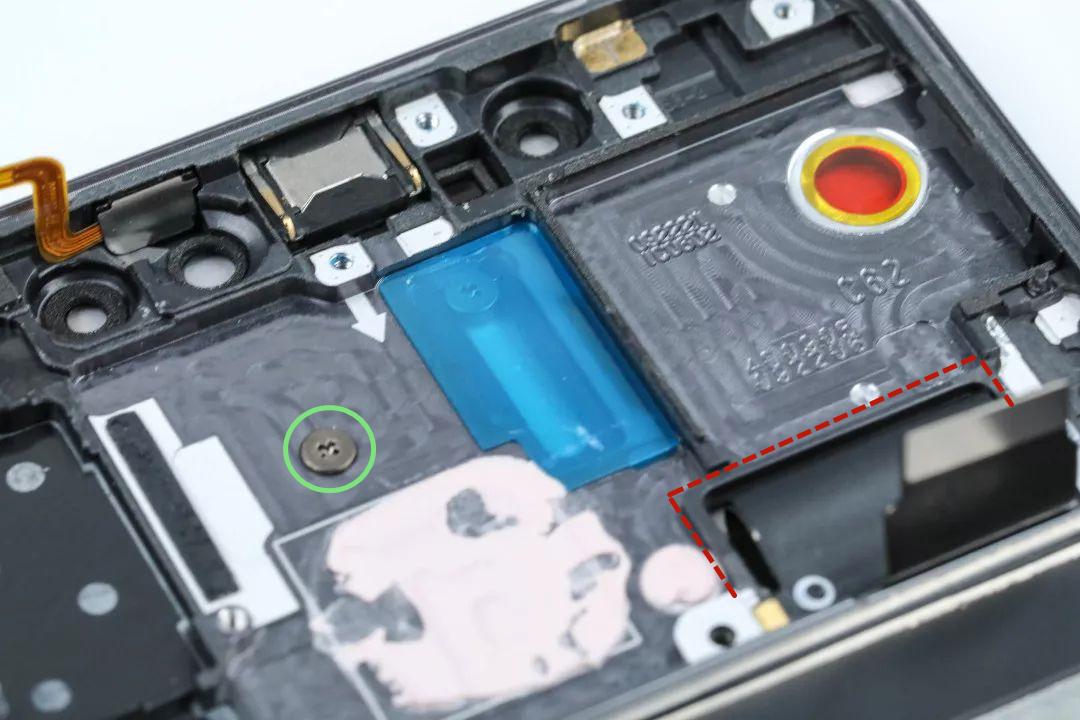

拆下主板后,绿圈这颗螺丝是用来固定主滑轨,蓝色位置是一个小滑轨,这个小滑轨主要作用是固定屏幕防止左右晃动,另一作用是带来金属撞击声,旁边的红圈处理应该是为了减重,下方排线开孔同样是有一圈泡棉,与主板对应!

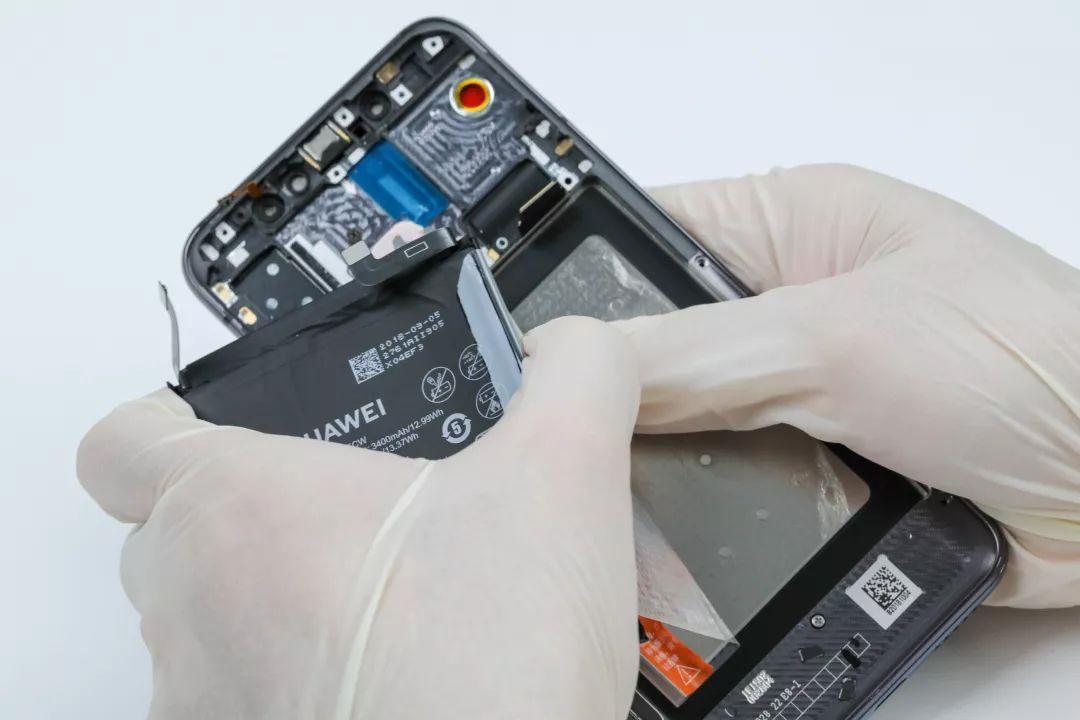

电池用一层胶布固定在滑轨上,胶布起到密封,下面滑轨就是外部了!

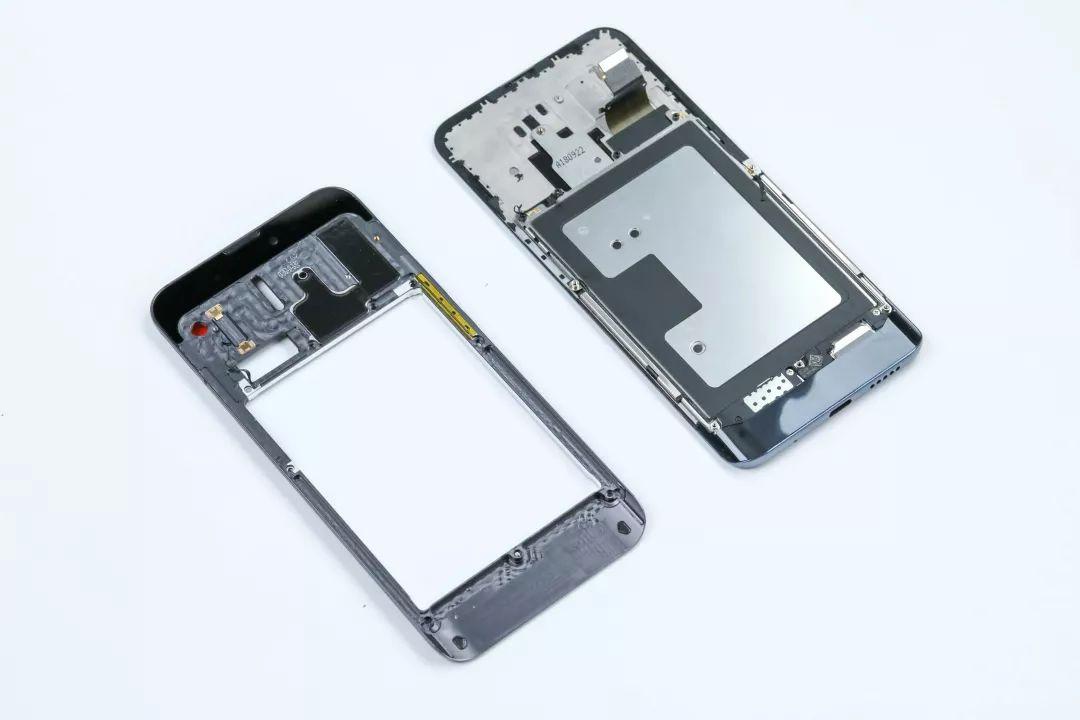

分离中框与屏幕,发现滑轨是置于屏幕一侧,共有10颗螺丝与中框固定,其中为何会伸出一块,我猜测是平衡小滑轨,因为小滑轨并不是在机身正中间,与MIX3不同的是,Magic2的滑轨是突出屏幕的,并且是双层滑轨,而MIX3是单层滑轨,且是在屏幕一侧挖槽,使的滑轨与屏幕是平齐的,这也是为什么荣耀Magic2缝隙要比MIX3大一点!

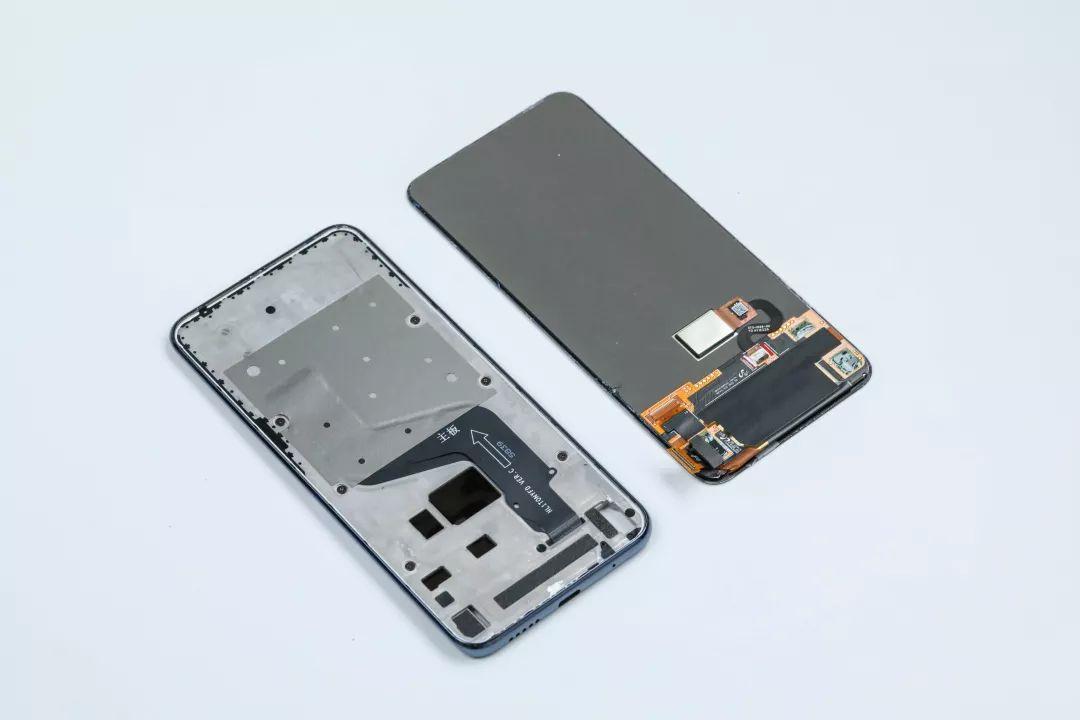

为什么滑轨会凸出屏幕,因为要放屏下指纹,屏幕也是有中框的,用来固定屏下指纹,另外屏幕排线与指纹排线和在一起,连接到副板,副板伸出两条排线连接主板,也就是说,滑动区域是有两条排线在滑动,理论讲故障率翻倍,但现在这排线也不拍弯,基本不用担心!
看下来发现荣耀这样设计主要就是为了屏幕指纹,付出的代价是机身内部与外界孔缝多,相比MIX3只有一个窟窿,密封要麻烦很多,如果一处没做好内部就要进灰,如果MIX3也用这样设计,似乎磁铁就没地方放了,总的来说,Magic2内部结构更加复杂,为屏幕指纹妥协太多,基本上优缺点也正好与MIX3互补!
