SOAIY索爱是一个以多媒体系列产品为基础的老牌影音数码品牌,旗下产品涵盖了蓝牙耳机、液晶电视、智能音响、蓝牙音响、K歌娱乐设备、手机、扩音器等众多品类,主要走“年轻时尚、青春活力”路线,致力于为当下年轻时尚人群提供美好视听生活。
SOAIY索爱A9 TWS电竞耳机是一款支持音乐/游戏双模式的产品,游戏模式提供超低延时,带来音画同步的流畅游戏体验;内部搭载MEMS硅麦克风,为团战交流提供清晰通话;支持蓝牙5.0连接,拥有约4小时的单次续航时间,充电盒可额外提供5-6次续航。下面来看看这款产品的详细拆解报告吧~
一、SOAIY索爱A9 TWS电竞耳机开箱
SOAIY索爱A9 TWS电竞耳机包装盒采用了黑色背景,正面展示有产品的整体外观,品牌LOGO和产品名称。
充电盒背面,介绍有产品的功能特点和参数信息。功能特点:蓝牙5.0,低延时、真无线、双耳通话;监牙协议:HSP HFP A2DP,AVRCP,灵敏度:93±3dB,额定输入:5.0V-400mA,尺寸:76.2mm*42.9mm*23mm,频响范围:20Hz-20KHz,深圳市索爱创新科技有限公司出品。
包装盒侧边设计有品牌LOGO。
包装盒内部物品有充电盒、耳机、耳塞、充电线和产品说明书。
两副不同尺寸的硅胶耳塞,耳机上预装一副,总共三种规格,用于满足不同用户的使用需求。
充电盒充电线采用了USB-A to Type-C接口。
SOAIY索爱A9 TWS电竞耳机充电盒采用了圆角方形设计,机身类钻石切割,呈现不同层次的平面,观感非常硬朗。座舱四周设计有多处指示灯,用于提升游戏氛围感。
机身背面外观一览。
机身侧边外观一览。
充电盒底部设置Type-C充电接口,印有参数信息。型号:A9,输入:5V-500mA,容量:400mAh ,中国制造。
打开充电盒盖,内部耳机放置状态一览。
取出耳机,座舱内部结构一览,雕刻有L/R左右标识,便于用户区分。
座舱底部为耳机充电的金属顶针特写。
SOAIY索爱A9 TWS电竞耳机整体外观一览,耳机采用了柄状的入耳式设计。
耳机外侧外观一览,耳机柄扁平设计,层次感丰富,并融入了炫酷的“飞镖”型指示灯,为游戏提供氛围感。
耳机内侧外观一览,采用乐亮面质感,耳机头入耳曲线圆润饱满,佩戴与耳廓舒适稳定贴合。
耳机头内侧的调音孔特写,用于保障音腔内部空气流通。
耳机头侧边的泄压孔特写,用于保障腔体内部空气流通。
耳机柄内侧的充电触点特写,中间雕刻有L/左标识。
耳机柄底部的麦克风拾音孔特写。
取掉耳塞,耳机出音嘴特写,银色金属网罩防护,防止异物进入音腔。
经我爱音频网实测,SOAIY索爱A9 TWS电竞耳机整机重量约为37.1g,非常轻盈便携。
单只耳机重量约为4.2g。
我爱音频网采用CHARGERLAB POWER-Z KM003C对SOAIY索爱A9 TWS电竞耳机进行充电测试,输入功率约为0.15W。
二、SOAIY索爱A9 TWS电竞耳机拆解
通过开箱,我们详细了解了SOAIY索爱A9 TWS电竞耳机的外观设计,下面进入拆解部分,看看内部结构及硬件配置信息~
充电盒拆解

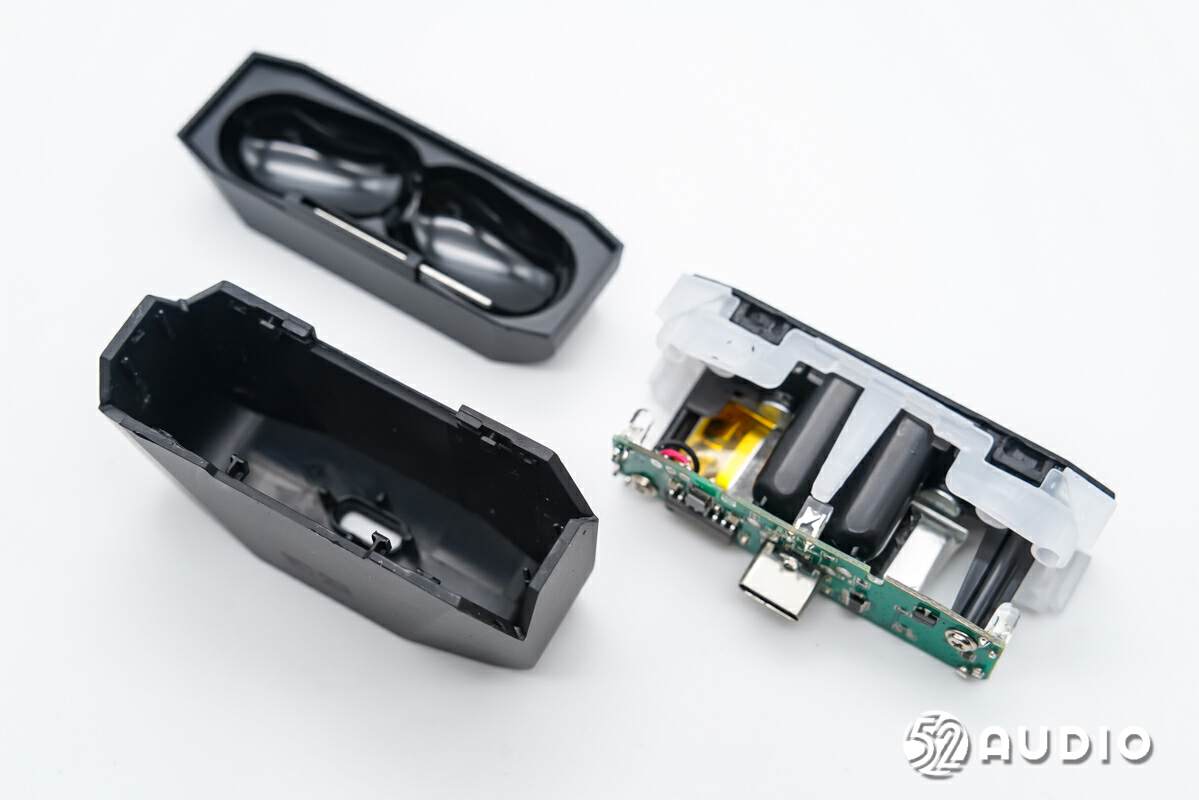

拆开充电盒外壳,取出内部座舱结构。
外壳内侧结构一览,Type-C接口开孔设置加强筋,提升结构强度。
座舱一侧结构一览,固定有透明导光柱。
座舱另外一侧结构一览,设置电池单元。
座舱底部通过螺丝固定主板。
卸掉螺丝,取出主板和电池单元。
座舱底部结构一览,设置有四颗磁铁用于吸附固定耳机和充电盒盖。
充电盒主板一侧电路一览,四周设置有5颗LED指示灯。
充电盒主板另外一侧电路一览。
为耳机充电的Pogo Pin连接器特写。
LED指示灯特写,用于反馈充电状态。
主板边缘的LED灯珠特写,为充电盒氛围灯提供光源,两侧设置有四颗。
INJOINIC英集芯IP5513是一款集成5V升压转换器、锂电池充电管理、电池电量指示的多功能电源管理SoC,为TWS蓝牙耳机充电仓提供完整的电源解决方案。IP5513的高集成度与丰富功能,使其在应用时仅需极少的外围器件,并有效减小整体方案的尺寸,降低BOM成本。
IP5513内置一个5V输出、同步整流的升压DC-DC,功率管内置,提供最大300mA输出电流,升压效率高至93%;IP5513的线性充电提供最大500mA充电电流, 可灵活配置最大充电电流。内置IC温度和输入电压智能调节充电电流功能。
IP5513可实现TWS对耳独立入仓检测,检测到耳机入仓后自动进入耳机充电模式,耳机充满后自动进入休眠状态,静态电流最低可降至30uA。可灵活定制耳机充满判饱电流,充满电流检测精度高达1mA。 IP5513内置MCU,可灵活定制4/3/2/1颗LED或188数码管电量显示。内置10bit ADC,可准确计算电池电量。
INJOINIC英集芯IP5513详细资料图。据我爱音频网拆解了解到,目前已有荣耀、realme、联想、传音、漫步者、倍思、万魔、嘿喽、声阔、公牛、名创优品、酷狗、创维、索爱、山水、水月雨、声智、云仕、充客、海尔兄弟、魔声、诺必行、利威朗、影巨人、乔威、AnkerWork、纳拓、机乐堂、Nothing、sanag、Skullcandy、MOZOTER、HYUNDAI、onn.沃尔玛、ROBOT、Urbanfun、Btootos、kaiboaudio、Loca,中兴、JLab、QCY、海贝、网易云音乐、喜马拉雅、Pioneer、魔声、PIHEN、傲基、MPOW、BoAt、诺基亚、Ambie等大量品牌的TWS耳机充电盒采用英集芯的电源管理方案。
配合电源管理芯片工作的2.2μh功率电感。
Type-C充电母座特写。
丝印D30W的过压保护IC。
充电盒内置锂电池型号:ST 751535,标称电压:3.7V,额定容量:380mAh 1.41Wh,来自深圳市神通天下科技有限公司。
撕开绝缘保护,电池保护板一侧电路一览。
电池保护板另外一侧电路一览。
丝印DW01L锂电保护IC,负责电池的过充电、过放电、过电流等保护。
丝印05的MOS管,配合锂电保护IC工作。
耳机拆解
取掉耳机柄背部盖板。
盖板内侧结构一览,上方设置有导电海绵用于触摸控制,下方为麦克风的透明拾音结构。
腔体内部主板单元结构一览。
掀开主板,下方有导线连接。
沿合模线拆开音腔。
前腔内部扬声器单元结构一览。
后腔内部固定电池。
取出电池和主板,电池和扬声器导线分别与主板连接。
后腔内部结构一览,泄压孔内侧贴有防水透气膜防护。
耳机主板一侧电路一览。
耳机主板另外一侧电路一览。
连接充电盒为耳机充电的金属铜柱连接器特写。
镭雕G084的MEMS麦克风特写,用于语音通话功能拾音。
镭雕YL240的晶振特写,用于提供时钟。
陶瓷蓝牙天线特写,用于无线信号收发。
JL杰理AD6973D蓝牙音频SoC,用于无线连接和音频数据处理。
用于连接触摸控制的导电海绵的金属连接器。
LED指示灯特写,用于反馈蓝牙配对状态。
取出前腔内部的扬声器。
前腔底部结构一览,调音孔通过细密丝网防护。
扬声器正面振膜特写,覆盖有羊毛纤维,提升音频性能。
扬声器背面特写,四周设置有圆形调音孔,通过丝网防护。
扬声器与一元硬币大小对比。
经我爱音频网实测,扬声器直径约为13mm。
耳机内置软包锂电池,通过高温绝缘胶带保护。
撕开外部绝缘保护,电池设置有电路保护板,电芯上丝印参数信息,型号:ST 501012,标称电压:3.7V,能量:0.15Wh,同样来自ST神通天下。
丝印1JGAA的锂电保护IC,用于电池的充放电保护。
SOAIY索爱A9 TWS电竞耳机拆解全家福。
三、我爱音频网总结
SOAIY索爱A9 TWS电竞耳机在外观方面,采用了比较硬朗的设计风格,并融入了众多的指示灯,来提升游戏的氛围感。柄状的入耳式耳机,入耳曲线圆润饱满,佩戴比较贴合耳廓,搭配适合的耳塞,佩戴舒适稳固。不过对于小耳廓的用户而言可能会比较撑。
内部主要配置方面,充电盒内置神通天下380mAh锂电池,采用了INJOINIC英集芯IP5513负责内置电池的充放电管理,同时支持独立入仓检测、电池电量指示等功能。耳机内部搭载了13mm动圈单元,内置神通天下0.15Wh锂电池,单耳采用一颗MEMS麦克风拾音。
