拆解报告:三星无线充电底座(EP-P3100)

 人阅读 | 作者yiyi | 时间:2024-01-16 07:00

三星近期推出了一款卧式无线充电底座新品,兼容Qi设备,可为手机或手表充电,搭载5V、9V两种充电模式,官方售价458元。接下来充电头网要为大家带来的就是三星无线充电底座这款新品的拆解报告。

一、三星无线充电底座开箱

包装沿用三星一贯的黑色风格,顶部设有提手,方便携带和零售展示。正面印有产品名称三星无线充电底座,以及产品的外观轮廓。右下角标有一行小字“配备电源适配器”,可见是内置了一整套充电套装的,无需用户另行购买充电器,到手即用。

包装背面为产品主要规格参数,注明了该产品支持Qi认证产品,并兼容三星自家全部无线充电设备。

包装右侧贴有产品主要特征图标:加速无线充电,支持多种移动设备(手机、手表等),兼容Qi认证产品。

包装左侧标有一行表明产品支持无线快充的小字:快捷简便的加速无线充电。

底部贴有标签,产品名称无线充电底座,产品型号:EP-P3100。右下角为Qi认证以及合格证书Logo,可见产品是通过了Qi认证的,安全性和兼容性有保障。

接下来开始正式的开箱环节。

打开包装,可以看到产品本体,以及其它配件。

包装内容包括:无线充电底座,电源适配器(AFC)&连接线,使用指南。

USB-C数据线。

数据线接口为USB-A至USB-C。

电源适配器型号为EP-TA200。

使用ChargerLab POWER-Z FL001测试仪对电源适配器进行快充协议检测,显示支持QC2.0(9V)和AFC(9V)快充协议。

产品中心位置印有ADVANCED CHARGE。

表面波浪形,中心突出,方便放置智能手表进行无线充电。

型号EP-P3100,输入参数5V2A、9V1.67A。生产厂:三星电子有限公司。标有“Qi”认证Logo,说明产品是通过了Qi认证的。

产品底部侧边周围分布有一整圈散热孔。

侧边有一颗LED指示灯,用于指示设备的工作状态。

搭载USB-C接口。

使用三星无线充电底座对三星S8进行无线充电。

ChargerLab POWER-Z FL001测试仪显示输入功率为8.5W左右。

三星S8亮屏显示设备状态:快速无线充电中。

对iPhone XS Max进行无线充电,输入端功率为5W左右(5.1V1.0A),可见仅可为iPhone进行普通5W无线充电,不支持无线快充。

二、三星无线充电底座拆解

撕开底座的防滑垫,露出隐藏的固定螺丝。

一共4颗螺丝。

取下底部盖板,露出PCB板,后盖内部有LED导光柱。

底部盖板侧边分布有不少散热孔。

风道图:蓝色为进风口,标红部分为出风口部分。

风道图侧面视角。

PCB正面,IDT方案,双线圈。

PCB背面没有任何元器件,PCB下面是散热风扇,在充电过程中为PCB和线圈散热。

东芝出品的GH96-08943A超薄风扇,规格5V 0.14A(0.7W)。

USB-C母座,京瓷KYOCERA K86,过孔焊接,牢固稳定,PCB周围一圈过孔,避免泄露干扰。

将风扇分离出来,可以看到底下还有一层塑料夹层,起到固定风扇以及分隔的作用。

卸下塑料夹层,初步露出线圈。

将PCB板和线圈从正面面板上分离出来。

两块线圈叠在一起,一大一小,分别对应手机和智能手表的无线充电。

美国IDT P9236无线充电发射端解决方案,三星前几代无线充也使用过这颗芯片。旁边4H818,为IDT方案的外挂存储器。

输入过压过流保护元件。

上面为ABOV单片机,下面为IDT 9090I切换开关。

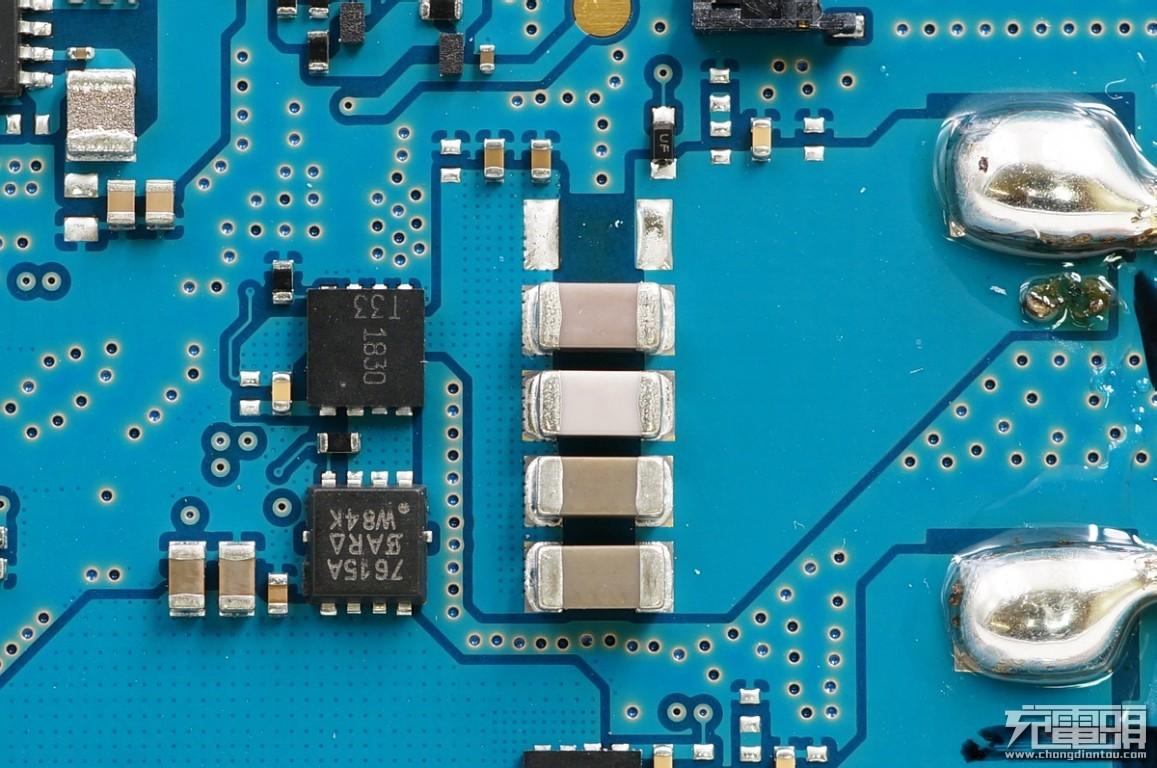

4颗MLCC滤波电容。丝印7615A,Vishay威世SI7615ADN MOS管。丝印T33的无线充电驱动MOS,据了解其型号为DMT3009UDT,是Diodes专为三星定制,双N复合。

另外一组电容是无线充电的谐振电容,线圈焊点非常饱满圆润。

2Pin排线座,用于为散热风扇供电,镀金颜色很好。

丝印AgABB,同步整流降压芯片,为单片机和无线充电芯片供电。

拆解全家福。

三、充电头网拆解总结

三星无线充电底座采用卧式造型,配备双线圈,可支持手机或手表无线充电。仍然搭载主动散热风扇,以降低无线充电时的温升。采用美国IDT方案,芯片型号IDT P9236也与前几代三星无线充一致。总之,整体做工用料依然保持一线大厂水准
