第一次看到「moto 360」时不由得被其简约大气的 ID（Industrial Design） 惊艳到。可点亮屏幕，下方的黑块却让人大跌眼镜。如今，moto 已推出「新一代 moto 360」，可是 moto 非但没有“悔改之心”，还在逼死强迫症患者的路上越走越远。不仅屏幕底部的黑块还在，按钮和 MIC 还移到了斜对角。现在就让 ZEALER 的工程师带大家看看，moto 到底安的什么“芯”。

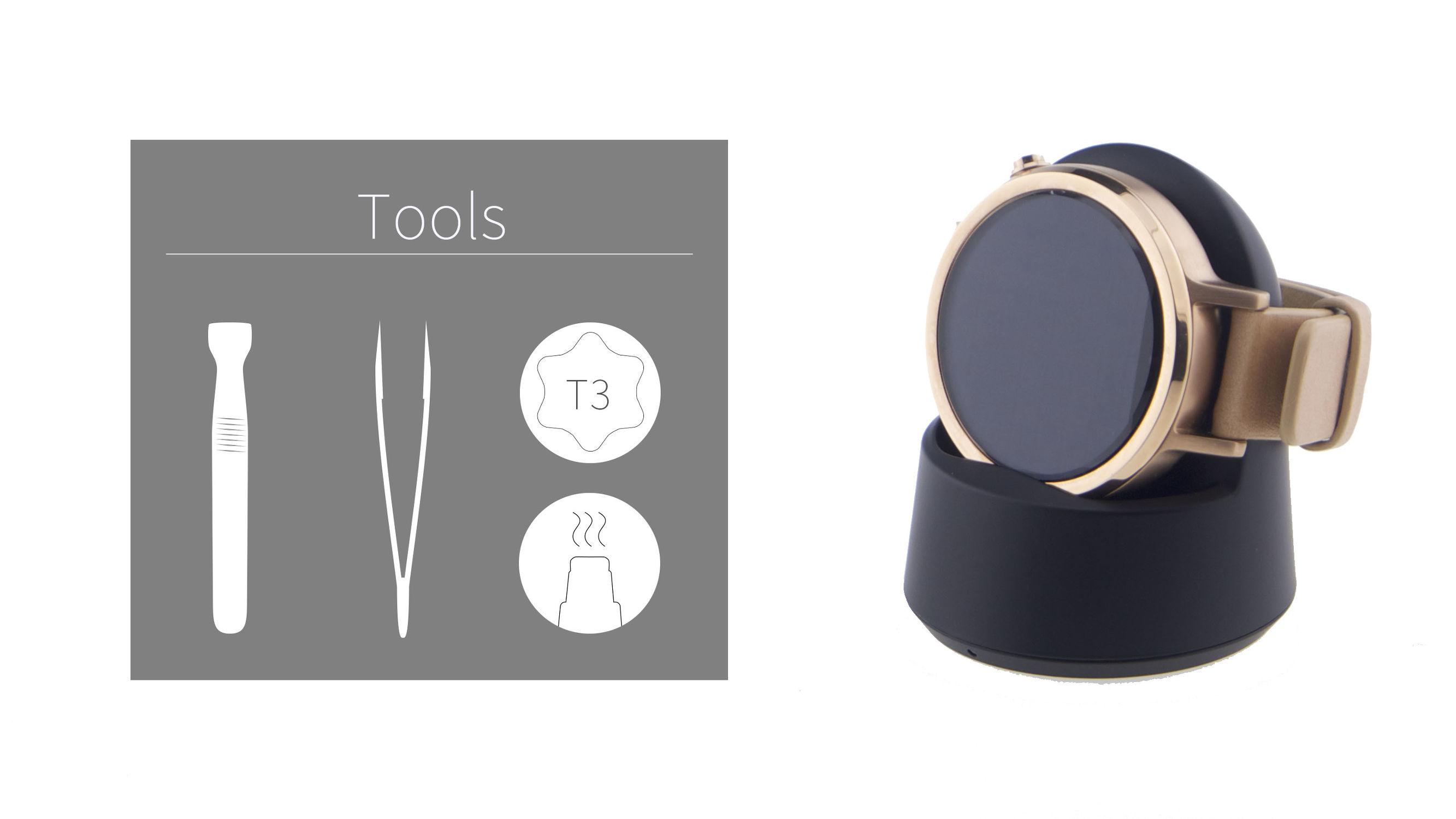

▲ 本次拆解所需工具：
「金属撬棒」、「镊子」、「T3 螺丝刀」、「热风枪」。
Step 1：拆卸「表带」

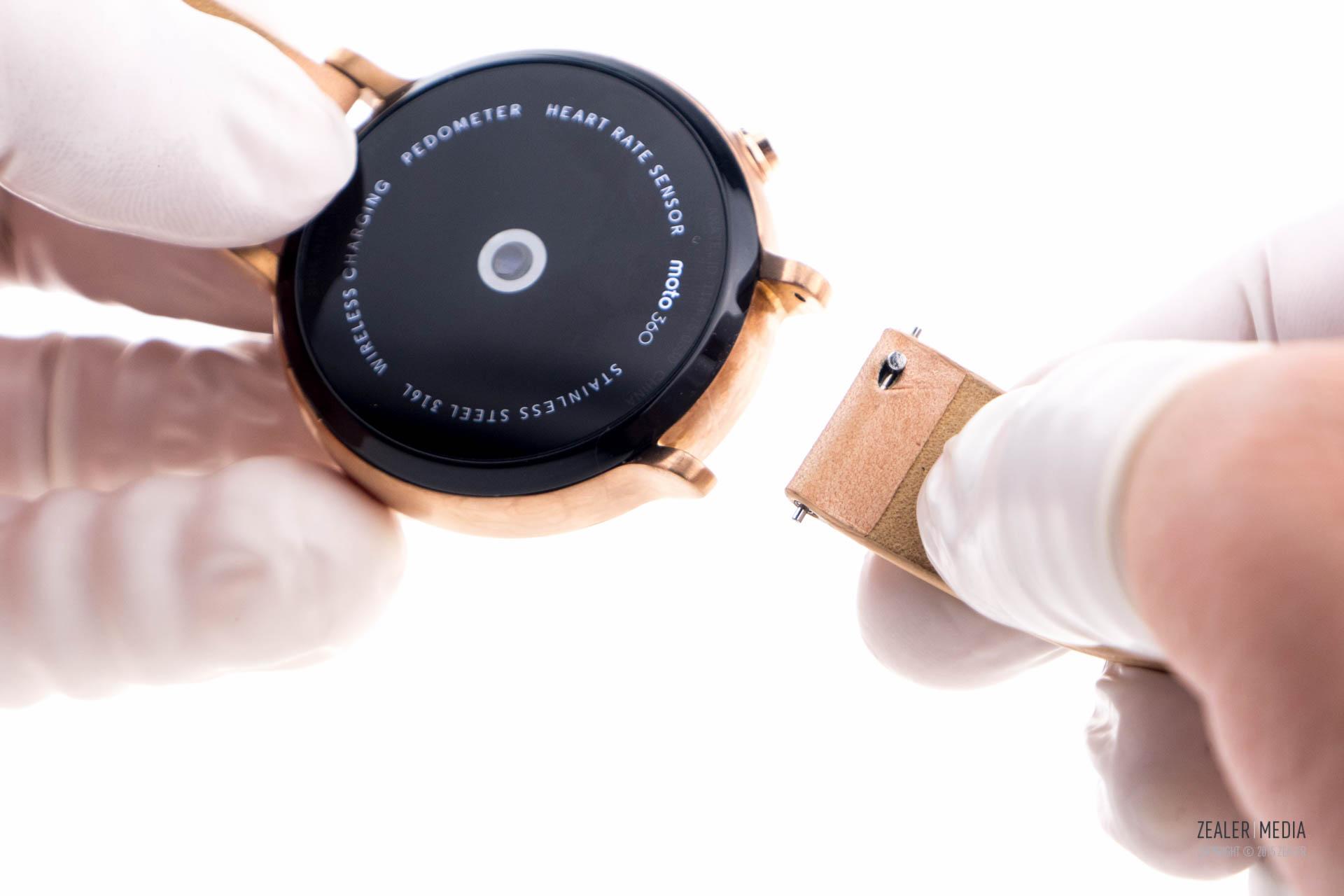

▲向内拨动滑块，拆卸表带。
Step 2：拆卸「后盖」
▲从「MIC」处的缺口掀开塑胶装饰件。

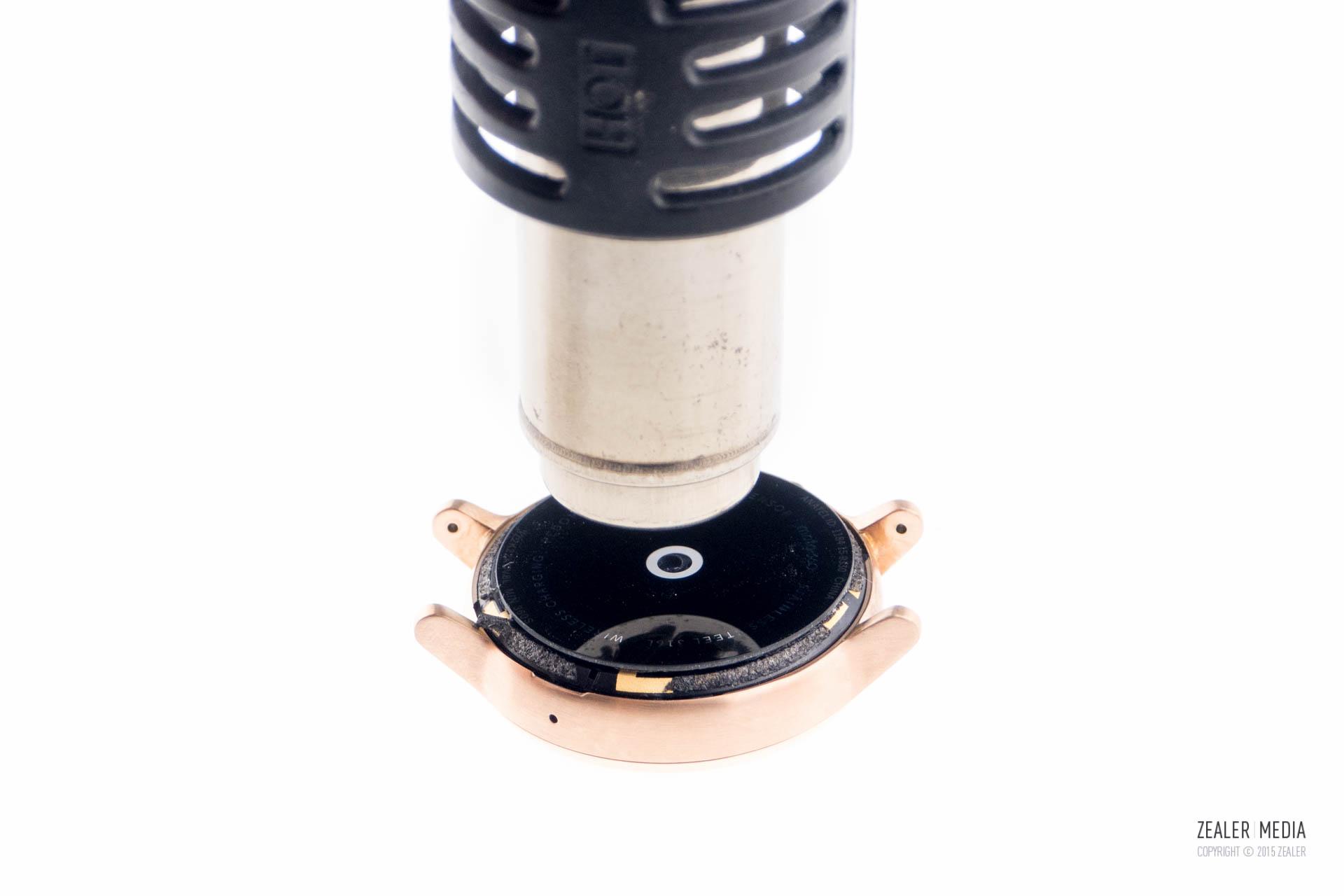

▲对「后盖」轻微加热。

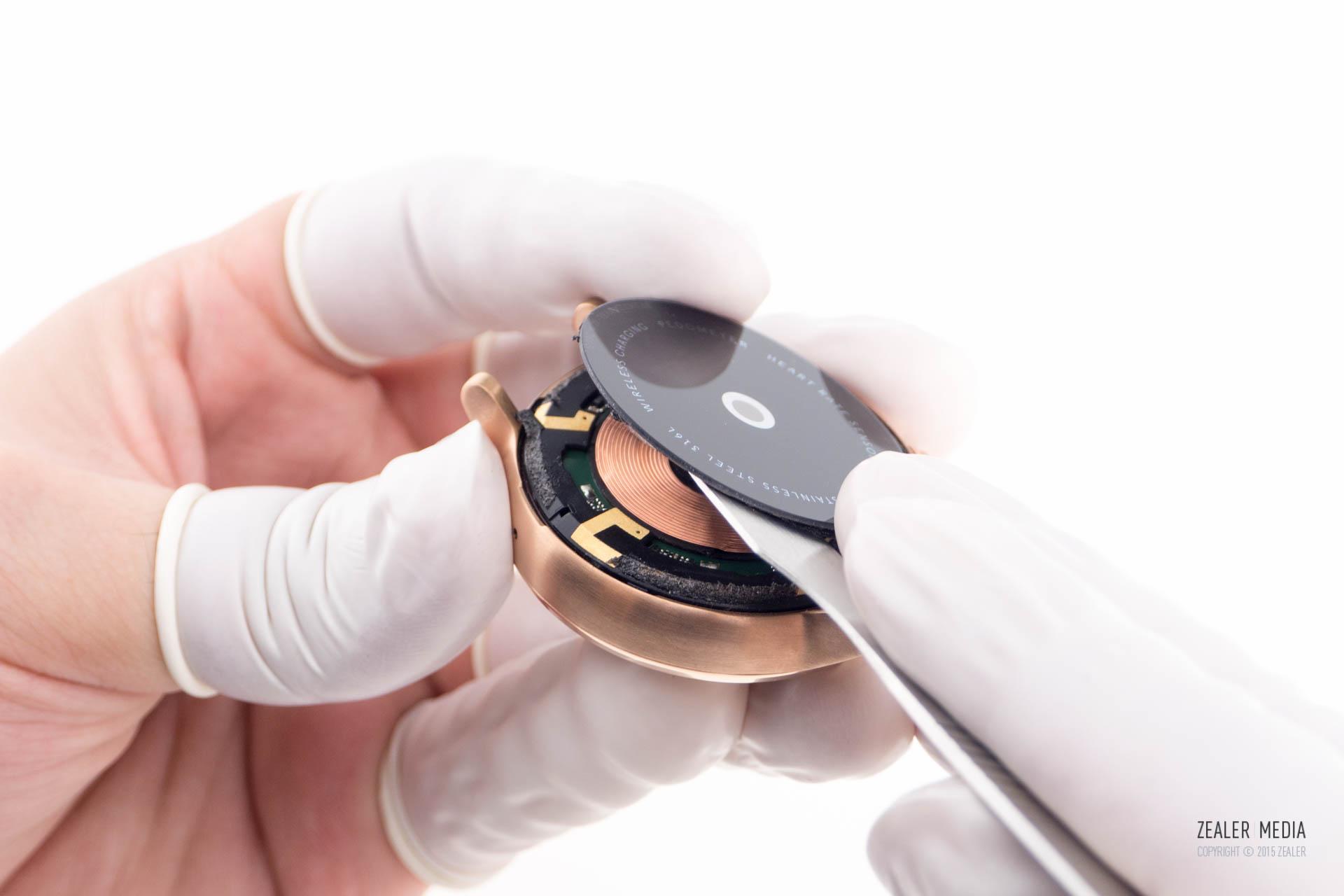

▲掀开「后盖」。

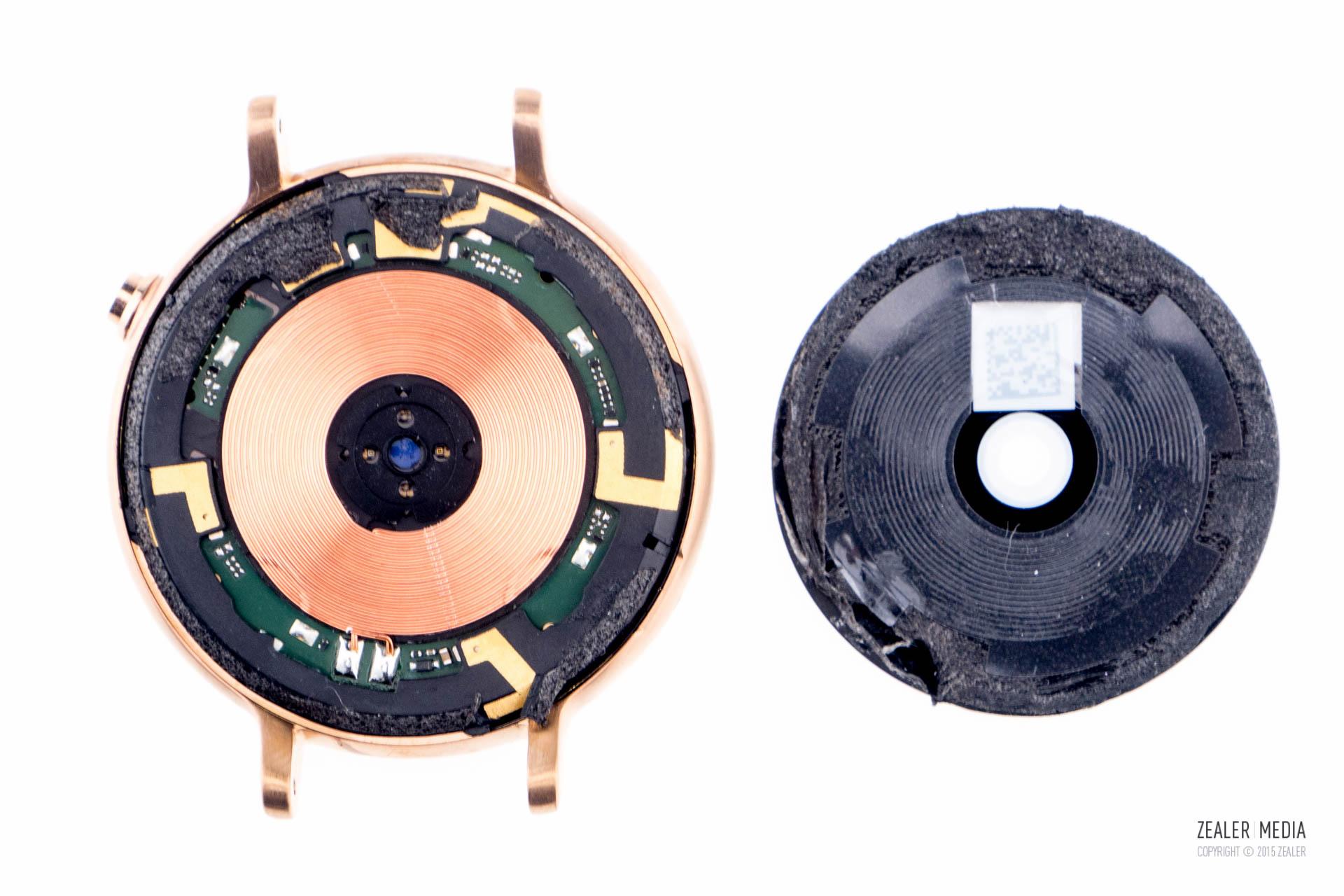

▲可见「主板」BOTTOM 的「无线充电线圈」和中心的「心率传感器」。
外圈「主板固定支架」，表面金色为蓝牙天线，采用 LDS（Laser Direct Structuring，激光直接成型技术）工艺。
Step 3：分离「主板组件」

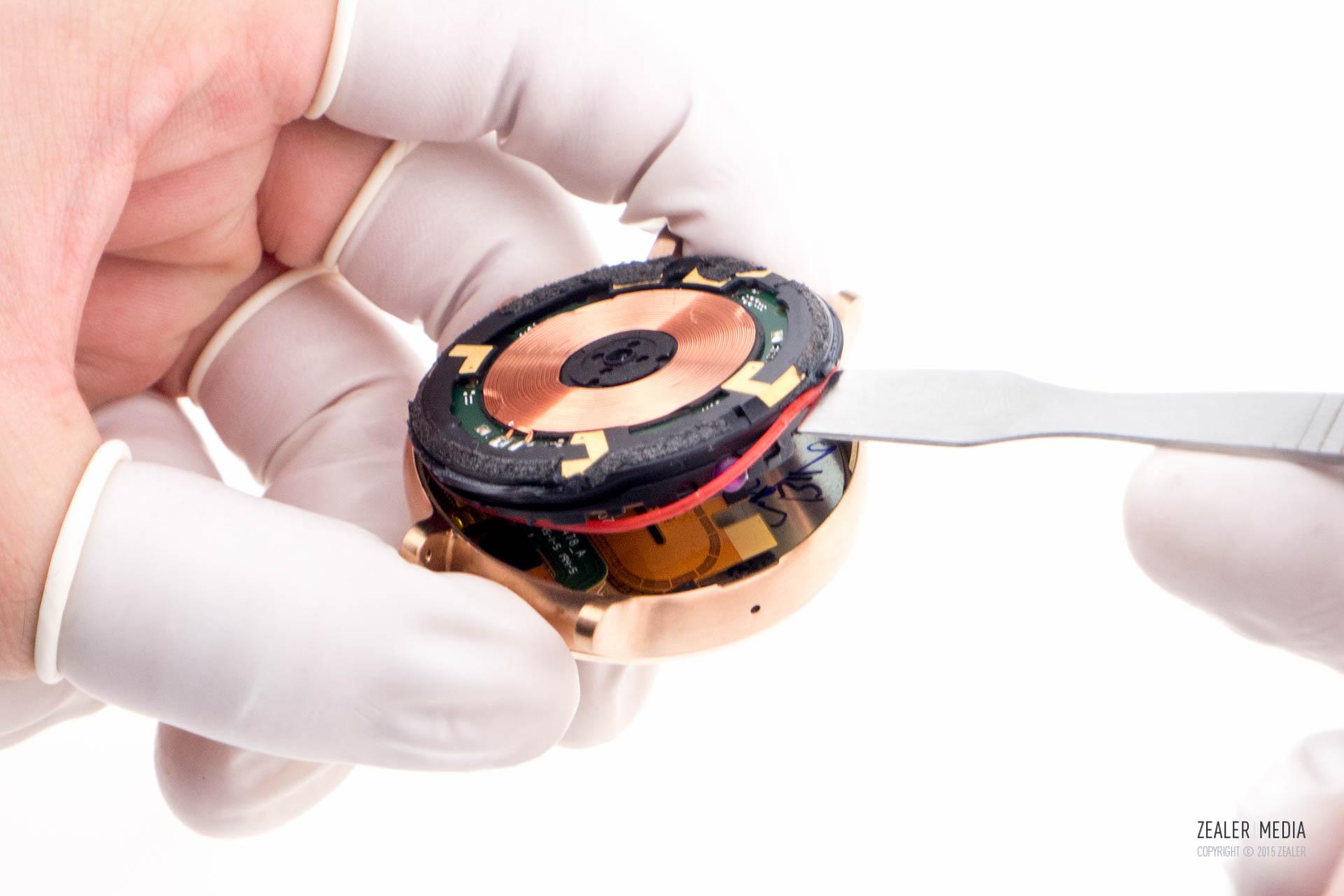

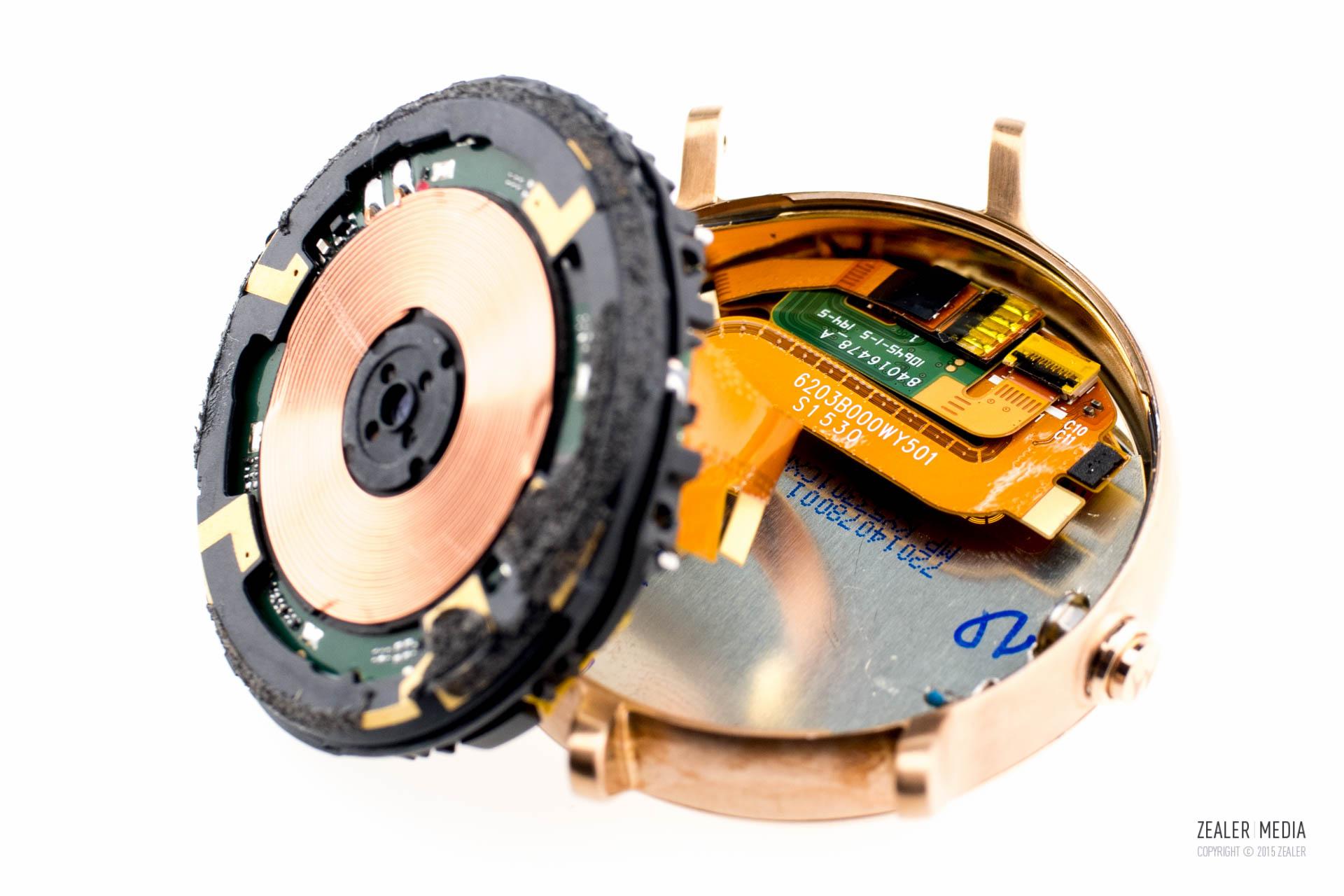

▲掀起「主板组件」。红色为「防水橡胶O型圈」。
「新一代 moto 360」官方参数防水级别为 IP67。

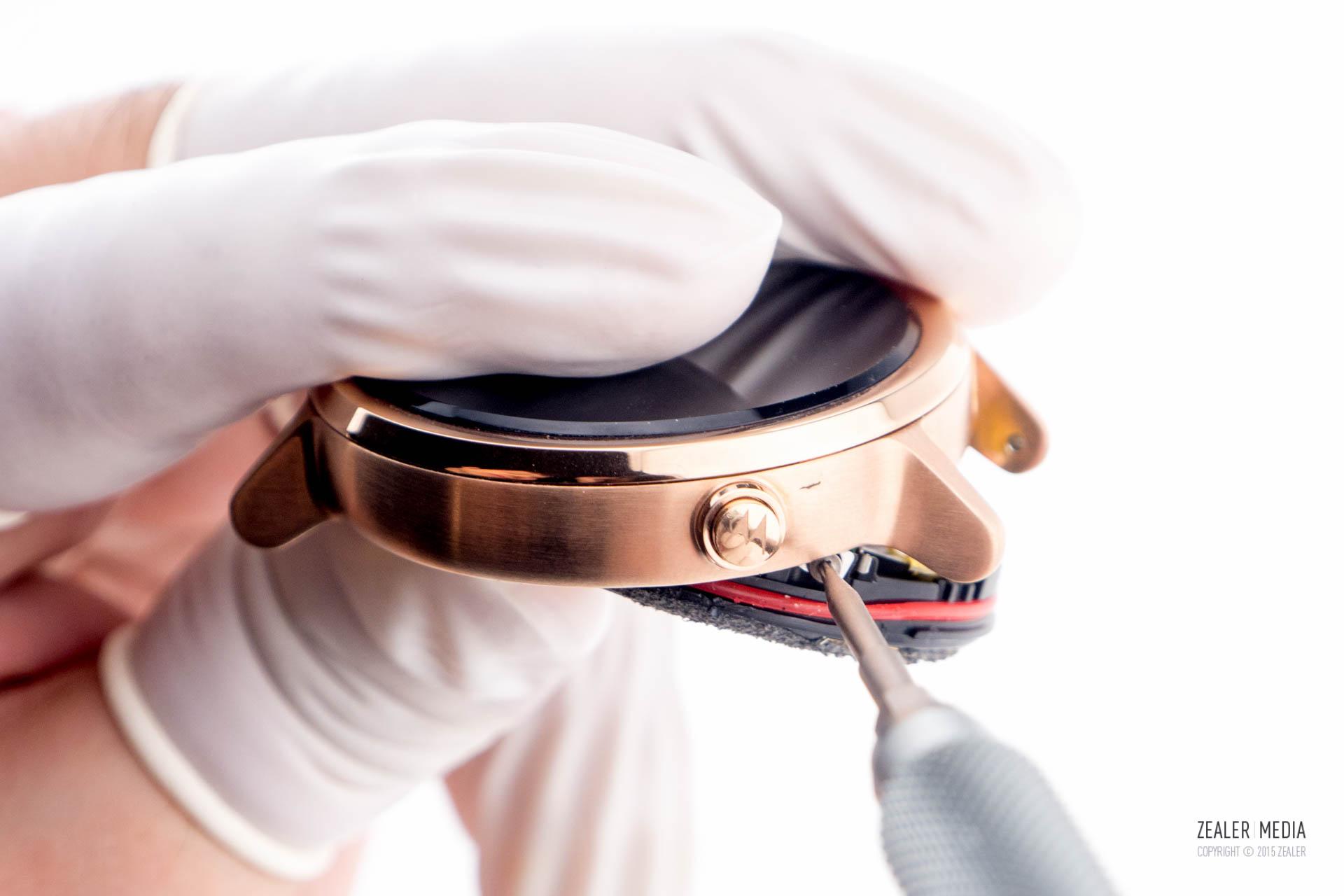

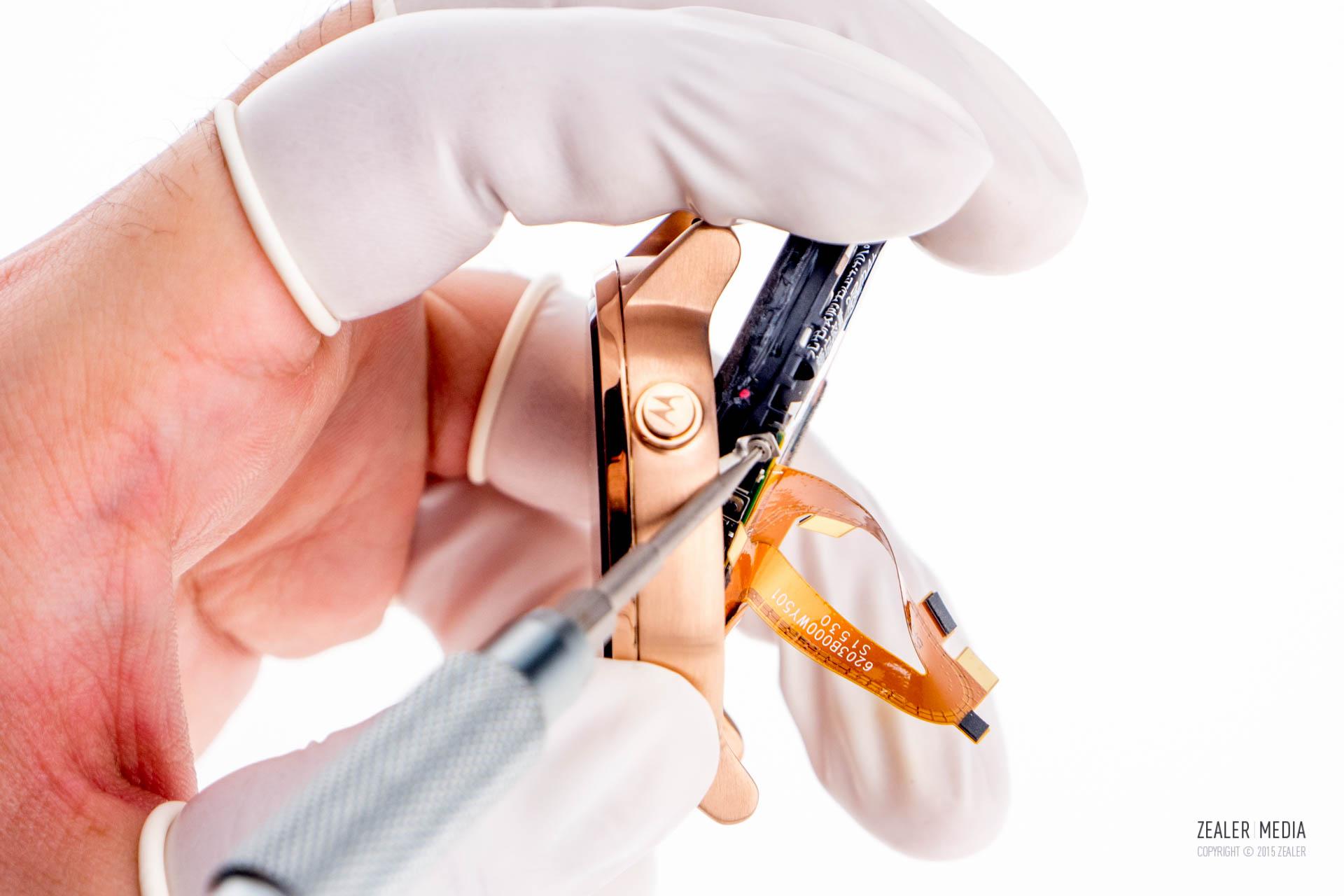

▲卸下按键附近的两颗螺丝。
▲此操作会破坏金属支架，无法复原。
▲小心翻转「主板组件」，避免 FPC（Flexible Printed Circuit，柔性电路板）损坏。

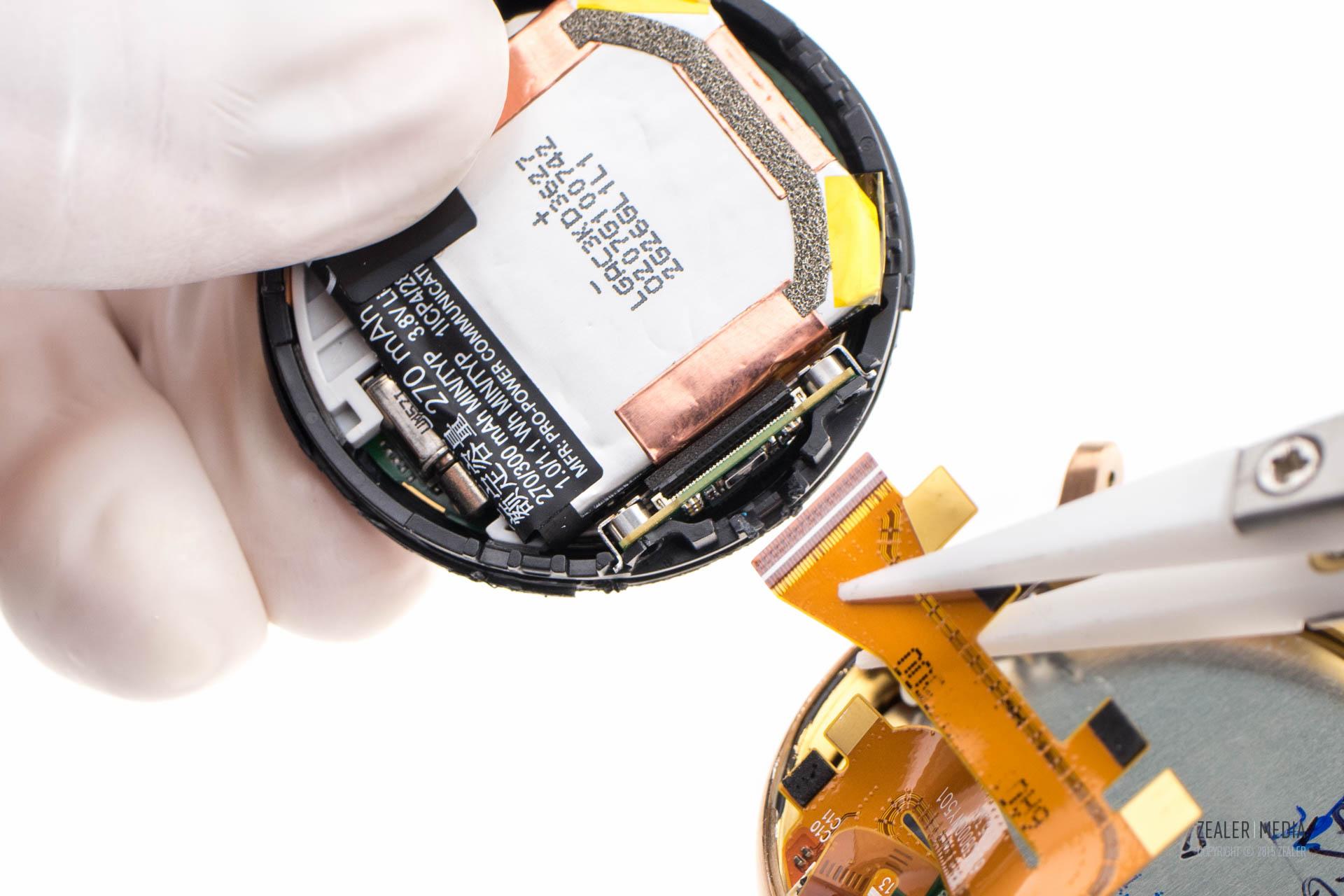

▲掀起 ZIF（一种连接器） 后侧盖子，接着取下「屏幕组件」的FPC。
Step 4：拆卸「电池」

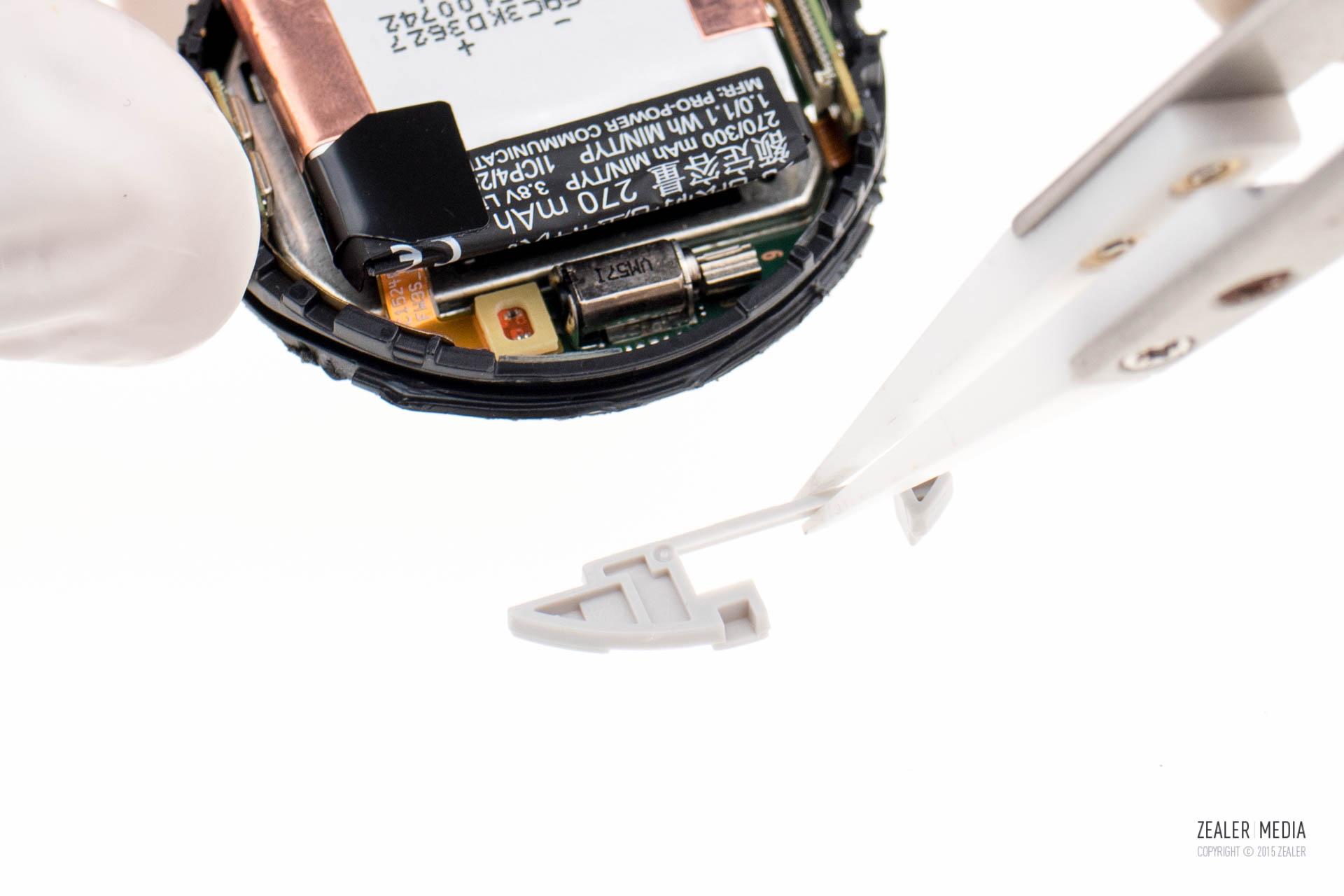

▲取下塑胶固定件。
▲断开「电池」的 BTB（Board to Board，板对板连接器）。

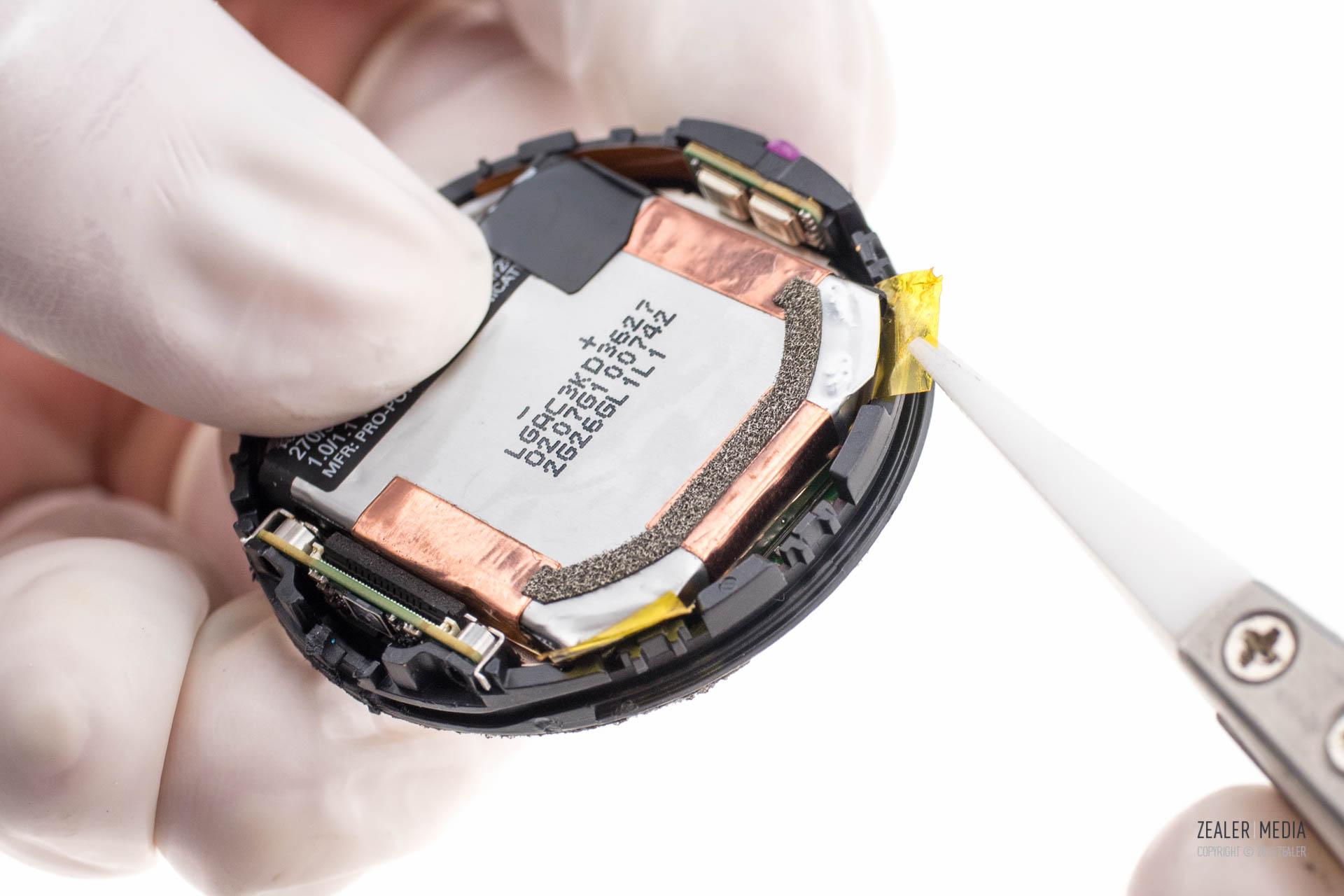

▲掀开绝缘胶纸。

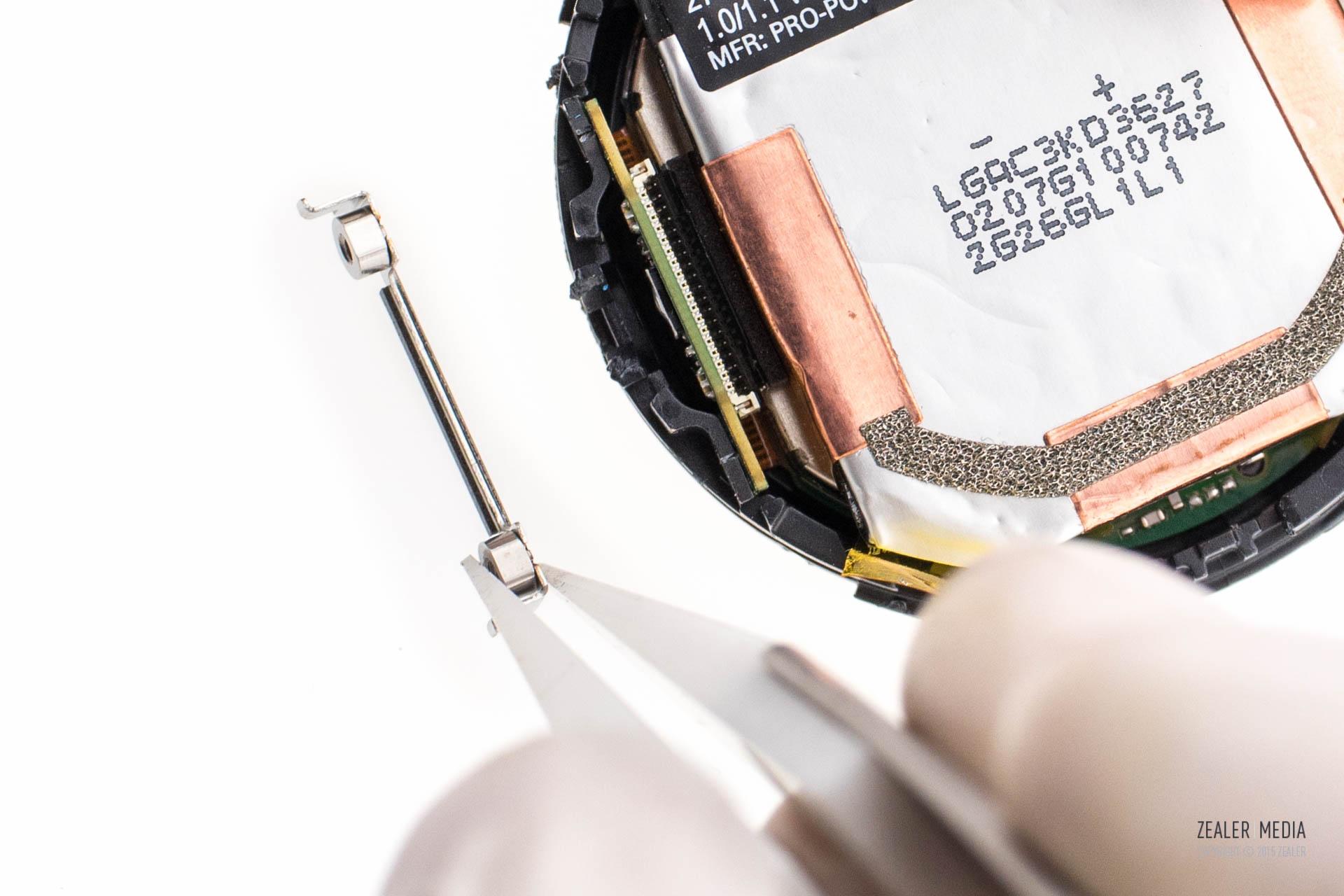

▲取出「屏幕组件」ZIF 上固定钢片。

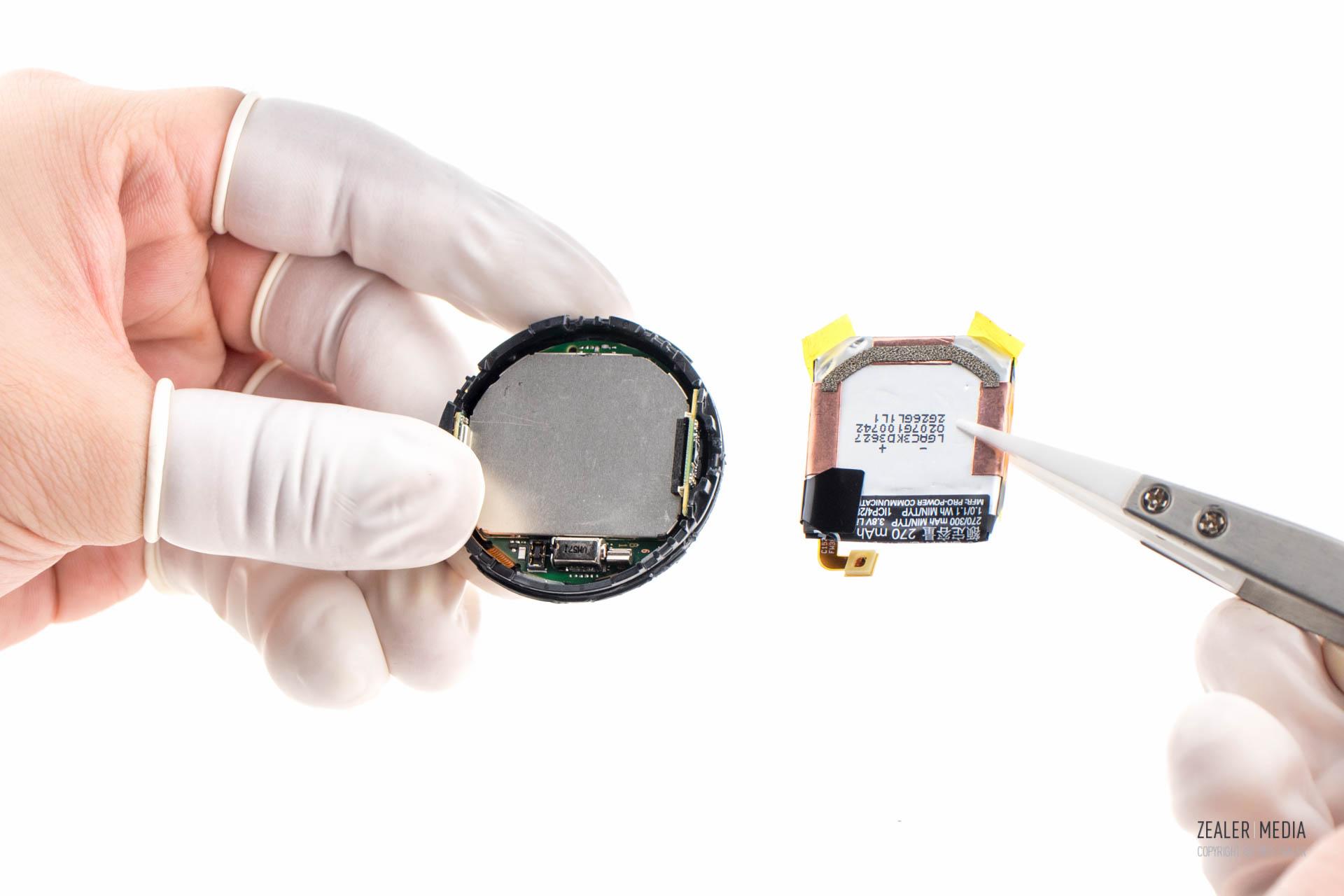

▲取出「电池」。

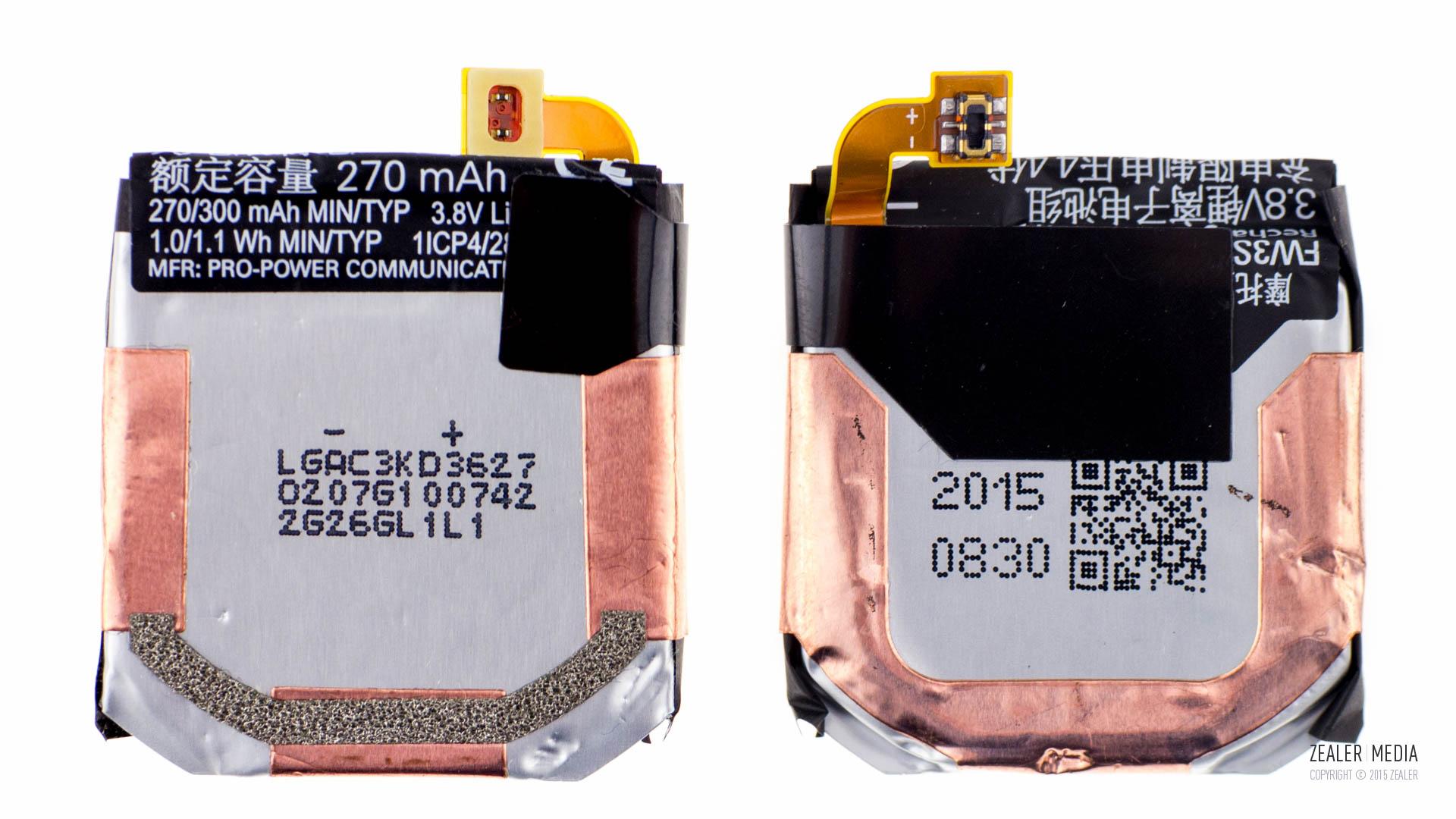

▲「新一代 moto 360」采用了 LG 的异形电芯，电池容量为 300 mAh（Type，典型值）。
Step 5：拆卸「主板」

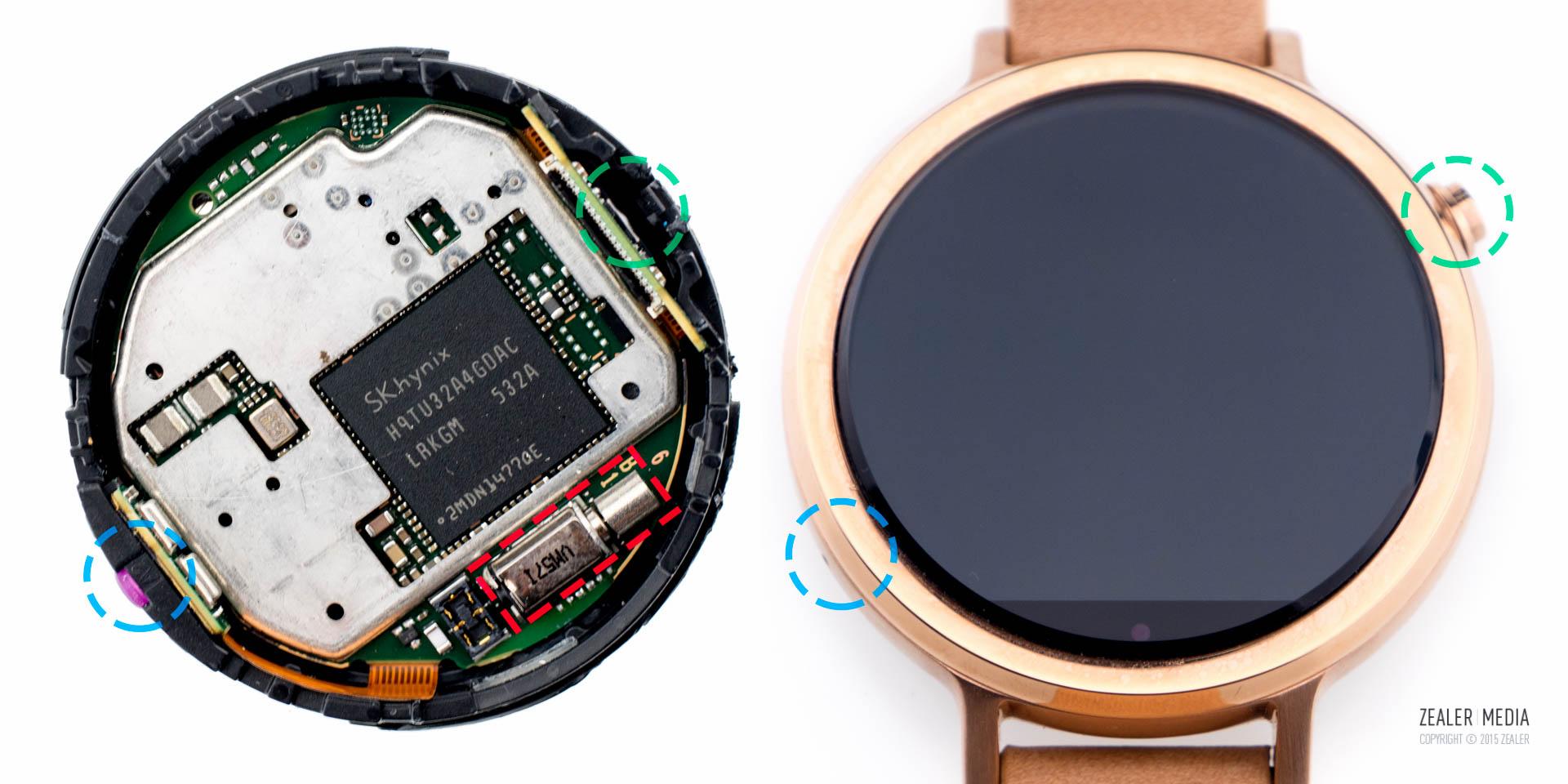

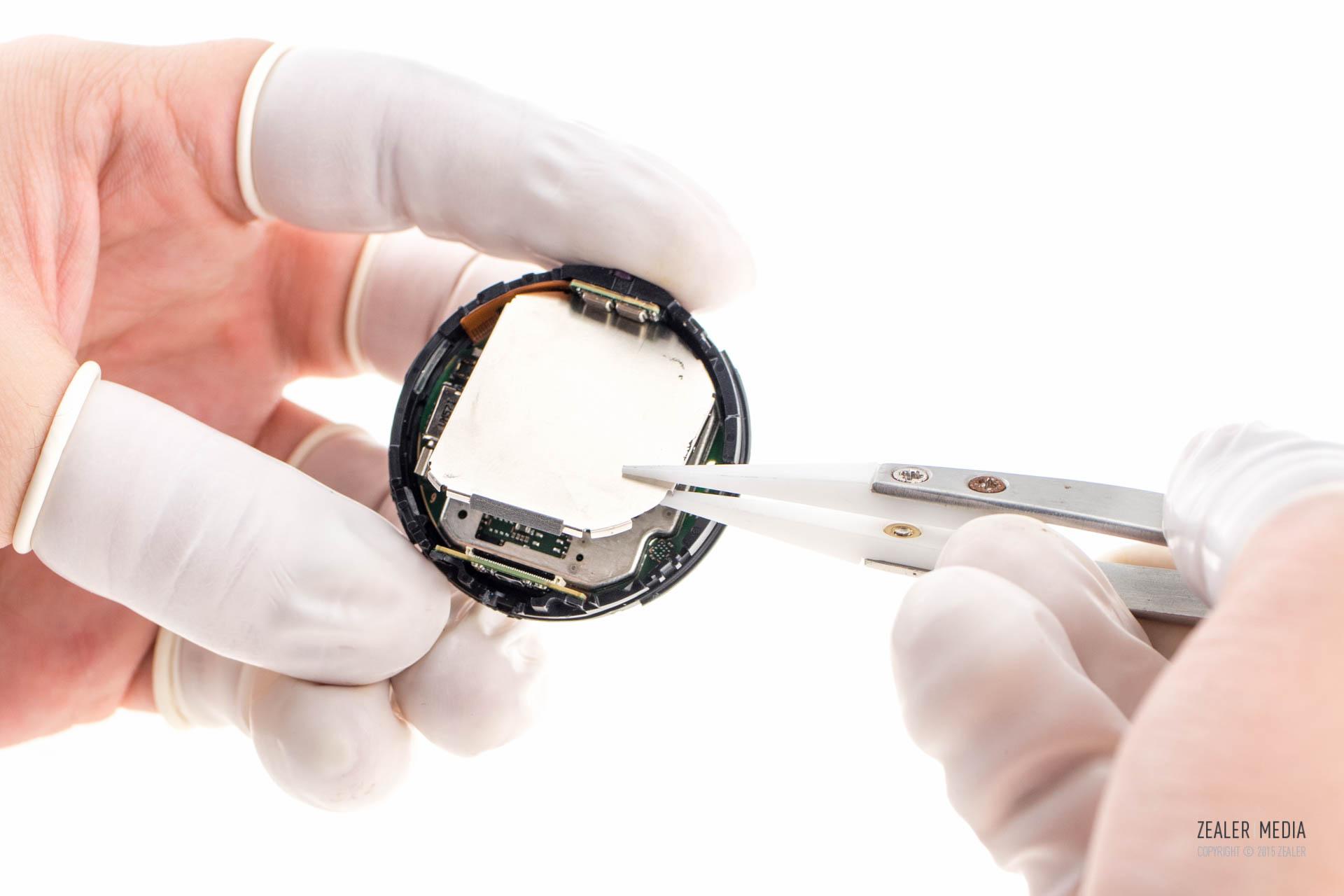

▲掀起屏蔽罩。
▲
绿：「Power 键」
蓝：「MIC」
红：「柱状转子马达」
▲掀开「MIC」的 FPC。
▲掀开「Power（电源） 键」处小板。

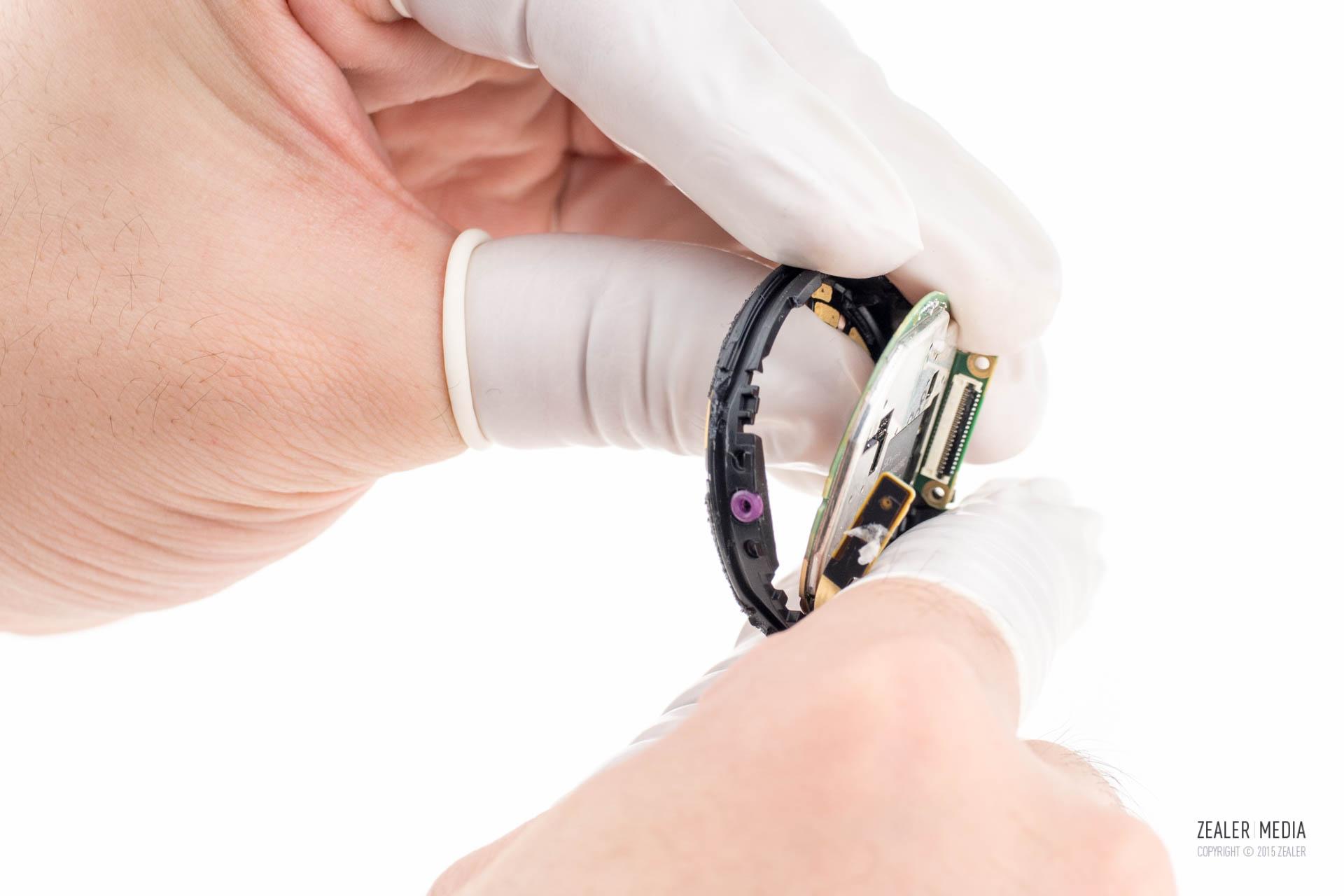

▲从「主板」BOTTOM 面轻轻推出「主板」。

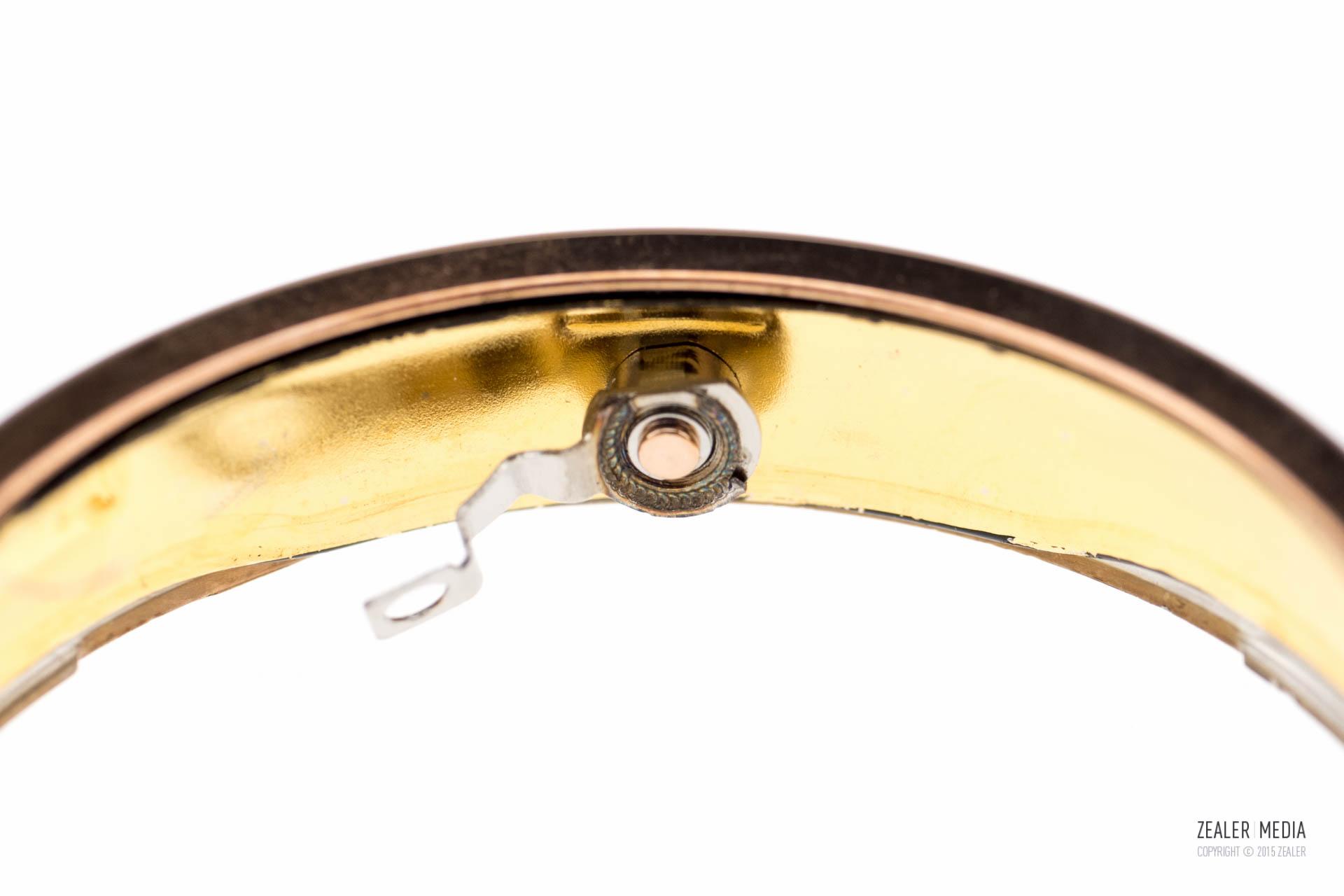

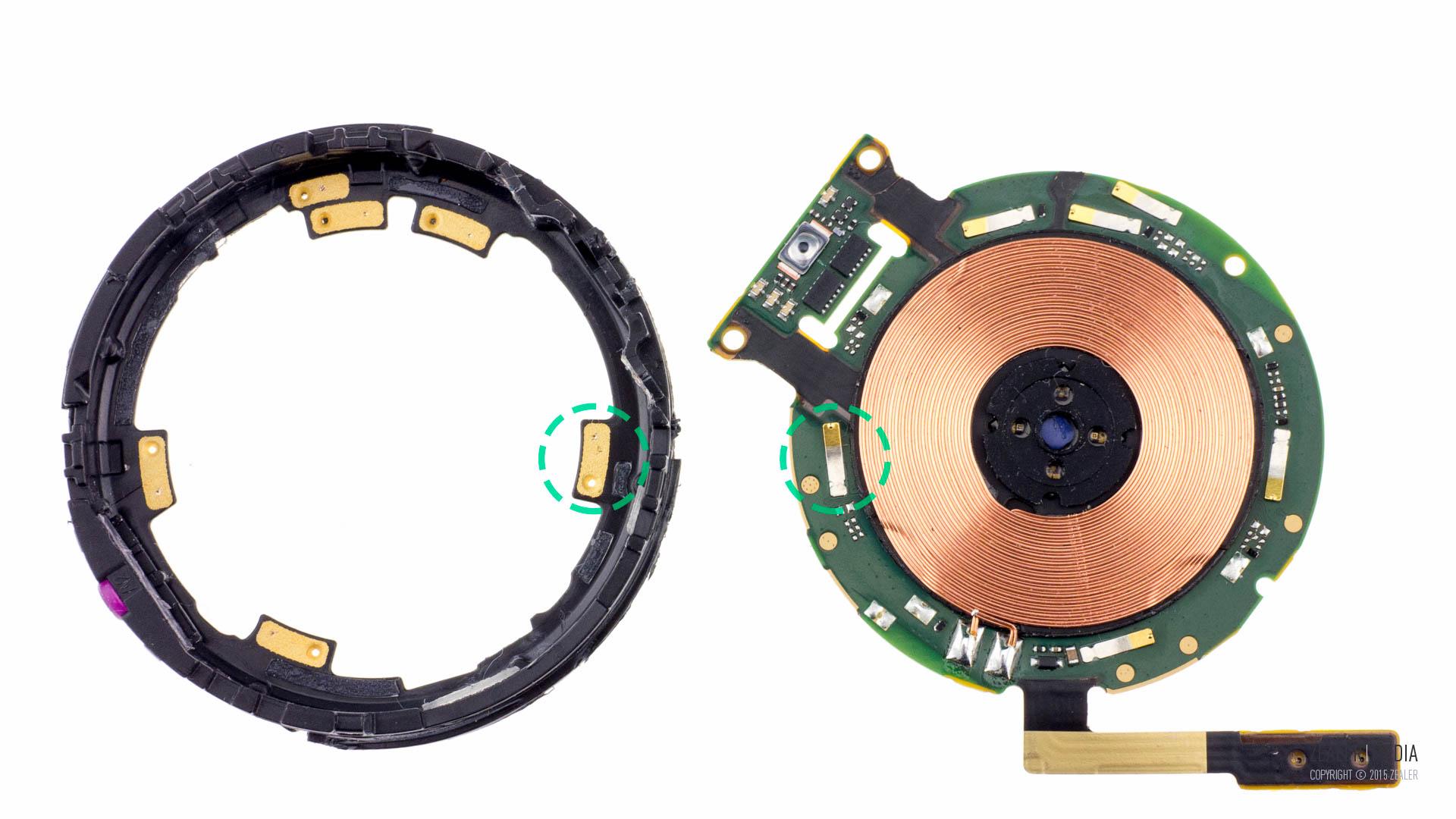

▲主板固定支架，金色部分为「蓝牙天线」的馈点，采用 LDS 工艺，与主板「BOTTOM」面的弹片一一对应。
▲「主板」BOTTOM 面。
绿：「Power 键」
蓝：「MIC」

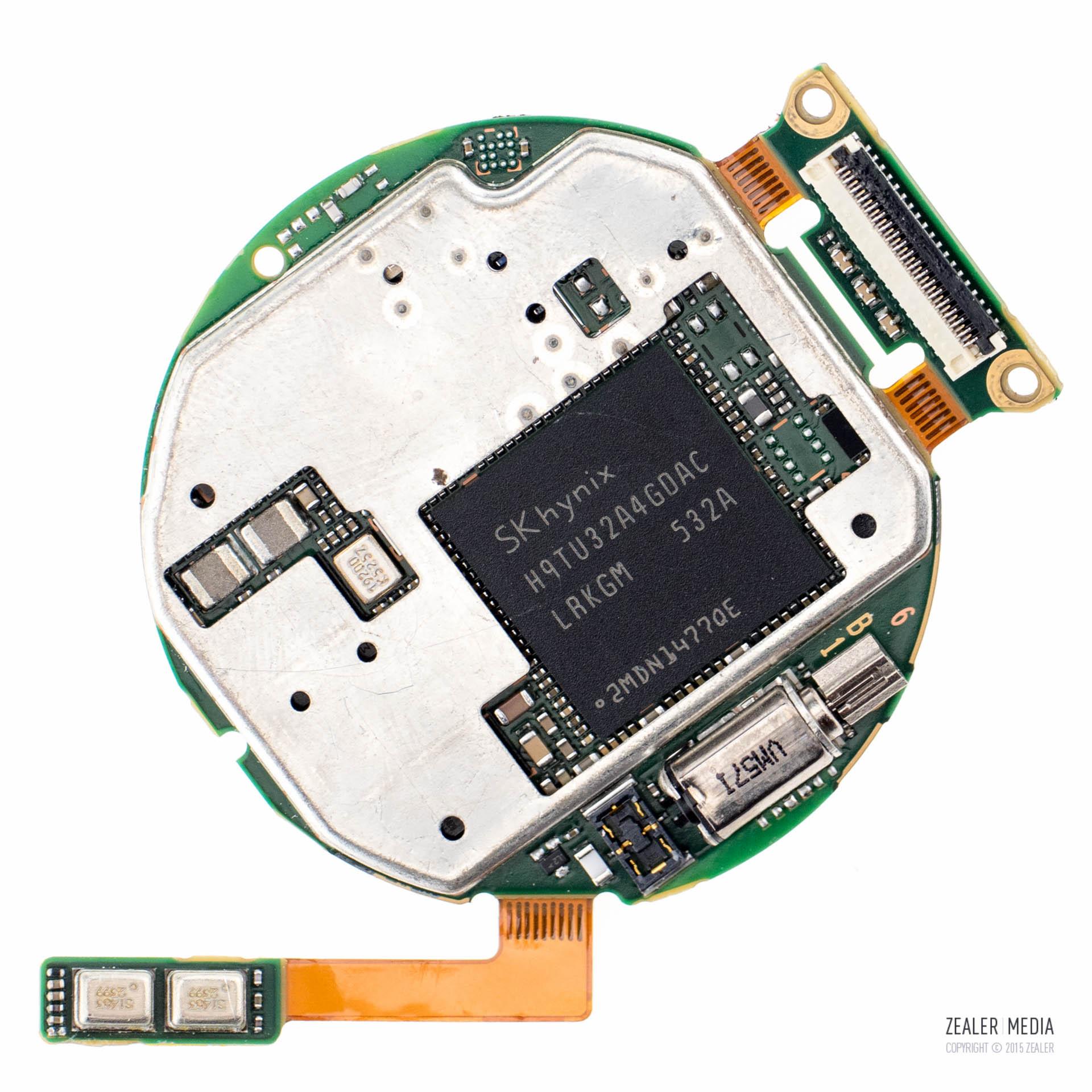

▲「主板」TOP面。
朝向屏幕的一面为 TOP 面。

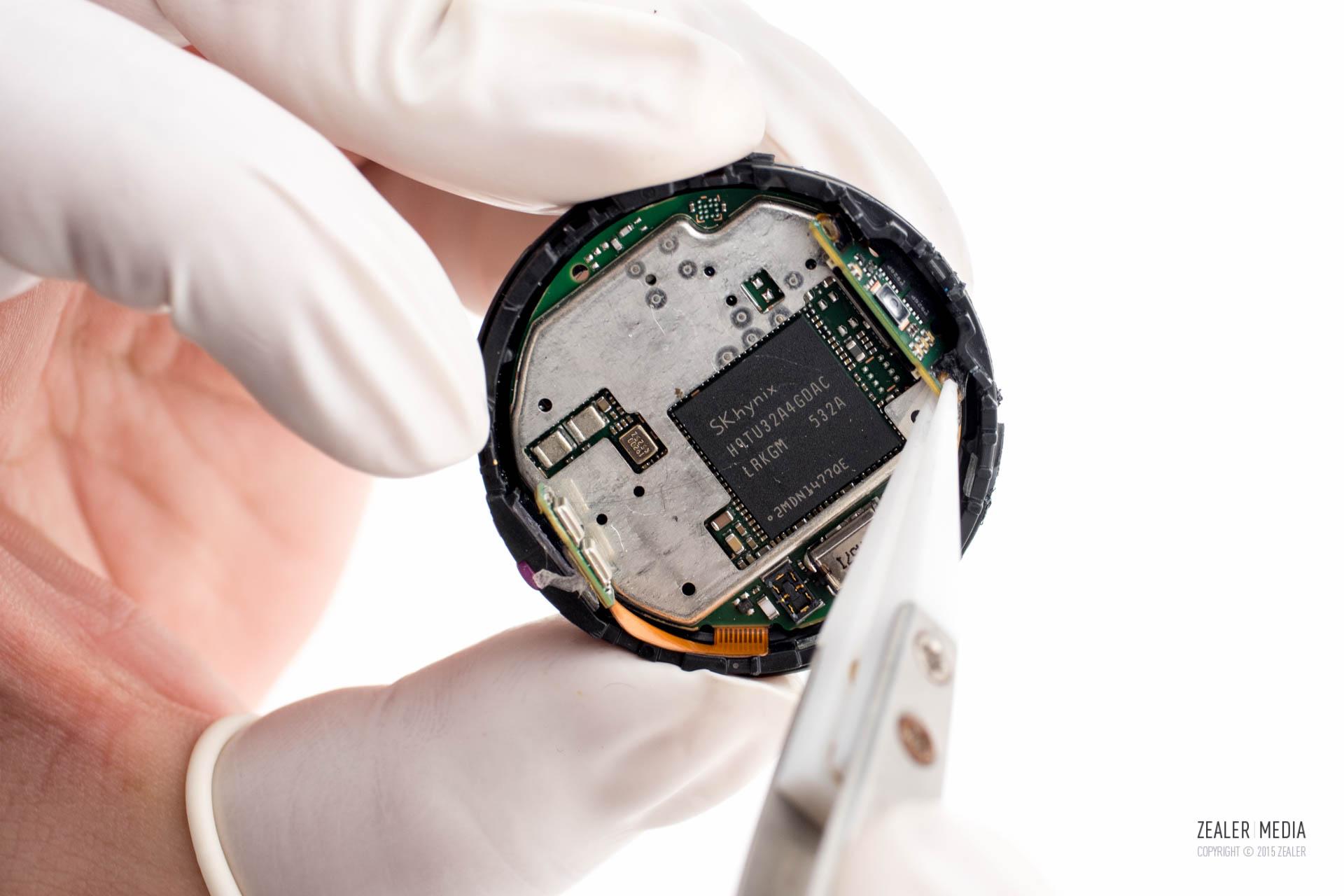

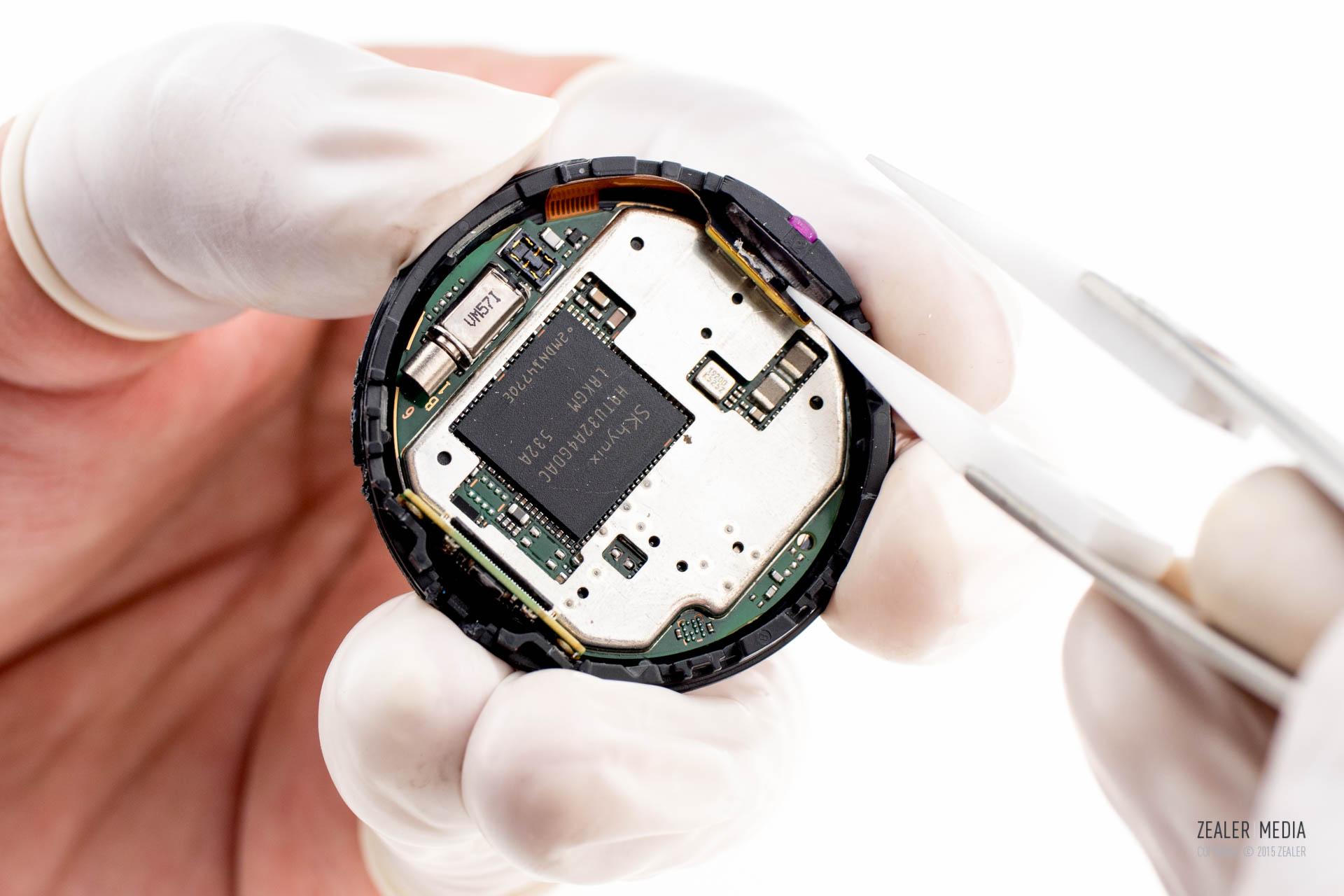

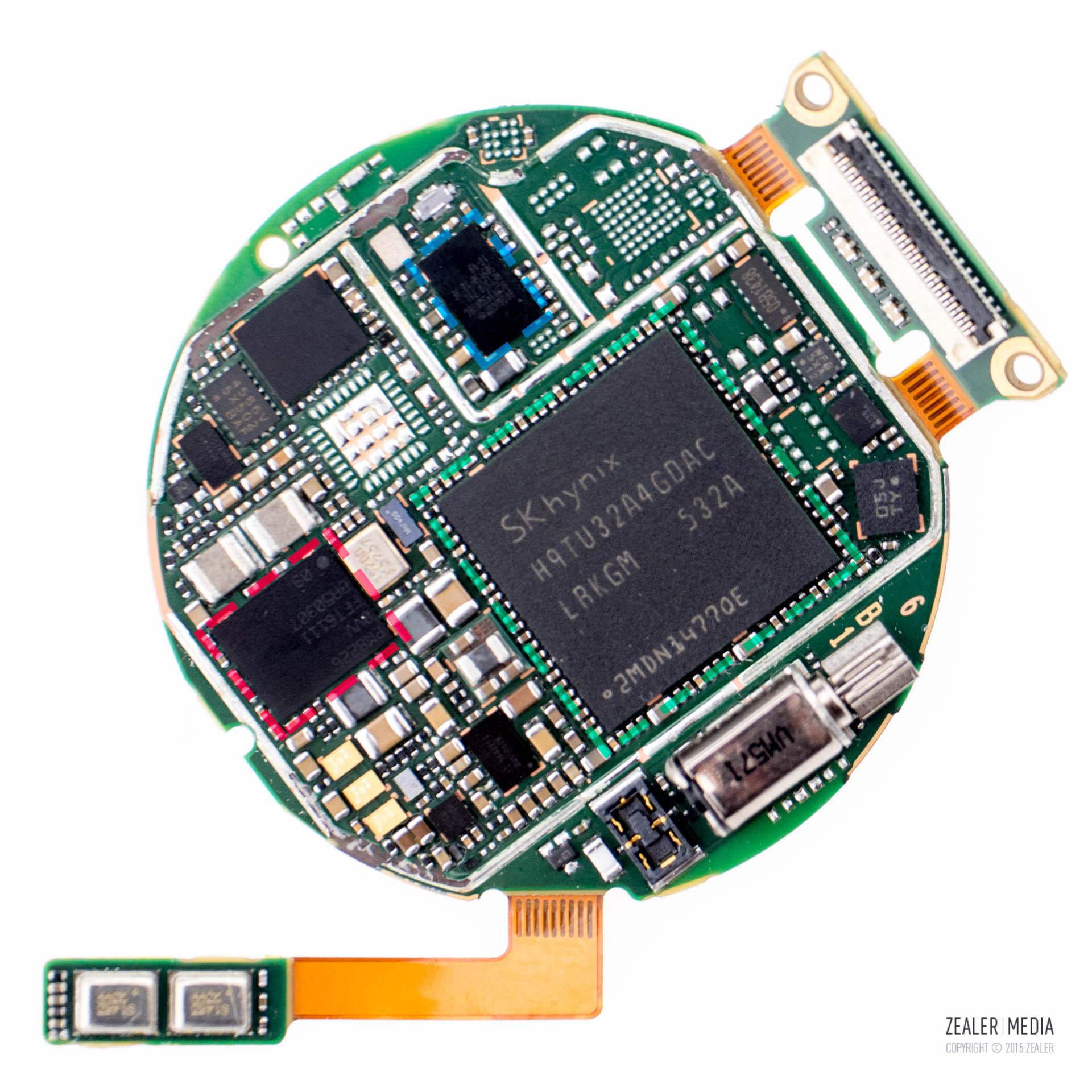

▲拆卸屏蔽盖后的「主板」TOP面。
绿：「RAM & ROM」SK Hynix 512MB RAM & 4GB ROM
蓝：「Bluetooth & Wi-Fi」BROADCOM BCM4343W
红：「POWER IC」Qualcomm PM8226

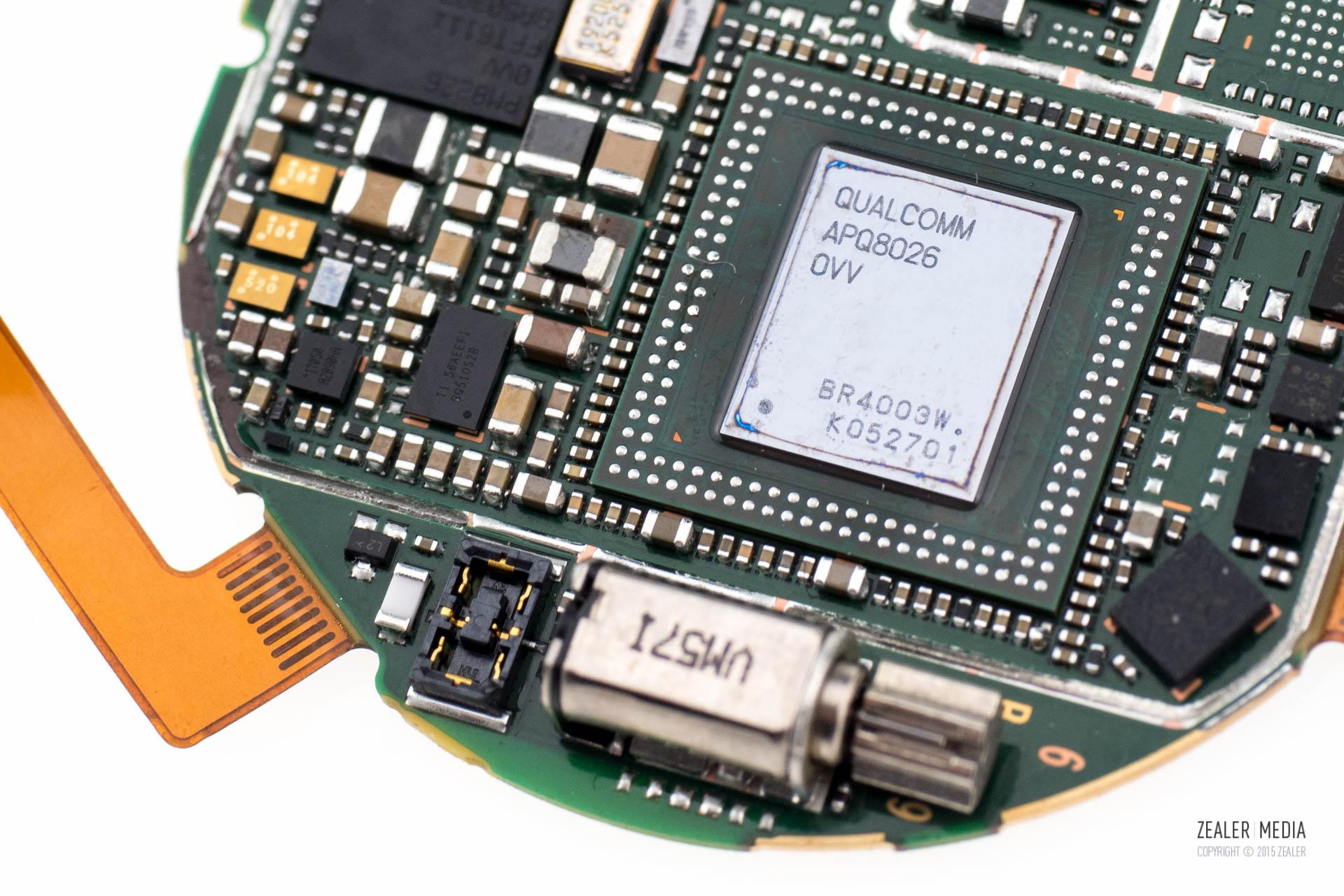

▲拆卸 ROM 后可见 SOC：Qualcomm APQ8026 & Adreno 305。

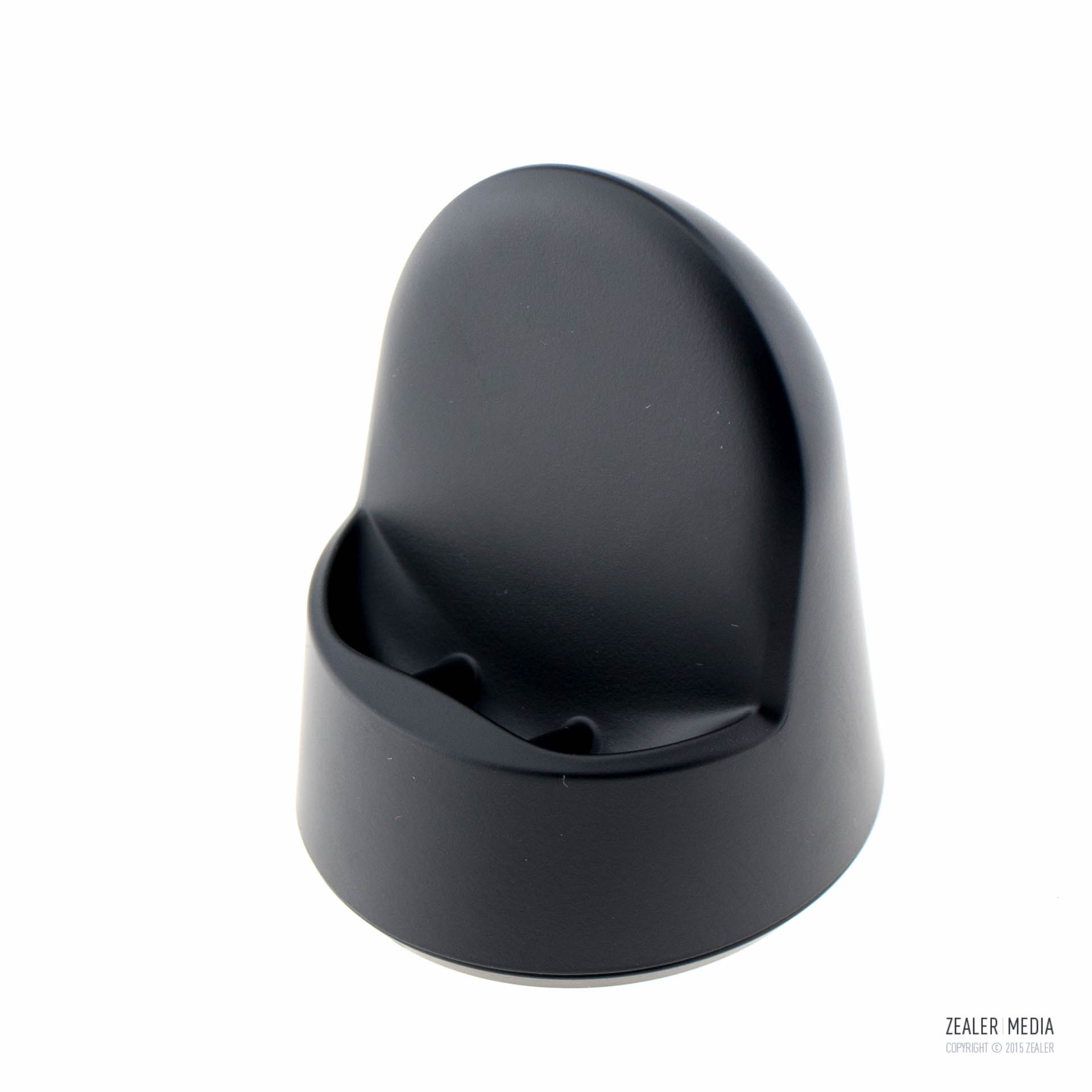

探索：无线充电底座的构造

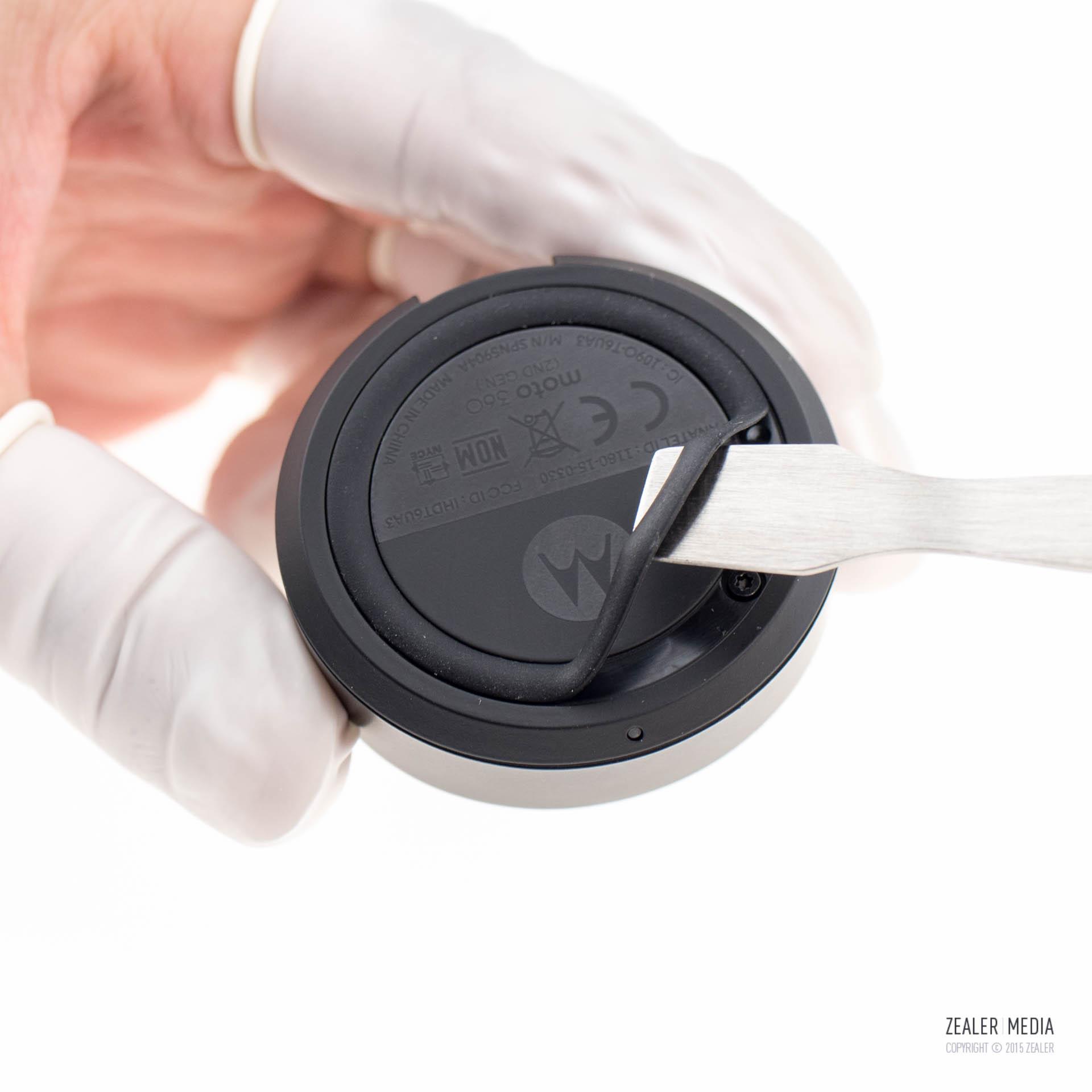

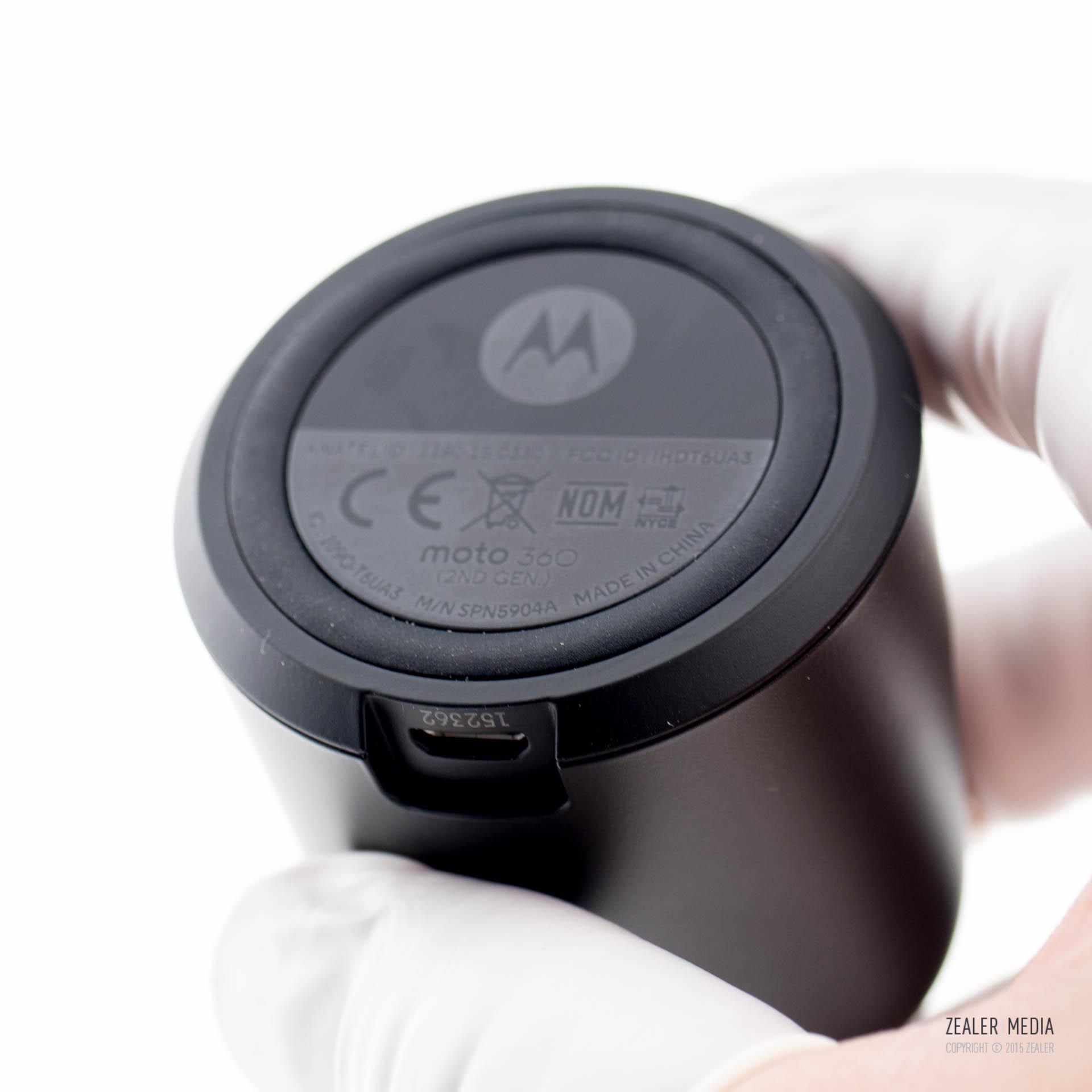

▲掀开橡胶环。

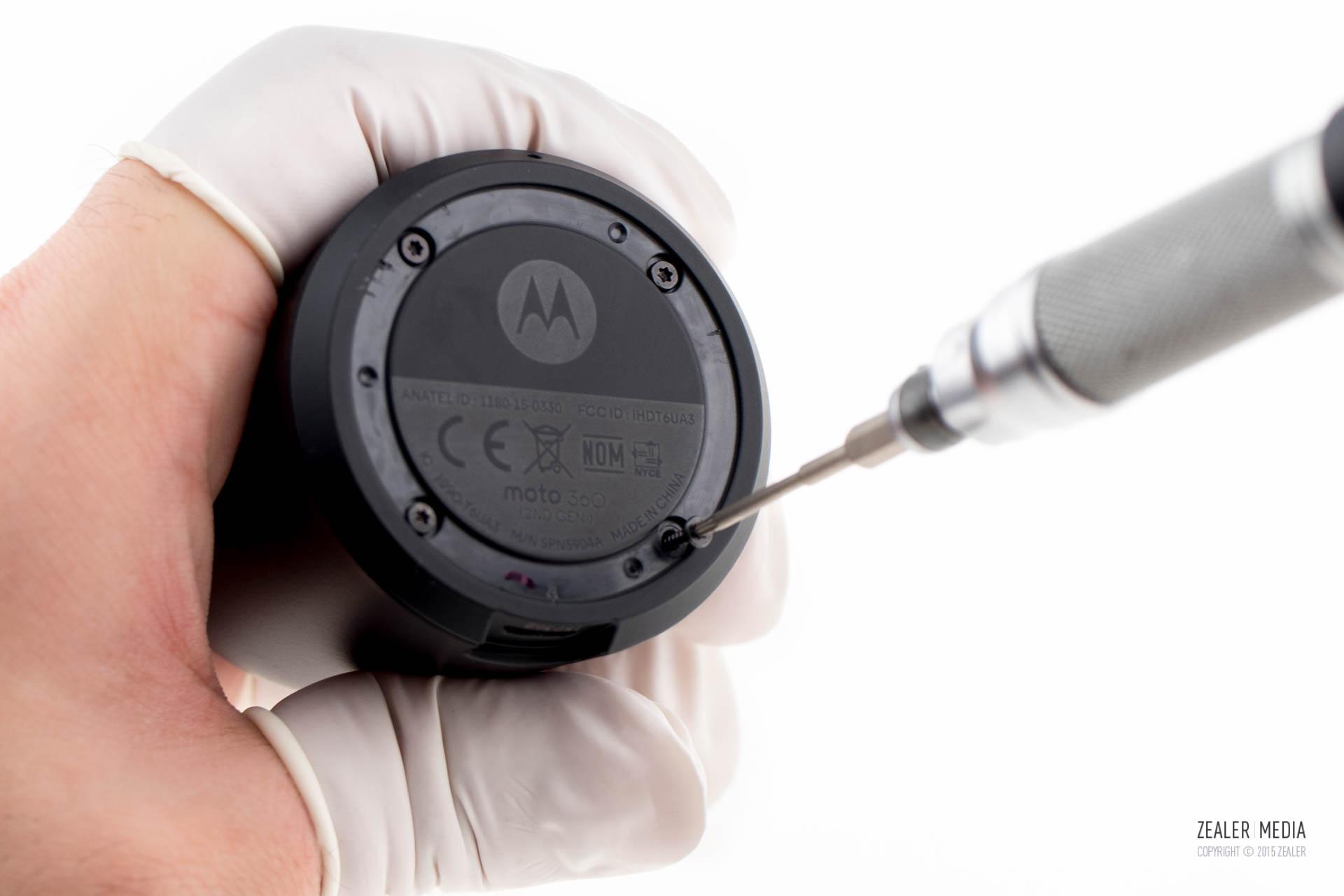

▲卸下 4 颗 T5 螺丝。

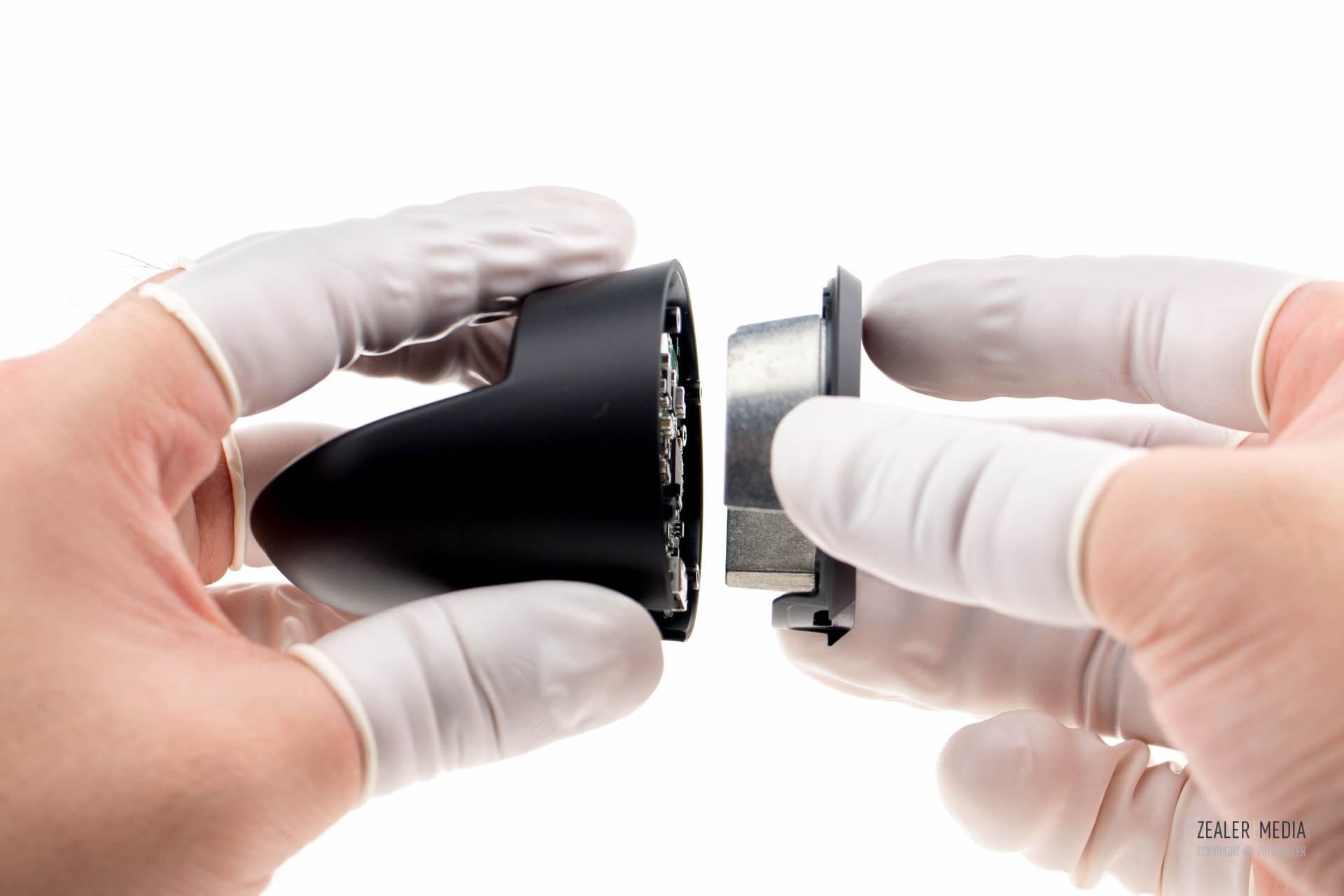

▲取出配重座。

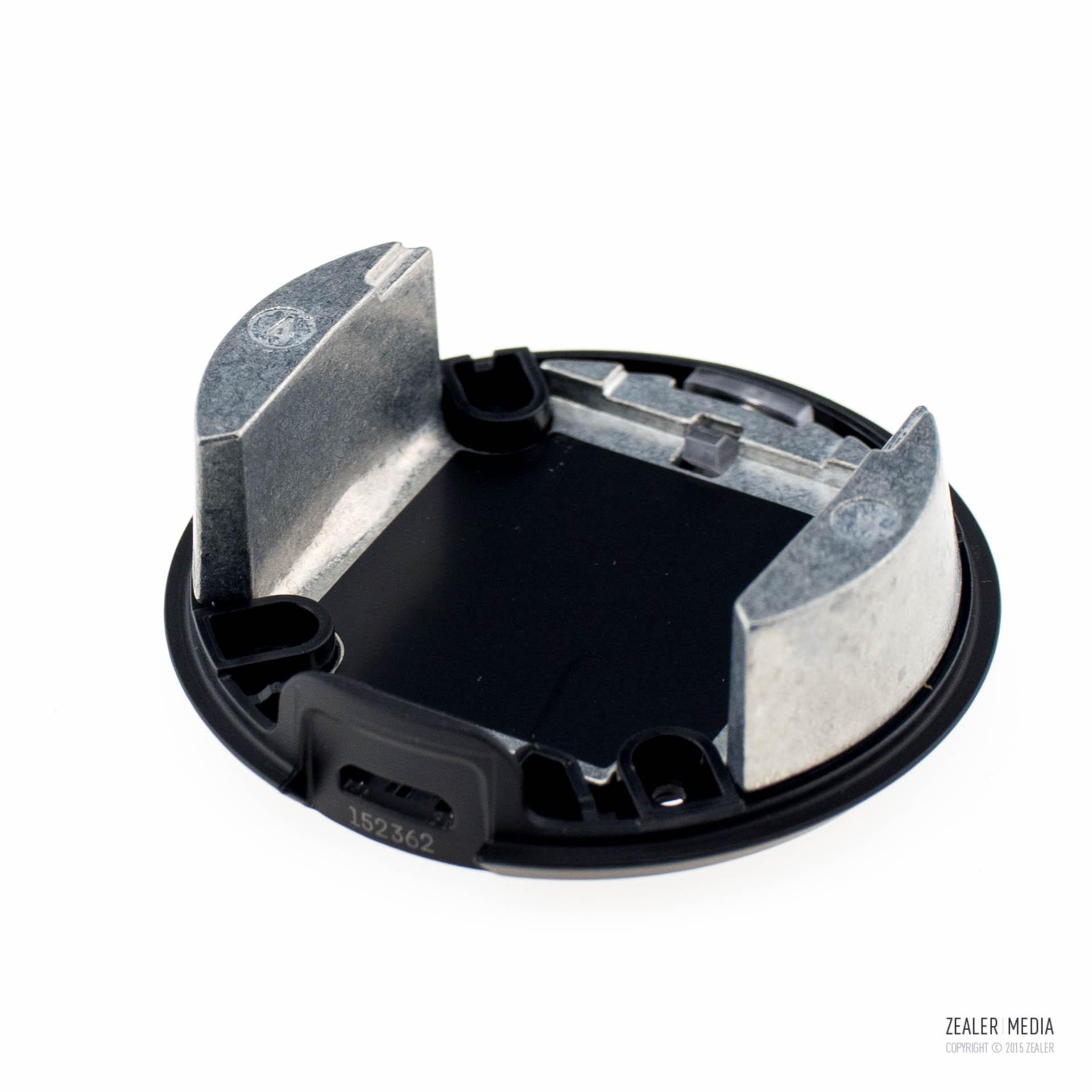

▲配重座。

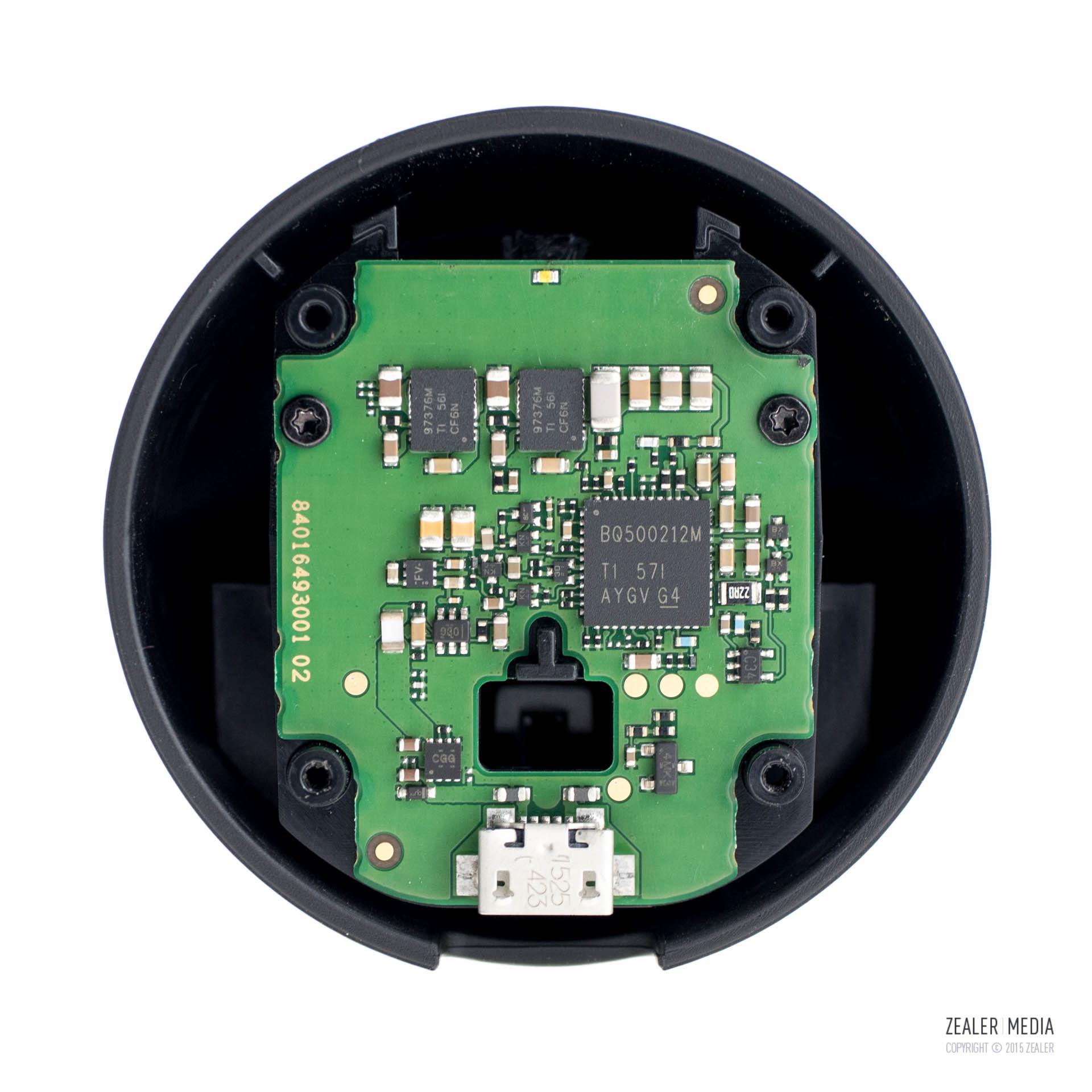

▲主控为 TI BQ500212M。

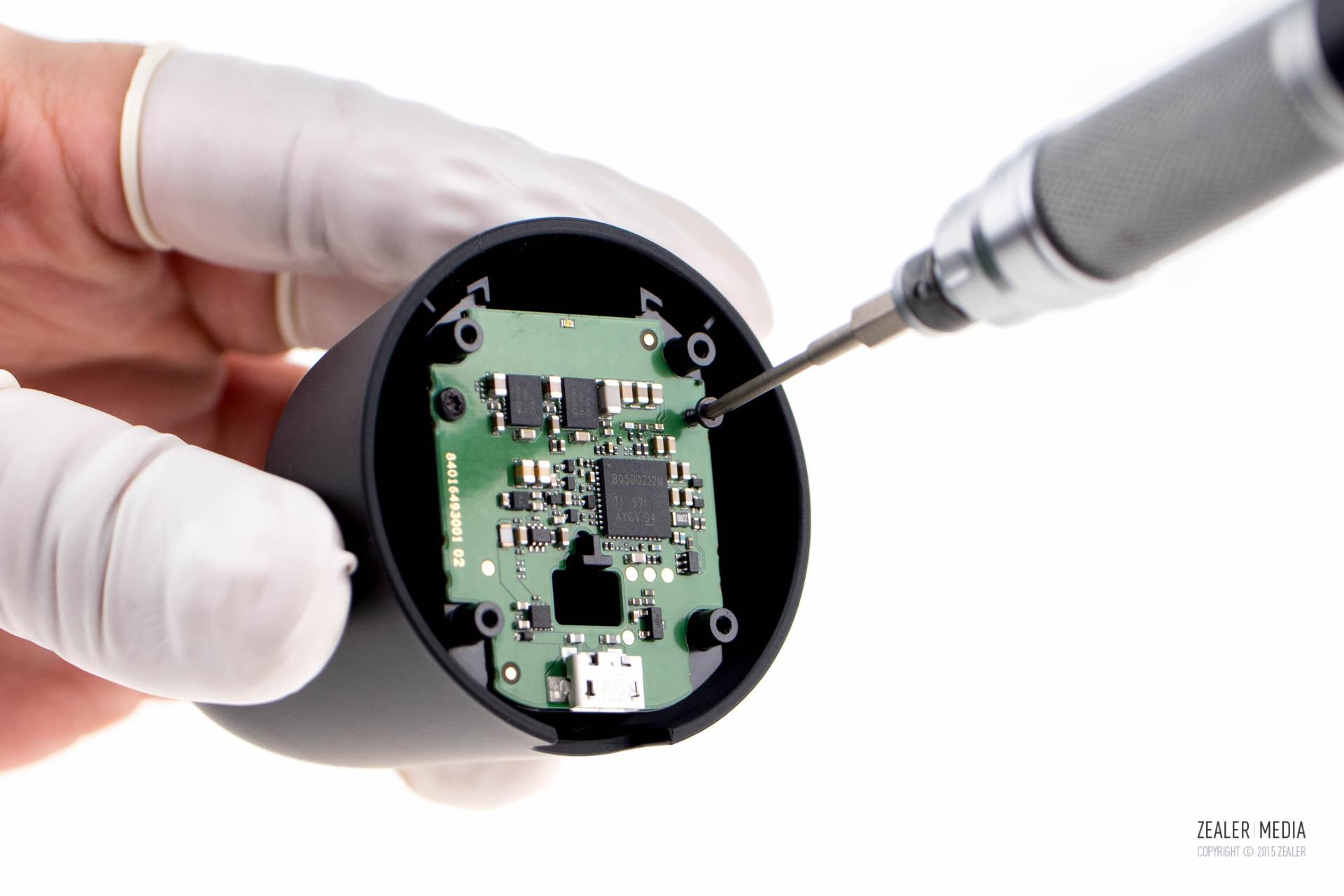

▲卸下 2 颗 T5 螺丝，从缺口内可撬出主板组件。

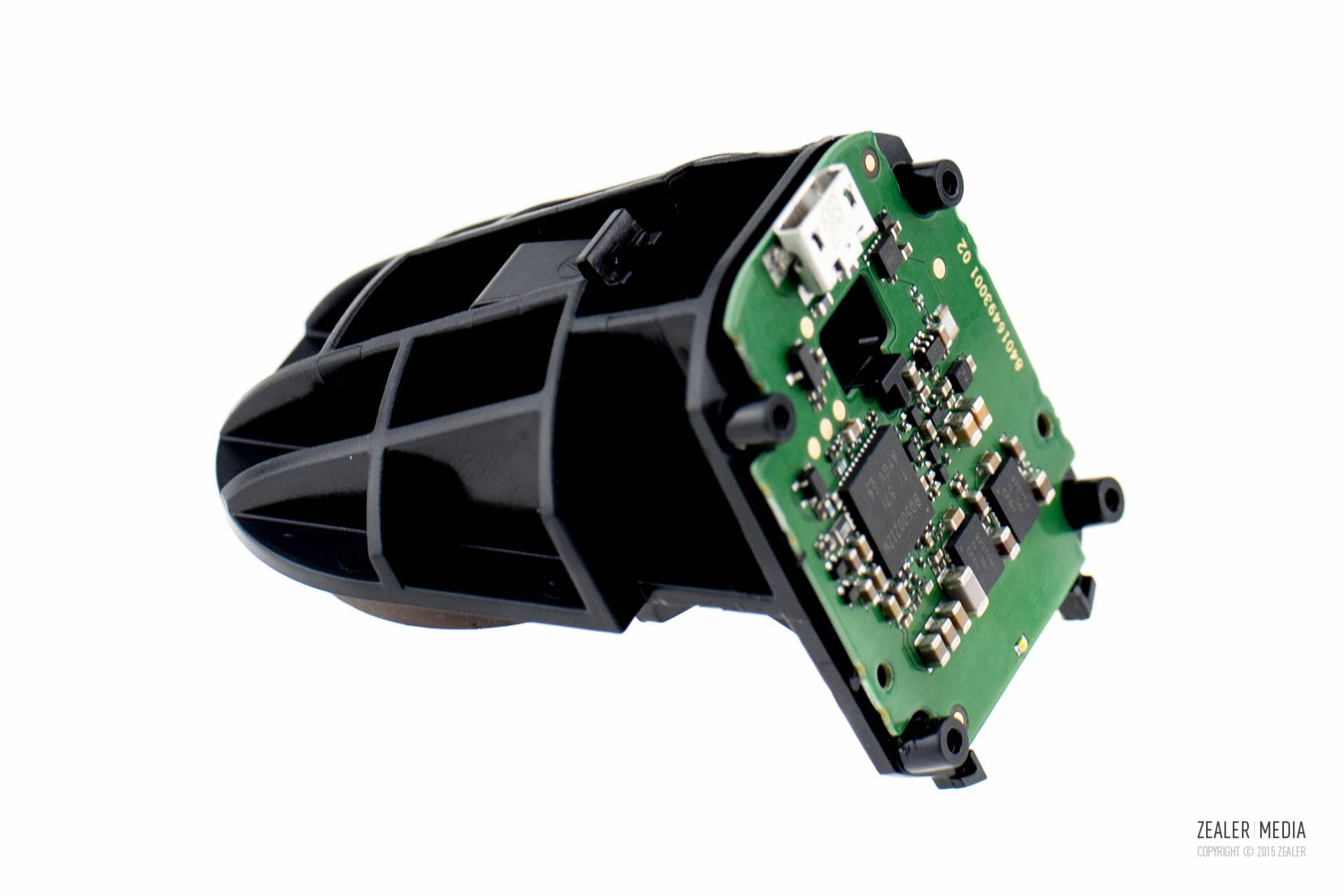

▲主板组件。

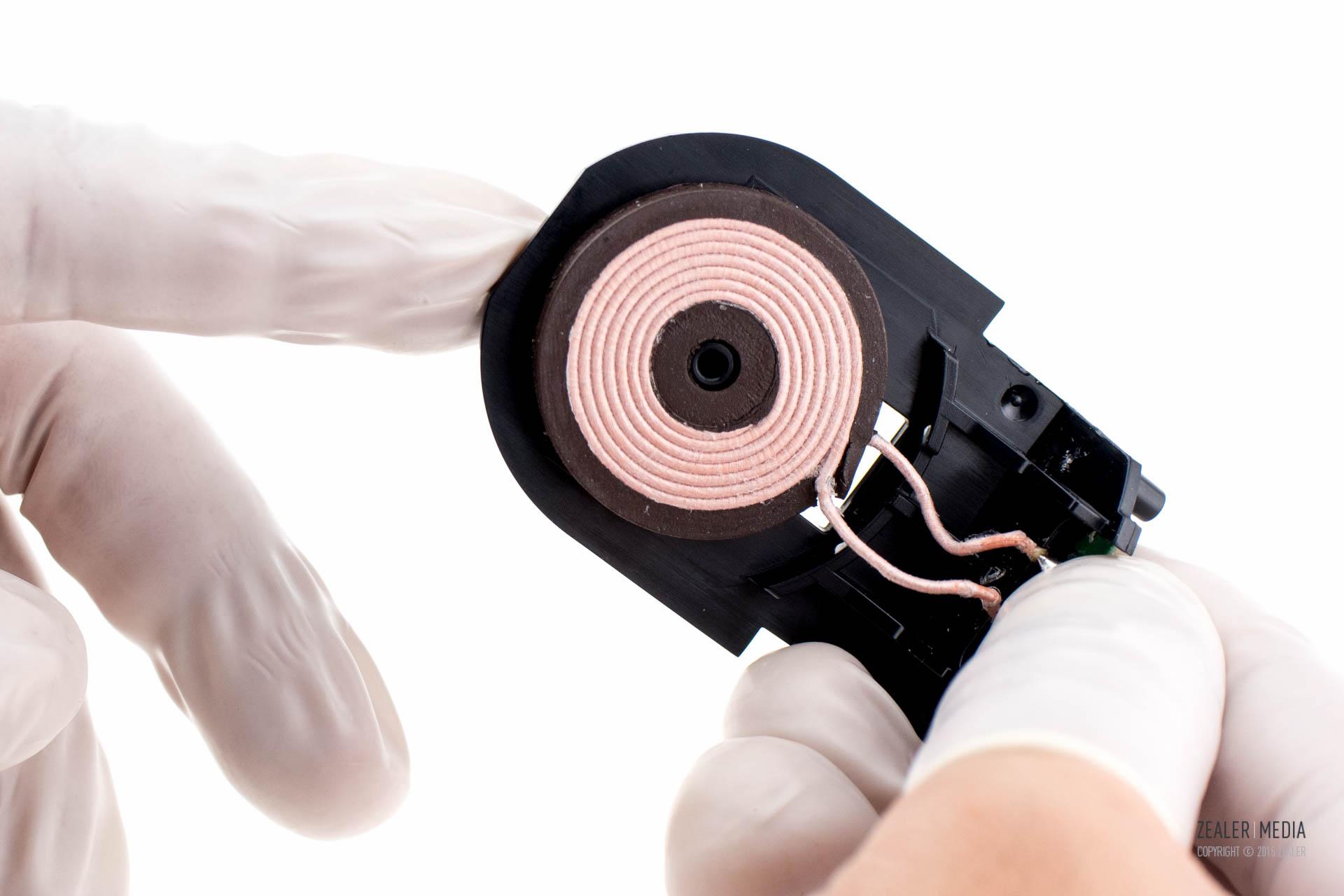

▲无线充电线圈。
探索：屏幕为何缺一块

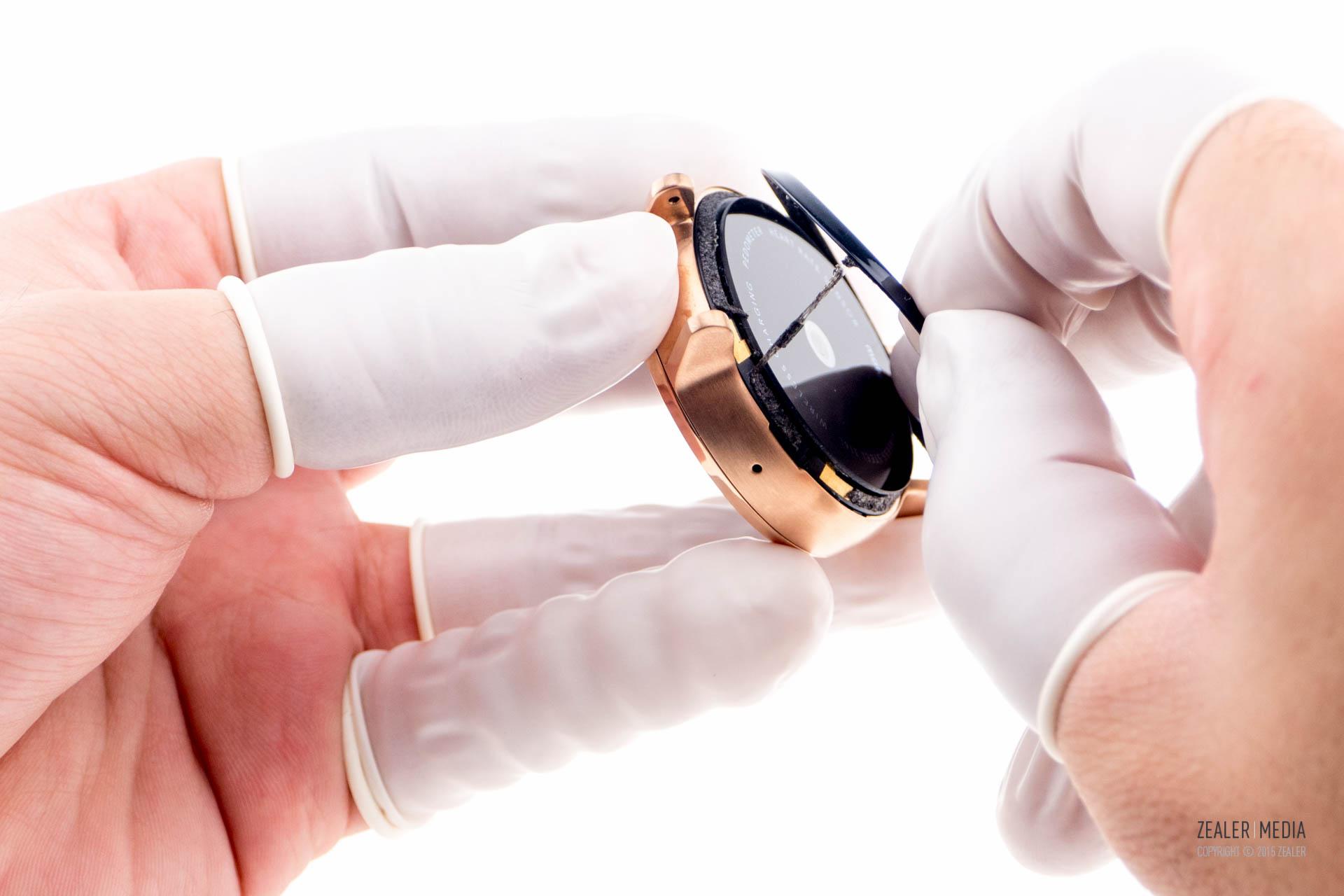

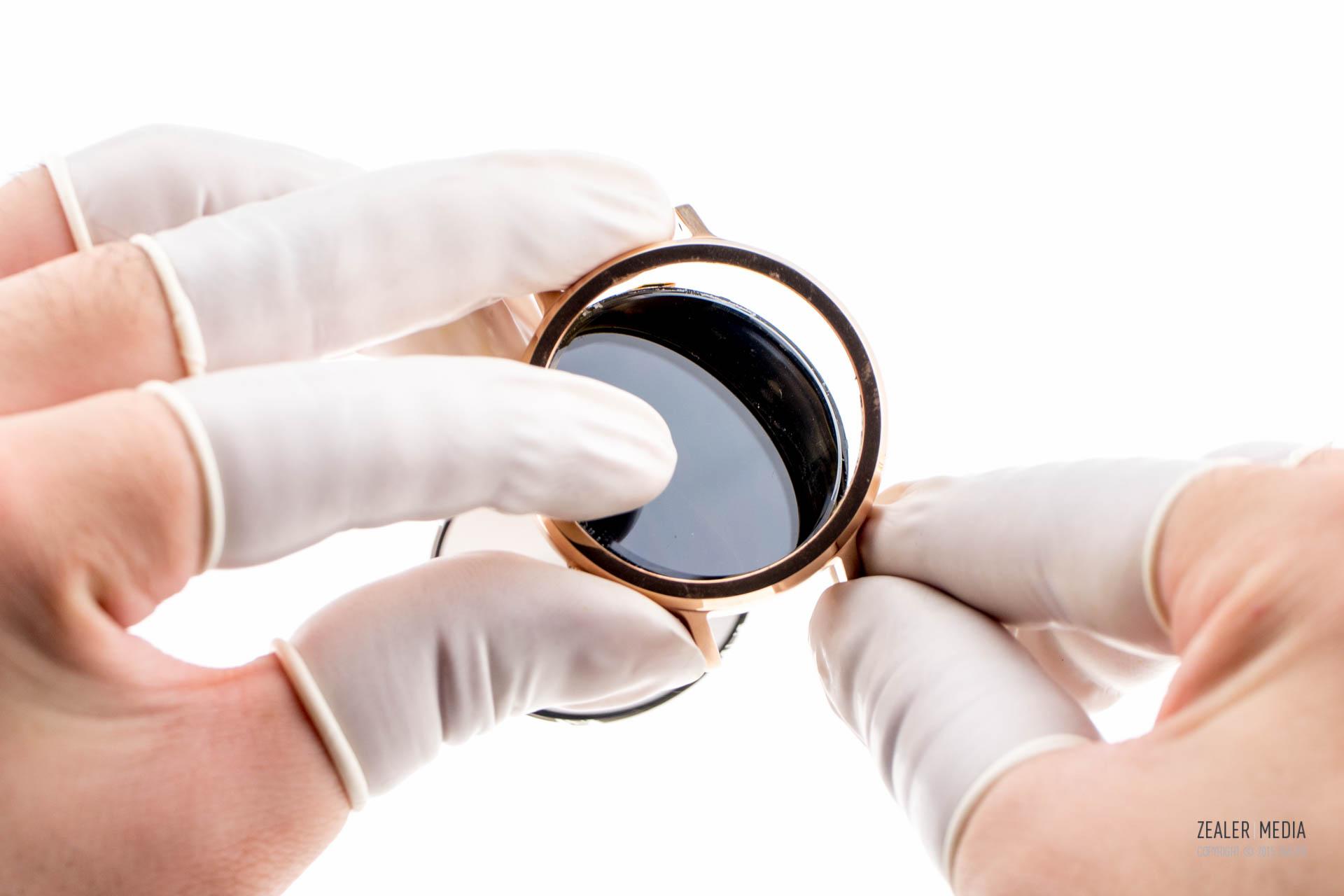

▲从屏幕方向向内推出「屏幕组件」。
在摸索如何拆解「屏幕组件」时，我们已将「背光」卸下，故图中白色部分为「背光」。
▲从屏幕方向向内推出「屏幕组件」。
在摸索如何拆解「屏幕组件」时，我们已将「背光」卸下，故图中白色部分为「背光」。
「新一代 moto 360」残缺的表盘究竟是咋回事呢？下面 ZEALER | LAB 的结构堆叠工程师将为你解答。
目前市面上的智能手表采用圆形表盘的主要代表有「Samsung Gear S 系列」「LG Watch Urbane」、「HUAWEI WATCH」、「moto 360 系列」等。可是，同样是圆形表盘，为何偏偏「moto 360 系列」的表盘是残缺的呢？简单的说，就是 ID 形态决定结构形态，结构形态来实现 ID 形态。我们拿「新一代 moto 360」和「HUAWEI WATCH」做一下对比分析：
▲

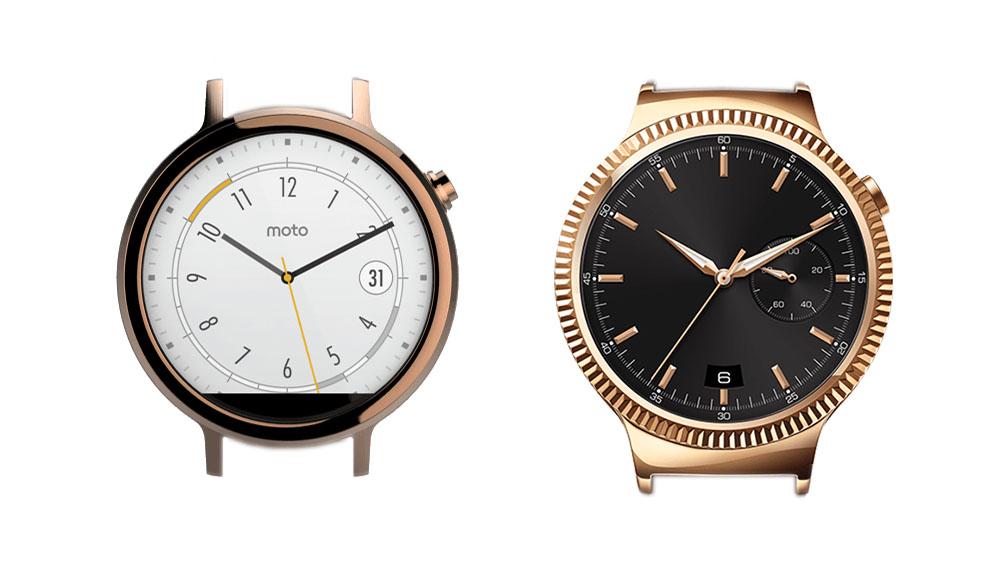

左：「新一代 moto 360」：圆形表盘，有残缺，残缺处布置了「环境光传感器」，表壳为圆形，表带连接端有表耳；
右：「HUAWEI WATCH」：圆形表盘为完整圆形，无「环境光传感器」，表壳为圆形，但在连接表带端有延伸出一块造型；
我们都知道屏幕都需要电路驱动，通过FPC连接到主板，「FPC 同屏幕连接区域」必然要占用一定的空间。因 ID 造型的原因，「新一代 moto 360」表壳为完整圆形，导致「FPC 同屏幕连接区域」必须要占用表盘一部分空间，导致圆形表盘有残缺。既然为了 ID 形态，残缺无法避免，moto 工程师还充分利用这部分区域，布置了「环境光传感器」,屏幕会根据周围的亮度情况自动调整显示亮度，从而对续航有一定的帮助。
而「HUAWEI WATC」虽然同样是圆形表壳，但在 ID 上做了点变通——在连接表带端有延伸出一块造型，以布置「FPC 同屏幕连接区域」。另外，HUAWEI WATCH 没有配置「环境光传感器」，无法自动调节屏幕亮度。便利性和续航都会有所不如。
总之，要赏心悦目的 ID 形态，还是完美无缺的圆形屏幕？古人云：“鱼与熊掌占不可兼得”。
