最近ANKER安克推出了一款美规插线板,该产品配备了6个美规三脚插孔,可兼容国标两脚插头使用。此外还配备有4个USB-A输出接口,单口最大输出功率为12W,4口总输出30W。这款排插既解决了家用电器的用电需求,同时也保证了手机、移动电源、蓝牙耳机等电子设备的能够随时充电,使用起来很方便。
目前,ANKER这款集成4个USB-A接口的插线板已经抵达充电头网编辑部,下面就为大家带来这款产品的详细拆解。
一、ANKER安克4USB-A口美规插线板外观

产品采用安克典型的蓝白相间外包装盒,而且设计简约,包装盒正面印有ANKER品牌和“PowerPort Strip”字样。

背面印有产品的6大特性相关信息。

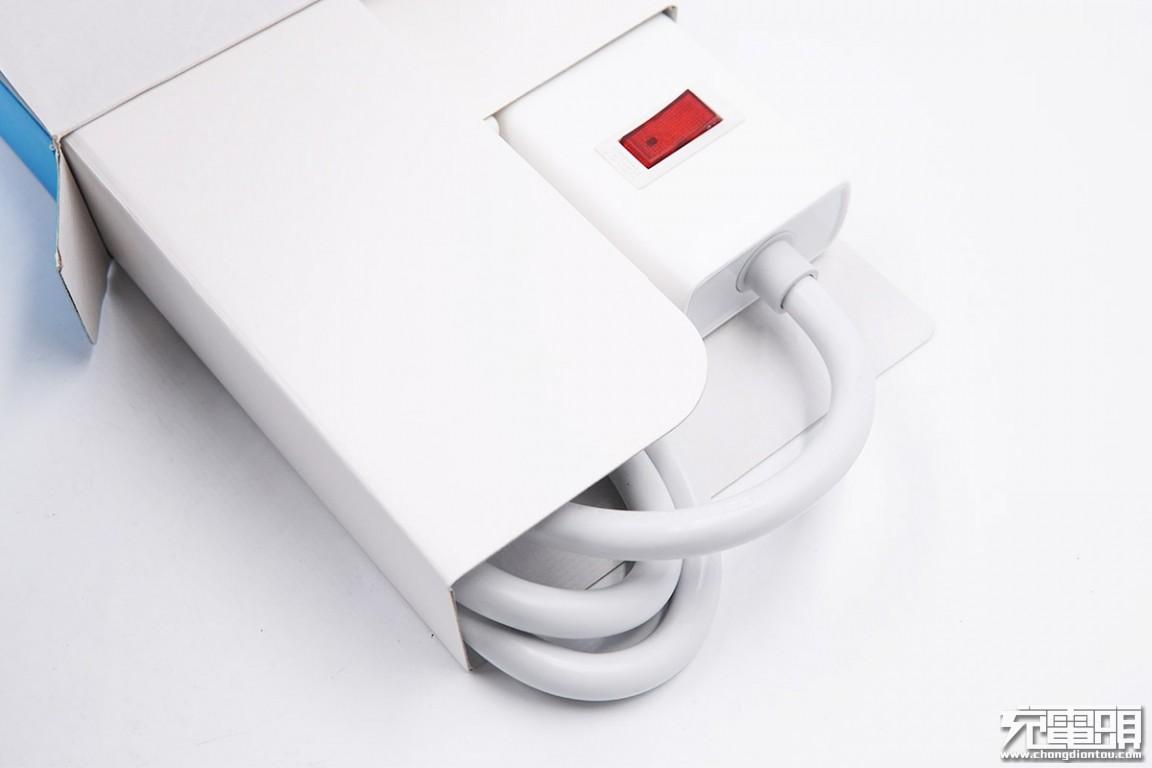

打开包装盒,内部使用纸盒进行固定,插线板机身和线缆分别放置在两个槽里。

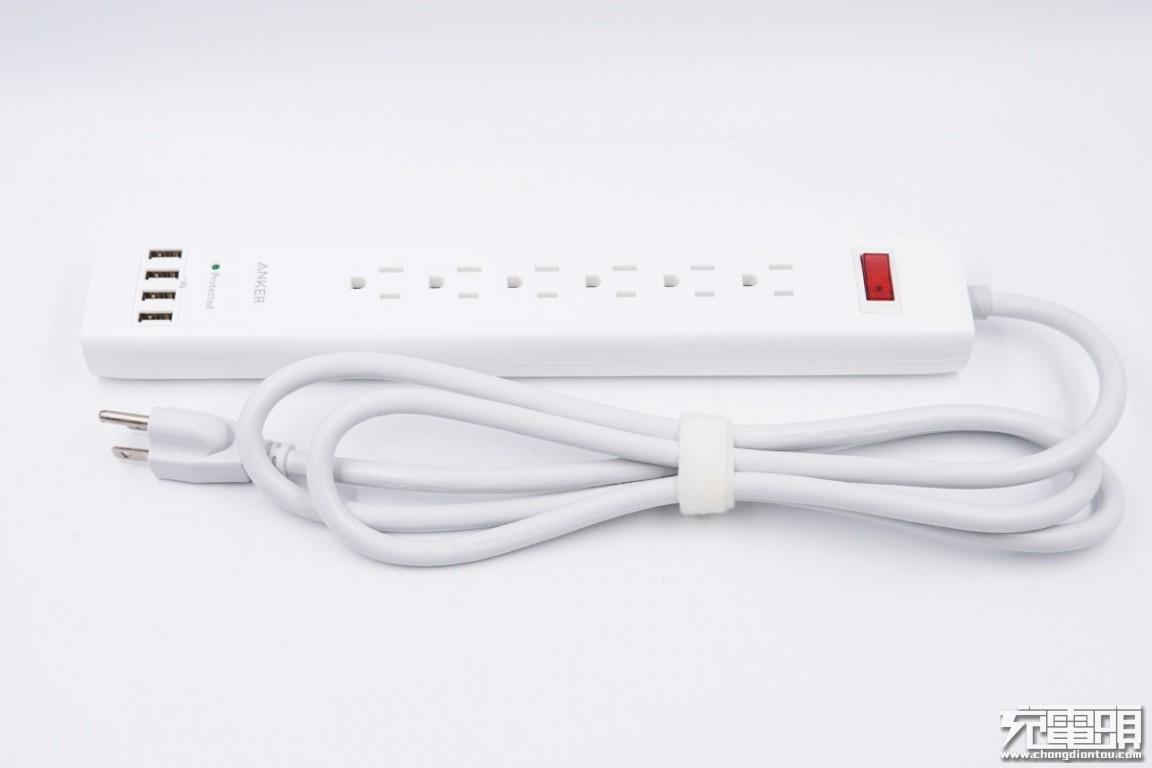

取出插线板,线缆使用白色魔术扎带进行捆绑整理,而排插机身修长扁平,可为桌面节省空间,两端分别是安全总控开关和4个USB-A接口,中间是6个三脚插孔。

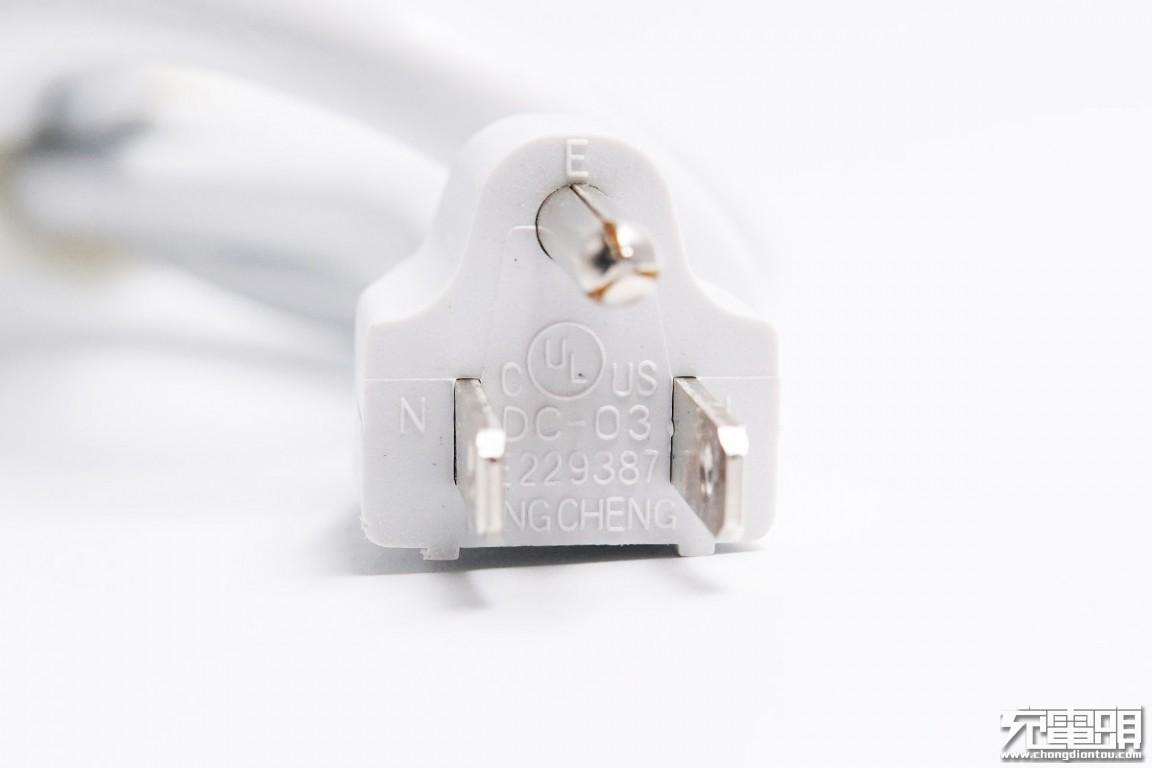

排插的三脚插头特写,白色塑料胶上印有对应标识字母,并且已经通过了UL认证。

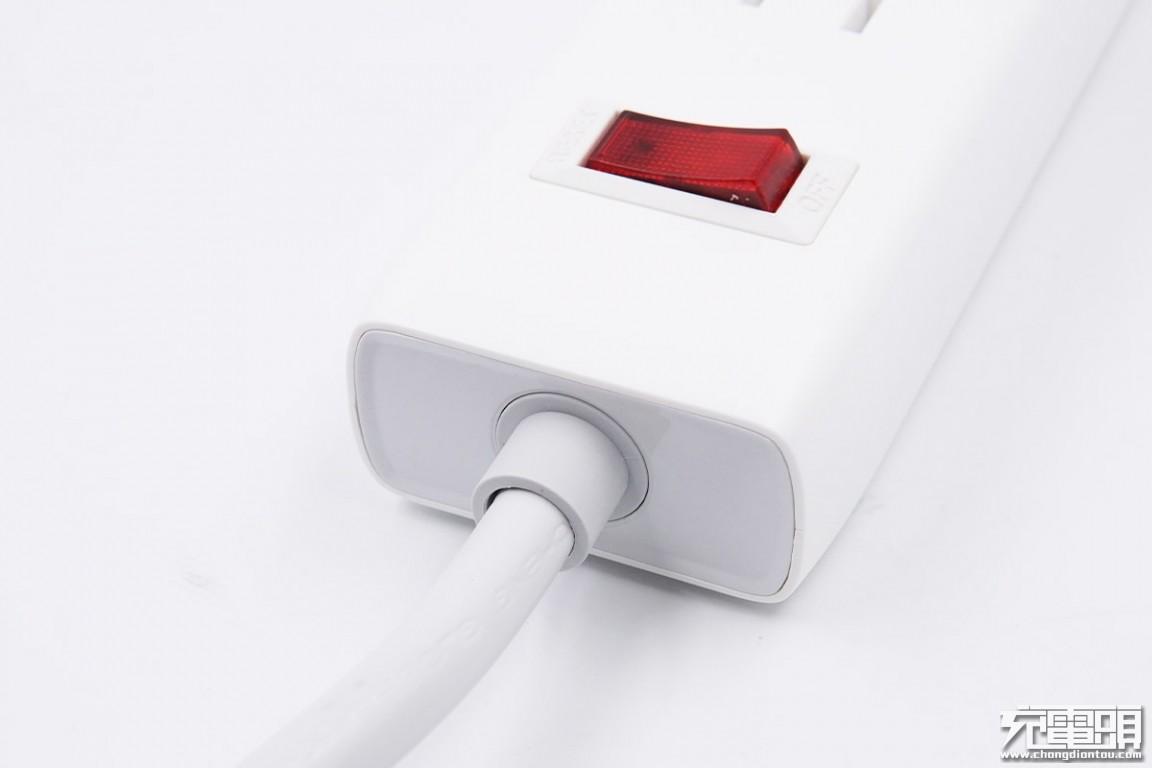

线缆和机身连接处进行抗弯折处理。

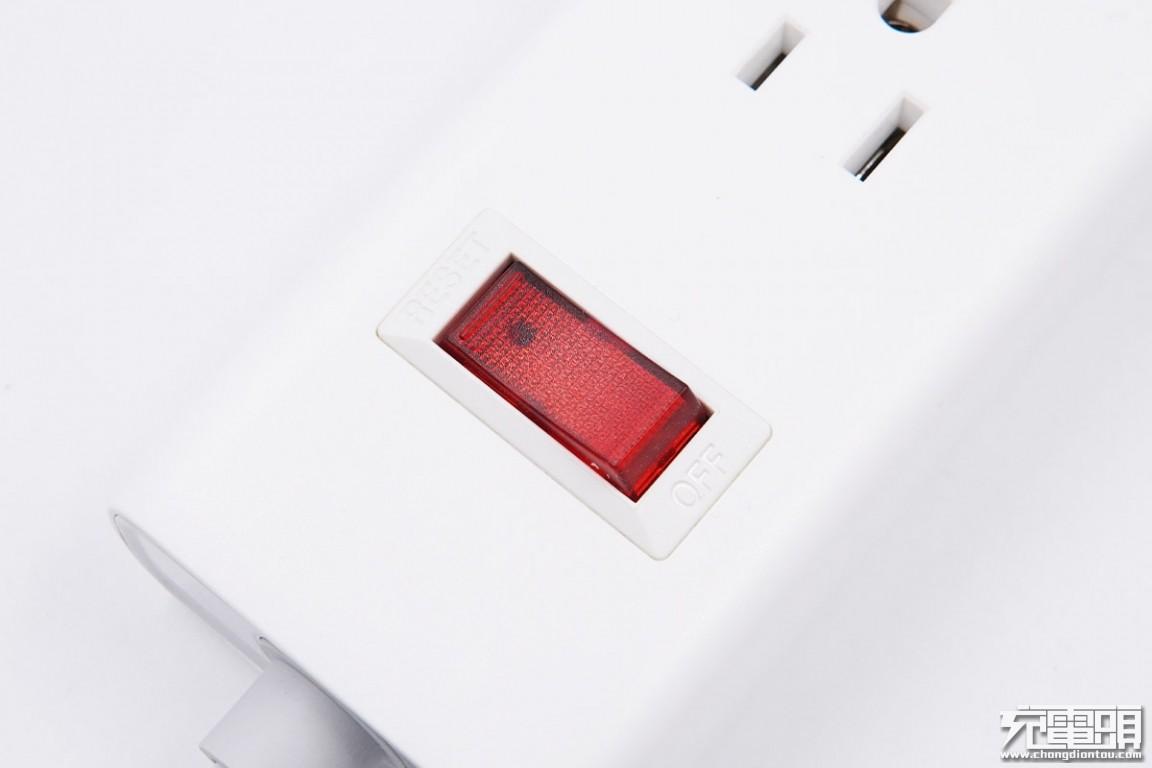

醒目的红色开关特写,两头分别印有“RESET”和“OFF”字样,说明开关带有过流保护功能。

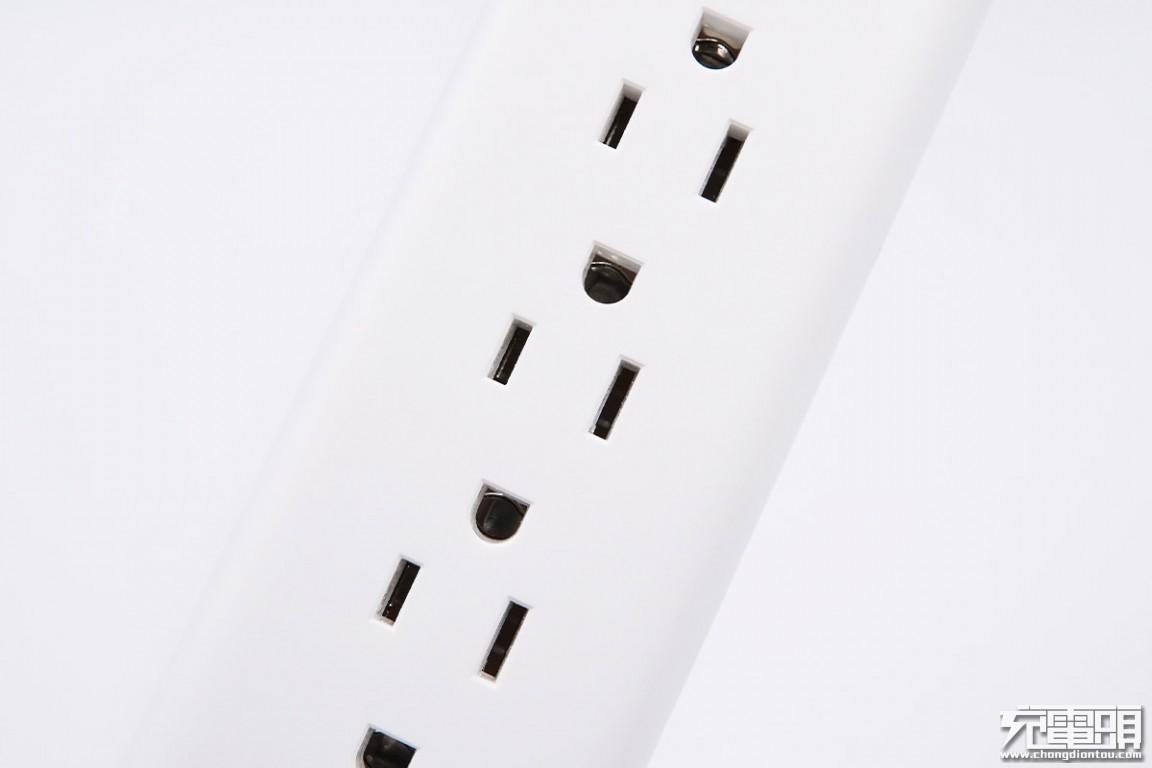

三脚插孔特写,零线和火线插孔为平行设计,零线的孔位比火线的孔位稍大。

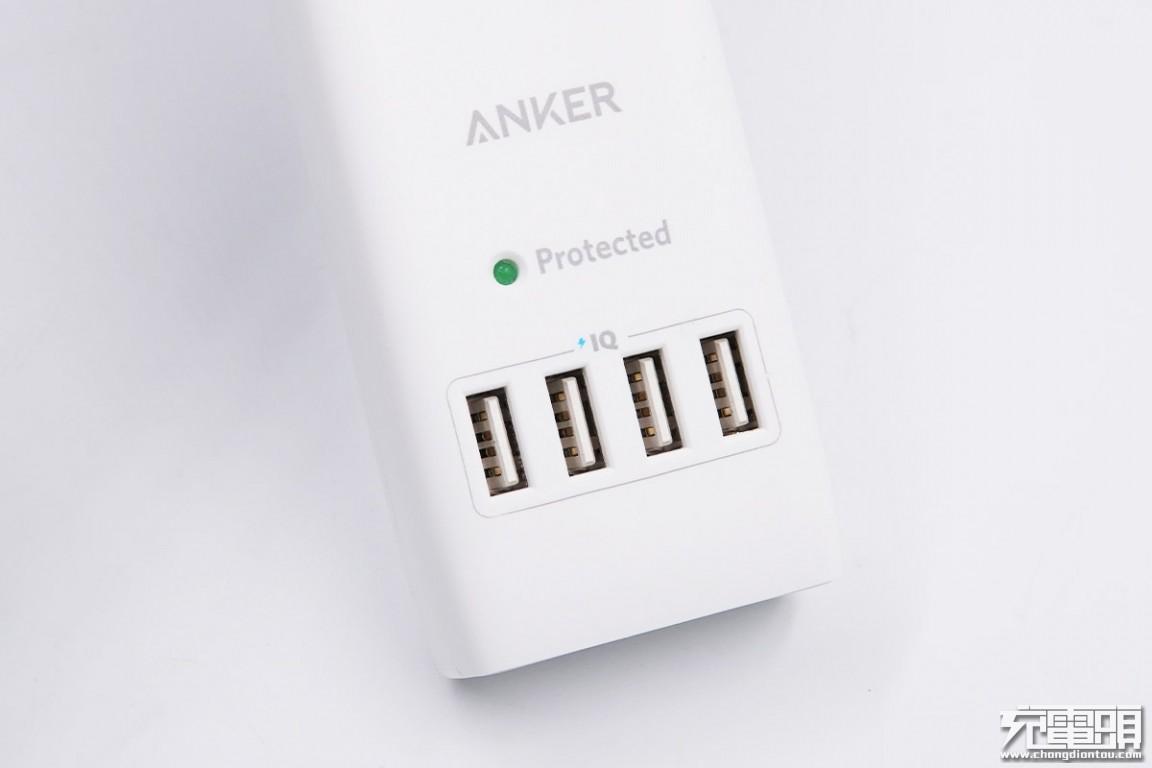

排插在机身另一端配备有4个USB-A输出接口,接口旁印有IQ字样,表明这4个接口均支持ANKER自家的POWER IQ充电技术,此外旁边还有一颗安全指示灯。

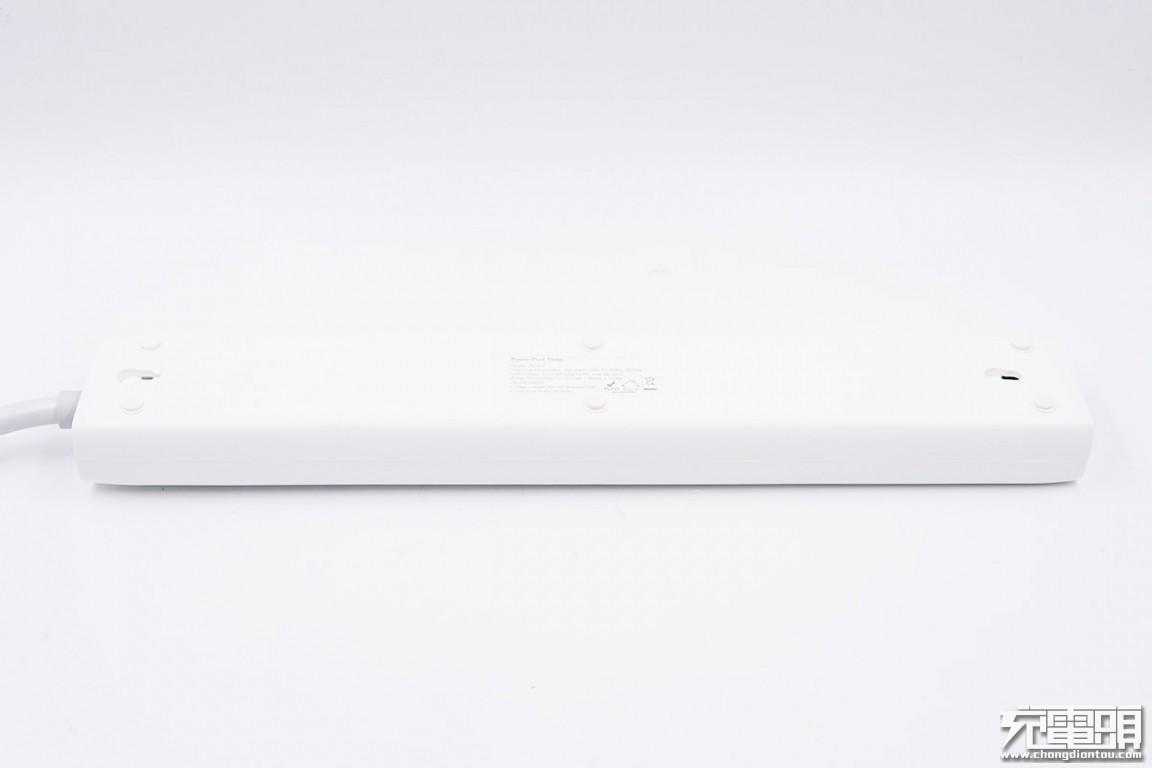

插线板底部两端和中间位置都设计有软胶垫,可以增大摩擦力防止机身在桌面上打滑,并可以隐藏螺丝,起到装饰的作用。

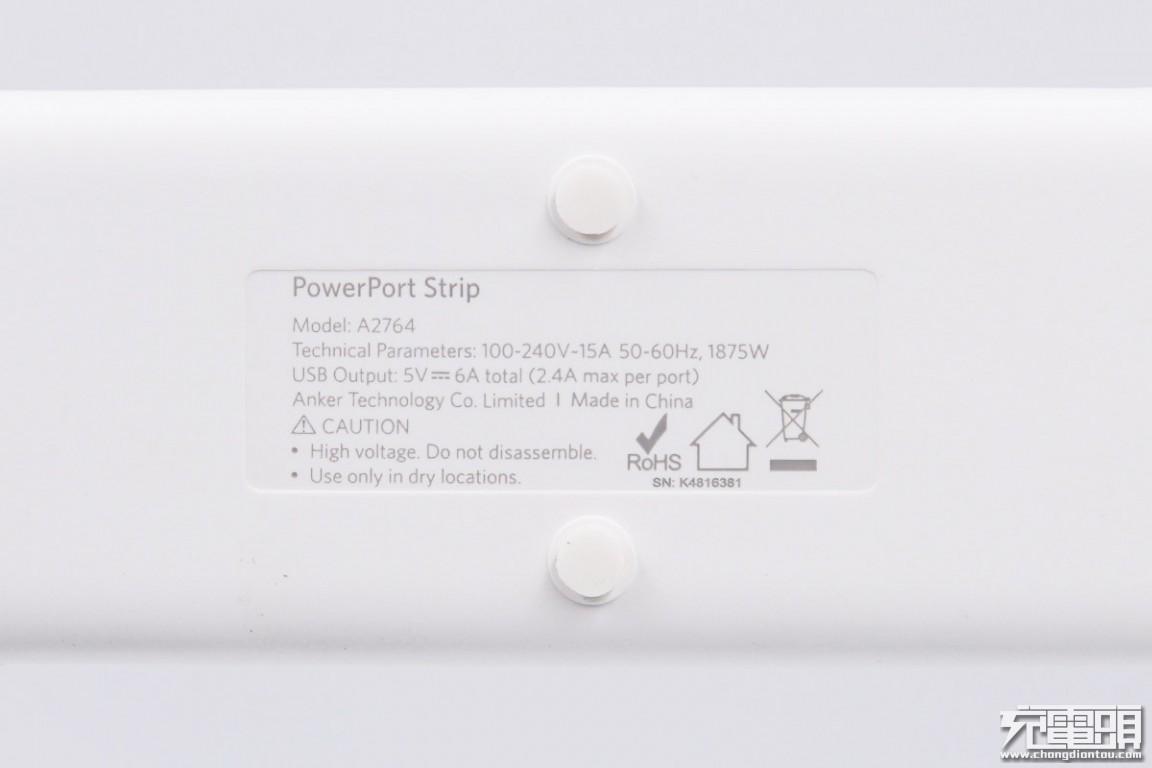

此外还标注有产品参数信息型号:A2764SN:K4816381技术参数:100-240V~ 50/60Hz 15A,1875WUSB模块总输入:5V/6A(2.4A max per port)产品已经通过了RoHS认证。
二、ANKER安克4 USB-A口美规插线板拆解

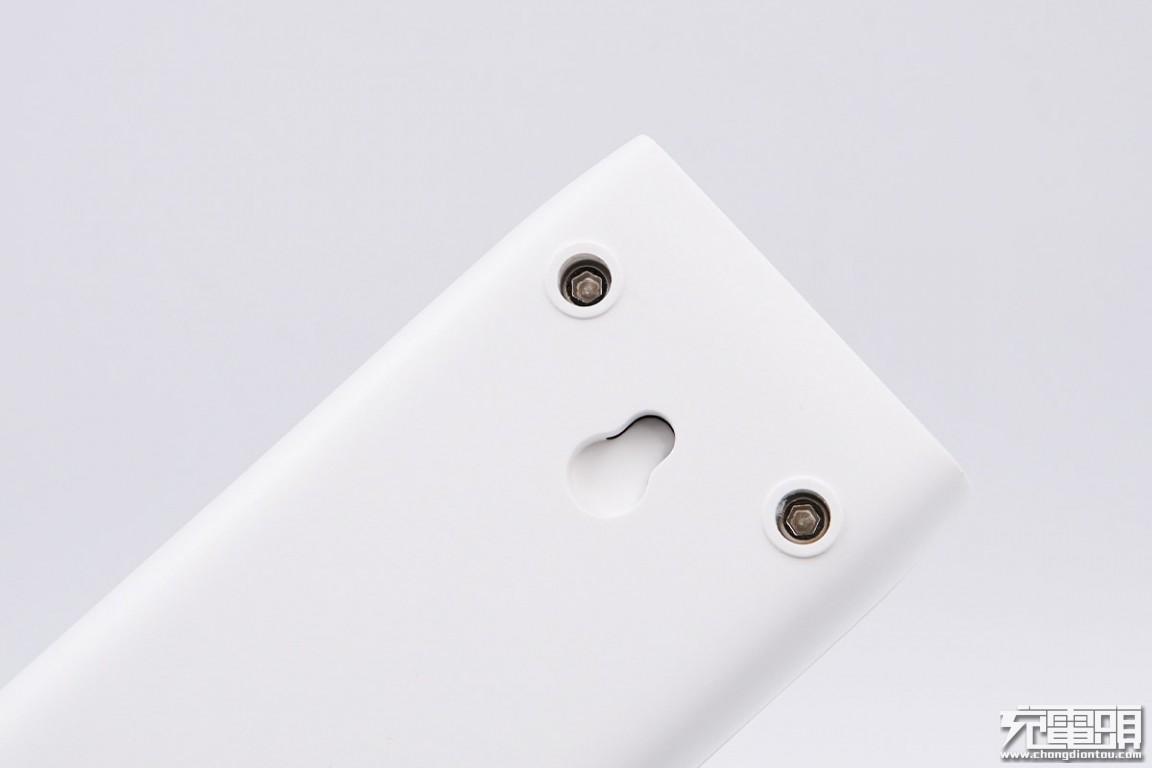

去掉软胶塞,机身底部外壳使用6颗六角防拆螺丝进行封装固定。

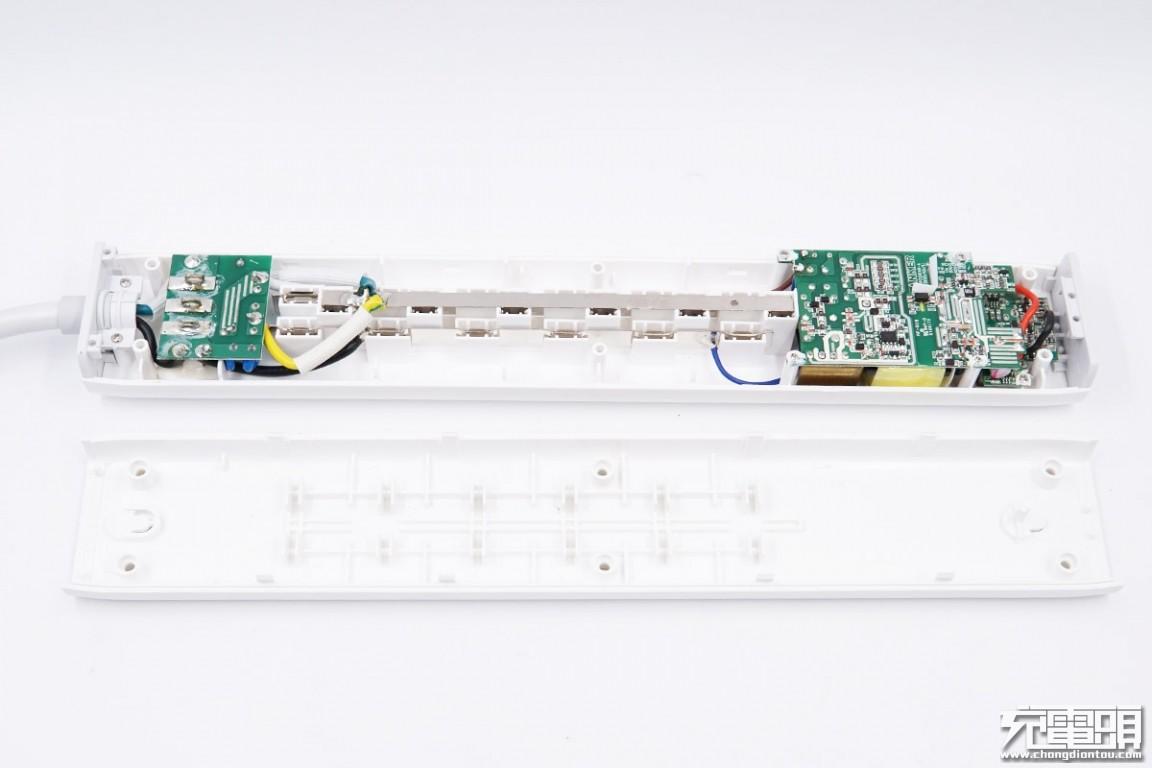

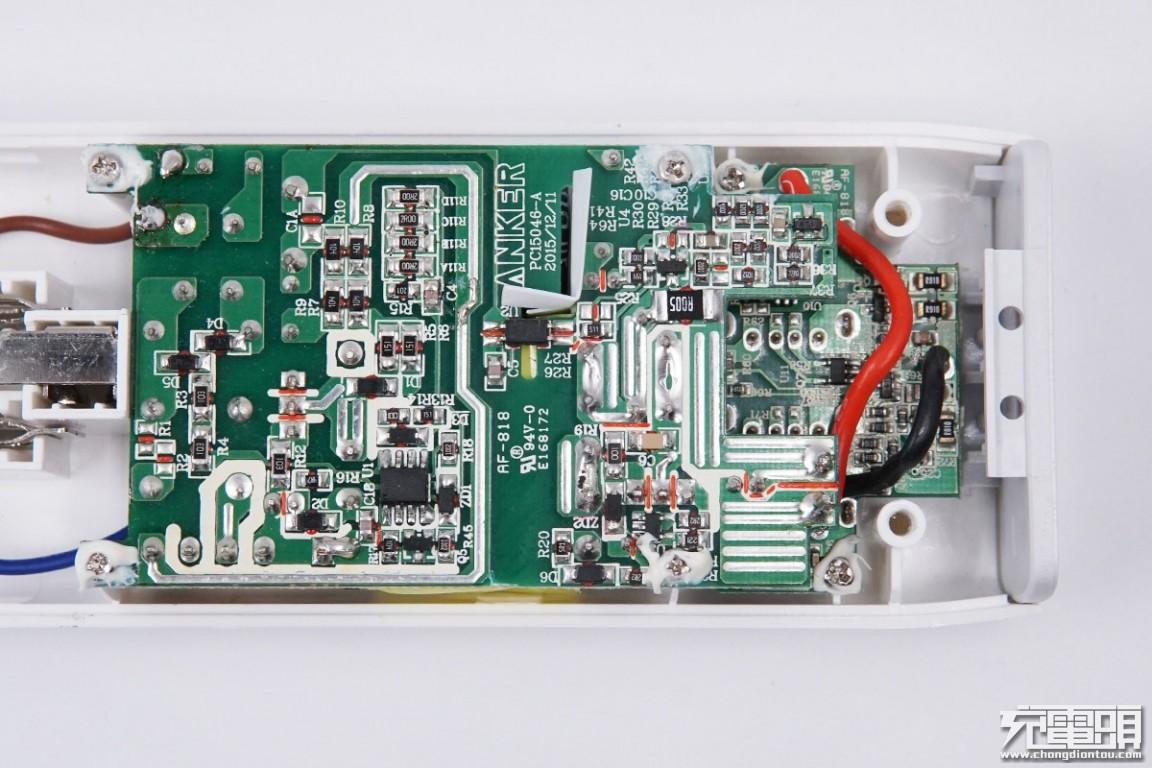

将机身壳拆开,内部两端分别是两块绿色PCB板,中间是一体金属带。

大块PCB板四角各有一颗螺丝进行固定,胶水加固。

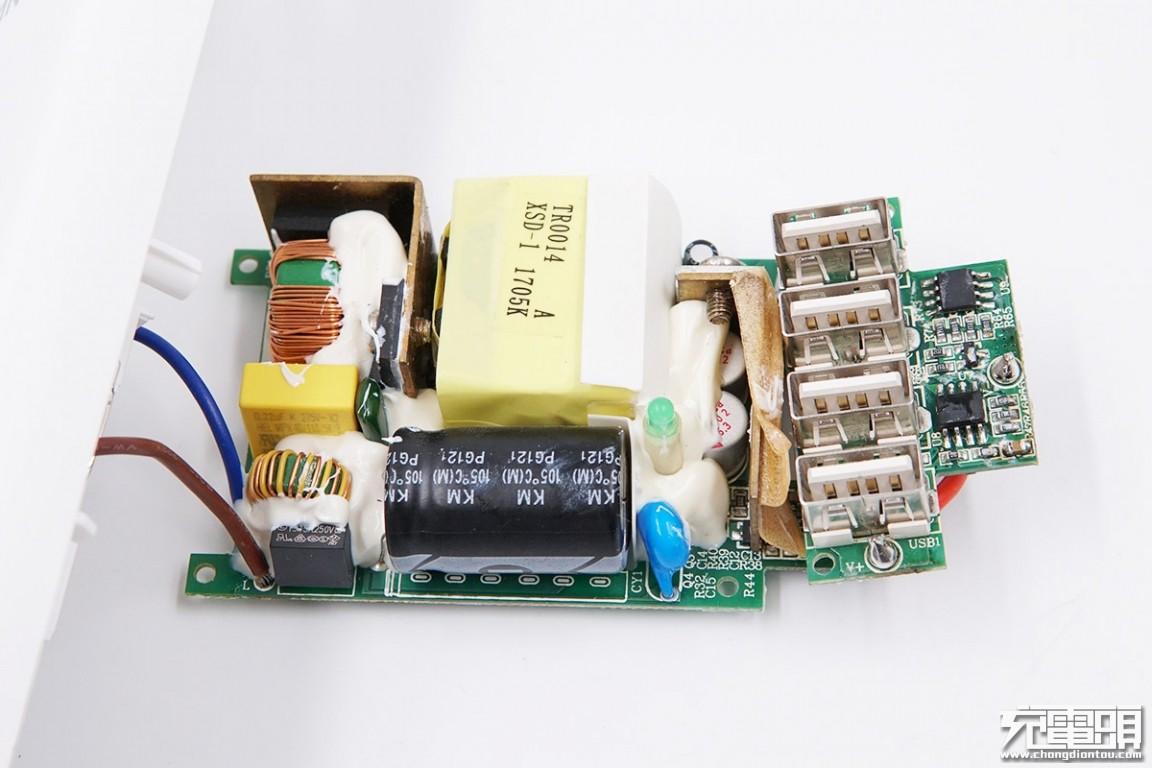

将螺丝去掉,大PCB板上的元器件均有打胶固定,部分芯片还配有铜质散热片辅助散热,4个USB-A接口母座焊接在另一块小PCB板上,大小两块电路板之间使用绝缘纸进行隔离。

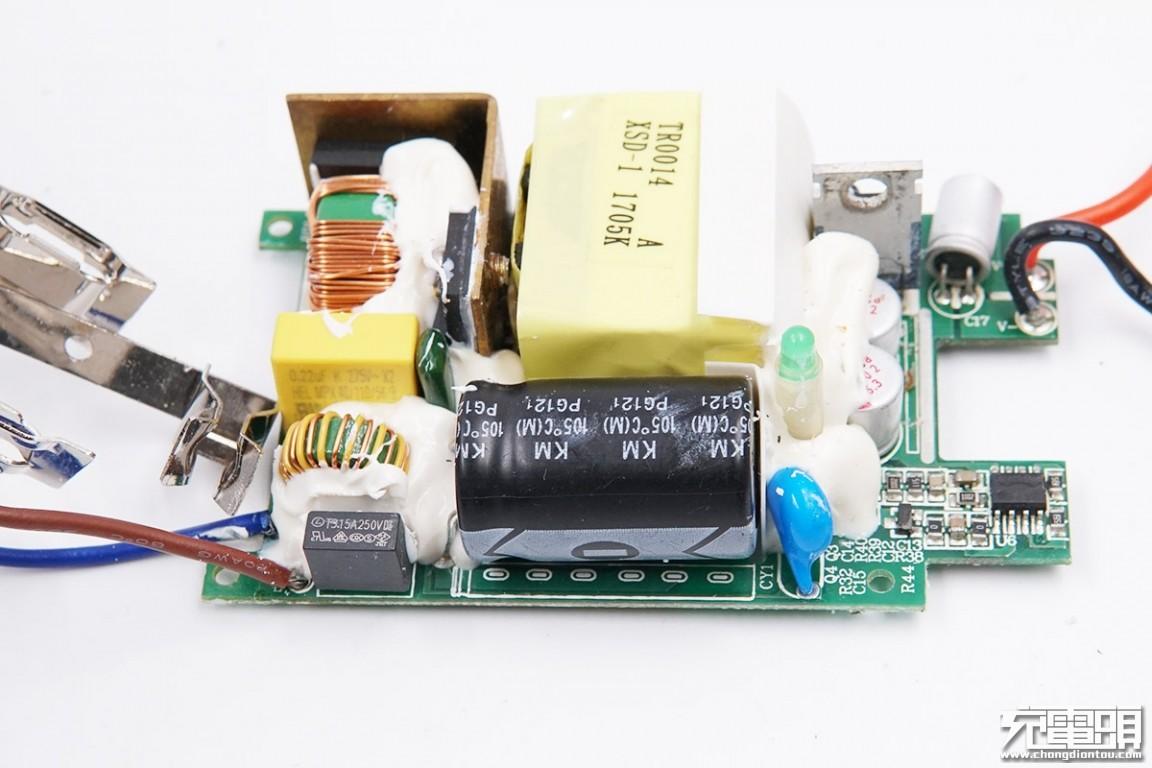

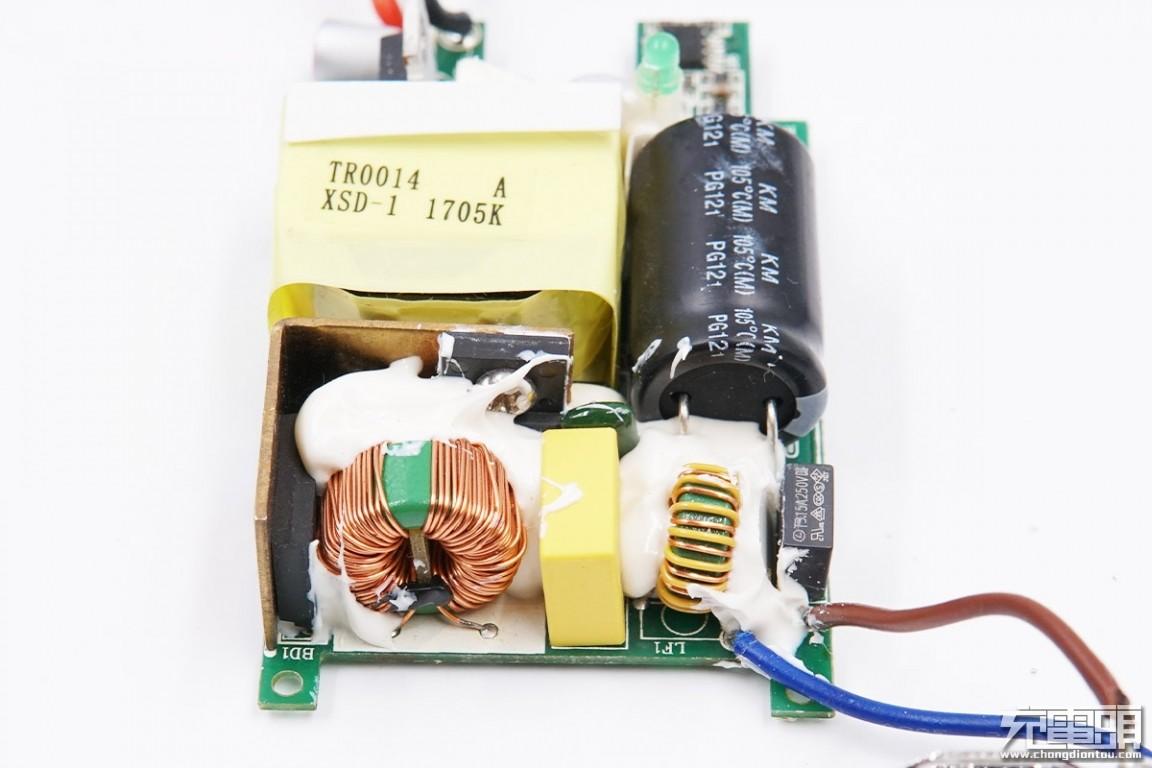

PCB板输入端焊接有延时保险丝、两颗共模电感、安规X电容、涤纶电容、整流桥和初级开关MOS等元器件,其中整流桥和初级开关管还贴有铜片散热。

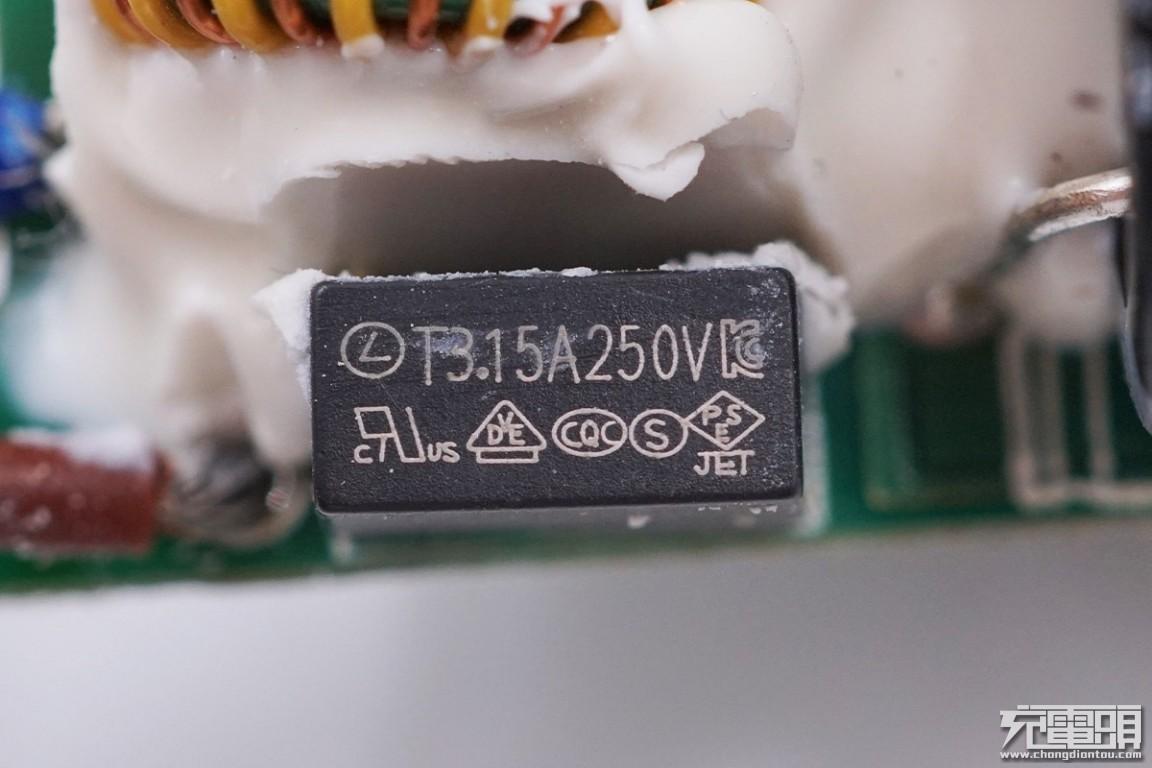

延时保险丝特写,规格为3.15A 250V。

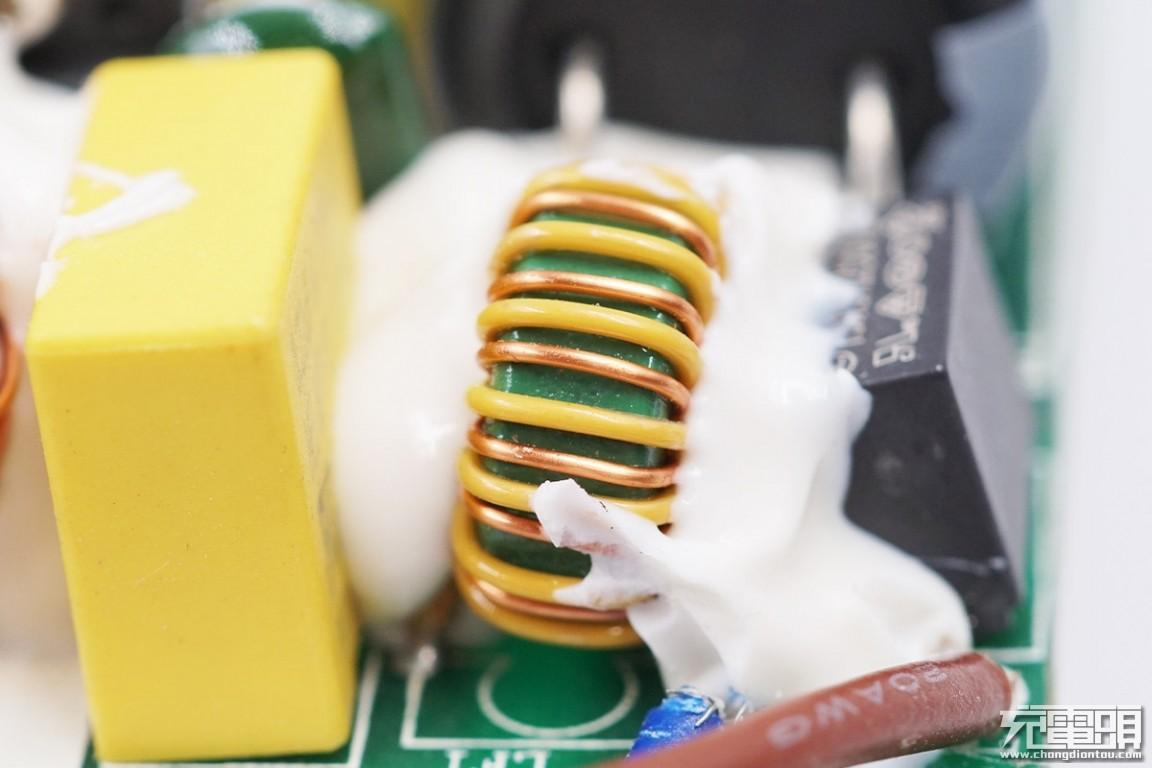

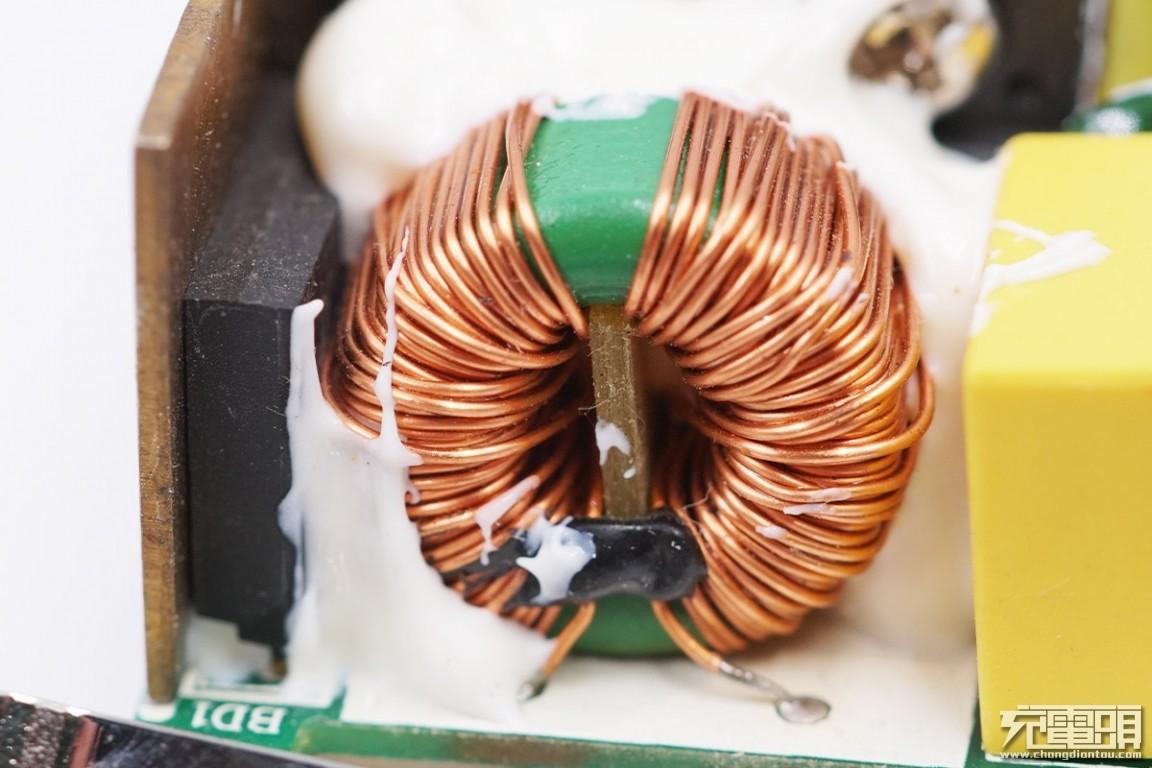

共模电感特写,用于滤除EMI干扰。

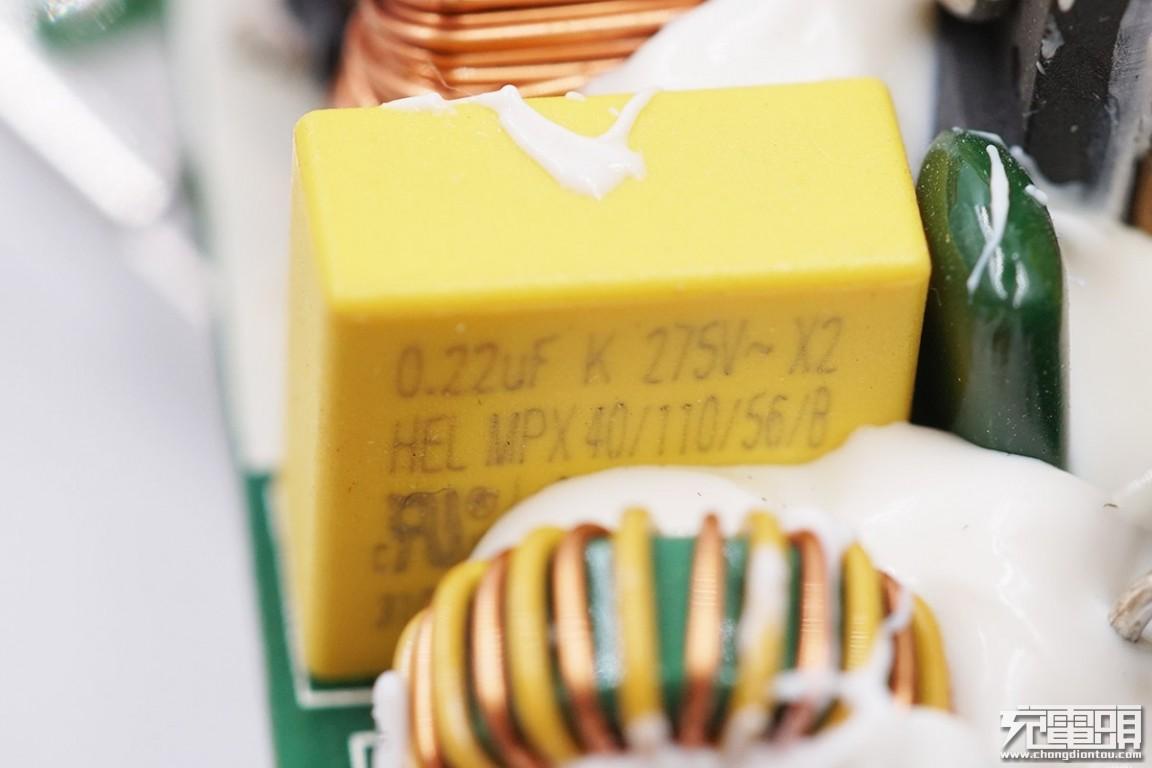

安规X电容特写,容量为0.22μF。

另一颗共模电感特写。

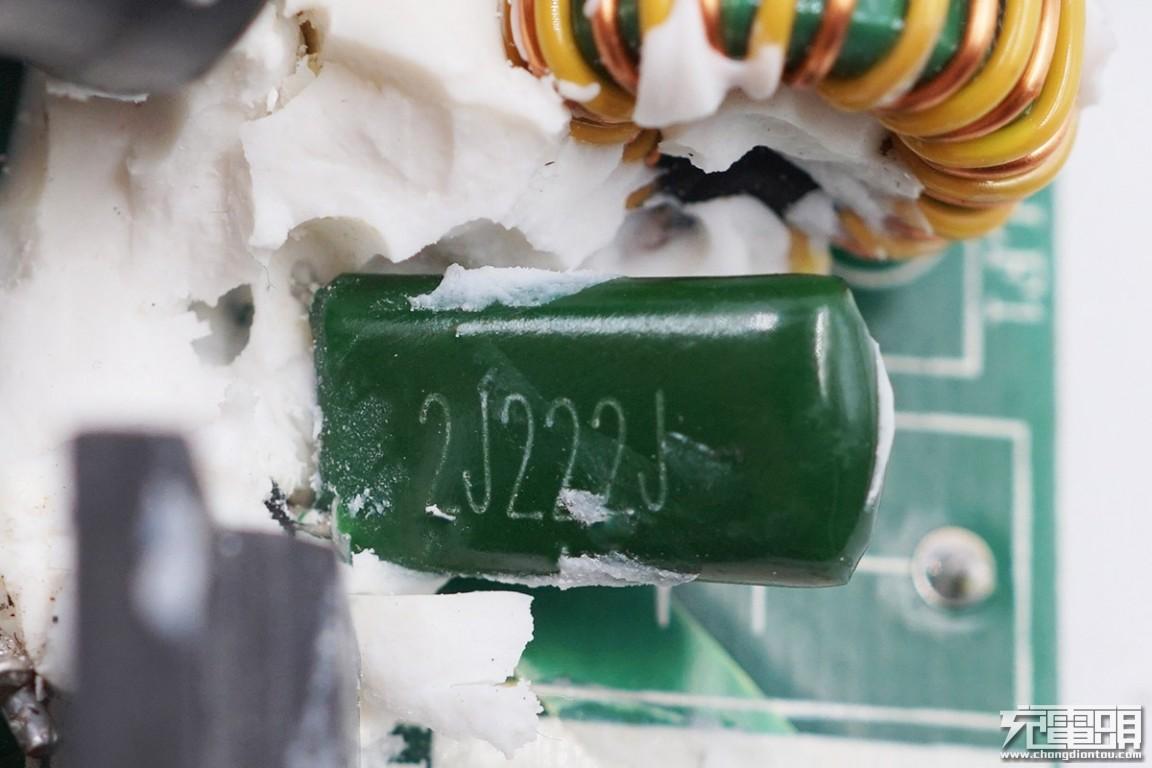

2J222J涤纶电容。

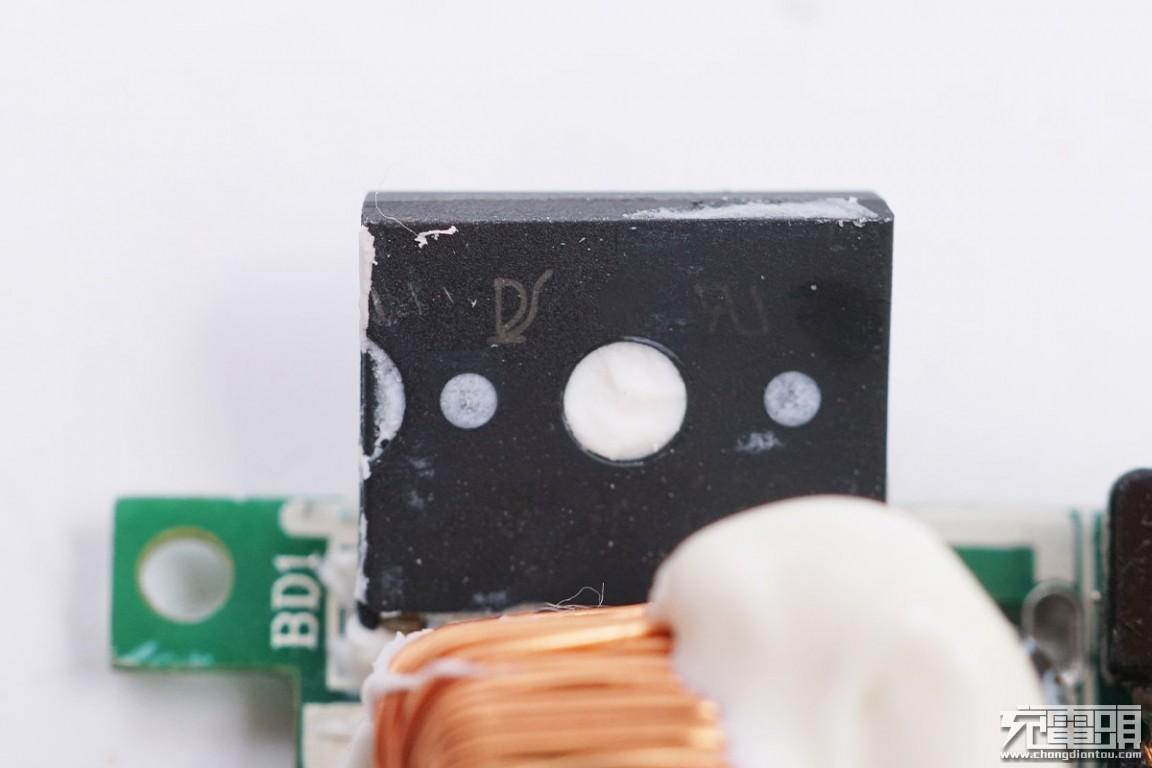

贴上L型金属散热片上的是输入端整流桥。

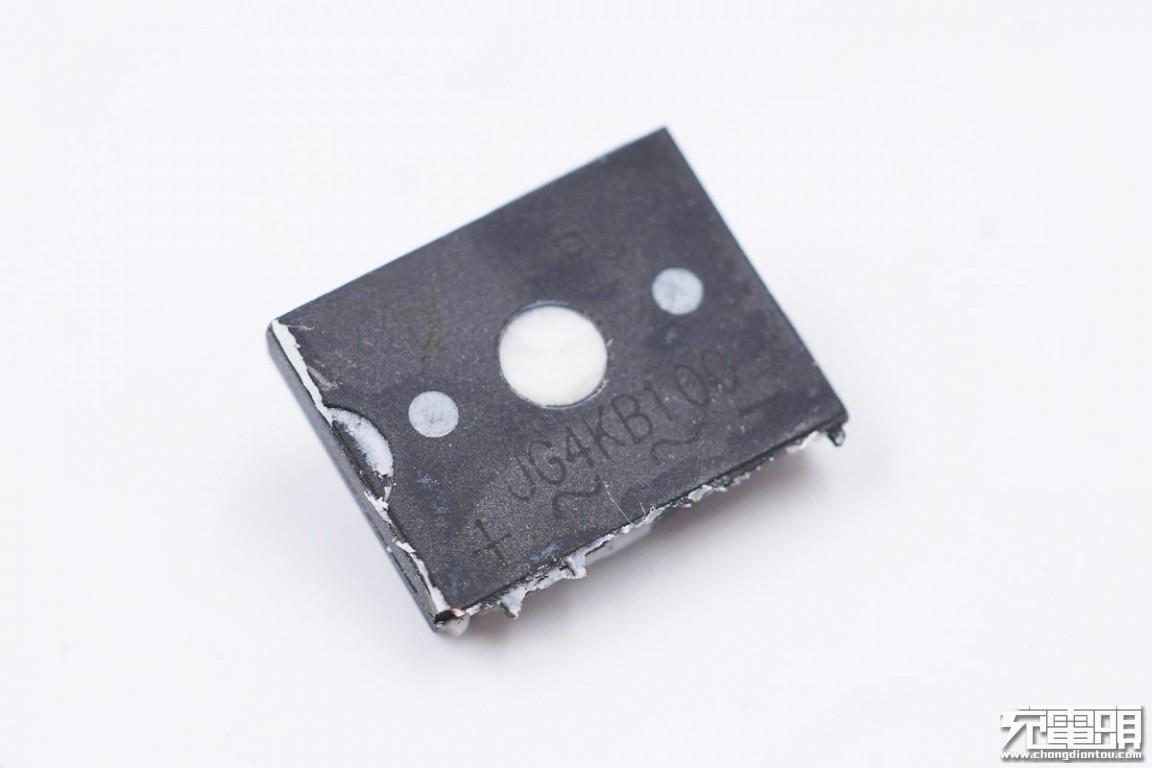

整流桥上丝印UG4KB100。

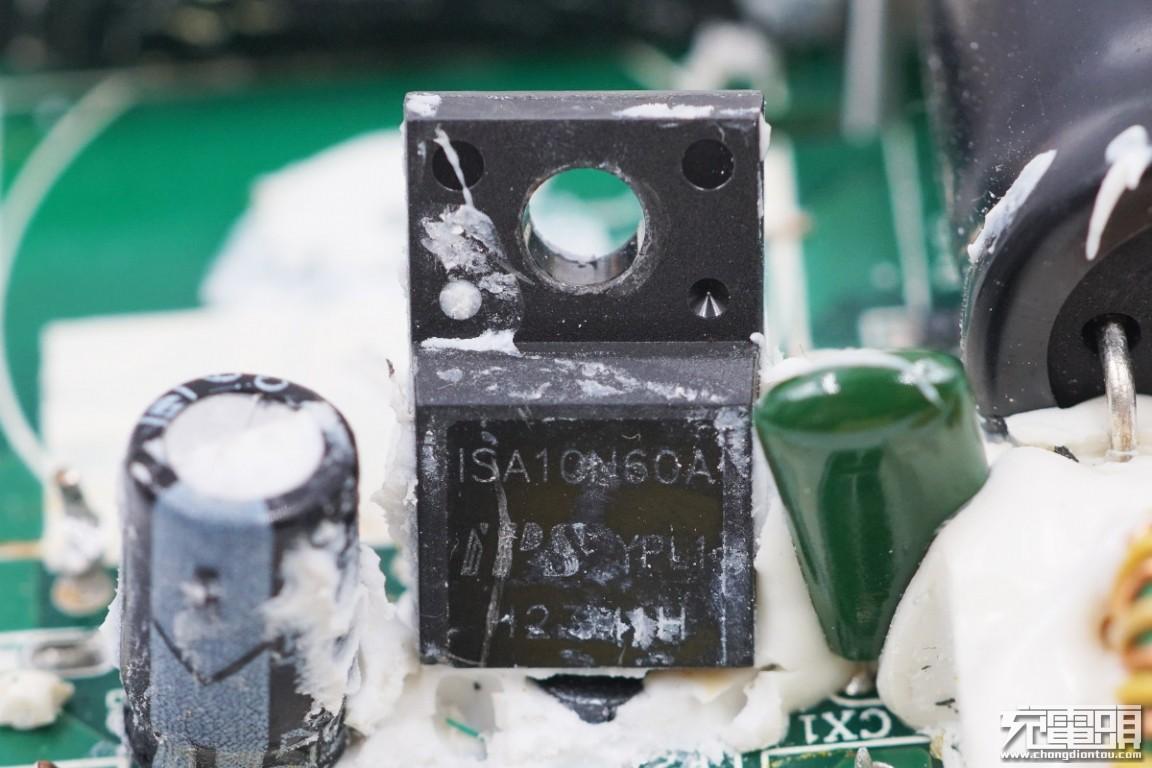

贴在金属散热片另一面上的是初级开关MOS,来自IPS的ISA10N60A,参数为10A/600V。

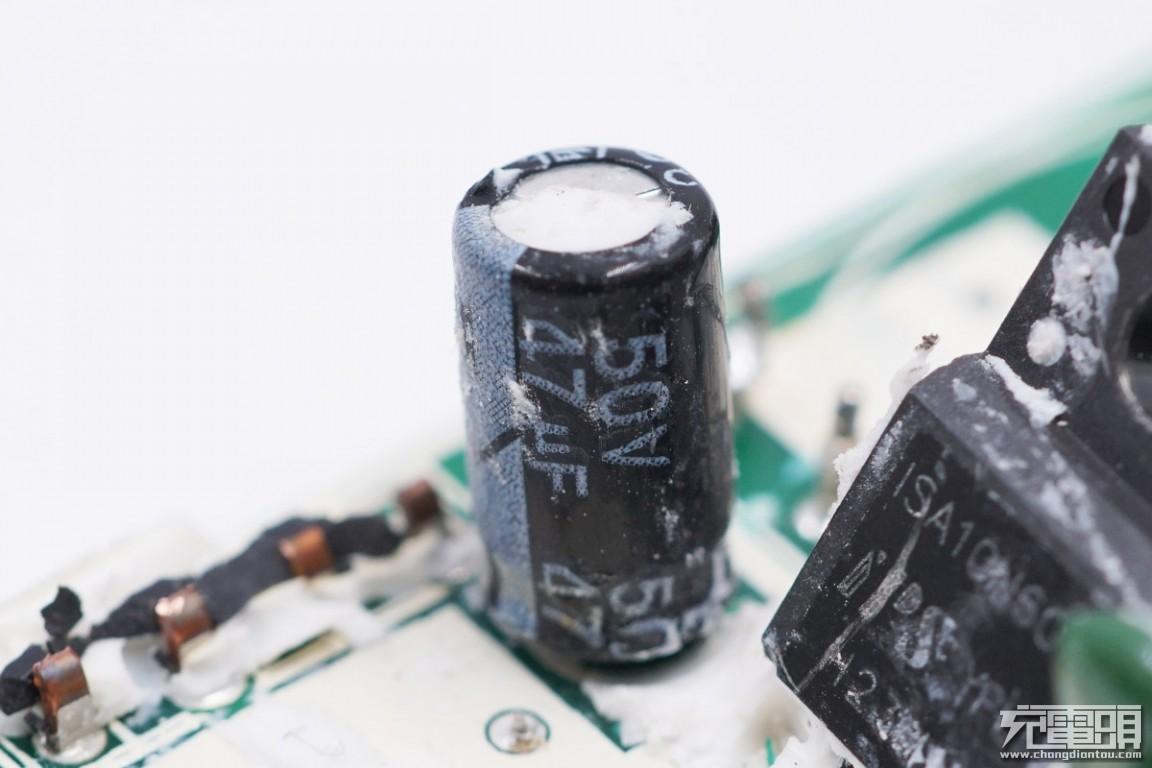

旁边还有一颗PWM主控芯片供电电容,规格为50V 47μF。

电路板中段位置焊接着初级滤波电解电容和变压器。变压器和输出端之间还有白色绝缘板进行隔离。

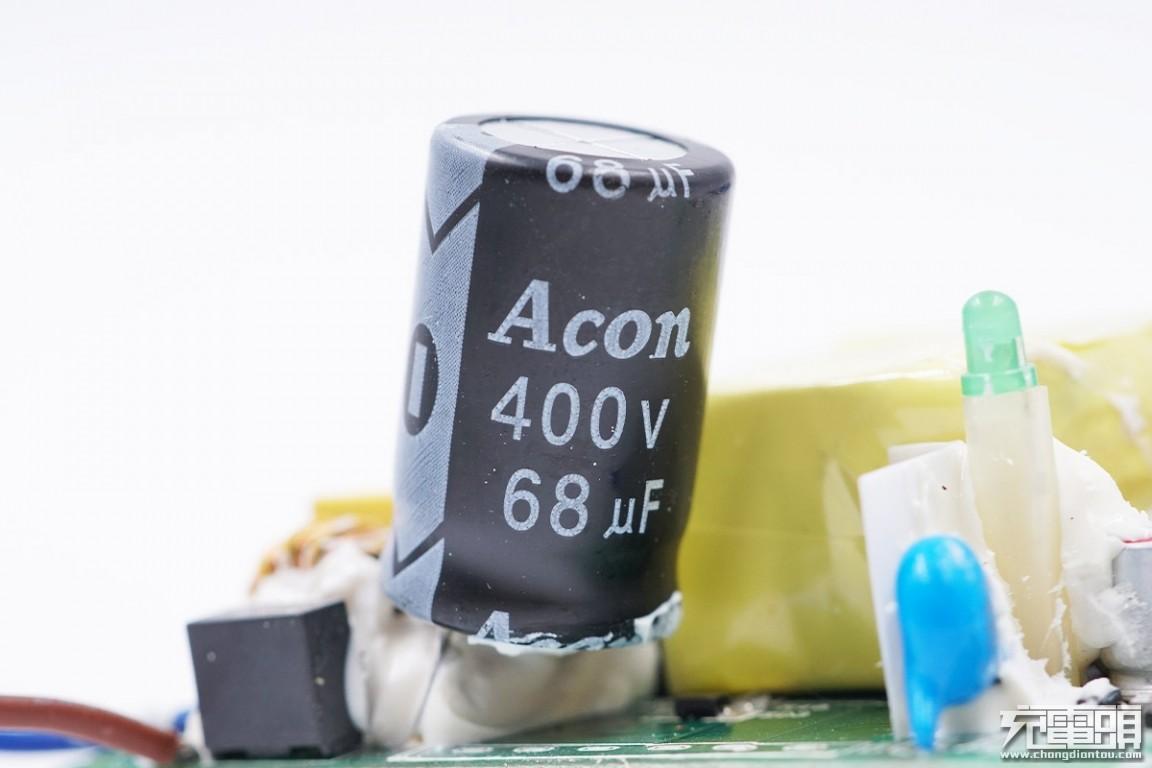

初级滤波电解电容特写,规格为400V 68μF,来自Acon中元。、

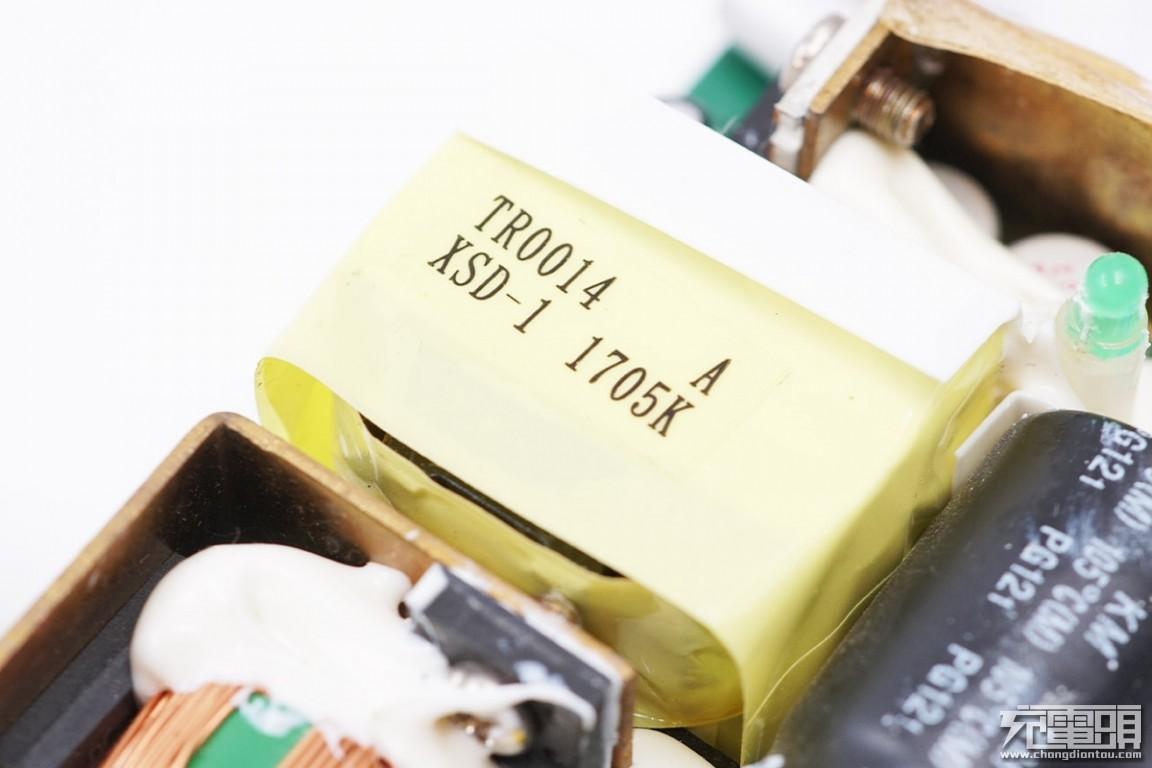

变压器特写,上面喷码有信息。

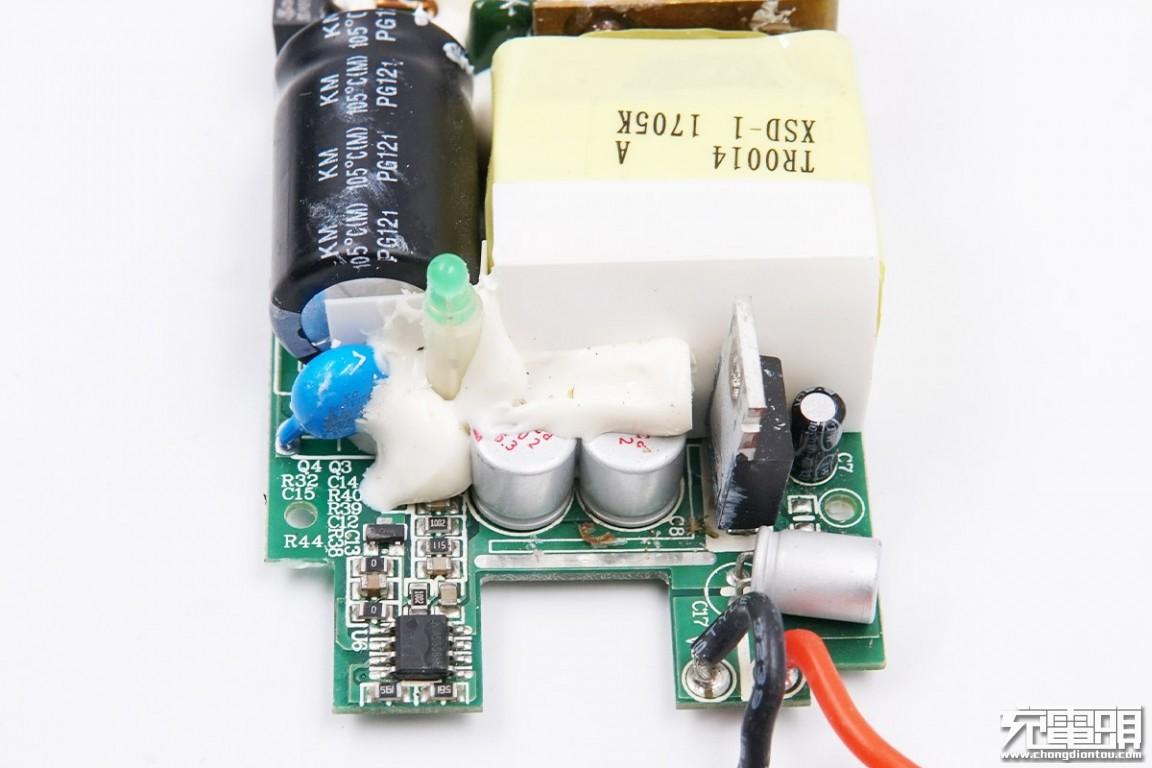

PCB板次级侧分别焊接有Y电容、三颗输出滤波固态电容、同步整流MOS管,指示灯等元件。

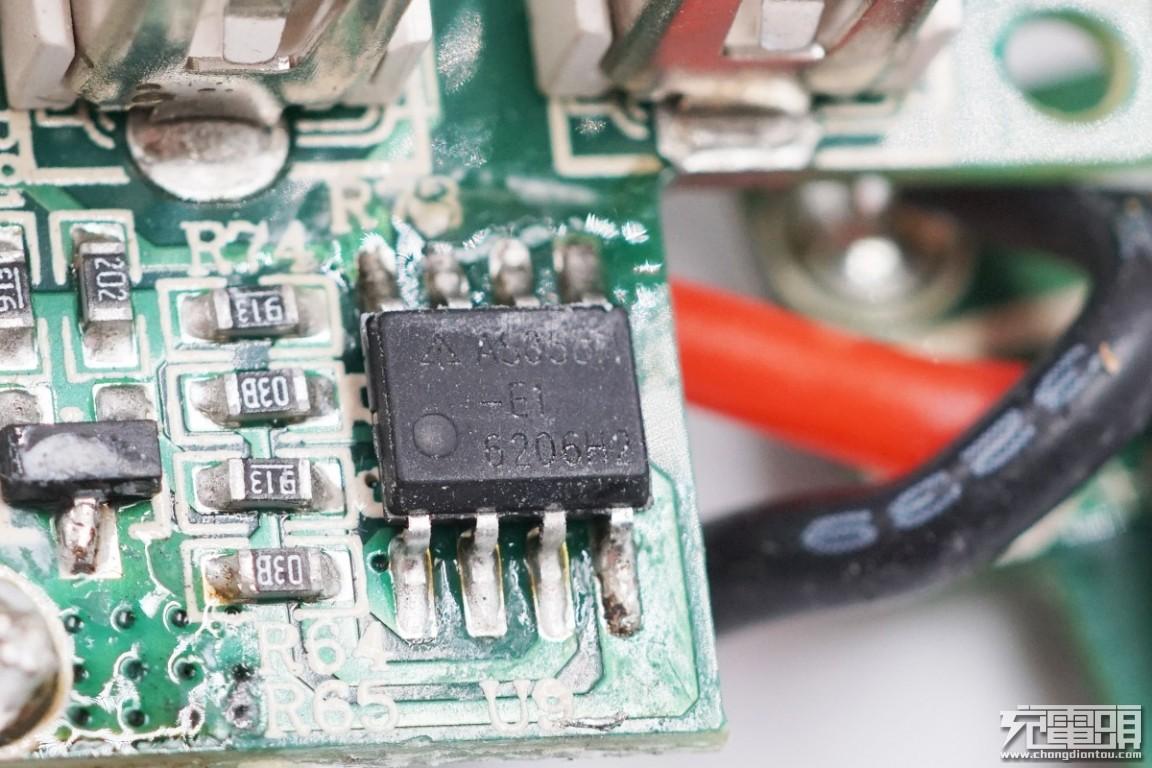

Diodes达尔AS358双运放,用于输出电流检测。

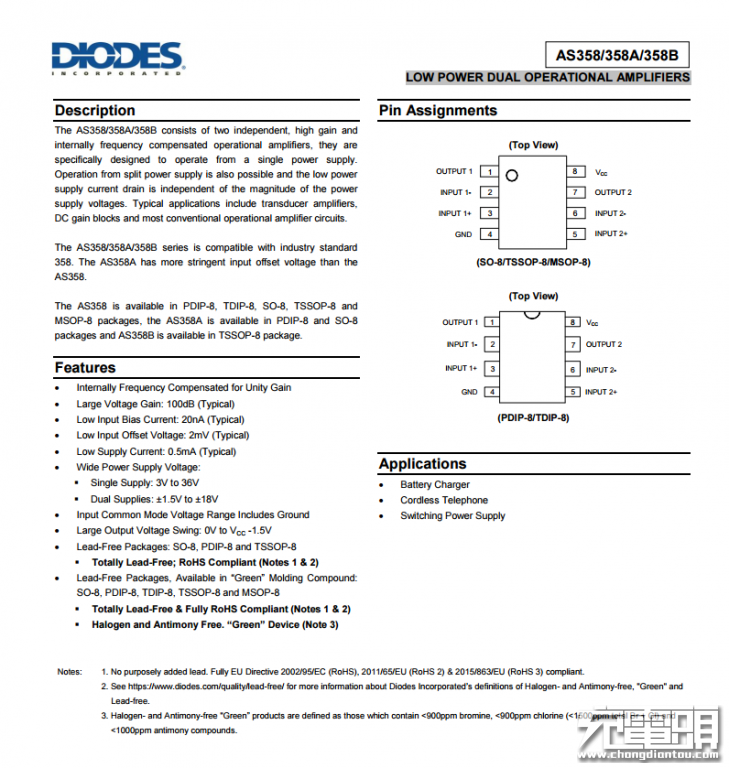

DIODES AS358资料信息。

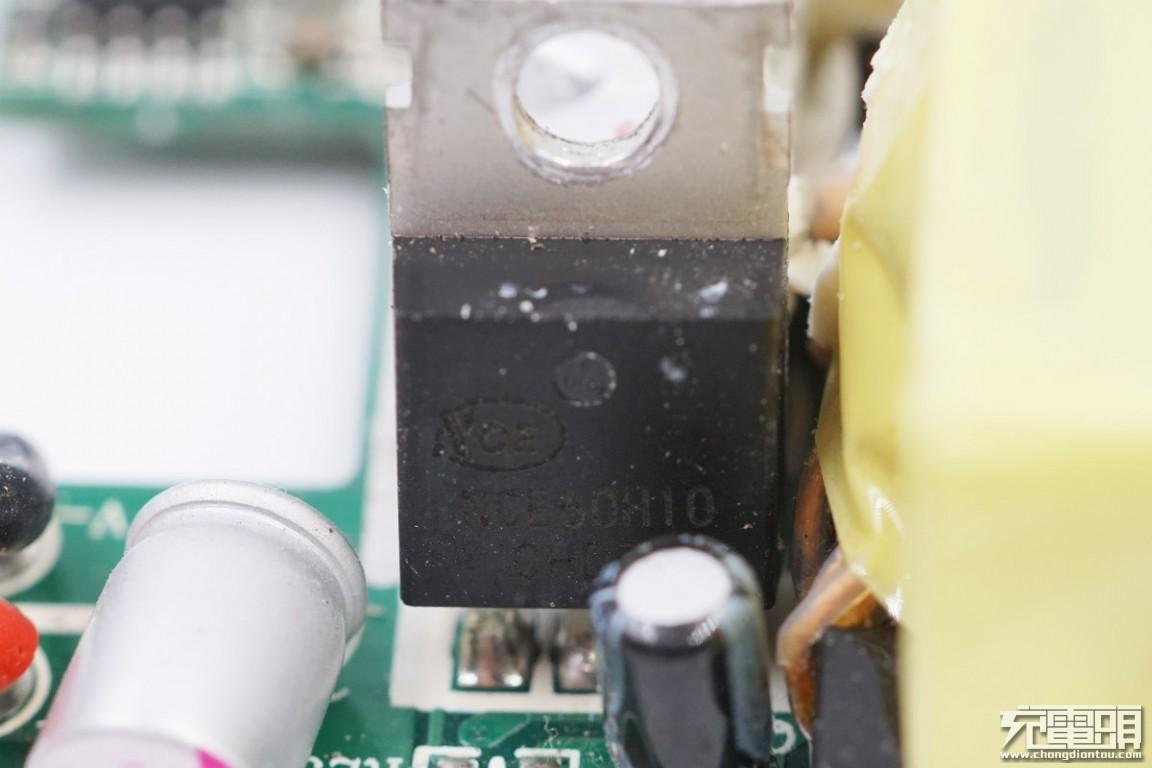

次级同步整流MOS管NCE60H10,NMOS,耐压60V,来自NCE新洁能。

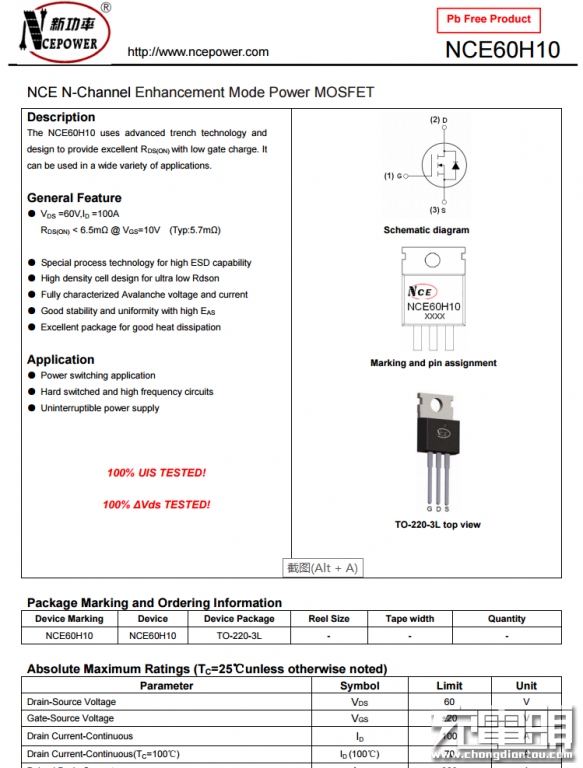

新洁能NCE60H10资料信息。

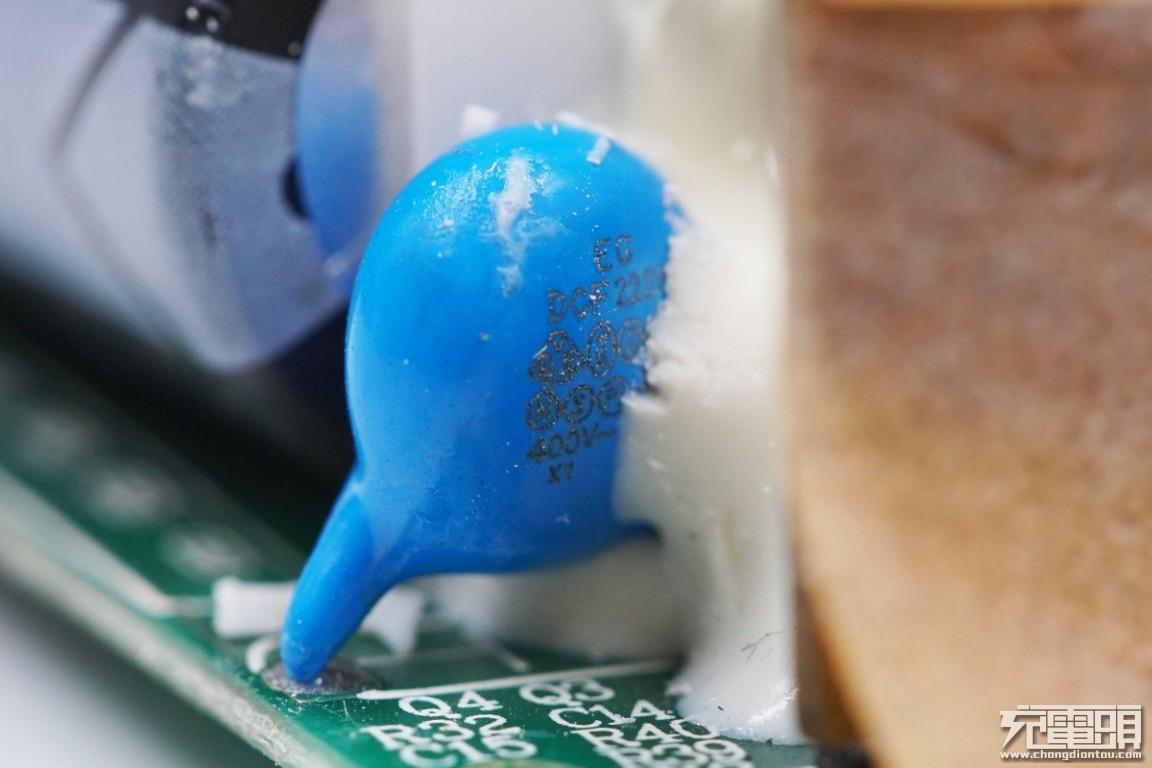

输出抗干扰蓝色Y电容特写。

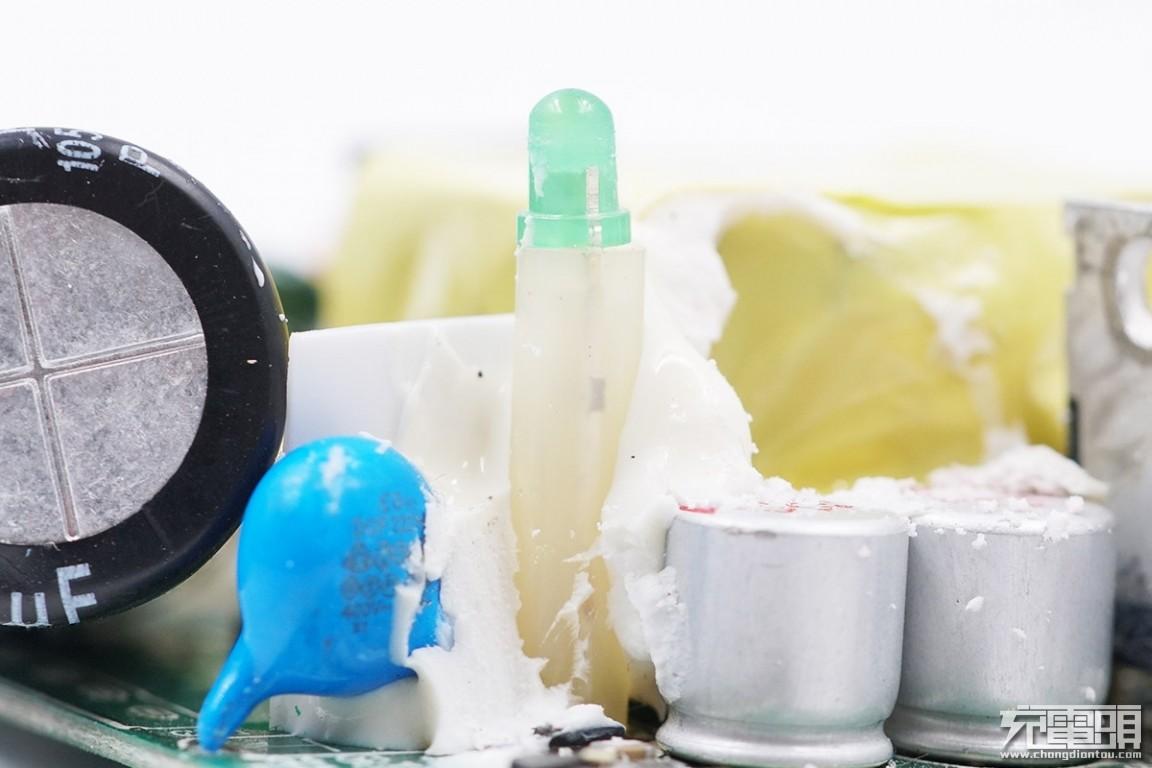

Y电容旁边是一颗安全指示灯。

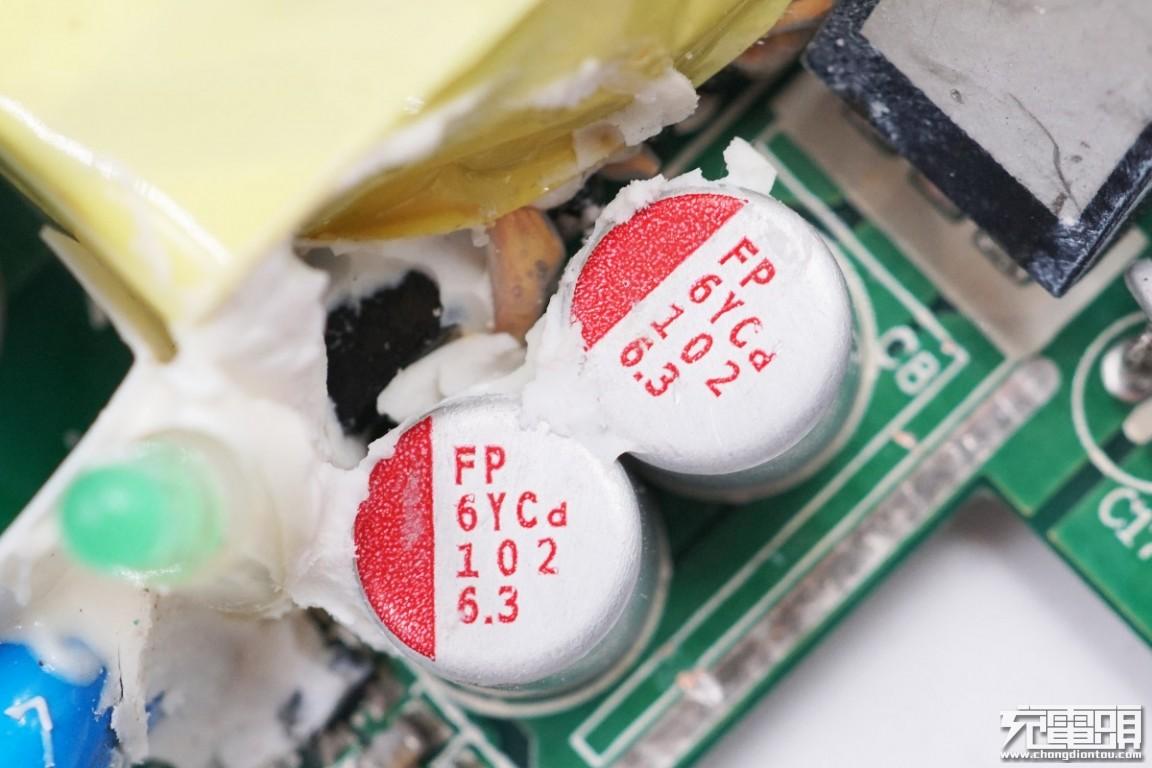

两颗输出滤波固态电容特写,规格均为6.3V 1000μF。

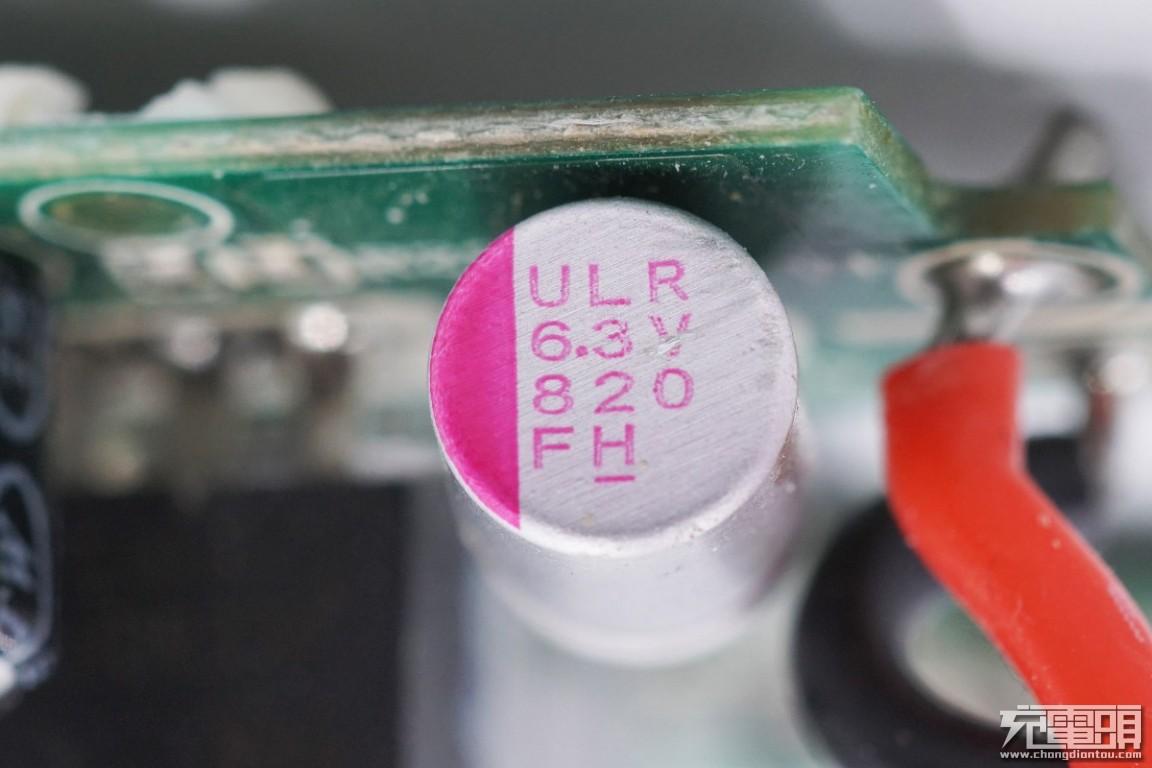

第三颗输出滤波固态电容规格为6.3V 820μF。

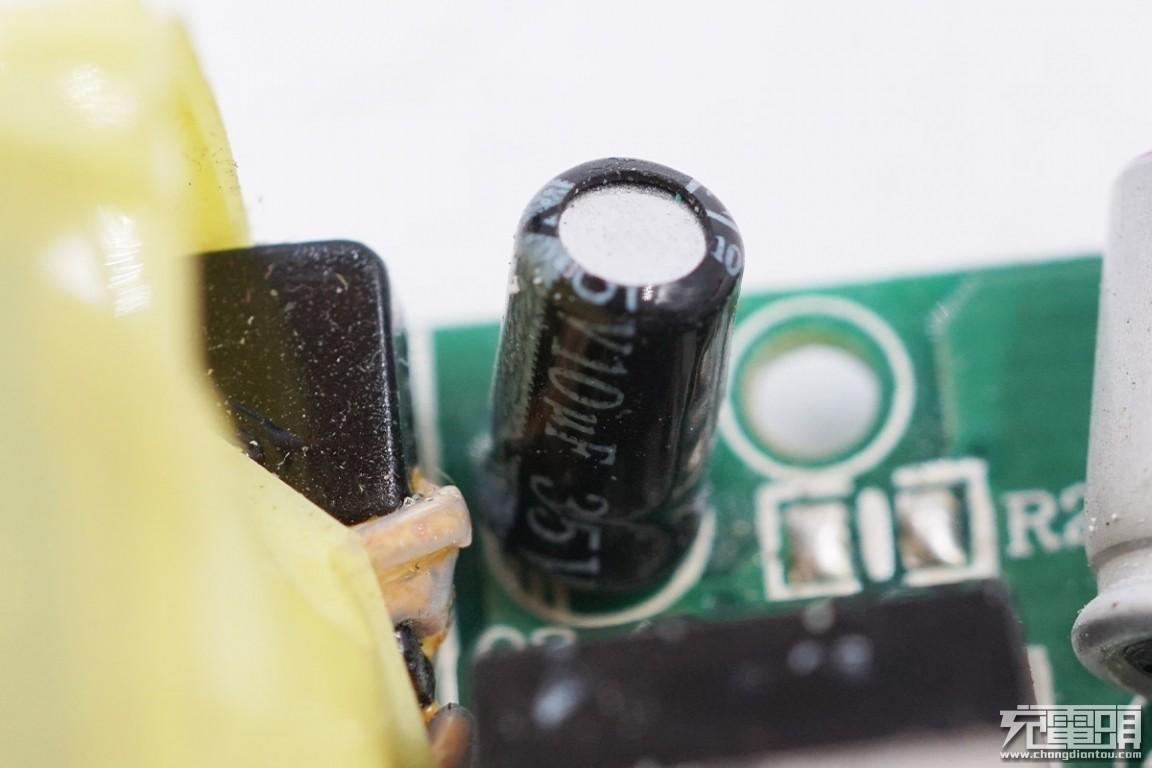

输出滤波电解电容特写,规格为35V 10μF。

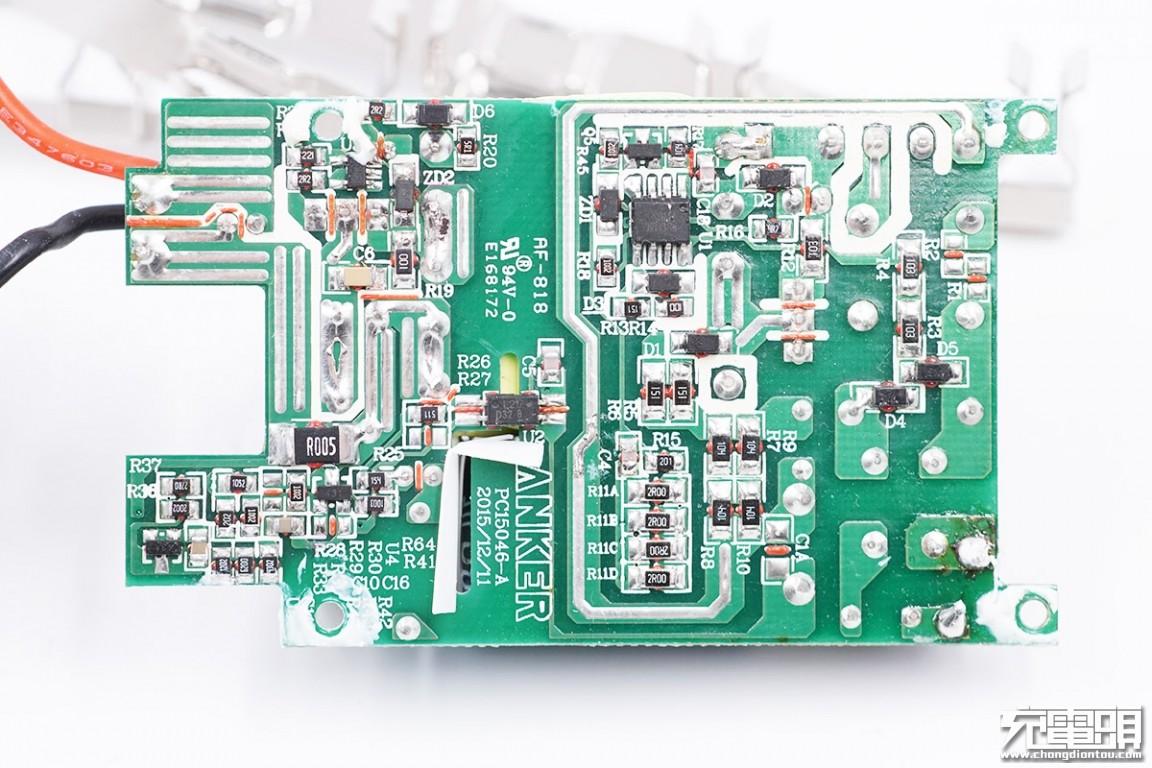

PCB板背面次级次级分界明显,且置有足够的安全距离。

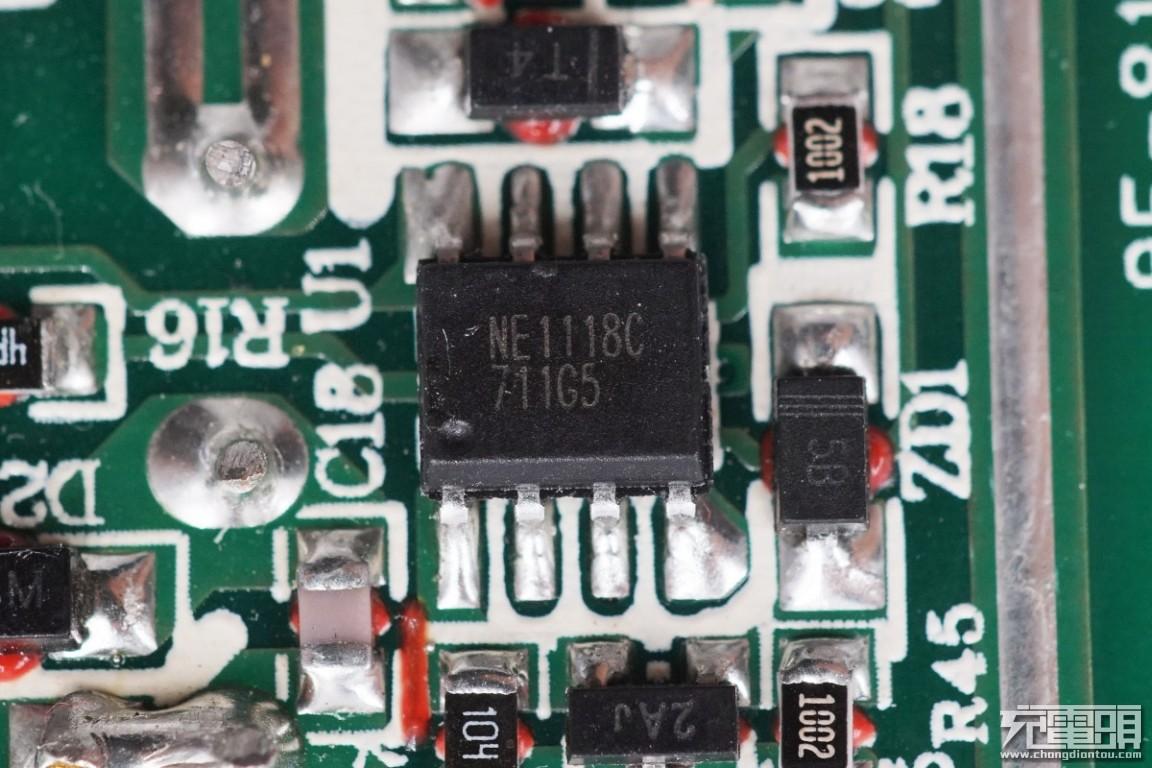

PWM主控芯片NE1118。

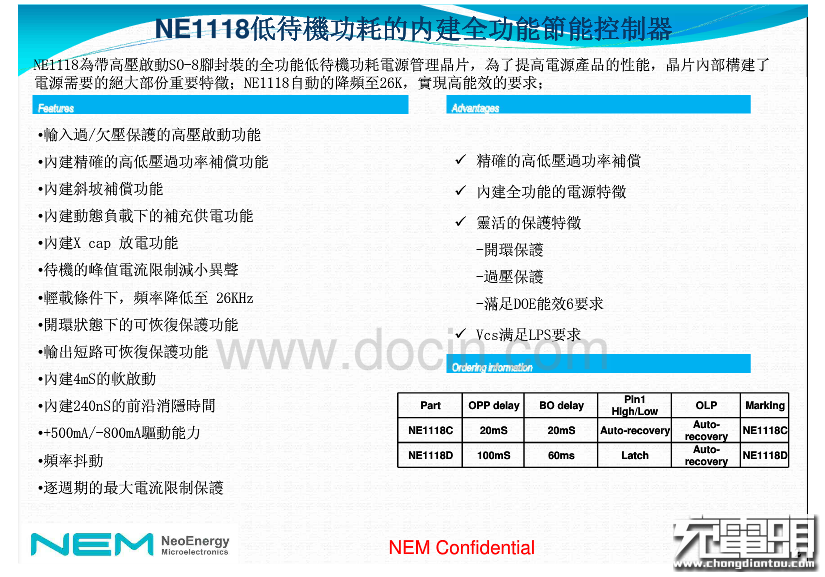

NE1118C 介绍,满足DOE6级能效。

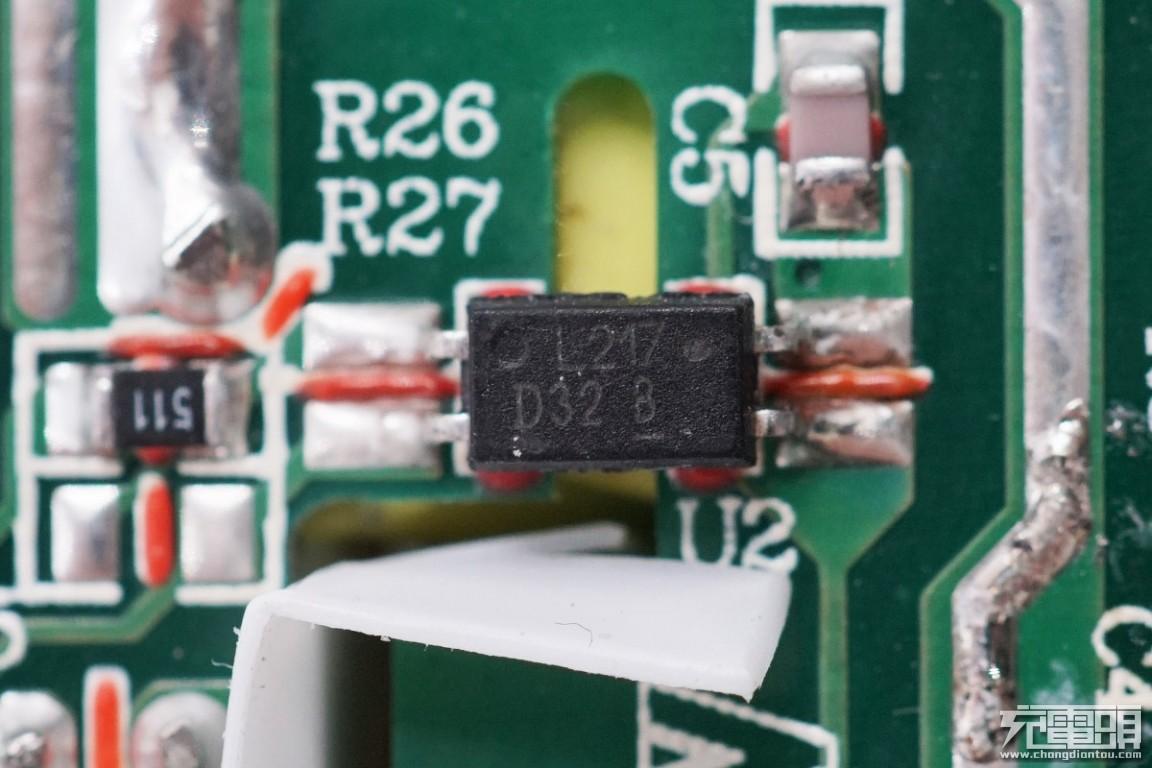

L217光耦,横跨在初级和次级之间,用于初级次级通信,调节反馈输出电压。

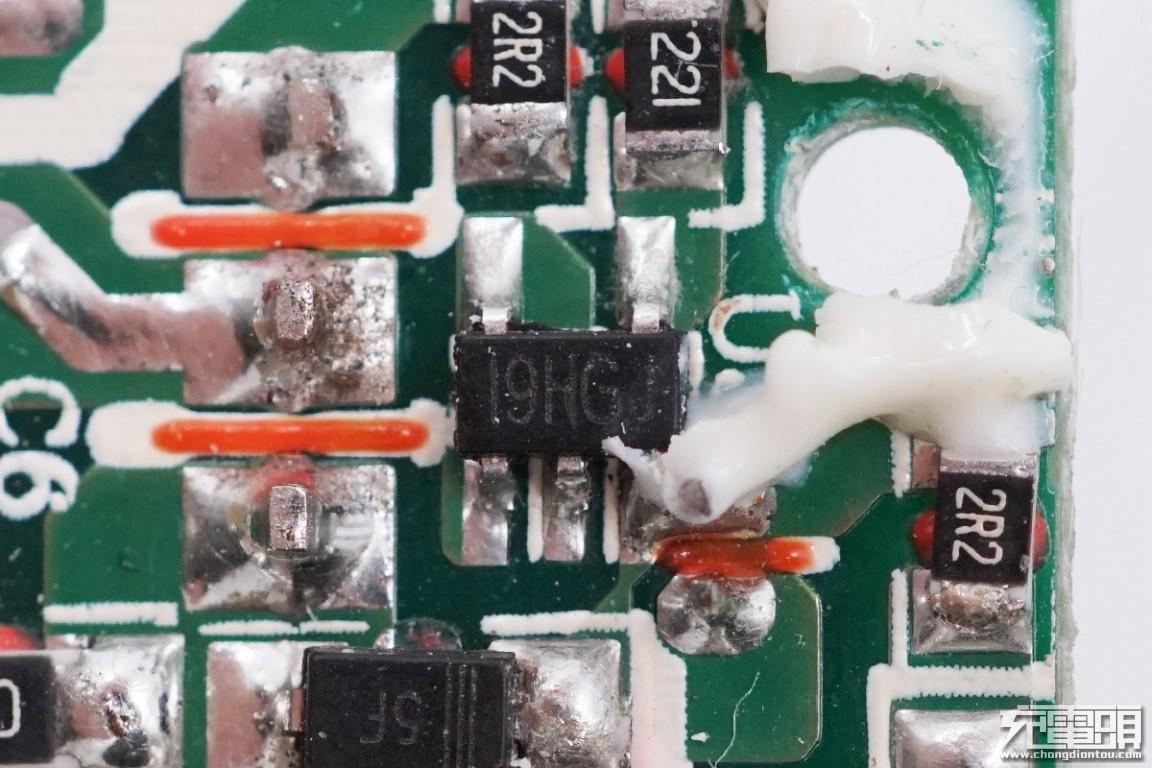

次级同步整流控制器,MPS MP6901,SOT23封装。

MPS MP6901 详细资料。

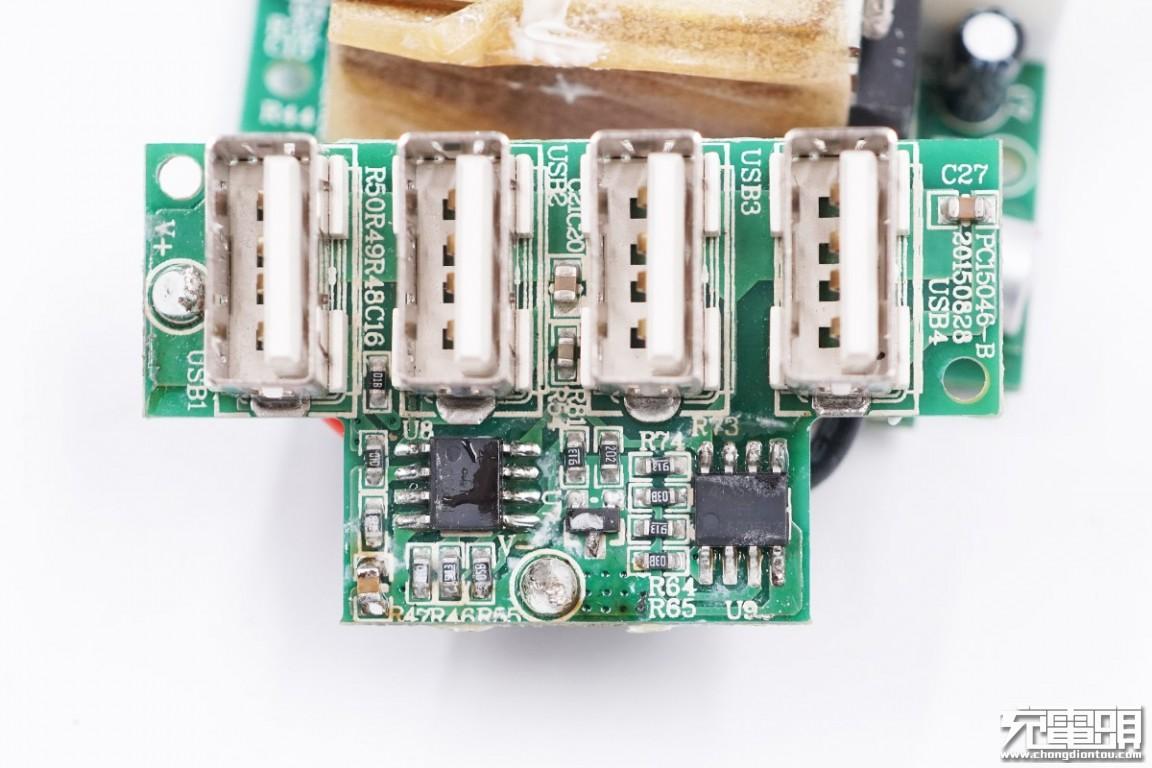

T字型PCB板正面一览,上有四个接口以及两颗芯片。

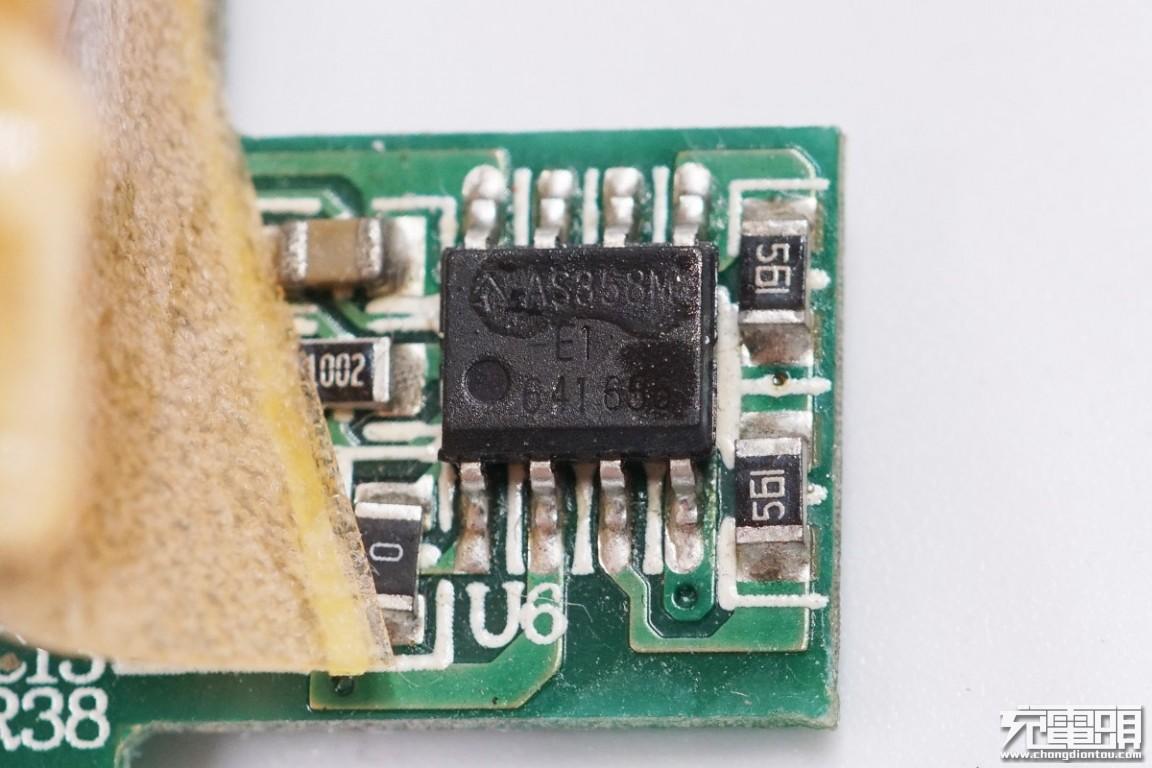

芯片同样是Diodes达尔的AS358。

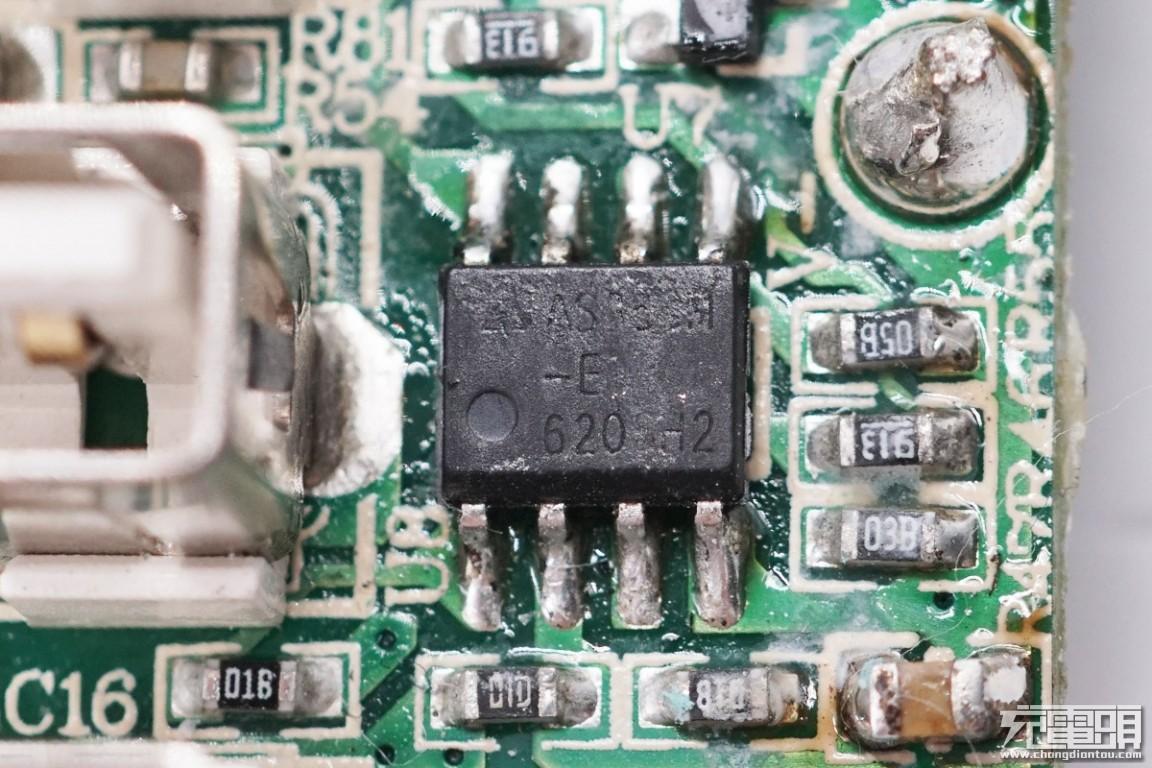

另外一颗AS358特写,用于检测端口电流实现过流保护。

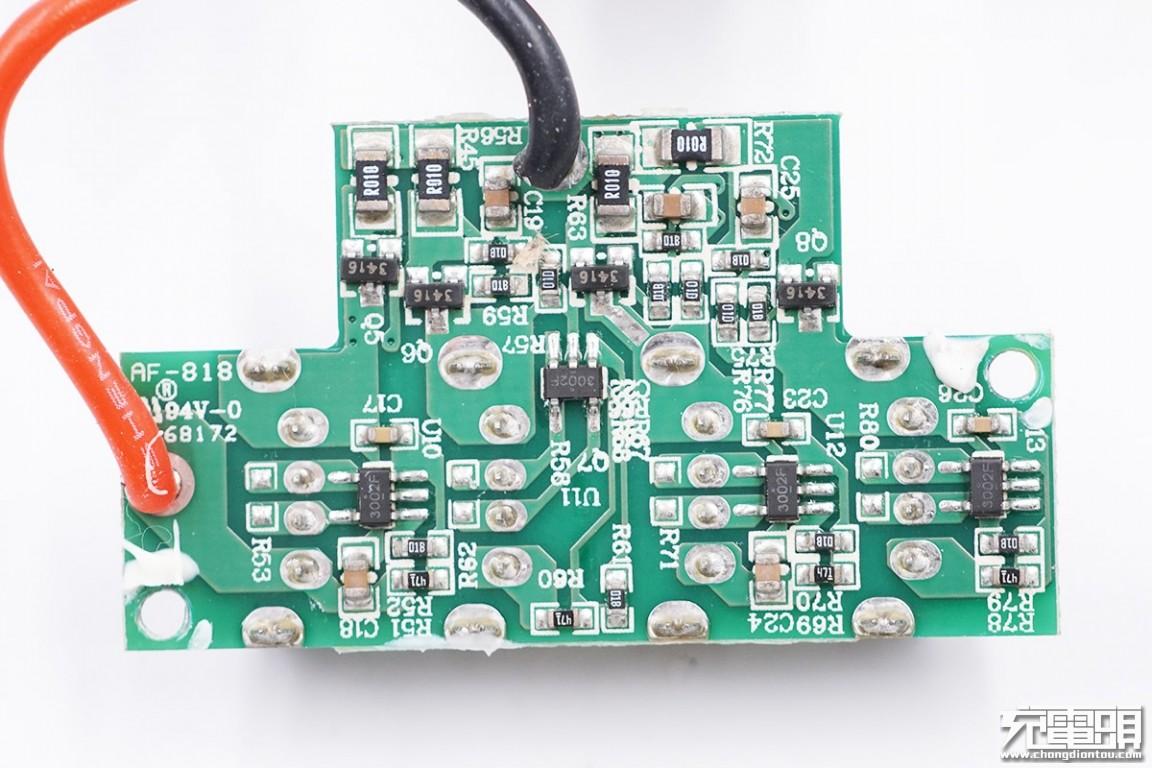

T字型PCB板背面一览,每个输出接口都配有相同的自动识别芯片和过流检测保护元件。

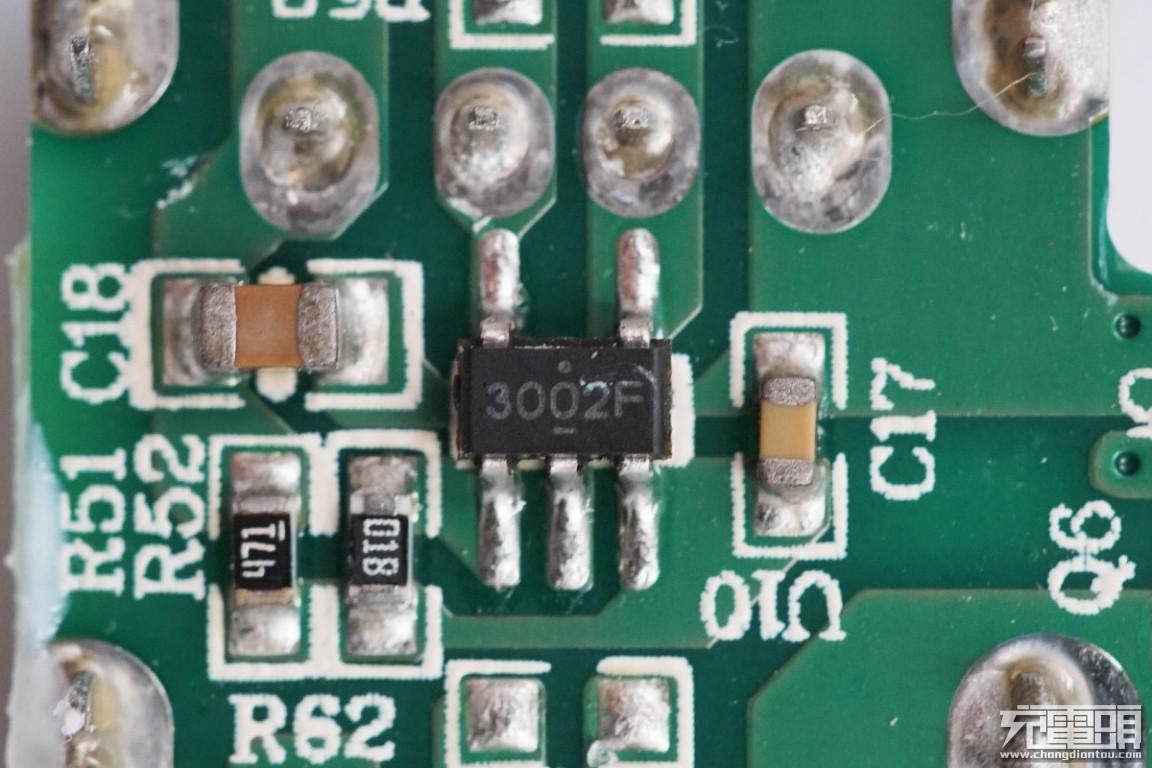

USB-A接口的自动识别IC,赛微CW3002F智能识别芯片。

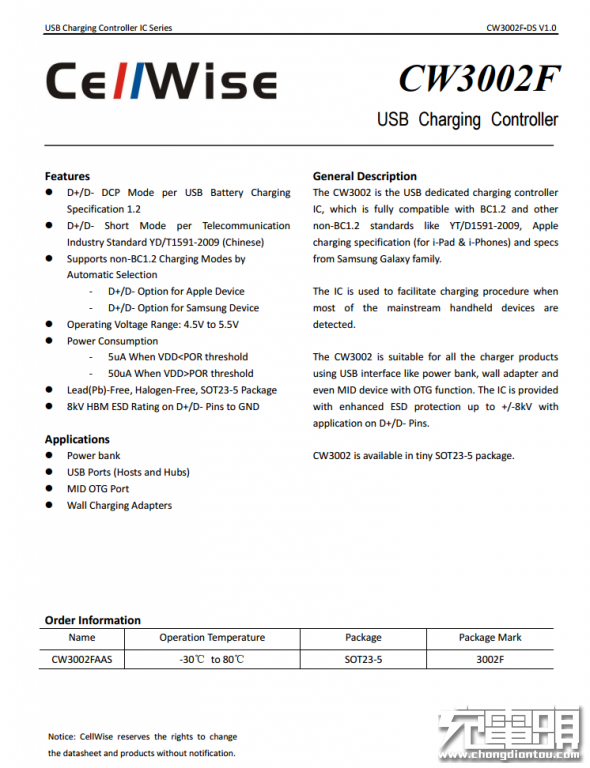

赛微CW3002F详细规格资料。

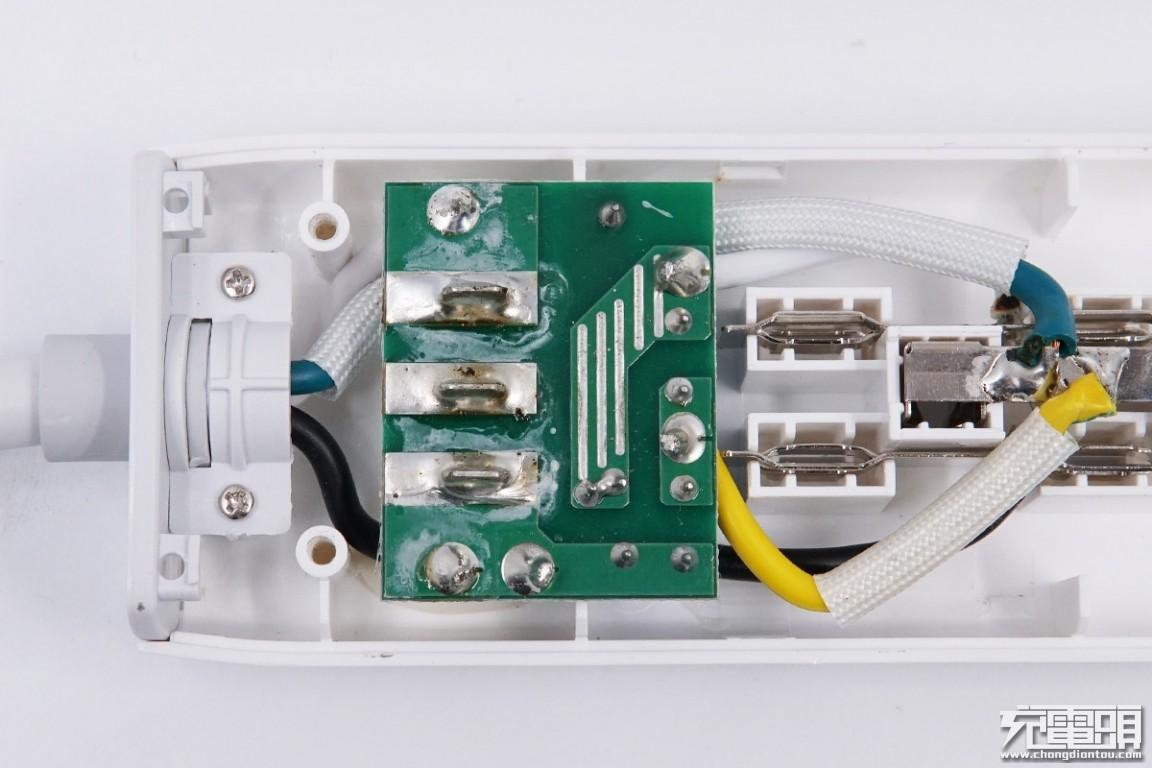

输入端PCB板背面一览,开关的焊脚过孔焊接。

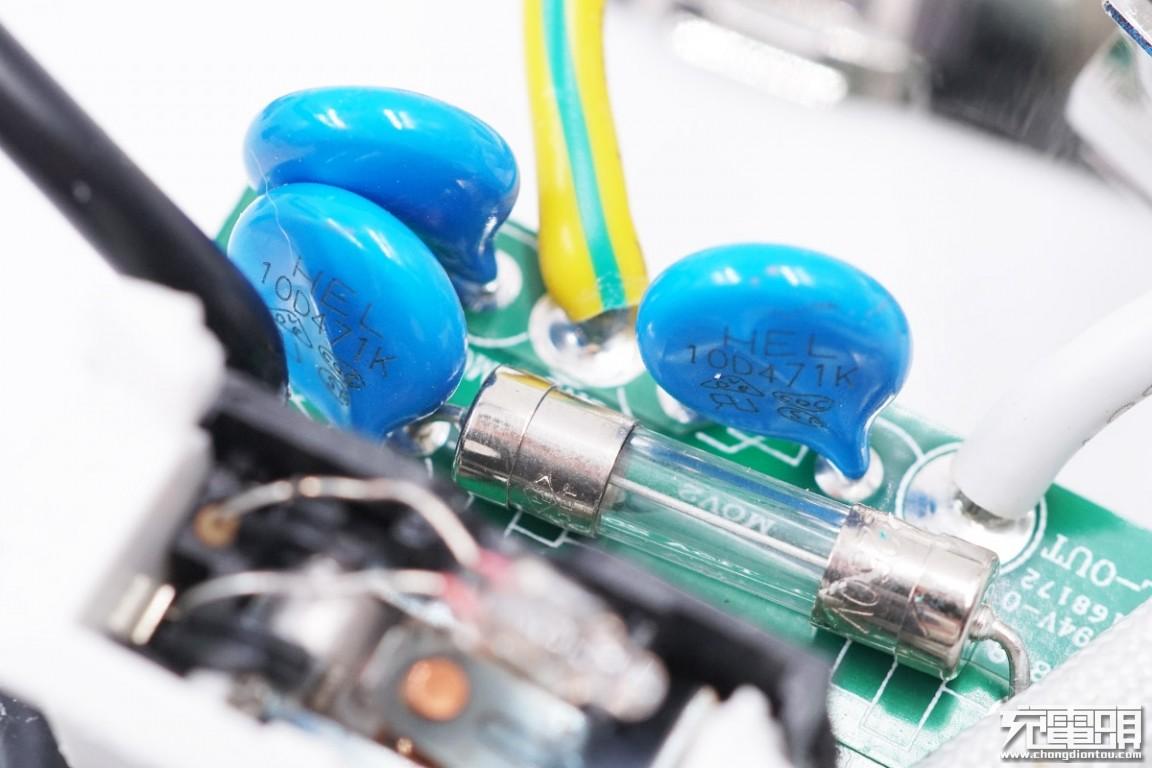

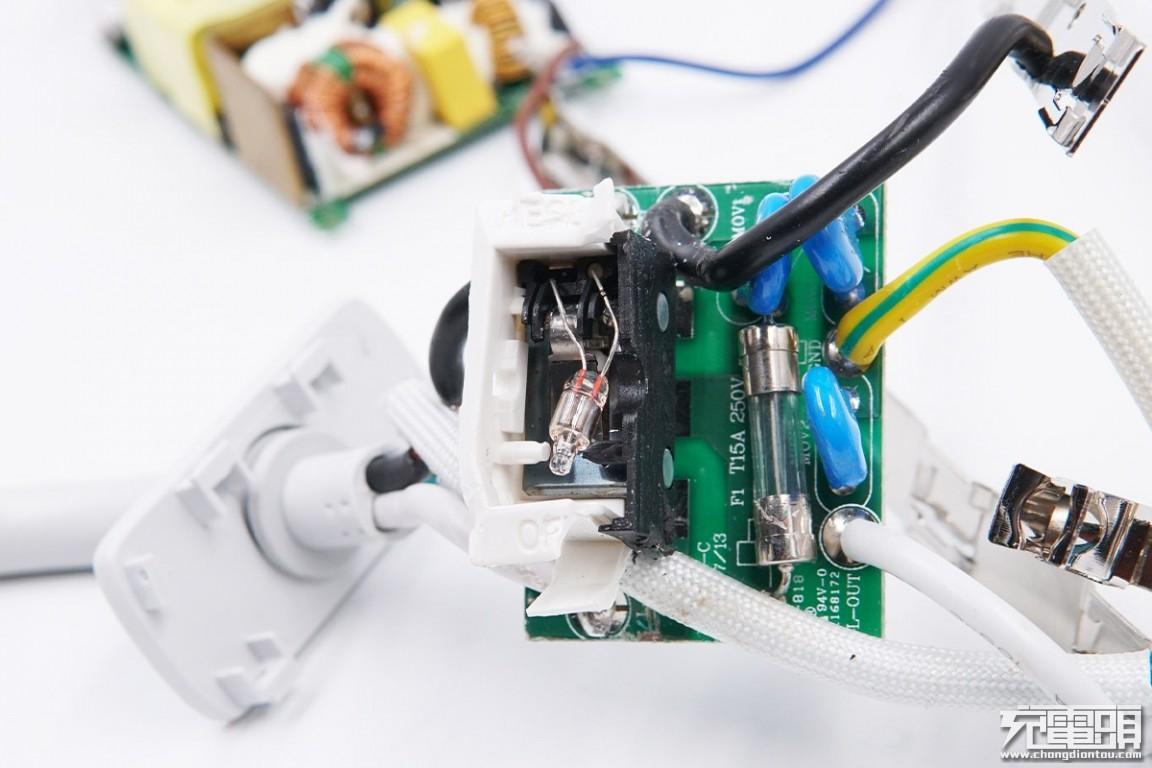

将PCB板拆下,正面上焊接有三颗压敏电阻、保险丝等,开关内部有一颗氖泡,用于电源指示。

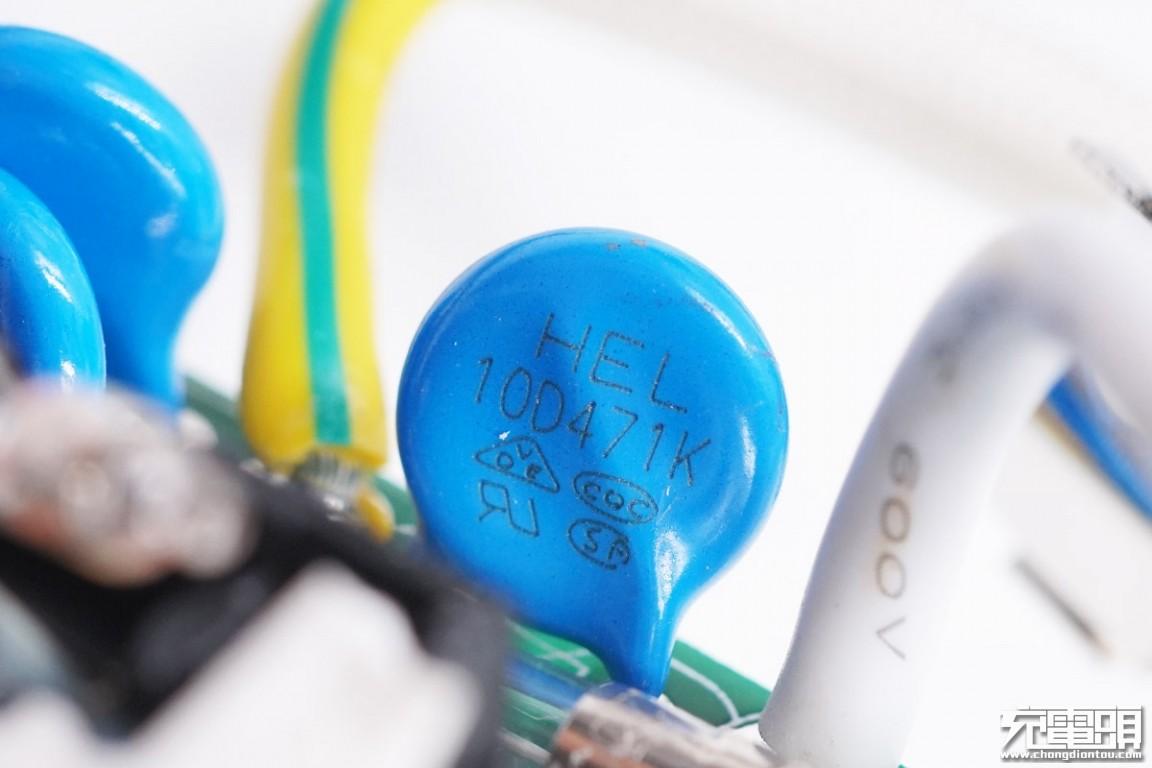

10D471K 压敏电阻,用于输入过压保护。

保险丝特写。

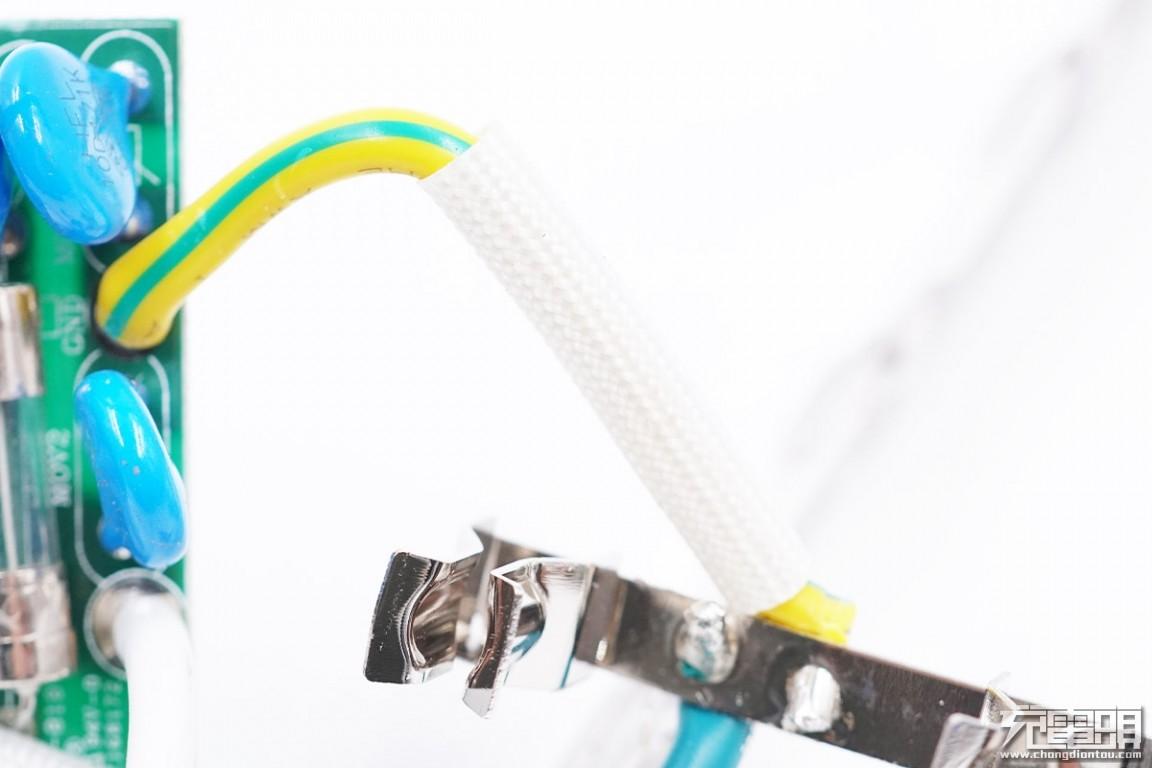

输入端的导线上都套有白色的编织绝缘管。

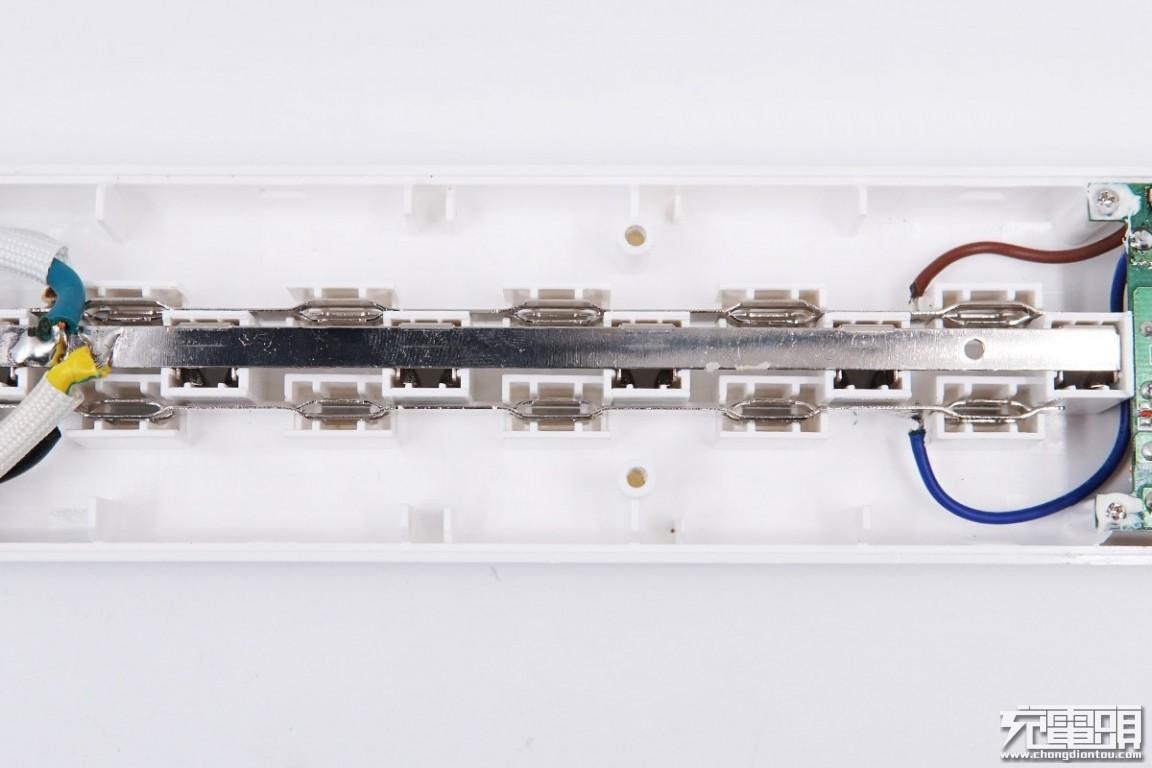

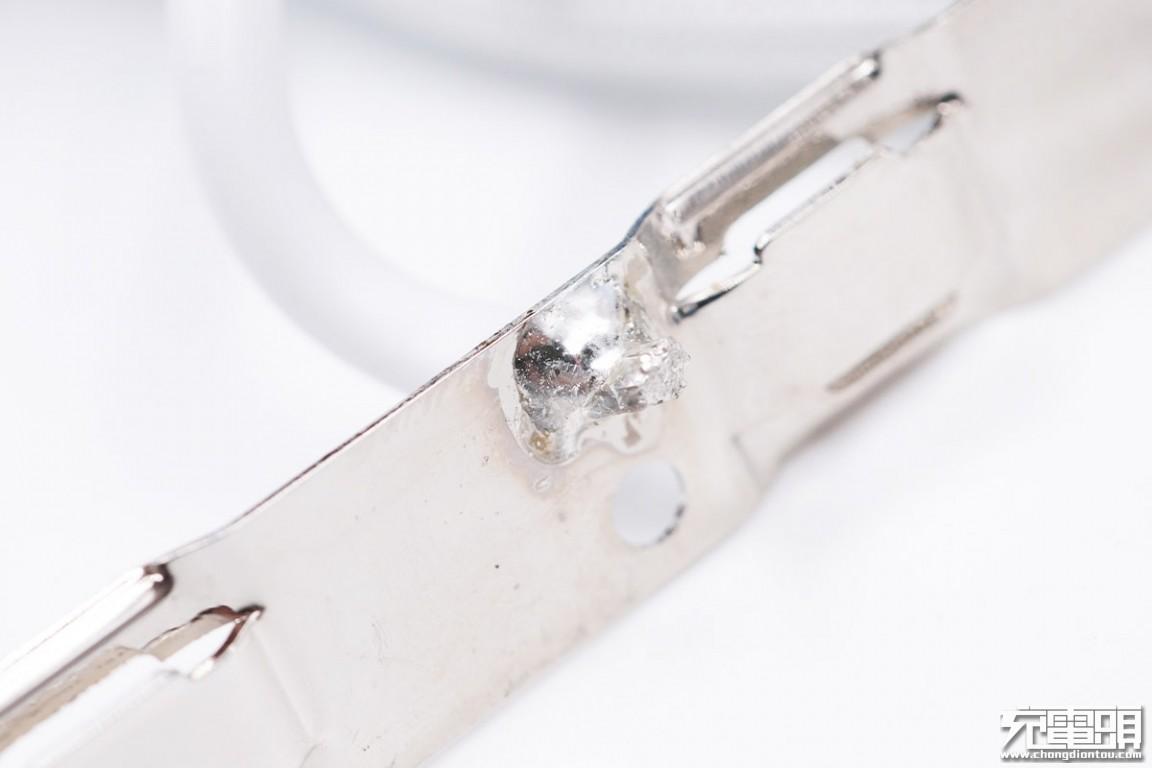

中间插孔的金属片为一体设计,而贯穿在中心的是与地线连接的铁片。

每个导线均为过孔焊接,焊点饱满。

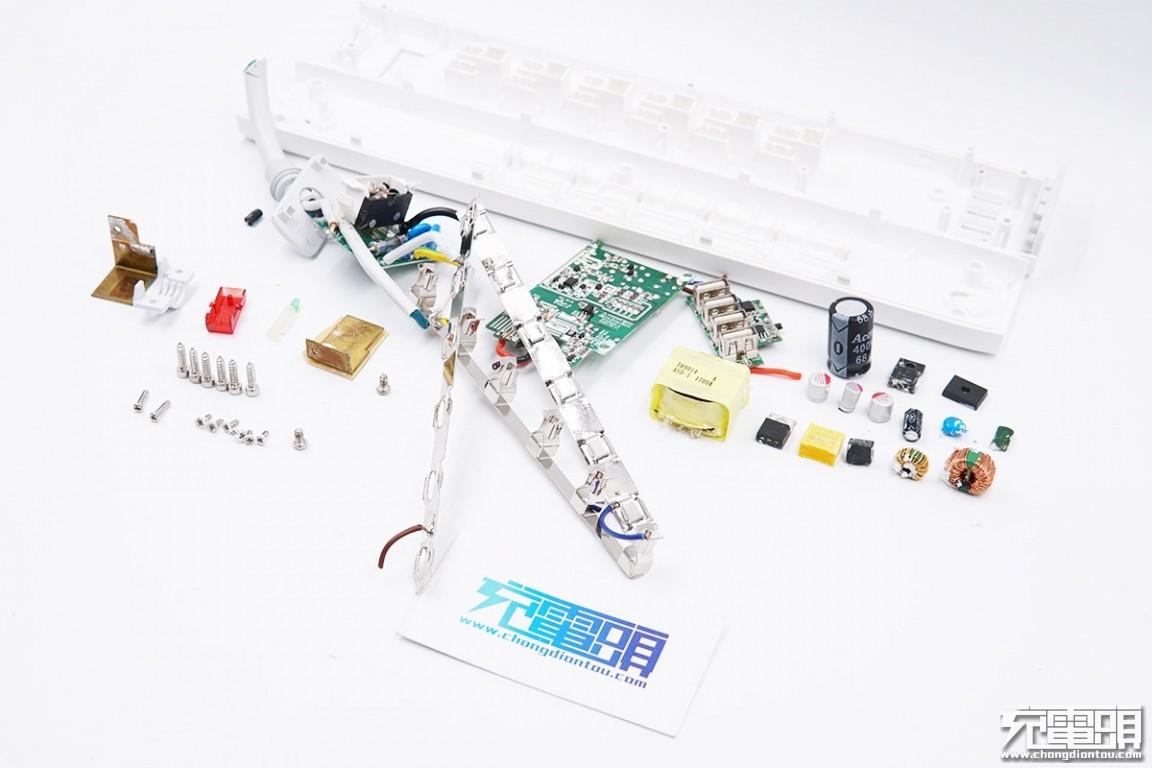

全部拆解完毕,来张全家福。
充电头网拆解总结
ANKER安克这款美规插线板不仅插孔多,而且USB-A输出接口也多,同时得益于机身整体修长扁平,所以也不是很占地方。配备的三脚插孔可满足三脚或双脚插头插入使用。整个排插最大承载功率为1875W,USB-A单口输出12W,总输出30W,满足小功率电子设备的日常充电需求不是问题。
充电头网通过拆解发现,充电器部分使用了NeoEnergy的PWM主控芯片、IPS的初级开关MOS、MPS同步整流控制器、达尔的电路检测芯片以及赛威协议识别芯片等,每一路输出都有过流保护,用料扎实。此外PCB板上各元器件均有打胶固定,内部稳定性好,主要发热元器件还配有金属散热片,散热性能良好。
