【机器型号】拯救者R720-15（7代I5）

【主板版号】NM-B191

【故障现象】笔记本不开机

接同行送修笔记本拯救者R720-15，7代I5的机器，同行描述说不开机。

【维修过程】 拿到机器按下开关没反映，三下五除二，扒下这台电脑的衣服，裸板测试，版号NM-B191，自动上电到1A多掉电后又自动开机，外接居然显示了，难道拆了下COMS电池放电就好了，这么幸运？

此时把主板装好，再开机，才发现问题，原来是暗屏，打开鑫智造有图有点位，这就好办了。

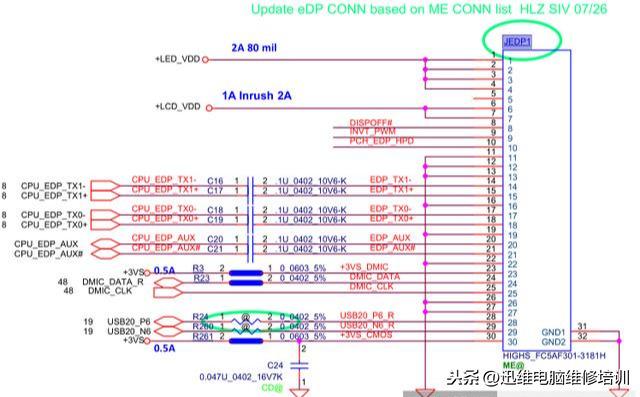

测量屏线接口+LED_VDD 20V正常，+LCD_VDD 3.3V正常，8脚 DISPOFF#背光开启信号0V不正常，用镊子短接7.8脚，此时有背光了，一坨锡短接7.8脚，接上硬盘，顺利进系统。

简单测试一下，发现几个问题：

1、无线网卡不能用；

2、只有集显设备管理器看不到独显；

3、触摸板鼠标抖动没法用；

4、手摸显卡散热很烫,cpu风扇和显卡风扇都不转。

继续裸板测试，无线网卡拆掉，触摸板问题先不管，先修另外两个问题。

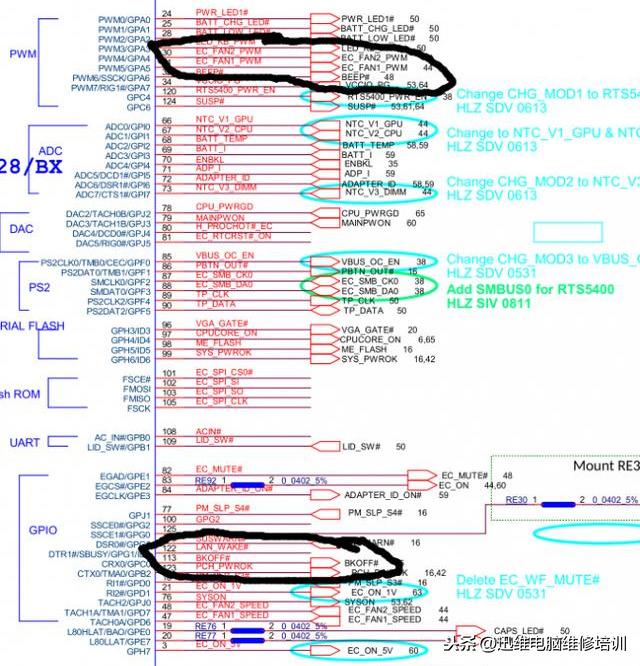

风扇是EC控制，背光开启也是EC，触摸板也是EC，所有问题都指向EC，难道它坏了？但是不识别显卡应该跟EC没关系啊（BIOS设置检查过，系统换硬盘重装过），或者风扇坏了显卡虚焊了？上论坛下了几个Bios刷上都还是一样。

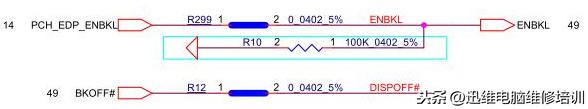

查背光开启时还注意到一个信号PCH_EDP_ENBKL，测了也没电压，应该是南桥发给EC的背光控制信号，总感觉这些故障之间有着某种联系，但是确没有头绪，那就先查查不认显卡的问题，查点位图测了下显卡的相关供电，与CPU的耦合电容，都没线索，那就查下复位和时钟。

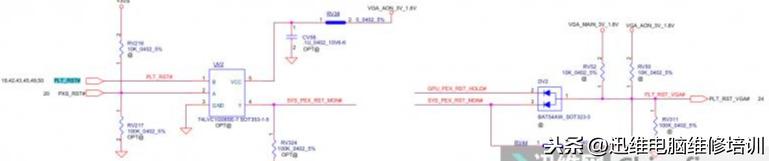

DV2没装，PLT_RST_VGA#来自UV2的4脚，万用表一测没电压，再测其他几个脚1脚平台复位0.6V，2脚3.3V，UV2是个与门，全高出高有低出低，看来问题就在1脚的平台复位，但是这平台复位有问题。

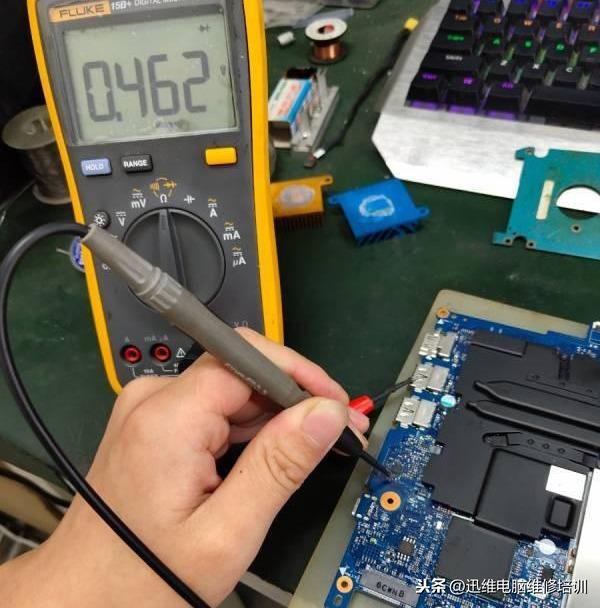

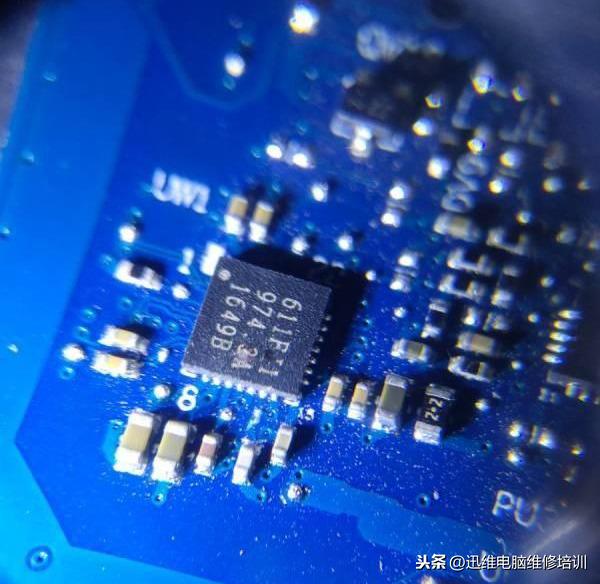

断电打值居然短路，平台复位链接很多地方，EC、网卡、声卡、还有SD读卡器芯片，一些电容，有线网卡在小板上直接拆掉排线，还是短路，无线网卡也拆了，声卡是没问题，之前测试声音正常，用放大镜看了一眼SD卡芯片上面有个黑点，难道烧了？复位连着13脚，一刀割开测下阻值正常了 。

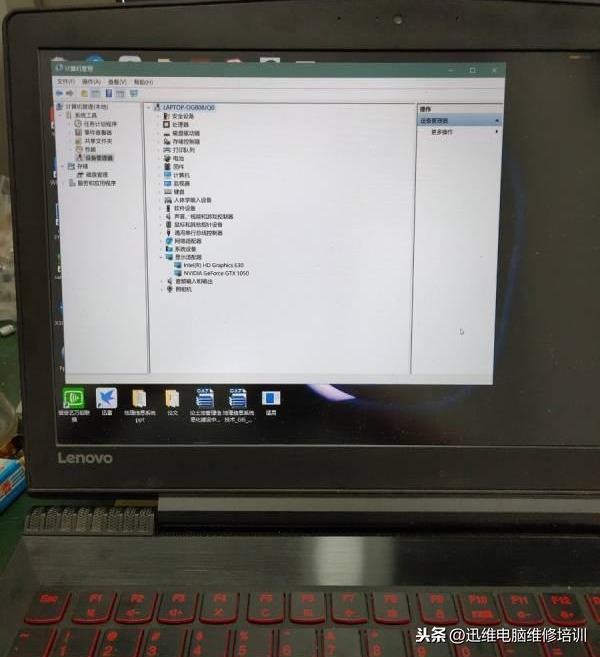

再开机测试平台复位和显卡复位都正常了，断开之前的屏接口7.8脚，装上硬盘进系统，独显正常了。

触摸板和风扇也好了，但是无线网卡不能用，摸了一下很烫，扒掉无线网卡屏蔽罩果然也烧了。

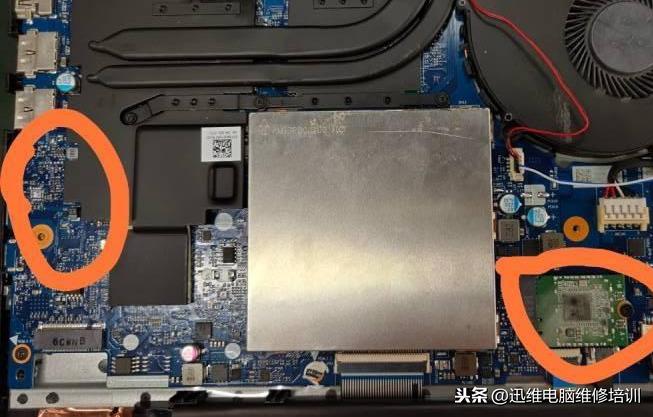

拆掉SD卡芯片和无线网卡（SD卡芯片就不要了反正也没人用），至此维修结束，前前后后搞了几个小时，电脑舒服了，我也舒服了！

本案例由迅维学员（感冒不吃药）原创提供，未经允许不得转载。
