MITU米兔是小米针对于儿童用户群体推出的品牌，旗下产品包括了米兔儿童电话手表、智能故事机、智能积木、儿童滑板车等。此次将要拆解的米兔儿童电话手表5C是一款高性价比的入门级产品，以优惠的价格提供了4G全网通、高清视频通话、九重定位等儿童手表必要功能。

米兔儿童电话手表5C在功能配置上，搭载了1.4英寸高清彩色屏幕，AF抗指纹疏油涂层，防止指纹影响；前置200W像素大广角摄像头，提供高清通话，清晰了解孩子周边信息；采用九重高频精准AI定位（GPS、北斗、基站、Wi-Fi、G-Sensor、AGPS、AI定位、室内定位、拍摄辅助），支持上下学守护、安全区域设置及查询历史足迹，专属定制系统，数据加密，保护隐私。

米兔儿童电话手表5C支持小爱同学，定闹钟、查天气、知识百科问答，便捷适用；学生运动系统，支持跳绳、室外跑、户外骑行等多种运动功能，通过APP查看运动数据；还支持定制款QQ、移动支付、上课防打扰等丰富功能，以及精选优质学习类APP下载安装。续航方面，支持8天长待机，5天典型场景续航时间。

我爱音频网此前还拆解过小米旗下小米Watch S1、Redmi Watch 3、Redmi Watch、小米手环7、小米手环6、Redmi手环2等智能手表/手环产品，下面再来看下这款智能儿童手表的详细外观设计和内部结构配置吧~

一、小米 米兔儿童电话手表5C开箱

米兔儿童电话手表5C包装盒采用了红色配色，背景设计有涂鸦图案，正面展示有产品外观，品牌LOGO和产品名称。

包装盒背面部分产品信息，产品名称：TD-LTE无线数据终端，产品型号：MTSB15XUN，委托方：小米通讯技术有限公司，制造商：甄十信息科技（上海）有限公司（小米生态链企业），以及内置小爱同学标志。

包装盒内部物品有智能手表、充电线、安全手册、使用说明书和进网许可。

手表充电线，采用了USB-A to 磁吸接口。

米兔儿童电话手表5C外侧外观一览，此款红色配色，采用了粉+红搭配。

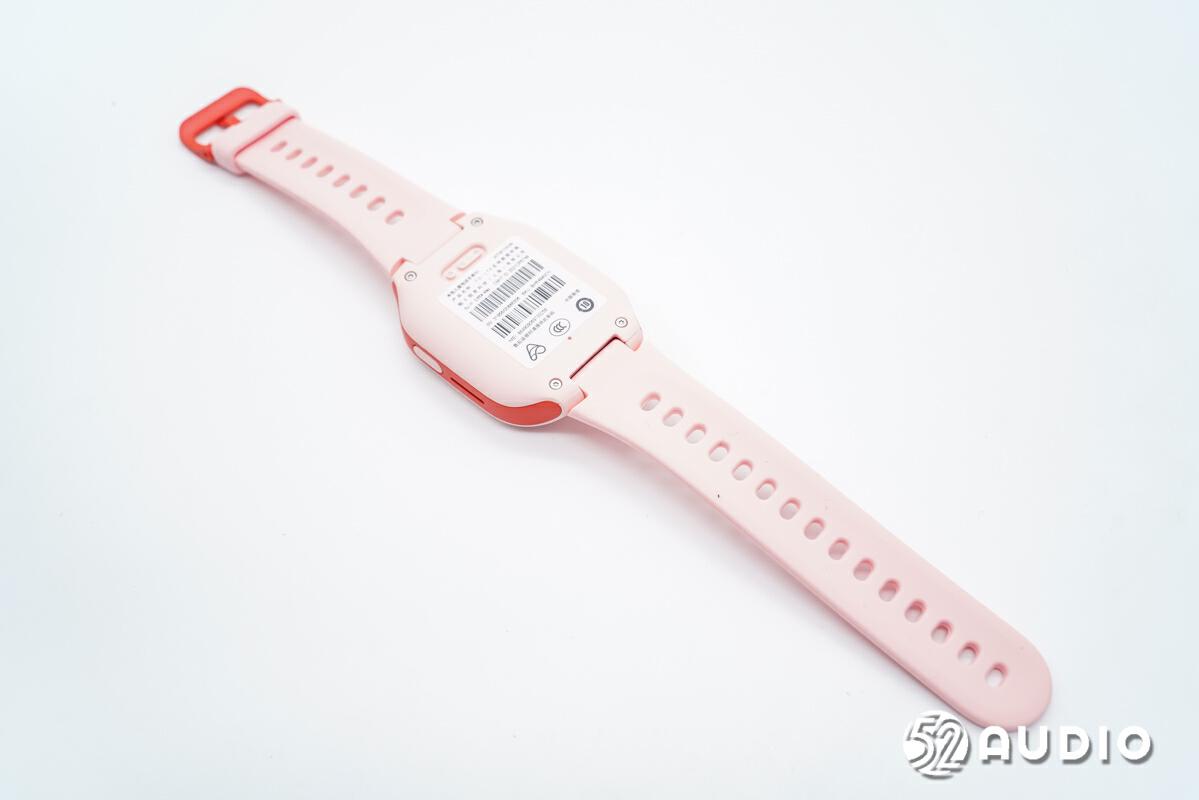

手表内侧外观一览。

表盘正面特写，搭载1.4英寸屏幕，200万像素摄像头。表盘两端采用了曲线设计，提升了视觉的美观性。

表盘曲面上设置麦克风拾音孔，用于语音、视频通话，小爱同学语音助手拾音。

表盘背面特写，盖板通过螺丝固定，贴有出厂条形码标签，设置有为手表充电的金属触点。

为手表充电的金属触点特写，外围凹槽设计，搭配磁吸，提供稳定的固定。

盖板上的泄压孔特写。

表带特写，采用了亲肤硅胶材质，质地柔软，佩戴舒适。

表带内侧设计有导汗槽，有助于空气流动和液体蒸发，有效减少闷热和潮湿，提升佩戴的舒适性。

表盘一侧设置有扬声器出音孔和一颗电源键。

另外一侧设置SIM卡座。

取出SIM卡托。

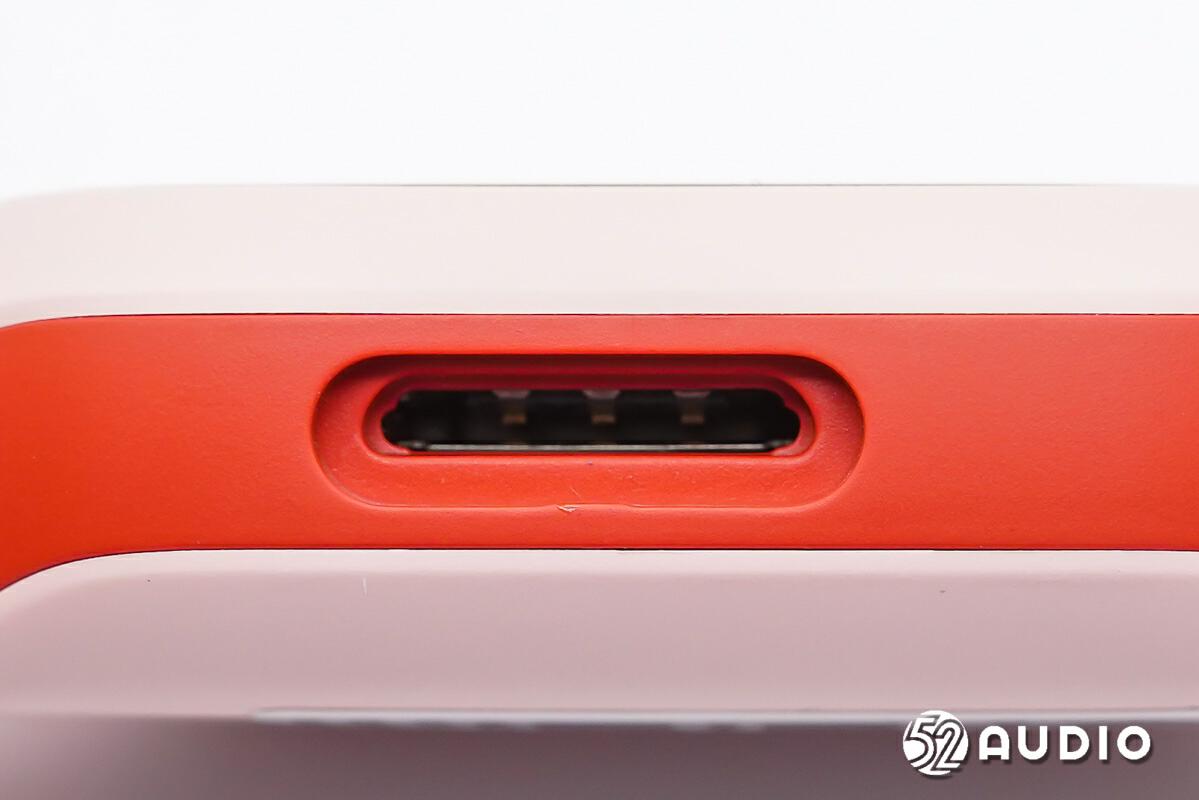

表盘上SIM卡槽特写。

SIM卡托特写，橡胶圈密封防水。

经我爱音频网实测，米兔儿童电话手表5C重量约为52.7g。

我爱音频网采用CHARGERLAB POWER-Z对小米 米兔儿童电话手表5C进行充电测试，充电功率约为2.48W 。

二、小米 米兔儿童电话手表5C拆解

通过开箱，我们详细了解了米兔儿童电话手表5C的外观设计，下面进入拆解部分，看看内部结构配置信息~

卸掉四颗固定螺丝，打开背部盖板。

盖板内侧特写，边缘双面胶垫密封防水，充电触点和泄压孔的防水透气膜均通过胶水密封。

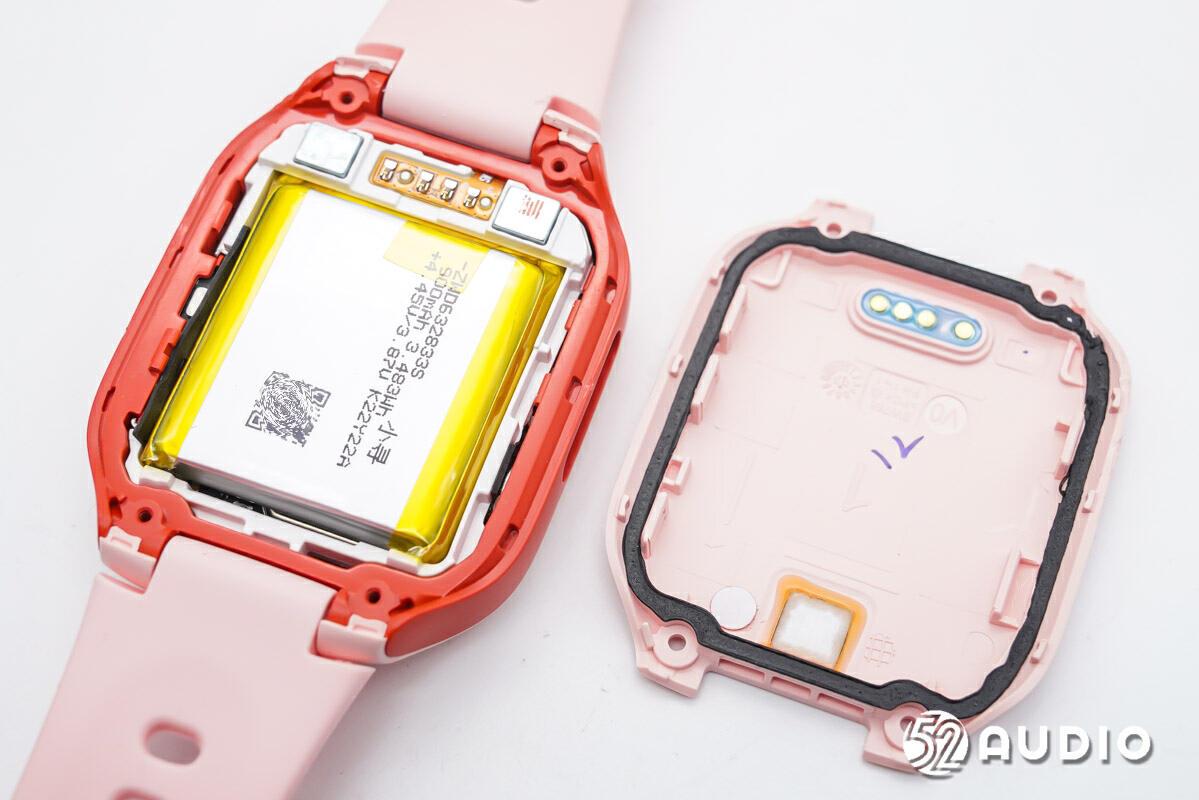

腔体内部结构一览，内部白色框架固定电池和为手表充电的排线。

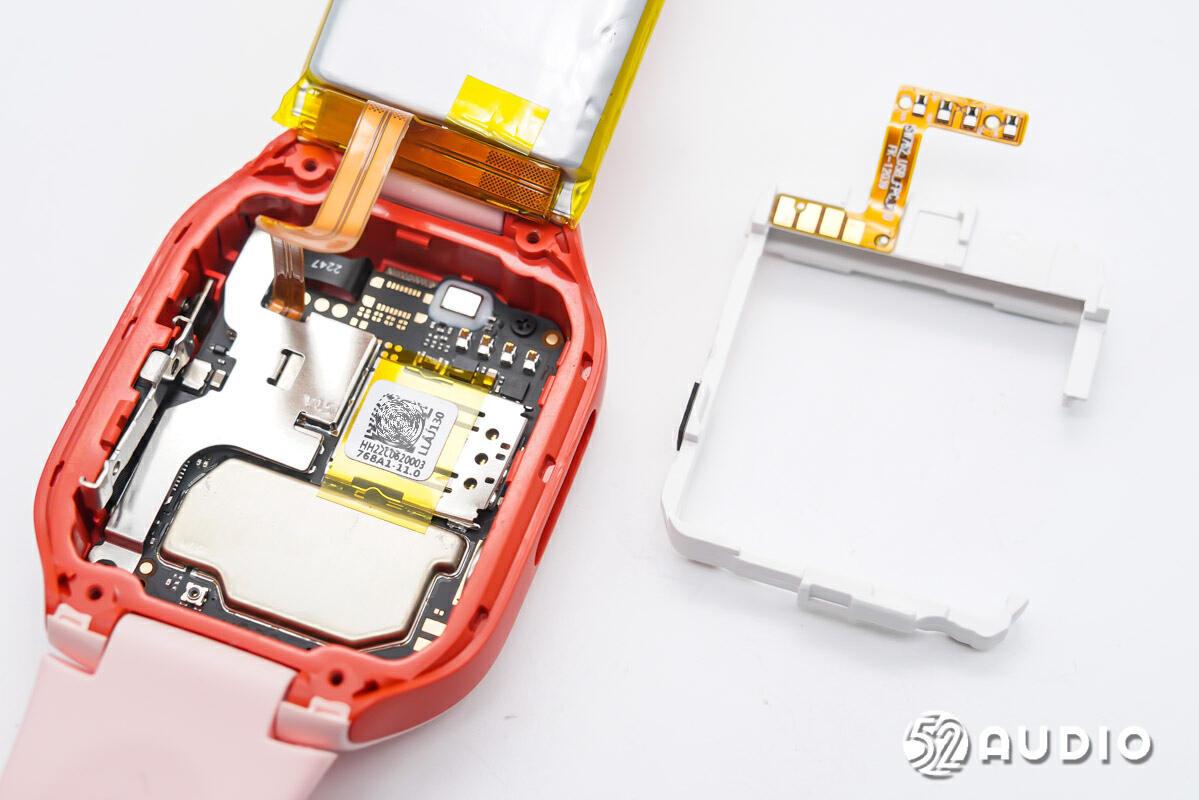

掀开电池，取出白色框架。

框架上固定的充电排线电路一览，左端露铜触点连接主板，右端金属弹片连接外壳上的金属触点。

腔体内部主板单元结构一览，通过螺丝固定。其他组件均通过BTB连接器连接到主板，设有金属压板固定。

卸掉螺丝，挑开连接器，取出电池、主板和摄像头。

摄像头排线电路一览，通过BTB连接器连接主板。模块化设计，从而能够提前生产，满足消费电子产品对时效性的极致追求，同时方便直接使用在其他型号的产品上。

摄像头排线背面电路一览，丝印型号“2247”。

200万像素摄像头特写，用于视频通话功能，大广角实现收录更多的内容，方便获取孩子周围环境信息。

摄像头排线与主板连接的BTB连接器公座特写。

手表内置锂电池型号：ZWD632833S，容量：900mAh 3.483Wh，标称电压：3.7V，充电限制电压：4.45V，来自中山市众旺德新能源科技有限公司。

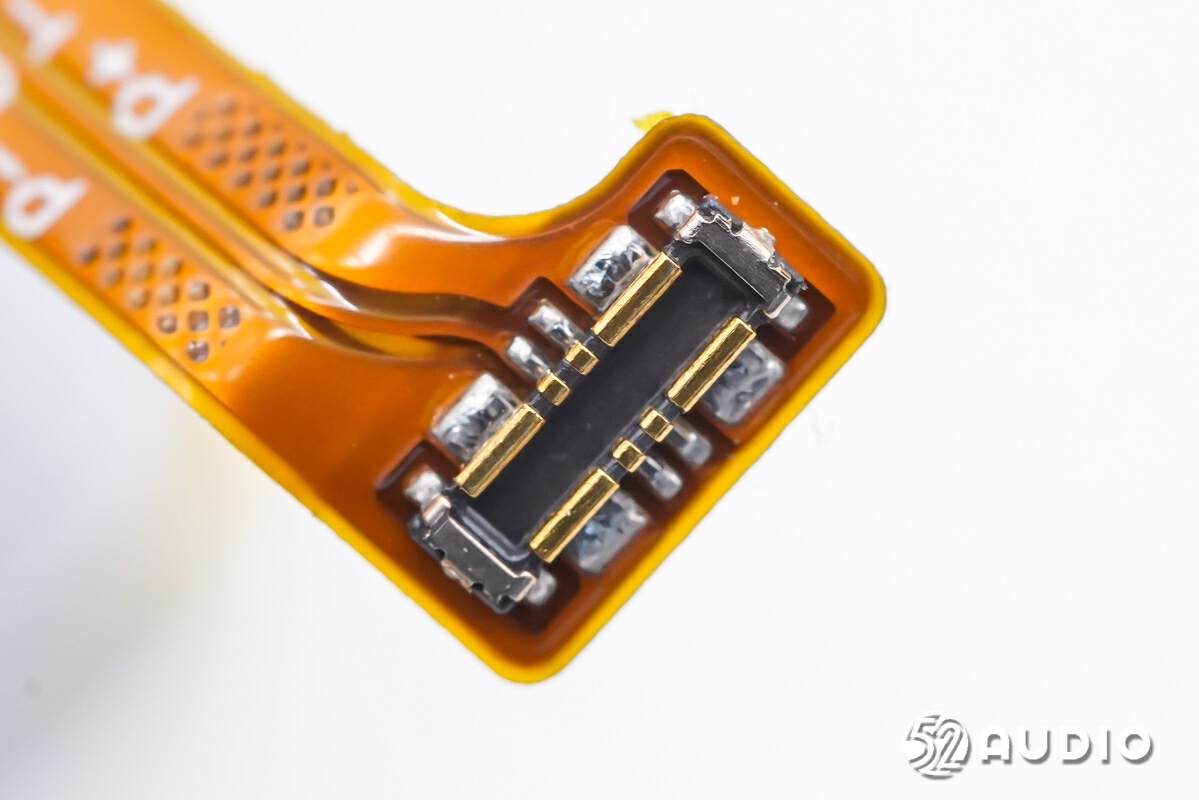

电池排线通过BTB连接器连接到主板。

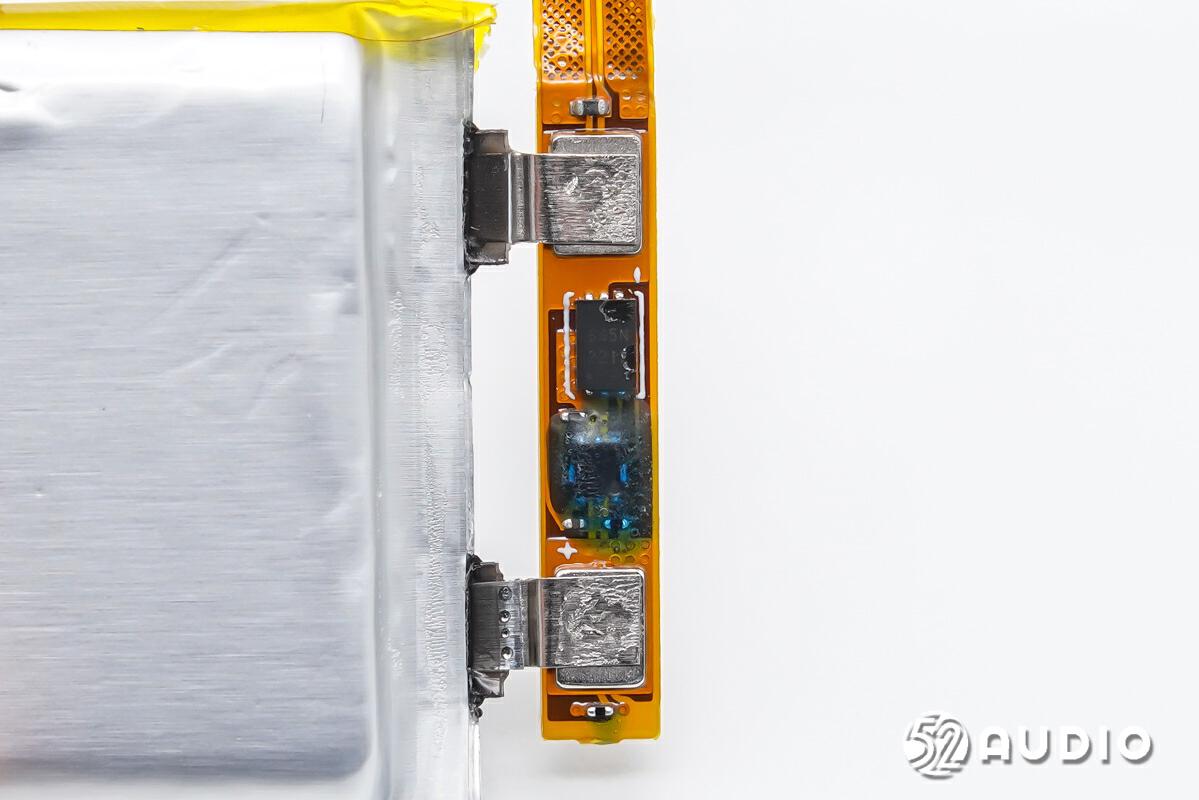

撕开外部高温绝缘胶带，电池保护板一侧电路一览。

电池保护板另外一侧未设置元器件。

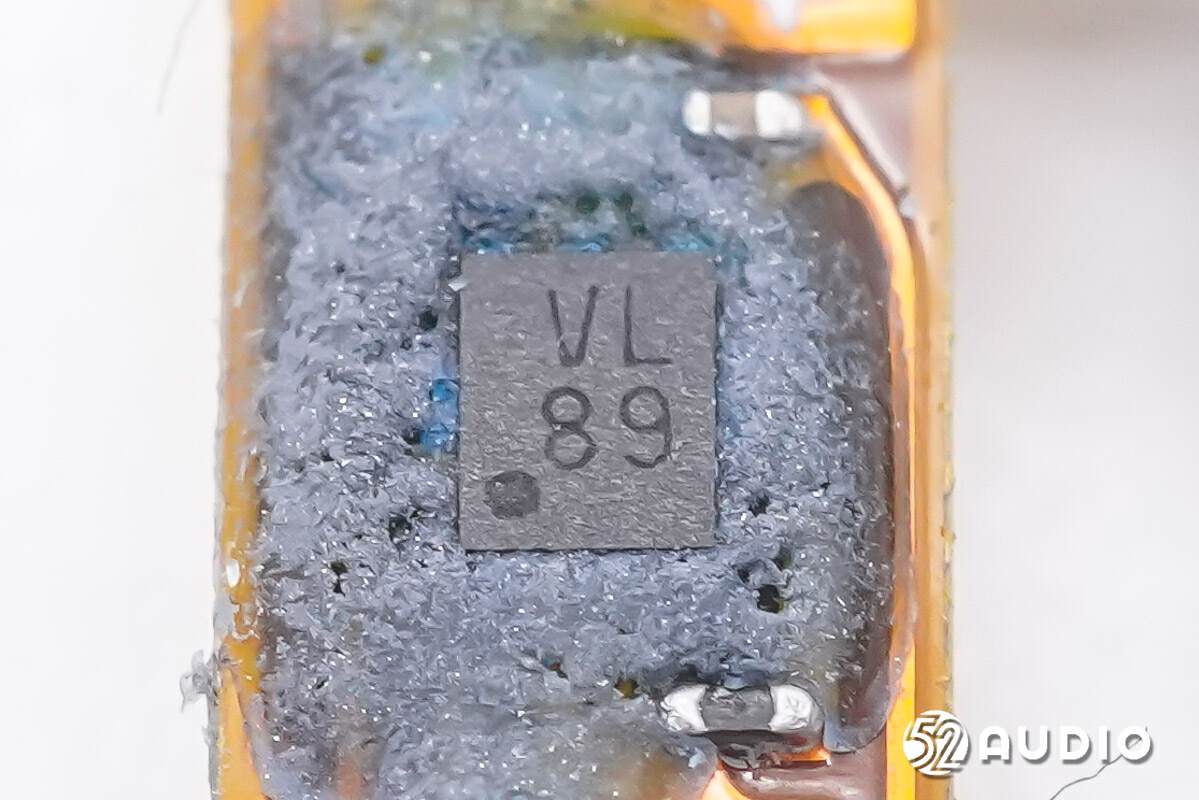

丝印VL 89的锂电保护IC，用于对电池的过充电、过放电、过电流等进行保护。

丝印645N 2212的MOS管，配合锂电保护IC负责电池的充放电保护。

腔体内屏幕电路一览。

屏幕与主板连接的BTB连接器公座特写。

另外一条屏幕排线与主板连接的BTB连接器公座。

腔体内部麦克风拾音孔特写，设置有橡胶圈密封，提升收音性能。

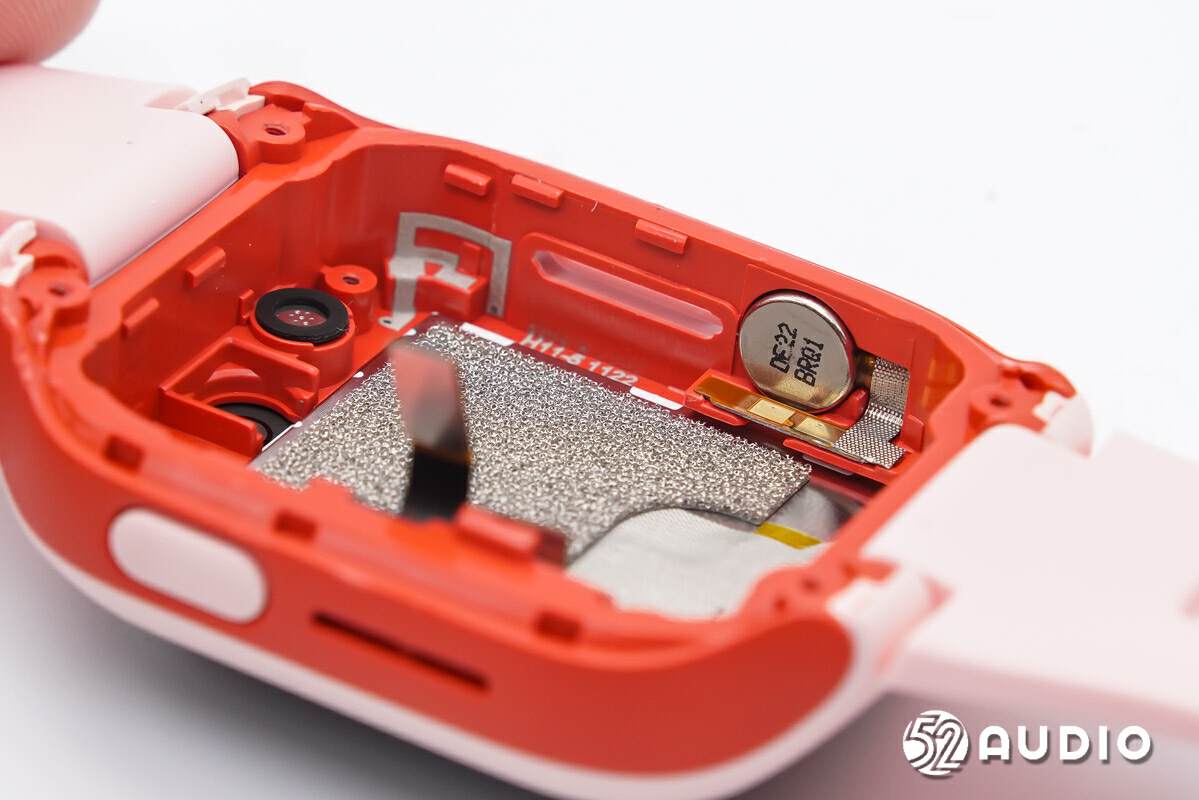

一侧腔体壁上设置有LDS镭射天线和振动马达。

另外一侧的扬声器和功能按键结构一览。

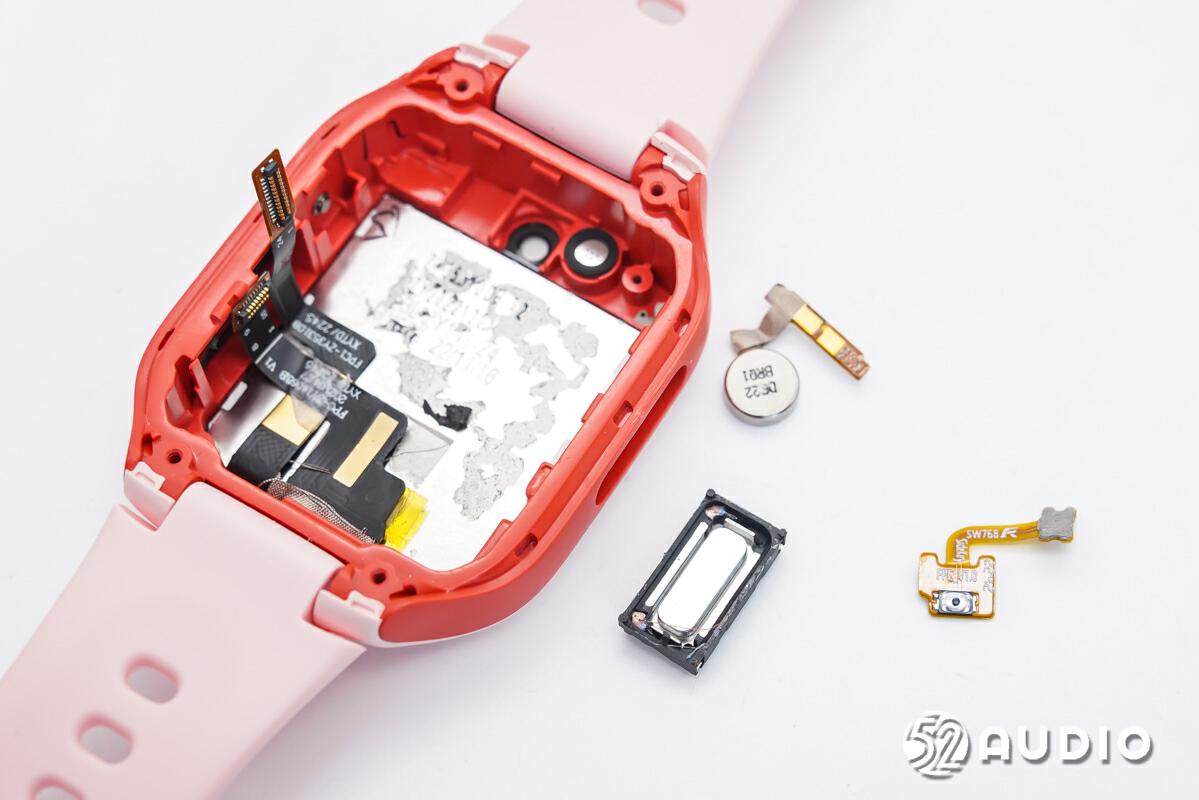

取出扬声器、功能按键和振动马达。

方形扬声器特写，通过两侧金色触点连接到主板。

振动马达电路一览。

振动马达特写，丝印型号“D522 BRQ1”，用于振动反馈。

振动马达另外一侧特写。

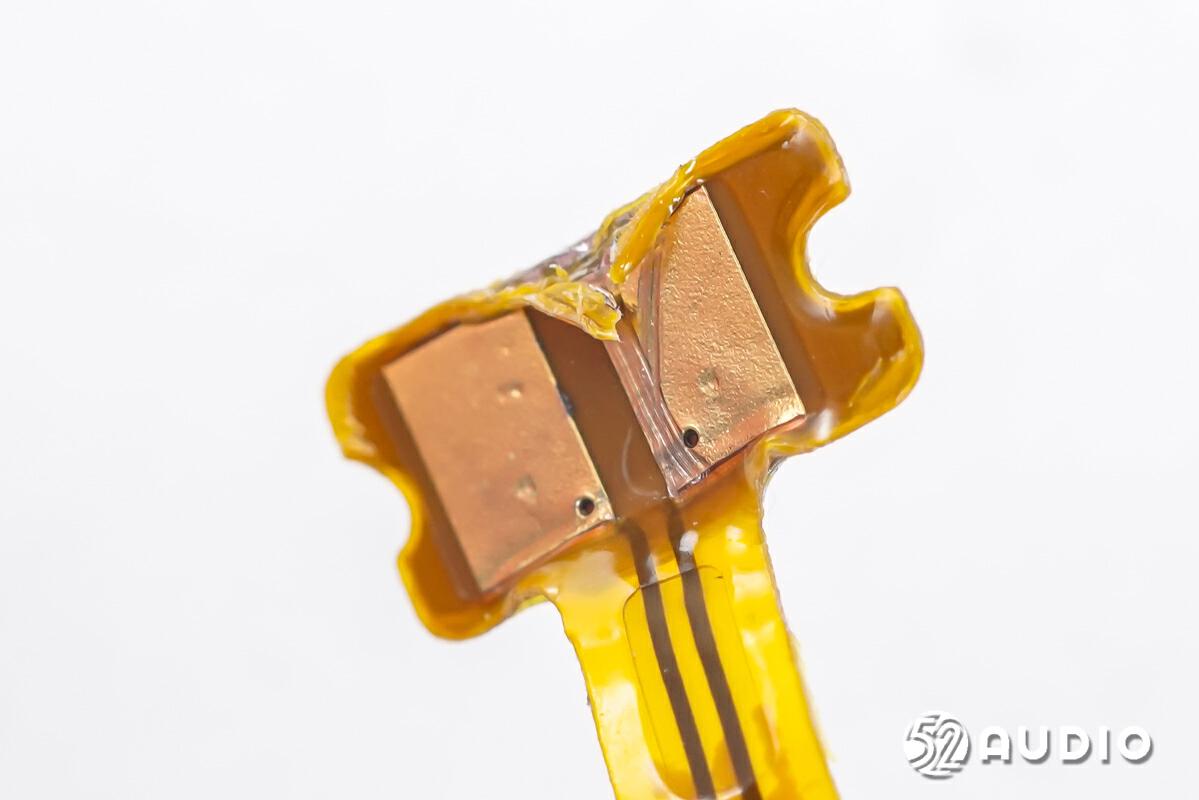

振动马达与主板连接的金属触点特写。

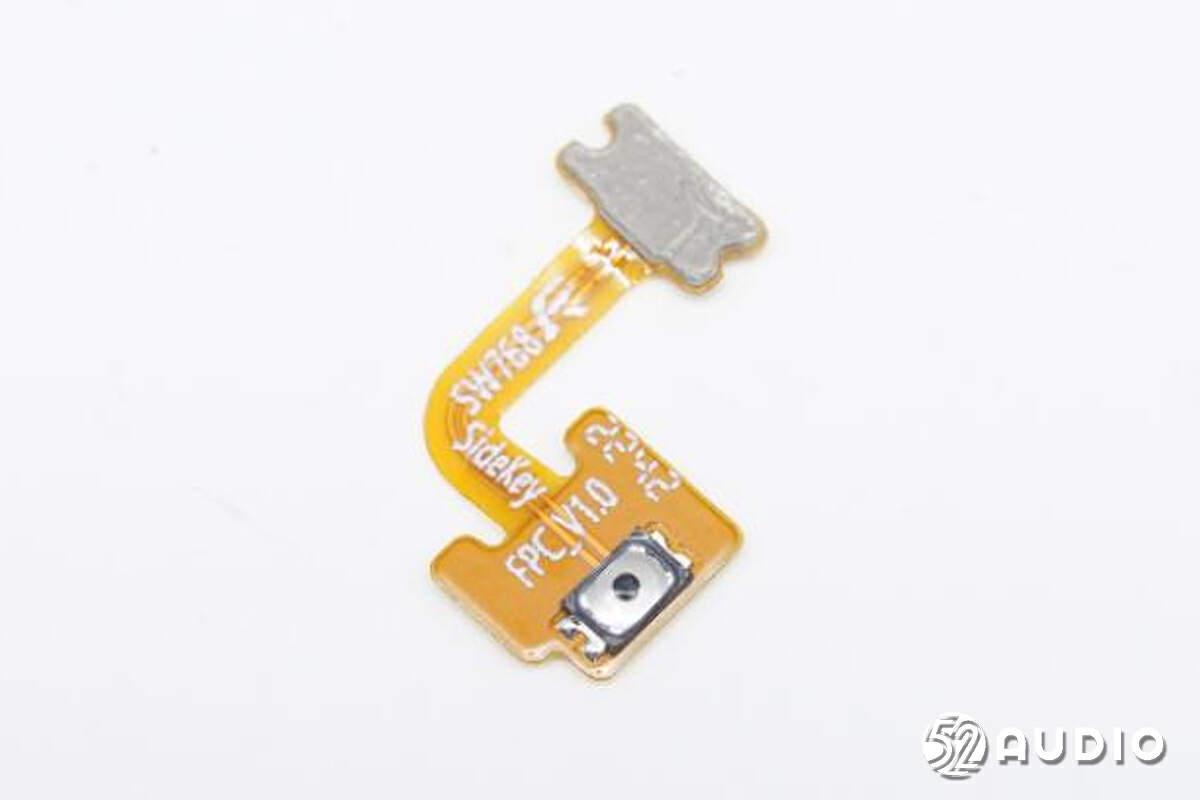

功能按键单元电路一览。

电源开关微动按键特写。

功能按键排线同样露铜连接到主板。

主板一侧通过大面积屏蔽罩覆盖，并贴有散热铜箔提升散热性能。

主板另外一侧设置有多颗BTB连接器连接其他组件，主要元器件也覆盖有屏蔽罩。

取掉主板上的屏蔽罩，屏蔽罩内侧设置有导热垫辅助散热。

主板一侧电路一览。

主板另外一侧电路一览。

UNISOC紫光展锐SR3593A射频收发器，40纳米制程，具有高集成度和低功耗等特点，支持GSM/TD-SCDMA/WCDMA/LTE-TDD/LTE-FDD 5模和 670MHz～2.7GHz范围内的主流频段。

射频芯片外围IC。

丝印YRVZ OP的IC。

丝印D Wz OL的IC。

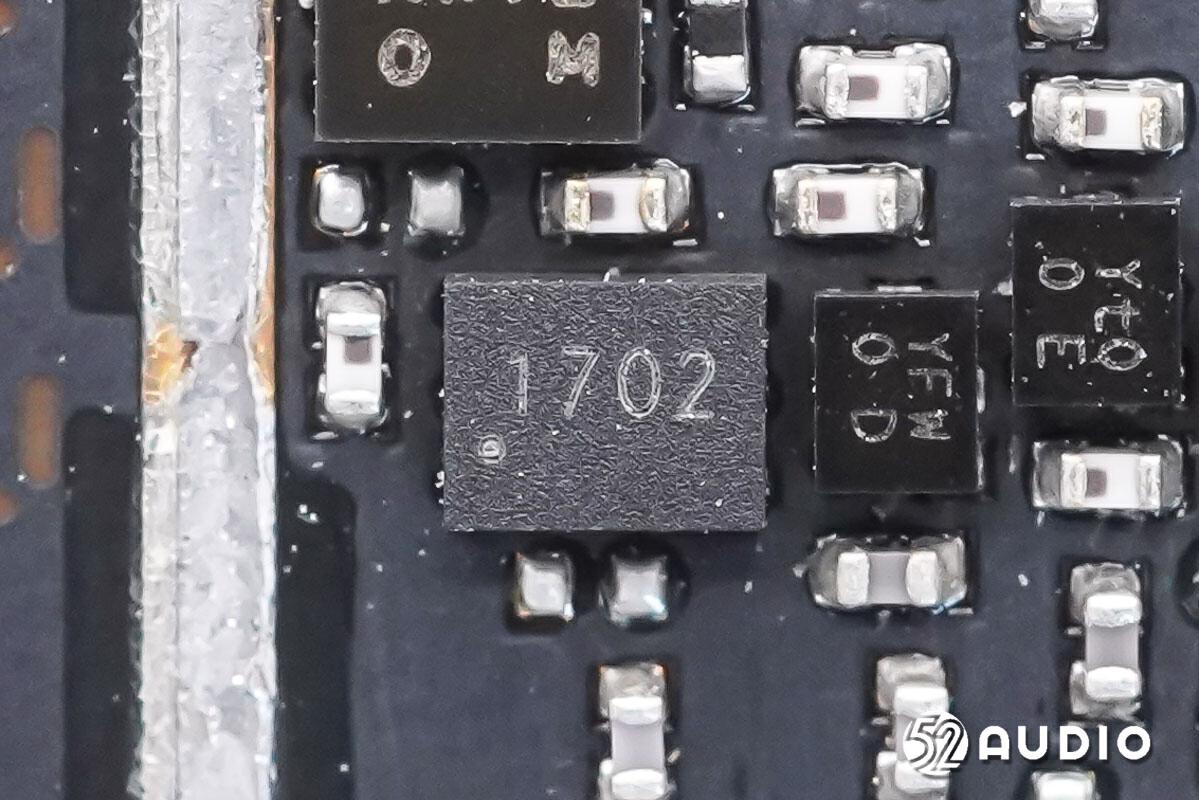

丝印1702的IC。

丝印RWVZ的IC。

UNISOC紫光展锐RTM7916-51发射/接收前端模块(FEM)，支持Class12 GPRS、EDGE和TD-SCDMA/TDD-LTEB 34/39，并且集成了14个发射/接收(TRx)端口和一个集成定向耦合器。

镭雕UAY799X的晶振特写，用于提供时钟。

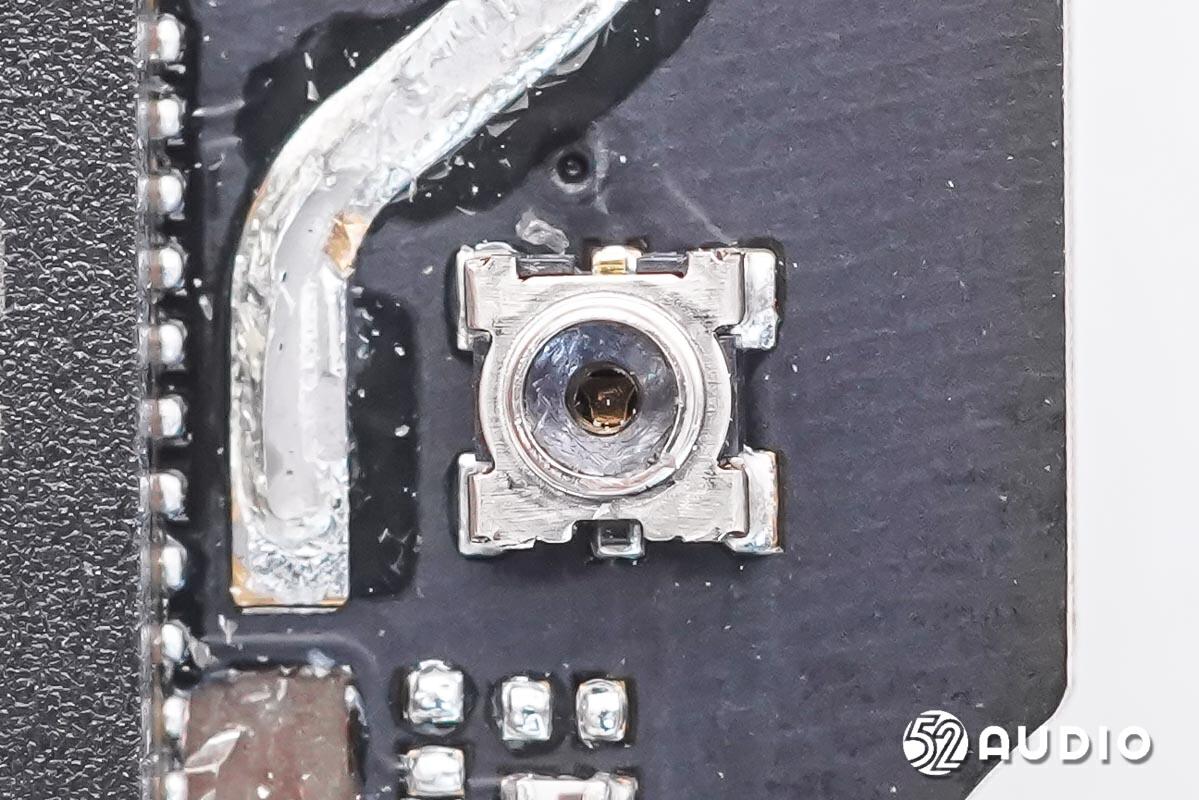

天线测试的开关特写。

连接屏幕排线的BTB连接器母座特写。

另外一个连接屏幕排线的BTB连接器母座。

SIM卡座特写。

用于连接扬声器的金属弹片特写。

另外一个连接扬声器的金属弹片。

FocalTech敦泰FT3168触摸IC，用于屏幕触控操作。

连接电池的BTB连接器母座特写。

连接摄像头的BTB连接器母座。

连接排线为手表充电及数据传输的四颗金属弹片。

丝印T12 003的TVS管，用于输入过压保护。

丝印PTMS7261的IC。

镭雕ME25 D127的MEMS麦克风特写，用于语音、视频通话，小爱语音控制等功能拾音。

连接功能按键排线的金属弹片特写。

连接LDS镭射天线的金属弹片。

UNISOC紫光展锐SL8521ET处理器，支持4G全网通，支持九重高精度定位，集成了WiFi、蓝牙功能。

丝印UtX OC的IC。

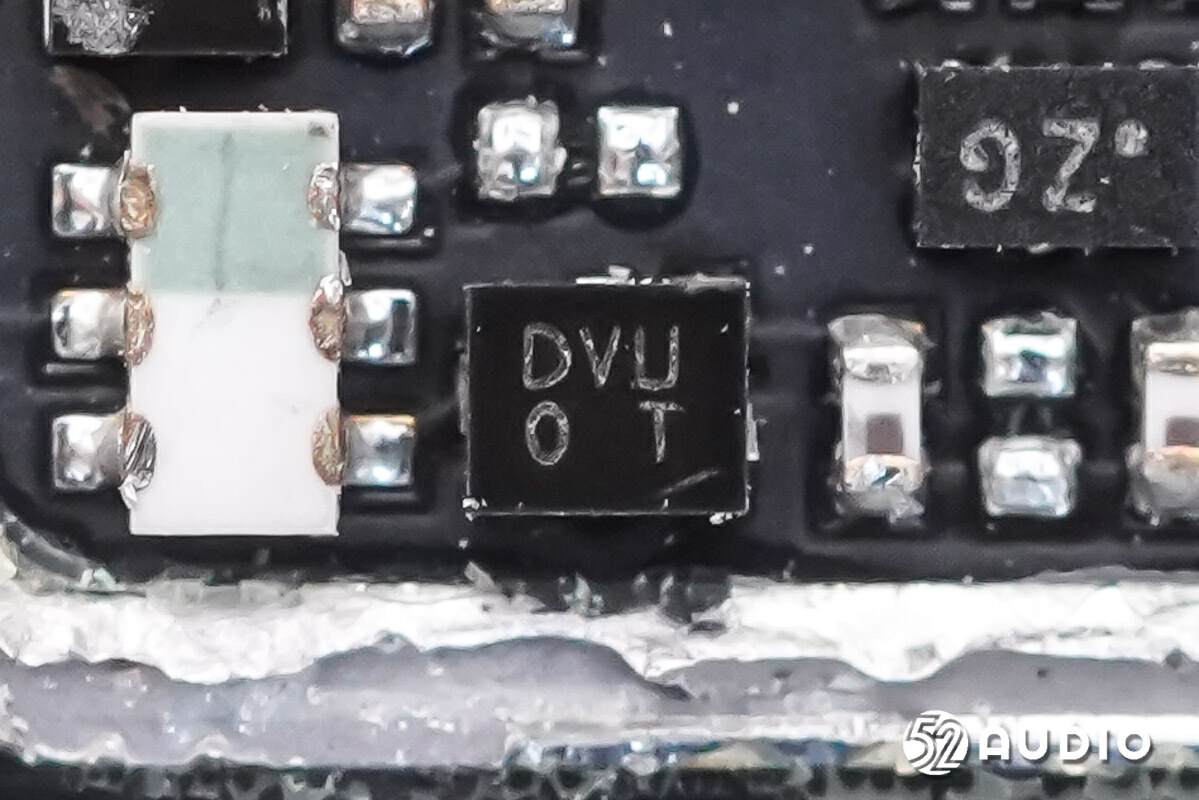

丝印DAU OT的IC。

丝印VM 14T的IC。

Nanya南亚NM1482KSLAXCL-3B 4Gb SLC NAND+2Gb LPDDR2芯片，单独的SLC NAND和LPDDR2 RAM接口，无铅（符合RoHS）和无卤素封装：162-ball FBGA 8.00x10.50x1.00（mm），工作温度：-25℃至+85℃，用于存储固件信息，并提供运行内存。

Nanya南亚NM1482KSLAXCL-3B详细资料图。

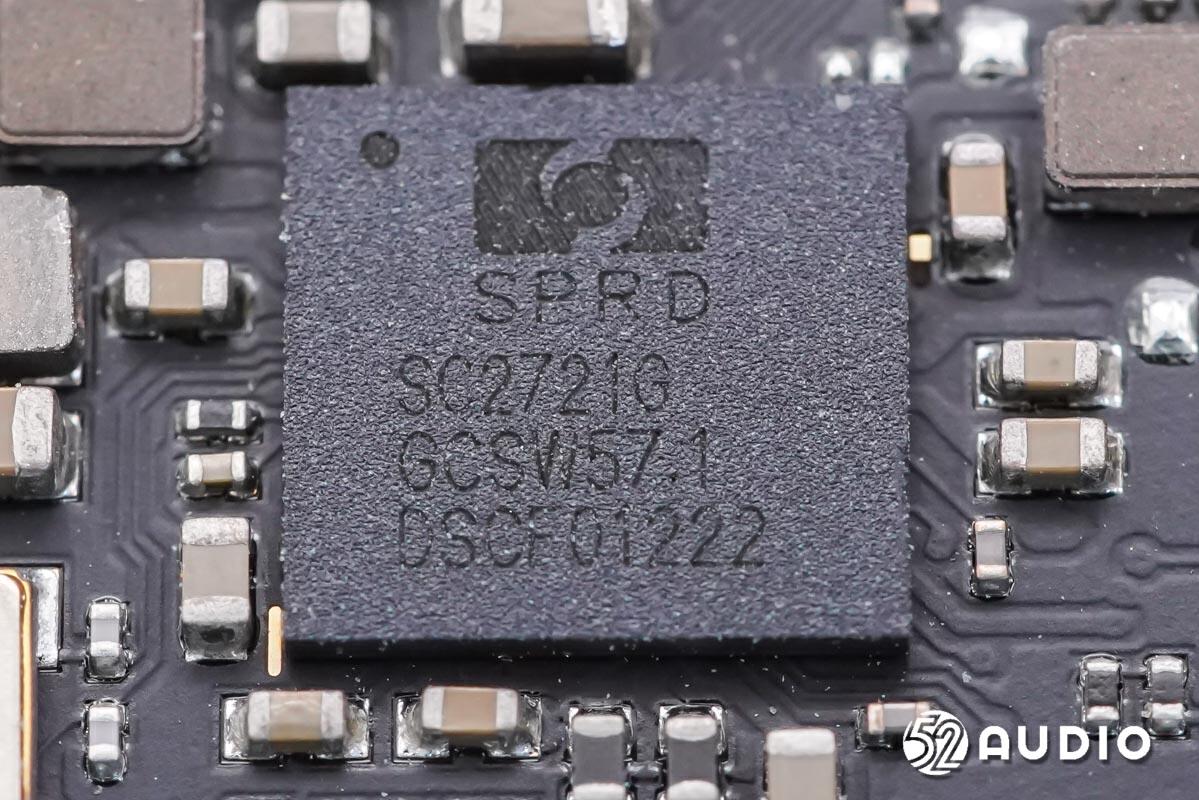

UNISOC紫光展锐SC2721G PMIC芯片，内部集成高集成度电源管理、高品质音频编解码，完善的电池管理以及丰富的用户接口，单芯片即可满足2G/3G/4G无线产品对于电源和音频应用的需求。

UNISOC紫光展锐SC2721G详细资料图。

电源管理芯片外围电感，为其内部电路供电。

镭雕T242C的晶振特写，用于提供时钟。

UNISOC紫光展锐RPM6743-31高效多模多频率功率放大器，支持CDMA，WCDMA，FDD-LTE，TDD-LTE模式。

连接LDS天线的金属弹片特写。

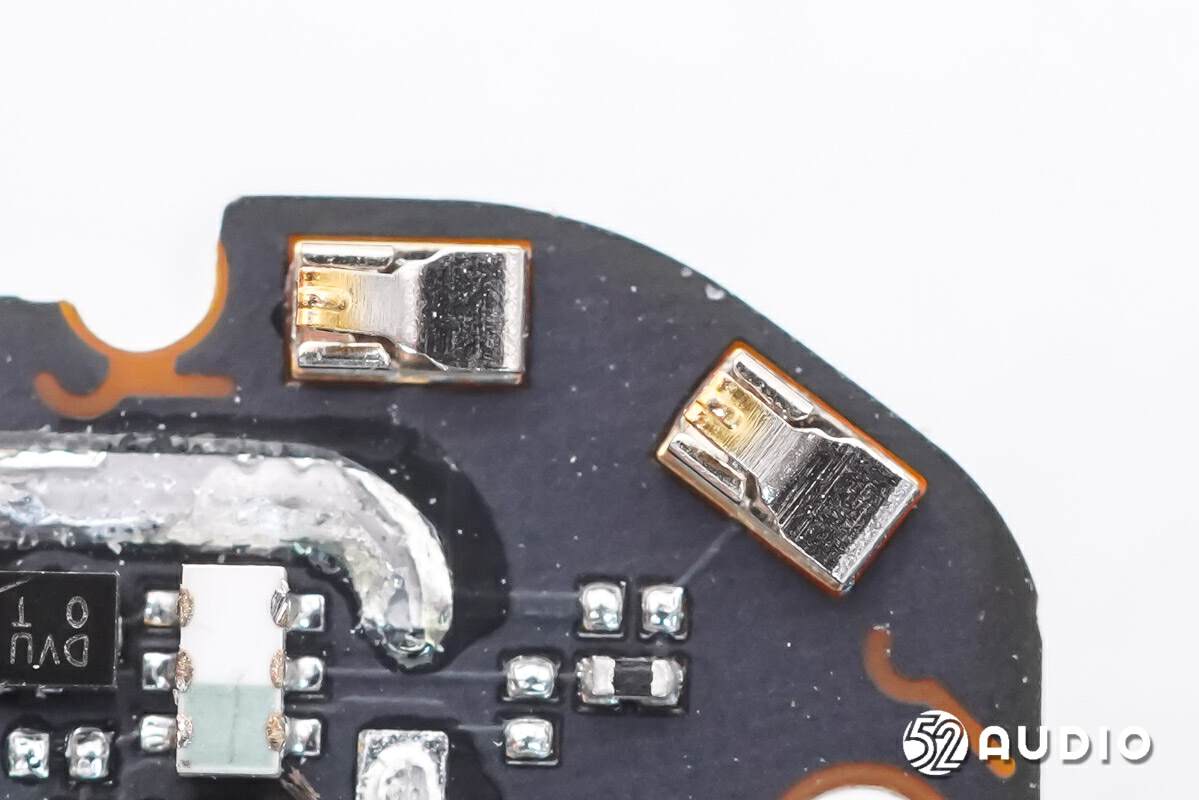

连接振动马达的金属弹片特写。

小米 米兔儿童电话手表5C拆解全家福。

三、我爱音频网总结

小米 米兔儿童电话手表5C在外观方面，针对于男孩/女孩佩戴，提供了蓝色和红色两种配色选择，方形表盘融入了曲线设计，更具特点和美观性。整机重量仅约为52.7g，非常轻盈，表带还采用了柔软亲肤的硅胶材质，设计有导汗槽，保障空气流动和液体快速蒸发，从而提供了舒适的佩戴体验。

内部结构方面，采用模块化设计，所有组件均通过触点或连接器连接，便于生产组装。主要配置上，搭载1.4英寸屏幕，200万像素摄像头，内置扬声器发声和MEMS麦克风拾音，配备振动马达实现振动反馈；内置电池容量900mAh，来自众旺德，配备有电路保护板负责充放电保护。

主板上，采用了UNISOC紫光展锐SL8521ET处理器，支持4G全网通，支持九重高精度定位，集成了WiFi、蓝牙功能；搭配有紫光展锐SR3593A射频收发器、RTM7916-51发射/接收前端模块(FEM)、RPM6743-31高效多模多频率功率放大器，还采用了紫光展锐SC2721G PMIC芯片，FocalTech敦泰FT3168触摸IC，以及Nanya南亚NM1482KSLAXCL-3B 4Gb SLC NAND+2Gb LPDDR2芯片等。
