电磁炉各主要元件名词，符号及功能解析
虽说电磁炉很常见，其中的元器件也是一般电路中都使用的，但对于很多初学者来说，也不一定都认识或了解其功能。
认识和掌握电磁炉各元器件的名称，符号，以及在电路中的功能，是非常有必要的

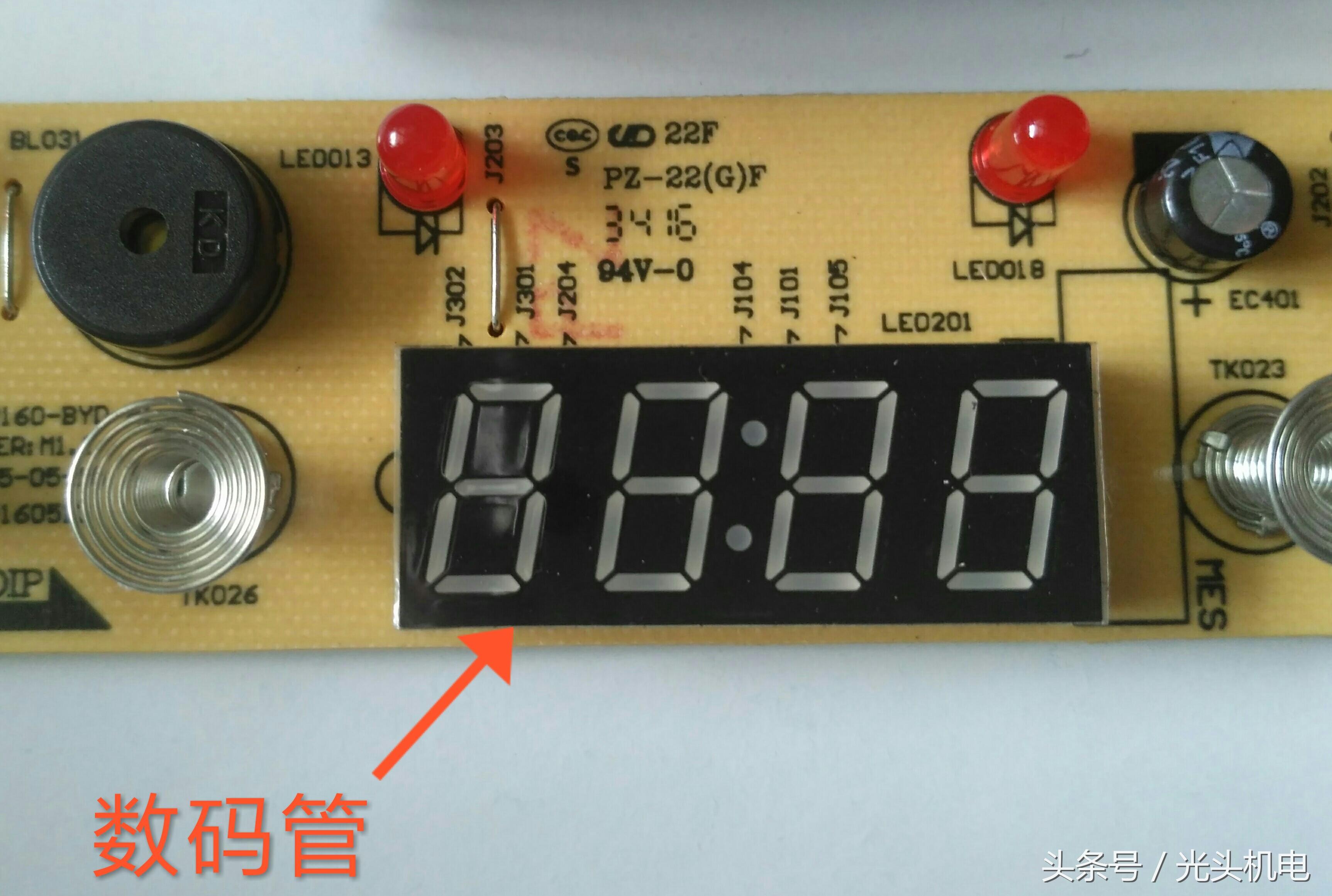

1，数码管
这是在电磁炉控制面板上，显示电压，功率，时间等等信息，有专门的IC驱动

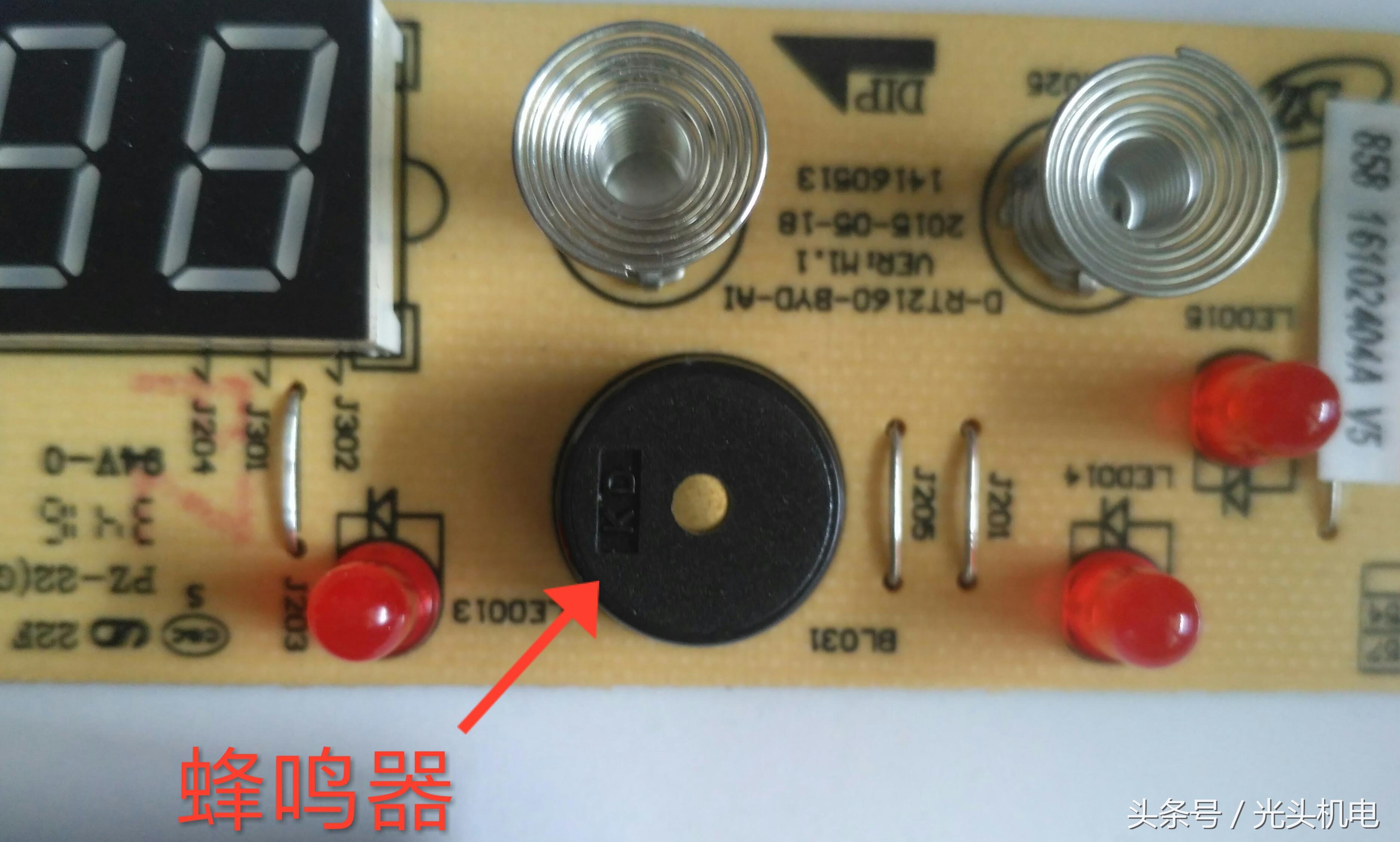

2，如图所示是蜂鸣器
是一个发声元件，开关机，以及电磁炉异常时报警声就是它发出的，很少坏

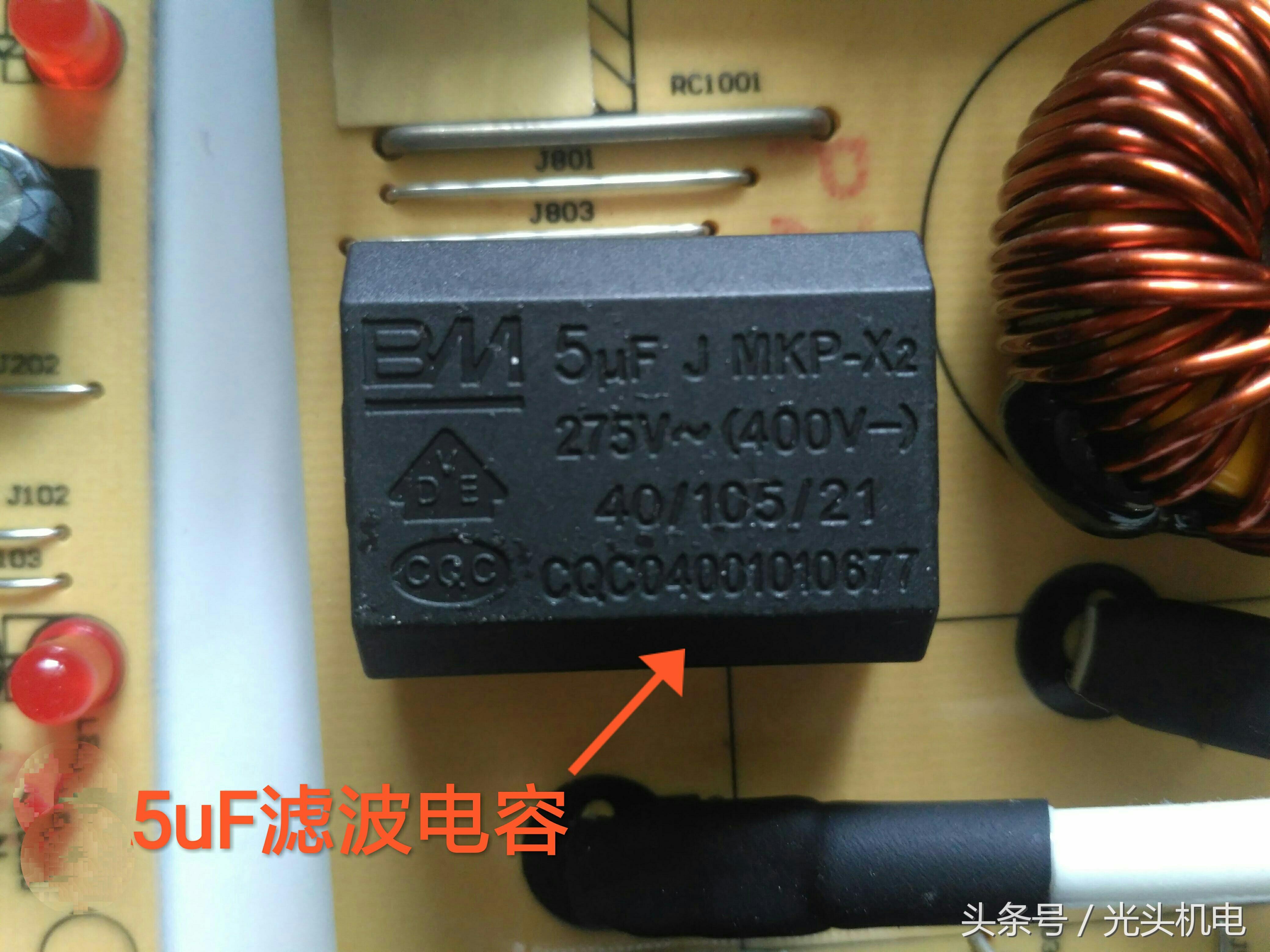

3，5uF滤波电容
这个元件大名鼎鼎，主要是滤除电源电流中的杂波或毛刺，是电流变得顺滑纯净。损坏或容量降低都会引起电磁炉工作异常。

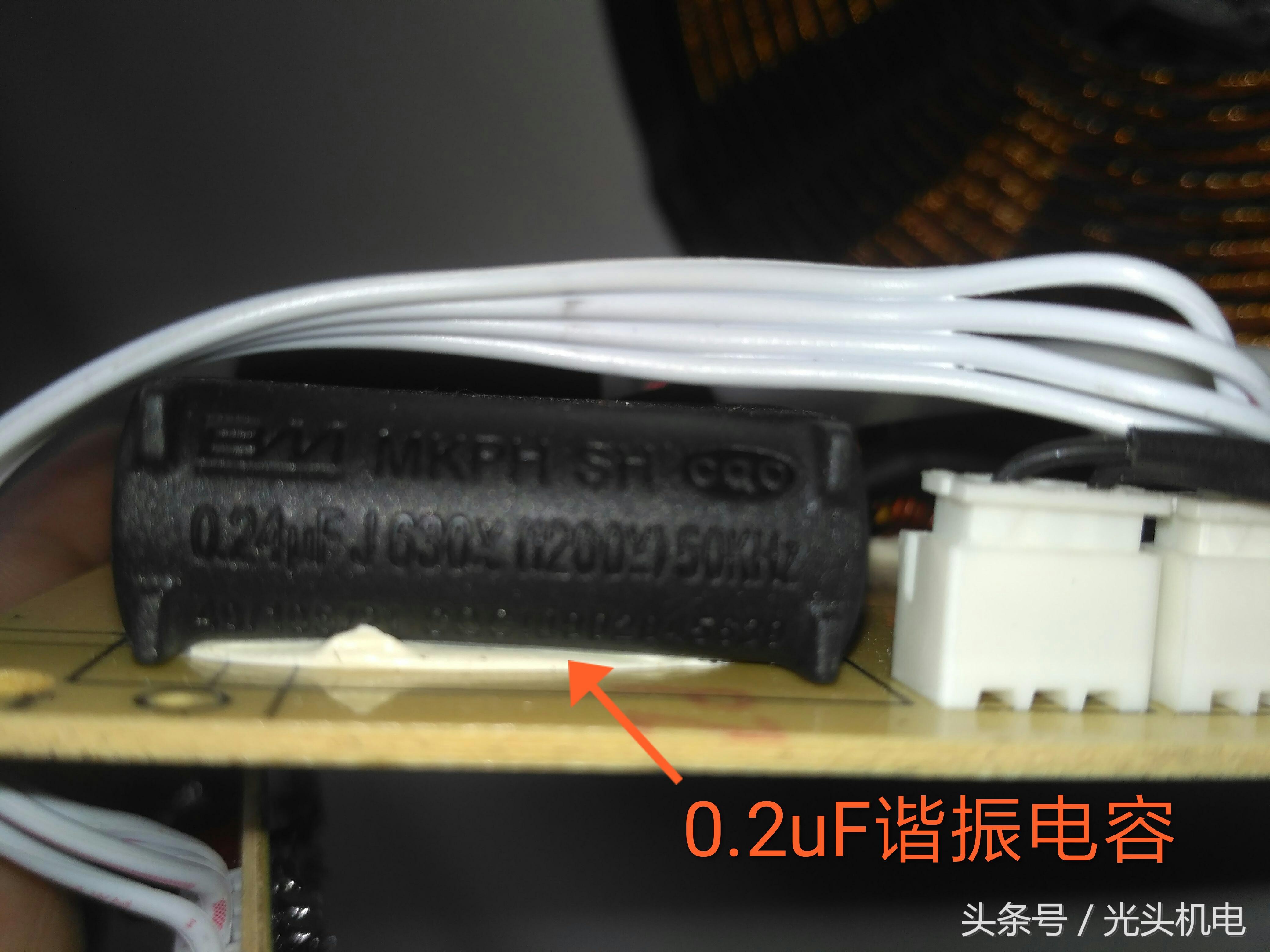

4，0.2uF谐振电容
这也是一个易损件，它和下面要介绍的励磁线圈共同组成LC振荡电路。容量降低或损坏，都会造成电磁炉不加热或加热功率变小。

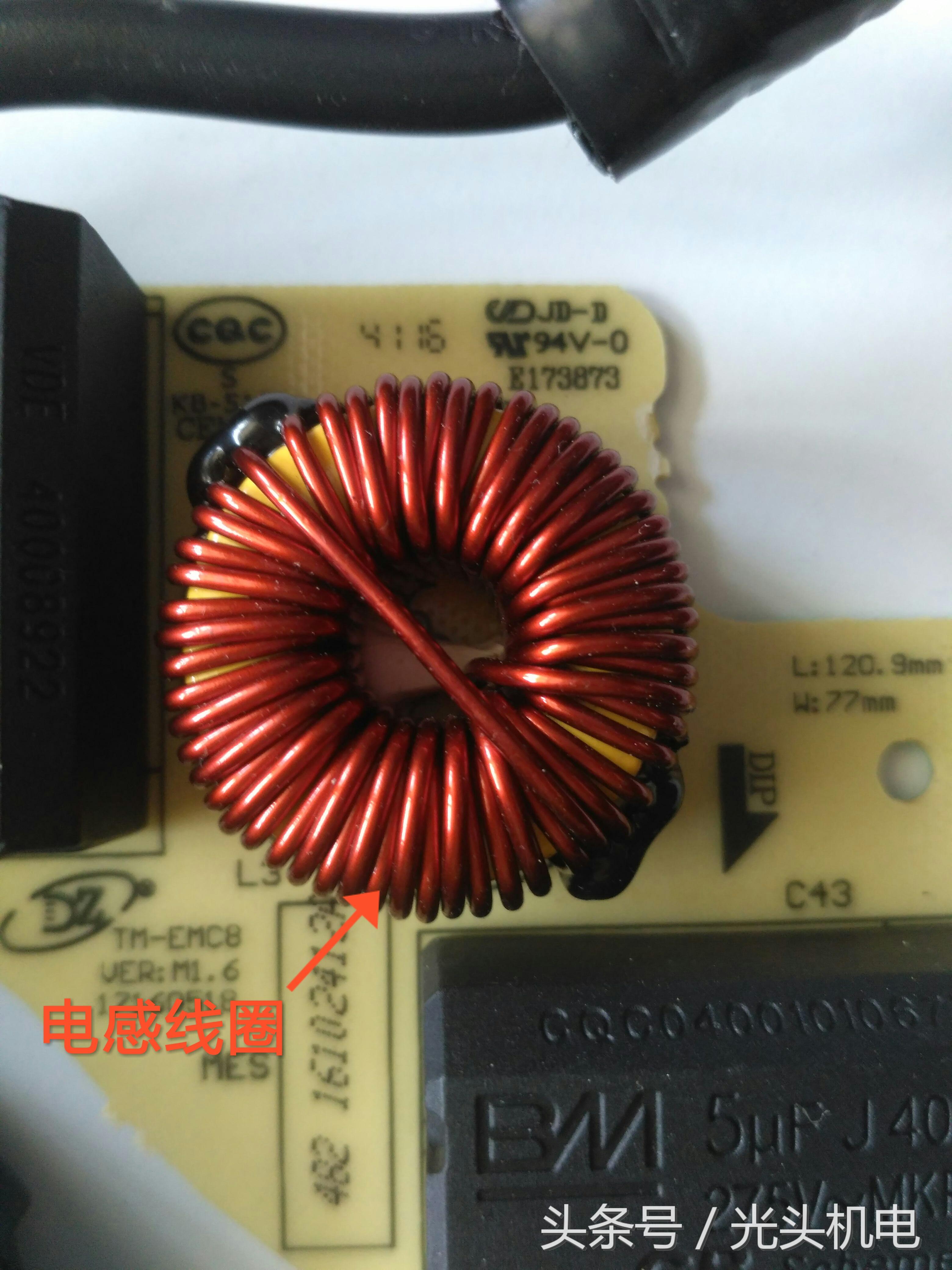

5，电感线圈
也是用来滤波的，电感线圈特点是通直阻交。很多时候和电容配合使用

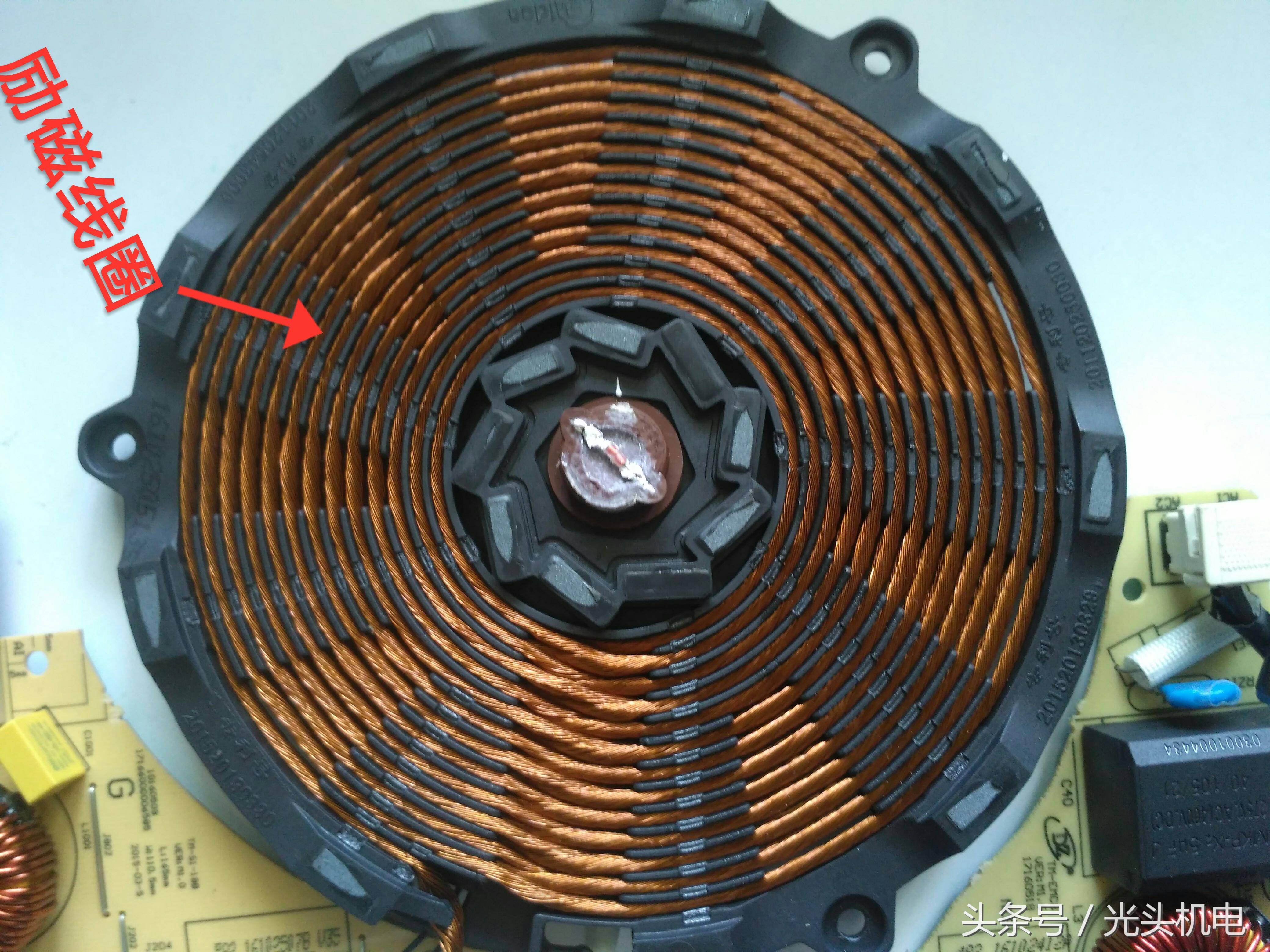

6，线圈盘（励磁线圈）
也就是励磁线圈，由多股铜线绕制而成，电磁炉中核心元件之一，主要靠他在在铁质锅底产生涡流达到加热的目的。

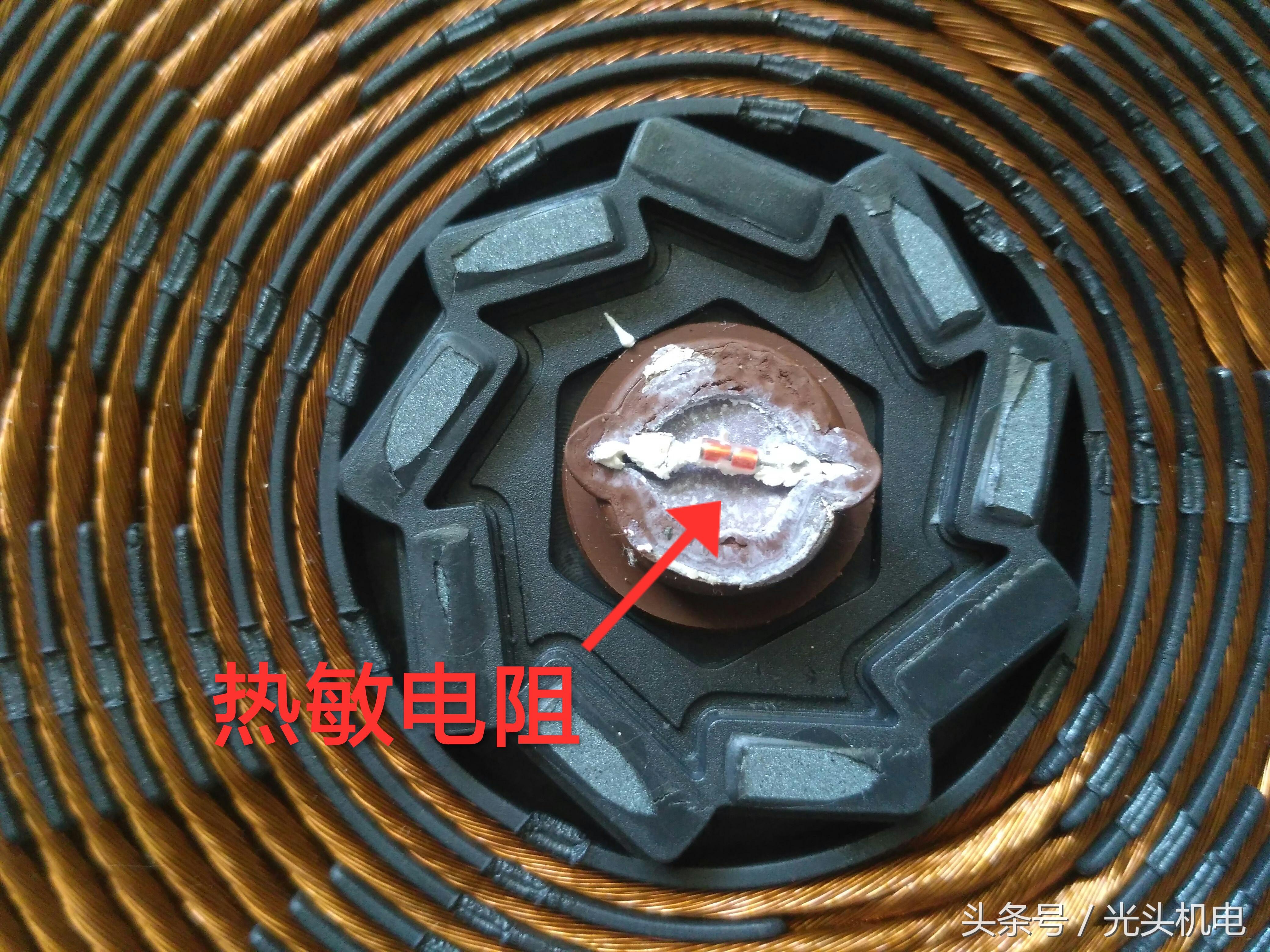

7，热敏电阻
在励磁线圈的中央，上面涂着散热硅胶，和面板接触，感应来自炉面温度，如果炉面温度过高，热敏电阻的阻值发生变化，这时候，电磁炉就会启动过热保护。

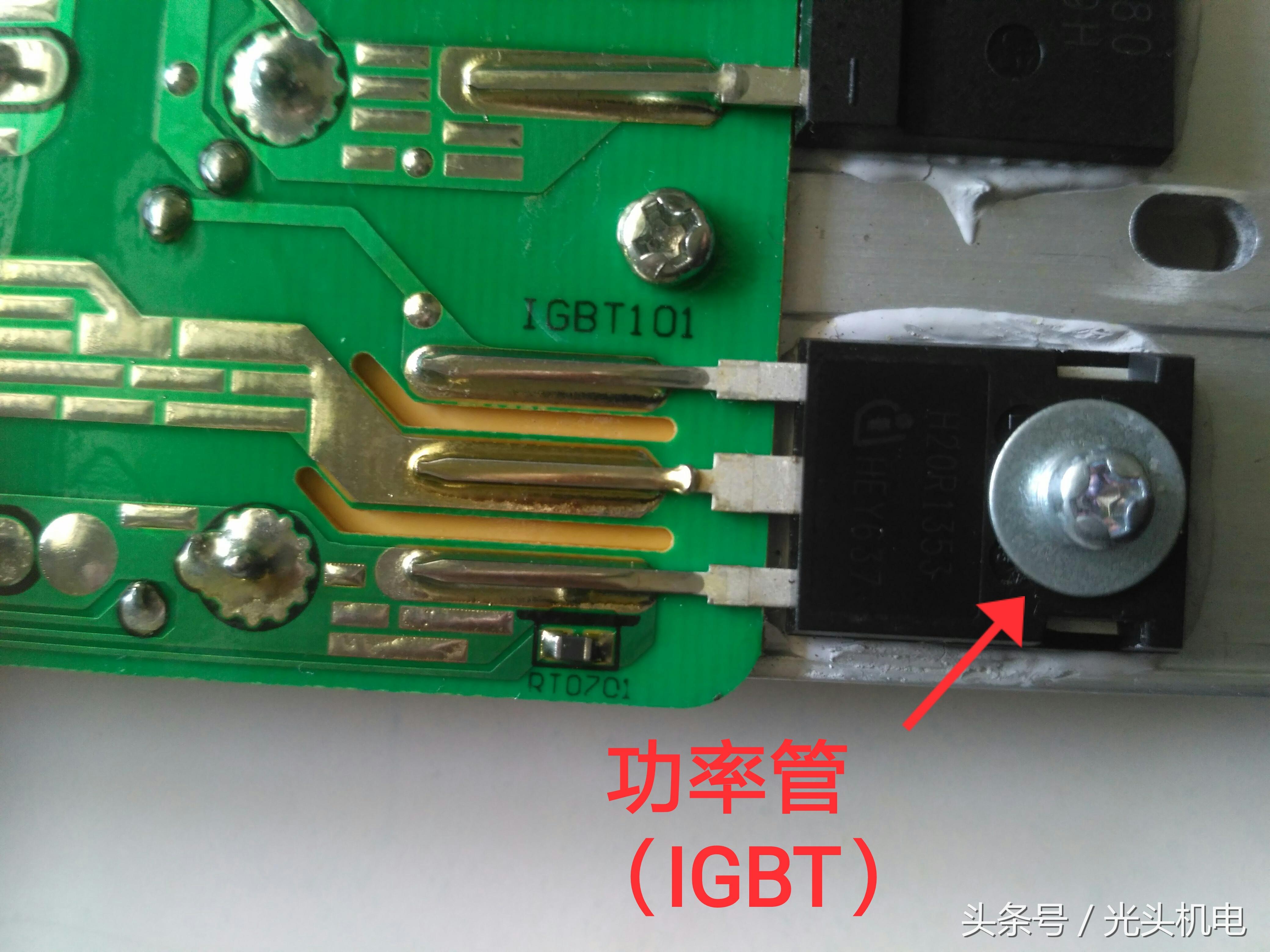

8，功率管
也就是我们常说的IGBT，核心元件，形象的说，IGBT就是一个开关，不停的开和关，和励磁线圈，0.2uF谐振电容一起组成LC逆变振荡电路。
易损件，常说的炸机就是烧IGBT了，伴随着保险管一块烧。

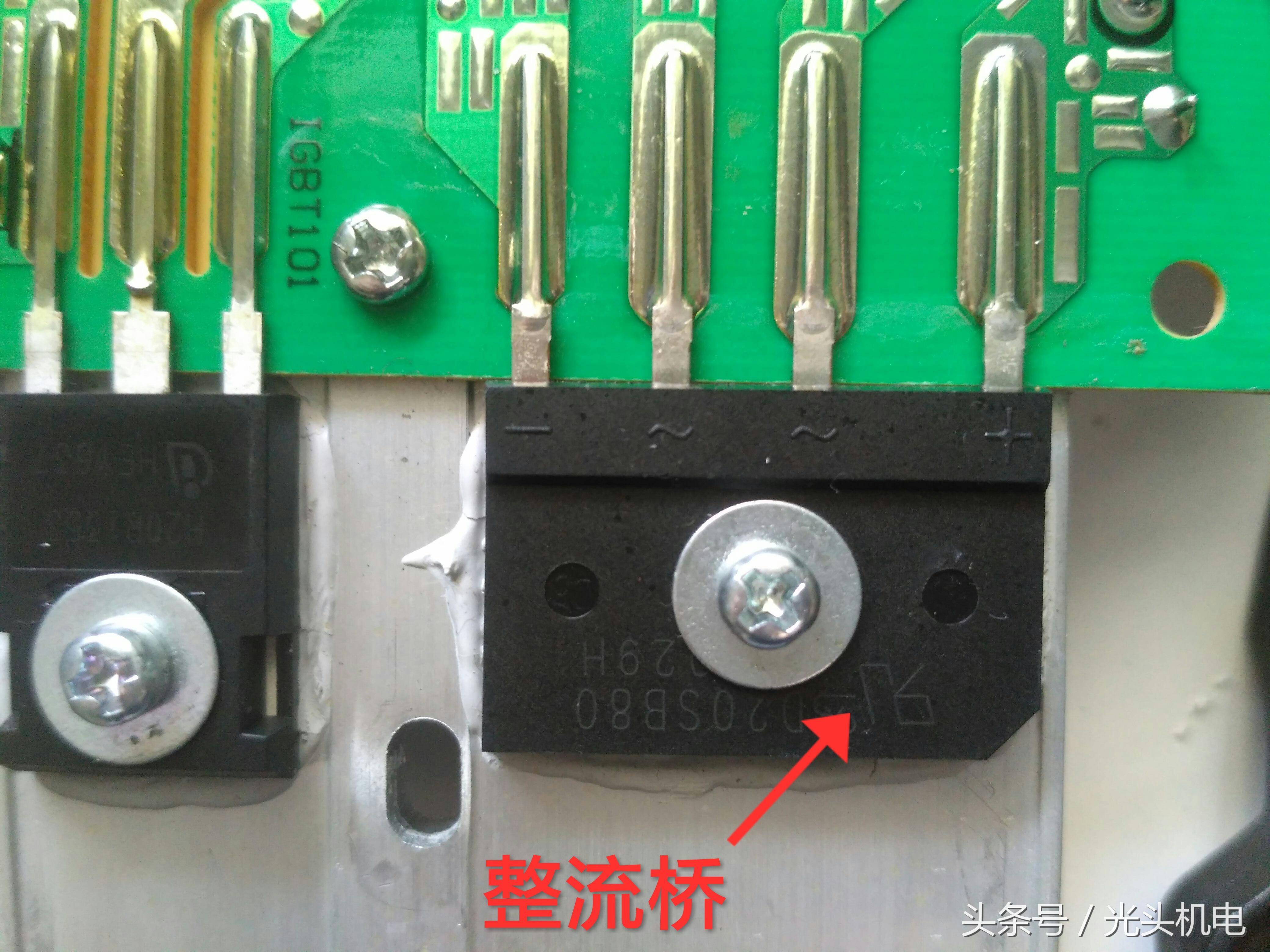

9，整流桥堆
把交流电变成直流电的元件，一般和功率管一起装在一块散热片上，但注意和功率管区别：整流桥有四个脚，两个交流输入脚，一个正，一个负输出脚。易坏元件之一，烧坏后，整个电磁炉都没电。

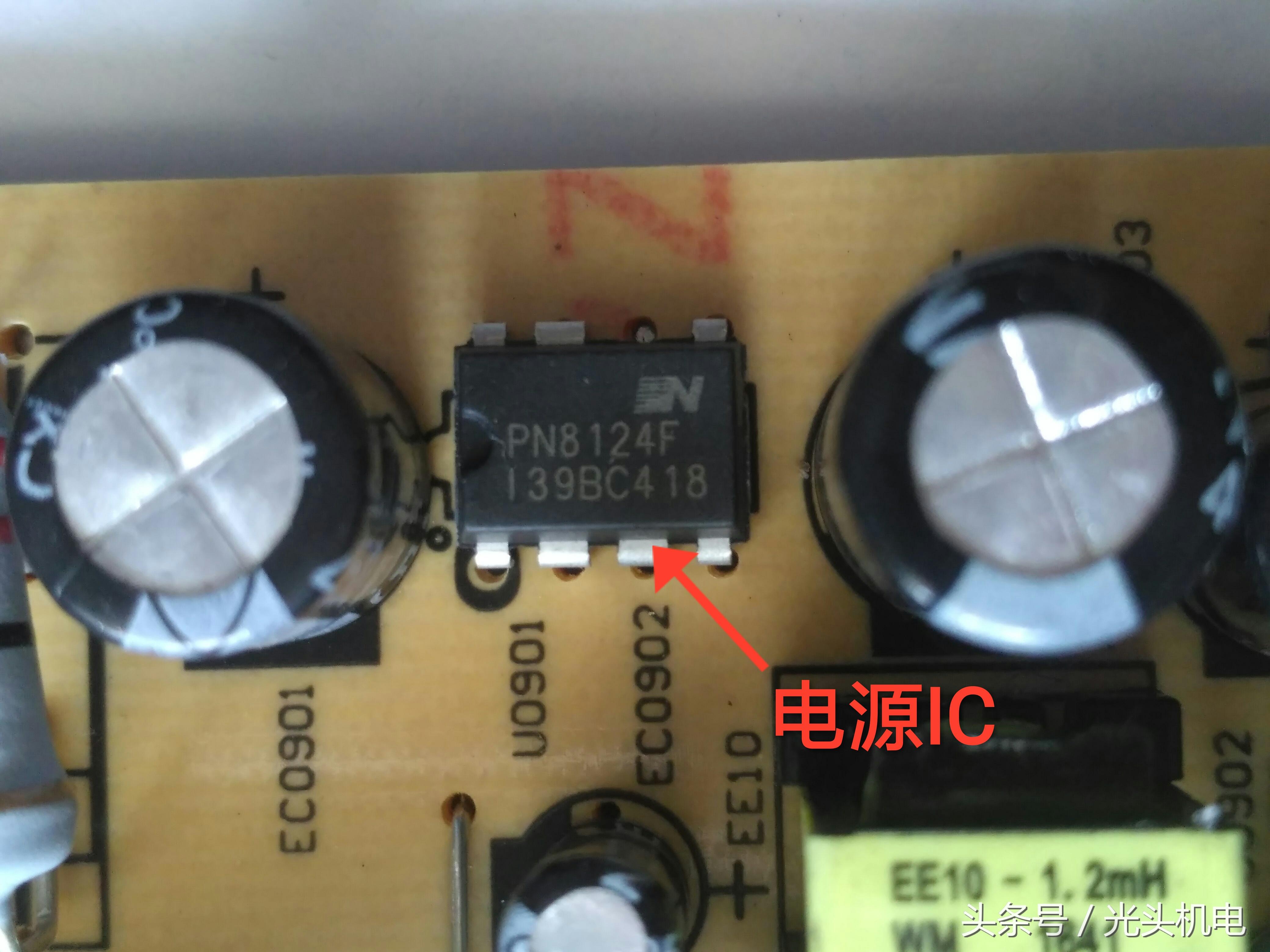

10，IC控制芯片
芯片种类很多，具体功用也不一样，每种IC都有不同的内部电路图，想要知道其功用，就要知道其引脚定义，可以通过查资料

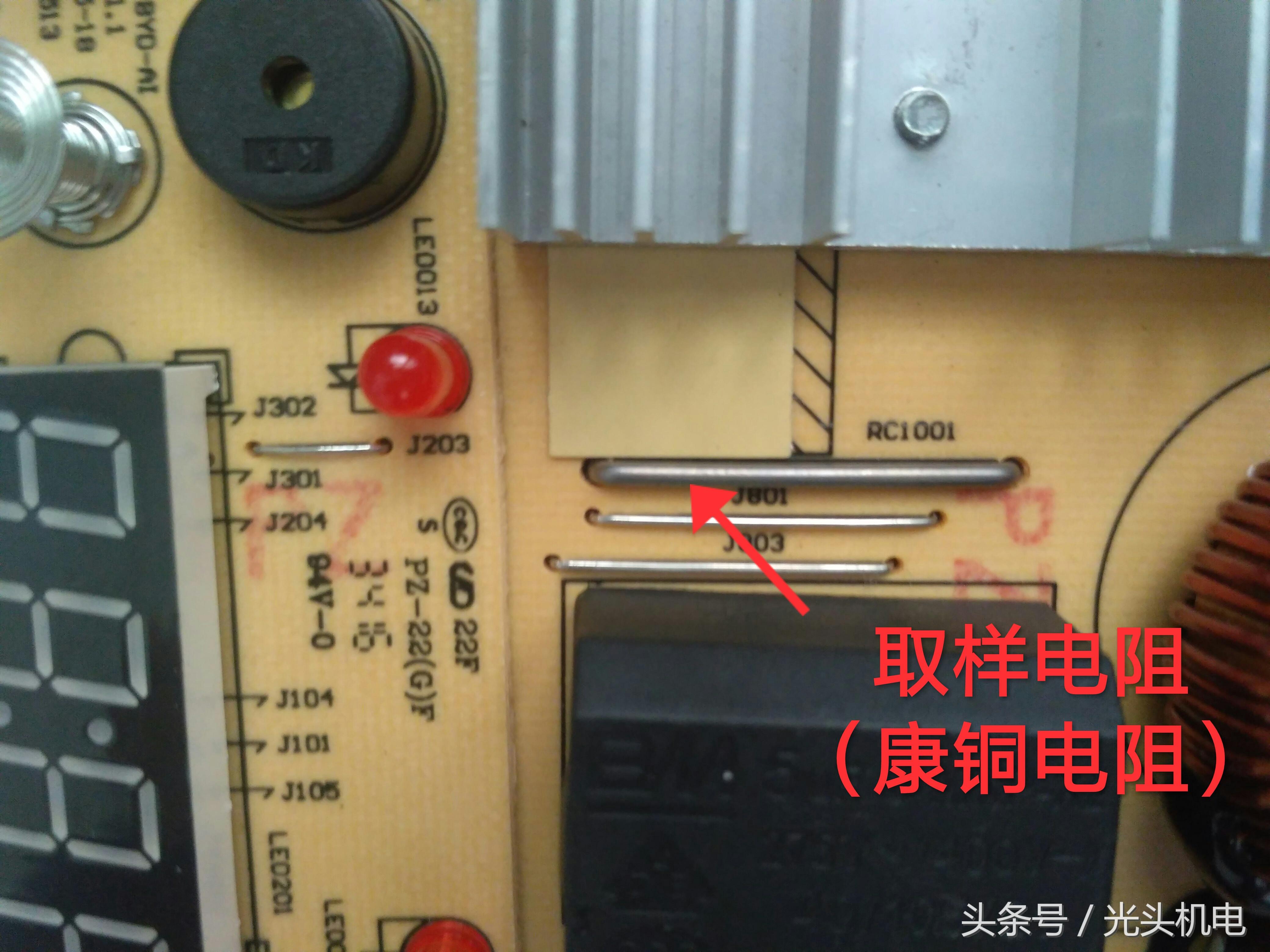

11，康铜丝取样电阻
这种电阻的阻值小，电流取样用，其实就是一根铜丝。
12，还有LED指示灯，各种电阻，电容，保险管，我就不再这里一一列出了

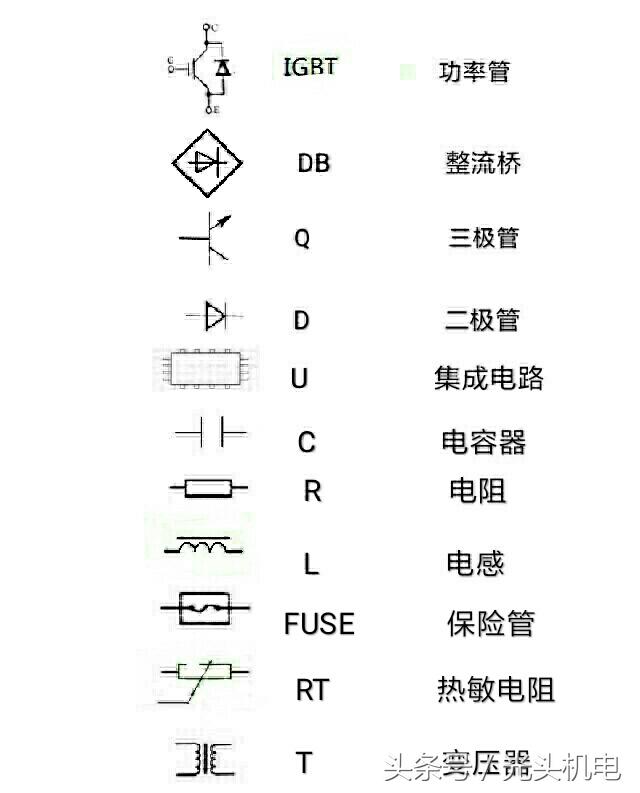

这里附一张电磁炉中常见元件代码，图形符号图片，大家可以看看
