超微半导体公司（英语：Advanced Micro Devices, Inc.；缩写：AMD、超微，或译“超威”），创立于1969年，是一家专注于微处理器及相关技术设计的跨国公司，总部位于美国加州旧金山湾区硅谷内的森尼韦尔市。
先引用wiki对AMD（以下简称AMD）的介绍，A另外MD还有一个DIY玩家们对它的戏（爱）称“农企”。
图片来源于网络，侵删
之所以喜欢上这家科技公司，是因为初中毕业那会，当时学计算机的舅舅带着笔主去华强北（没错，笔主坐标深圳）电脑城装的第一台机就是AMD平台的。从那台电脑开始了解互联网了解世界，可以说一切的开端都是因为那台现在看起来就像老古董的机器。
在Ryzen发布之后，AMD终于迎来了崛起的曙光，已经崛起Windows的笔主也难掩心中激动之情，随着那波大浪潮一同上了Ryzen的车，也算圆了一场顶级3A平台的梦。
图片来源于网络，侵删
收藏品按产品发布时间顺序进行排序，并带有大量科普和故事（满满的水）
图片来源于网络，侵删
Am286
这是早期的16位微处理器产品，Intel授权生产，于1982年推出（岁数比笔主还要大）。
笔主手中的这颗是专为低功耗环境而设计的N80L286-10
采用68引脚塑料无铅芯片载体封装
该处理器的功耗低于该系列中的同类型号（2.89 W，同类型号均为3.15 W和3.3 W）
Am386
这是AMD独立设计的兼容于intel80386的产品，此前AMD一直是Intel8086、80186、80286制造商之一。为此Intel还和AMD打了一场官司，但在之后AMD赢得了这场官司，开始在1992年出售AM386。在与intel的竞争关系下，产品价格随市场下降，受益的最终是我们这些玩家们。
笔主手里的是这颗AMD Am386SX-40，是1991年AMD推出的386SX处理器的高级版本，比之Intel386sx更便宜还更快！
其采用0.8μm工艺生产，时钟速度可降至0 MHz，仅耗电几豪瓦
K6
K6是AMD在收购私人半导体公司NexGen后，基于NexGen的Nx686处理器架构开发的，是K5的下一代产品
笔主手里的这块是K6-233Mhz，是97年末的产品，最早发售的K6应该是166Mhz和200Mhz。
这款处理器采用350nm工艺制造，其集成880万个晶体管
采用Socket7插座，由AMD开发。同期的intel P5 pentium也使用的这个插座
共有321个针脚
K7 Athlon 500
1999年6月，AMD发布了一个基于K7微架构的全新产品，Athlon速龙。这是AMD历史上第一次超越Intel，也是开启了一个传奇的时代。一经发布，便震惊了当时的PC界。
速龙500采用了Slot A这么一个类似于现在PCI插槽的接口。
插在主板上，仿佛就是一块显卡。
采用250nm工艺制造，初代主频为500MHz。处理器综合实力超越当时的霸主Intel的奔腾三！堪称一代经典
装甲上是一块AMD的贴纸，其核心在装甲内

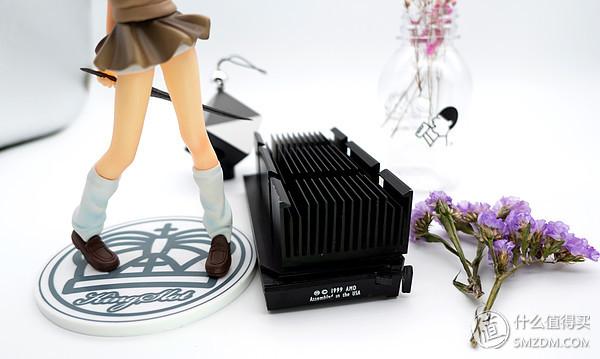

有厚厚的散热鳞片覆盖
Athlon XP Barton
2002年，AMD为了迎战Intel奔4处理器，发布了Athlon XP，但是仍然不敌当时如日中天的Intel2代奔4。次年6月，发布了一代经典产品，代号Barton巴顿的处理器，其具有的超高性价比折服了当年的DIY达人。
Athlon XP Barton采用当时最先进的130nm工艺制造，具有超高的超频潜力
这块Athlon XP Barton 2500+，主频为1.833，内置512KB缓存。当时PC达人把外频设置为200MHz，超频就成了Athlon XP Barton 3200+，直接化身K7架构的最强处理器！这跟当今Ryzen1700超频变Ryzen1800X一样异曲同工。
图来源于网络，侵删
配合英伟达的nForce 2 Ultra主板，插上当时的DDR-400双通道内存，一套下来是Intel赛扬4平台的价格，性能却直逼当时最高端的奔腾4平台。
Athlon 64 X2 3800
AMD的Athlon 64 X2是处理器史上的第一款原生双核处理器，虽然双核首发的Core 2 Duo，但是其胶水双核（怎么跟现在AMD的线程撕裂者类似。。。风水轮流转啊）并未被历史承认。
图来源于网络，侵删
笔主手中的这颗是90nm制程工艺的3800+，核心代号“Windsor”，TDP为89W，是06年5月23日发布的产品
其采用AM2插槽，取代了上一代的Socket 754和939，共有940个针脚，支持双通道DDR2。
同为940个针脚，但是与Socket 940的排列方式不一样，两者不兼容
图来源于网络，侵删
Athlon X3 425
这是09年开核狂潮的产品，自韩国网友意外开启主板的ACC高级时钟校验功能后发现核+1后，便引来了一波AMD开核狂潮。
这是基于K10架构的处理器产品，主频为2.7Ghz，原生4核，屏蔽了1颗核心后以3核处理器出售，可开核为4核版本，型号变成X4 B25.
图来源于网络，侵删
该处理器分为两版，一版是有L3缓存的版本，开核后可以获得核+1和L3缓存，性价比非常高；另一款则没有L3，只能核+1.
A6 3650
这是AMD收购ATI后打出的代号为“AMD Fusion”的“融聚未来”之作。
图片来源于网络，侵删
该项目的目标就是在一块芯片上，集成传统中央处理器（CPU）和图形处理器（GPU），并且内置最少16通道、可与外部PCI-E设备链接的PCI-E控制器，存储控制器等。而这种设计会将北桥芯片从主板上移除，集成到中央处理器中，CPU核心还可以将原来依赖CPU核心处理的任务（如浮点运算）交给运算进行过最优化的GPU处理（如处理浮点数运算）。AMD认为这是加速处理单元（APU）的一类，是为AMD加速处理器（AMD Accelerated Processing Units，AMD APU）
引用Wiki上的介绍进行说明
图片来源于网络，侵删
而APU历史上的第一款首发产品，是在2011年6月30日发布的A6-3650和A8-3850。均采用格罗方德（由AMD分拆出来的GlobalFoundries半导体晶元代工厂，以下简称GF，江湖人戏称girlfriend）的32nm SOI制程制造。
图片来源于网络，侵删
内建的GPU参数入上图所示，这是处理器厂商首次把显卡融入到处理器当中，入门级平台再也不需要额外购买显卡，其超强的显示能力甚至超越了某些低端显卡。跟现今那些内置神经处理引擎的手机SOC有异曲同工之妙。
炮姐认证～欢迎点赞收藏关注～认准这只炮姐不迷路！
我们来一次看看正面和背面～
这款APU-A63560是采用的Socket FM1插座，有905个针脚。
密密麻麻的阵脚，是不是很刺激～
笔主手里这款是通过咸鱼收购的2手处理器，表面有AMD产品使用后常见的划痕，因为处理器的独特安装方式导致的。
笔主手里这款A6-3650的产品编号是AD3650WNZ43GX，属于步进第一代（首发产品认证！）。而编号为AD3650WNGXBOX的则是量产后进行小量修正后的步进第二代～
产品厚度如下，非常典型的AMD处理器设计。
最后再上张特写图。
暂未收藏的经典产品
盘点下没有收到的其它经典产品，如果值友们发现有货，记得回来评论一下。
AMD 8086
8086时代的产品，AMD的开始。
图片来源于网络，侵删
AMD 80186
80186时代的产品。
图片来源于网络，侵删
Am486
80486时代的产品
图片来源于网络，侵删
K5 Am586
586时代的产品，K5微架构。
图片来源于网络，侵删
Duron Applebred
开核的祖先，铅笔开核的一代经典！
Athlon 64 3200 Socket 754
历史上第一款采用64位架构的X86CPU，其光辉荣耀载入了CPU史册。
图来源于网络，侵删
编号分别为ada3200aep5ap、ada3200aep5ar，分别代表了两小代步进产品。
Athlon 64 FX-51 Socket 939
FX系列第一次展示在世人面前，非常值得收藏的产品
图来源于网络，侵删
Athlon 64 FX-60 Socket 939
当年的最强之作FX-60
图来源于网络，侵删
Phenom II X3 710
09年开核时代的标志产品，当年韩国首先从这个U上发现能开核，便引爆了全民开核狂潮。
图片来源于网络，侵删
总结
收藏AMD的处理器应该是笔主唯一一项比较有情怀的事了。这些都是处理器史上经典的产品，如果都收集全了，弄个展示架一起展示岂不美哉。
合影如上。收藏这件事开始艰难，前期简单，越到后期就越艰难。这些古董产品本身就稀缺，又由于废物炼金的神奇存在，某些含金量高的古董处理器就更是一物难求。
