2014-07-22 05:00:00 作者：王晓宁

GeForce GT 740规格一览

GeForce GT 740与我们之前所见的GeForce GTX 650区别不大。它基于成熟的Kepler架构，采用最小规模的GK107芯片，其运算资源总量为384个ALU，Texture Filter Unit为32个，构成后端的ROP则维持了中端常见的16个。衔接于GPC单元之后的2个64bit双通道显存控制器组合形成了128bit显存控制单元，GeForce GT 740因此可以搭载1024MB的GDDR5/DDR3显存。

显 卡 对 位 产 品 规 格 比 较 表显卡型号GeForce GT 740GeForce GTX 750TiGeForce GTX 750GeForce GTX 650市场售价 599 元999 元899 元799 元GPU代号GK107GM107GM107GK107GPU工艺28nm28nm28nm28 nmGPU晶体管 13 亿 18.3 亿18.3 亿13 亿着色器数量384640512384着色器组织1D×3841D×6401D*5121D×384ROPs数量16161616纹理单元数量32403232核心频率993MHz1020MHz1020MHz1058MHz着色器频率993MHz1020MHz1020MHz1058MHz理论计算能力0.76 TFLOPs1.3 TFLOPs1.04 TFLOPs 0.81 TFLOPs等效内存频率5000MHz5400MHz5012MHz5000MHz内存位宽128 bit128 bit128 bit128 bit内存带宽80 GB/s86.4 GB/s80.2 GB/s80 GB/s内存类型GDDR 5GDDR 5GDDR 5GDDR 5内存容量1024 MB2048 MB1024 MB1024 MBDX版本支持11.111.111.111.1

随着台积电工艺的日趋成熟，GK107芯片的可使用频率也随之得到了提升，GeForce GT 740的默认核心达到了993MHz，大部分厂商甚至将默认频率进一步提升到了1058MHz，这为这款新的低端及入门级显卡带来了更好的性能保障。

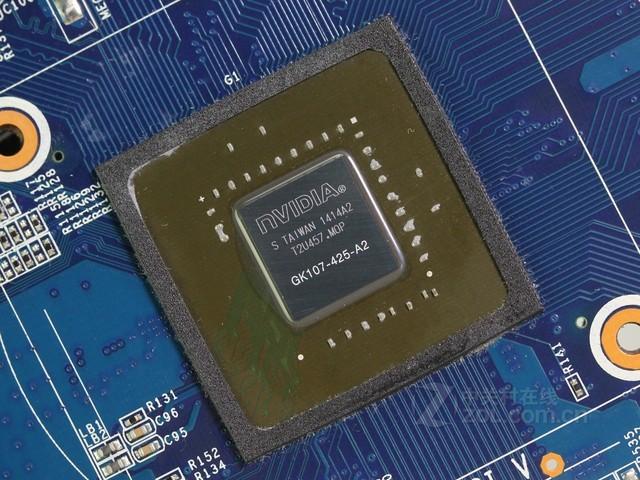

GeForce GT 740核心

Kepler架构已经问世超过30个月，相比Maxwell来说虽然相对老旧但是贵在成熟，同时我们以往对Kepler架构的解析已经十分详尽，点击这里回顾。
