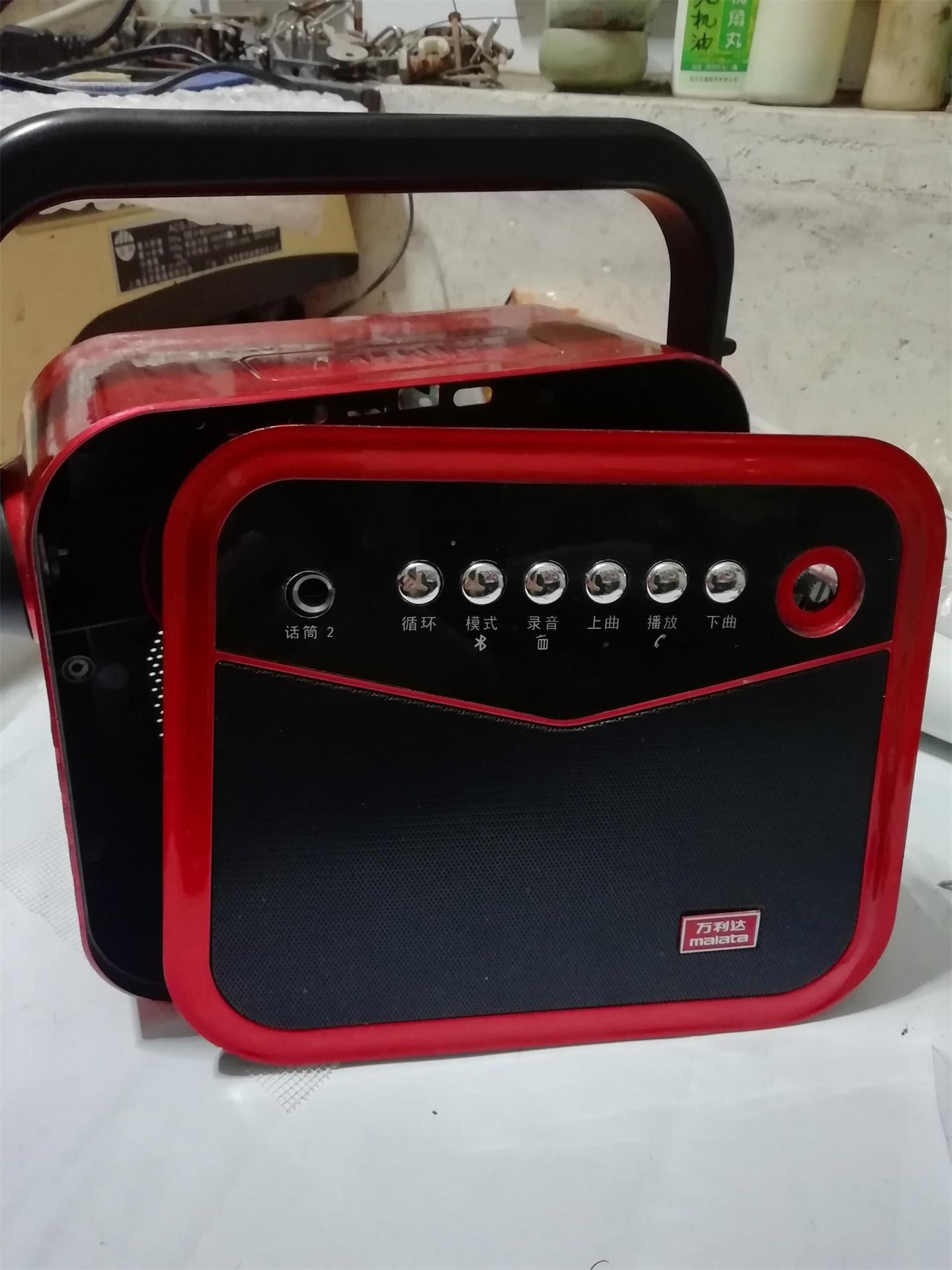

今天拆修一台万利达手提式音响，是蓝牙播放不了。

拆机看看。

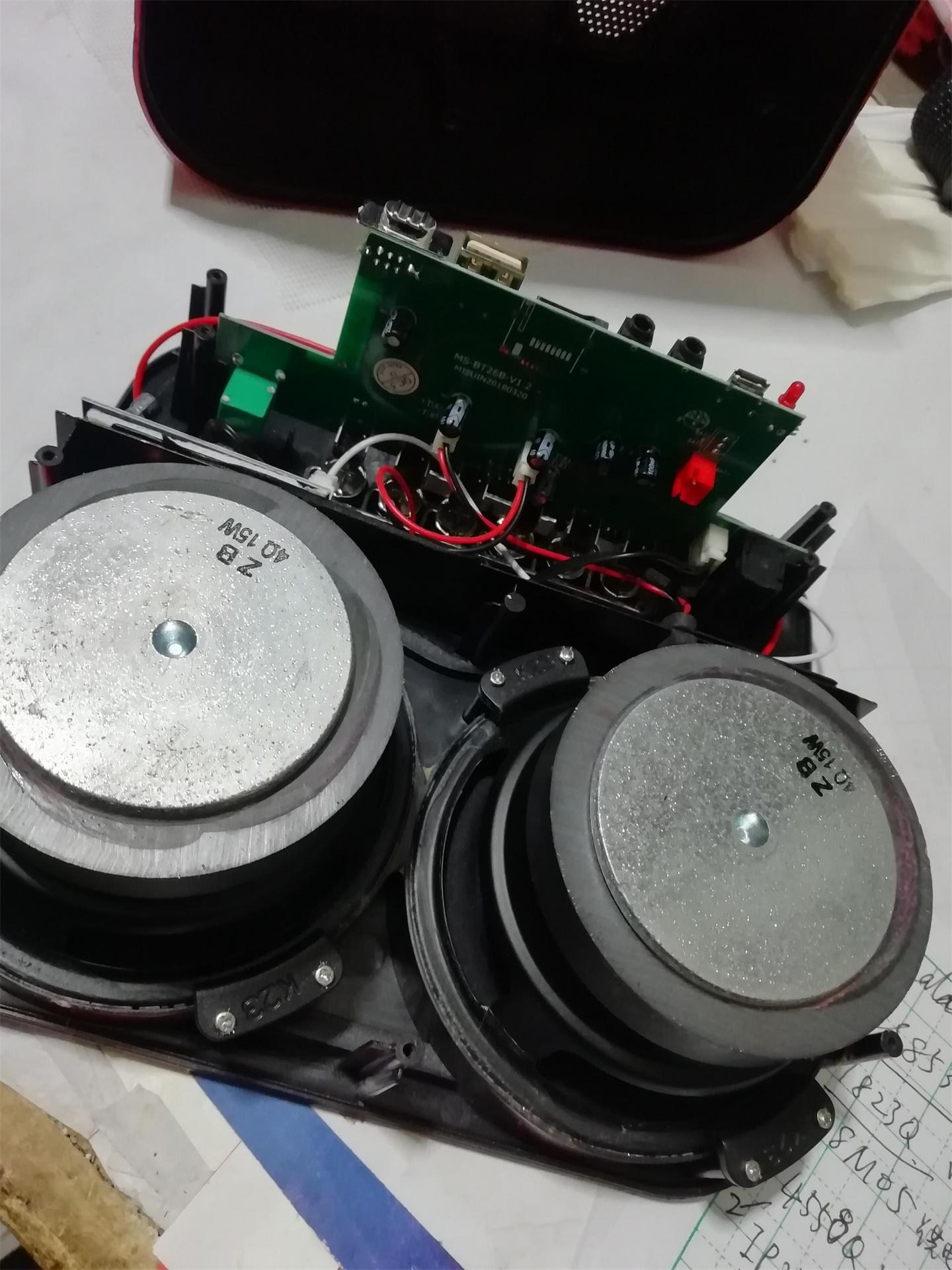

可以看到里面有两块电路板，还有两个大喇叭。大喇叭很重，是4欧15瓦的。

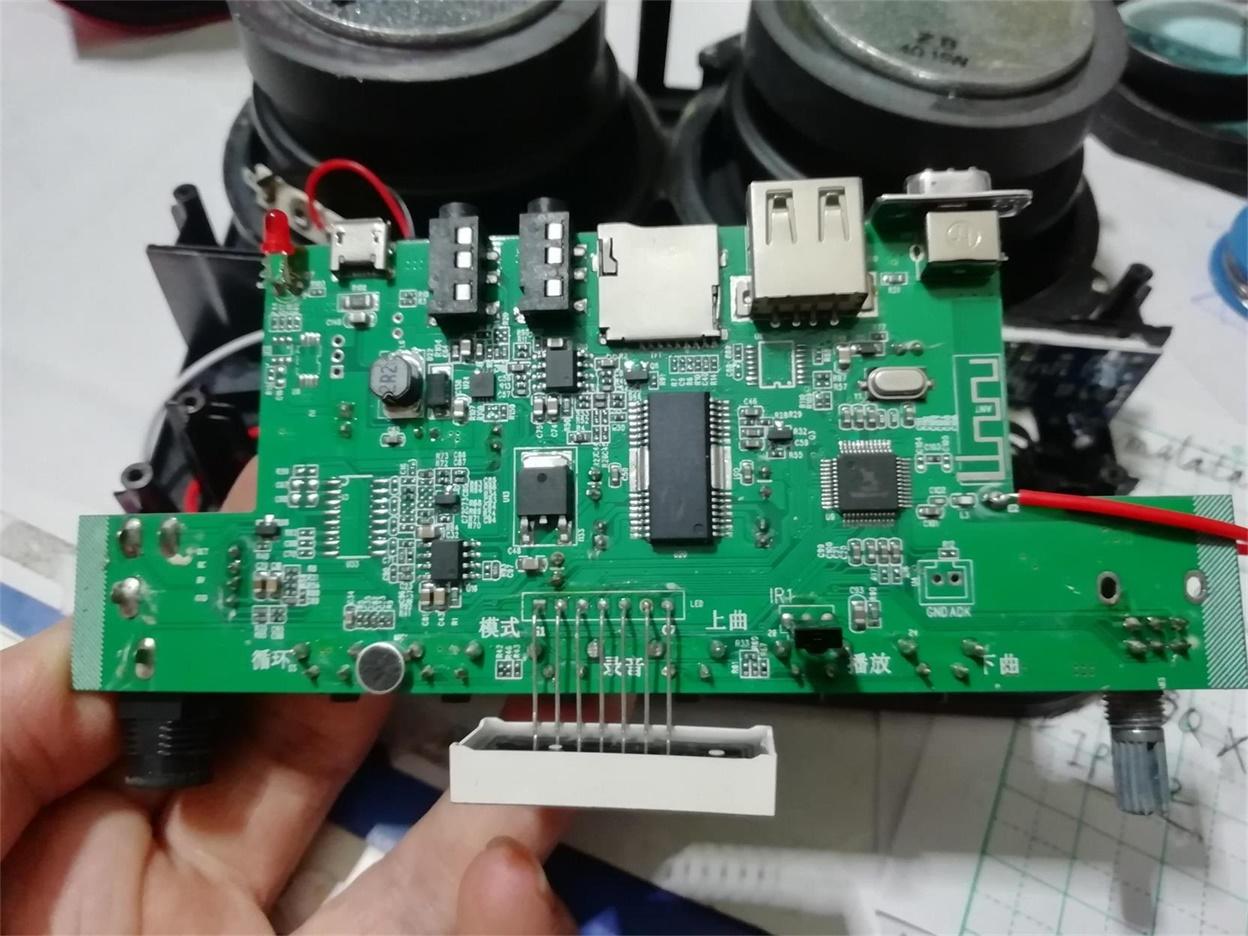

这块大的电路板上有一个LED的显示屏，显示数字，还有USB，TF卡，FM调频广播，电池电量的状态。还有个红外接收头。下面是按键和6.35毫米话筒插口，还有音量调节电位器。

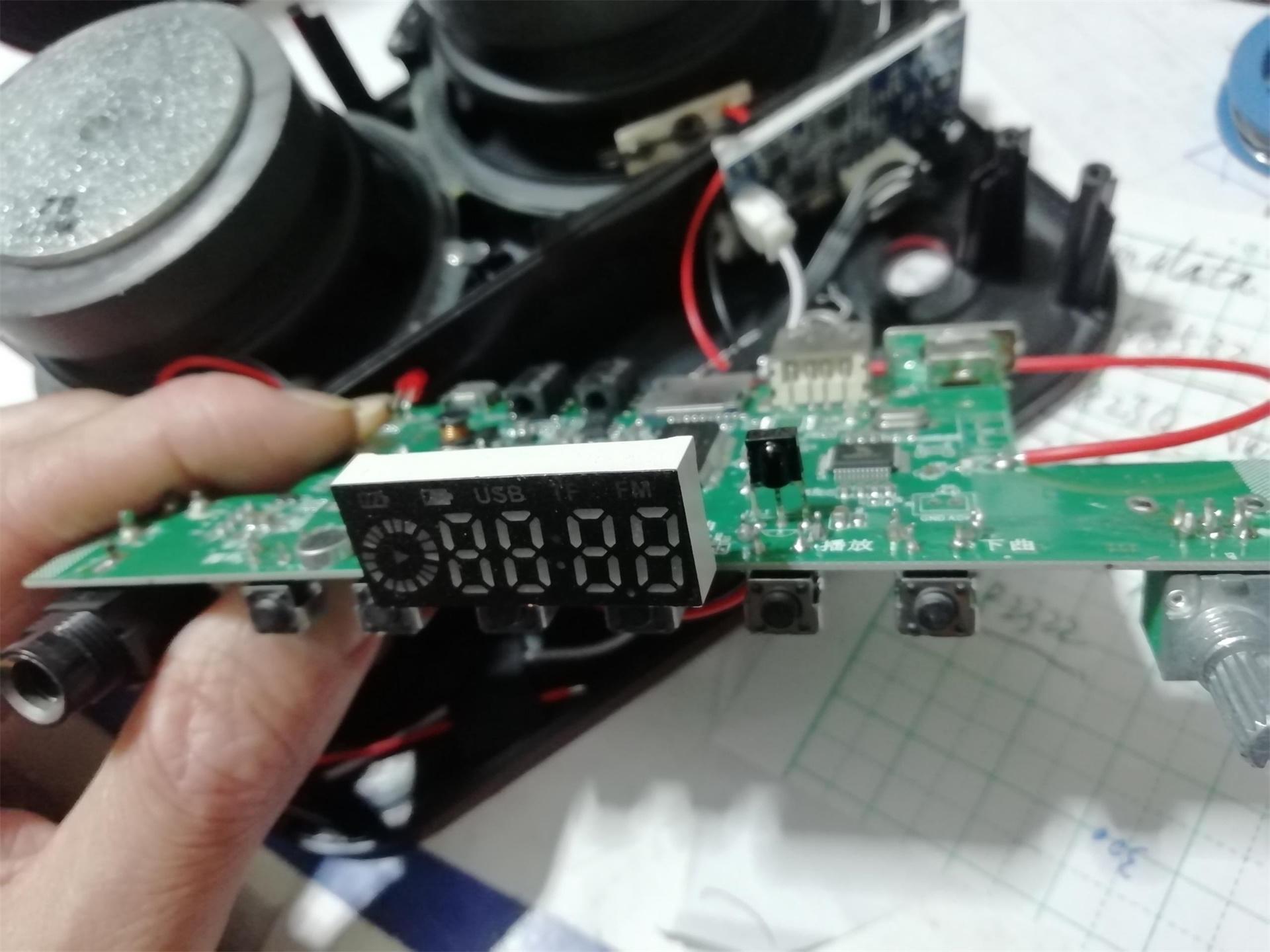

看看显示屏的硬接线。

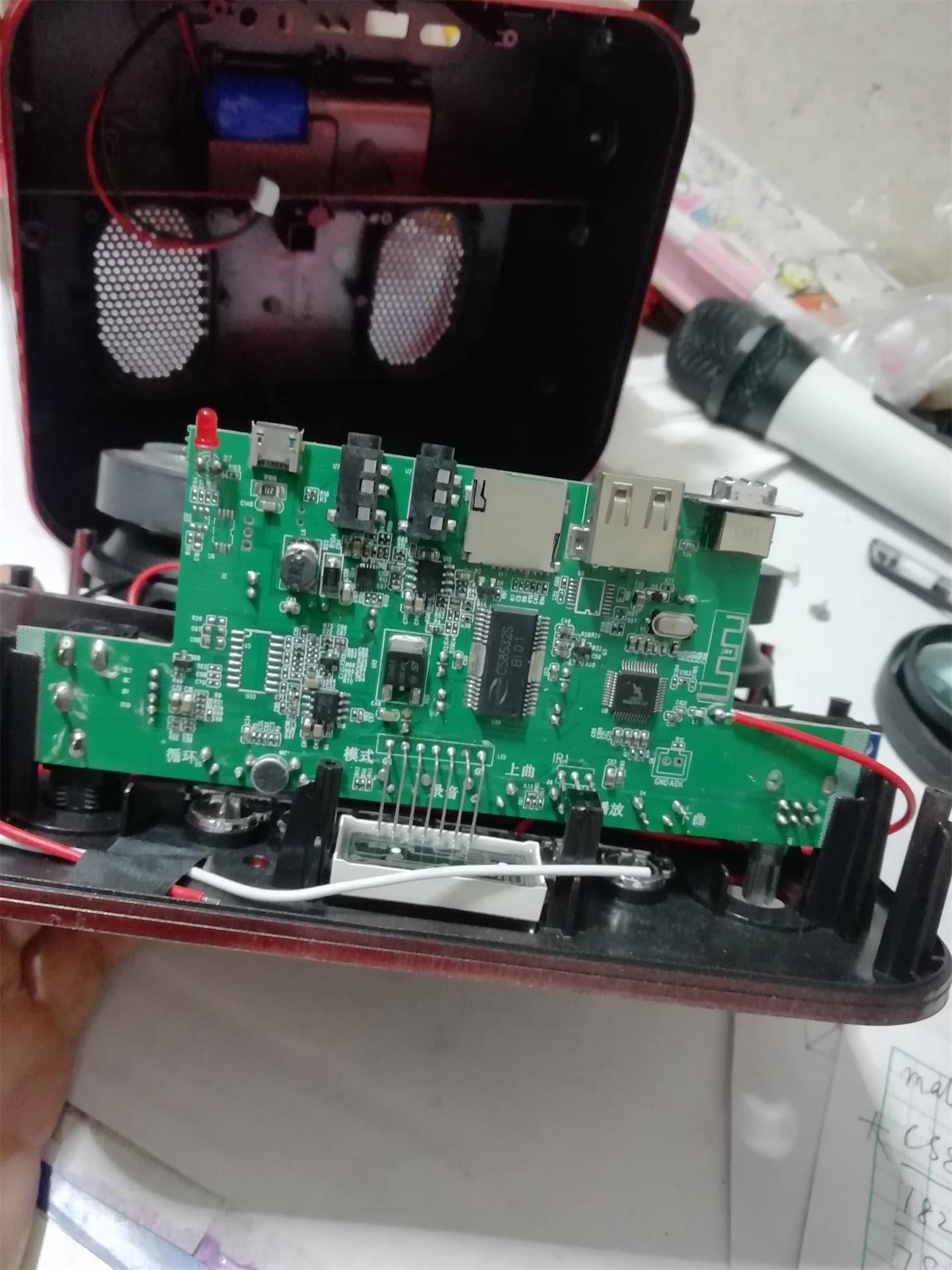

我用放大镜查看了这块电路板上的芯片，有两个4558Q双运放，还有1823Q功能不详，可能是USB、TF卡数字音频解码及功能切换吧，还有78M05稳压器，IP2322升压芯片，最大的一块是CS8532功率放大器。

CS8532S是一款带AB/D切换，全桥音频功率放大器芯片，采用8.4V电源供电；在THD+N等于10%惰况下，能为一个4Ω的负载提供将近9.0W的连续功率。此外，当接立体声耳机时。芯片可以以单端工作模式驱动立体声耳机。 CS8532S采用双通道设计使芯片具有了桥式联接扬声器放大和单终端立体声耳机放大两种工作模式，简化了音频系统的外围电路设计。CS8532S内置了低功耗待机电路和过热保护电路，同时内置了杂音消除电路，可以消除芯片启动和关断过程中的咔嗒声或噼噗声。 CS8532S提供了HSOP28L的封装形式，额定的工作温度范围为-40℃至85℃。

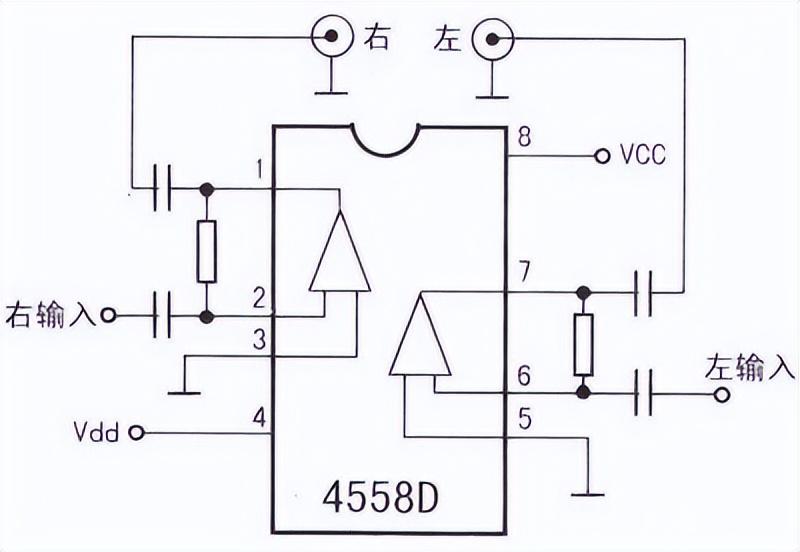

4558又称为运算放大器，它的作用当然就是放大信号、均衡阻抗。以下是典型应用电路和引脚功能。

1：AMP OUT1 放大信号输出。

2：IN1-反相信号输入。

3：IN1+ 同相信号输入。

4：Vcc-负电源（单电源时接地）。

5：IN2+同相信号输入。

6：IN2-反相信号输入。

7：AMP OUT2 放大信号输出。

8：Vcc+正电源（推荐用 ±5V～±15V 以内）。

IP2322是一款5V输入，支持双节串联锂电池/锂离子电池的升压充电管理IC，在这里是把电源电压升高给功率放大器CS8532S供电。

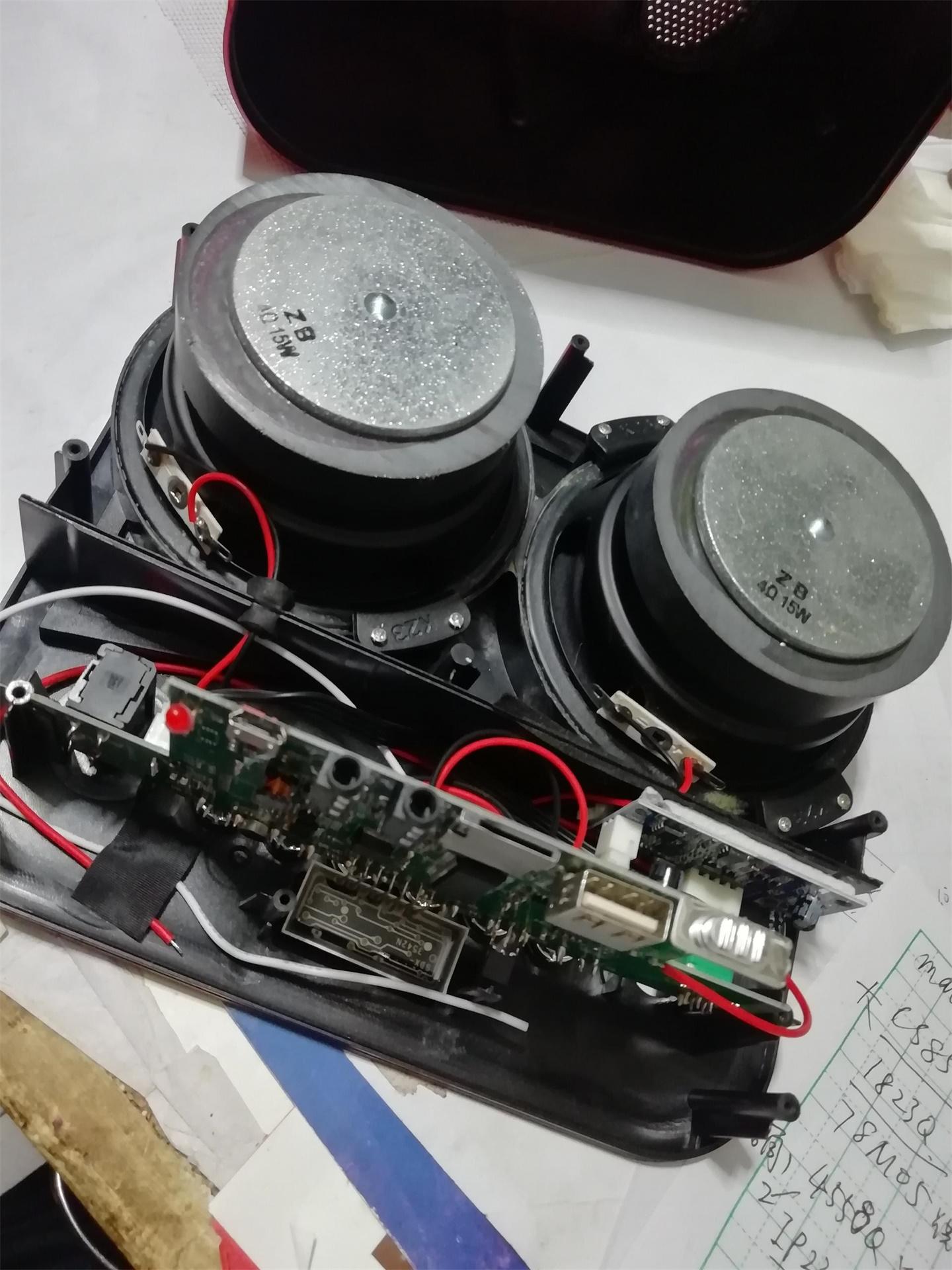

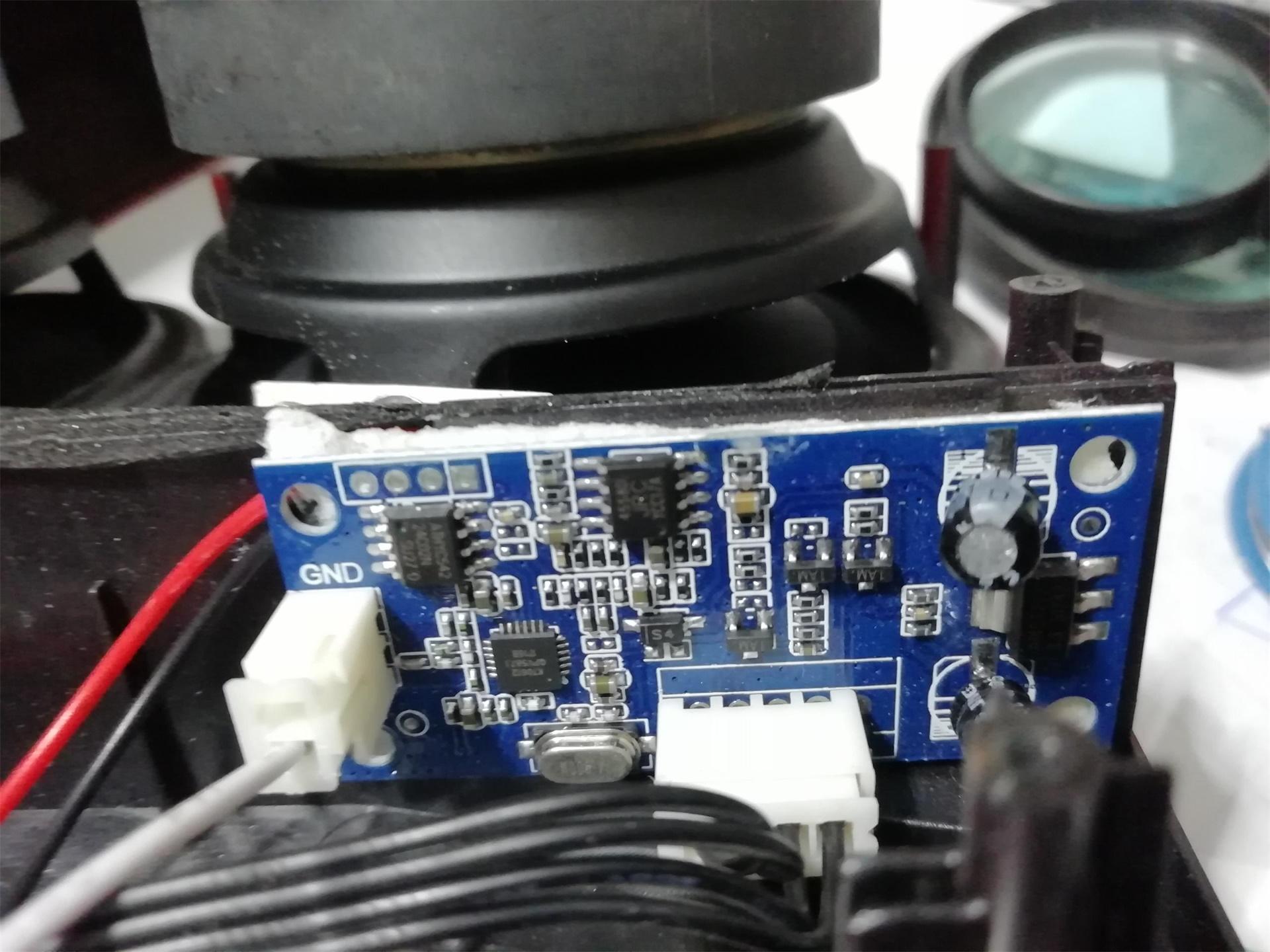

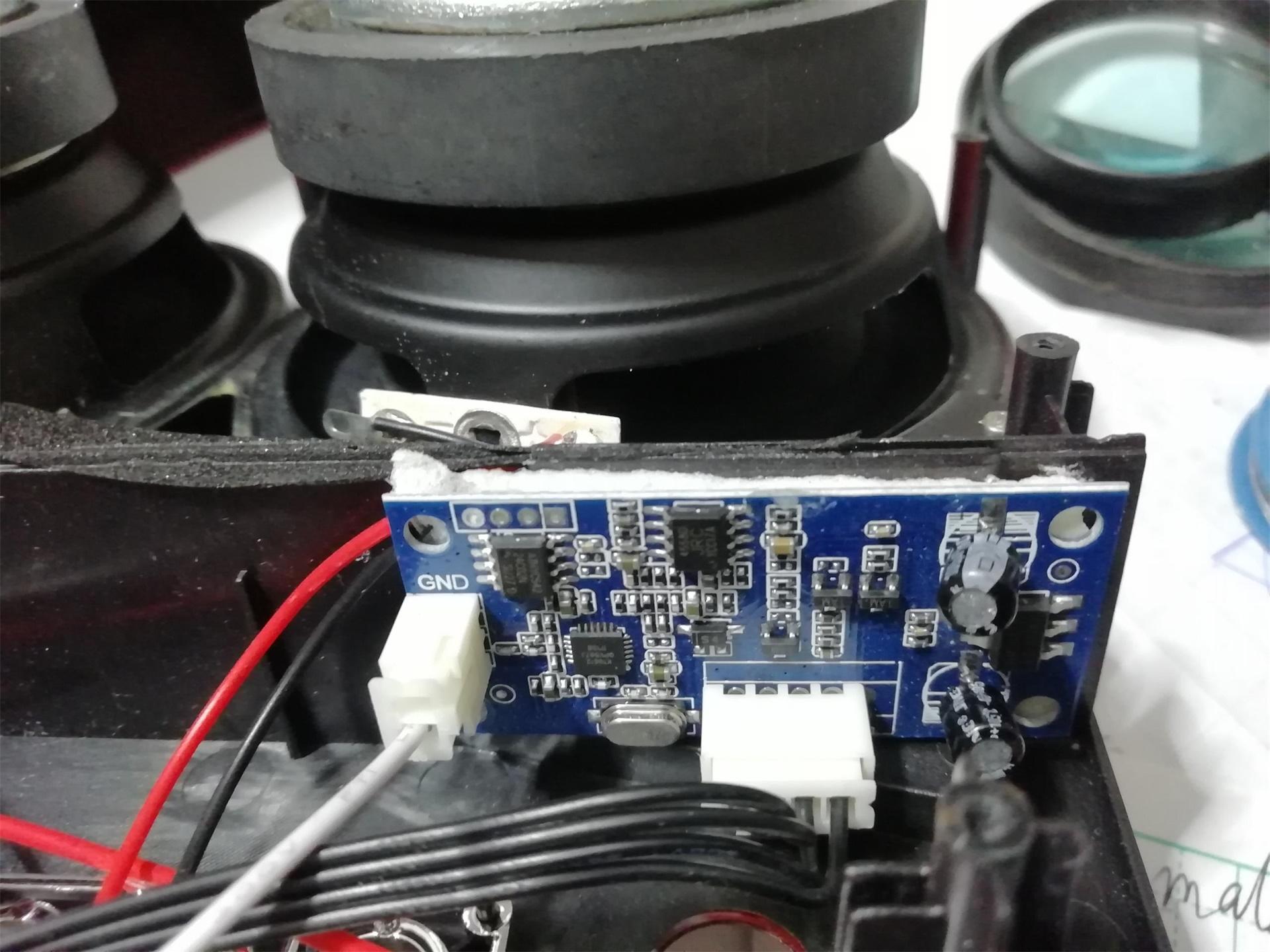

再看那块小的电路板。

看看这块电路板上有什么芯片。

看到有一块KT0612是引脚最多的，四方封装，好像是一个单片机，因为附近还有一块24C02存储器，还有4558运放。查资料得到：

KT0612世界上第一款VHF波段全集成接收机解决方案。单芯片集成了低噪声放大器、混频器、本振频率综合器、FM解调器、解压扩电路和音频放大器等无线麦克风接收机所需的全部电路模块。主要特性有：

单芯片解决方案：

- 内置MCU

- 电位器选择16个预置频道

- 集成低噪声射频前端

- 低噪声本振频率综合器

- 高性能音频处理器

世界范围内的VHF频段：

- 160MHz ----270MHz

专业级射频及音频性能：

- 极低的接收灵敏度：<=-112dBm @12dB SINAD

- 极宽的音频动态范围：>=106dB

- 超级平坦的音频频率响应：20Hz----18kHz

- 极低的音频失真: <0.5%

极低的功率消耗：

- 正常工作模式：< 100 mA

- 低功耗模式：< 10 μA

丰富的高级功能：

- 可配置的音频音量

- 可配置的自动静音功能

- 自动频率矫正，允许使用低成本的晶体

- 内置75us的去加重滤波器

- 内置解压电路

超级小的封装形式：

- 4mm*4mm QFN24封装

简单的接口模式:

- 单电源供电 (2.7V- 3.6V)

- 两线I2C主模式接口

绿色环保产品

主要应用：无线麦克风，会议麦克风，无线音箱，婴儿监护器，笔形无线话筒，头戴式无线耳机，DVD。

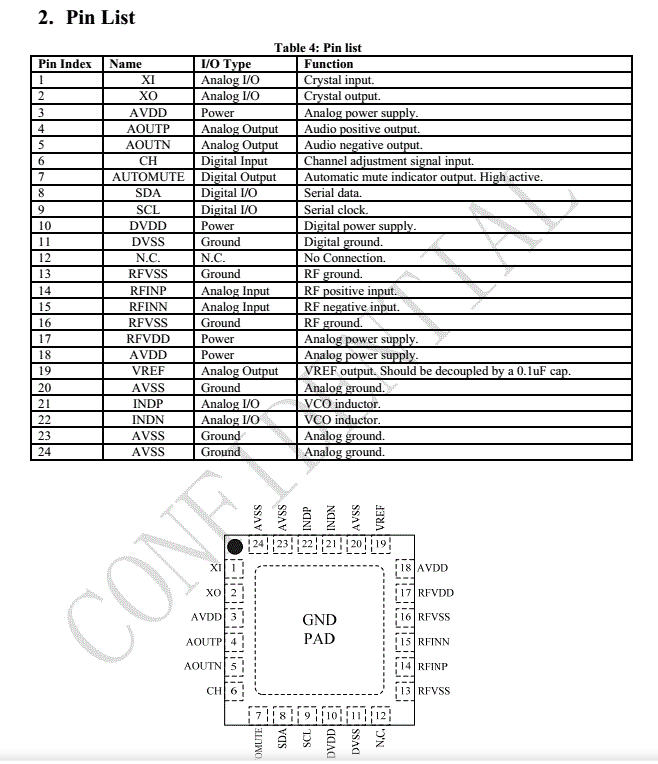

以下是截取的引脚功能图。

24C02是一款常见的EEPROM芯片，使用I²C接口，容量为256Byte。

看来这块电路板是用来FM接收的吧。

用电烙铁给线插座，电解电容等的引脚加焊了一遍，试机，好了！
