大家好，我是薛哥。最近VIP会员群的读者咨询校园精品录播系统的设计图纸，今天分享一下录播室的平面图与系统图的图纸，可以参考一下，一般的录播室都可以满足，可以作为一个模板素材。

此套完整的CAD图纸素材，VIP会员下载！

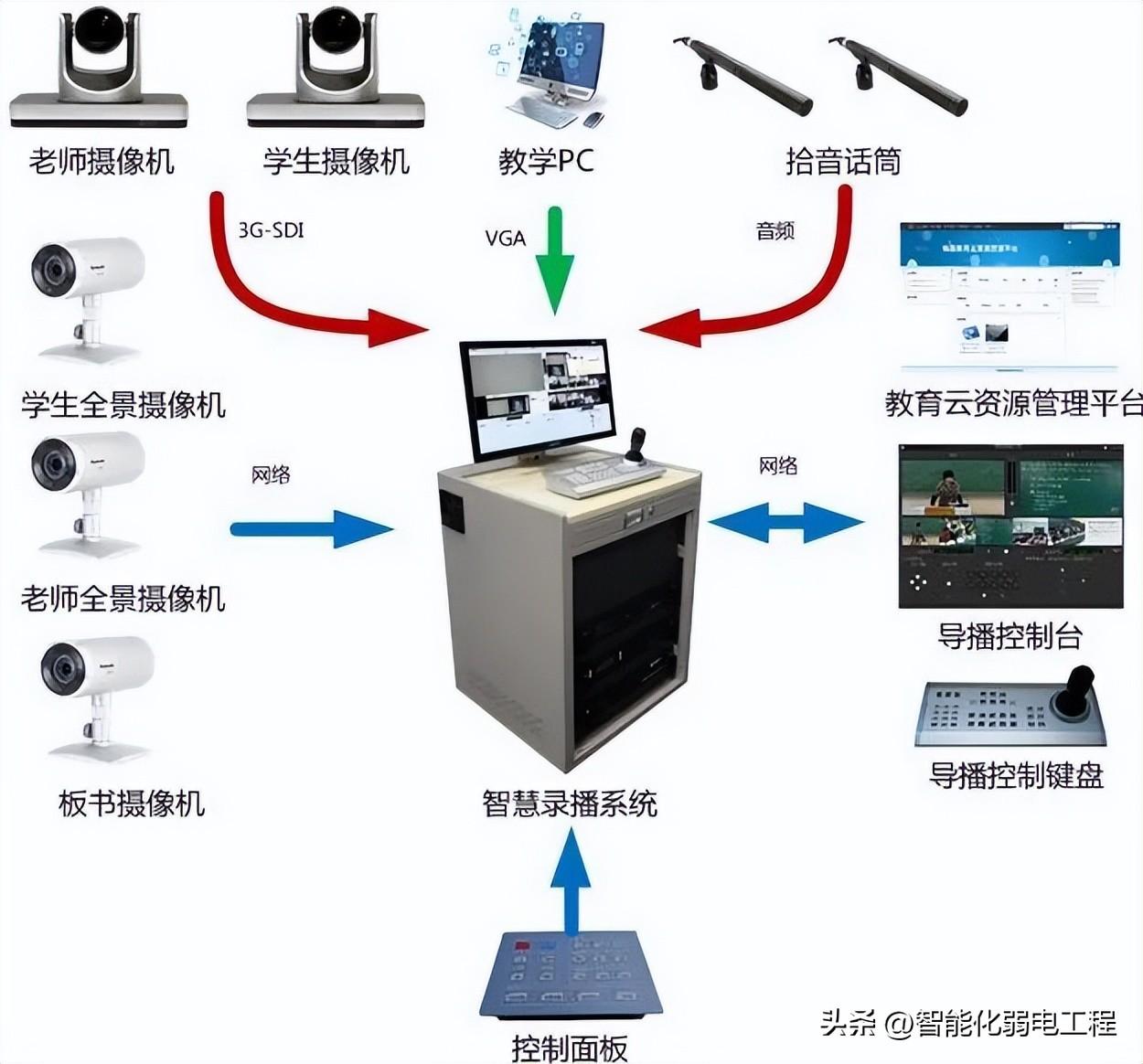

为了便于理解，系统整体结构图如下：

智慧录播教室由智慧录播系统、5机位高清摄像机、拾音话筒、定位摄像机、教育云资源管理平台、导播控制台、导播控制键盘、服务器等多个部分组成，其中：

l 智慧录播系统由跟踪录制主机、音频控制主机、媒体控制主机、多媒体讲桌组成；

l 摄像部分：老师特写摄像机（包括板书特写跟踪）、学生特写摄像机、学生全景摄像机、老师全景或板书摄像机组成；

l 跟踪定位由两台定位摄像机完成图像的采集分析；

l 声音采集由4-8只强指向性或全向麦克完成；

l 管理控制部分由全媒体教育云资源管理平台、导播控制平台、导播控制键盘、服务器组成。

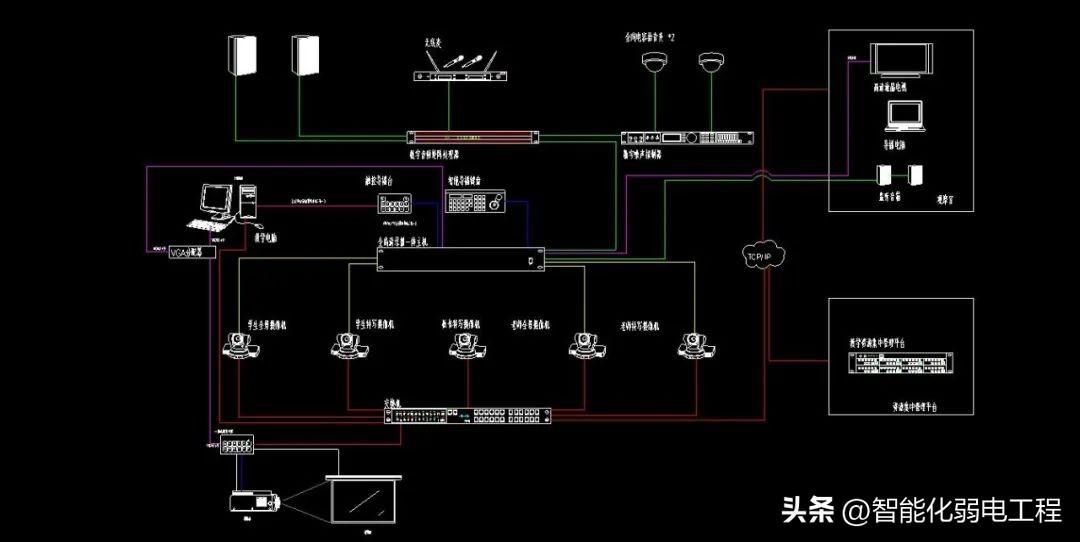

系统图如下：

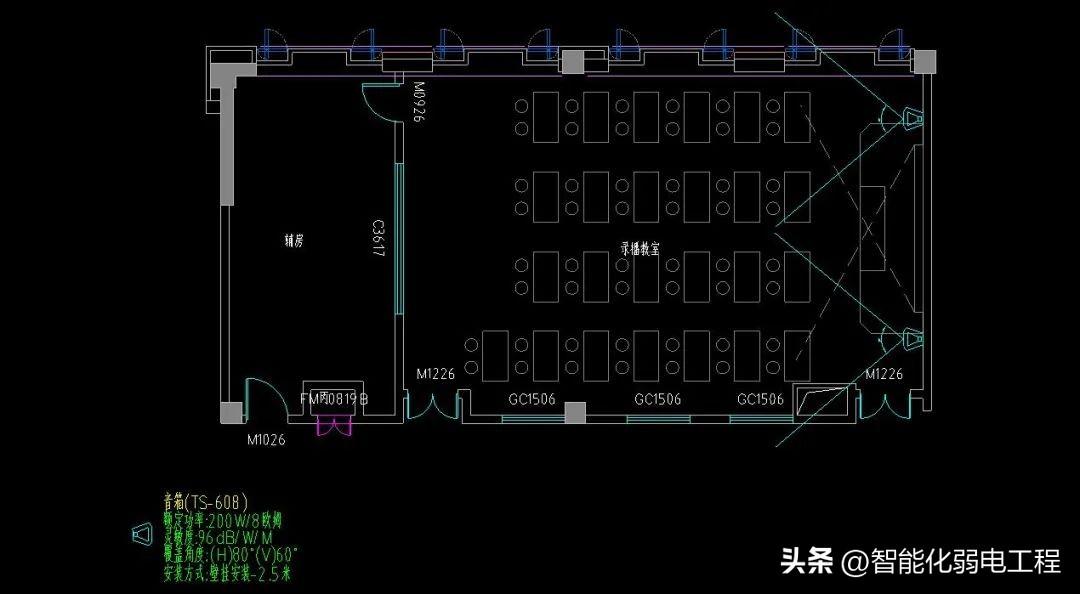

2、音箱图

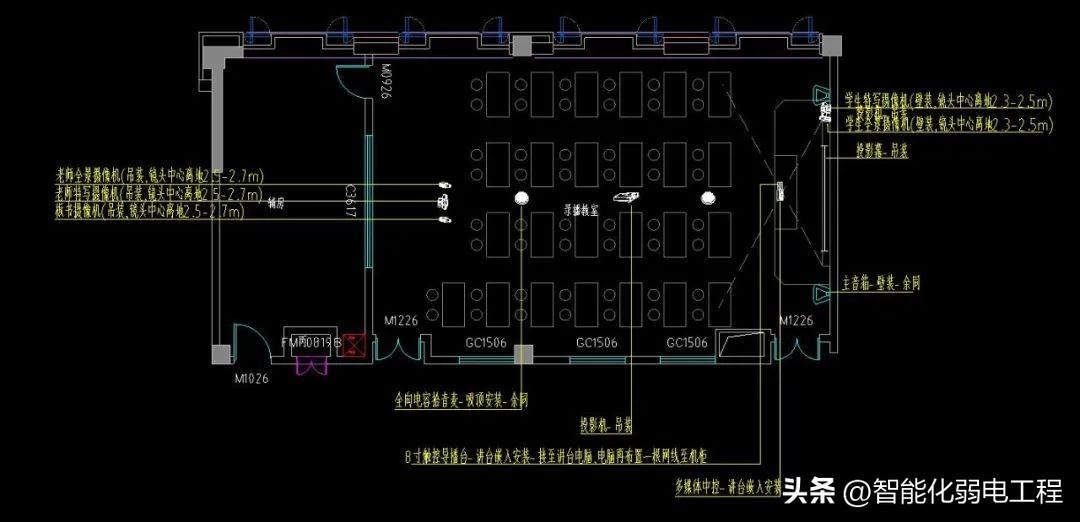

3、平面布置图

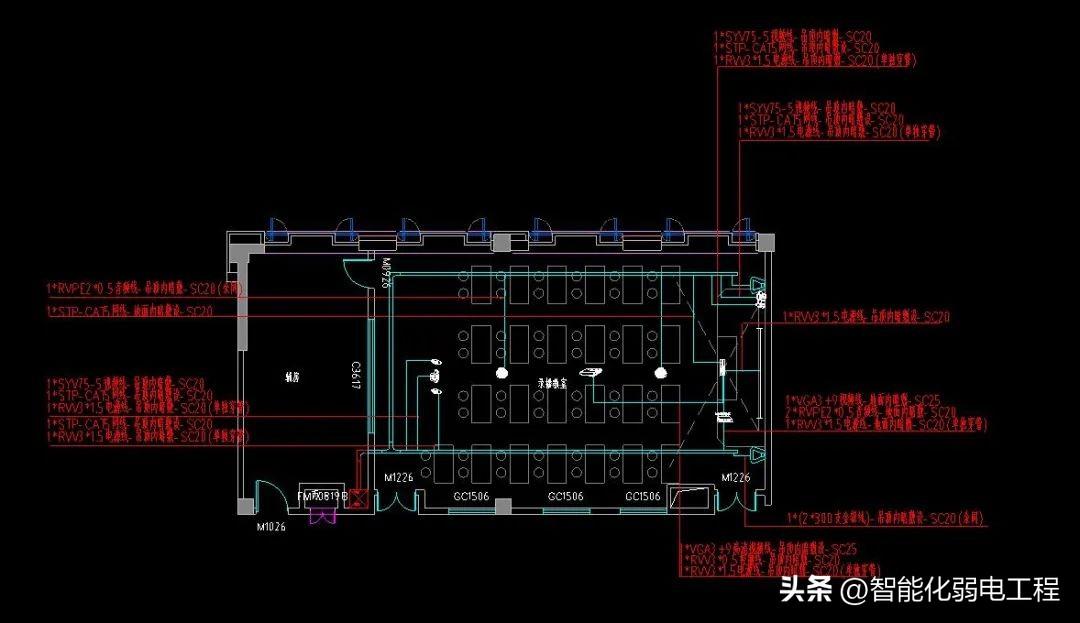

4、管线图
