前言

随身WiFi是近年来兴起的一种联网设备，通过内置的无线连接模块，将移动网络转换成WiFi输出，供手机和笔记本电脑连接使用。内置的大容量电池可以提供较长的续航时间，避免手机开热点使用时电量过早耗尽关机，同时也可以作为移动电源使用，为手机补充能量。

充电头网拿到了一款无线猫灵品牌的随身WiFi充电宝，内置10000mAh大容量电池，具备USB-A和USB-C接口，内置E-SIM卡，通过WiFi为手机提供4G网络连接。下面充电头网就对这款产品进行拆解，看看内部设计如何。

无线猫灵随身WiFi充电宝外观

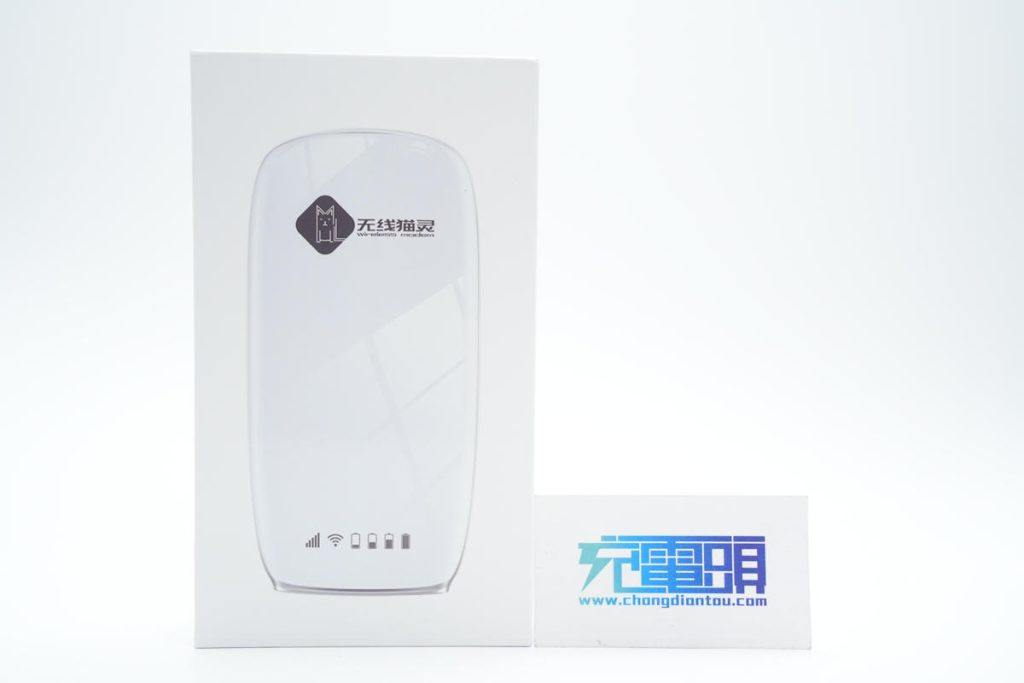

包装盒正面印有产品外观图。

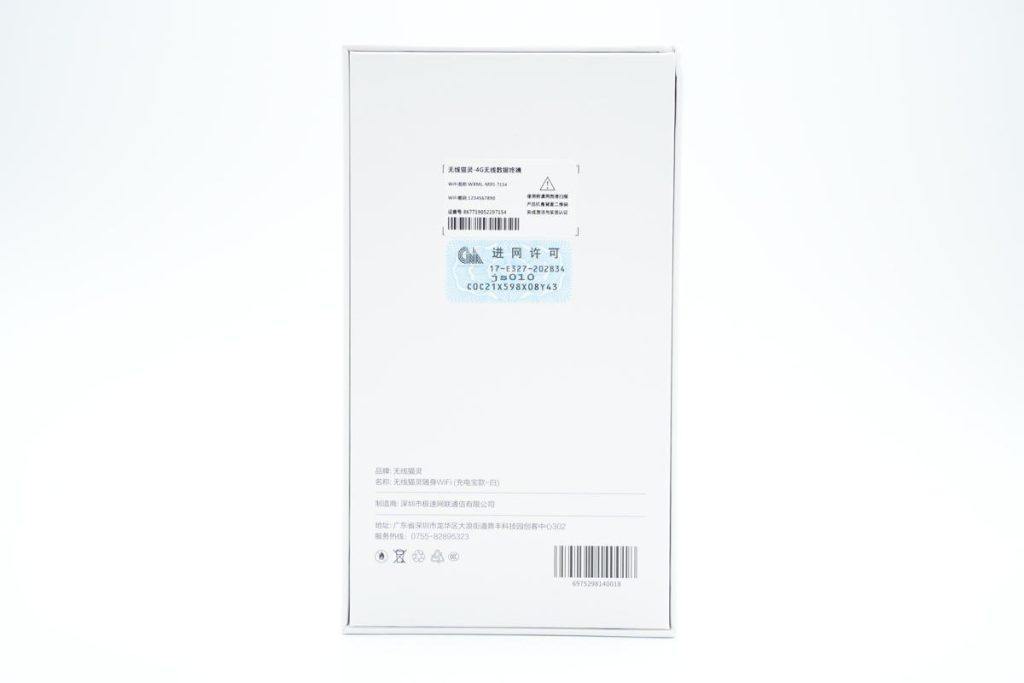

背面贴有进网许可贴纸，印有产品名称、品牌以及商家信息。

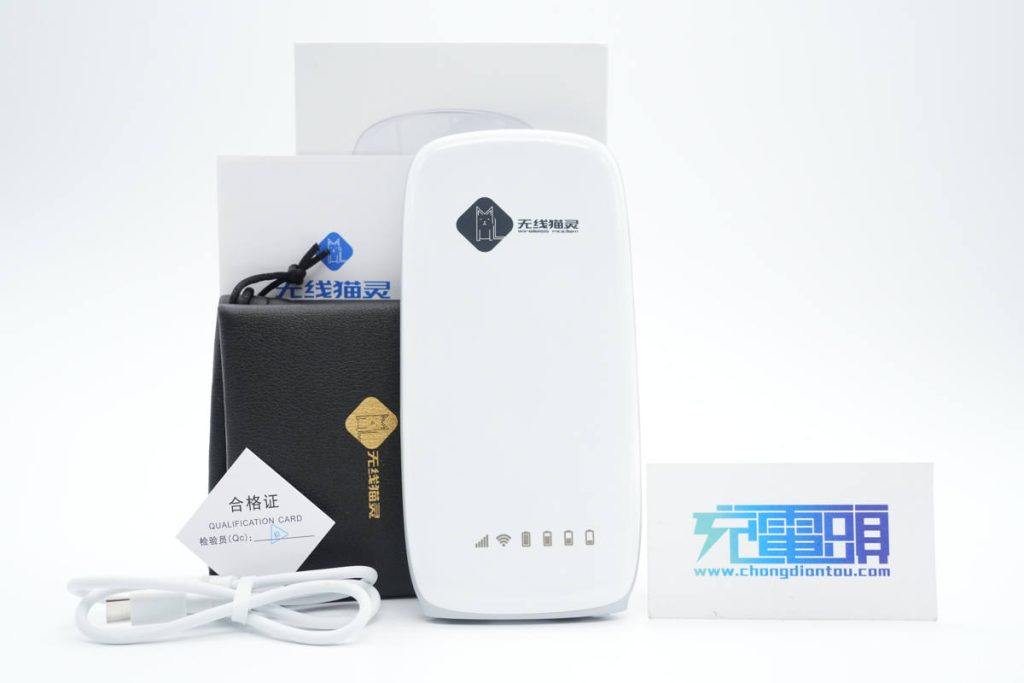

包装内含随身WiFi充电宝、数据线、收纳袋、说明书以及合格证。

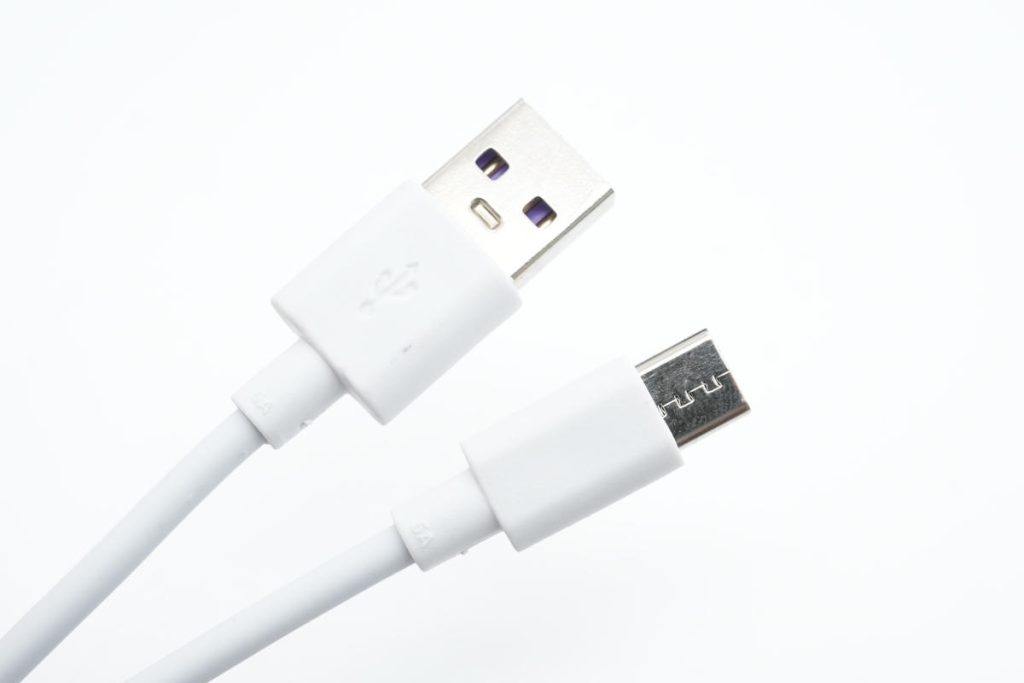

附带数据线是A to C线，公头内部胶芯为紫色。

无线猫灵随身WiFi充电宝正背面为白色亮面外壳，侧身为灰色外壳磨砂处理，两侧过渡圆润持握手感好。

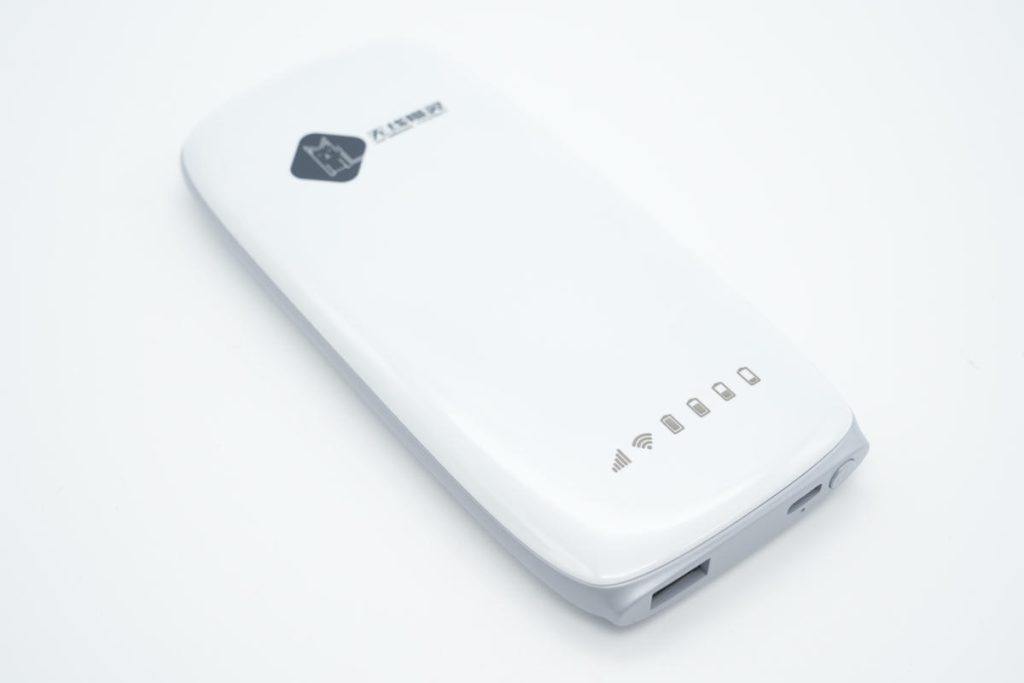

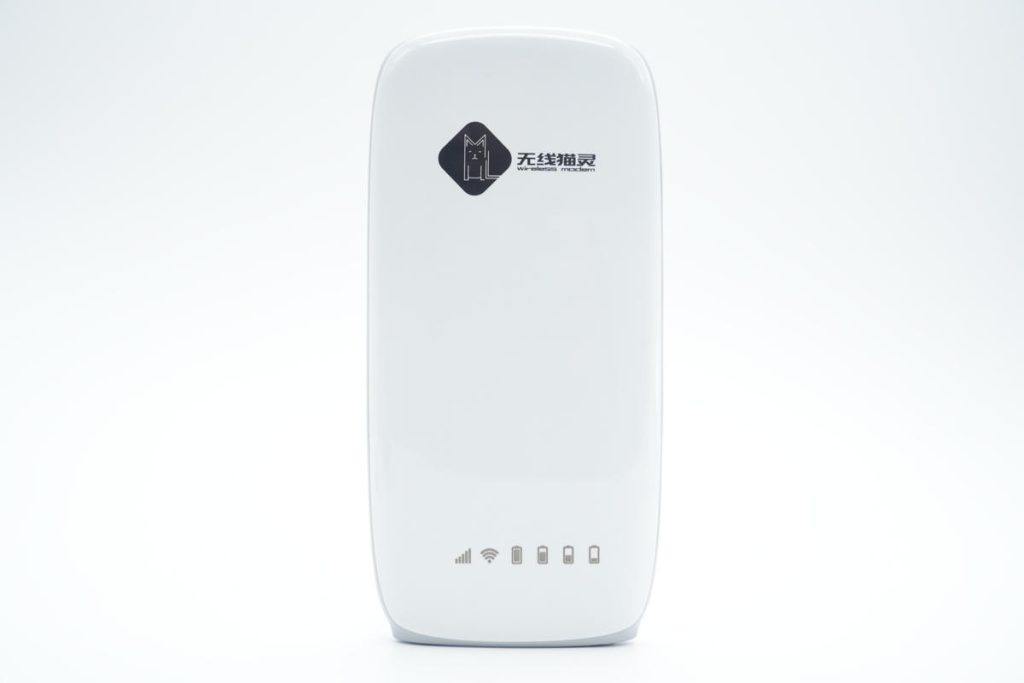

机身底部做了平直设计，可以竖直放置使用。正面印有无线猫灵品牌以及信号、电量标识。

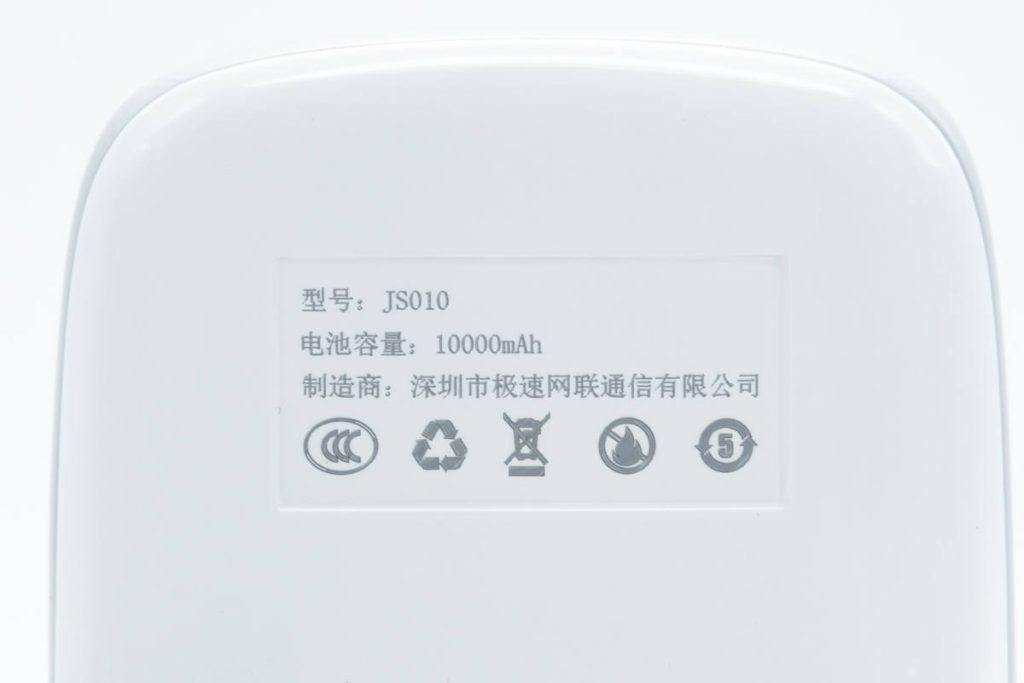

背面印有产品参数，型号为JS010，电池容量为10000mAh，制造商为深圳市极速网联通信有限公司。

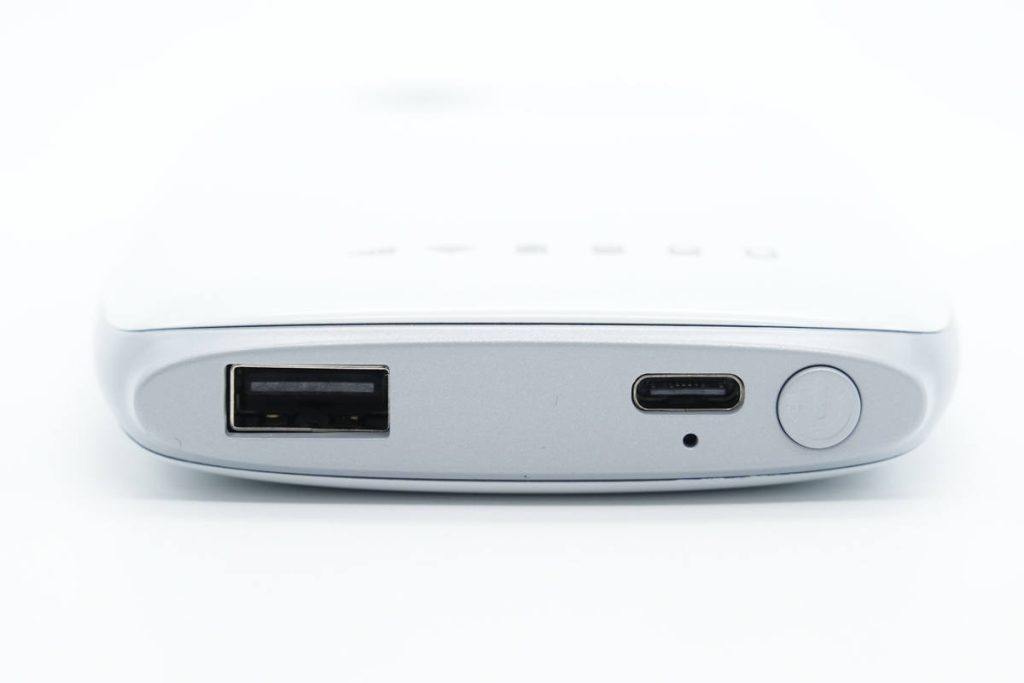

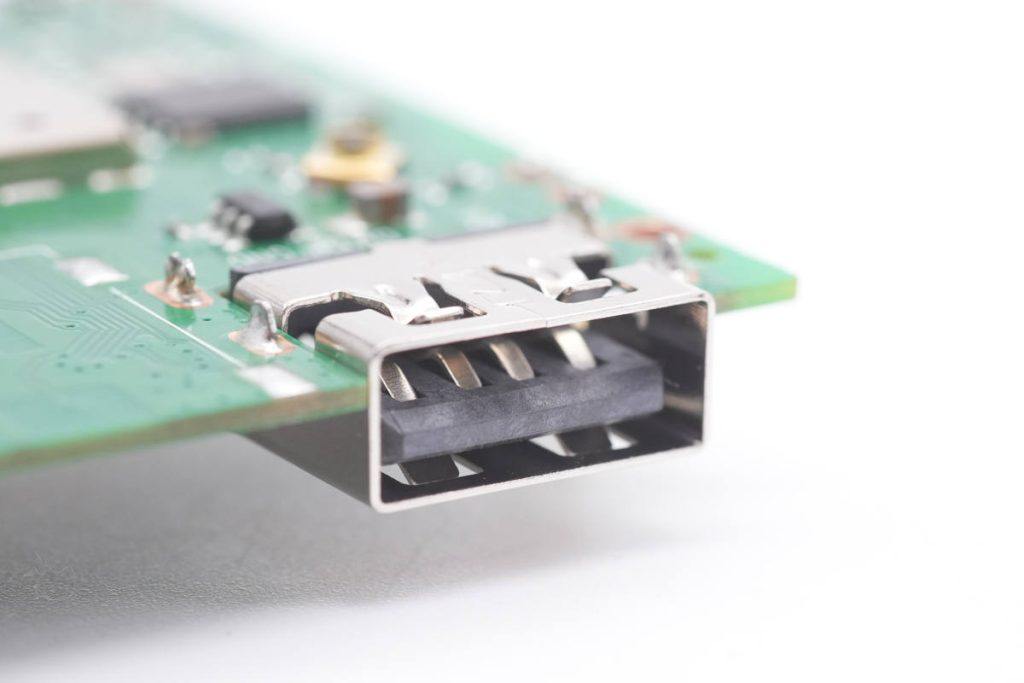

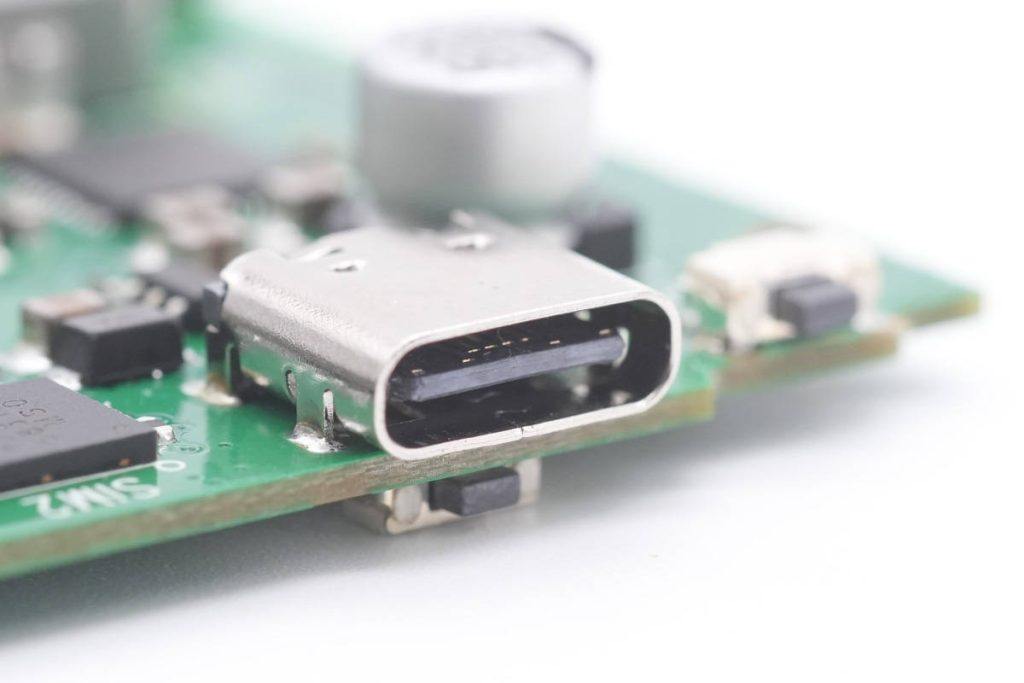

底部配有电源键、指示灯以及1A1C双USB接口。

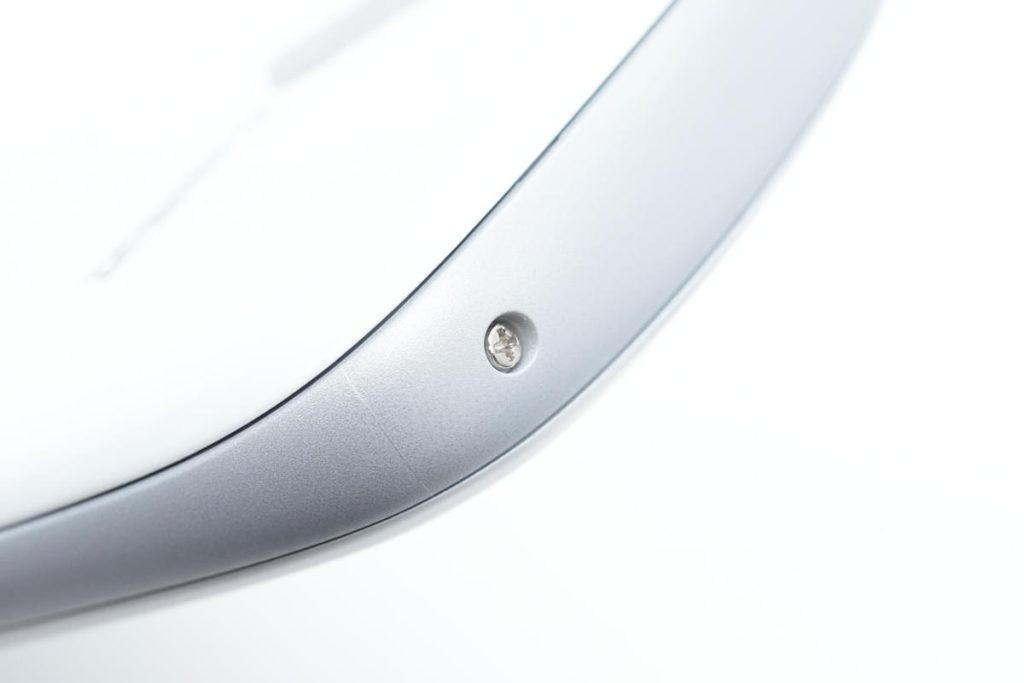

另一端设有封装螺丝。

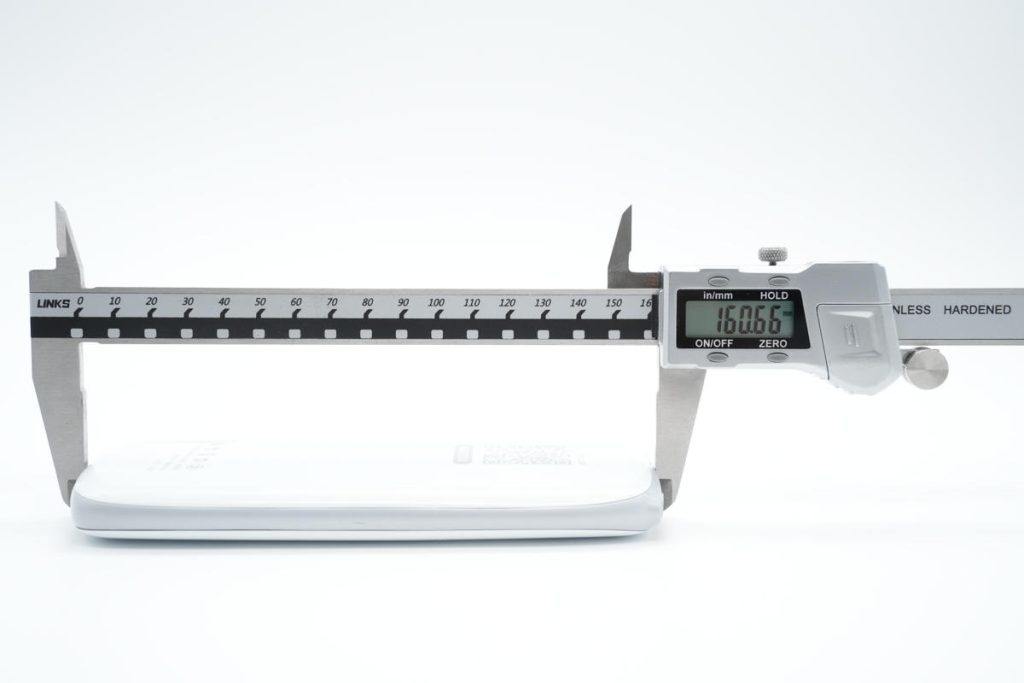

测得机身长度为160.66mm。

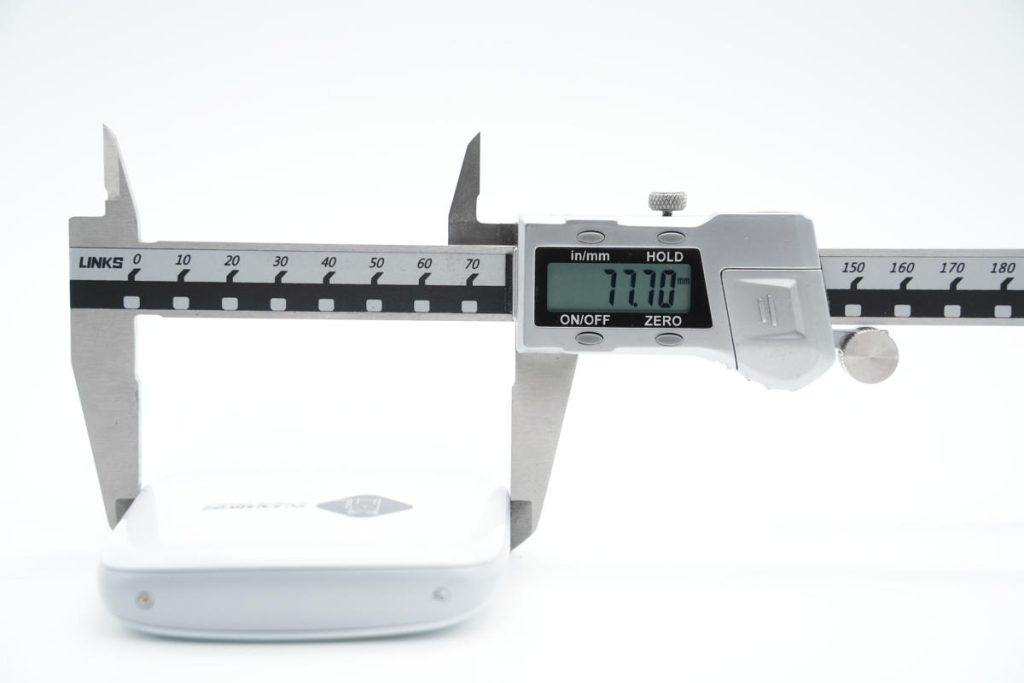

宽度为77.7mm。

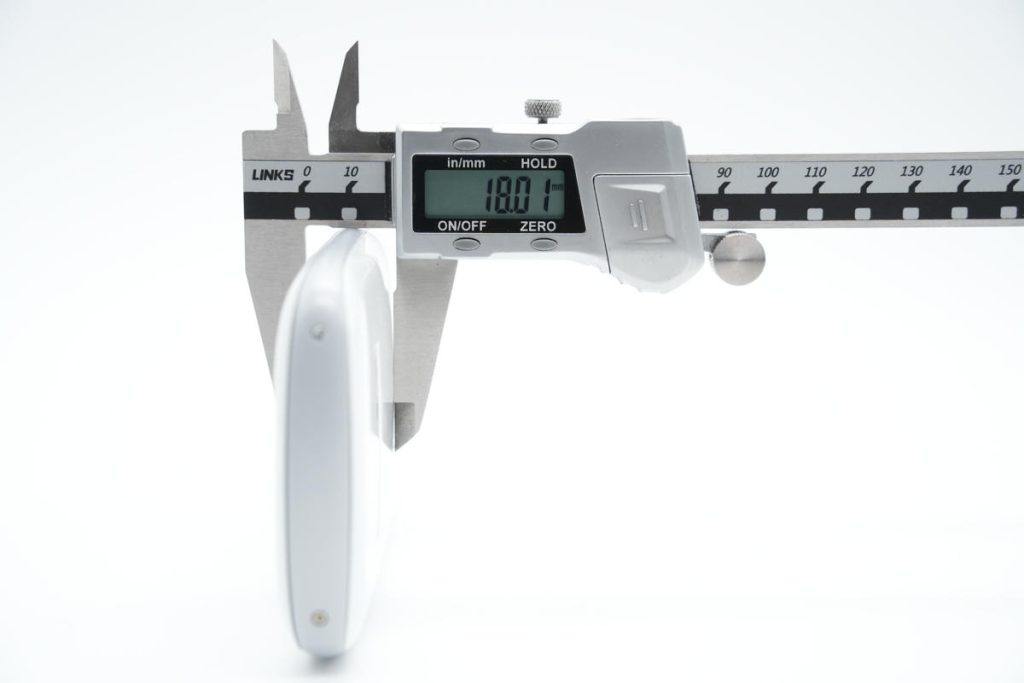

厚度为18.01mm。

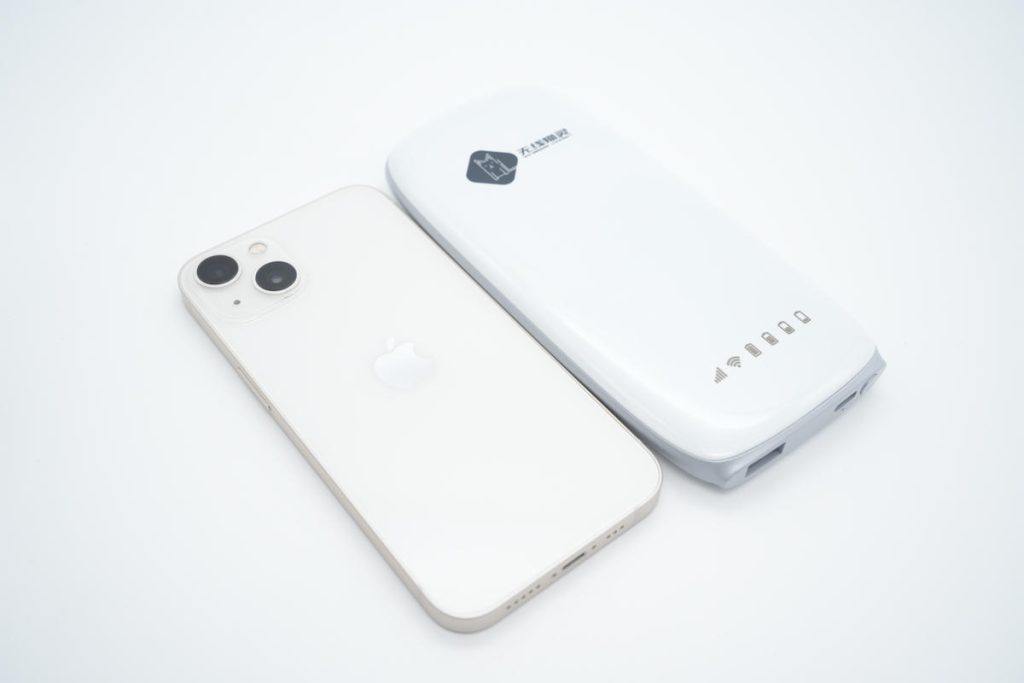

和苹果iPhone 13对比，

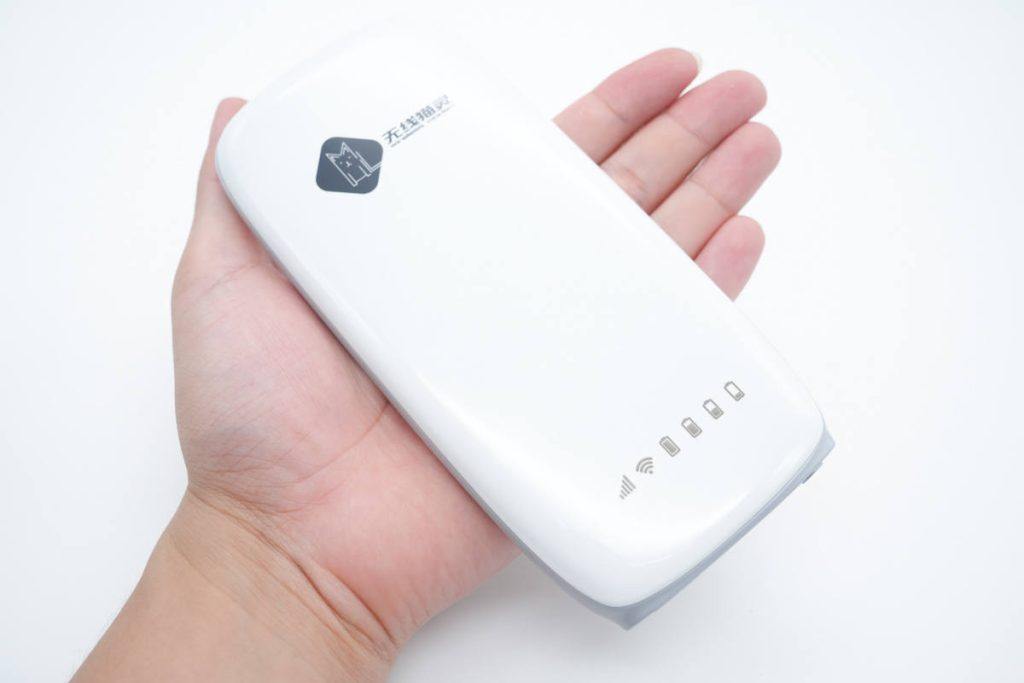

拿在手上的大小直观感受。

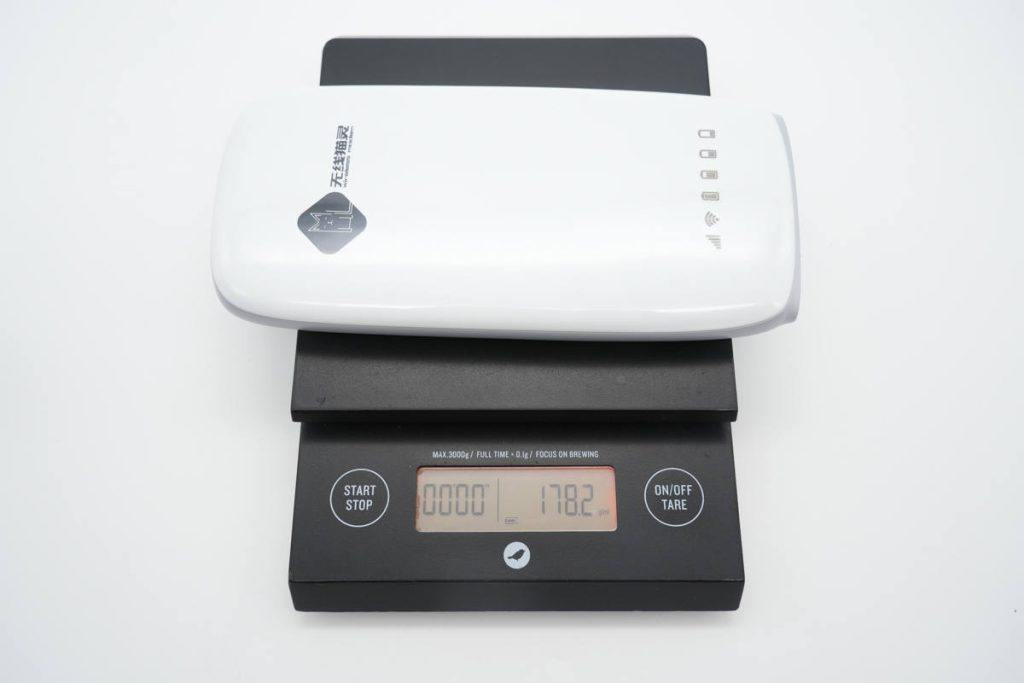

净重约为178g。

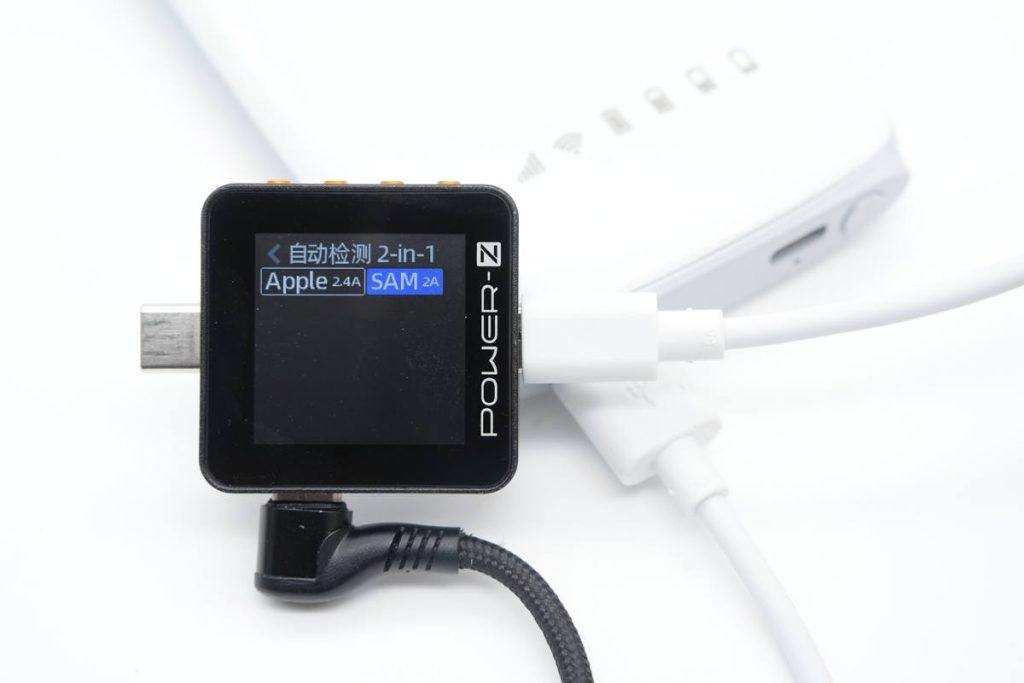

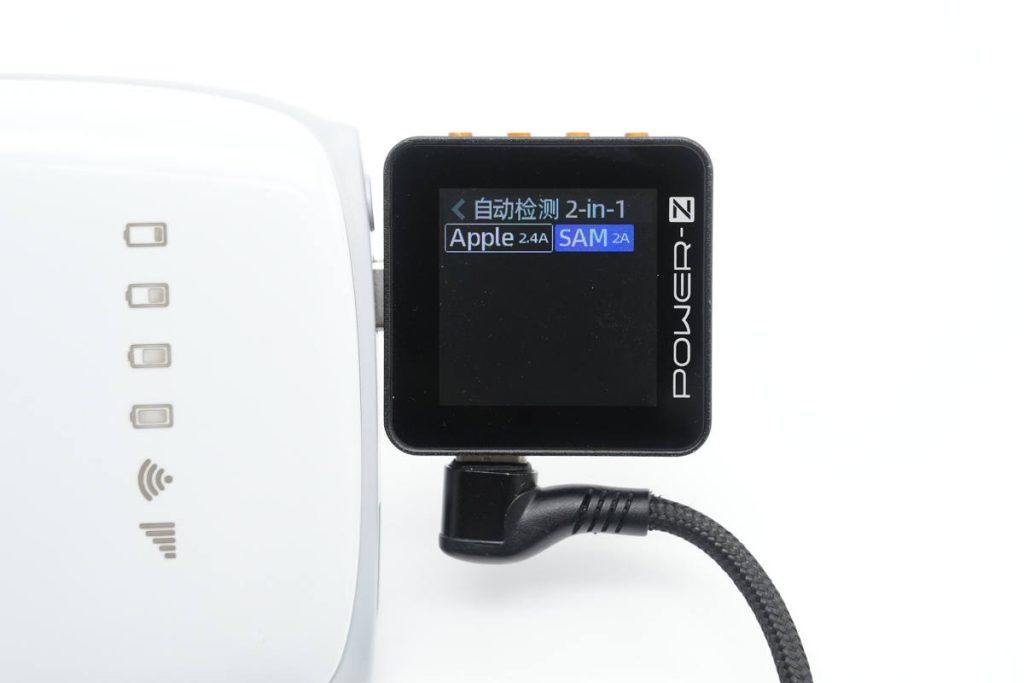

使用ChargerLAB POWER-Z KM002C测得USB-C口支持Apple2.4A、Samsung 5V2A充电协议。

测得USB-A口同样支持Apple2.4A、Samsung 5V2A充电协议。

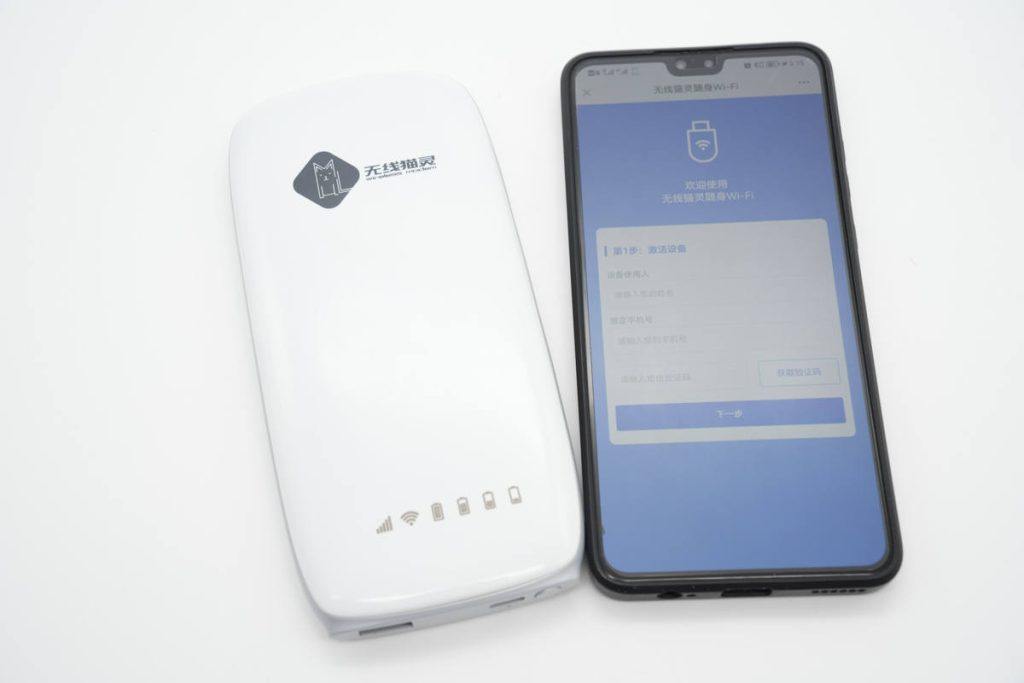

首次使用为手机提供WiFi，会有操作提示，使用方便。

无线猫灵随身WiFi充电宝拆解

在对无线猫灵随身WiFi充电宝有了基本了解后，下面继续对其进行拆解，看看用料做工如何。

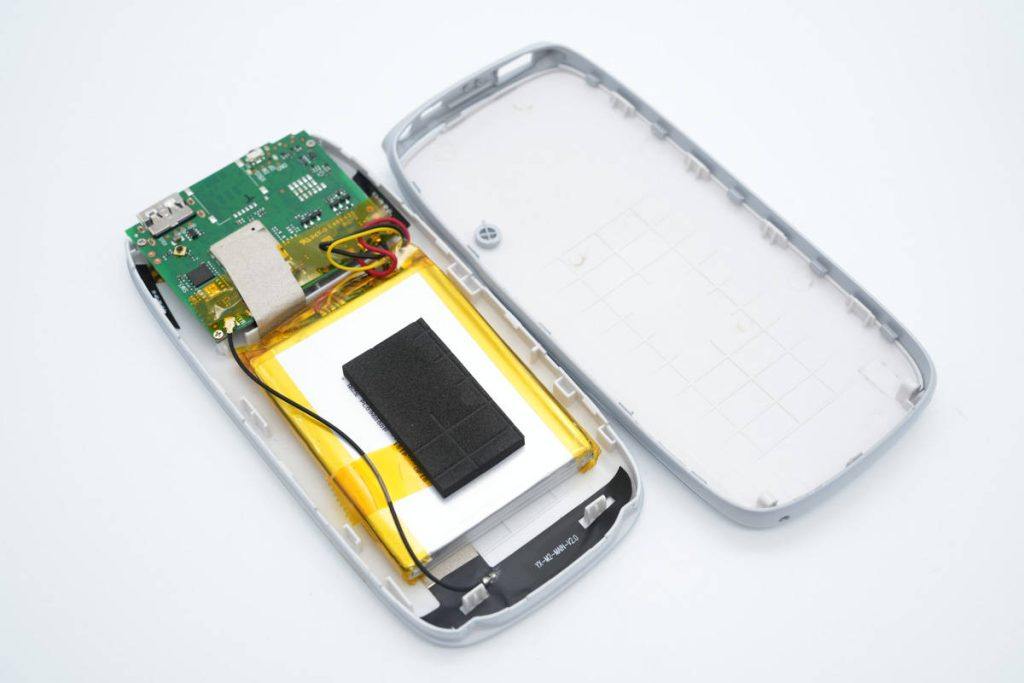

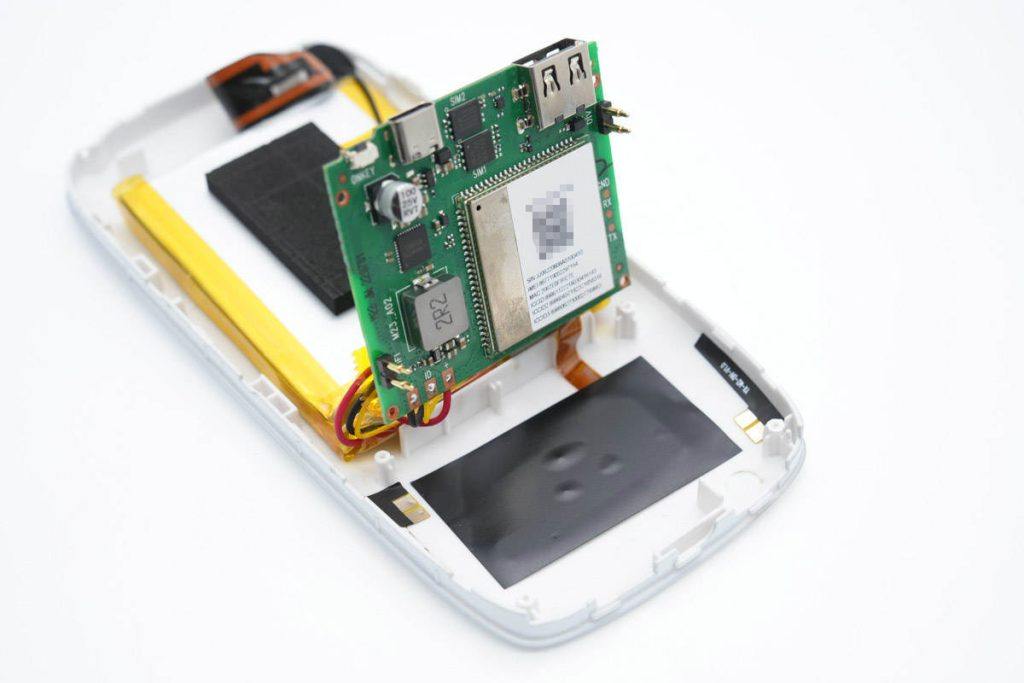

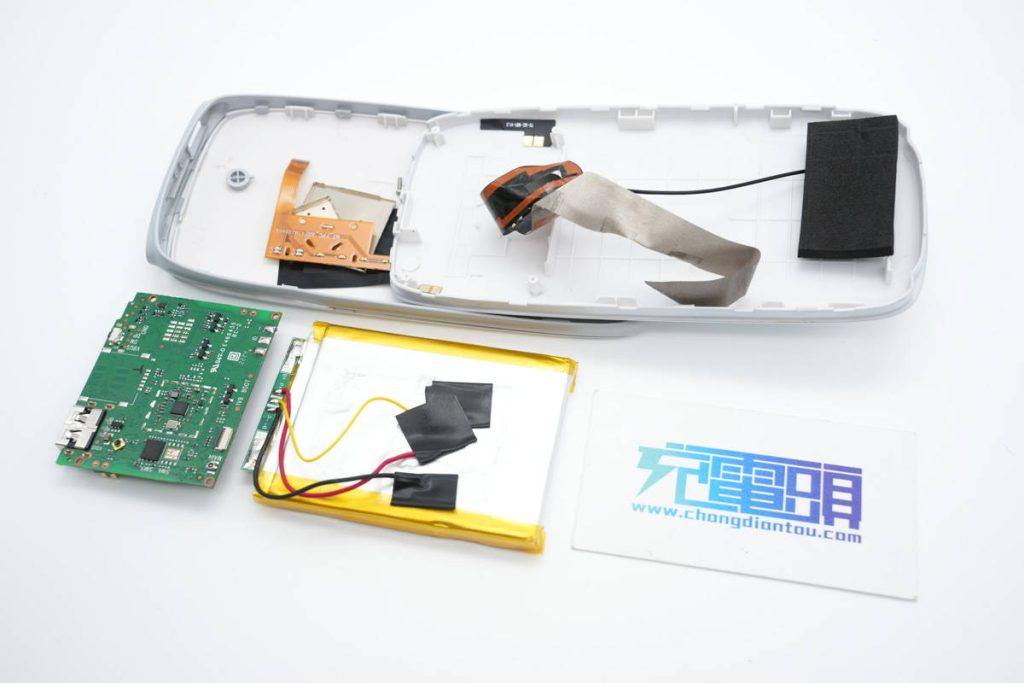

拧开外壳底部的固定螺丝，拆开外壳，内部为PCBA模块和电池，在电池底部为同轴线连接的贴片天线。

PCBA模块通过螺丝固定。

拧下固定PCBA模块的螺丝，电路板下面粘贴黑色遮光胶带。

撕下胶带，胶带下面粘贴电量指示灯和状态指示灯。

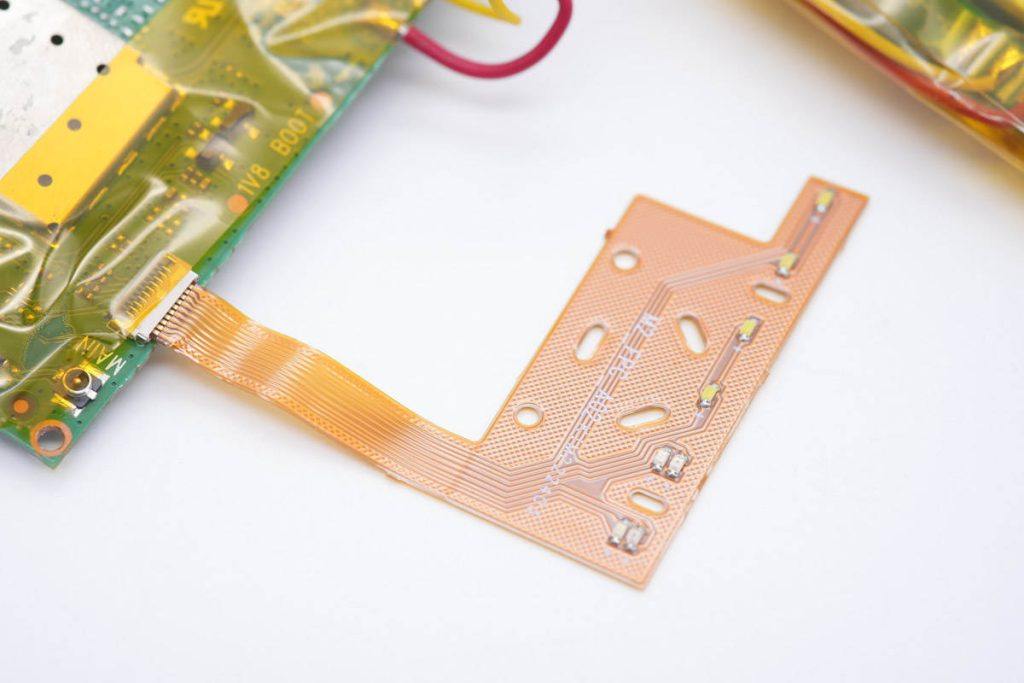

电量指示灯和状态指示灯所在的FPC特写。

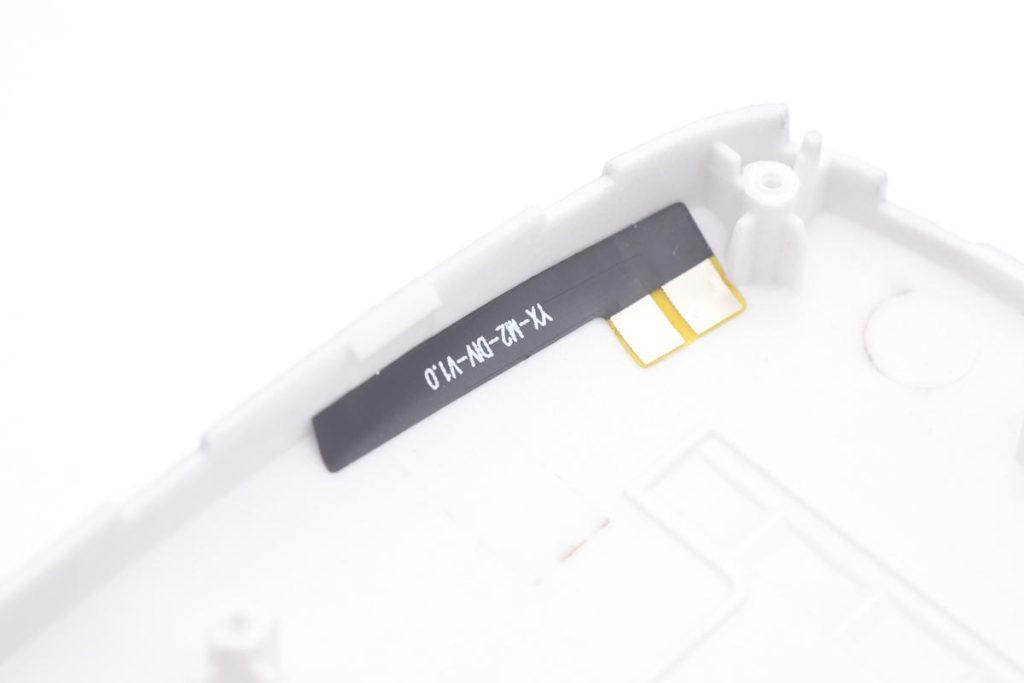

壳体内侧的DIV分集天线。

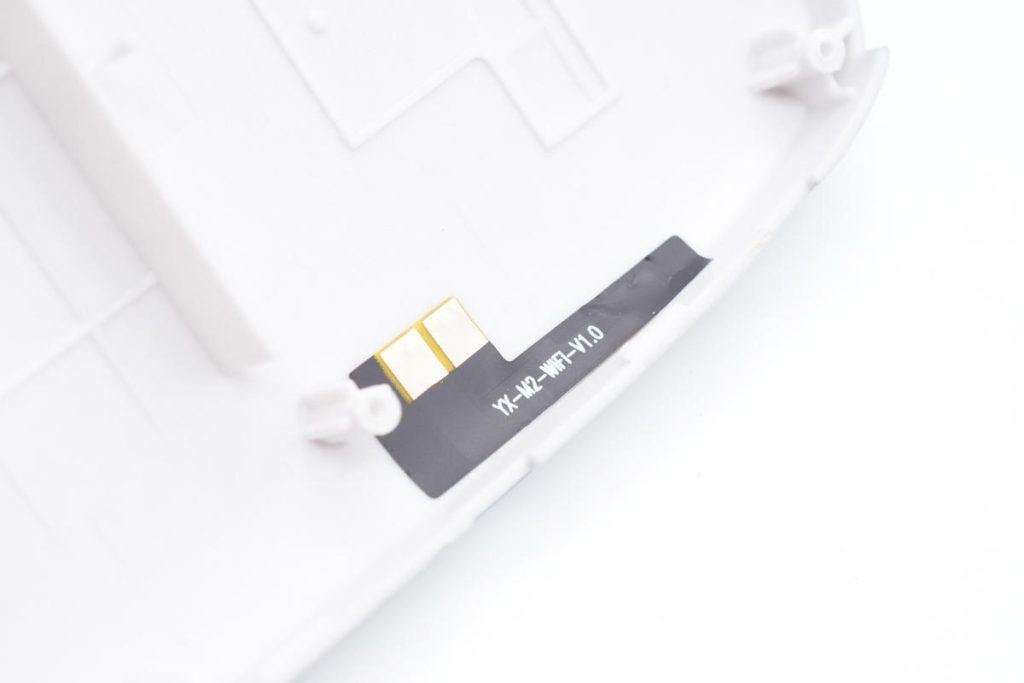

另外一侧的WiFi天线。

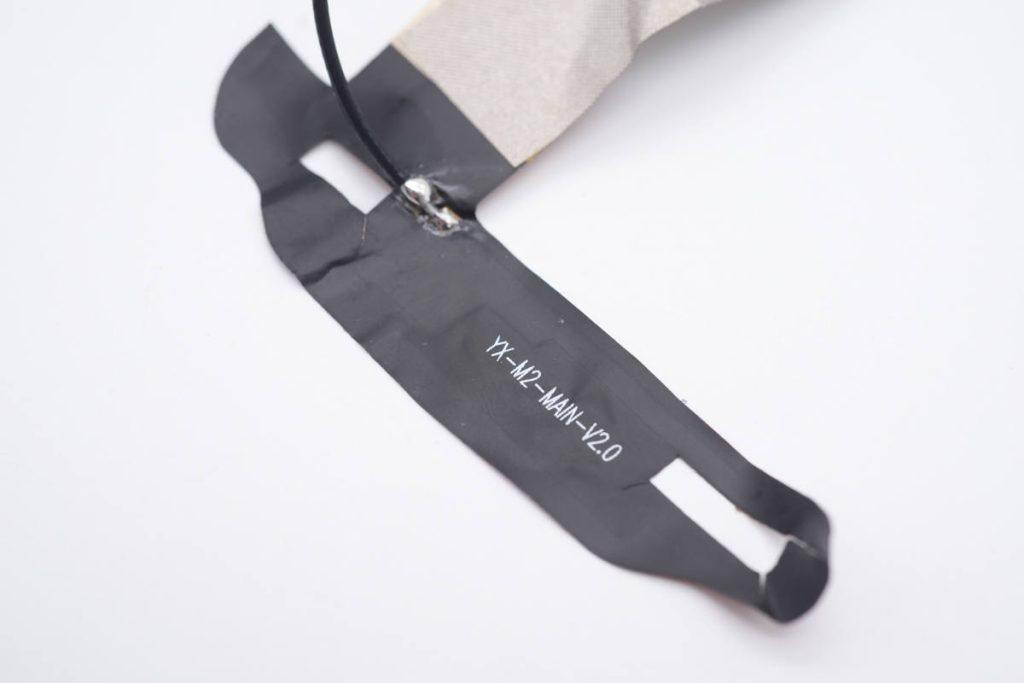

壳体底部的主天线，通过同轴线连接。

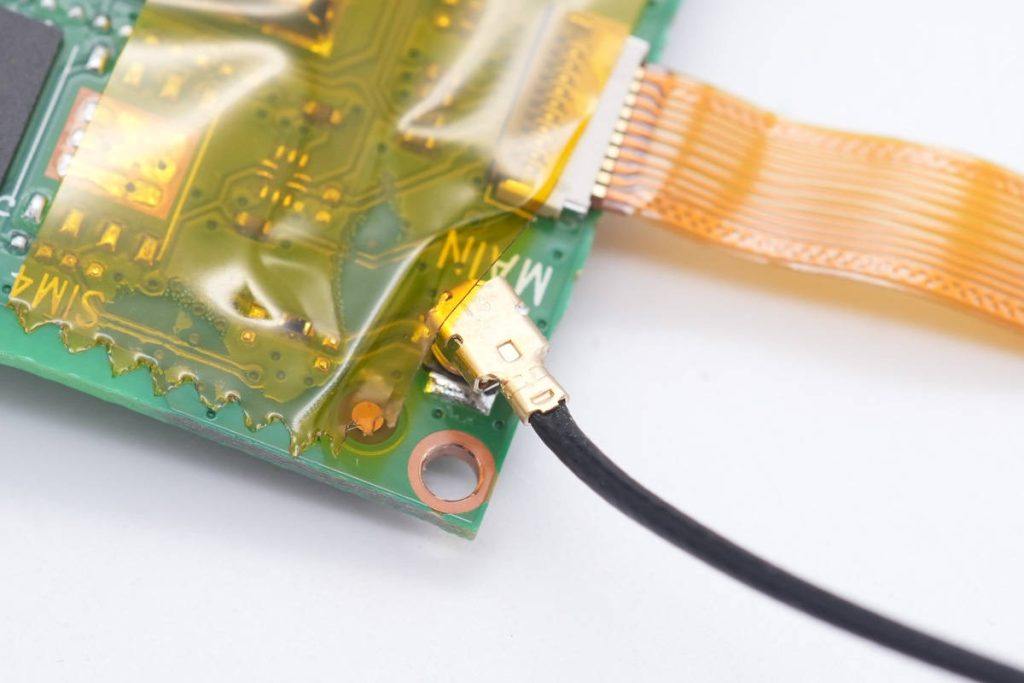

连接主天线的同轴线特写。

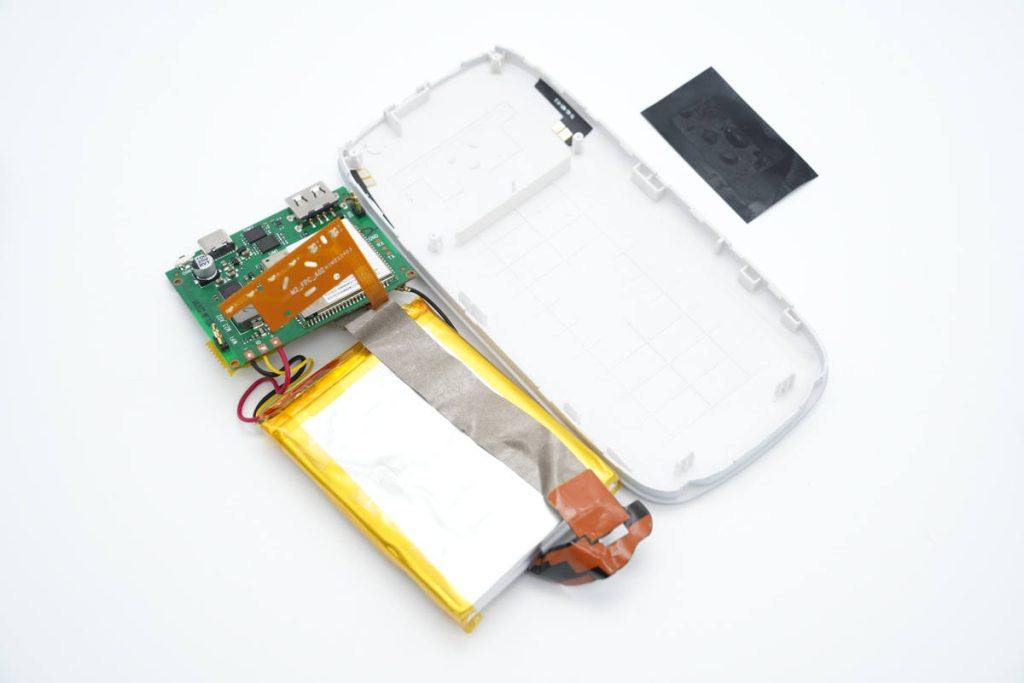

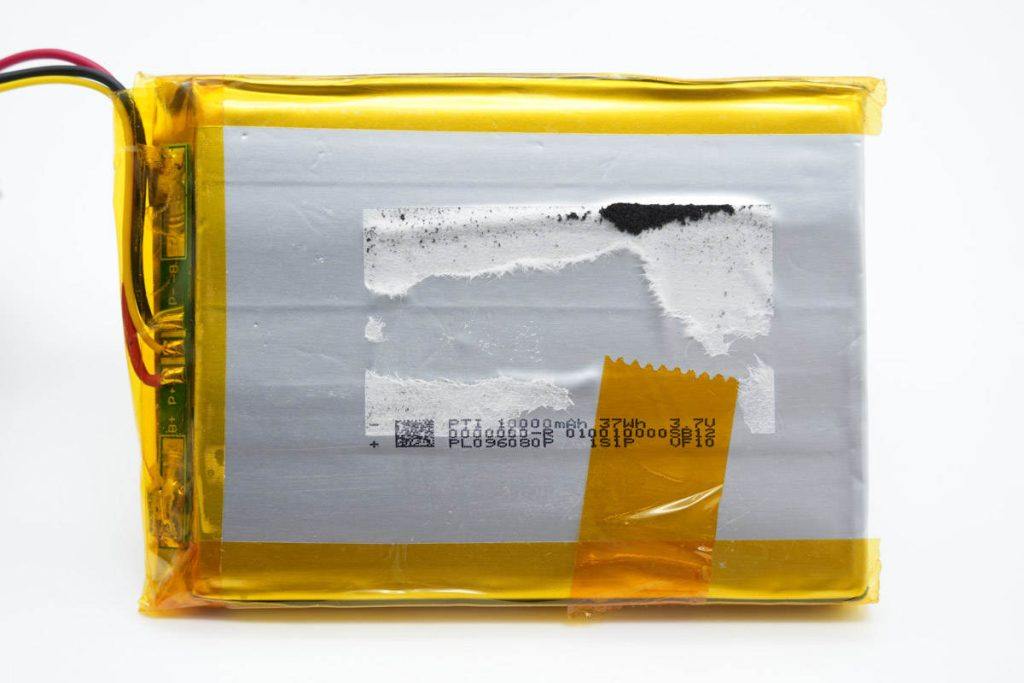

撕下电池上粘贴的泡棉，电池容量为10000mAh，均压为3.7V，容量为37Wh。

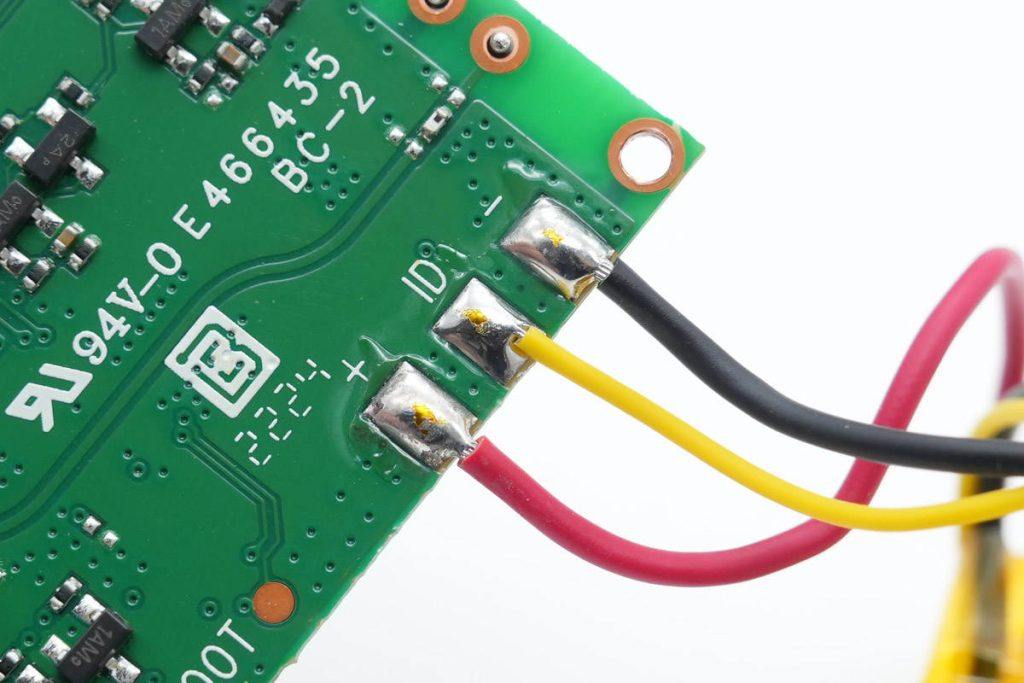

电池通过三根导线连接到PCB上供电，其中红黑为正负极，黄色线为电池温度检测线。

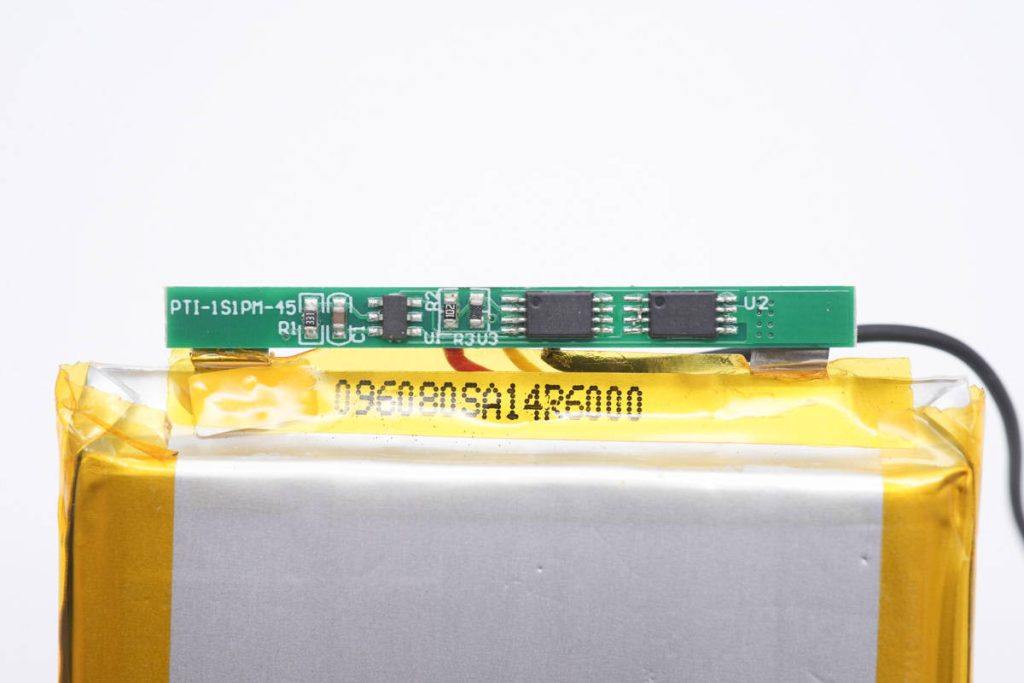

电池保护板焊接保护芯片，两颗串联的电池保护管用于电池的过充过放保护，NTC热敏电阻用于检测电池温度。

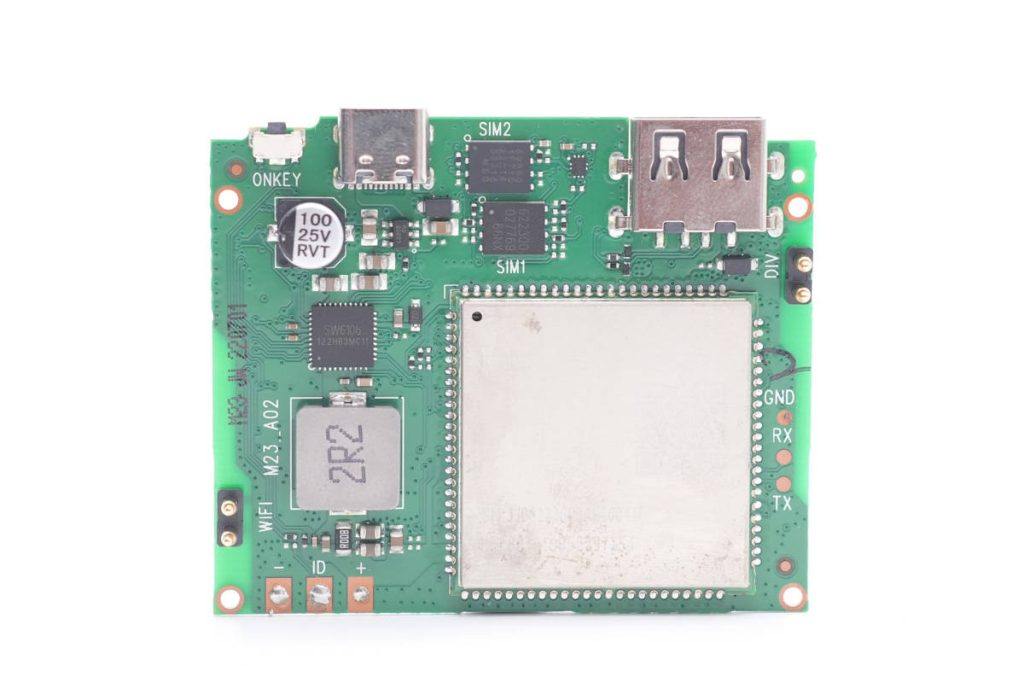

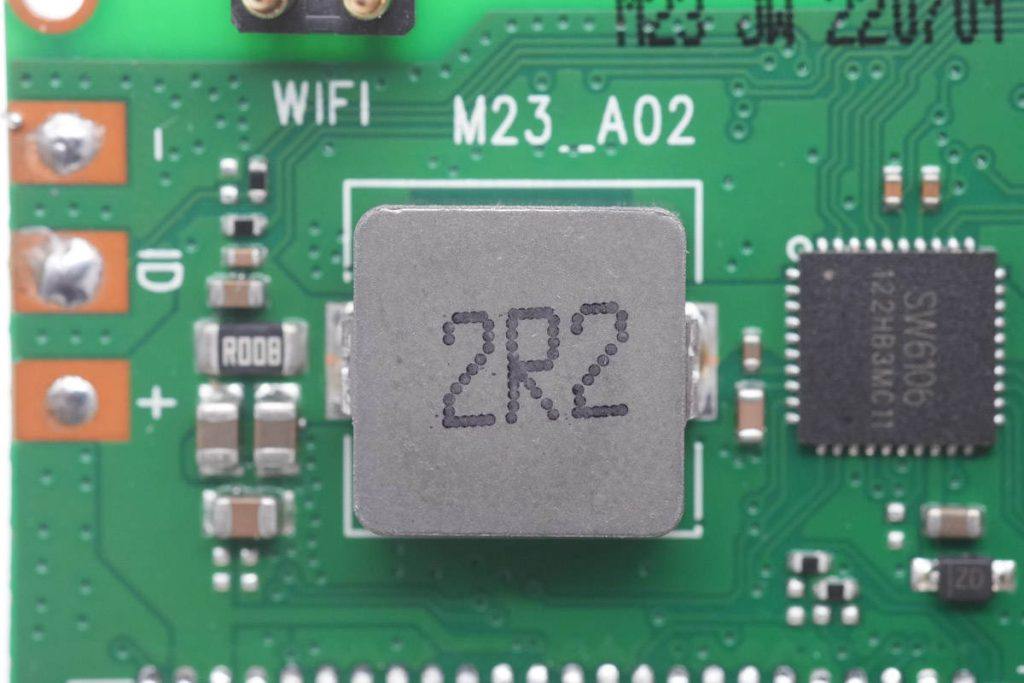

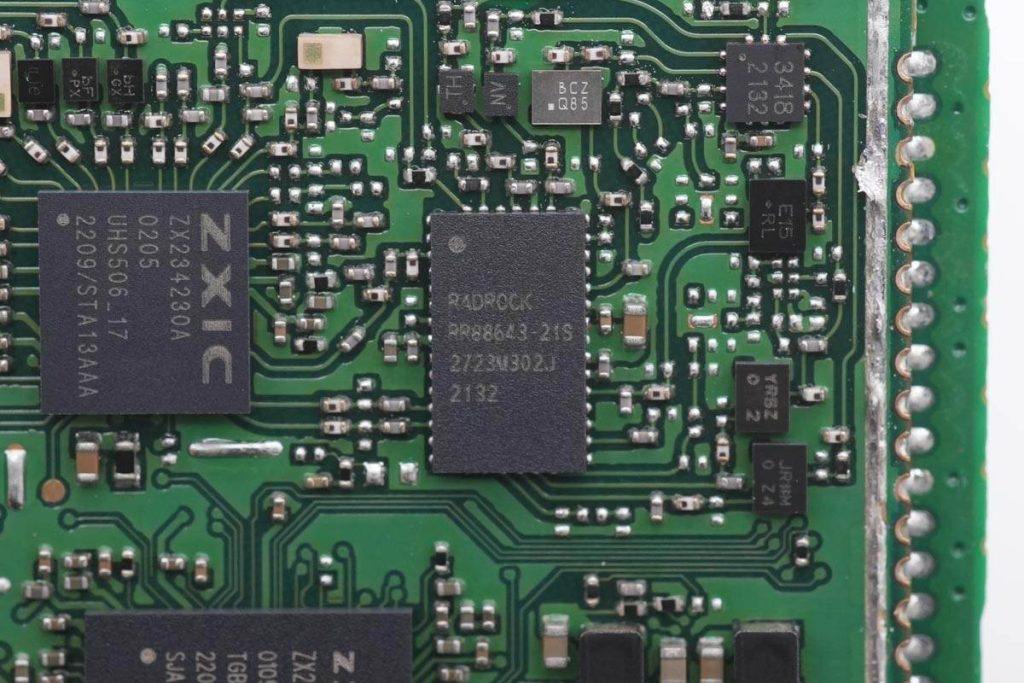

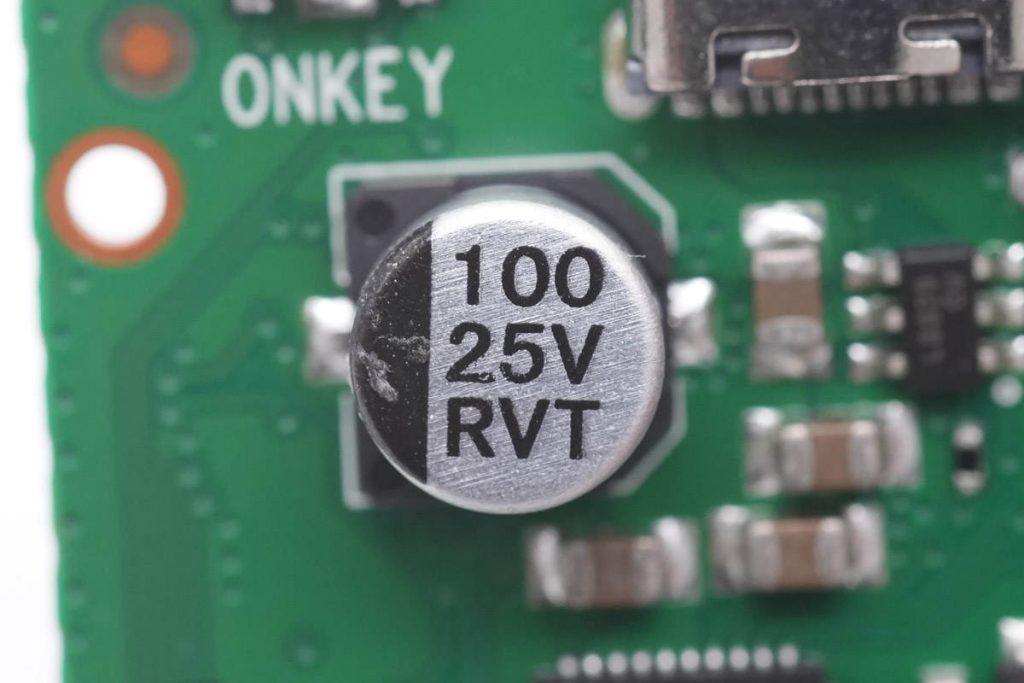

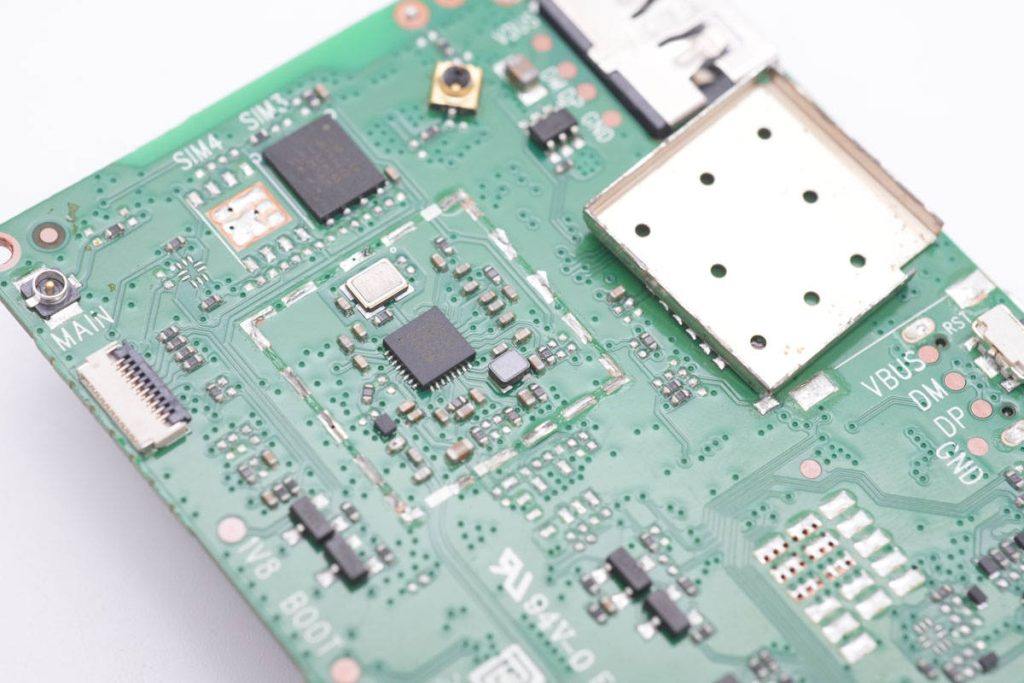

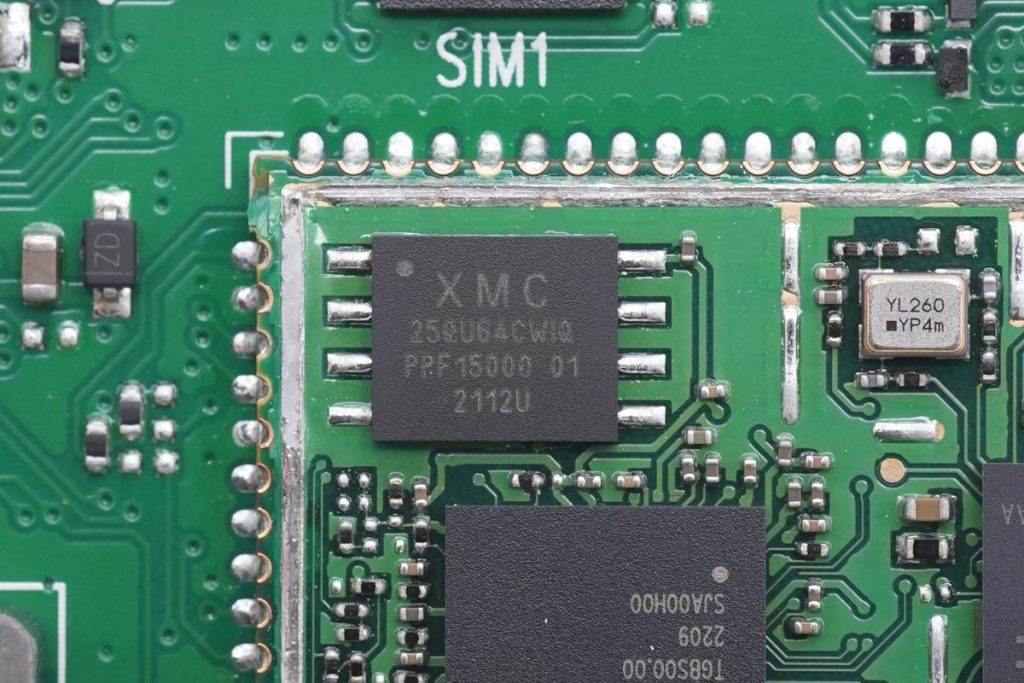

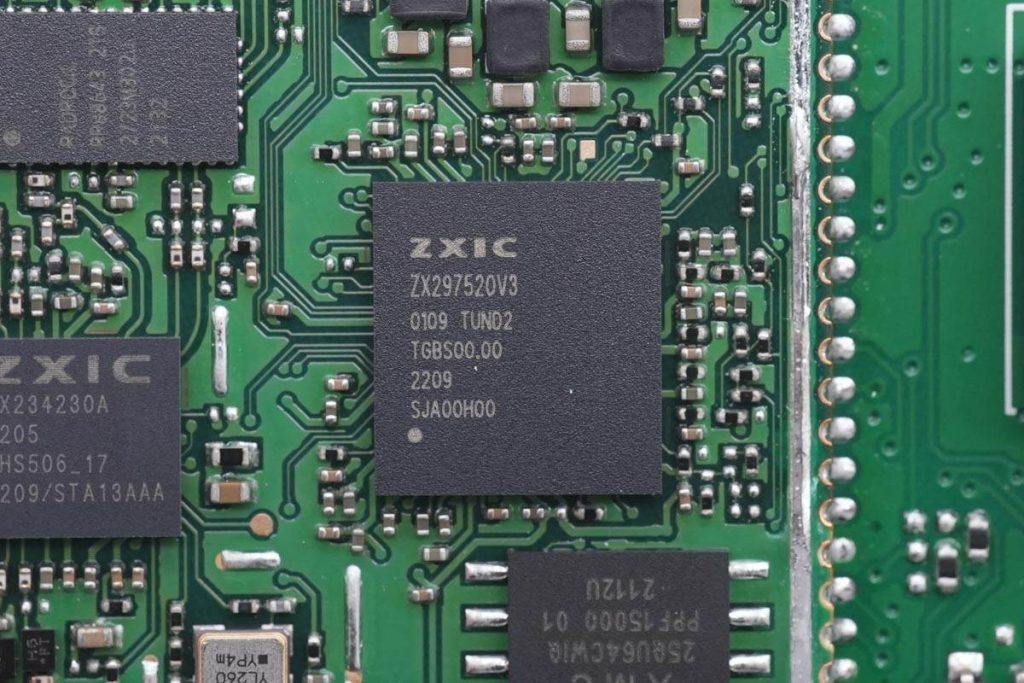

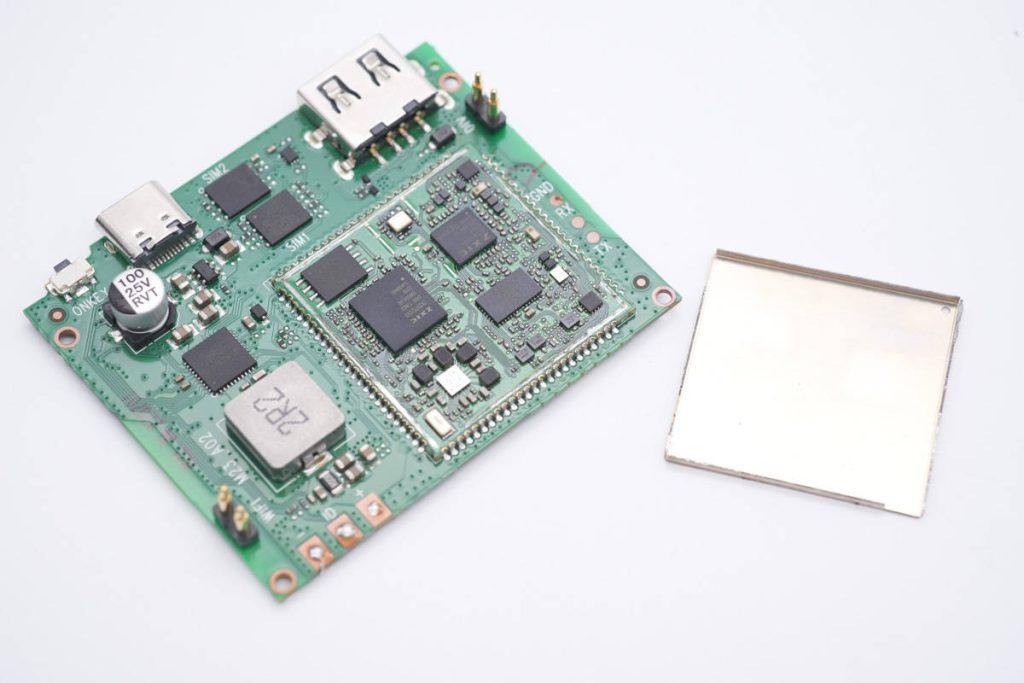

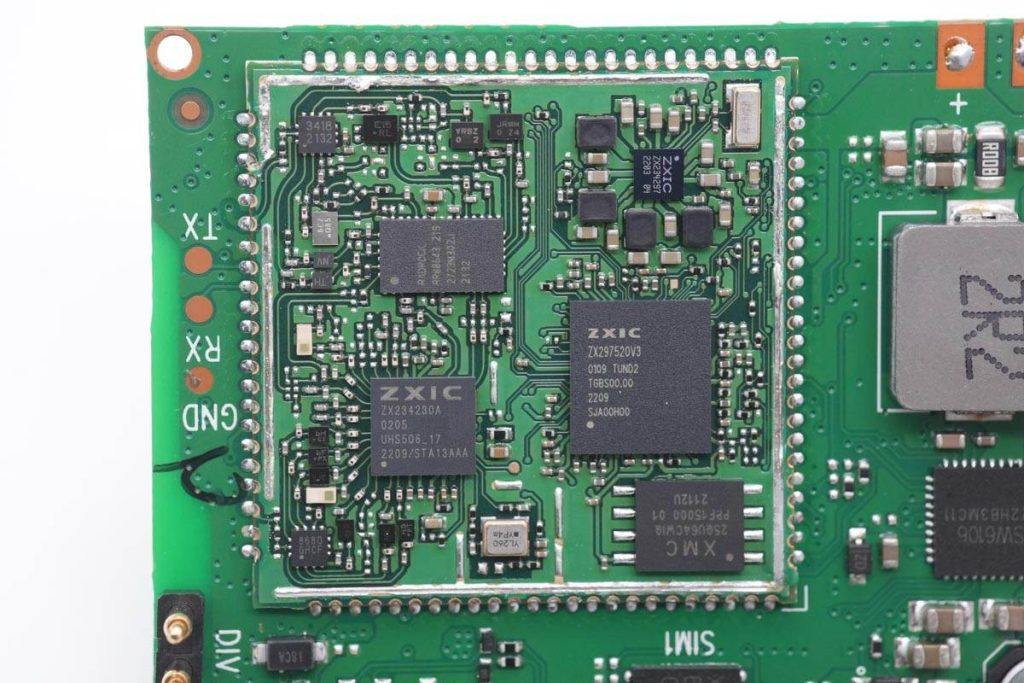

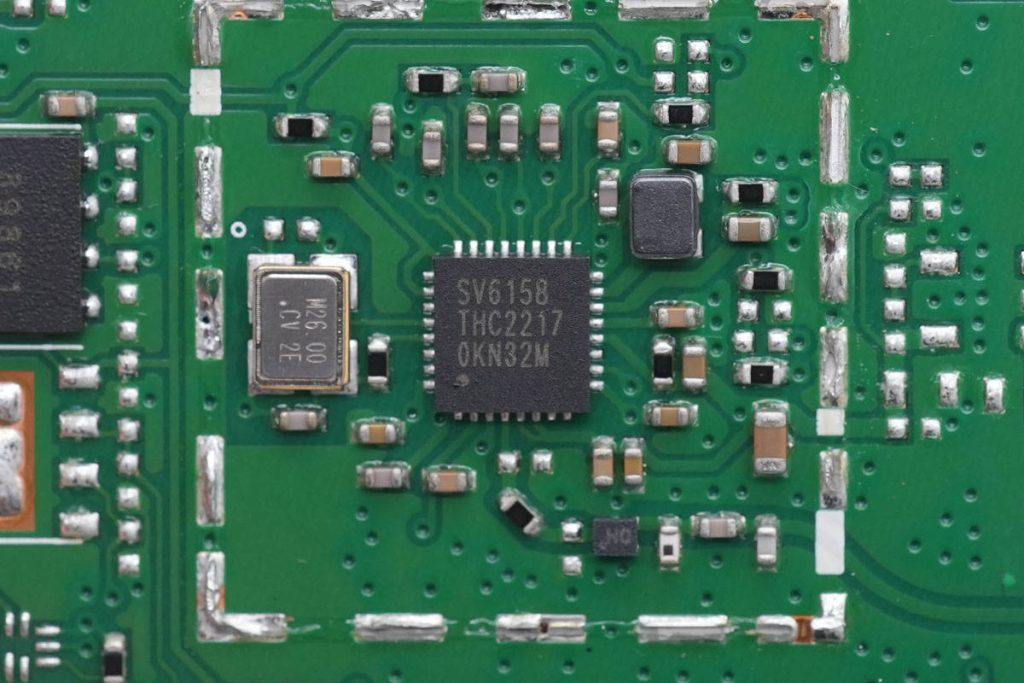

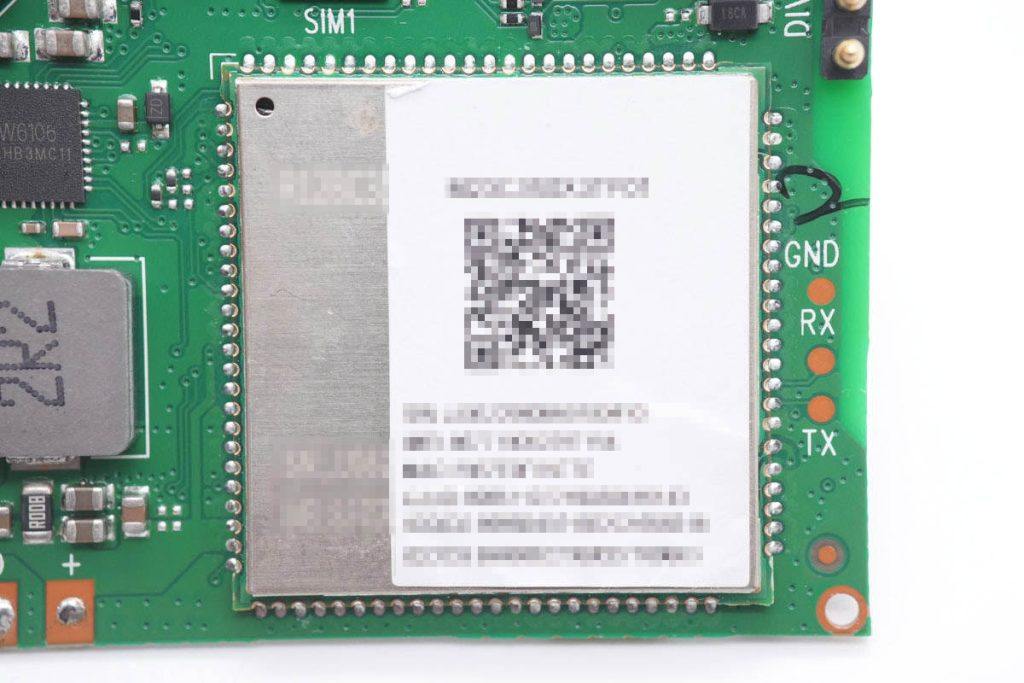

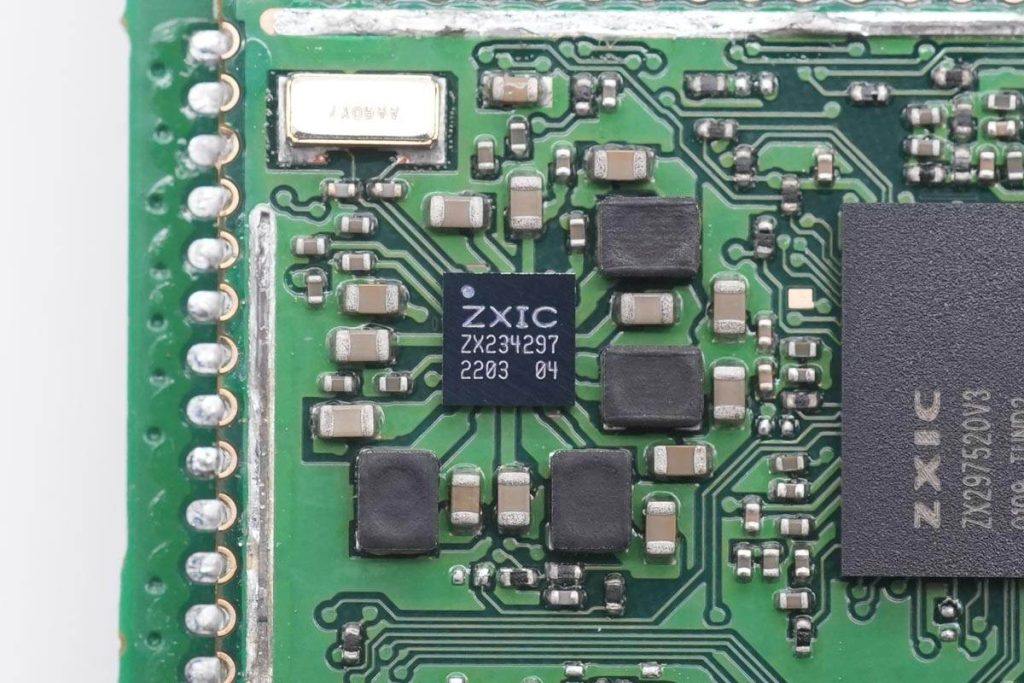

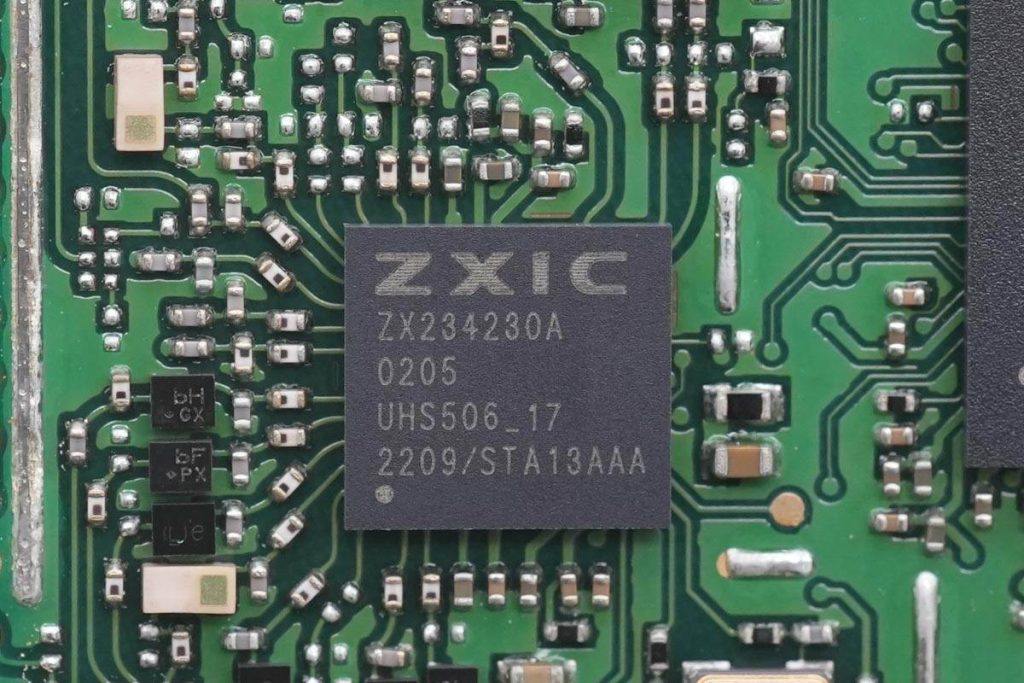

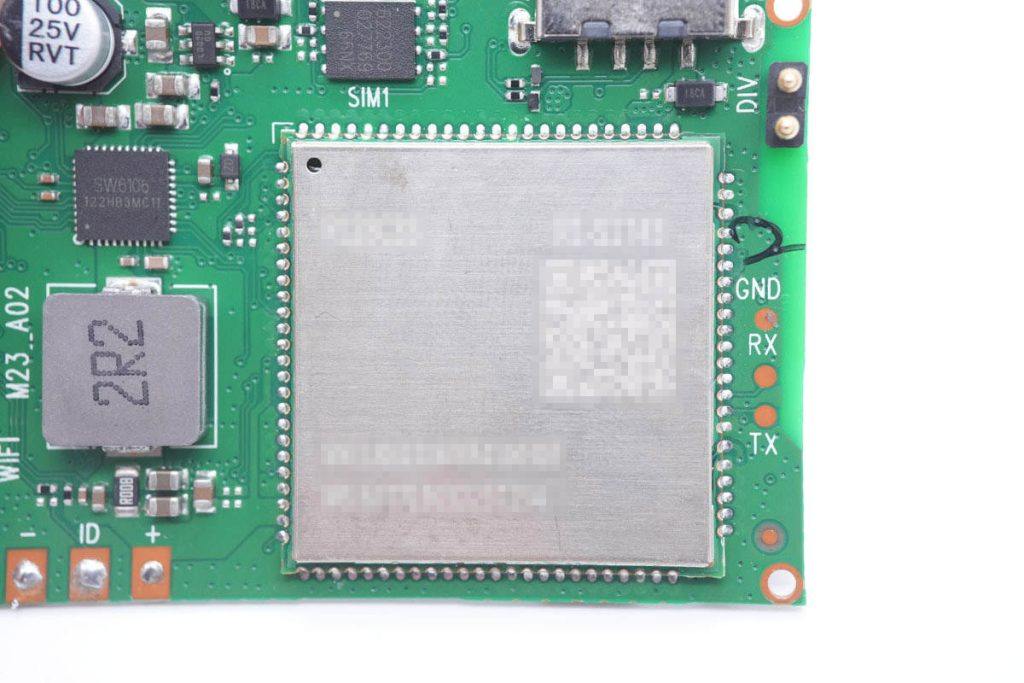

PCBA模块正面一览，焊接了一块较大的邮票板，为单独的无线模块。左侧为移动电源电路，焊接一颗SOC芯片和电感，输出端焊接滤波电解电容和切换MOS管。

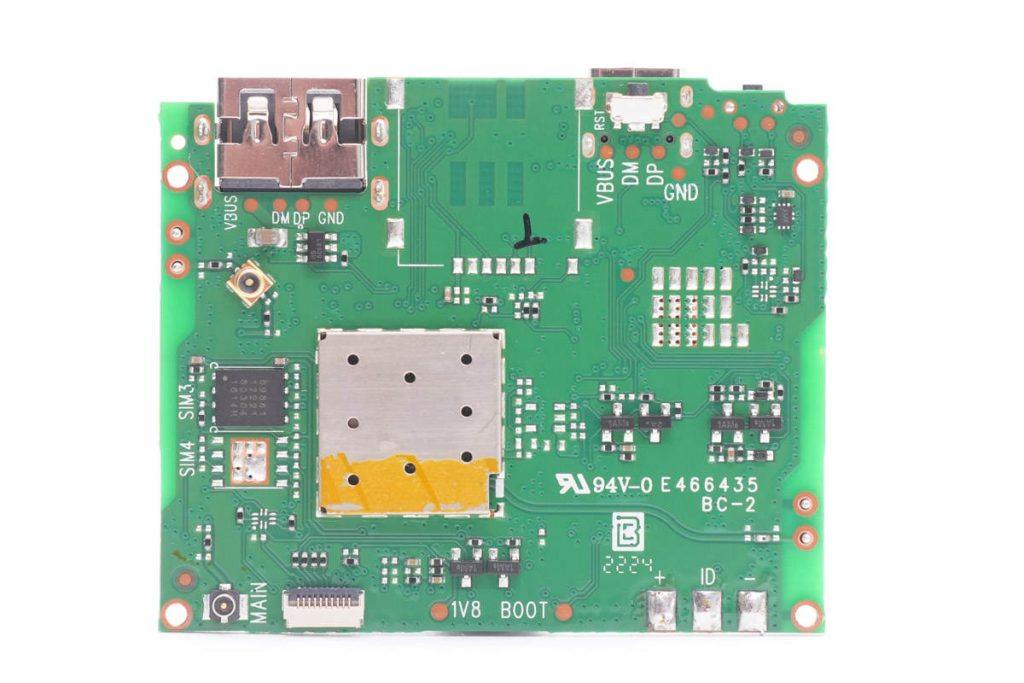

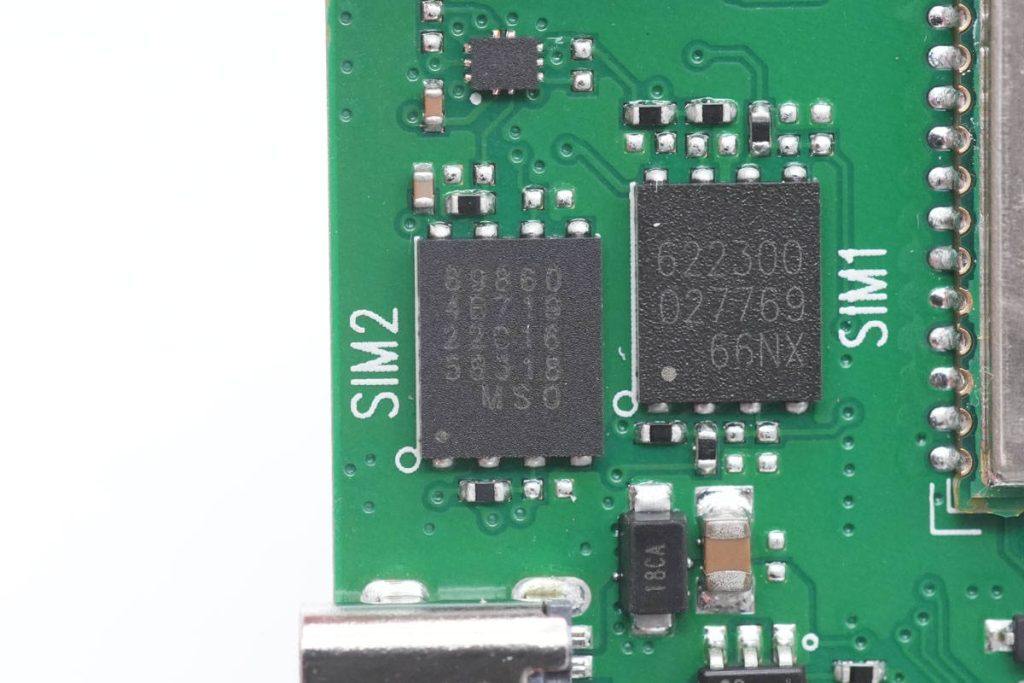

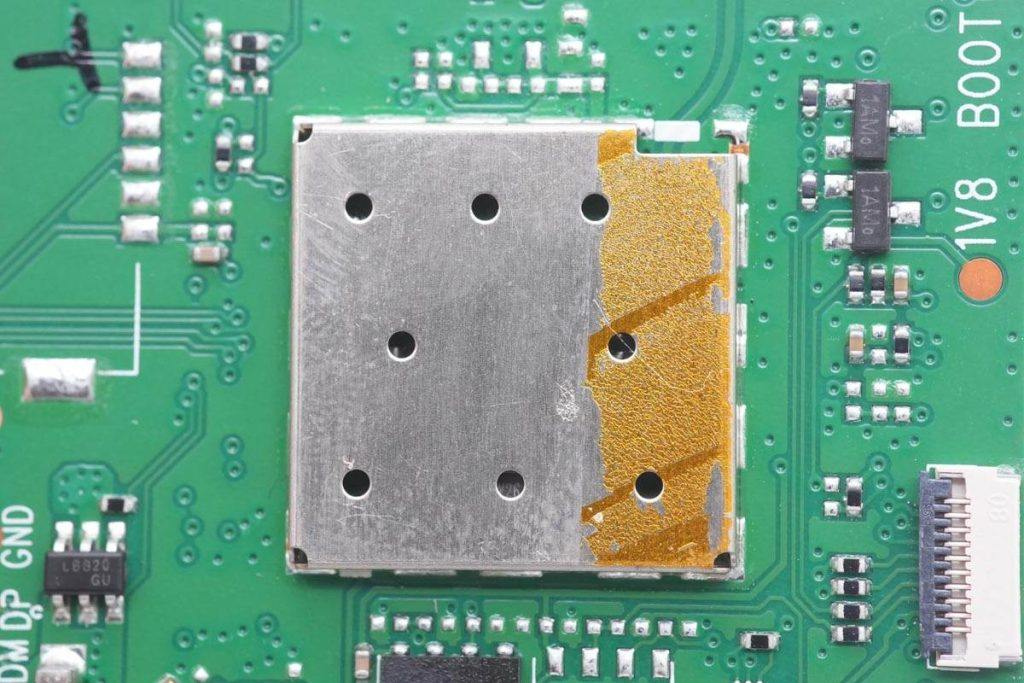

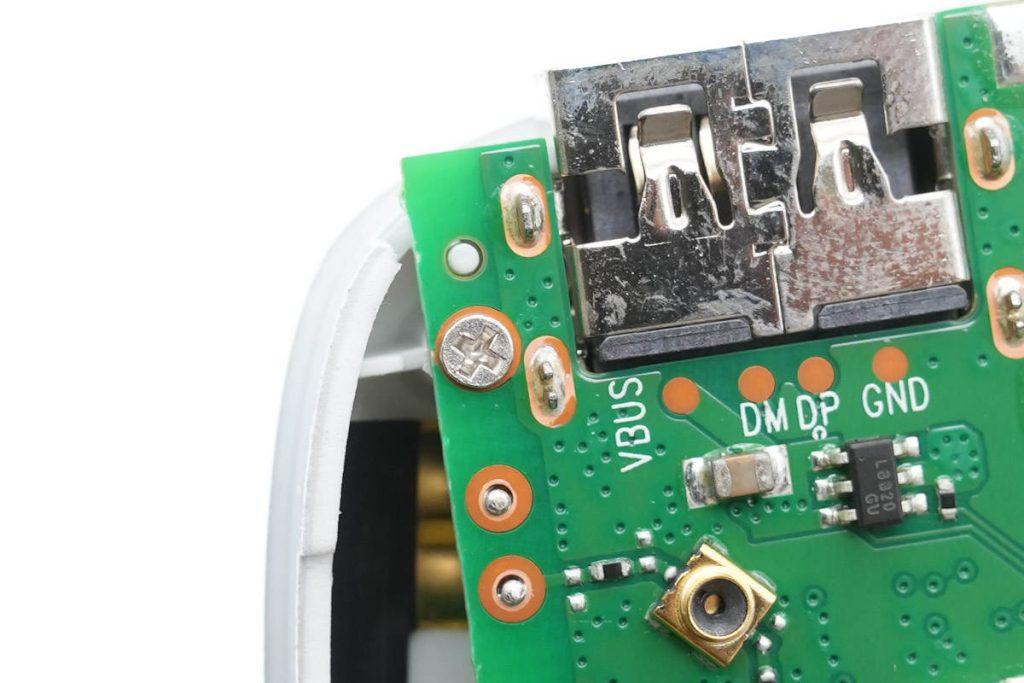

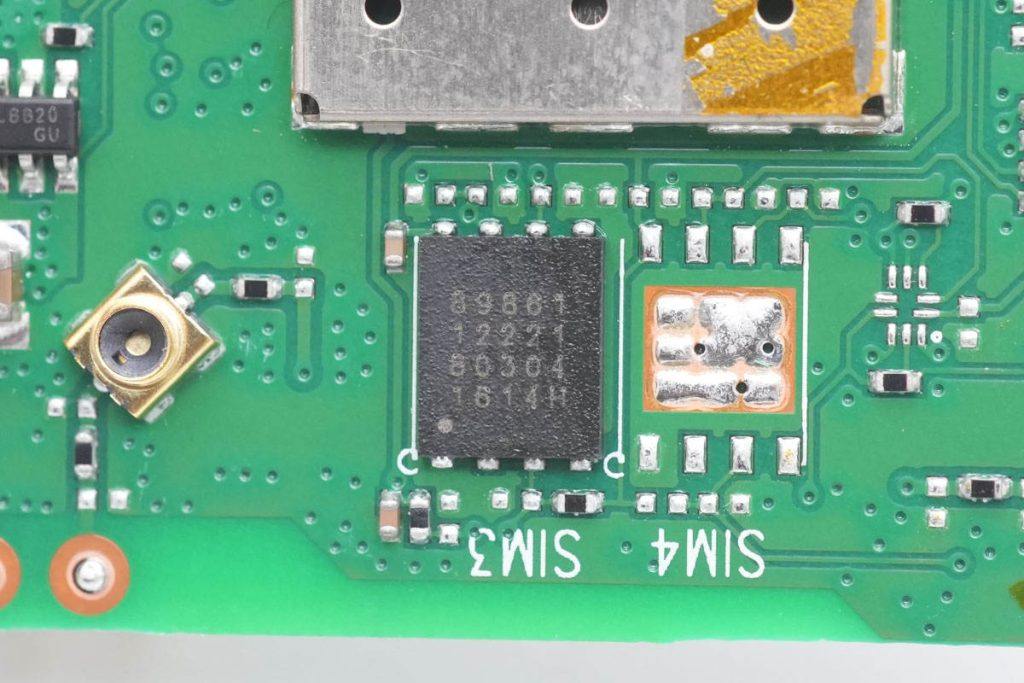

背面焊接一块屏蔽罩，对应移动电源SOC背面的位置过孔露铜散热。背面预留一个SIM卡槽焊盘。

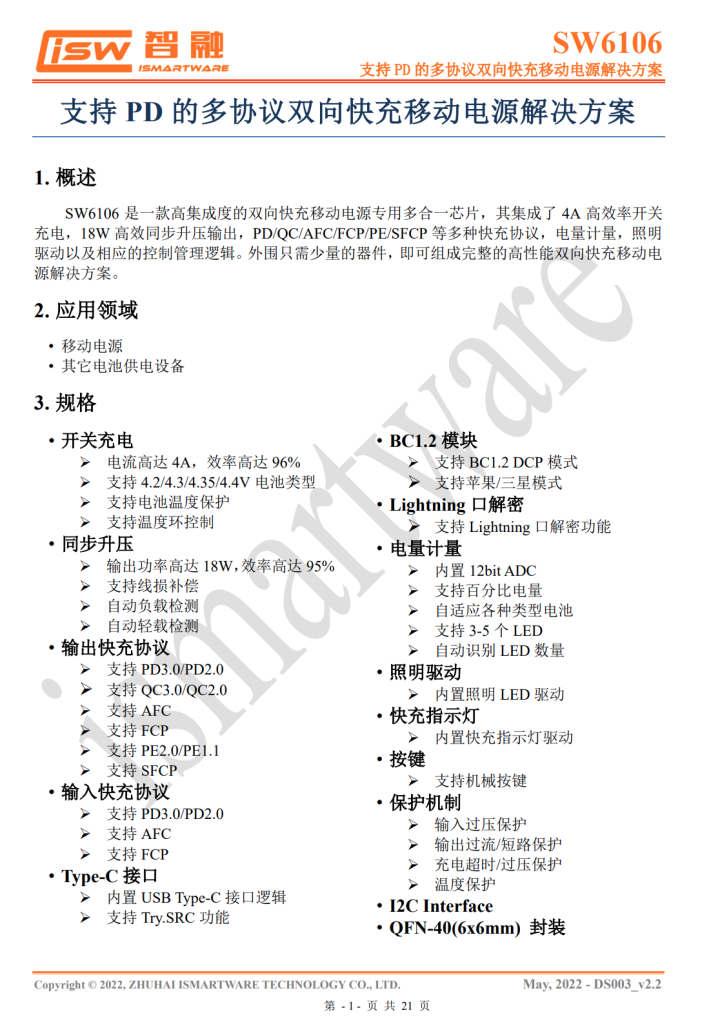

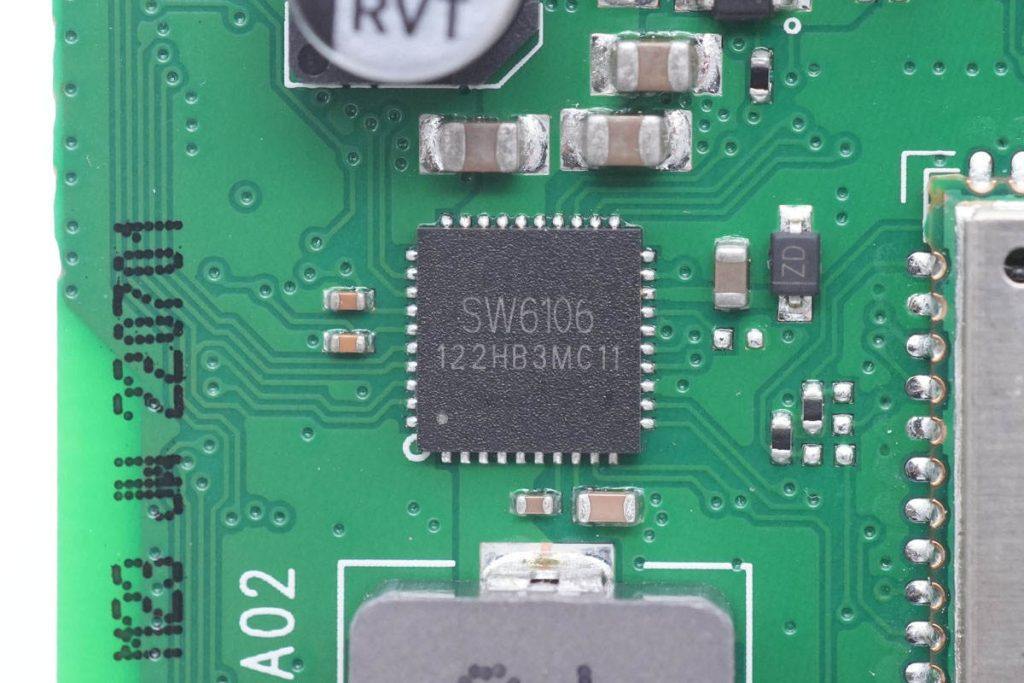

移动电源主控芯片来自珠海智融，型号SW6106，负责电池充放电功能。SW6106是一款高集成度的双向快充移动电源专用多合一芯片，其集成了 4A 高效率开关充电， 18W 高效同步升压输出，支持PD/QC/FCP/PE/SFCP 等多种快充协议，电量计量，照明驱动以及相应的控制管理逻辑。支持边充边放功能，在单口工作时支持快充输入输出，多口工作时支持 5V 输入输出。外围只需少量器件，即可组成完整的高性能双向快充移动电源解决方案。
