诺基亚8250手机拆解

nokia 8250

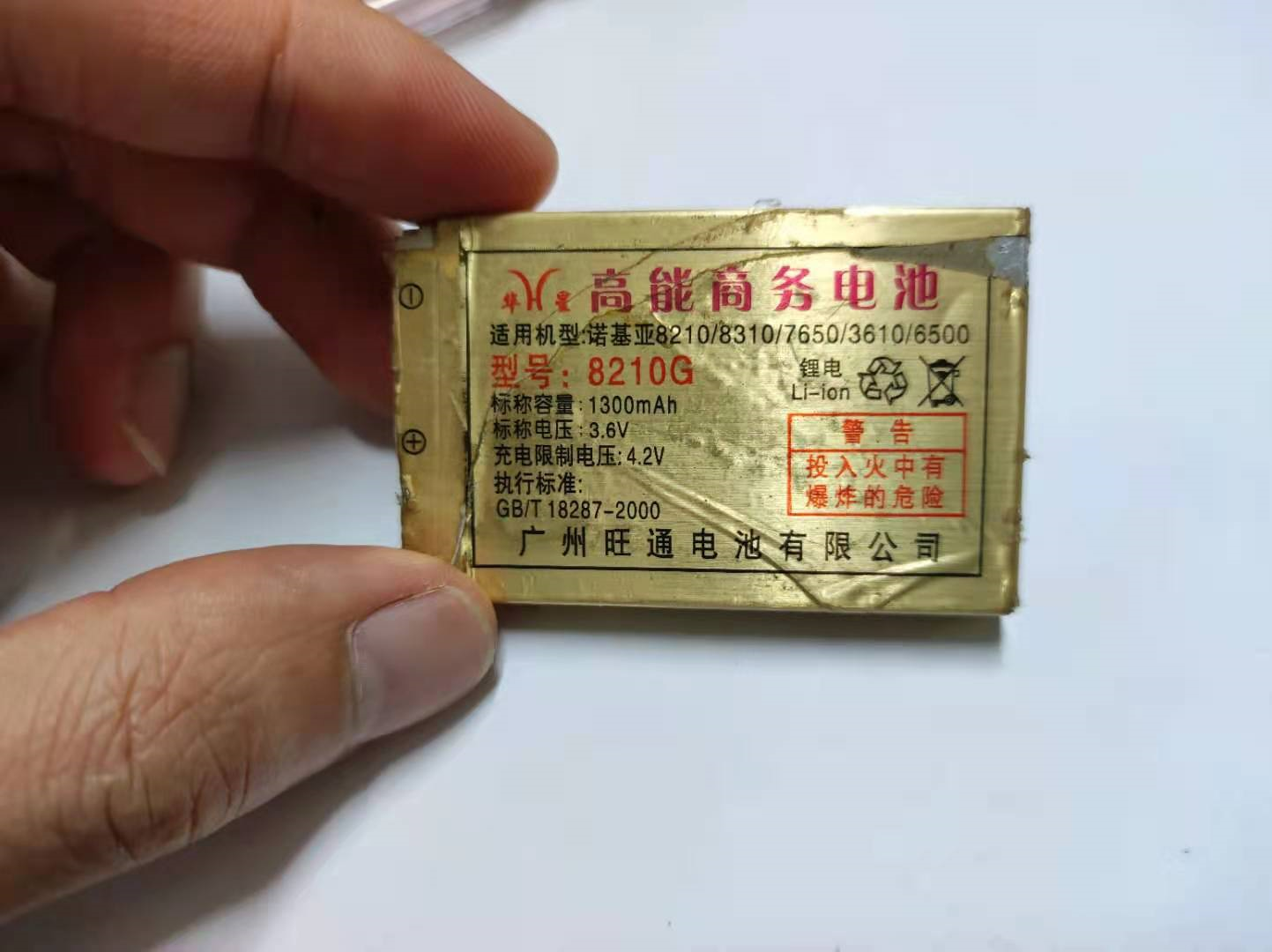

今天拆解第二台老手机，虽然没有电池了，还是想先让它跑起来看看画面，外壳上有标最左边是正，最右边是负，只接这两个线，上电是无法启动的。

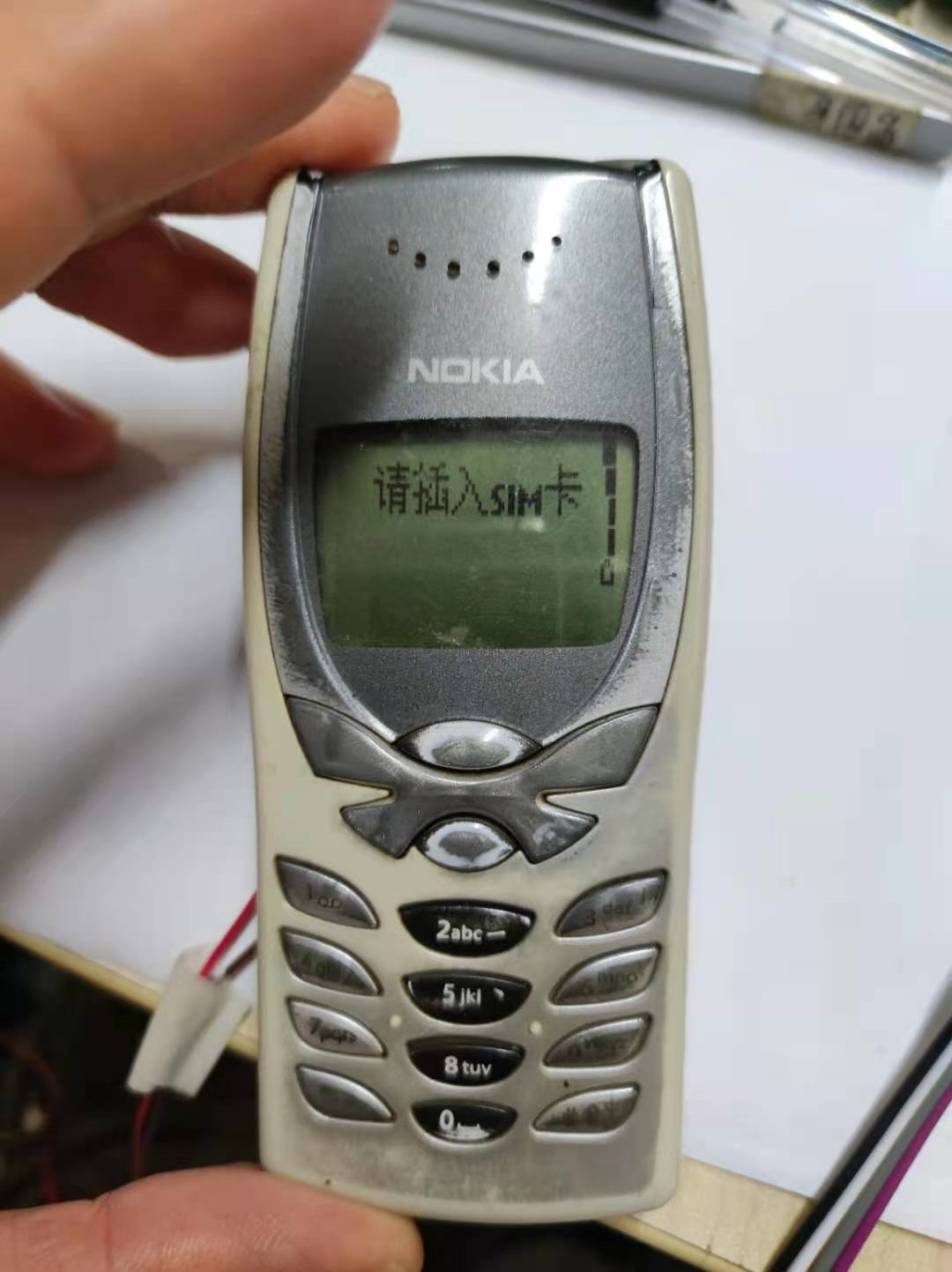

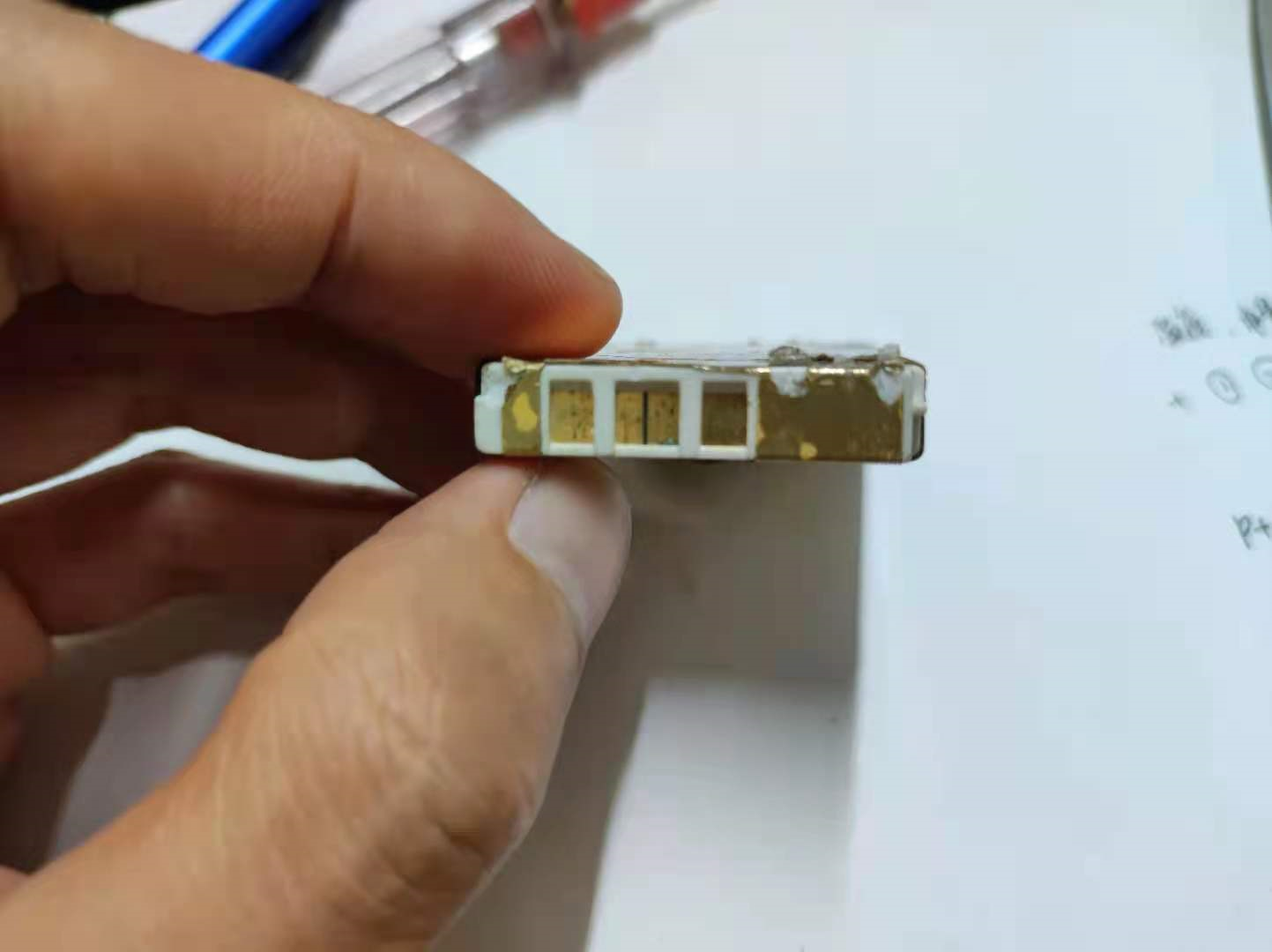

管脚从左到右，按电源，2脚，3脚，地来命名。把2,3脚都接地的话，能看到启动画面，但是几秒钟后就会自动关机。但有时又能操作较长时间。把SIM卡拔掉的话，它会提示插入SIM卡，数字键也可以按，无法进入功能菜单，但它不会关机了，所以估计是SIM卡有问题，或者系统启动后检测到电池不对劲而关机。

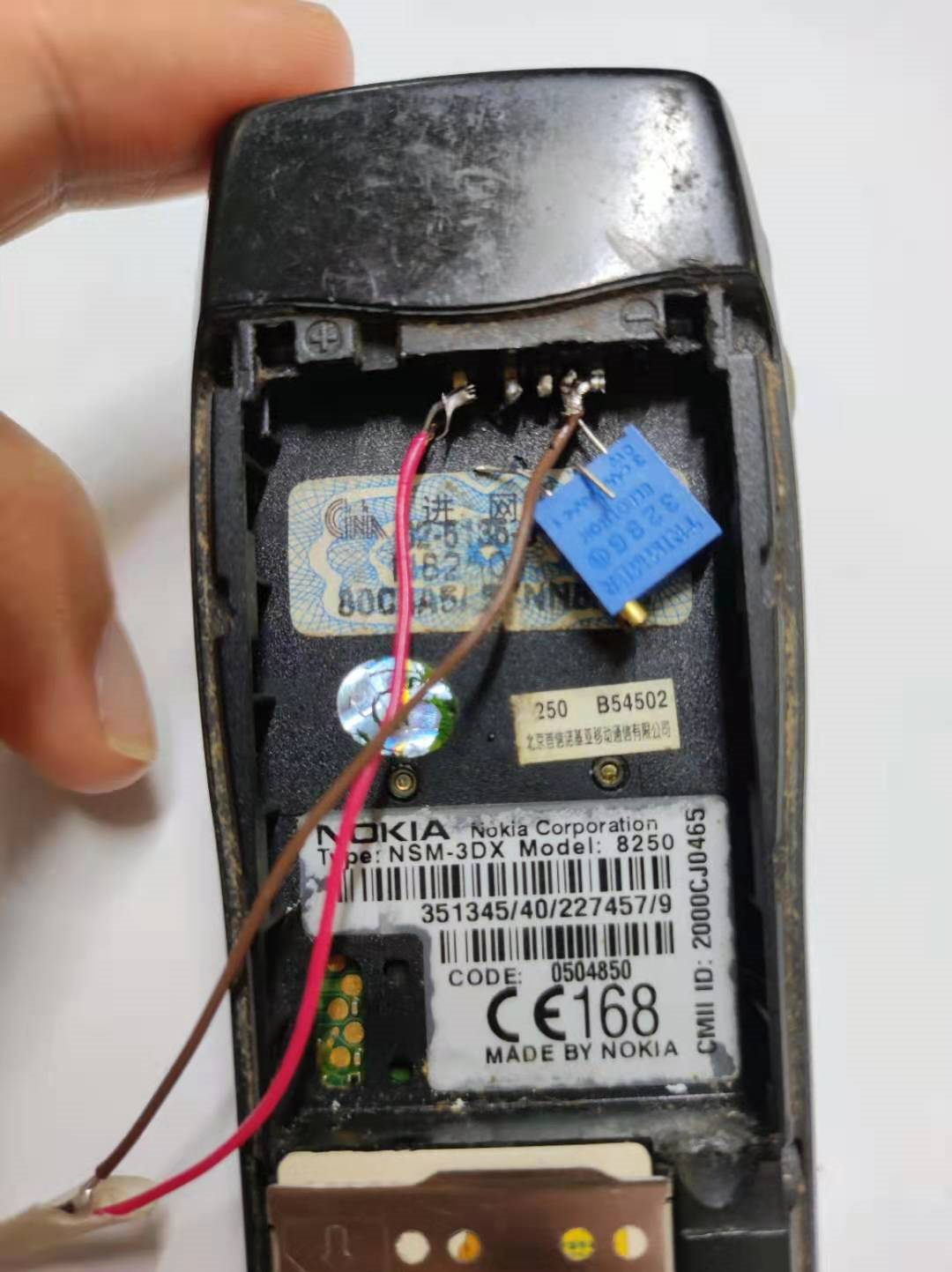

背面图

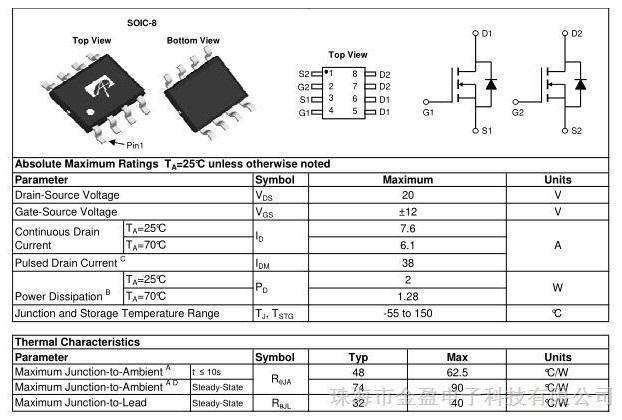

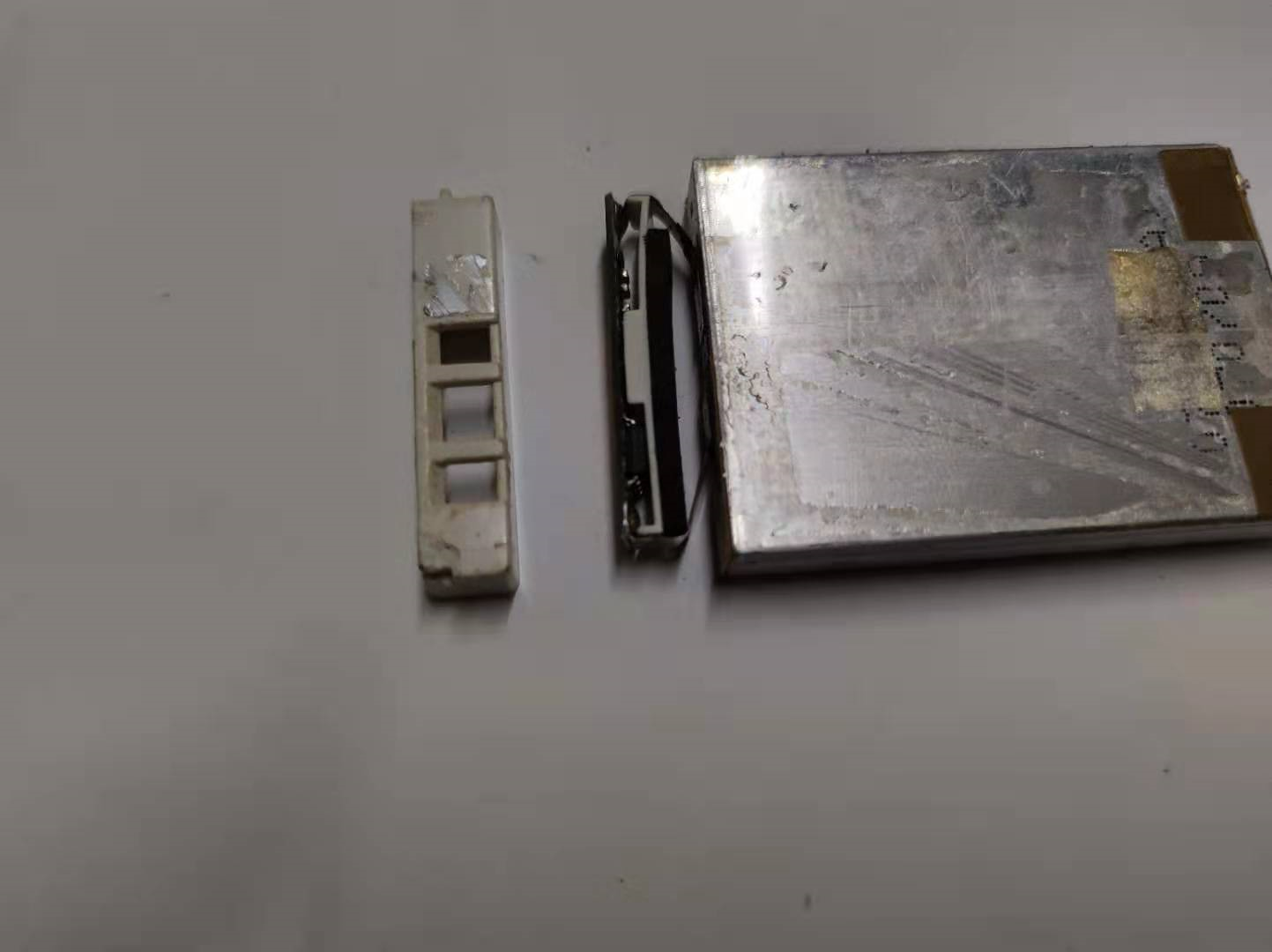

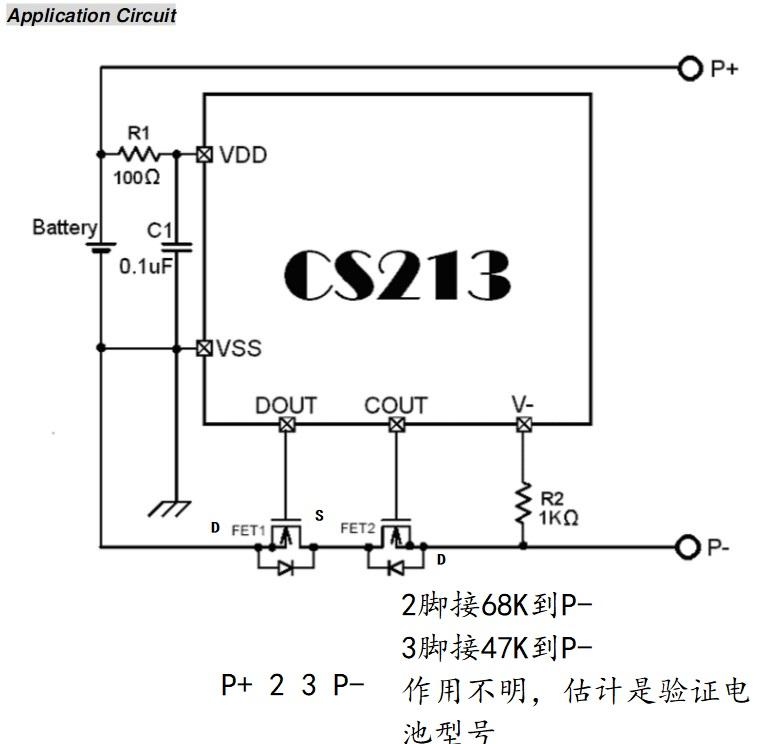

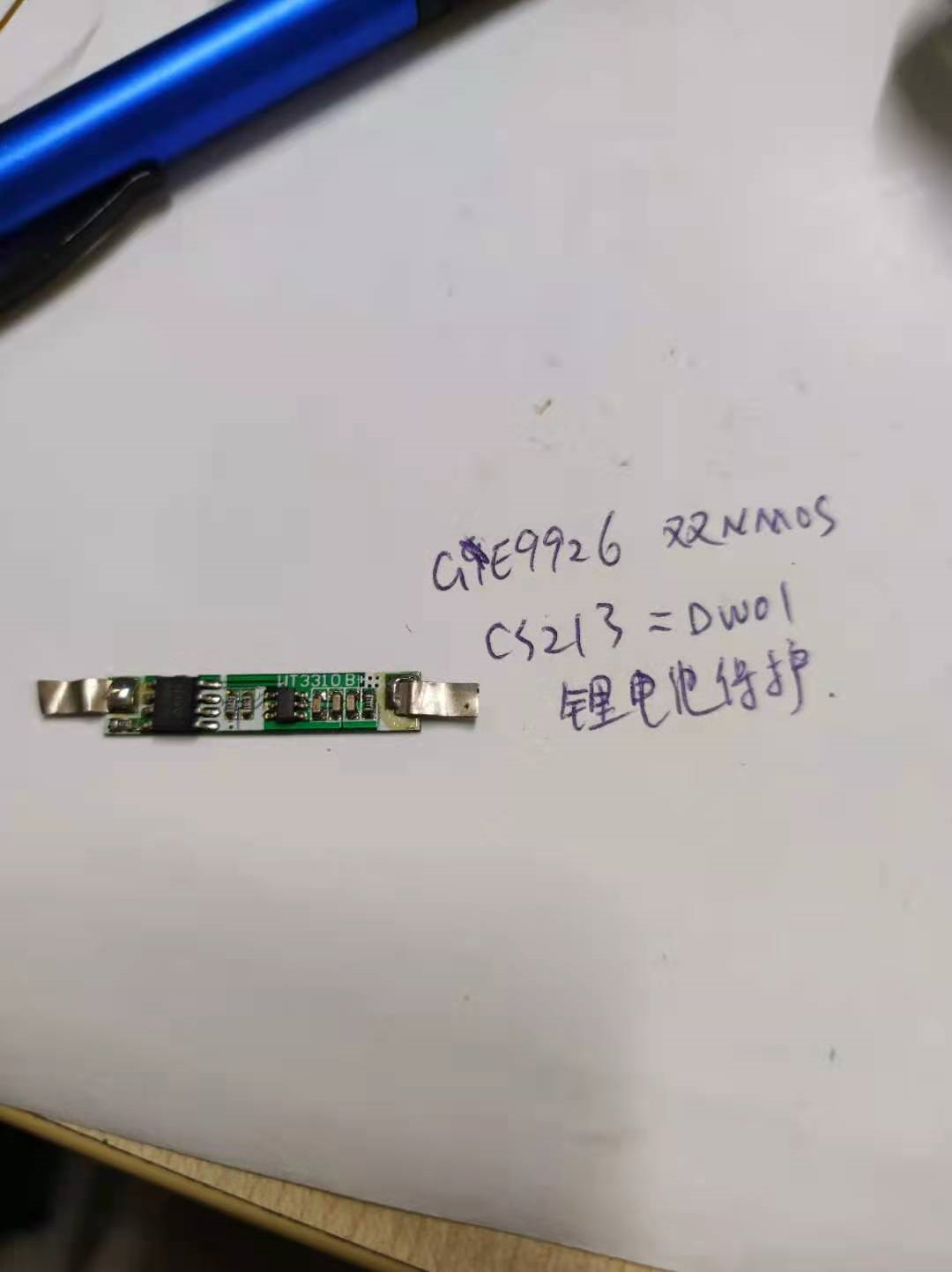

经过反复测试，发现3脚要直接接地，如果悬空无法启动，如果接10K到地会提示电量低，所以认为3脚是电压检测脚，2脚可能是温度检测。2脚接VCC是无法启动的，接10K也会自动关机。

利用短暂的开机时间，可以看到了里面的贪吃蛇等4个小游戏，现在来看都有点傻，有两个扣费和余额短信，然后看通话记录，看到几个拨出的电话，其中一个备注成外婆，一个备注成弟，我很惊讶的查看弟的电话，发现原来是我的159大学号码，那么这台手机我哥还用过。那起码是2010年左右的事了，不算特别久。

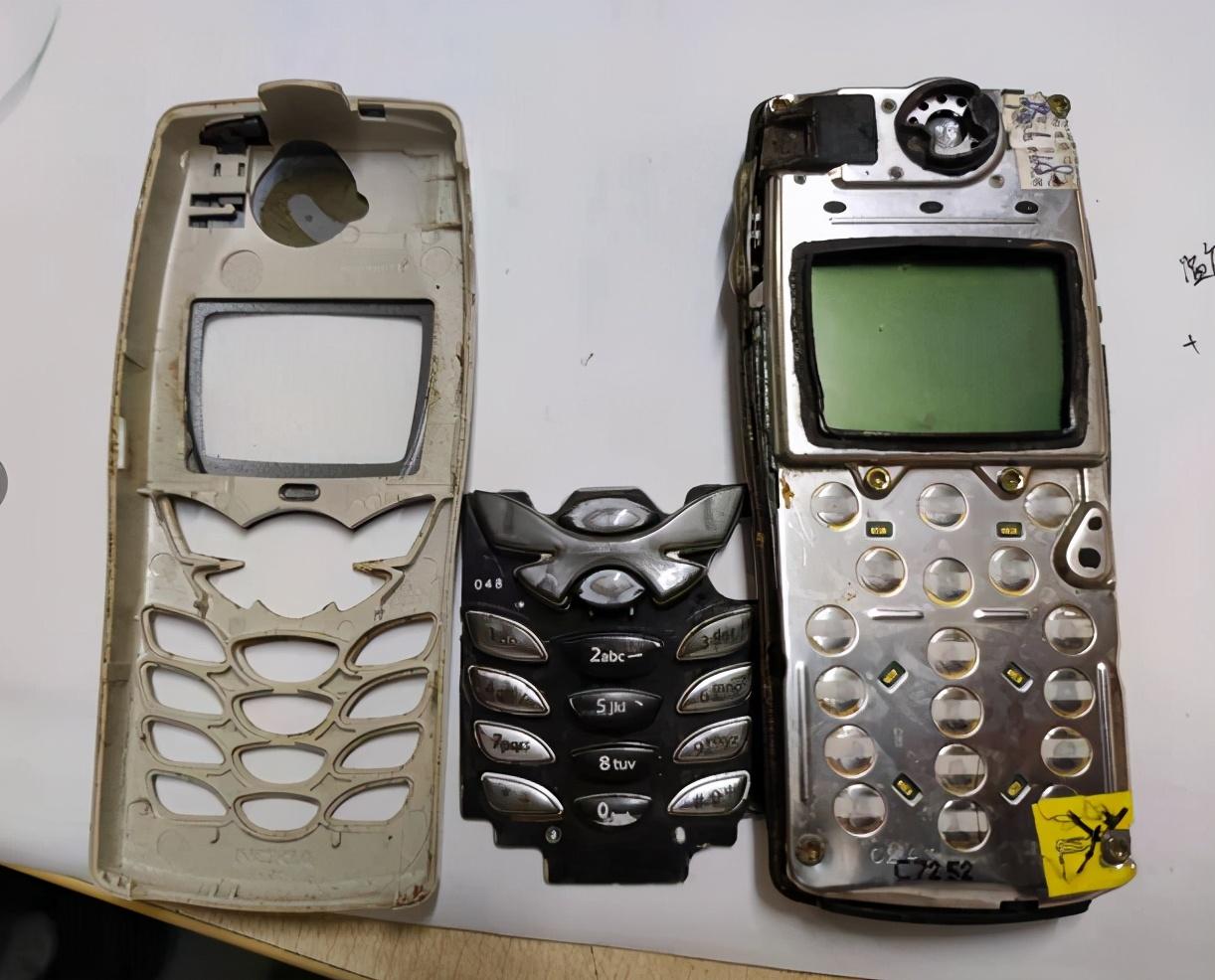

准备拆解，外观没有螺丝，所以从边沿开始撬。打开之后眼前一亮，竟然看到了一整块金属罩，按键也是硬的按键帽和软的膜相结合的方式，真实按键是锅仔片。LCD四周有防漏光的黑色胶，顶部是听筒的口以及背景降噪的麦克风口，右上角有个维修标签，时间是03年的

按键面

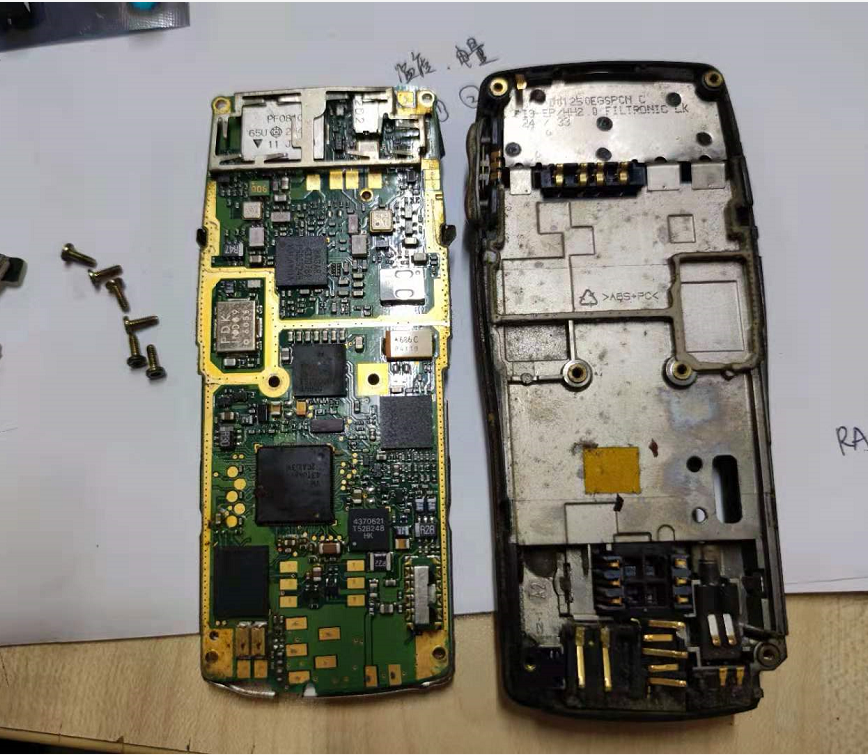

看到是6个六角星型螺丝，比较粗大，打开之后看到看到了一个比较厚的金属板，从结构上很像现在大屏手机的金属框架，把主板上的器件分成多个小区域，起到一定的屏蔽效果。也可以防止对电池的挤压。

底壳

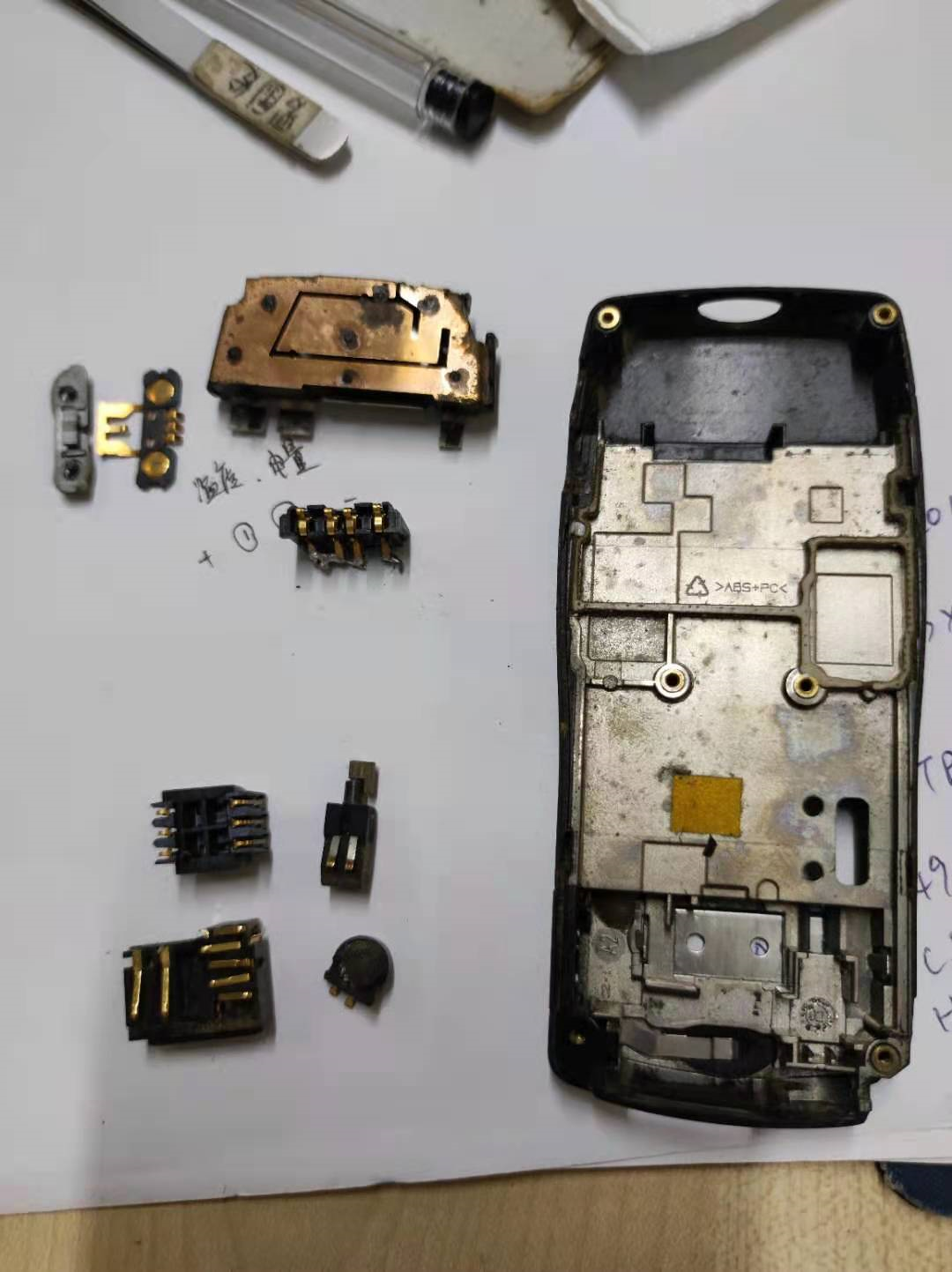

一些板外的元件也以触点的形式来连接，底部有6脚的SIM卡触点，充电口和耳机口，咪头拾音器，振动马达。顶部有电池接口，侧边按键接口和天线接口，铜皮做天线，铁皮接触金属板做参考面。

底壳上的触点型器件

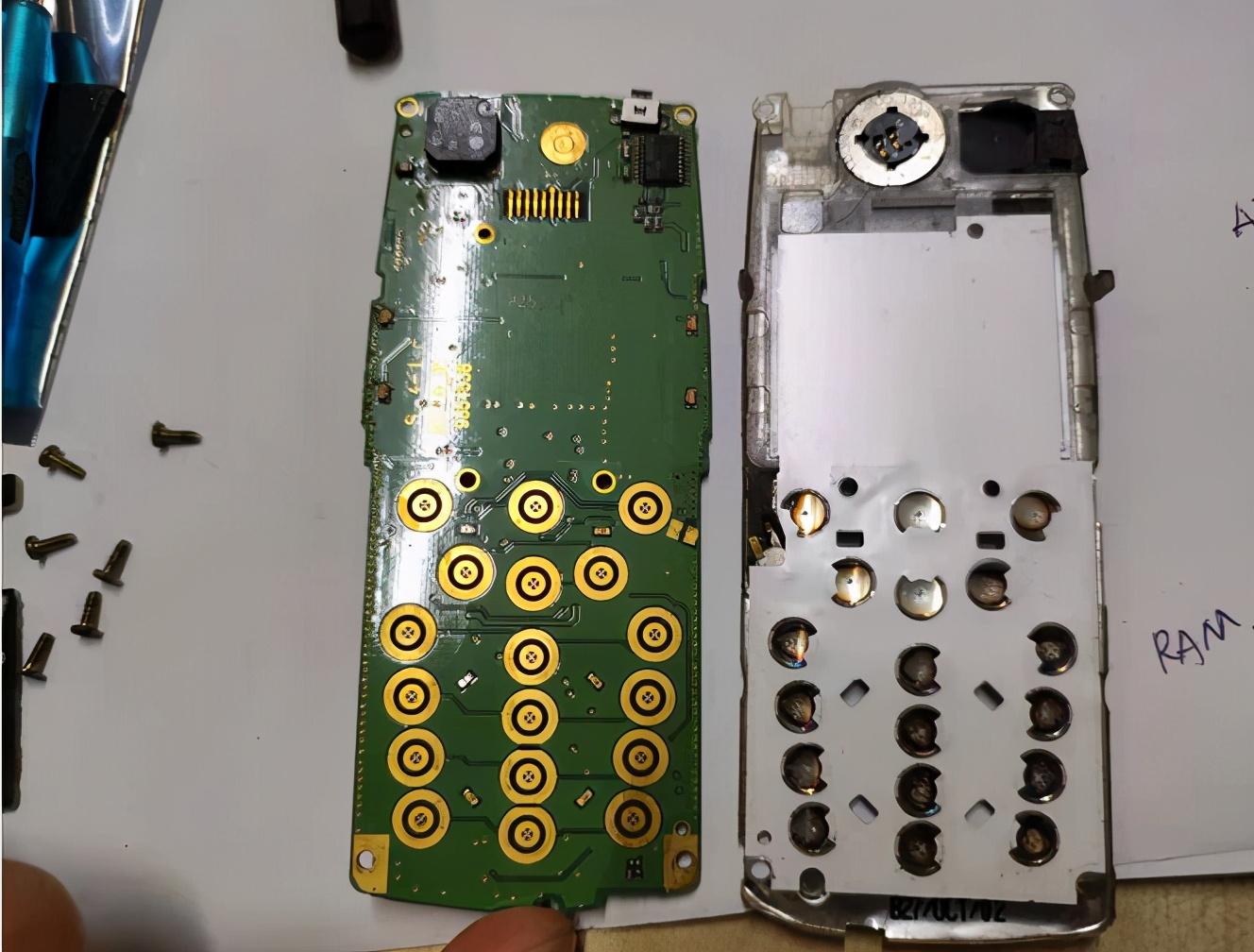

拆开主板，看到了锅仔片的焊盘，和摩托罗拉的又不一样了，像个橘子的截面。中间也穿插分布着6个LED灯，右边有两个小触点，撕开发现是很小的纽扣电池，它的屏幕背光灯在主板上，左右各两个，屏幕和主板通过斑马条连接。

主板正面

左上角是薄型驻极体咪头，那个年代还没有MEMS工艺。中间是一个听筒通过触点和主板连接。右上角有个芯片NMP70433 发光、振铃驱动集成电路，

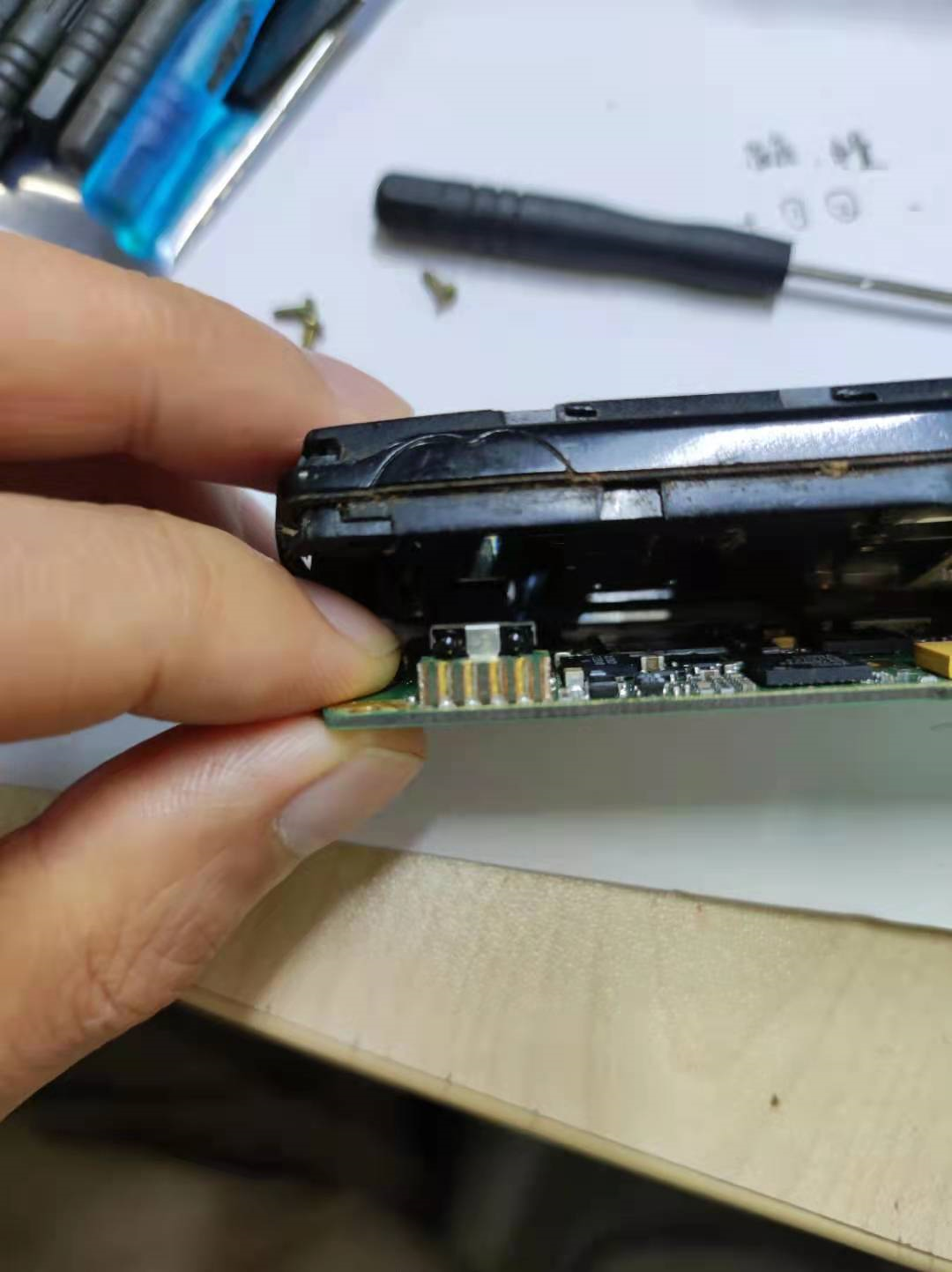

主板侧面有个比较少见的器件——红外发射对管，外壳上有个茶色的透光罩，不认真看还发现不了，是拿来传数据的？估计很少人用过这个功能，毕竟那个年代电脑还没普及。

红外发射管

再看主板细节，有明显的大面积镀金，要不是我不会提炼，估计能搞鼓出十几元利润。

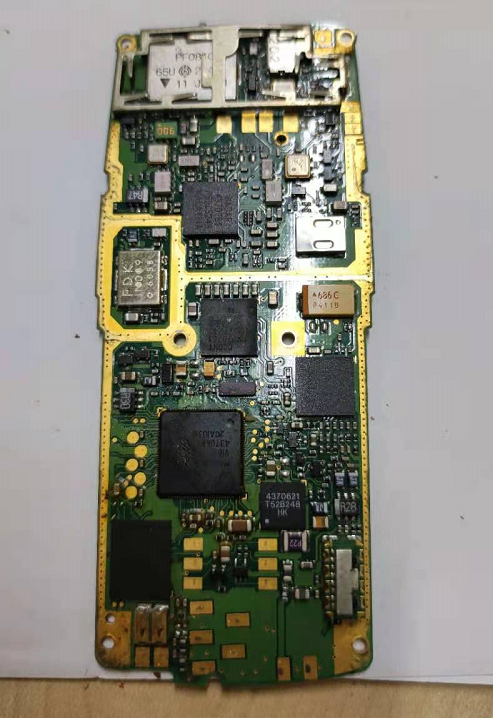

主板背面

顶部有个开孔很大的屏蔽罩，上面很多触手，检查发现主要起触点作用，和天线的参考面会接触，属于半包围式屏蔽吧。板上IC的丝印都找了下，HAGAR4370781，NMP70751，COBBA（4370793）,MAD2WDIVI6（4370687）,4370621（T52B248），1602C3T7D，好多出现了4370的字样。没看到什么资料，以后也更难找，主要给一些有缘人留着，看有没人认识的。这也是消费品的问题，更新换代太快。
