苹果电源适配器参数详解(新款苹果30W USB‑C 电源适配器评测)

 人阅读 | 作者奔跑的小羊 | 时间:2023-04-27 14:09

多年以后,当人们轻松实现“充电自由”,时不时会有数码自媒体搞回忆杀,缅怀那个大家一起吐槽iPhone出厂标配“五福一安”的时代。



有一说一,苹果官网确实是有大功率的充电器出售,而且各个功率段还是比较齐全的。至于价格,这里还是不提了。最近苹果官网将2018年上架的30W USB‑C 电源适配器也更新换代。我们花费重金购置,先评测后拆解,请大家拭目以待。
一、开箱展示




苹果新款30W充电器的包装一如既往,简洁优雅,清晰的传递出品牌调性和产品信息。




侧面贴纸印有多种语言的提示,中文是兼容USB-C设备,建议MacBook使用,包括一个可转换插头。




另一侧面的贴纸上则是一些参数介绍,摘录如下:
型号:A2164
输入:100-240V~0.75A 50/60Hz
输出(USB PD):20V1.5A 15V2A 9V3A




背部上面仍然印有多国语言的产品描述,往下是一个USB-C示意图,再往下是充电器给MacBook充电的示意图。底部贴纸上则印有条形码等产品信息。




将物品全部取出,分别是纸质托盘上新款30W充电器、说明书以及保修卡。
二、产品展示




拿起新款30W充电器,充电器外面有一层纸质保护层,整体大小还是熟悉的手感。虽然在氮化镓时代体积并不占优势,但还是会有很多人欣赏这种经过时间检验的经典之美。




这款充电器在外观方面还是家族式简约的苹果风格。光滑的白色聚碳酸酯外壳,周身棱角线均为圆滑过渡。输出端有一个USB Type-C的输出接口,接口依旧是白色塑料包裹。




从上向下俯视,虽然并非一体成型,但是这款充电器一眼看过去整体性非常强。

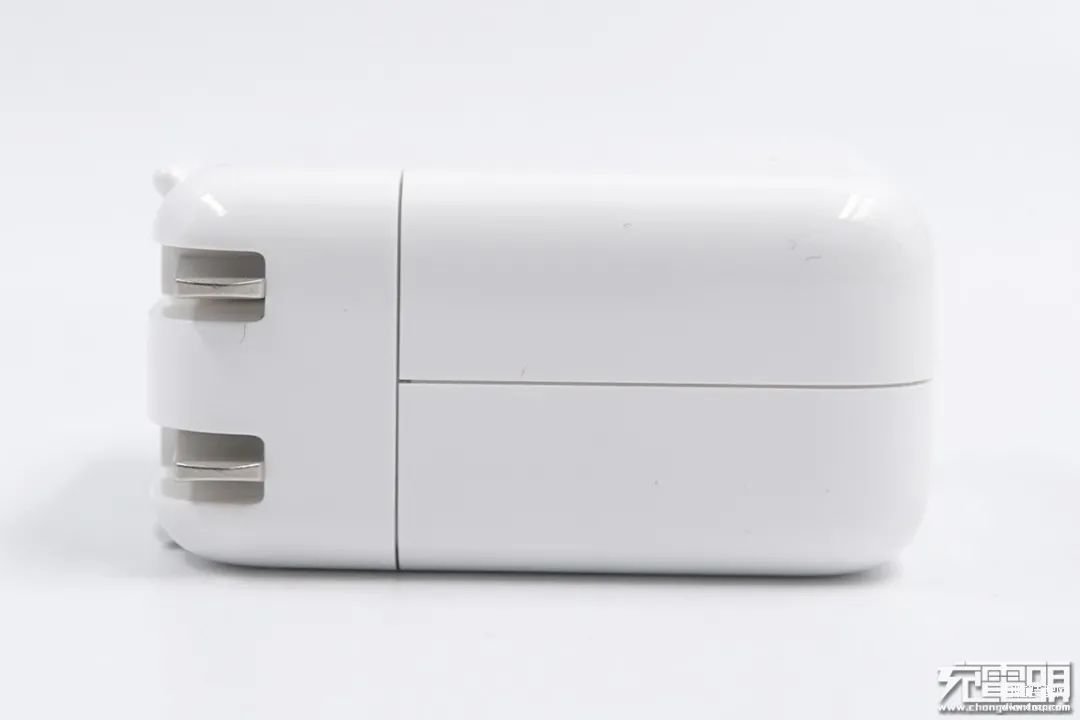

充电器外壳与旧款一样,仍然为两瓣式。AC插脚为可折叠设计,方便携带,减少刮蹭。




充电器底部使用多国语言印有参数,与包装盒上的信息基本一致。




换个角度,一横一竖两条线将此面分割成三部分,不甚雅观,可以说是设计为功能妥协。




什么功能?就是这个AC插脚可拆卸设计,用于可以根据自身的需求购买不同规格的插脚,如美规、欧规、英规等,出国旅游、出差很方便。




使用游标卡尺测得充电器的厚度约为28.69mm。




宽度为56.08mm。




长度为56.06mm。经过计算,新款苹果30W USB‑C的体积为90196mm³。




充电器重量约为99.7g,还是比较有分量的。
三、新旧对比




拿出实验室珍藏的旧款30W充电器与新款进行对比,左新右旧,几乎没有变化。




再对比下接口面,无非是左边新一点,使用痕迹比较少。




插脚对比也没区别,苹果的可拆卸插脚通用性还是很强的。




最后再对比下参数面。新款的语言种类多一些,参数上没有差别。
四、基础参数测试




测试环节,首先进行充电器协议测试,使用ChargerLab Power-Z KT002对新款苹果30W USB‑C充电器进行协议读取,这枚充电器支持PD2.0充电协议。




进行PDO读取,拥有5V3A 9V3A 15V2A 20V1.5A四个输出档位。




POWER-Z MF001是ChargerLAB开发的一款最新测试工具,集MFi线缆检测、电压电流侦测、变压器测试三大功能于一身,并支持客户端自行升级。也可以用这款工具测试苹果充电器序列号。
可以看到上面瓦数显示30W,变压器类型为PD,制造商Apple,ID为0x7003,序号C4H02920SKPPY18AP,名称30W USB-C Power Adapter,硬体1.0和韧体01030052。




通过MacOS的系统报告可以看到,充电器的各项信息与POWER-Z MF001检测出的信息一致,证明这是一款苹果正品充电器。
五、兼容性测试




iPhone11 Pro Max 支持USB PD和Apple2.4A快速充电协议,使用USB-C为iPhone11 Pro Max充电,功率为8.77V 2.41A 21.21W。




iPhoneSE2 支持USB PD和Apple2.4A快速充电协议,使用USB-C为iPhoneSE充电,功率为8.83V 1.27A 11.29W。




iPad Pro 11支持Apple 2.4A和USB PD快速充电协议,使用USB-C对iPad Pro 11充电,功率为14.74V 1.80A 26.66W。

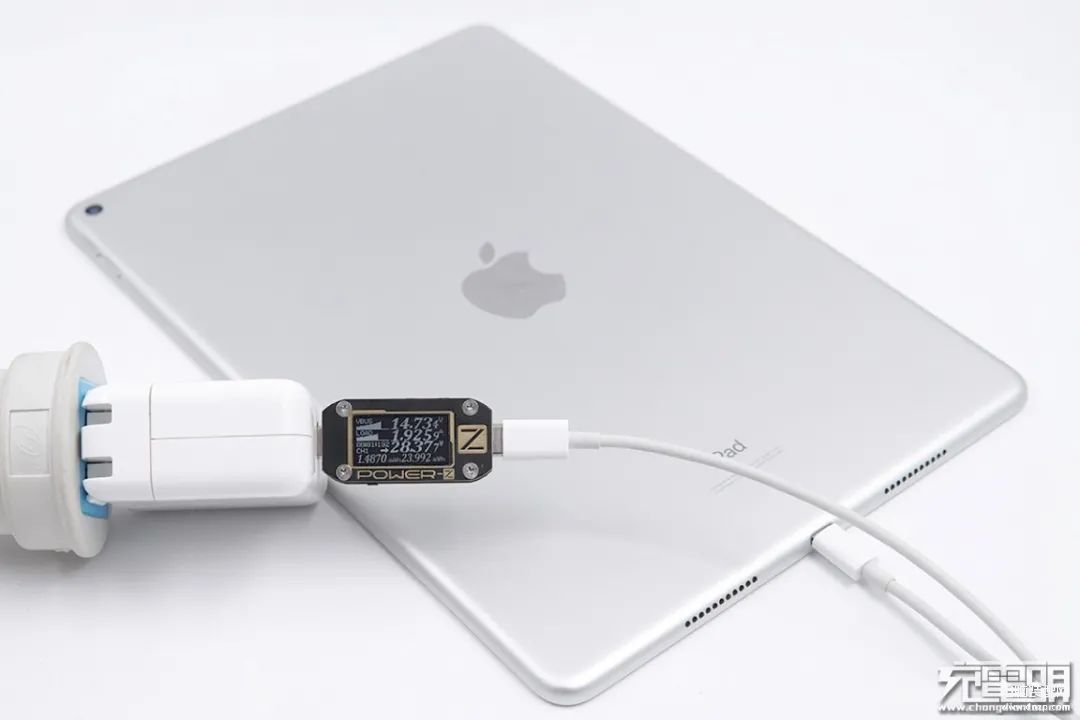

iPad Air 3支持Apple 2.4A和USB PD快速充电协议,使用USB-C对iPad Air 3充电,功率为14.73V 1.92A 28.37W。




Macbook Pro 13支持USB PD快速充电协议,使用USB-C对Macbook Pro 13充电,功率为20V 1.43A 28.79W。




Macbook Pro 16支持USB PD快速充电协议,使用USB-C对Macbook Pro 16充电,功率为19.99V 1.42A 28.58W。




小米 10 Pro手机支持PPS、QC和USB PD快速充电协议,使用USB-C对小米 10 Pro手机充电,功率为8.81V 1.77A 15.62W。




Switch主机支持USB PD快速充电协议,使用USB-C对Switch主机充电,功率为14.79V 1.03A 15.24W。




RAVPower RP-PB058支持USB PD快速充电协议,使用USB-C对RAVPower RP-PB058充电,功率为20.01V 1.56A 31.26W。




为了方便大家查阅,我们将所有测试数据整理成表格。苹果新款30W充电器可以握手大部分当下热门机型,可以说兼容性不错。
2018年发布的30W USB-C与部分设备存在兼容不佳的问题,通讯过程中会因为try.SRC信号将需要接收电力的目标设备判断成输出电力的充电器而拒绝充电。在充电头网多年的兼容性评测中,旧款苹果30W充电器的确对很多设备无法正常充电,证实了2018款苹果30W USB-C充电器存在普遍性的该兼容问题。我们会专门对新旧两款充电器进行对比并呈现给大家。




为了更直观的进行分析,我们将数据整理制作成为柱状图。排名靠前的是几款充电宝以及苹果自家的笔记本和平板电脑。排名最后的是OPPO和vivo家的旗舰。
六、温升




对新款苹果30W USB‑C充电器的温升进行测试,测试条件为在温度约为25℃的恒温箱中以20V 1.5A 30W的功率持续输出一小时的温升情况进行测试,一小时后,当前最高温度为54.7℃,温升上升了29.7℃。
七、最大输出测试




使用EB程控电子负载测试新款苹果30W USB‑C充电器最大输出功率,以0.1A为电流步进幅度,10秒为时间间隔,最终录得最大输出为19.75V 1.60A 31.6W。
八、满载稳定性




按照额定功率 20V 1.5A 满载进行稳定性测试,测试时间为一小时,测试过程中电压值呈水平直线,无明显波动情况,长时间满载也十分稳定。
九、纹波测试
新款苹果30W USB‑C 充电器在220V 50Hz交流输入的情况下进行了空载与重载的纹波测试,测试结果如下:



空载情况下:5V0A、9V0A、20V0A、15V 0A输出时纹波峰峰值为:56 mVp-p、48mVp-p、32mVp-p、32mVp-p;5V档位下的纹波表现较为凸显。



重载情况下:5V3A、9V2A、20V1.5A、15V2A,输出时纹波峰峰值为:56 mVp-p、40 mVp-p、40 mVp-p、32mVp-p;15V档位的纹波表现更优。
国家标准中充电器纹波要求是不高于200mV,新款苹果30W USB‑C充电器在220V 50Hz交流输入电压下,8个输出功率纹波峰峰值均低于200mV这个标准很多,表现不错。
充电头网总结
新款苹果30W USB‑C 充电器经典的外观,熟悉的手感,家族式的品牌调性配上昂贵的价格,不得不说这是一款值得说道的产品。就测试结果而言,变化最大的就是兼容性方面,解决了旧款与部分设备存在兼容不佳的问题。
在中国,特别是在深圳,数码配件无比丰富,花300多块去买一个性能普普通通的充电器并不是会过日子的表现。而在氮化镓快充飞速发展的当下,苹果这款产品从功率上讲恐怕比不上大多数氮化镓快充,价格上不必再提。那么这款产品存在的意义是什么?这背后的东西可以再写一篇文章,大家可以多想想。
