罗技g302怎么拆(罗技G302游戏鼠标拆解详述)

 人阅读 | 作者奔跑的小羊 | 时间:2023-04-27 11:02

高度成熟的引擎技术,使得现在的游戏鼠标已经很难再在性能方面做出本质性提升,虽然鼠标DPI数值一直在不断的提升,但却已无法对玩家的消费欲起到实质性刺激。为了提高市场占有率,各大品牌外设厂商逐渐将新品研发外观向外观和灯光设计方面转移,以便用直观的视觉感受打动消费者。

即便是瑞士巨人罗技也未能免俗,自G502游戏鼠标开始,罗技尝试在鼠标尾部增加LOGO灯光效果。G302游戏鼠标推出时,除去尾部LOGO灯光外,又增加了侧裙波点灯效。罗技G302内部做工是否如其外观表现一样出众?今天让我们一起来进行了解。

即将被拆解的罗技G302游戏鼠标

鼠标脚垫下方隐藏着三颗固定螺丝

自G1游戏鼠标之后,罗技将鼠标固定螺丝隐藏到脚垫下方位置。G302游戏鼠标也保持了这一设计传统,使用电吹风对脚垫时行预加热,然后再使用工具以尽可以低的角度,将鼠标底部的TEFLON材质脚垫取下,即可看到脚垫下方隐藏着的三颗固定螺丝,其中前脚垫下方两颗,后脚垫下方一颗,均为普通十字螺丝,使用改锥即可拆卸。

卸下罗技G302游戏鼠标底部的螺丝后,即可将鼠标底盘和上盖分离开来。与大多数罗技游戏鼠标不同,由于使用了特殊的结构设计,G302游戏鼠标上盖与底盘之前并没有排线连接,拆开了就是真正的拆开了。顺便补充一下,别看G300外形和G302完全不一样,但拆开后上盖与底盘之间也是没有任何连接线的简洁设计。

罗技G302游戏鼠标上盖与底盘分离

罗技G302游戏鼠标上盖展示

罗技G302游戏鼠标上盖结构较为复杂,远超该价位其它品牌游戏鼠标,大量的螺丝固定使人看起来非常有安全感,不过想要对其进行拆解则要麻烦许多,不光要拆下大量的螺丝,还要琢磨不同部件之间的安装顺序,才能将其完好拆开。

罗技G302游戏鼠标上盖部件展示

罗技G302游戏鼠标上盖由内固定架、中壳、后盖、按键板等四部分构成,所有连接全部使用螺丝固定,不仅连接可靠不易损坏,还能经受住多次拆卸。鼠标尾部LOGO灯光使用二色注塑工艺制作,相比传统的镂空LOGO,该工艺可以让LOGO边缘效果更加锐丽,呈现出黑白分明的效果。

罗技G302游戏鼠标滚轮采用一体式结构

罗技G302游戏鼠标滚轮放弃了之前MX518、G1等游戏鼠标上的复杂结构,转而使用原本只在罗技入门级鼠标产品上使用的中壳一体式滚轮,鼠标滚轮直接安装在中壳内,无论拆卸还是调节都较为麻烦,对于大多数用户来说这种滚轮几乎无法拆卸,即使长时间使用后出现滚轮刻度感变弱的问题,也很难通过调节钢丝角度的方法进行改变。

罗技G302游戏鼠标按键张力系统特写

按键张力系统动态展示图

罗技G302游戏鼠标左右按键支柱表面贴有TEFLON材质耐磨层,可以有效降低鼠标长时间使用后由于按键支柱磨损所导致的手感变化问题。罗技G302游戏鼠标增加了一个全新的“按键张力系统”,该系统主要是在按键支柱下方增加了一个卷簧,正常状态下卷簧会对按键支柱施加轻微的压力,可以避免按键支架与微动触点之间产生间隙导致“双响”问题发生,不过由于G302游戏鼠标采用分体式按键设计,自身的结构特点使其完全不会发生“双响”问题,按键张力系统的存会价值,更像是为了避免手指出汗变粘抬起的同时,带动按键板向上运动所设计。

在对罗技G302游戏鼠标上盖部分进行详细分析后,再让我们一起来看看罗技G302游戏鼠标的底盘部分。

罗技G302游戏鼠标底盘部分特定

罗技G302游戏鼠标外观设计上的最大特点,来自橄榄式的造型以及侧裙后方的波点式灯光效果。与传统鼠标相比,罗技G302游戏鼠标侧裙左右外凸严重,玩家必须花上较长的时间和精力进行适应后,才能熟练操控使用。

罗技G302游戏鼠标侧裙固定点特写

罗技G302游戏鼠标侧裙为可拆卸式设计,左右侧裙使用螺丝固定在鼠标底盘上,由于固定螺丝位置较为隐蔽,为拆解增加了一点点难度。即便将全部螺丝拆下后,由于几个固定支柱的存在,也无法顺利取下鼠标侧裙。

为了让鼠标侧裙具有透光效果 罗技G302游戏鼠标放弃了手感舒适的硬性橡胶材

由于无法使用硬性橡胶材质 罗技G302游戏鼠标侧裙外表面仅进行磨砂处理

罗技G302游戏鼠标侧裙依旧使用二色注塑工艺制作,但与大多数罗技鼠标不同的是,为了追求侧裙透光效果,G302游戏鼠标侧裙使用了透明塑料及黑色塑料两种材质制作,而非其它鼠标所使用黑色塑料及硬性橡胶材质,为了追求不同的色彩饱和度,G302游戏鼠标侧裙内还使用热熔工艺制固定了一小片蓝色滤光片。硬性橡胶材质的取消和过于凸出的左右侧裙,虽然让罗技G302游戏鼠标拥有了极富视觉冲击力的外观,但却是以付出使用手感大幅下降为代价所换来的。

罗技G302游戏鼠标侧键结构展示

罗技G302游戏鼠标侧键按键板的固定方式非常特别,按键板上部活动,底端使用两颗螺丝直接锁死固定在底盘上,按键板按下时依靠自身材质韧性进行变形。相比热熔固定及活动式固定,罗技G302游戏鼠标侧键将拆装容易和不易松动两种优点集于一身。

罗技G302游戏鼠标上盖和侧裙部分解完毕后,再让我们来看看鼠标内部的各个核心元件。罗技G302游戏鼠标主板采用不规则造型设计,以便能将主板装入内部空间较小的壳体内。

罗技G302游戏鼠标主板展示

为了尽可能降低鼠标电路复杂度,罗技G302游戏鼠标主板上的元件,除连接线以外全部为不可拆卸设计,包括连接侧键电路板与主板之间的软排线。罗技G302游戏鼠标主板采用双面走线单面布件设计,由于其所使用的元件整合度较高,鼠标功能相对简单,所以整体电路设计并不复杂。

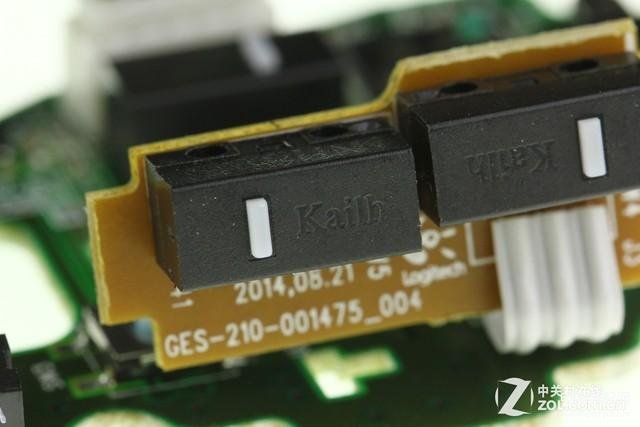

罗技G302游戏鼠标侧键使用凯华白点微动制作

罗技G302游戏鼠标DPI调节键使用凯华白点微动制作

罗技G302游戏鼠标侧键及DPI调节键均使用凯华白点微动制作,该微动手感与国产欧姆龙白点微动手感较为接近,触发压力较轻反馈明显。侧键电路板为单面板,微动一侧未涂装保护漆。

罗技G302游戏鼠标光栅滚轮及DPI调节键展示

罗技G302游戏鼠标滚轮依旧使用光栅结构设计,具有使用寿命长久,滚轮手感不易发生变化等优点。受到内部空间限制,G302游戏鼠标中键直接使用超薄贴片式微动,按键行程较短,手感生硬,虽然大多数用户很少有机会使用到鼠标中键,但对于一些制图、建模及其它专业级用户来说,贴片式微动所带来的手感负面影响极其严重。

罗技G302游戏鼠标主控使用ARM STM32L100单片机做为主控芯片

罗技G302游戏鼠标使用ARM STM32L100单片机做为主控芯片,该单片机采用ARM 32位CORTEX M3架构设计,最大运行频率可达32MHz,集成USB2.0控制器和128KB板载内存空间,足可应付罗技G302游戏鼠标这样的入门级游戏鼠标使用需求。

G302游戏鼠标使用罗技定制AM010入门级游戏引擎制作

相比侧裙取消硬性橡胶材质,罗技G302游戏鼠标的引擎更令人失望,作为一款官方零售价格249元的游戏鼠标,G302使用的居然是与G90、G100S等入门级游戏鼠标完全相同的AM010引擎制作,该引擎为安华高A3050光学引擎定制版本,硬件采样率为2500DPI。单就引擎性能来说,罗技G302游戏鼠标与其它同价位产品相比毫无竞争优势。不过想想比G302还贵的罗技G402游戏鼠标使用的也是完全相同的光学引擎,相信已经入手G302游戏鼠标的玩家们就会开心一些了。

罗技G302游戏鼠标完全分解

拆解总结:

作为一款专为RTS、MOBA类游戏所设计的产品,罗技G302游戏鼠标有着中规中矩的硬件性能和良好的操作灵活性,但过于凸出的侧裙,导致玩家上手难度增加,波点式侧透光设计元素的使用,虽然为鼠标带来了出色的视觉效果,但却是以牺牲了使用硬橡胶材质所带来的舒适手感为代价所换来的。249元的零售价格,却依旧配备与G90、G100S等入门级游戏鼠标完全相同的光学引擎,也是非常不厚道的。

罗技G302游戏鼠标上的按键张力系统更合适使用在一体式按键游戏鼠标上

整个鼠标最大的创新,当属其独有的“按键张力系统”,虽然使用在分体按键上时仅仅只能起到避免按键板被手汗粘起的作用。但从长远角度来看,按键张力系统实用性仅非如此,自2009年以后,MX518、G500等一体式按键游戏鼠标及其衍生版本,深受按键双响问题所带来的困扰,按键张力系统可将按键板进行轻微下压,能够彻底解决一体式按键游戏鼠标双响问题。
