问题背景:

目前的地面光伏电站项目,大部分的光伏区通讯设置都是采用光纤环网方式。为了保证光纤通讯的可靠性(某个设备故障时,不影响其他设备的通讯传输),一般都要去进行光纤环网通讯。在实际的设计和施工中光纤环网的实现方式一般有:

1、光缆直接环网;

2、光缆内光纤环网。

这两种方式的光纤接线方式是不一样,下面就以华为数采光纤环网的场景进行介绍。

光缆直接环网:

光缆直接环网,顾名思义就是连接不同设备间的光缆就是直接成环的,例如光缆放置:升压站交换机—数采1—数采2—数采3—数采4—数采5—升压站交换机

如下图的光缆布放方式:

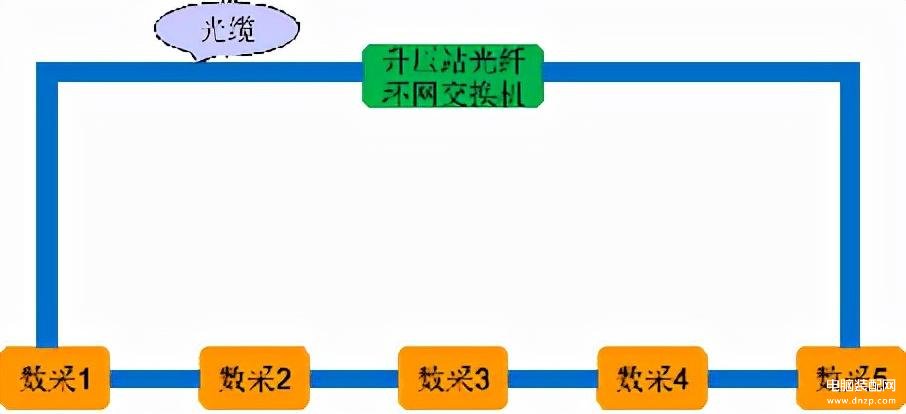

图(1) 光缆环网的示意图

这种光缆环网方案,数采的光纤接线比较简单,直接把两芯光纤插入数采光模块中的TX和RX中,只不过需要注意区分收发,即同一根光纤的一端接TX口一端接TX口:

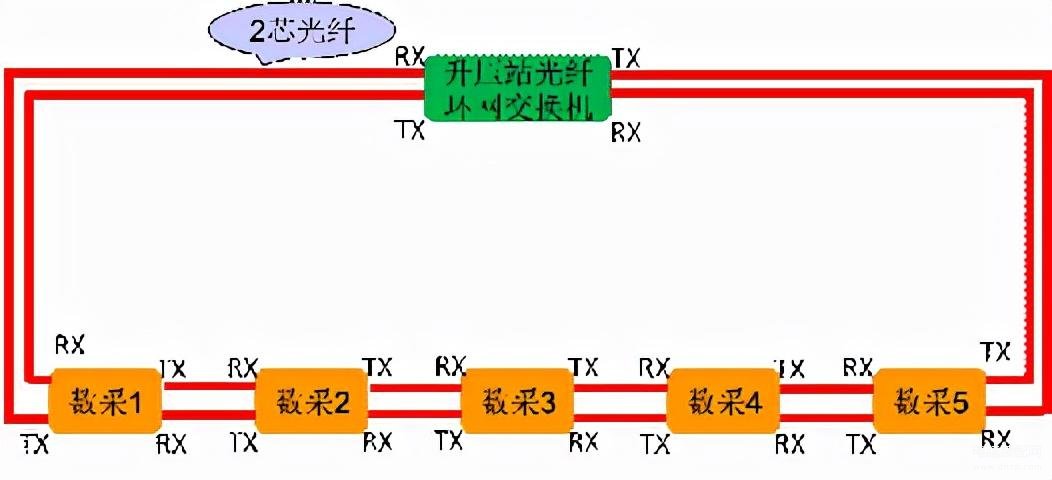

图(2) 数采光纤接线方式

光缆内环网:

所谓光缆内环网就是光缆实际布放时并没有形成环网,为了达到设备间环网的功能,我们需要在光缆内环网。

1、例如光缆布放方式:升压站交换机—数采1—数采2—数采3—数采4—数采5。

如下图的所示:

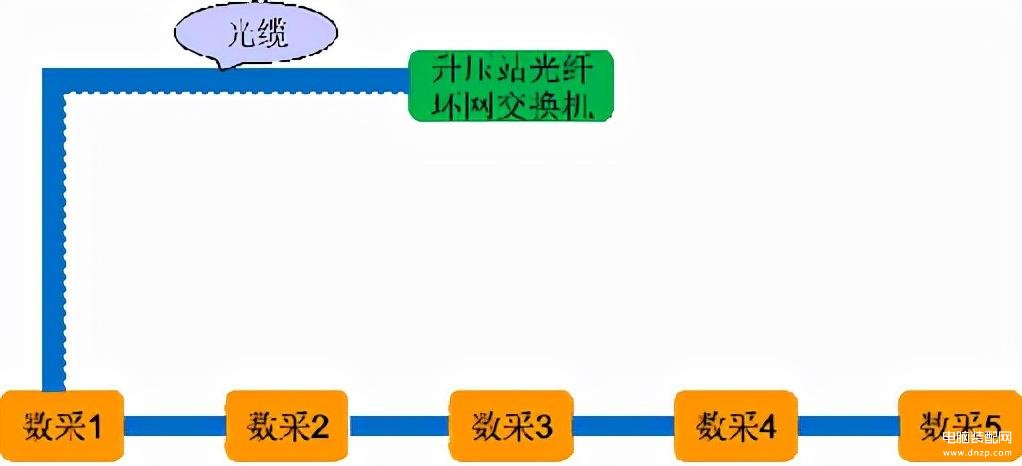

图(3) 光缆成线的布放方式

这种光缆布放方式,我们需要使用跳接方式实现数采在光纤内环网的功能,

例如:升压站—数采1—数采3—数采5—数采4—数采2—升压站。接线方式如下图:

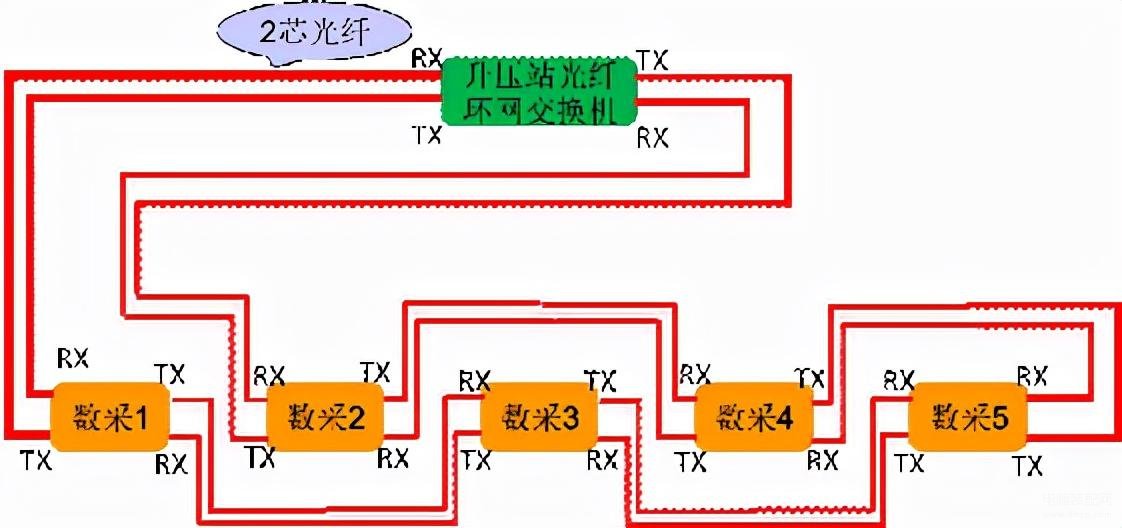

图(4) 光缆成线布放时光纤内环网的接线示意图

2、另外还有一种更复杂的光缆布放方式,例如某个数采内有3条光缆。

如下图的所示,数采3多了一条光缆连接数采6:

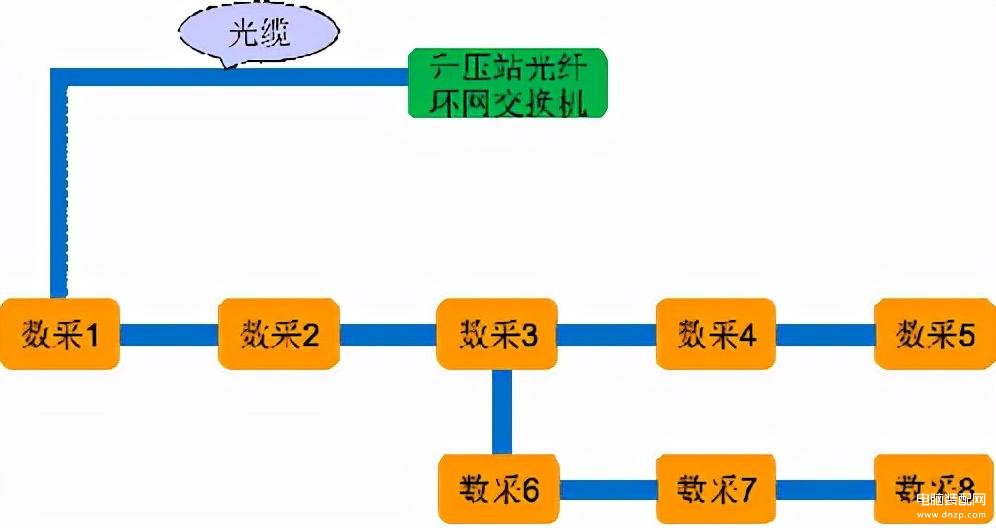

图(5) 数采3内有3条光纤时的光缆布放示意图

这种光缆布放方式,我们需要使用跳接方式实现数采在光纤内环网的功能,例如:升压站—数采1—数采3—数采5—数采4—数采6—数采8—数采7—数采2—升压站。

接线方式如下图:

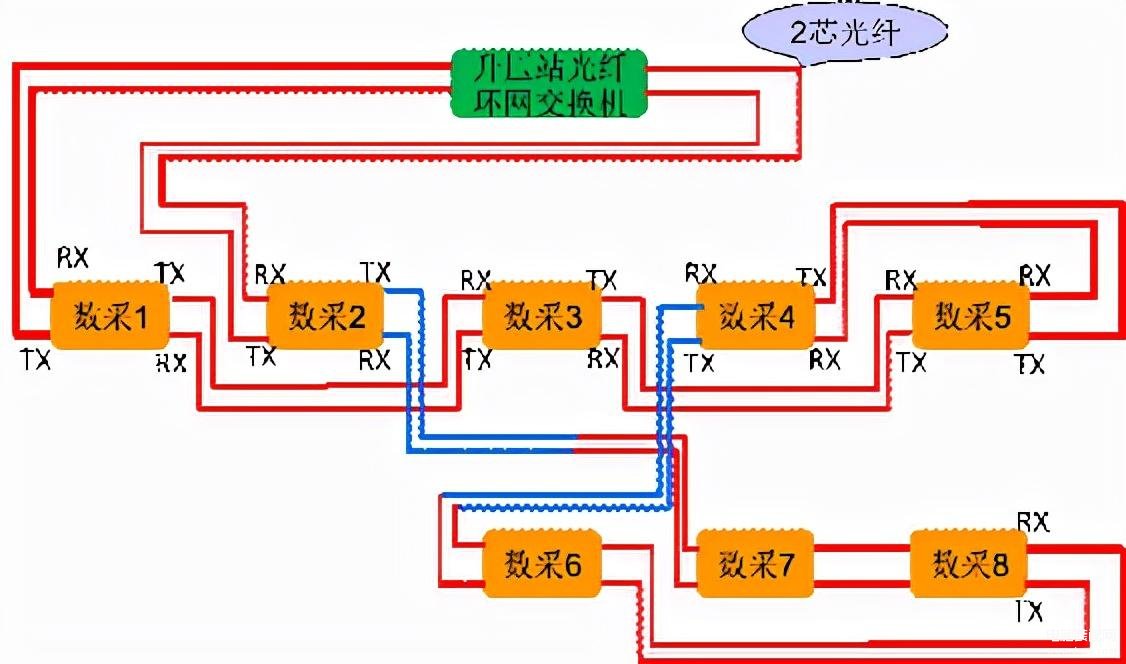

图(6) 数采3内有3条光纤时的接线示意图

综述:

根据上面的接线方式发现:

1、光缆直接环网时接线比较简单,每根光缆内只需要2芯光纤。同时可靠性最高(即使某根光缆断开,依然不影响通讯可靠性)。只是相比光线内环网多放1根光缆;

2、光纤内环网相比光缆直接环网,可以少布放1根回升压站交换机的光缆。但是每一根光缆内都需要用到4芯光纤。同时可靠性不如光缆直接环网(例如某根光缆断开,那么后面的通讯全部断链)。
