耳机左耳没声音是什么原因(华为AM115耳机一侧无声音的修复技巧)

 人阅读 | 作者奔跑的小羊 | 时间:2023-04-19 14:24

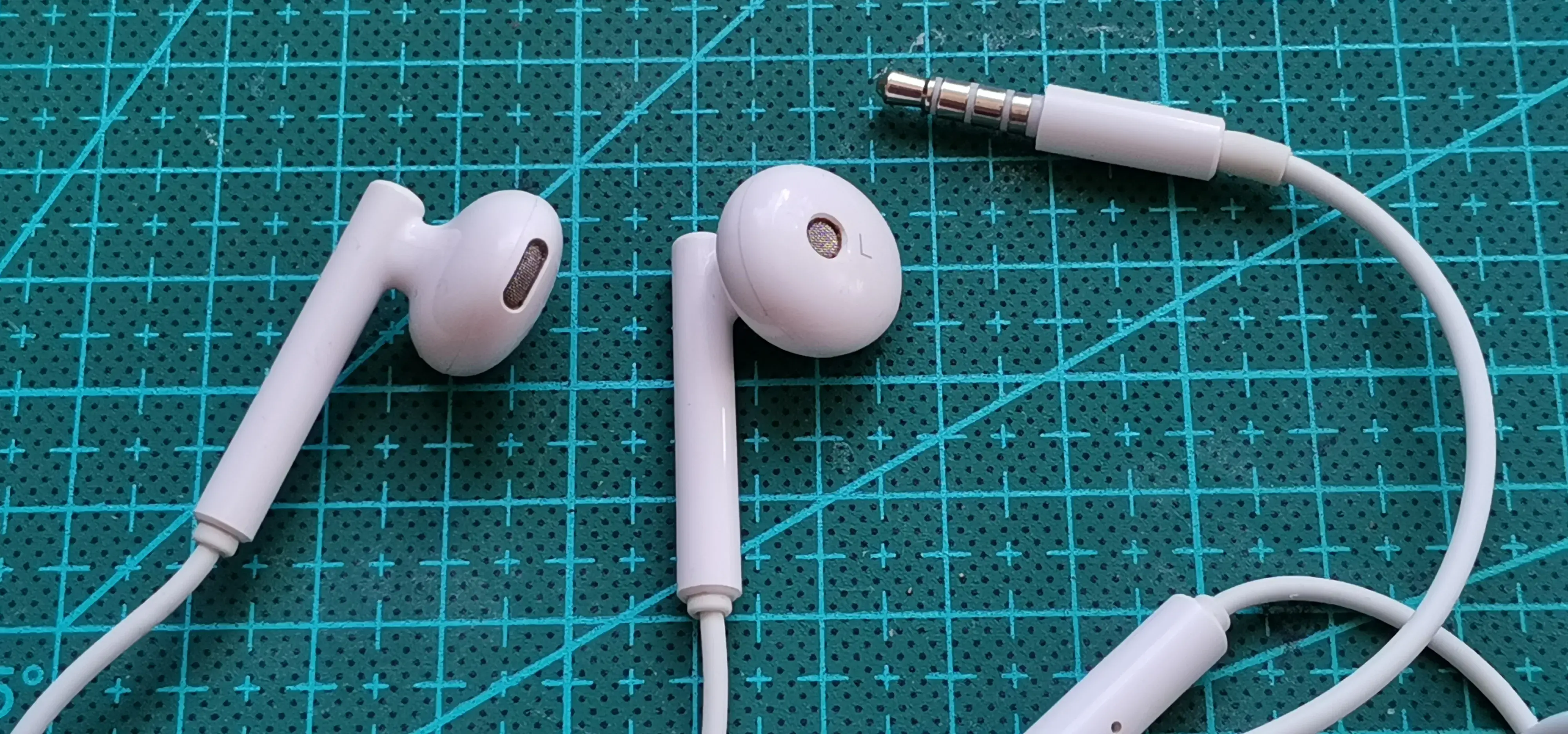

华为AM115耳机

前二年,华为商城买的华为AM115 耳机49元。近日右侧塞不出声儿了。看我是如何修复。

首先,判断故障点。

耳机插入手机,随便播放个音乐让正常的耳机出声音。然后,分别摇动不出声音耳塞和插头的根部,这步要仔细且耐心。捏住耳机线的根部沿线的方向向耳塞推,向插头方向推。通常断点地方在推的时候有可能接触上,会出声音,那么,断点就在这里了。耳机线在这三个根部断的概率极大。我这个耳机就断在了插头根部了。请看下图。

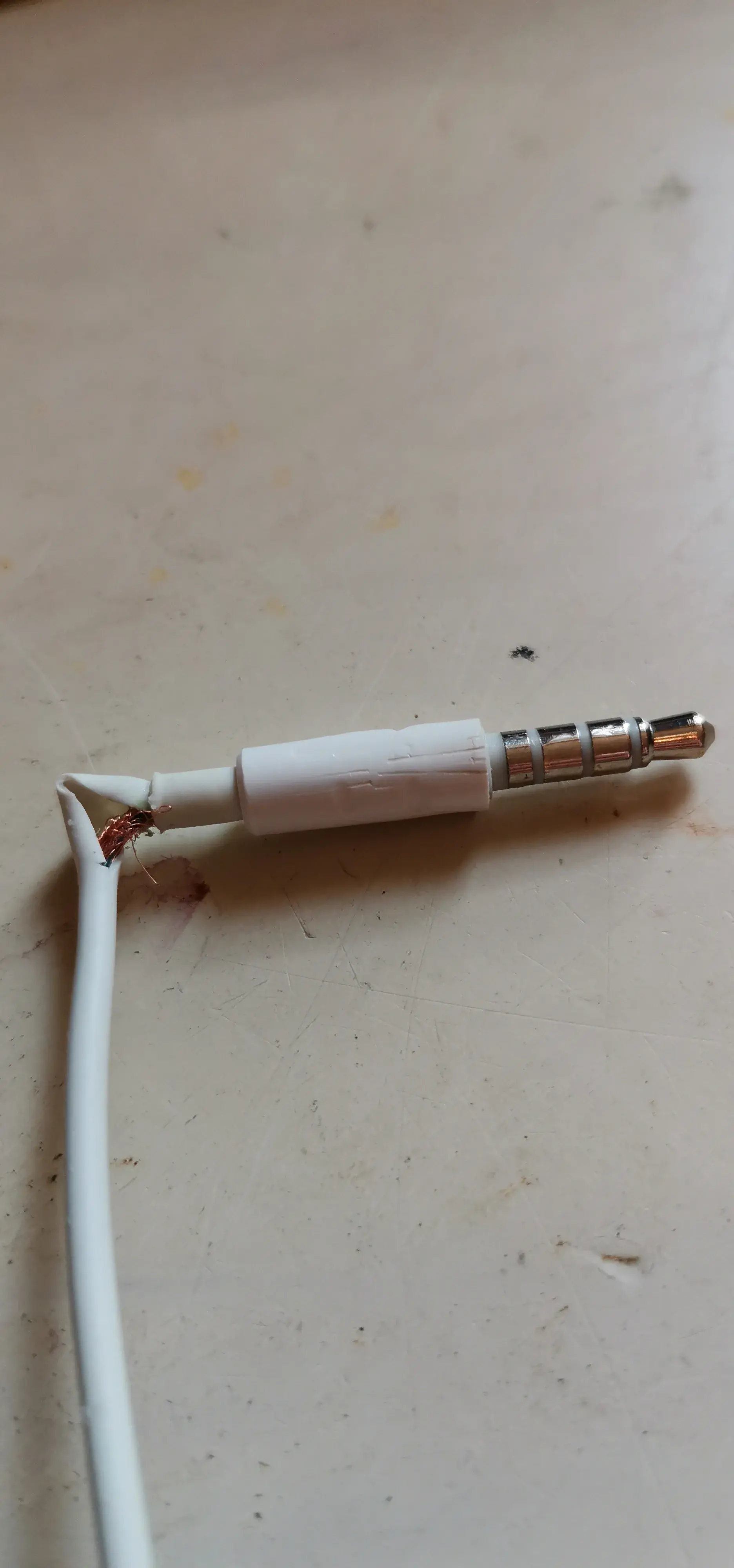

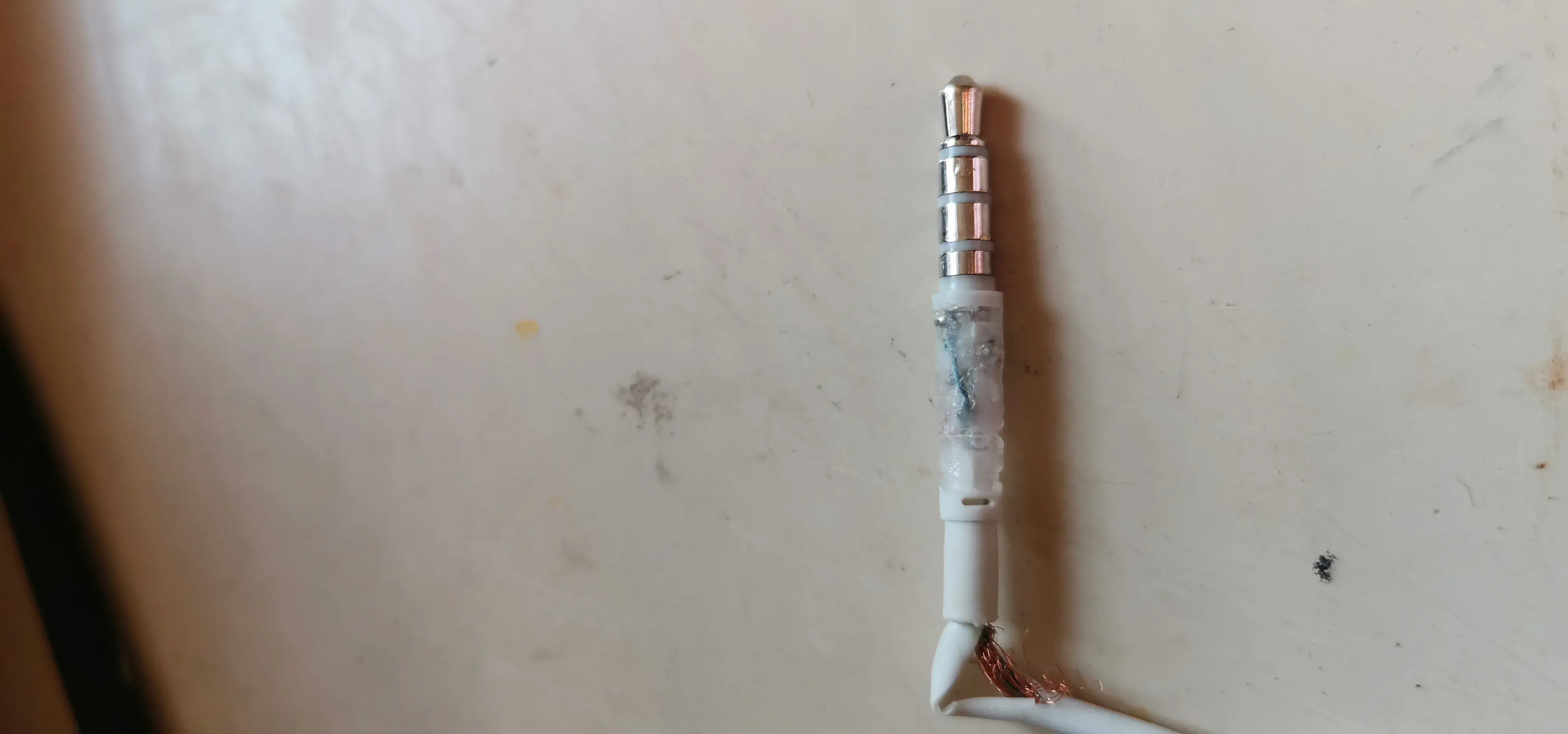

有断线

接下来,用美工刀切开可以看到有断线。用电热吹风机对插头加热,待插头外壳软化后,用钳子转圈夹,就能把插头的外壳脱开了。

脱去外壳的样子

可以看到,插头内有胶包裹。继续用吹风机(热风枪)对着有胶的部分加热,软化后用牙签剔除胶物。露出插头四个焊点。用手机拍照焊点的照片,分别记下焊点上线的颜色,方便后面重新焊接。

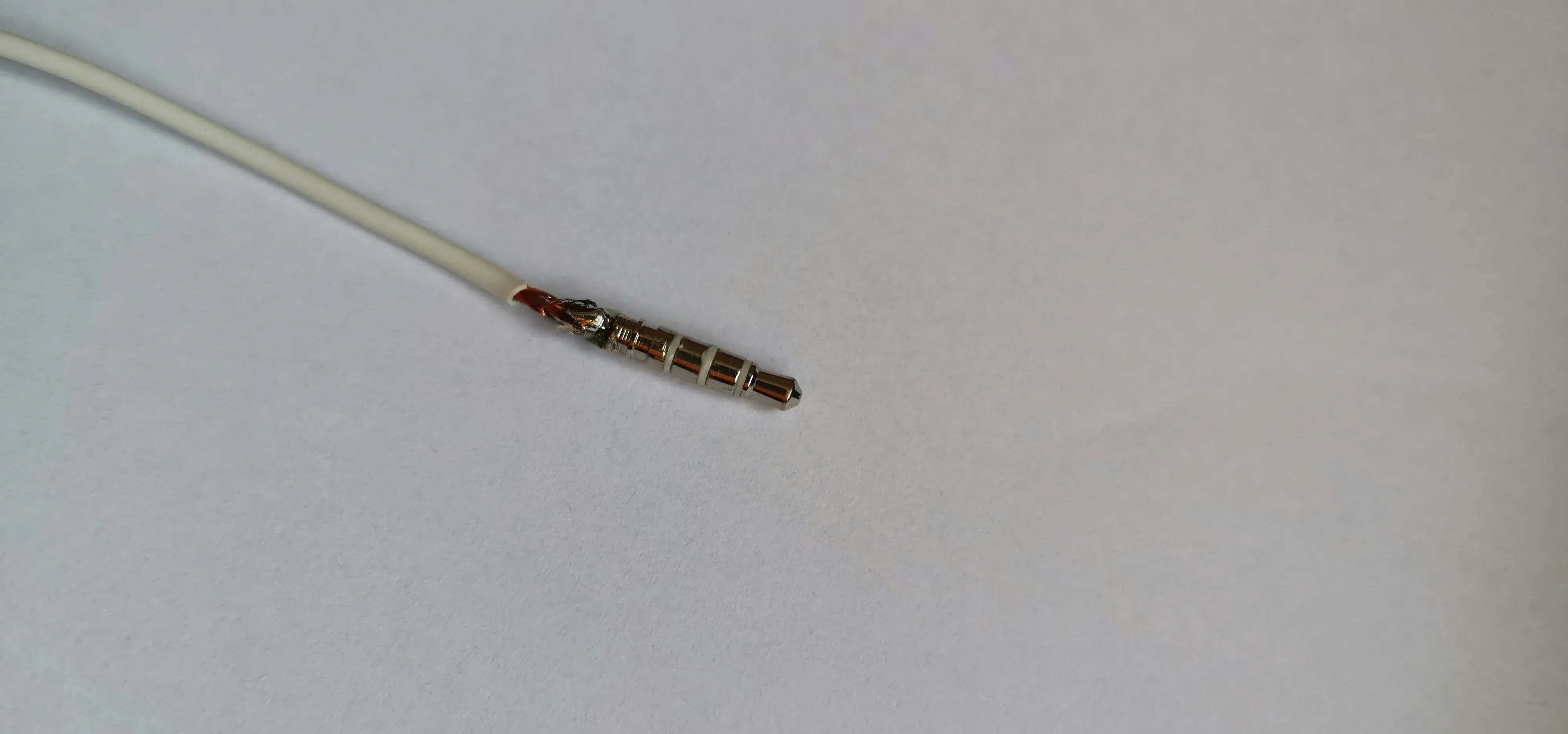

脱胶后的样子

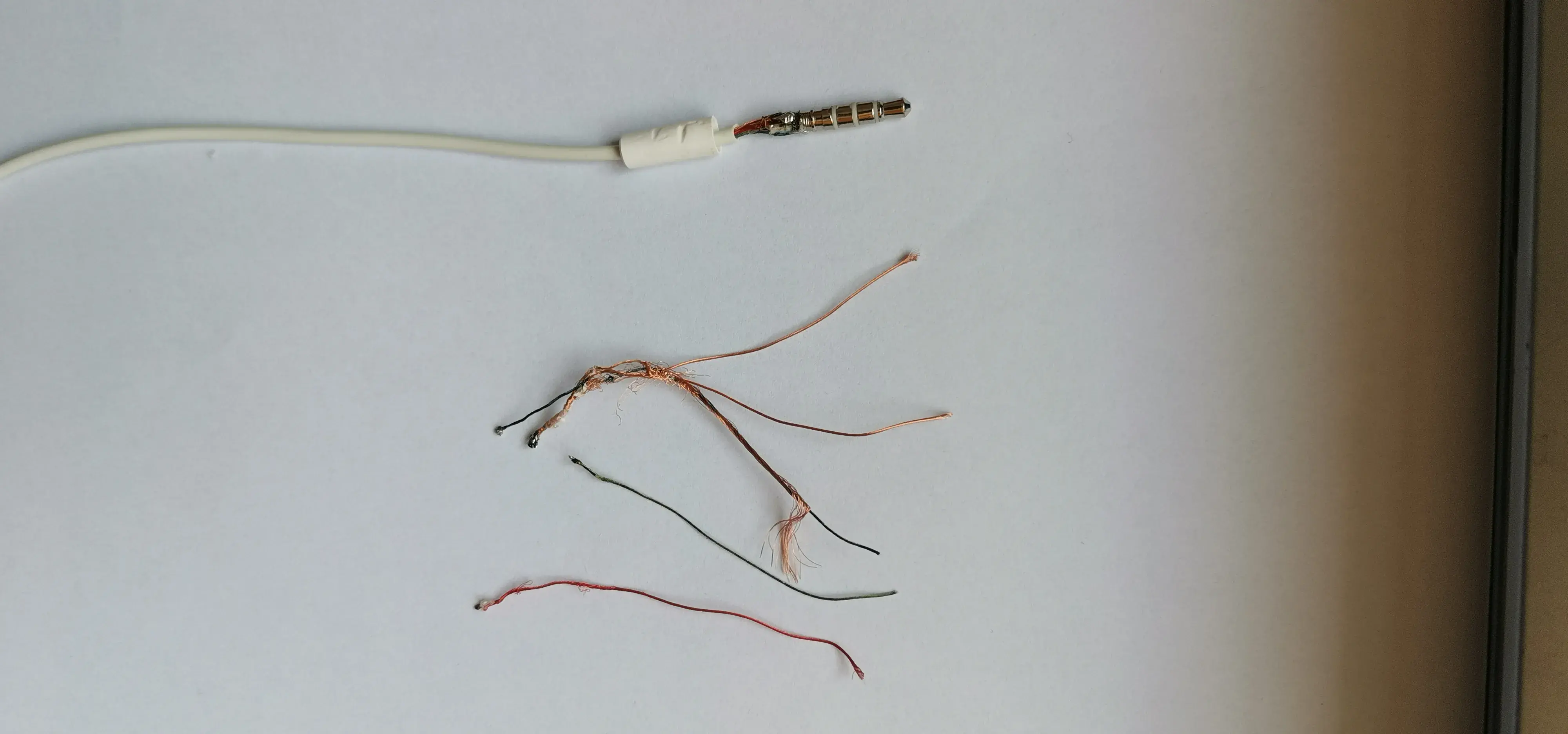

把耳机线焊下来。向后延5-10厘米剪断。剥出一点五厘米头。

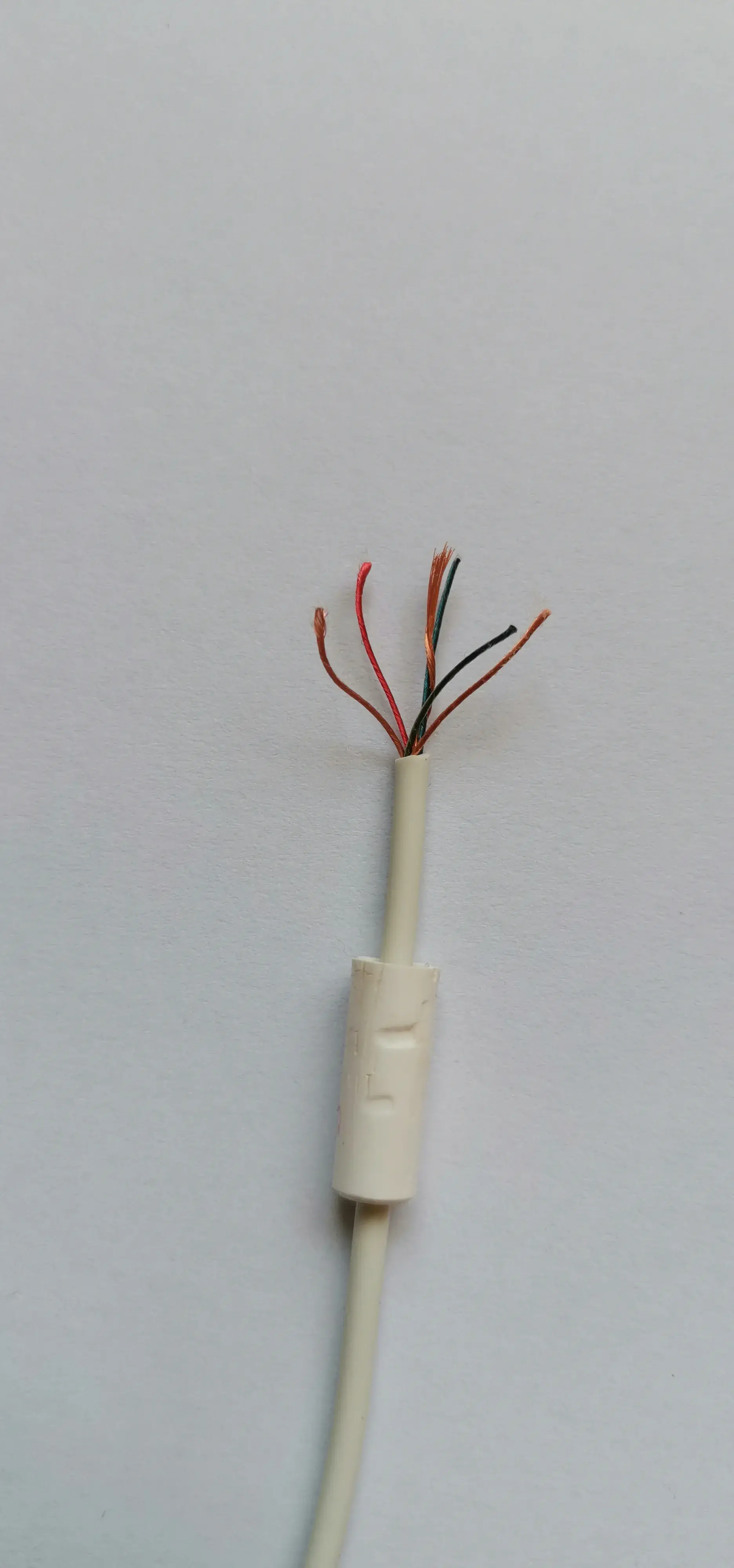

仔细看,它有五个头。分别是铜本色(实际就是漆包线)二个(很多细线组成),红绿蓝(很多细线组成,线芯由纤维组成)各一个。其中,蓝色线的外面包有铜线(实际也是漆包线),这蓝线是麦克风线。

重申一下,红绿蓝三条线,外面是带色的铜线(实际就是漆包线,漆的颜色不同),中间有个芯,是白色纤维,用来抗拉的,它的存在,很不容易吃锡。

因为所有的线都是漆包线,所以要用小刀轻刮每个头的前端,转着圈刮,大约二毫米,不能多了。提前上好锡。不上锡根本焊不上。将铜本色二个头和蓝线的外部铜线合在一起成为一个头,这样只有四个头了。分别是红绿蓝铜。对照原来的焊点焊接下就好了。

如果没记录,可参考下图焊接。

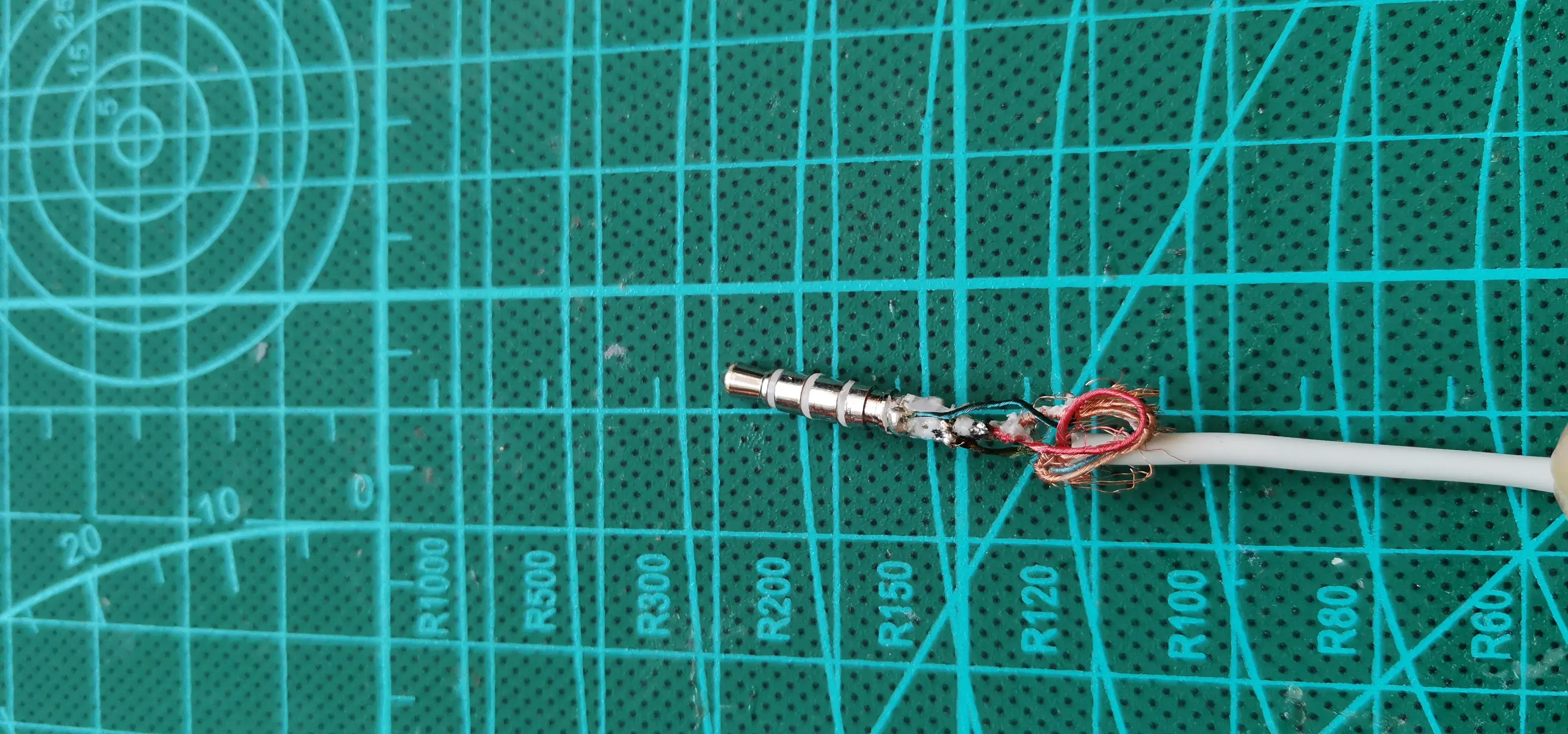

焊接好后的样子

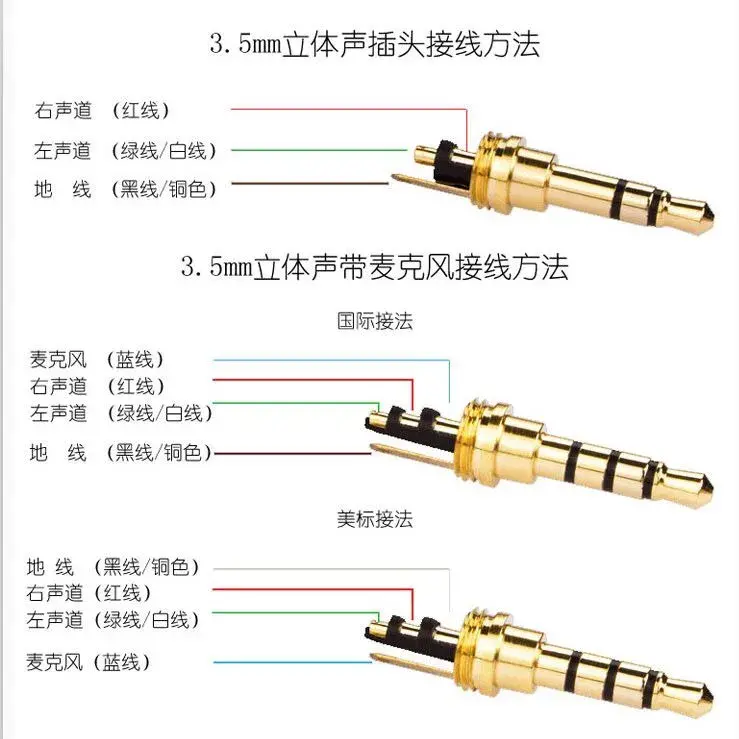

接线图

用万用表测试各焊点和插头端的连接,不要有断路和短路。再插入手机试下,声音正常。

用热融枪打胶,趁热推上外壳,完美。

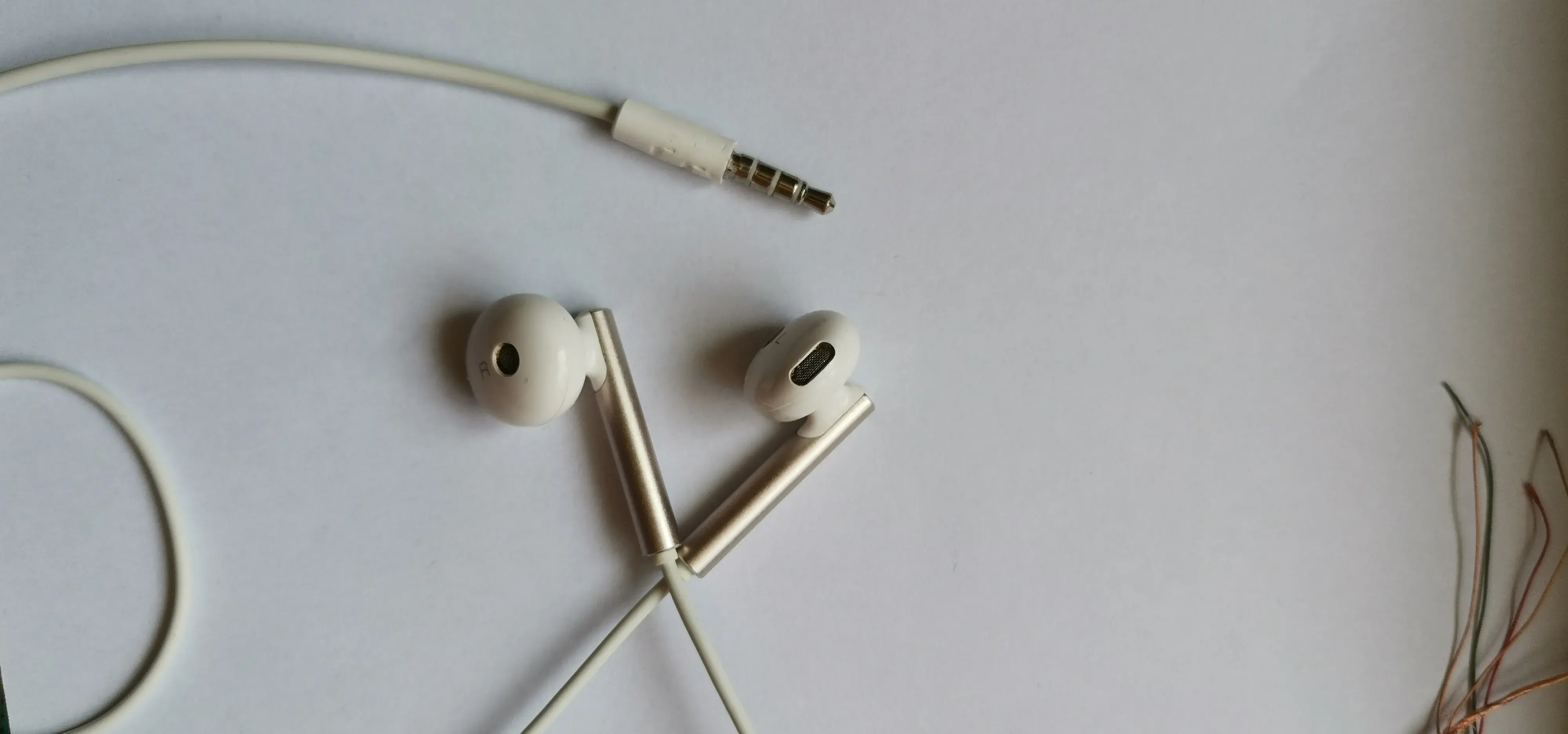

修复后的样子
