speaker是什么接口(计算机内部硬件接口知识分享)

 人阅读 | 作者满天繁星 | 时间:2023-04-15 16:25

计算机内部接口要稍微复杂一些,连接的成功与否关系到计算机能否进入工作状态,这里就花一点篇幅介绍一下主机内部的连线接口。

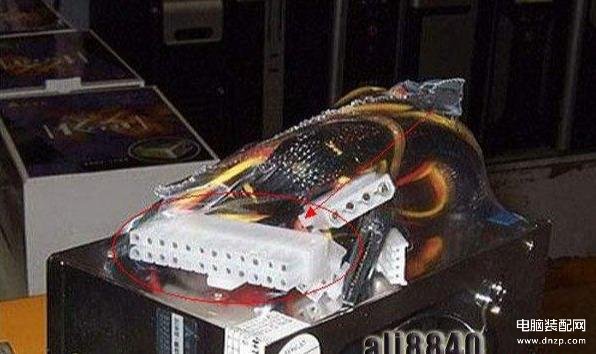

计算机的主板是靠电源供电的,首先要把电源插头平直地插入主板CPU插座旁边的二十芯电源插座。插入时注意插头与插座是否在同一方向上。





CPU是计算机的心脏,由于耗电量较大,系统需单独为CPU供电,在CPU附近有一个四芯电源插座,连接时将电源输出端的那个正方形四芯插头插入。这种四芯电源插头除了连接普通的IDE设备外,还可给机箱风扇或显卡供电,有些计算机连接需要进行转接,只要将输出端的公头插入连接端的母头就可以了。

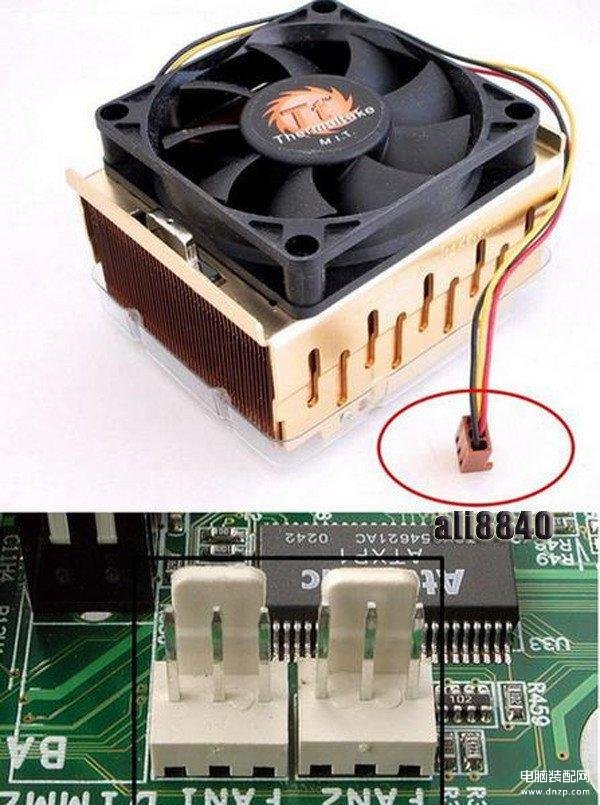

由于CPU工作为度极高需要加装散热器和散热风扇,将散热风扇的电源插头插入主板上CPU附近的CPU FAN上就可以为风扇拱供电。





计算机的显卡也装有散热风扇,其接头多为三针(主板提供)或二针(显卡提供)。因此,如果购买的是三针电源接口的散热风扇,就在主板CPU插座附近找到这样的标有SYS的插座,然后按两边的凸起对准方向插入。如果是二芯插头的风扇直接插在显卡的供电接口上即可。

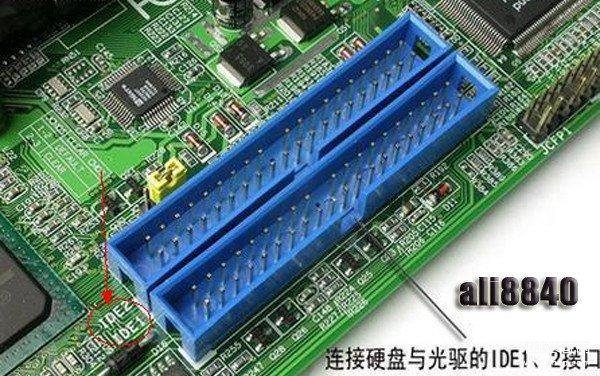

计算机读取数据的设备为光驱和硬盘等。在主板上一般都标有IDE1、IDE2,通常硬盘连接在IDE1上、光驱连接在IED2上。IDE设备工作需要两类连线:即八十针的数据线(光驱有四十针的)和四芯电源线。连接时,将数据线蓝色插头一端插入主板上的IDE接口,再将另一端插入硬盘或光驱接口;然后把电源线接头插在IDE设备的电源接口上。由于数据线及电源线都具有防插反设计,插接时不要强行插入,一般是不会出现差错的。

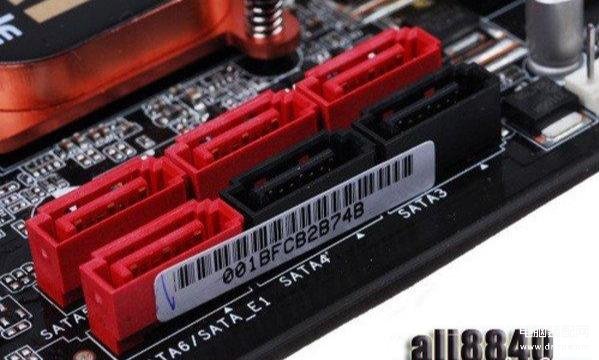

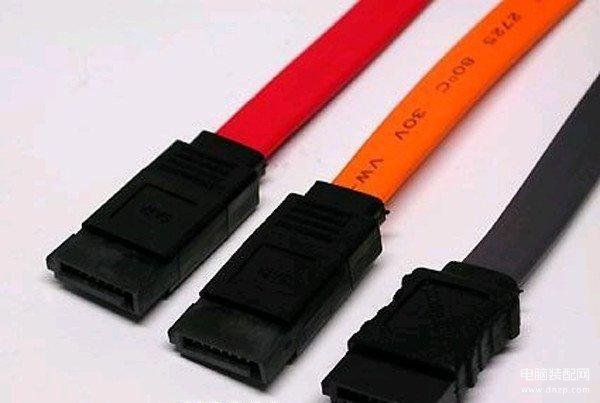

由于SATA硬盘的大量使用,支持SATA硬盘的主板上都标有SATA1、SATA2等硬盘的数据线接口,通过扁平的SATA数据线(一般为红色,也有黑色的。)就可与SATA硬盘连接。













此外,机箱内部还有许多连线插头,目前计算机的机箱面板上都提供了至少两个USB接口。而USB连线得插头就是连接前置USB接口和主板的。每组USB连线大多合并在一个插头内,连接时找到主板上标注USB1234的接口,依照主板说明书上要求的顺序插入即可。

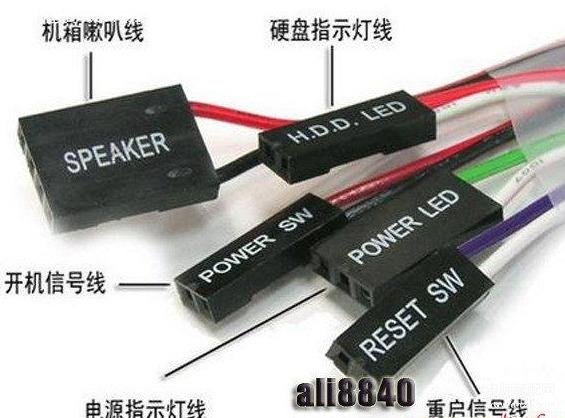

计算机的开机按钮下是开机信号线,开机信号线一般为白色和大红色,上边标注有SW的两针接头组成。只要将接头插入主板机箱面板插线区中标注有PWR字符的金属针上即可开机启动计算机。

重启动是计算机刷新硬盘数据的重要过程,而传递重启信号的连线标是注有Reset SW的两针接头,它连接的是主机面板中的Reset按钮。这组接头的两根线一般为蓝色和白色,将其插到主板上标注了Reset的金属针上即可。

计算机读写硬盘时,硬盘灯会发出红色的闪光,以表示硬盘正在工作。而机箱面板中标注HDD BLED的两针接头就是它的连线,将这两根红色和白色线绞在一起的接头与主板上标注HDD LED的金属针连接。

当计算机出现故障或开机时机箱喇叭会发出鸣笛声,而机箱喇叭连线标注的是Speaker,该接头是几组接头中最大最宽的那个。该接头的连线一般为黑色和红色。将这个接头插入主板上标有Speaker或SPK的金属针上(注意红色接正极,即“+”插针,黑色接负极,即“-”插针)即可。

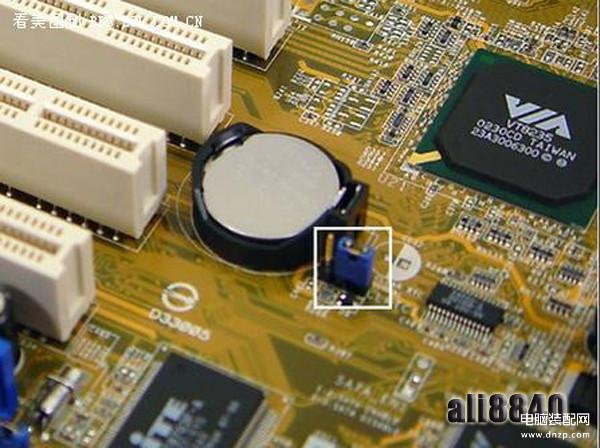

计算机的主机内还有一个很重要的接口就是跳线接口,它很小,一个为蓝色,连接的是两根或三根金属针。跳线虽小,作用很大。三针跳线一般把三个针脚按照位置分别命名为1、2、3。当用跳线帽连接1和2两个针脚时表示开启或接通,当连接2和3两个针脚时则表示清零或者屏蔽。最常用到的跳线功能就是BIOS跳线和声卡跳线,操作原理同上。当BIOS受损或超频过度导致机器不能启动时,就把BIOS跳线(在圆形的CMOS电池附近)从1、2针脚上拔下来,插在2、3针脚上一会儿再插回1、2针脚,这样BIOS就被清零了,相关设置恢复到出厂时的状态。





对于集成声、显卡来说,用跳线帽将1、2针脚接通表示启用该功能,当使用硬声卡或独立显卡时,则可以用跳线帽接通2、3针脚来屏蔽集成声卡或集成显卡。

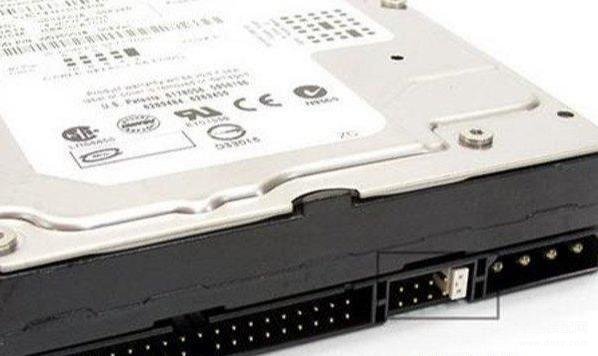

对原装多个硬盘或光驱的用户来说,就需要重新设置主盘和从盘。在硬盘和光驱上都会有相关的跳线设置图,并根据Master为主盘(接在数据线最远端)、Slave为从盘(接在数据线中间)的原理,按照厂家提供的图示去设置。





值得一提的是,在连接上述的这些硬件接口时,最好释放人体上的静电,以免静电击穿硬件芯片或损坏电路。释放静电的方法很简单,把双手放在墙壁上或摸摸自来水管即可。连接机箱插头时,要尽量用力均匀轻缓,以免蛮力弄歪插针。在连接电源线和数据线时,要注意的是硬盘和光驱等IDE设备“红红相对”原则,即电源线的红线和数据线的红线方向对应。计算机的主板接口或跳线中标有特殊颜色的接口,要注意相同颜色的硬件进行相连。比如使用PS/2接口的硬盘和鼠标,只能连接同样为颜色的接口。
