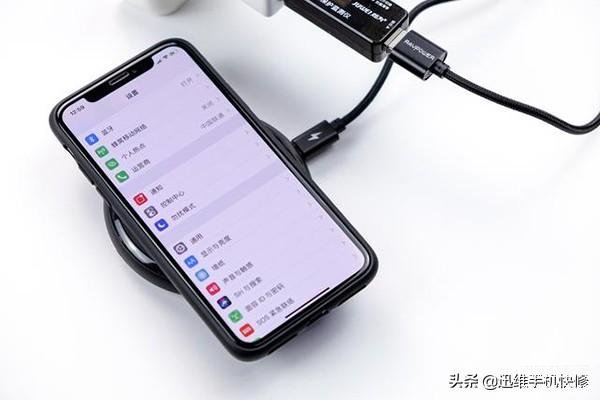

收到头条粉丝寄修的一iPhone X，故障描述说手机插充电器无反应，不充电。



维修过程：

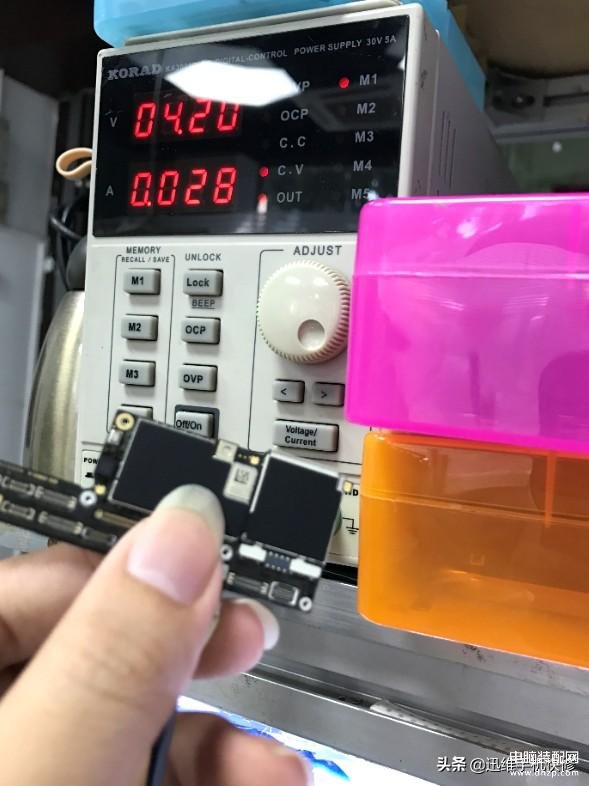

拿到机器后，首先测试确定故障，接充电器无反应，没有充电电流。拆机，取出主板，接可调电源发现接电漏电28毫安。



主板有漏电还不能充电，有可能就是不能充电造成的接电漏电。

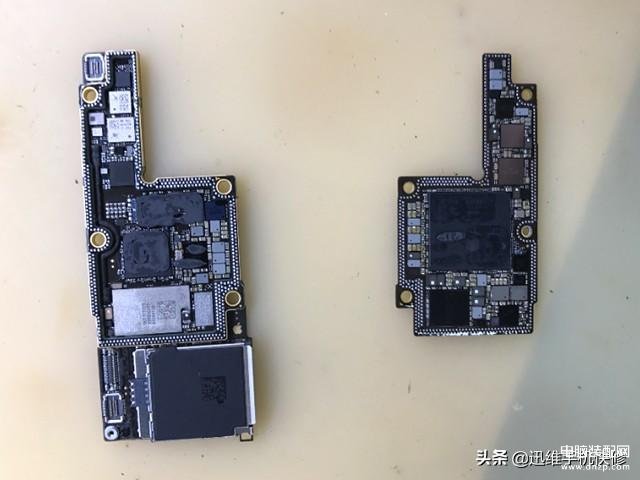

将主板分层，看一下是AP部分，还是逻辑部分漏电。



分层后测试，AP部分接可调电源还是一样漏电28毫安，判断故障就是在AP部分。接电就漏电，主供电供给的元件有问题就会出现接电漏电的现象，结合不能充电的故障，有很可能是充电电路有问题才导致的。

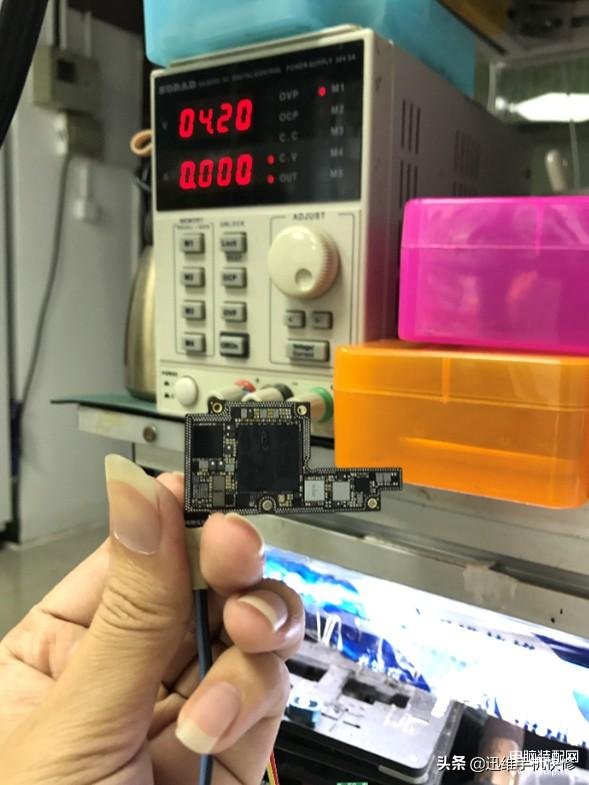

拆掉充电芯片U3300后，接电不漏电了。



更换充电芯片后，故障依旧，看来故障不是充电芯片问题，是在充电芯片电路上。

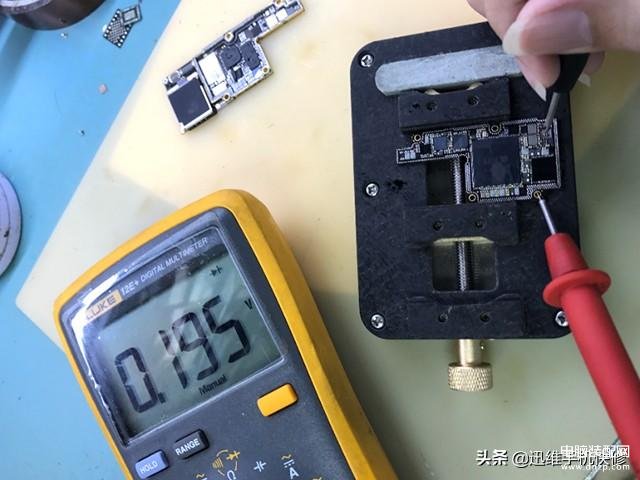

拆掉充电芯片U3300，测量焊盘对地阻值中发现，A6脚位的 TIGRIS_PMID1 对地阻值只有195。

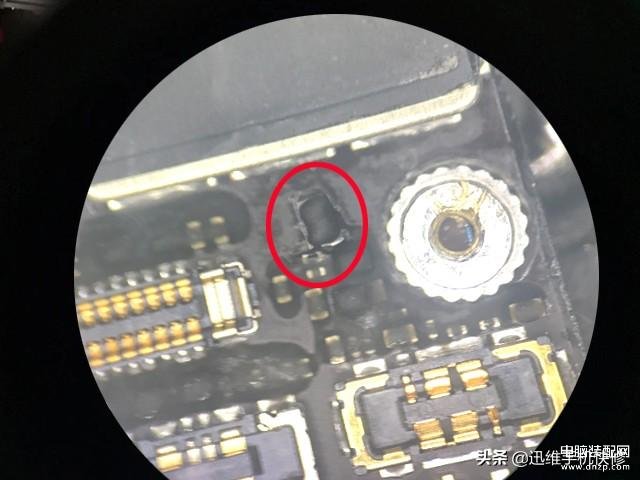

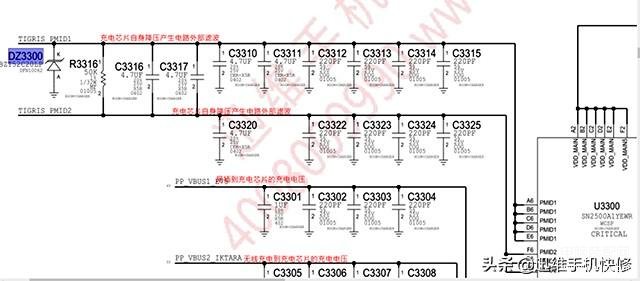

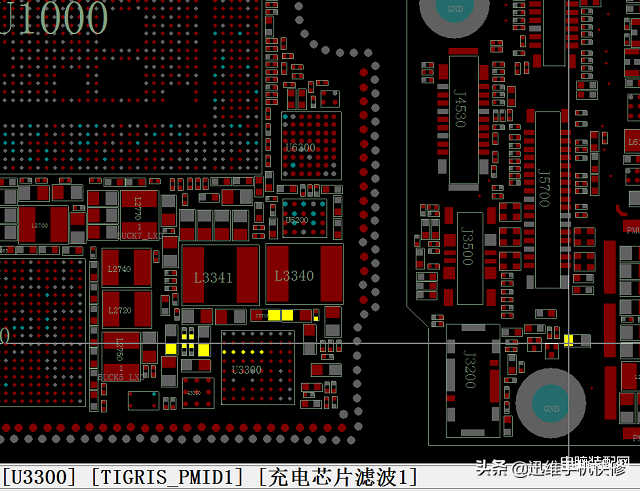

打开鑫智造查iPhone X电路图，检查中发现是DZ3300损坏导致的。

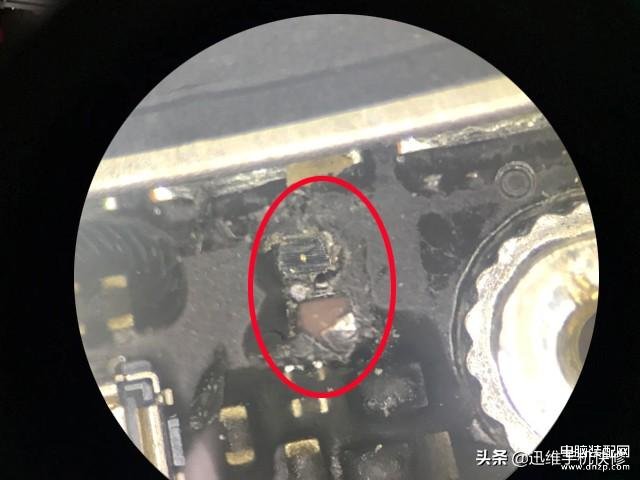

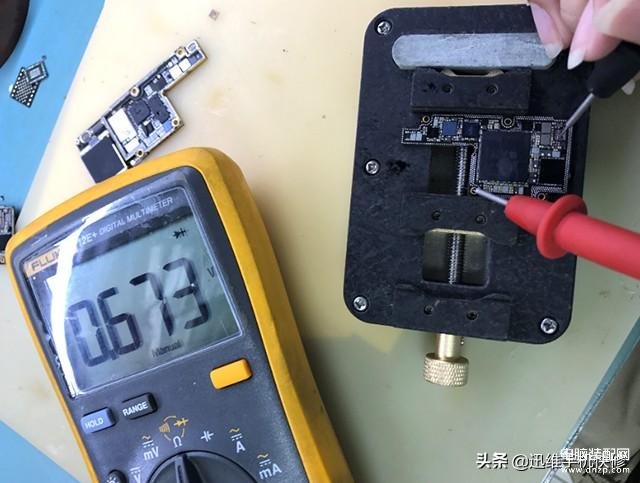

直接挑掉DZ3300，对地阻值恢复正常。





更换一个好的DZ3300。

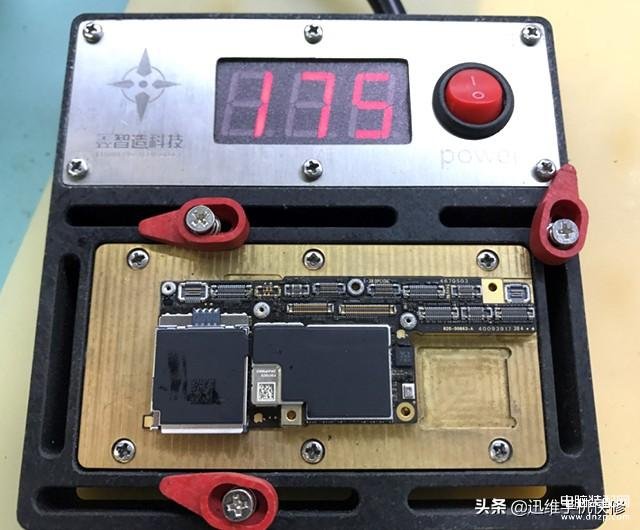

装回充电芯片U3300 ，贴合主板。



维修结果：

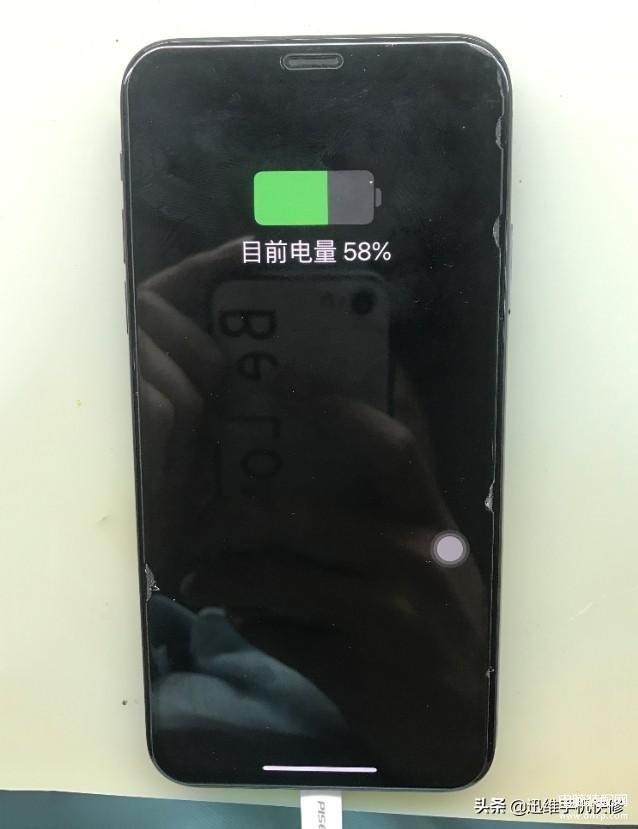

装机测试，充电恢复正常，功能正常，维修到此结束！



此故障是DZ3300损坏造成的接电漏电28毫安，不充电故障。
