堆叠是什么

堆叠(Stack)是指将多台设备通过专用的堆叠口连接起来,堆叠系统由多台成员设备组成,主交换机(Master)设备负责堆叠系统的运行、管理和维护,其他成员设备在处理业务的同时可作为主交换机的备份。一旦主交换机设备故障,系统会迅速自动选举新的主交换机,以保证业务不中断,从而实现了设备的1:N 备份。进行必要的配置后,所有设备虚拟化成一台“ 分布式设备”。使用堆叠技术可以实现多台设备的协同工作和统一管理,对外表现就像一台设备一样。



堆叠有什么好处

1、强大的网络扩展能力,堆叠增加交换机的背板带宽,增加端口数量;

2、堆叠后设备统一成一台设备,统一配置,十分方便;

3、增加设备的冗余备份能力,保障网络的稳定性。

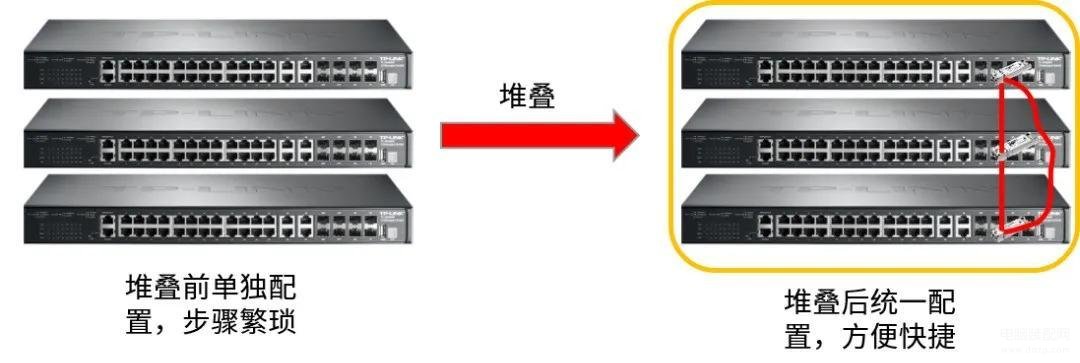

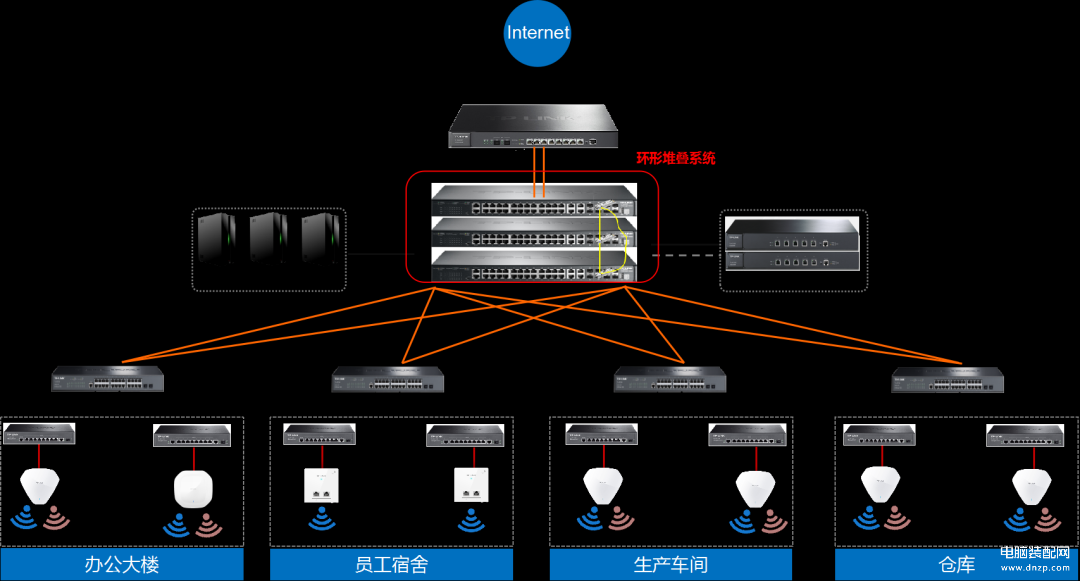

堆叠功能特别适合在大型交换网络中使用,如图:



堆叠的类型

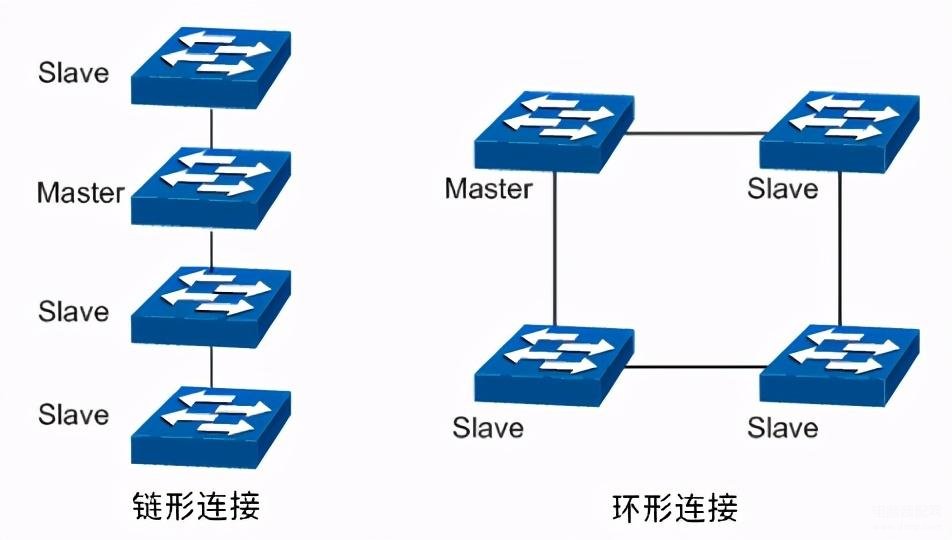

堆叠可以分为环形堆叠和链形堆叠,环形堆叠稳定性更高。链形连接对成员设备的物理位置要求较低,主要用于成员设备物理位置分散的组网。

环形连接比链形连接更可靠。因为当链形连接中出现链路故障时,会引起堆叠分裂;而环形连接中某条链路故障时,会形成链形连接,堆叠系统的业务不会受到影响。



如何配置堆叠

1、堆叠前准备

准备三台出厂状态下的TL-SH8434交换机,三根1米万兆SFP+电缆TL-TC532-1用于连接交换机的堆叠口。

2、堆叠口配置

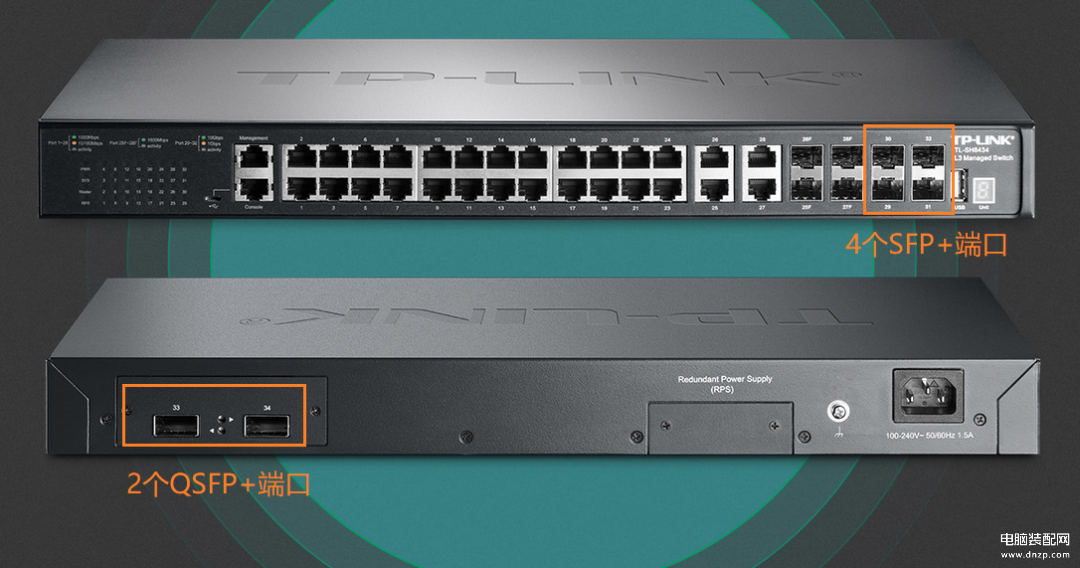

TL-SH8434有6个端口可以配置成堆叠端口,其中4个万兆SFP+和2个QSFP+端口,如图:

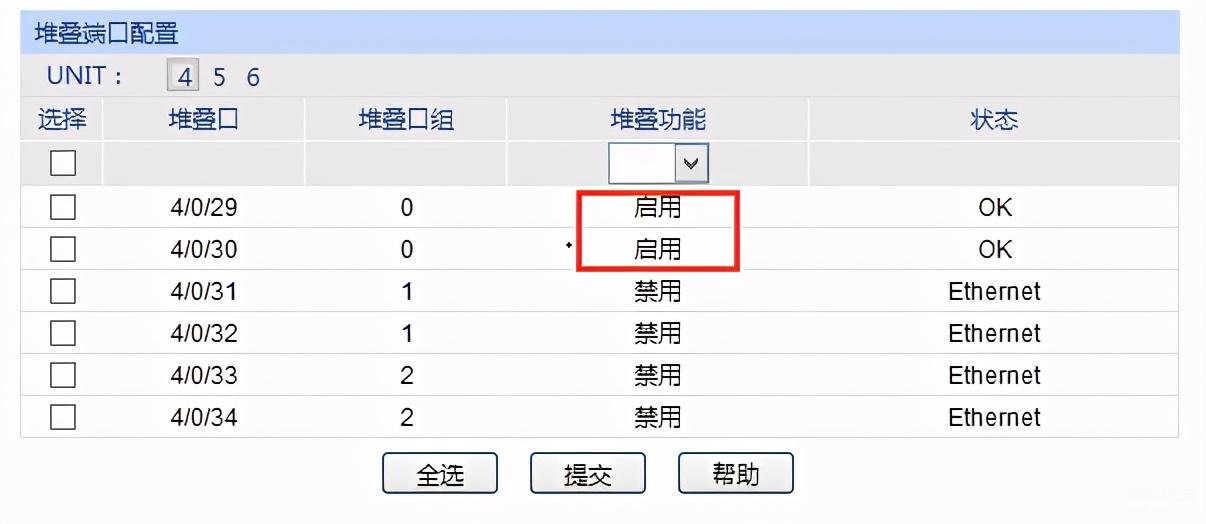

首先,在“堆叠功能—堆叠管理—堆叠配置”界面设置堆叠口,将选中的堆叠口状态设置成启用,本次选择将交换机的29.30口设置成堆叠口。



在进行物理连线之前分别配置三台交换机:

1、设置堆叠名称:在“堆叠功能—堆叠管理—堆叠配置”页面设置堆叠名称(可选操作);

2、设置堆叠口:在“堆叠功能—堆叠管理—堆叠配置”页面中将堆叠口状态设置为启用(必选操作);

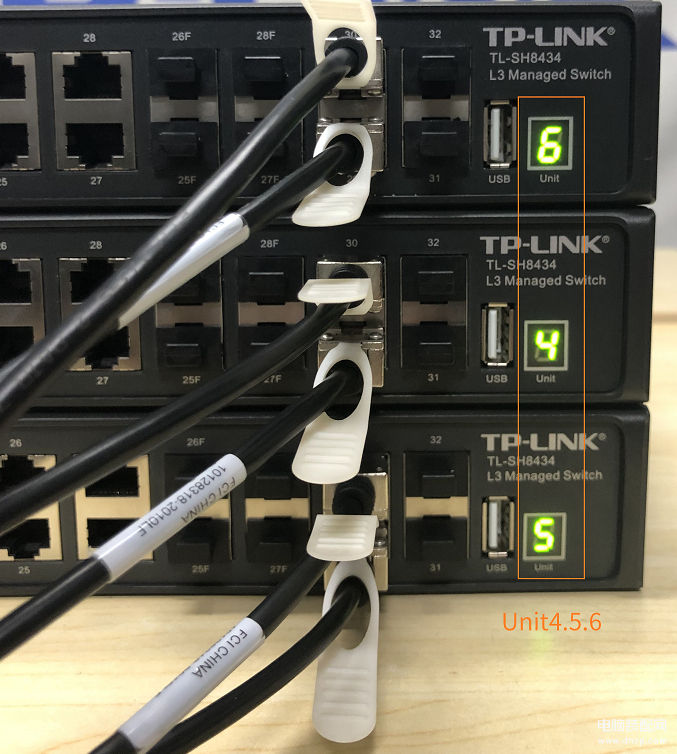

3、配置堆叠编号:在“堆叠功能—堆叠管理—堆叠成员配置”页面中分别设置三台交换机的堆叠编号为4、5、6。(可选操作)

备注:每台设备独立配置,配置之后请记得保存配置。

3、物理连线

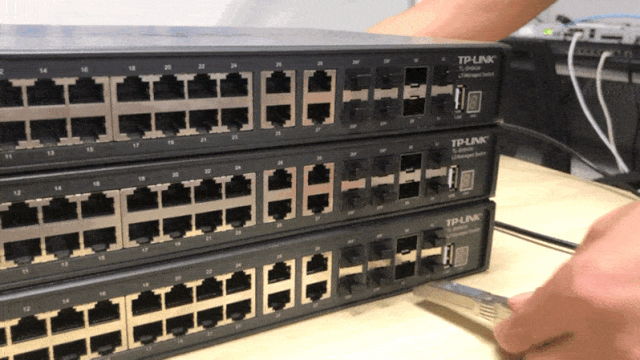

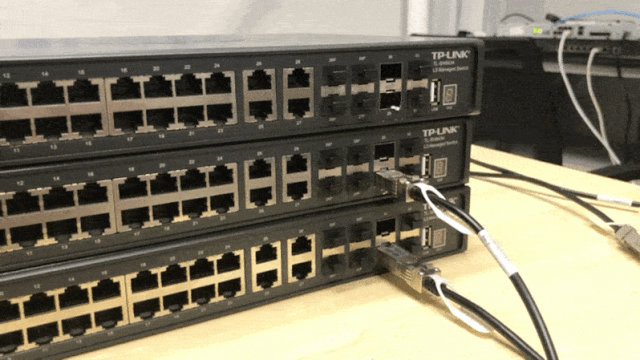

将三台交换机分别设置后保存配置后断电,然后按照链式或者环式的连接方式进行物理接线。

▼链式连接:



▼环式连接:



4、设备上电

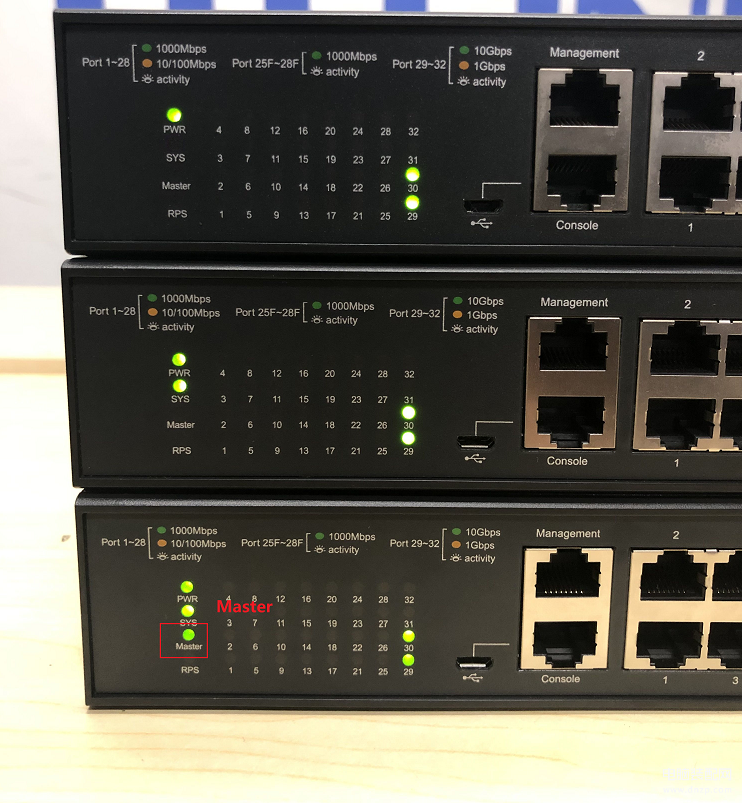

物理连接后,给设备上电,堆叠开始形成,堆叠后只有作为主交换机的“Master”指示灯会亮。





堆叠系统形成后,用户可以通过任意成员设备的端口登陆堆叠系统。堆叠后的配置分为全局配置和端口配置,涉及到端口相关的配置会在相应的界面显示不同Unit,通过选择不同Unit来配置不同交换机的端口。

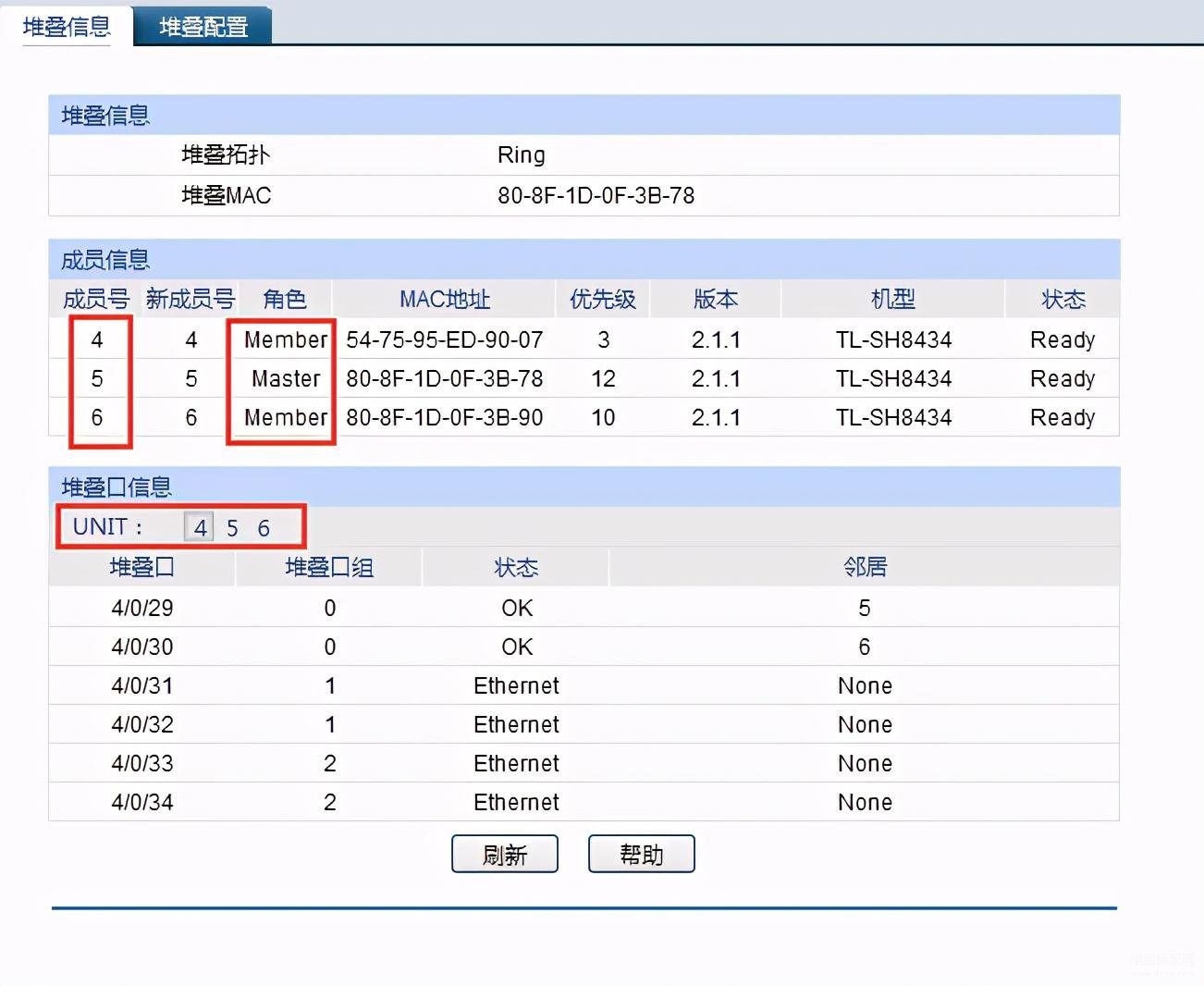

堆叠信息展示:



备注:堆叠大概需要花费两分钟。

你可能关心的问题

1、QSFP+口可以用千兆或者万兆光模块电缆吗?

不可以,只能使用对应的端口速率的模块。

2、配置堆叠有什么注意事项吗?

堆叠的设备型号和软件版本要求一样;

堆叠后全局配置会沿用Master设备的配置。

3、堆叠之后是采用哪个MAC地址进行通信?

堆叠后是采用Master设备的MAC通讯。

4、堆叠口的光模块可以热拔插吗?

可以,重新插入之后设备会重启重新推举Master。
