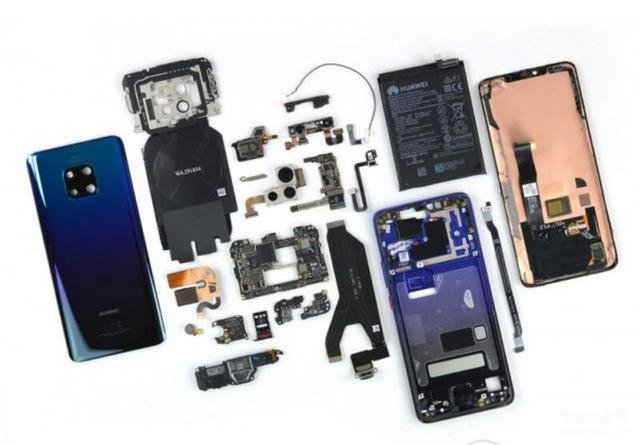

华为Mate20Pro 发布有段时间了，大家就对于他的内部构架充满了好奇心，很想看一下Mate20Pro的内部构造。

---

首先，Mate20Pro具有几个特色，第一个是拥有2K分辨率的AMOLED曲面屏幕，像素密度为538ppi。并且拥有屏下指纹解锁和3D结构光结构。第二个是搭载7nm处理器麒麟980。第三个无疑是徕卡三镜头了，但是不同以往的是，将2000万像素的黑白镜头，变成了2000万像素的超广角镜头。另外两个镜头参数为4000万像素广角镜头和800万像素长焦镜头。第四个是双向无线充电。

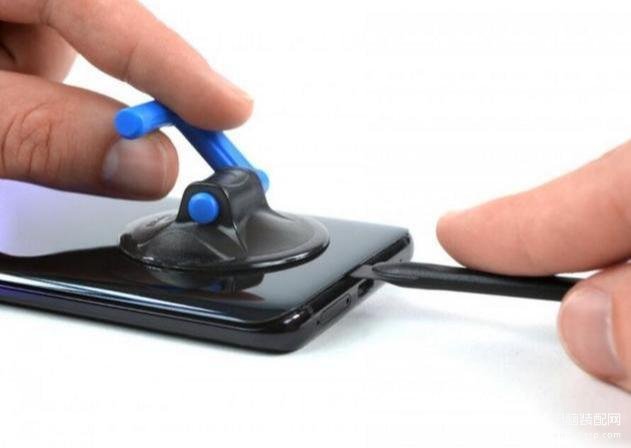

打开后盖看到的就是双向无线充电线圈，它能够充当接收器和发射器，给自己充电或者给其他电器充电。拆除八颗螺丝后，就将中框组件拆了下来，上面不仅有线圈，还有NFC天线和LED双色调闪光灯。

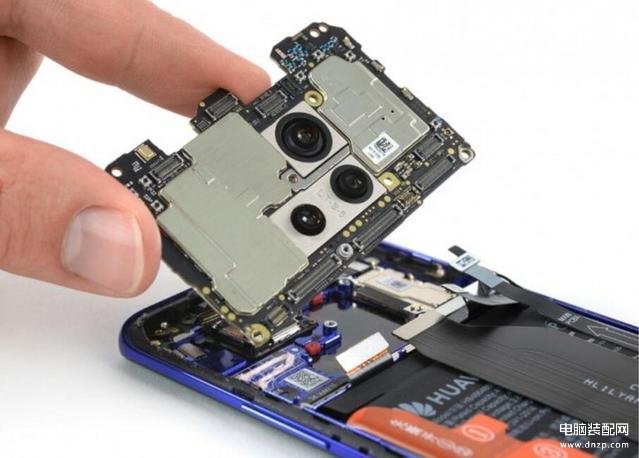

主板没有线缆进行连接，总共使用了9条柔性电缆将它固定到位，还留有一根天线电缆。使用了小电板，让电池的空间更大。这个也是无奈之举，因为3D面部解锁硬件和三合一后置镜头比平时占用更多的主板空间。

拆除排线后和盖板后，主板上的元器件逐渐浮现出来，包括主要的东芝的128GBROM、电源管理IC和各种LTE频段模组。主板背面是Kirin980处理器、Wi-Fi芯片组等精密芯片。

前置和后置镜头拆卸下来后，发现到前置3D结构光的结构是红色是点投影仪，橙色是前置镜头，右侧分别是测距仪/距离传感器、泛光灯、环境光传感器、红外镜头。

主板后面有一块用于电源和音量按钮链接的小型互连板，上面还有着无线电电源接收器等芯片。

手机充电口一侧采用NM的新存储卡格式卡槽，NM卡是nm尺寸的SIM卡存储器能提供最高读取速度95MB/s。在USBType-C充电口上，采用模块化的设计，出现故障仅需要更换充电口，无需更换主板。

拆解电池时，发现左侧有一些橙色的拉环，以及一个如何移除电池的简易指南。拆下电池后，看到了电池的参数16.04Wh。
