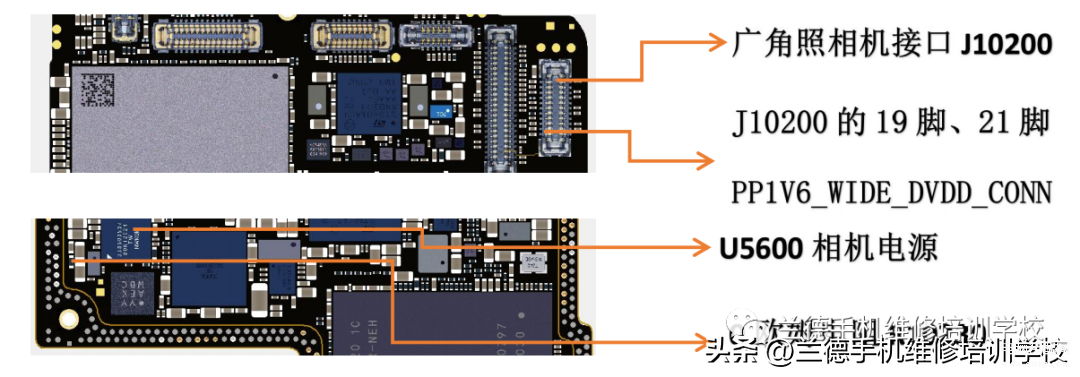

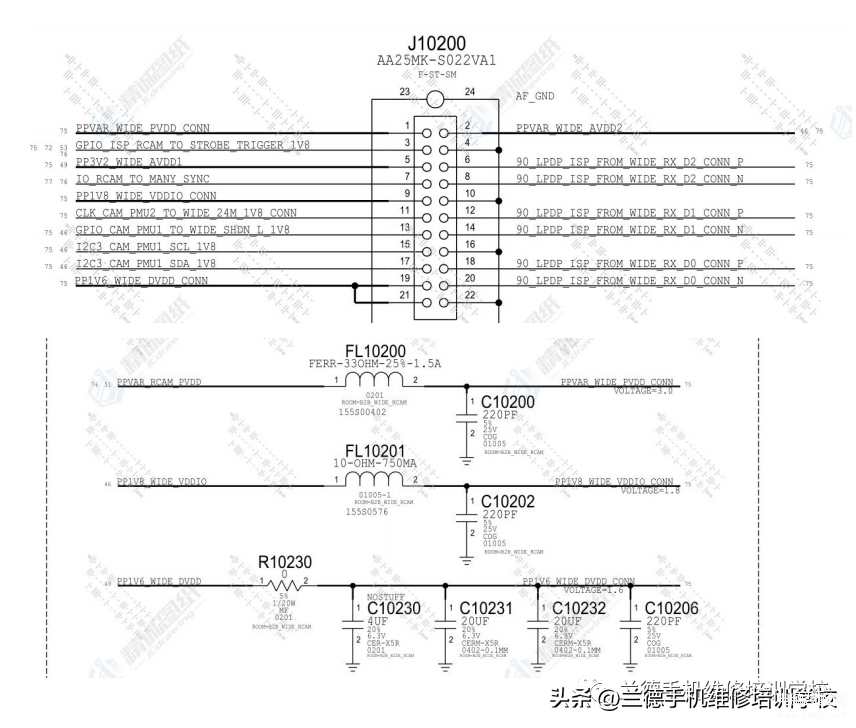

故障检修：故障为后置摄像头打不开。首先更换全新后置摄像头测试，发现故障依旧，判断为主板问题。检测广角照相机接口 J10200 的 19 脚、21 脚时，发现阻值为“OL”,正常应该为“537”，表明此电路开路。查看图纸得知 J10200 的 19 脚、21 脚为 PPIV6_WIDE_DVDD_CONN 广角照相机数字供电，此路供电来自 U5600 相机电源的 D1 脚，通过了一个 0欧姆电阻 R10230。拆下 0 欧姆电阻 R10230 测量靠近 U5600 —端，阻值显示为“537”，表示組值正常,判断为 0 欧姆电阻 R10230 损坏。最后，短接 0 欧姆电阻 R10230，装机加电测试，后照相功能正常，故障排除。





此案例来自兰德手机维修培训学校 ，仅供参考！
