固态电容和电解电容的区别(固态电容、电解电容、钽电容不同之处)

 人阅读 | 作者奔跑的小羊 | 时间:2023-04-16 17:32

一、电解电容器的缺点

因容量大、价格低等特点广泛应用于整流、滤波电路中。

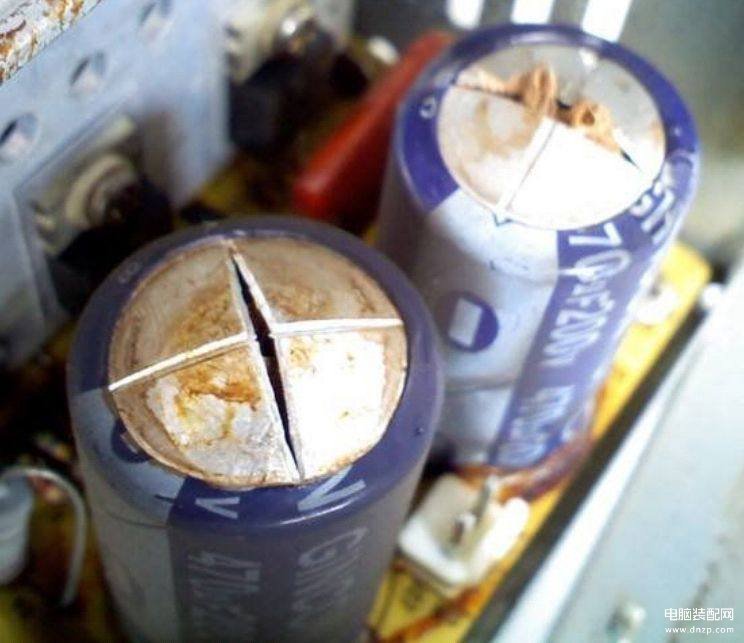

电解电容器发热可以加快电解液的消耗以致干涸,甚至造成电解液的沸腾而爆浆开顶。

与此同时,电解液的干涸还可以降低纹波电流的承受能力,急剧缩短电容器的使用寿命。

电解液的干涸还可以使电解电容器漏电流增大、损耗增加、产生瞬时超温度等危害。



因此,发热是电解电容器使用中不可忽视的因素,在使用中应该确保电解电容器不应超过其额定工作温度、尽量避开热源,必要的时候应该采用有效的措施进行冷却。

二、固态电容的优点

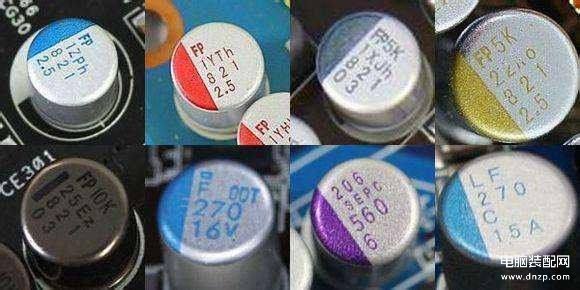

固态电容,是除了钽电容外最高端的电容,采用高导电性分子材料,里面是粉末状的电解质,具有防爆浆,稳定性好、可靠性高、耐高温、寿命长等优点。



固态电容的主要作用就是将一些电流的尖峰和杂波进一步过滤,能保证各部分供电的稳定性。

比较好一些高端点的主板均会采用固态电容,我们俗称的主板爆浆就是电解电容的造成的。

这是因为主板在长期使用的过程中,过热导致电解液受热膨胀,过热到一定程度就会超过沸点,电解电容会产生爆浆现象。

三、钽电容的特点

是电容器中最好的电容,体积小而又能达到较大容量的产品,比固态电容、电解电容更好、价格也更高的电容,是1956年由美国贝尔实验室首先研制成功的,它的性能优异。

由于钽电容内部没有电解液,很适合在高温下工作。 这种独特的性能,保证了其长寿命和可靠性的优势。

钽电容器的工作介质是在钽金属表面生成的一层极薄的五氧化二钽膜。此层氧化膜介质与组成电容器的一端极结合成一个整体,不能单独存在。因此单位体积内具有非常高的工作电场强度,所具有的电容量特别大,即比容量非常高,因此特别适宜于小型化。

钽电容器外形多种多样,并制成适于表面贴装的小型和片型元件。



钽电容的应用范围还在向工控、影视设备、通讯仪表、电脑主板等产品中开始使用。



四、怎么辨别固态电容、电解电容、钽电容?

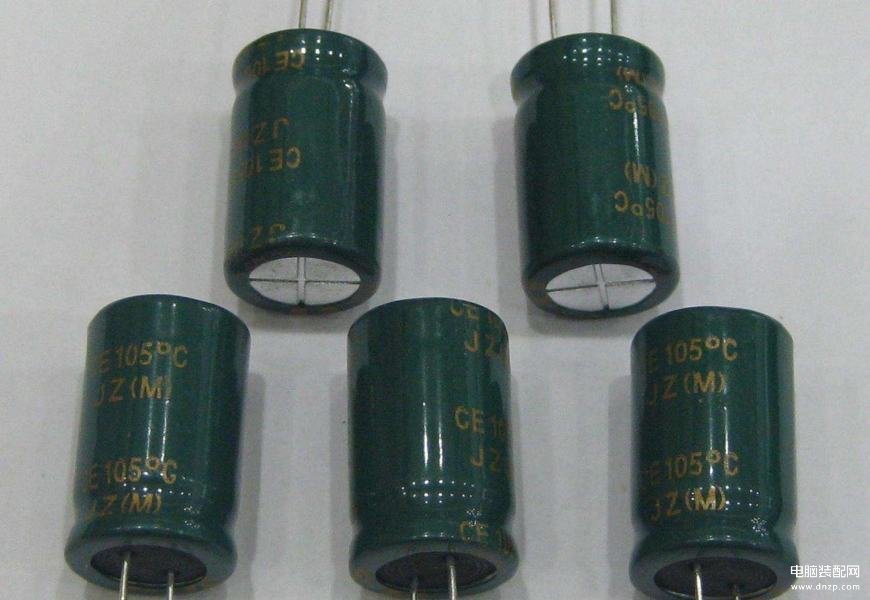

电解电容,它的介电材料为电解液,这种电容一般会有+、K、T等压痕,外面被一层塑料或者其他薄膜包裹。当热量到达一定程度时候会导致电容的电解液受热膨胀,当超过沸点爆炸就会造成爆浆。所以液态电容不稳定,寿命不长。

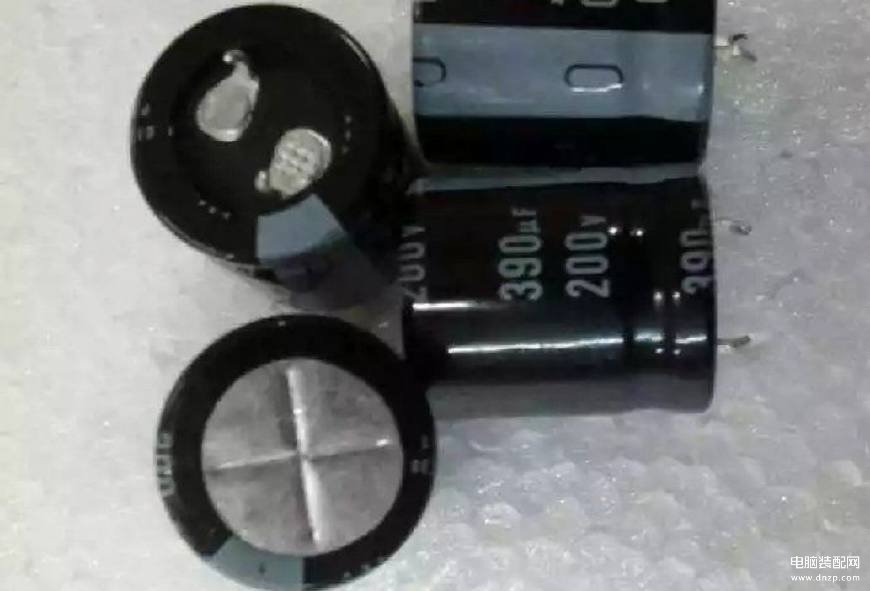

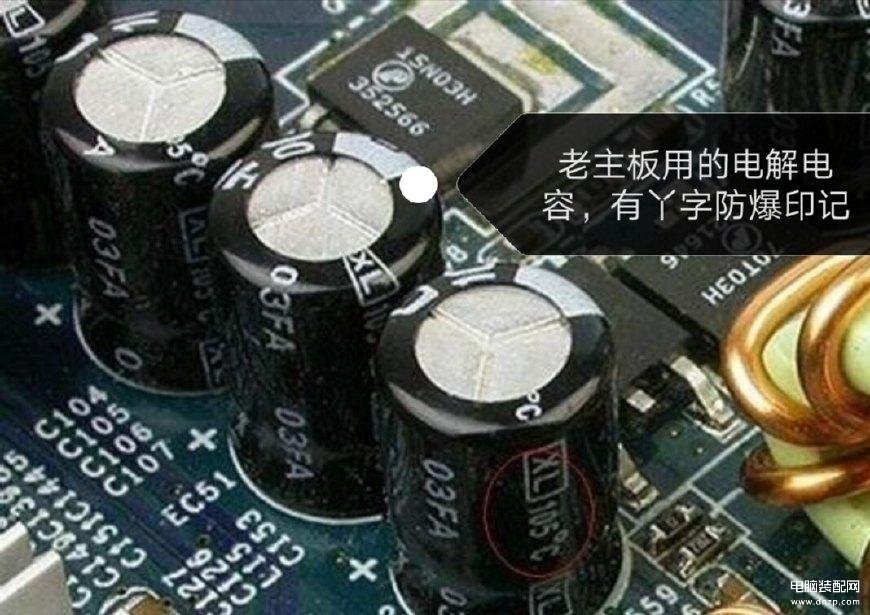

电解电容上顶部有泄压槽,看上去像十字、T字,这是为了防止爆浆而设计的的应急办法,当使用一段时间以后里面的容量会减少、干涸,过热后电解液容易膨胀而爆浆。

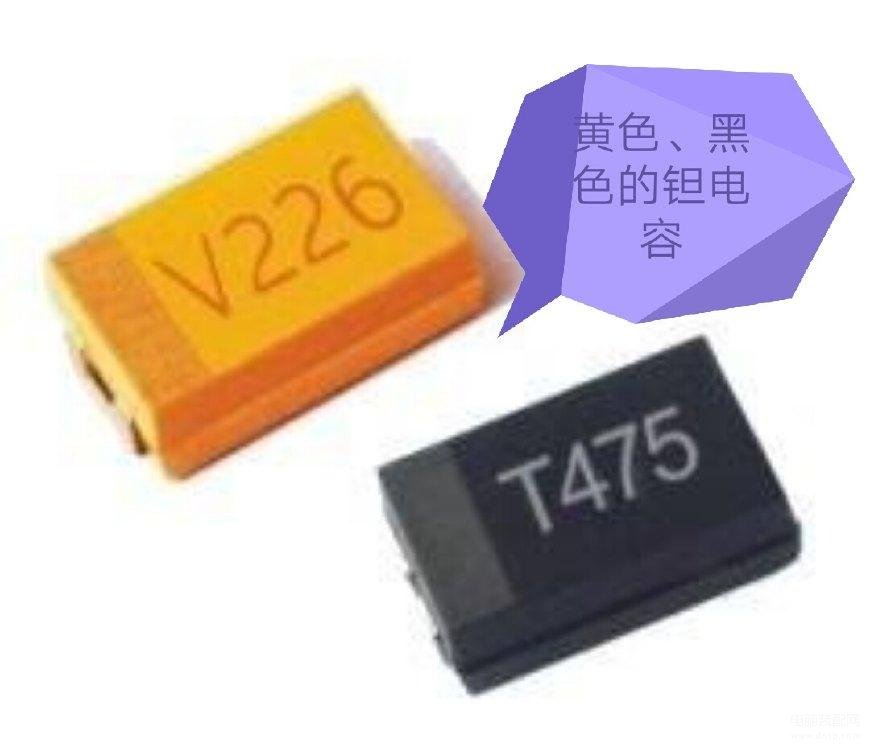

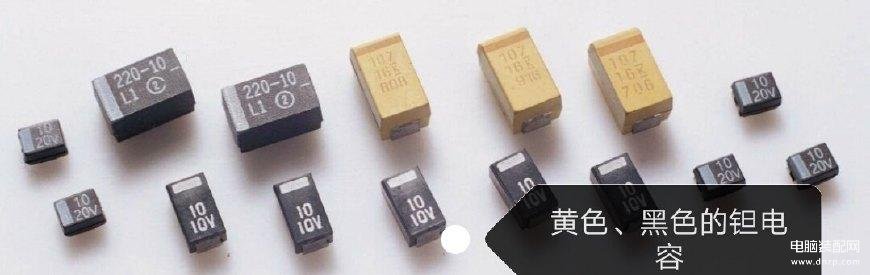

钽电容是小方块状的贴片电容,黑色、黄色的都有。

四、固态电容在电脑上的应用

电容能够储存电能、滤波,与电子元件一起构成供电单元,把从电源接过来的电能供给cpu或者其他需要供电的部件。

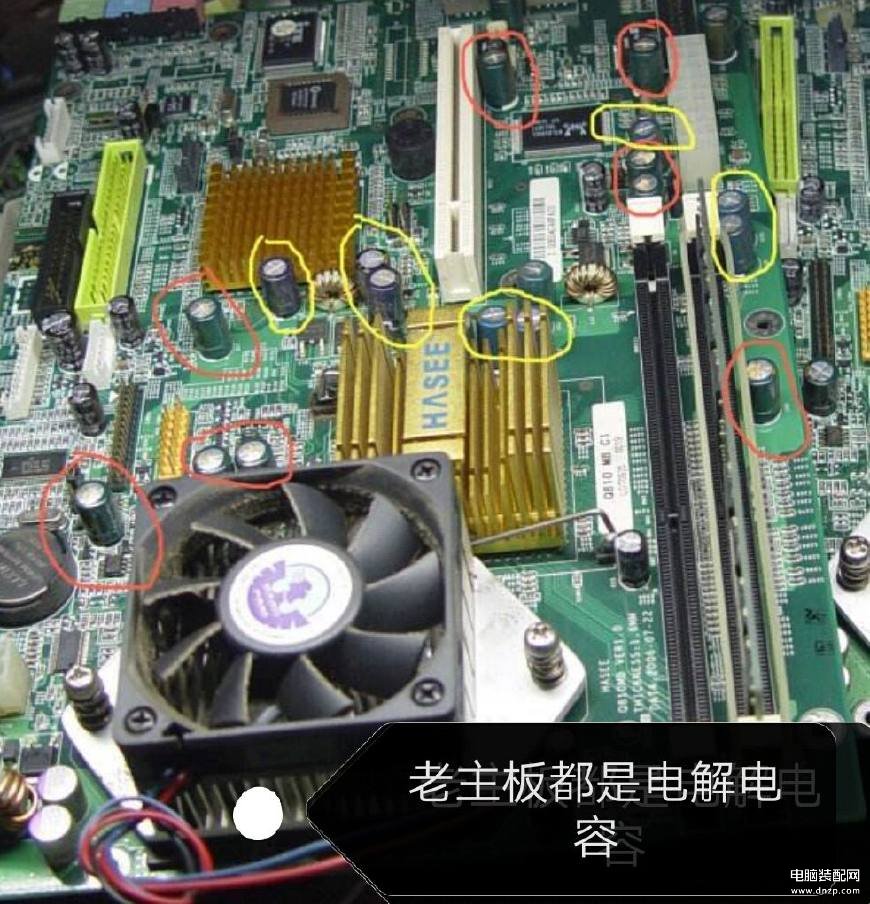

电解电容一般会拥有一层塑料制的“外衣”,上面会明确标注电容的容值以及耐压值。由于电解电容的耐压能力较为出色,防浪涌的能力强又便宜,在其它电源产品中仍然会经常用到。随着主板的质量提高,主板上的电解电容被固态电容所取代了。



除了cpu、内存条等核心部件发热量比较大,为了防止爆浆用固态电容以外,显卡发热也很大,显卡上也要用固态电容。

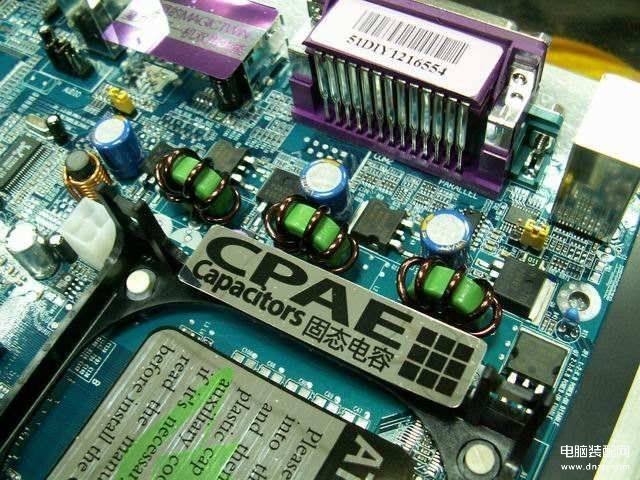

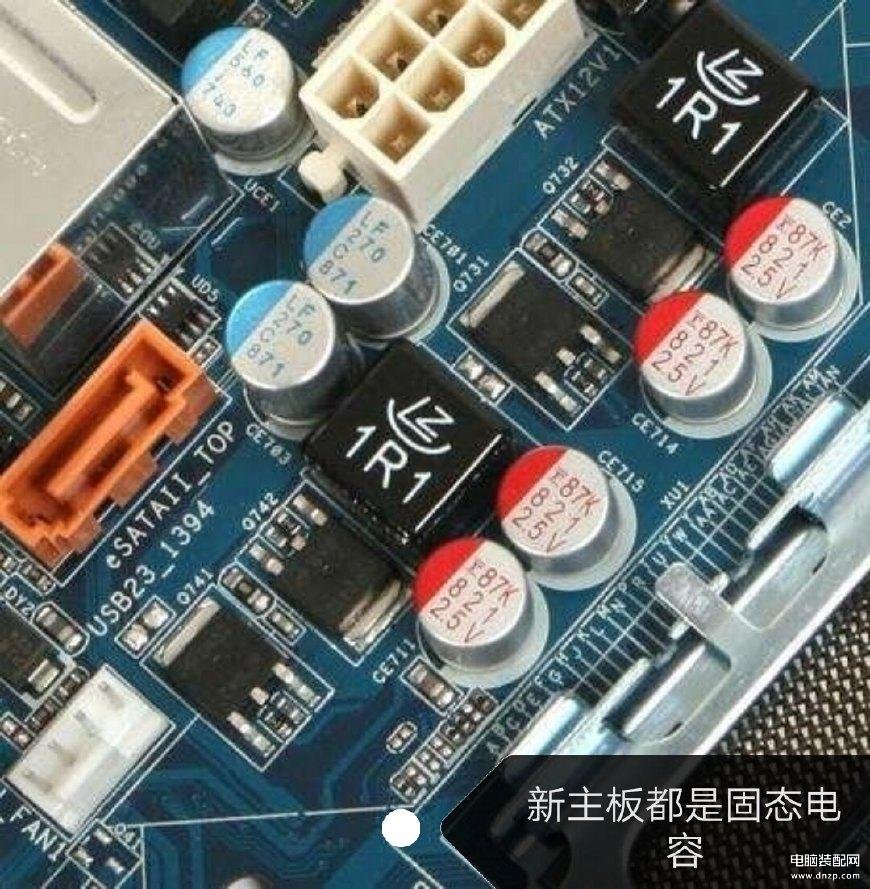

CPU和内存供电部分。这也是主板上电容最容易爆浆的地方,现在一线主板能保证CPU、内存条外围电路、还有其它电路,全部用质量好的固态电容。

质量一般的主板也有固态电容,但不全是。CPU核心部分用的是固态电容,其它次要部分供电用的是电解电容。

电容在主板工作的时候起着非常重要的作用,电容的质量高不高,是否稳定决定了主板能否在高温高频高功率的情况下稳定的工作,不出意外。假如电容质量不好,不稳定,会造成给主板滤波,给CPU供电不稳定,造成各个部件不能稳定工作,甚至烧坏主板。

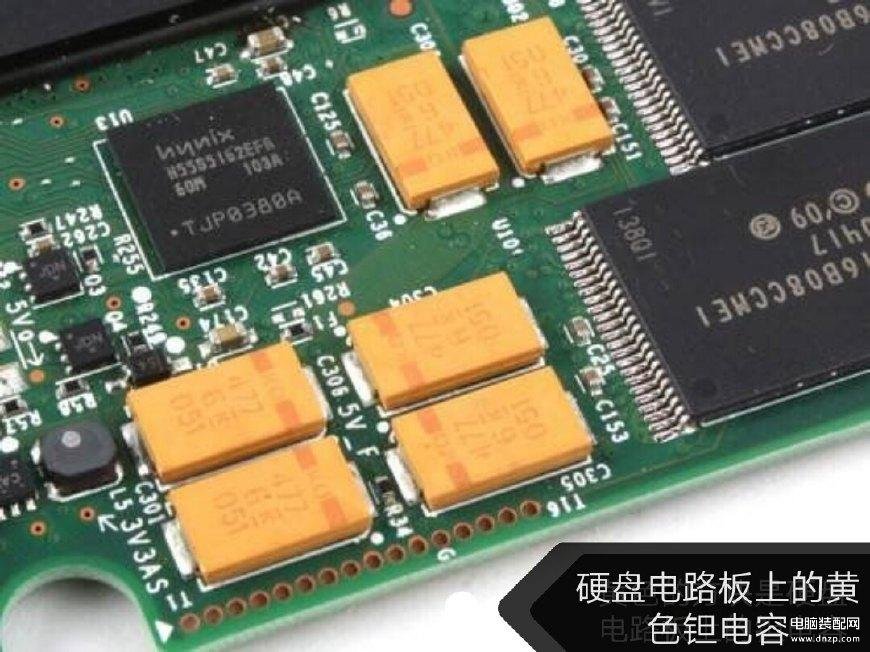

在电脑机械硬盘的电路板上,可以看到到长方形的钽电容,表贴封装,有黄色的、黑色的,上面有耐压和容量标识。



因为钽电容比较昂贵,现在的主板上很见到了,用料好就是固态电容,还是电解电容的圆柱状。

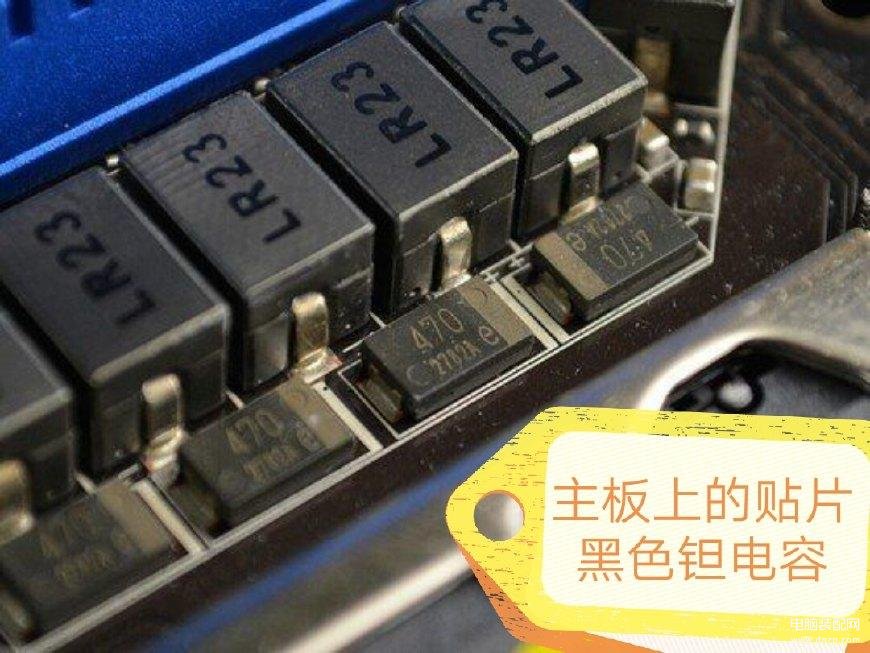

钽电容是小方块状的,钽电容一般主板上数量很少,价格也很高。



现在电脑主板基本上都是固态电容。
