微星的MORTAR迫击炮系列在主流平台可以说是相当热门的，它拥有相当均衡的用料和扩展能力，再加上合理的售价，性价比相当出色，不论在AMD还是Intel平台的B系列主板都相当受消费者欢迎，现在Intel发布了剩下的600系主板，而微星的微星MAG B660M MORTAR迫击炮 WIFI主板也随之到来。

Intel 600系芯片组介绍

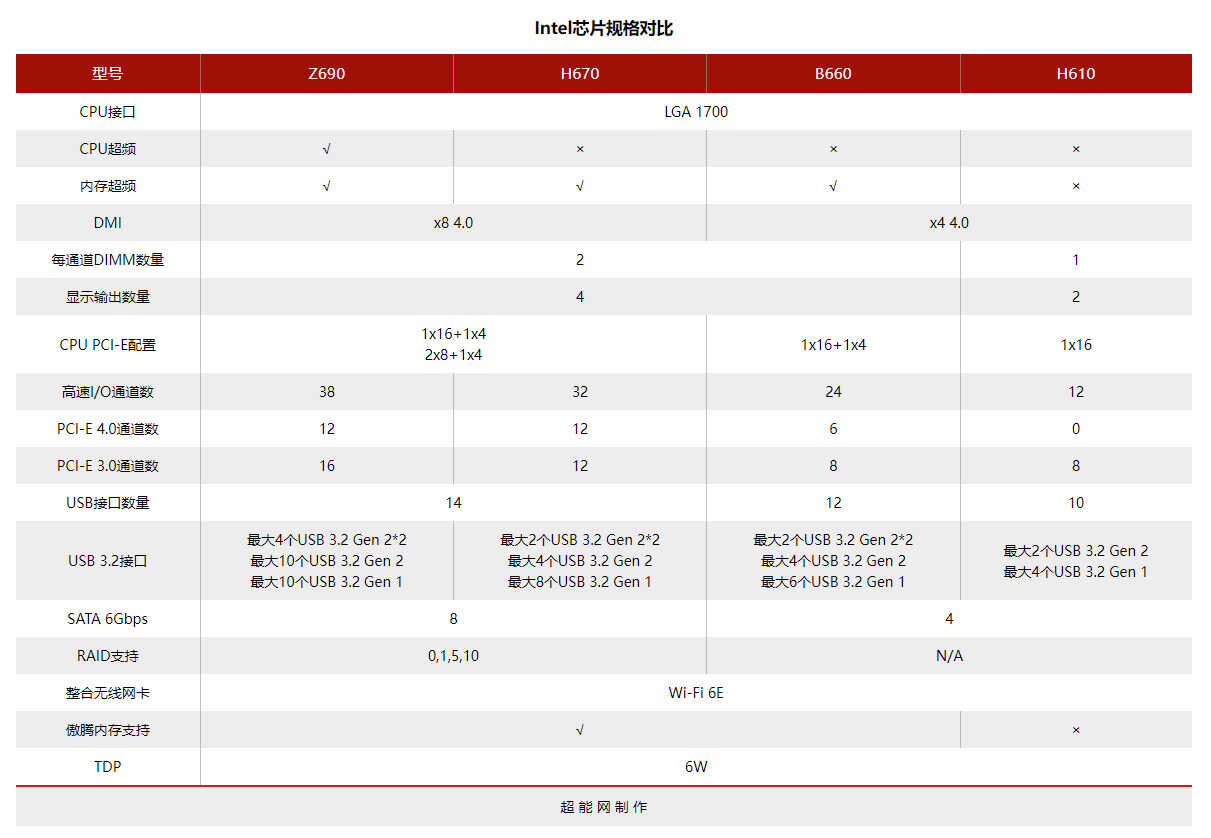

Intel 600系主板芯片组规格如上表所示，H670的规格还是比较接近Z690的，但由于其不上不下的定位基本上在零售市场上会比较少见，大家比较关心的肯定还是主流的B660的规格。与Z690相比，B660的DMI通道带宽从x8减少到x4，不过带宽其实与上代的Z590持平，带宽上的瓶颈比还是较少的。

B660 PCH所提供的PCI-E通道数量均只有Z690的一半，只有6条PCI-E 4.0和8条PCI-E 3.0，这4.0的通道数量还凑不够两个M.2口，但总通道数依旧比上代B560多了两条。SATA接口数量直接减半，只剩4个，和H610一个水平，比上代少了两个。USB接口的规格与上代维持一致，一共12个USB口，最多可划分出2个USB 3.2 Gen 2*2，4个USB 3.2 Gen 2和6个USB 3.2 Gen 1。

微星MAG B660M MORTAR WIFI主板介绍

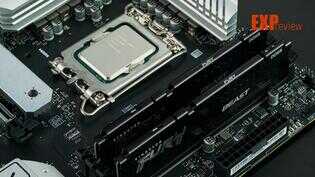

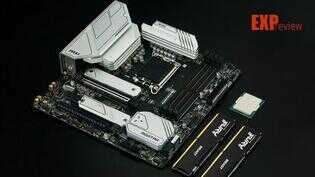

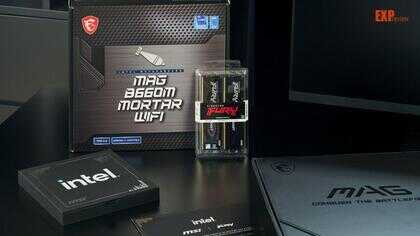

微星这次送过来的不单只有一块MAG B660M MORTAR WIFI主板，还包含了一颗Core i5-12400处理器，和一套金士顿FURY Beast DDR5-5200 16GB*2内存。

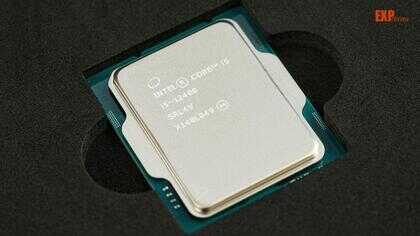

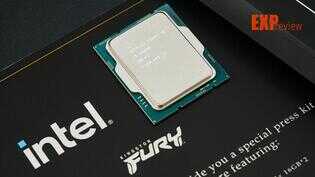

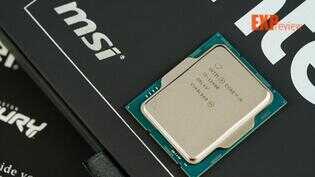

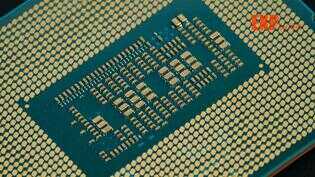

Intel Core i5-12400处理器是最新的Alder Lake架构，有6个P-Core没有E-Core，基础频率2.4GHz，最大睿频4.4GHz，L3缓存18MB，处理器的PL1功率是65W，PL2是84W，Tau 28秒，整合UHD 730核显，拥有24组EU，核显最高频率1450MHz。

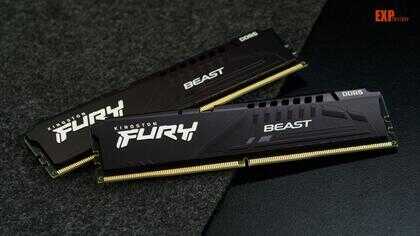

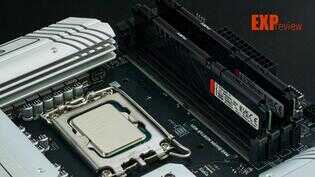

金士顿FURY Beast DDR5-5200 32GB双通道套装，支持最新的XMP 3.0，内置两套时序，一套是5200MHz CL40，另一套是4800MHz CL38，配备的散热器并不是很高，没比裸条高多少，在确保散热性能的同时也不容易和风冷散热器产生冲突。

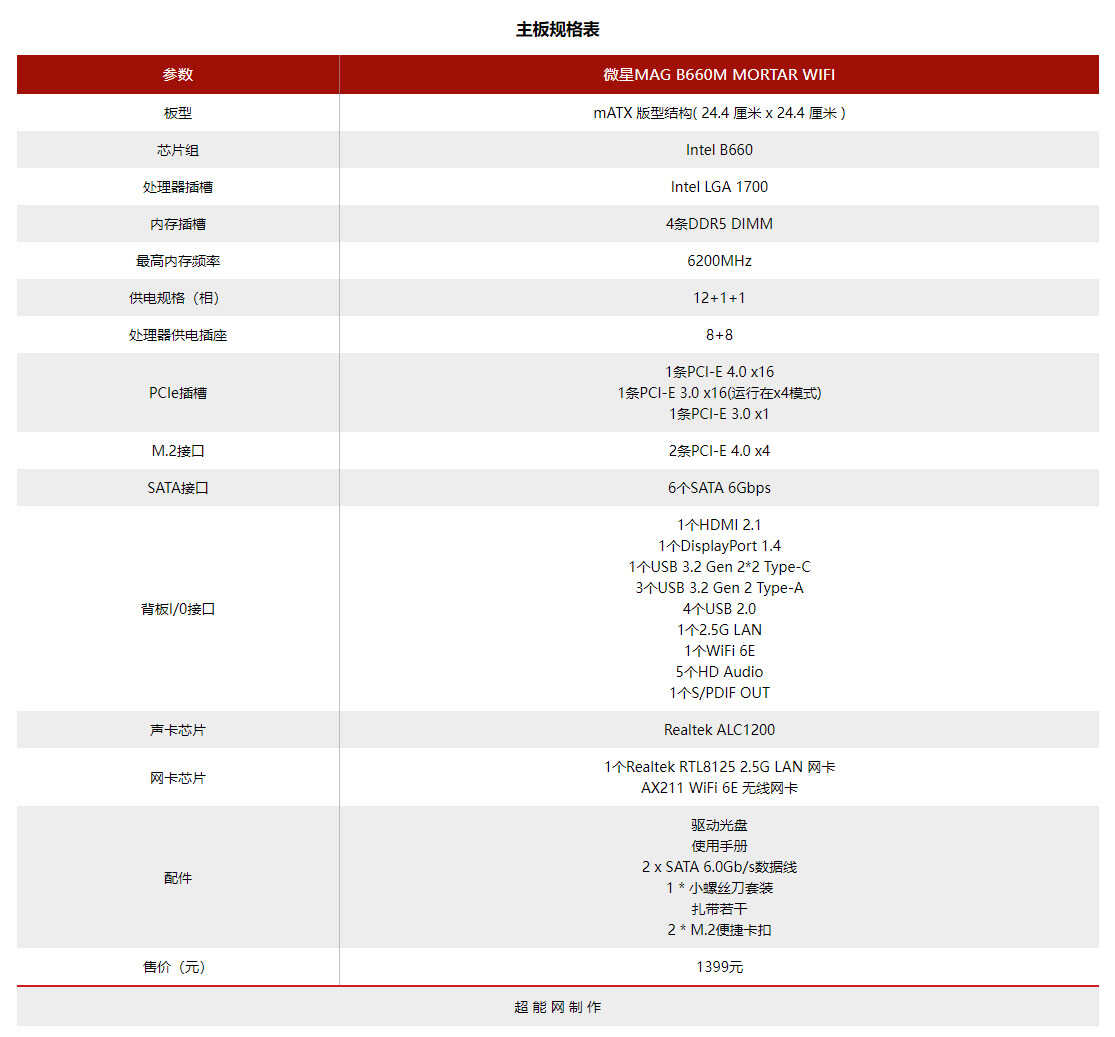

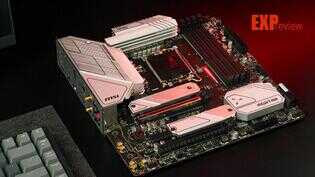

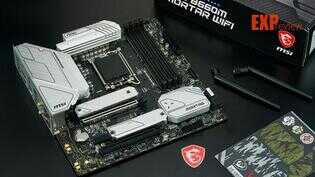

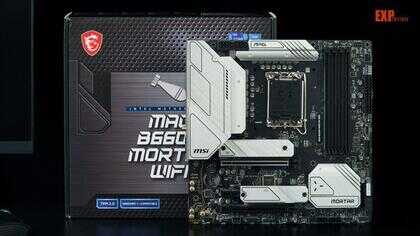

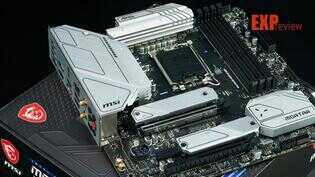

和其他MORTAR主板一样，MAG B660M MORTAR WIFI是一块mATX规格的主板，尺寸是24.4*24.4cm，设计语言基本延续了上一代的MAG B560M MORTAR，布局也非常接近，带WIFI的版本是白色的散热器，不带WIFI的版本则是黑色的散热器，同时主板也有DDR5和DDR4内存两种版本。

内存接口

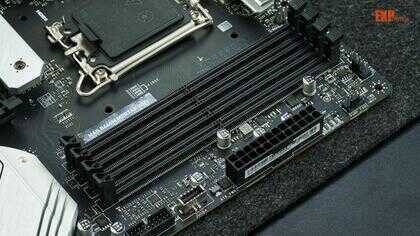

微星MAG B660M MORTAR WIFI上有四条DDR5内存插槽，支持XMP 3.0，最高可支持双通道DDR5-6200，最大内存容量128GB，先进的SMT（Surface Mount Technology）焊接工艺降低了槽焊点、电磁、干扰的缺陷率。结合微星独有的Memory Boost技术，通过布线独立设计，可有效降低阻抗，减少密集电路之间的干扰，从而提高高频信号的可靠性，提供干净纯净的高频DDR5信号。配合BIOS内的Memory Force功能，可显示DDR5内存的体质，玩家要进行内存超频非常方便。

PCI-E与M.2接口

主板有两根PCI-E x16插槽，其中有金属装甲包裹的是CPU提供的PCI-E 4.0 x16插槽，是的，微星B660家族均没有提供PCI-E 5.0接口，可能是为了拉开产品之间差距，不过这问题不是很大就是了，大家可以参考现在的旗舰显卡，就算插到PCI-E 3.0 x16的槽上性能也没太大影响，所以在很长一段时间内这PCI-E 5.0的有无其实实际影响都不大。

另一根PCI-E x16则是PCH提供的，运行在PCI-E 3.0 x4模式，那个PCI-E x1插槽也是PCH的，也是PCI-E 3.0。

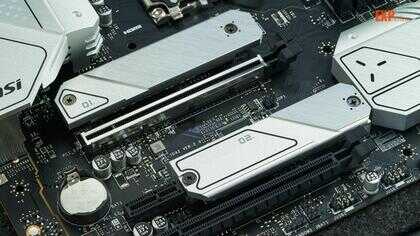

主板提供两个M.2接口，均是PCI-E 4.0 x4的，区别在于上方那个是直连CPU的，在两个PCI-E x16插槽中间的则是链接PCH的，两个口均支持最大M.2 2280规范的SSD，而且配件里面是有提供M.2快捷锁扣，只不过主板自带的M.2散热片会占用这个螺丝位，一般情况下你没法用这两个快捷锁扣就是了。

SATA与USB扩展口

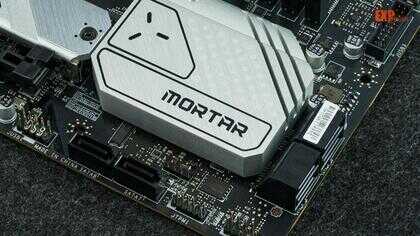

B660的PCH只提供了4个SATA 6Gbps接口，而微星MAG B660M MORTAR WIFI上有6个SATA口，有两个明显就是桥接过来的，就是上图位于最上方的那两个，主板上的编号是SATA A_B，这两个口是用祥硕ASM1061芯片转过来的，另外4个则是PCH提供的，SATA口有4个倾斜了90度安置在主板右侧，另外两个则树立在主板底部。

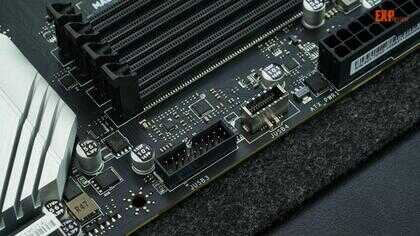

在主板24pin供电口旁边有一个USB 3.2 Gen 2 Type-C前面板扩展口，一组USB 3.2 Gen 1扩展针脚，主板底部还有两组USB 2.0扩展针脚。

后置I/O接口

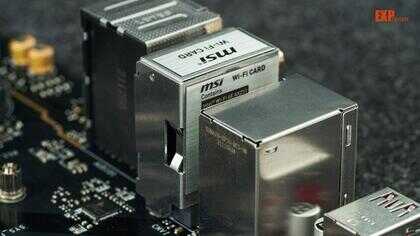

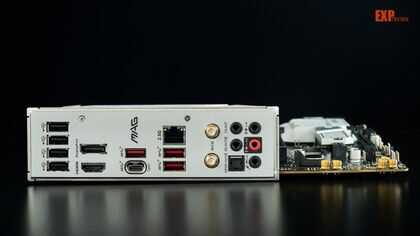

主板配备一体式I/O背板，这背板和旁边的I/O散热器一样是白色的，这里有一个USB 3.2 Gen2*2 Type-C口，三个USB 3.2 Gen 2，四个USB 2.0，视频接口包括一个HDMI 2.1和一个DipsplayPort 1.4，均支持4K @60Hz的视频输出，5个3.5mm音频接口和一个数字S/PDIF输出。

网络方面主板有一个2.5G的游戏网卡和一个WiFi-6E无线网卡，有线网卡是Realtek RTL8125 2.5G。而无线网卡 则是Intel WiFi 6E AX211。

主板拆解

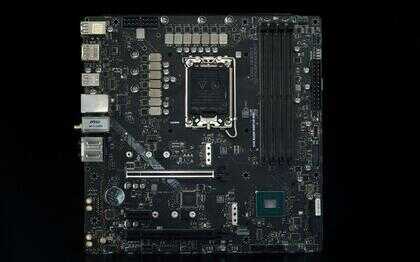

卸去所有散热片的微星MAG B660M MORTAR WIFI

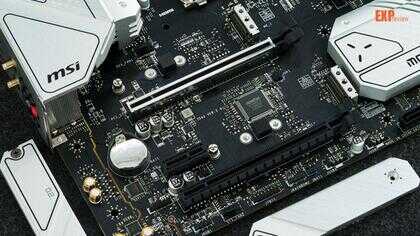

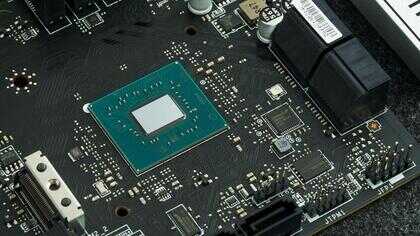

B660 PCH芯片，旁边是祥硕的ASM1061 PCI-E转SATA芯片

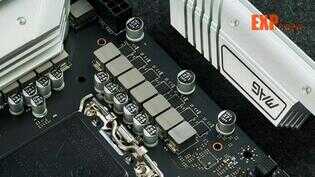

12+1+1相供电设计

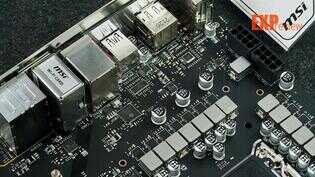

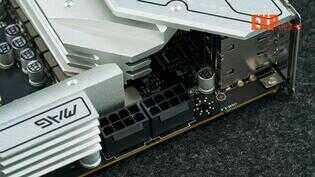

和上一代的B560M MORTAR相比，B660M MORTAR的供电进一步升级，CPU供电接口从8+4pin升级至8+8pin，采用两盎司铜的6层PCB板，CPU核心供电依然是并联的12相，但MOSFET从原本的上下桥设计改为单颗的DrMOS，是来自瑞萨的ISL 99360，最大输出电流60A，而PWM控制器则是瑞萨的RAA229132，暂时还查不到它的资料，核显供电1相，用料和CPU核心供电相同，SA供电用的MOS则改为MPS 的MP87992，最大输出电流有70A。

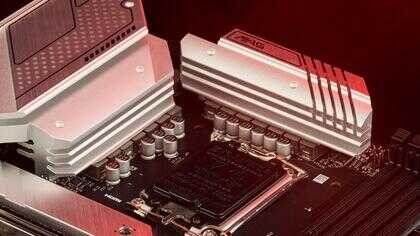

VRM供电部分配了两块体积较大的散热器，特别是靠I/O挡板那侧的那块，直接充当了I/O护甲，这些散热器除了可以帮MOS散热外还照顾到了供电电感，加了散热片后可以有效降低VRM供电部件的工作温度，让它们可以更稳定的为CPU提供电力。

主板音频电路

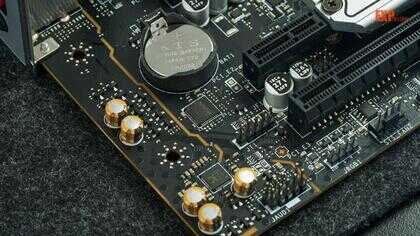

主板音频电路位于左下角的独立PCB空间，主板的声卡是Realtek ALC1200，搭配高品质音频电容，能以低失真的声音在线理想的自然模拟声音，确保完美逼真的声音效果。

主板BIOS介绍

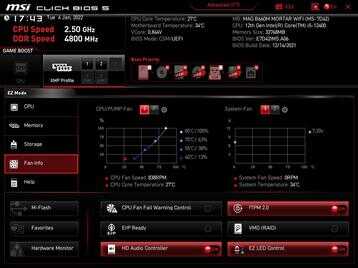

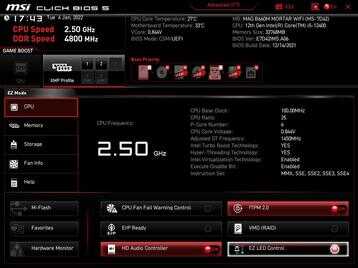

MAG B660M MORTAR WIFI主板的BIOS界面延续了其针对初级玩家友好的风格，默认是简易模式的界面，对于大部分用户常用的BIOS功能设置都可以在这个界面方便的找到，比如启动顺序、CPU一键超频、内存打开XMP等等，而且XMP Profile选项也随着XMP升级到3.0版本设置了5个档位可选，当然实际有几档可用就得看内存了。

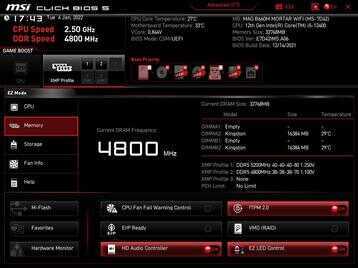

点击Memory就能查看到内存的品牌商、容量、实时温度以及XMP设置档

在简易模式下只能查看到风扇转速曲线，想修改曲线的话要点击左下的Hardware Monitor

这主板AVX-512选项默认的Auto其实是关闭的意思，想开启需要手动改至Enabled

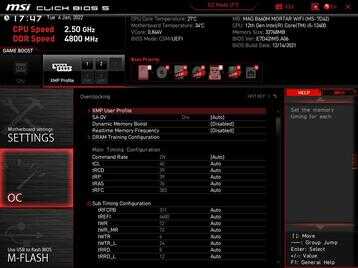

主板支持动态内存频率调整技术，如果说CPU负载比较高，就会跳到比较高的频率，也就是XMP的频率。没有负载时它会调回它自己的默认频率，此功能藏在OC菜单的内存高级设置目录下。

总结

微星MAG B660M MORTAR迫击炮 WiFi主板整体来说是一块在配置上很齐存的主流级主板了。具备双PCI-E x16插槽，并具备双PCI-E 4.0 M.2接口，微星还特意把SATA接口数量从原生的4个增加到6个，USB接口数量也管够，最新的USB 3.2 Gen 2*2接口也有给到玩家，2.5G有线网卡以及WiFi 6E无线网卡这个最新的玩意也有配备。

12+1+1相的供电设计其实对于非K的Core i5处理器来说是严重过剩的，对于主流级的主板来这供电配置其实挺豪华的了，当然考虑到可能有人会在上面使用Core i9级别的处理器，这种供电还是要的， 巨大的散热器也保障了主板在满载下也能稳定工作。

微星MAG B660M MORTAR WiFi主板售价是1399元，不带WiFi的版本便宜100元，而DDR4的版本则各便宜200元，也就是说最便宜的微星MAG B660M MORTAR WiFi DDR4主板售价是1099元，就目前DDR5内存的价格来说，其实DDR4的版本更适合大众消费者，至于要不要WiFi就由各位自己判断了。
