好多网友反映说电脑主板有好多接口，自己想拆下来整理下，不知道怎么装回去，电脑组装机小白也不懂，下面跟着小编为你解答。

这是华硕主板接线口，如下图所示

主板的主要接口可以大致分为四大类，即硬件接口、电源接口、机箱前置接口、后置I/O接口。

硬件接口包括：

CPU插座、内存插槽、显卡插槽、M.2插槽、SATA插槽、其他PCIE插槽、风扇接口。

电源接口包括：

CPU 4+4Pin供电、主板24Pin供电、PCIE辅助供电。

机箱前置接口：

开机重启键及硬盘指示灯、USB2.0接口、USB3.0接口、音频接口。

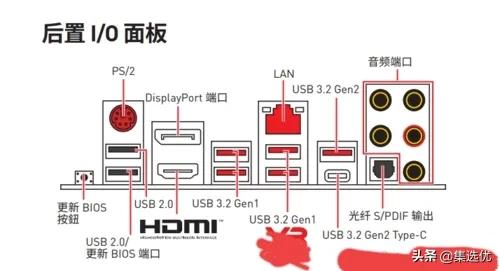

后置I/O接口：

USB接口、视频接口、网线接口、音频接口

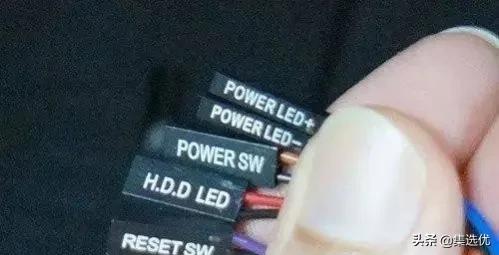

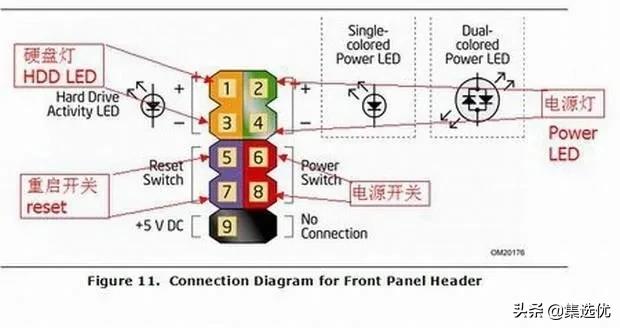

这是前面板插线接口，插口线一般都有提示的，主板的Power(电源开关)、Reset(重启开关)这几种设备是不分方向的，只要弄清插针就可以插好。而HDD LED(硬盘灯)、POWER LED(电源指示灯)一定要插正确，区分正负极即可。如下图所示

一般容易出错是前面板连接线，下面是详细介绍前面板图文

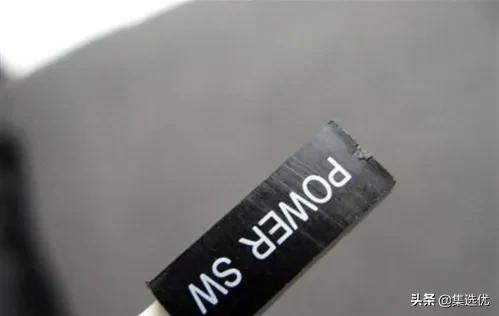

电源开关：POWER SW，如下图所示

英文全称：Power Swicth

别名：POWER、POWER SWITCH、ON/OFF、POWER SETUP、PWR等

功能：机箱前面的开机按钮

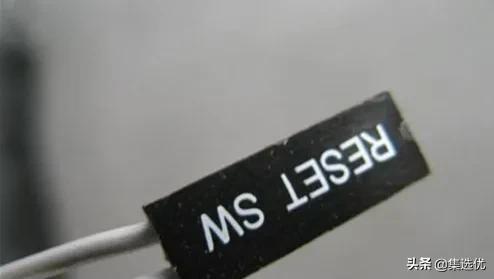

复位/重启开关：RESET SW如下图所示

英文全称：Reset Swicth

别名：RESET、Reset Swicth、Reset Setup、RST等

功能：机箱前面的复位按钮

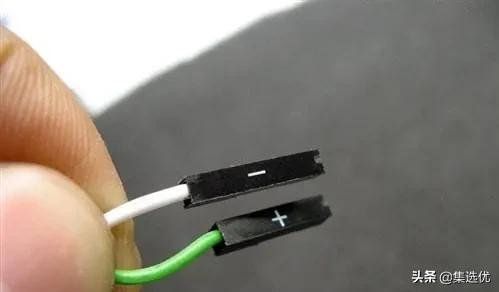

电源指示灯：+/-如下图所示

别名：POWER LED、PLED、PWR LED、SYS LED等

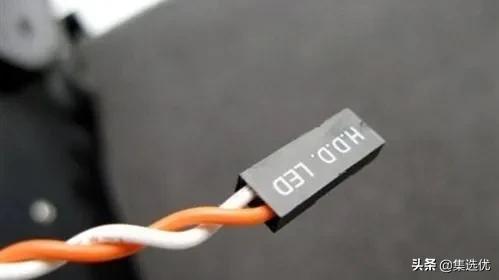

硬盘状态指示灯：HDD LED如下图所示

英文全称：Hard disk drive light emitting diode

别名：HD LED

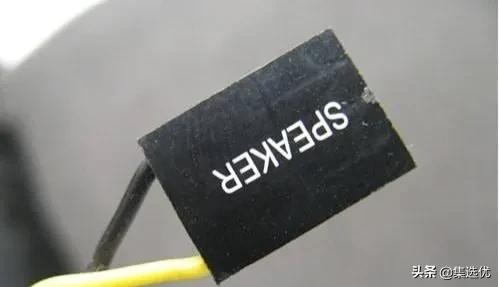

报警器：SPEAKER如下图所示

别名：SPK

功能：主板工作异常报警器

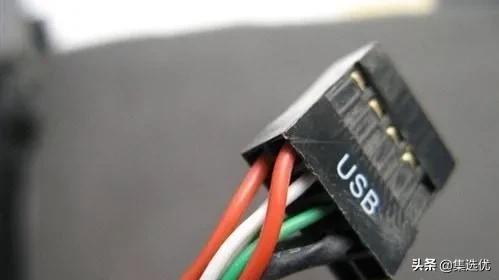

连接前置USB接口的，一般都是一个整体，如下图所示

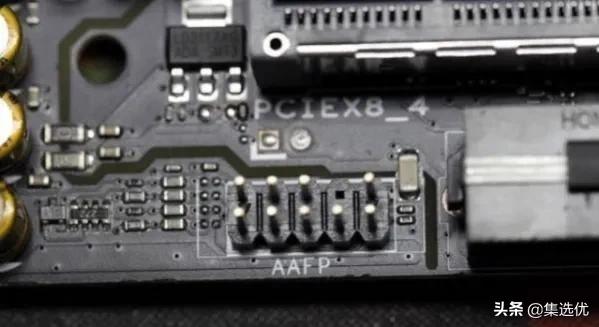

音频连接线：AUDIO如下图所示

别名：FP AUDIO

功能：机箱前置音频

感谢大家支持，觉得有用可以点赞关注一下小编
