航嘉冷静王300w测评(功率为300W+6 Pin独立显卡供电接口)

 人阅读 | 作者奔跑的小羊 | 时间:2022-05-04 14:01

作为国内知名的机电品牌——航嘉,不知道大家对它的感觉是怎样的呢?对于小编而言,航嘉给我的感觉就是外观不会太花俏,但性能品质却十分注重。而航嘉最近推出了一款新品,名为航嘉冷静王300W钻石版,它虽然归属于冷静王系列,但外观则跟它的哥哥们完全不一样,变得更加风骚。下面,小编将就此款新品展开详细的评测。

航嘉最经典300W电源没有之一 :它升级了但更骚了?

●详细参数

航嘉 冷静王300W钻石版
电源类型 ATX电源
产品颜色 蓝紫色
额定功率 300W
电源接口 主板接口 20+4Pin 1个CPU接口 4+4Pin 1个显卡接口 6Pin 1个硬盘接口 SATA 3个硬盘接口 大4Pin 3个软驱接口 小4Pin 1个
电源风扇 12cm散热风扇
产品卖点 蓝紫色外观
官方售价 228元

●航嘉 冷静王300W钻石版外观:时尚蓝紫色外观

航嘉最经典300W电源没有之一 :它升级了但更骚了?

航嘉 冷静王300W钻石版 外包装图

航嘉 冷静王300W钻石版在外包装上的设计延续了冷静王系列一贯使用的蓝色设计,但与此不同的是,在包装盒上我们能够看到一个冰拳图案,意味着此款电源静音的同时散热更好。

航嘉最经典300W电源没有之一 :它升级了但更骚了?

航嘉 冷静王300W钻石版 正面

航嘉最经典300W电源没有之一 :它升级了但更骚了?

航嘉 冷静王300W钻石版 铭牌图

航嘉 冷静王300W钻石版标注了3C认证及CE认证等认证标志,整体的产品质量还是很有保障的。电源的额定功率为300W,采用单路+12V输出设计,其单路+12V的最大电流输出达到19A,峰值功率达到228W。在+3.3A和+5V电路上也分别有16A和13A的不错表现。

航嘉最经典300W电源没有之一 :它升级了但更骚了?

航嘉 冷静王300W钻石版 风扇面

航嘉 冷静王300W钻石版在电源风扇面的设计上除了考虑到散热外,外观设计上采用蓝紫色与银色相间而成的金属散热网,同时还有两个对称的“V”字,观感上极具特色。

航嘉最经典300W电源没有之一 :它升级了但更骚了?

航嘉 冷静王300W钻石版正面

此款电源的出风口设计在电源的正面,在其正面除了必要的骨架部分之外,其余全部都是蜂窝散热孔设计,这样的设计总体镂空面积更大,散热效果更佳的之余,能够一定程度上解决电源因为小昆虫的入侵而造成损坏的问题,全方位无死角地保护电源。

航嘉最经典300W电源没有之一 :它升级了但更骚了?

航嘉 冷静王300W钻石版 电感散热孔

考虑到电感发热的问题,航嘉特意在电源被动PFC电感处开了两面的竖条式散热孔,让PFC电感更好的散热。

航嘉最经典300W电源没有之一 :它升级了但更骚了?

航嘉最经典300W电源没有之一 :它升级了但更骚了?

航嘉最经典300W电源没有之一 :它升级了但更骚了?

航嘉最经典300W电源没有之一 :它升级了但更骚了?

航嘉最经典300W电源没有之一 :它升级了但更骚了?

航嘉 冷静王300W钻石版 线材图

航嘉 冷静王300W钻石版的线材长度长达550mm,足以应付机箱内的走线需求。在输出接口方面,航嘉 冷静王300W钻石版拥有一个20+4pin主板供电接口、一个4+4pin CPU供电接口、一个6pin显卡供电接口、三个大4pin接口以及三个SATA接口,接口配置还算比较充足,对于大多数普通中端用户来说,完全够用。

●航嘉 冷静王300W钻石版 性能测试

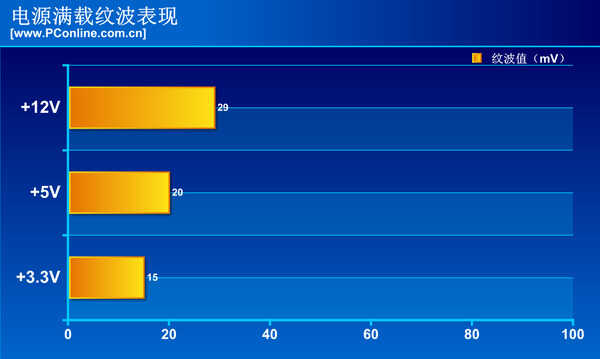

纹波测试

航嘉最经典300W电源没有之一 :它升级了但更骚了?

(50mV内为优秀,50~100mV为良好,100~200mV为合格)

航嘉 冷静王300W钻石版的+12V,+5V以及+3.3V的满载纹波表现分别大约为29mV,20mV和15mV,航嘉 冷静王300W钻石版的满载纹波表现均处于优秀水平内。

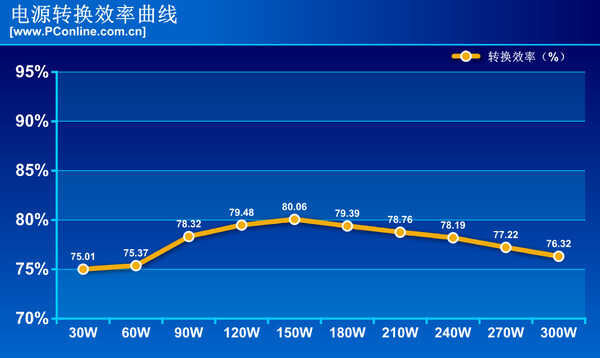

转换效率测试

航嘉最经典300W电源没有之一 :它升级了但更骚了?

此款电源在20%负载(60W)的时候的转换效率为75.37%,而在50%(150W)和满载(300W)的时候转换效率则分别为80.06%和76.32%。虽然由下表可以看得出此款电源未能达到80 PLUS的认证标准,但其转换效率还是比如今市面上很多无80 Plus认证的电源产品要高。

航嘉最经典300W电源没有之一 :它升级了但更骚了?

附图:80 Plus认证标准

电压偏离值测试

在本次测试中,笔者选择了五种不同的负载情况对电源进行了测试,分别是20%轻负载,40%负载、60%基本负载、80%、100%满负载。在不同的负载下,我们设置的输入电压始终一致,只是调整电流的输入设置。以下为笔者按照下表的电流参数进行了不同负载下的设置:

航嘉 冷静王300W钻石版测试参数
电压 20%负载 40%负载 60%负载 80%负载 100%负载
+12V 3.8A 7.6A 11.4A 15.2A 19A
-12V 0.06A 0.12A 0.18A 0.24A 0.3A
+3.3V 3.2A 6.4A 9.6A 12.8A 16A
+5V 2.6A 5.2A 7.8A 10.4A 13A
+5Vsb 0.4A 0.8A 1.2A 1.6A 2A

通过测试,我们得到如下结果:

航嘉 冷静王300W钻石版测试数据
电压 20%负载 40%负载 60%负载 80%负载 100%负载 最大偏离值 评价
+12V 12.02V 12.02V 12.03V 12.03V 12.04V 0.33% 优秀
-12V -12.22V -12.30V -12.35V -12.39V -12.43V 3.58% 合格
+3.3V 3.31V 3.29V 3.27V 3.25V 3.23V 2.12% 良好
+5V 5.00V 4.97V 4.94V 4.9V 4.87V 2.6% 良好
+5Vsb 5.03V 5.01V 4.98V 4.95V 4.92V 1.6% 优秀

测试小结:在表中可以看到该款电源各路输出的偏离值,从总体数据看来,数据波动很少,可见电源相当稳定。在用户最为关注的+12V最大偏离值仅为0.33%,表现出极其优秀的稳定性能。而其他四路当中,分别一路优秀,两路良好和一路合格的评价成绩,在这个价位中,算是相当优异的成绩了。

●航嘉 冷静王300W钻石版 内部:被动式PFC+单管正激电路

航嘉最经典300W电源没有之一 :它升级了但更骚了?

航嘉 冷静王300W钻石版 散热风扇

航嘉 冷静王300W钻石版采用一把12CM低转速智能温控大风扇,风扇为全白色设计,共有7叶扇叶,为您提供安静环境。

航嘉最经典300W电源没有之一 :它升级了但更骚了?

航嘉 冷静王300W钻石版 内部用料

拆开电源后,我们可以看到航嘉 冷静王300W钻石版电源内部的元件虽说不上紧凑,但该有的元件则是全部齐全。从电感线圈中铜线的规格缠绕可以看出这款电源的品质,EMI线路的完整保证电流得纯净,被动式PFC设计足以支持电源的整体转换。同时,此款电源适应150V-264V宽幅电压,避免低压环境电脑宕机。

航嘉最经典300W电源没有之一 :它升级了但更骚了?

航嘉 冷静王300W钻石版 被动式PFC电感

航嘉 冷静王300W钻石版采用的是较为传统的被动式PFC电路设计,虽然在转换因数上并不如主动式PFC电路,不过也同样拥有可靠的稳定性,不容易损坏。

航嘉最经典300W电源没有之一 :它升级了但更骚了?

航嘉 冷静王300W钻石版 滤波电路

航嘉 冷静王300W钻石版的EMI滤波电路,元件配置相当完善,EMI滤波电路拥有一个磁环线圈、2个X电容以及一对Y电容,这样的配置让电流在此处能够得到较好的杂波滤除效果。

航嘉最经典300W电源没有之一 :它升级了但更骚了?

航嘉 冷静王300W钻石版 主电容

电源采用的主电容为国产容量为270μF的品牌电容,耐压值为420V,耐热温度为105℃。一般而言,270μF的电容会出现在350W~400W的电源身上,而此款电源虽然用的是270μF电容,但额定功率却只标300W,由此可见航嘉相当良心。

航嘉最经典300W电源没有之一 :它升级了但更骚了?

航嘉 冷静王300W钻石版 变压器

航嘉最经典300W电源没有之一 :它升级了但更骚了?

航嘉 冷静王300W钻石版 低压滤波电路

航嘉 冷静王300W钻石版采用单管正激方案,典型负载效率高达80%,较为节能省电。另外,电源的低压滤波电路部分,一共配置了两个扼流线圈,其中体积最大的主要负责+12V与+5V的输出,而体积较小的主要负责+3.3V的输出,其搭配上周围的电容、电感对电源内部的电流进行最后一次的杂波滤除,以得到适合输出的纯净电流。

PConline测评室总结:

航嘉最经典300W电源没有之一 :它升级了但更骚了?

航嘉 冷静王300W钻石版额定输出功率为300W,适合中低端入门级或一般普通游戏用户使用。在输出接口的配置方面,该电源做得比较到位,除了必要的线材配置之外,还拥有6 Pin独立显卡供电接口,基本能够满足大多数中端用户的使用需求。目前,官方售价为228元,虽然对于一款额定300W的电源来说,有点略高,但一直信赖航嘉品质的用户来说,还是比较值得的。
