酷冷至尊的V系列电源从推出至今一直深受玩家的关注，特别是在去年升级为V GOLD以及V PLANTIUM系列后，由于其优秀的性能表现更是获得了多数玩家的认可，成为了不少玩家的装机首选电源。原本我们以为，按照电源产品的更新换代速度，V GOLD与V PLANTIUM系列电源至少要有三五年的时间才会升级，但事实上酷冷至尊紧跟时代发展，目前他们已经推出了V GOLD系列的升级版，也就是V GOLD系列V2电源。





相比原来的V GOLD系列，酷冷至尊V GOLD系列V2电源在外观上的变化并不大，但是其遵循的设计规范已经从ATX12V 2.42更新为ATX12V 2.52，同时配置的线材也进行升级，从起步的550W款式就已经配置有2个CPU供电接口，可谓紧跟时代的发展。同时V2版电源在性能上也进行了优化，因此V GOLD系列V2电源相比原版在性能以及平台适应性都有充分的改善，市场竞争力更强。





酷冷至尊V850 GOLD V2外观介绍





我们今天要看的是酷冷至尊V850 GOLD V2电源，额定功率850W，全模组线材设计，通过了80Plus金牌认证，配置的135mm风扇支持低负载 智能停转功能， 能将电源的运行噪音控制在最低水平。如果玩家希望风扇在运转过程中持续运行以确保最高的散热效能，也可以通过位于AC输入端的开关将风扇切换为常规温控模式。

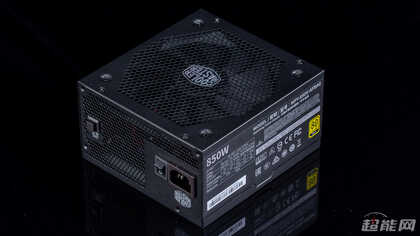

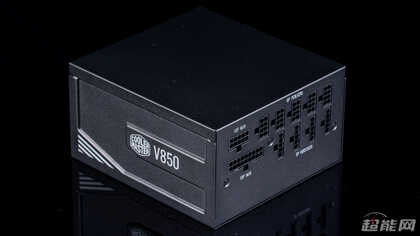

从外观上来说，酷冷至尊V850 GOLD V2电源相比其前辈V850 GOLD其实变化不大，同样是16cm长度的ATX电源，Cooler Master标志以及风扇格栅继续采用了辨识度很高的六边形设计，侧面也做了凹型设计以突出立体感，无论是颜值还是质感都让人满意。

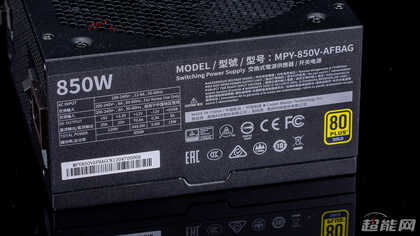

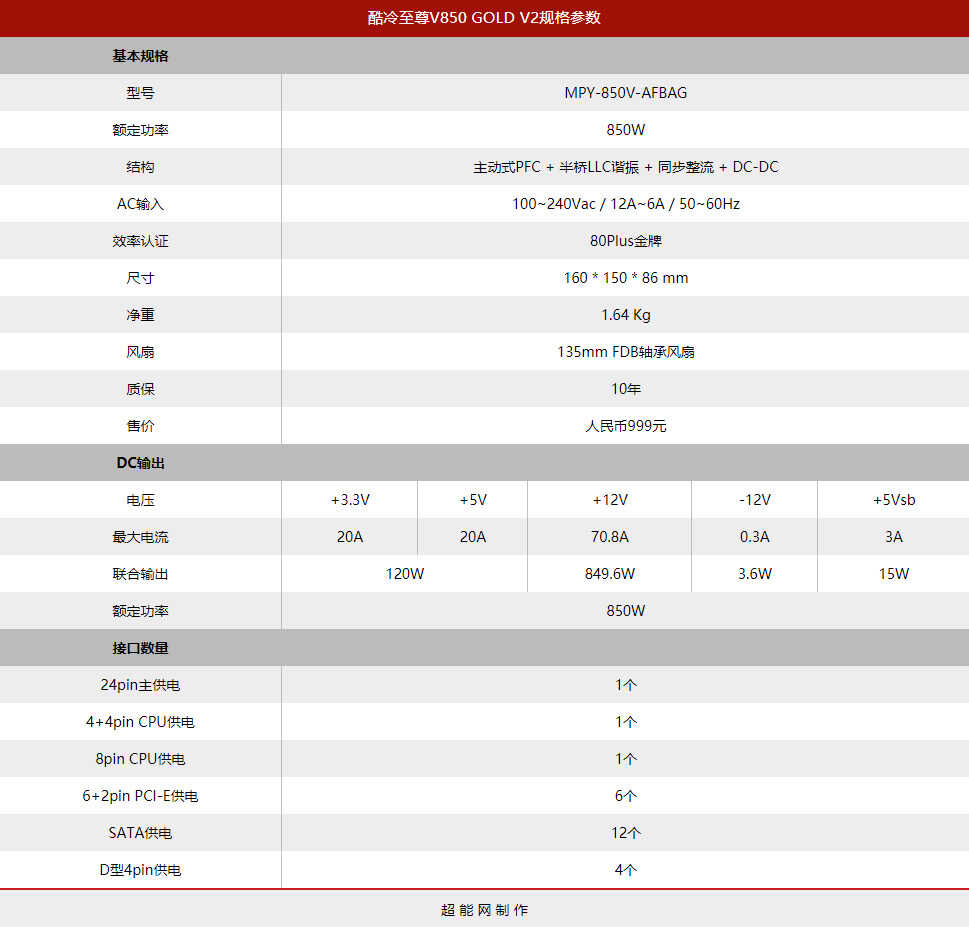

酷冷至尊V850 GOLD V2额定功率为850W，基于主动式PFC+半桥LLC谐振拓扑+同步整流+DC to DC结构打造，单路+12V输出设计，其中+12V最高电流为70.8A，相当于849.6W额定功率;+5V与+3.3V均为额定20A输出，联合输出功率为额定120W;+5V待机输出电流最高3A，-12V则为额定0.3A输出。从输出参数来看， 酷冷至尊V850 GOLD V2电源可以满当前足绝大部分PC平台的使用需求。

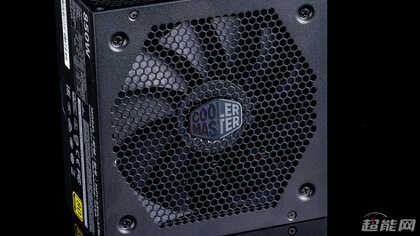

电源配置有135mm散热风扇，支持低负载智能停转功能，支持一键切换温控模式

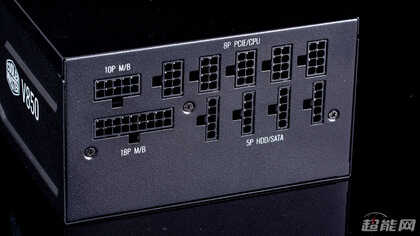

电源采用全模组接口设计，其中24pin主供电对应的模组接口是10+18pin的组合接口;8pin模组接口则对应显卡的PCI-E供电接口与主板的CPU供电接口，共计有5个;5pin模组接口共计有4个。用于扩展SATA供电接口与D型4pin供电接口。

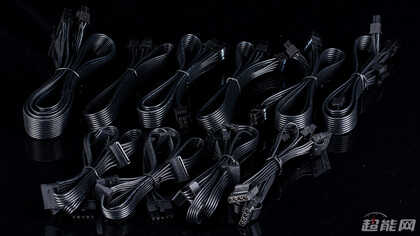

模组线材方面，酷冷至尊V850 GOLD V2提供有1个24pin主供电接口、1个8pin CPU供电接口、1个4+4pin CPU供电接口、6个6+2pin PCI-E供电接口、12个SATA供电接口与4个D型4pin接口，其中24pin主供电接口线材以及2条CPU供电接口线材长度 均为650mm，PCI-E供电接口材长度达670mm， 可以满足各式ATX机箱的背部走线需求。此外PCI-E供电接口所用的线材也仍然维持16AWG规格，其电流通过能力强于常见的18AWG线材，压降和发热更低。

值得一提的是，酷冷至尊V GOLD系列V2电源目前拥有550W、650W、750W、850W四款产品，其从550W产品开始就配置有2个CPU供电接口，在业界是首批甚至可能是首家如此配置的厂商，可以说是紧跟时代发展。





酷冷至尊V850 GOLD V2电源包装

酷冷至尊V850 GOLD V2拆解赏析

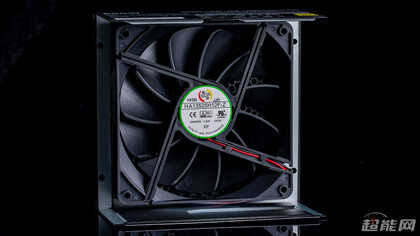

酷冷至尊V850 GOLD V2电源使用的风扇是鸿华的HA13525H12F-Z，规格为DC 12V/0.5A，135mm直径，FDB动态液压轴承， 最高转速为2300RPM。酷冷至尊为这款风扇配置了低负载智能停转功能，保证了电源在静音与散热效能之间有良好的平衡。

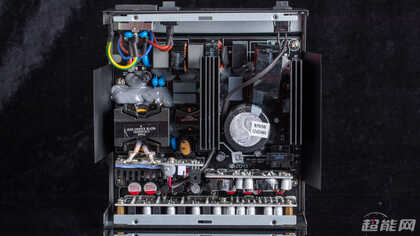

酷冷至尊V850 GOLD V2电源基于ATX12V 2.52规范开发，采用主动PFC+半桥LLC谐振拓扑+同步整流+DC to DC结构，模组接口采用的是PCB直插式设计，+12V同步整流电路以及+5V/+3.3V的DC-DC电路都拥有独立的PCB，内部元件排列整齐，各部分的组成一目了然。

据酷冷至尊表示，V850 GOLD V2电源不仅采用了全日系电容设计，而且内部结构有针对散热方面进行优化，使得风扇的散热气流利用率更高，无需高转速风扇即可满足电源的散热需求，有利于降低电源的运行噪音。

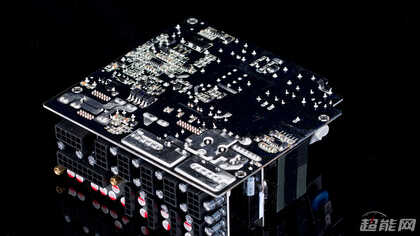

PCB背面做工优秀，+12V输出端有进行铺锡以增强电流通过能力

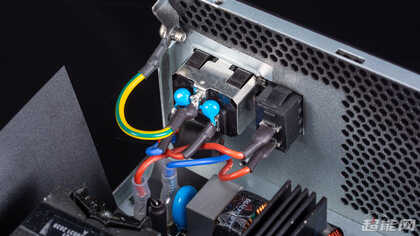

AC输入插座上有1对Y电容作为EMI元件

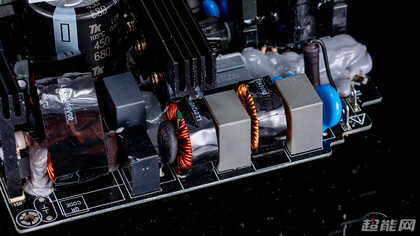

电源的EMI线路完整，不仅在AC输入插座上有1对Y电容，主PCB上的EMI元件还包括有1对Y电容、3个X电容和2个共模线圈，MOV与NTC齐全，其中NTC带有 独立继电器。

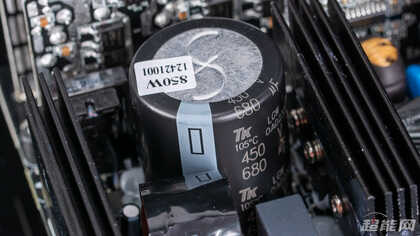

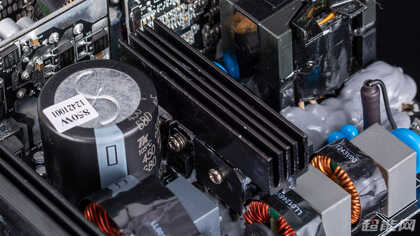

电源采用全日系电容用料，主电容来自TK东信，规格为680μF/450V/105℃





电源的整流桥与主开关管共用一块加厚型的散热片，其中整流桥有2个，型号为GBU3008，规格为800V/30A;主开关管则是2个SRC60R140B，规格为630V/11.2A@125℃/126mΩ。

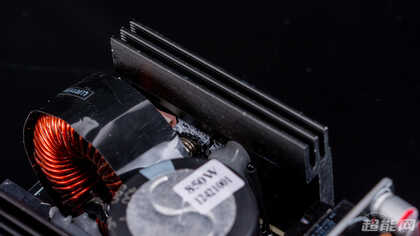

PFC开关管与PFC二极管则共用另一块加厚型散热片，其中PFC开关管有2个，PFC二极管有1个，但由于元件表面糊上了固定胶而且被PFC电感挡住，因此未能观察到这三个元件的具体型号。

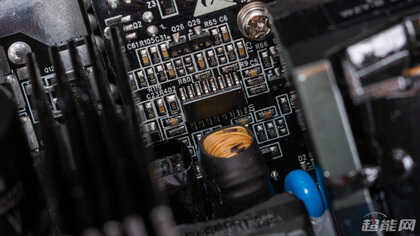

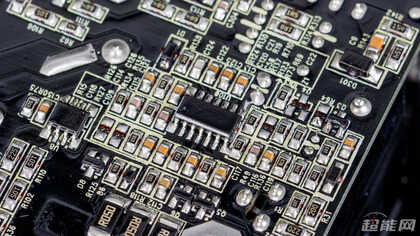

PFC控制器使用的是CM6500UNX，位于主PCB的背面

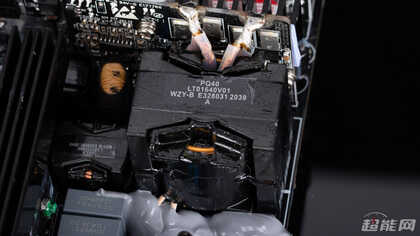

电源的主变压器

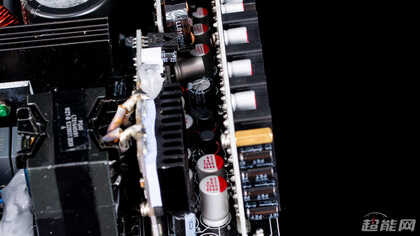

电源的+12V采用同步整流设计，整流管与续流管均布置在独立PCB上， 使用FPCAP的固态电容进行输出滤波，但由于散热片难以拆除，因此我们未能确认其+12V同步整流的具体规模和MosFET型号。





LLC谐振控制器为CU6901VAC，位于+12V同步整流的PCB上

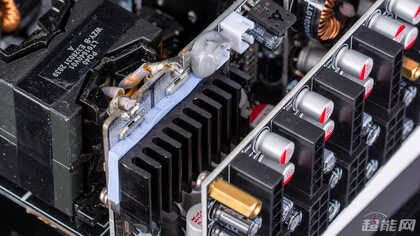

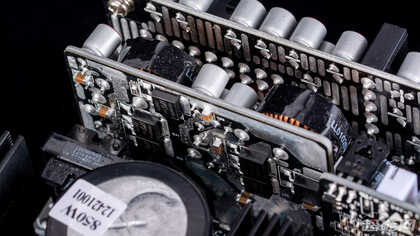

+5V与+3.3V采用DC-DC设计，配置在独立PCB上，每路输出均配置有3个MosFET，均为FTD05N03NA， 规格为30V/75A@100℃/4mΩ，同样使用来自FPCAP的固态电容进行滤波，不过PWM控制器的具体型号未能观察到。





电源的滤波电容主要是FPCAP的固态电容与Rubycon的电解电容

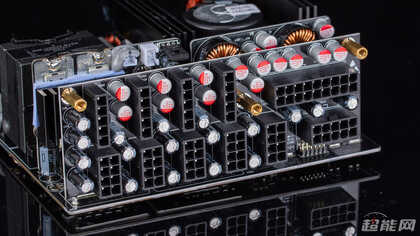

模组接口PCB上同样有大量的FPCAP固态电容与Rubycon电解电容进行滤波

酷冷至尊V850 GOLD V2性能测试

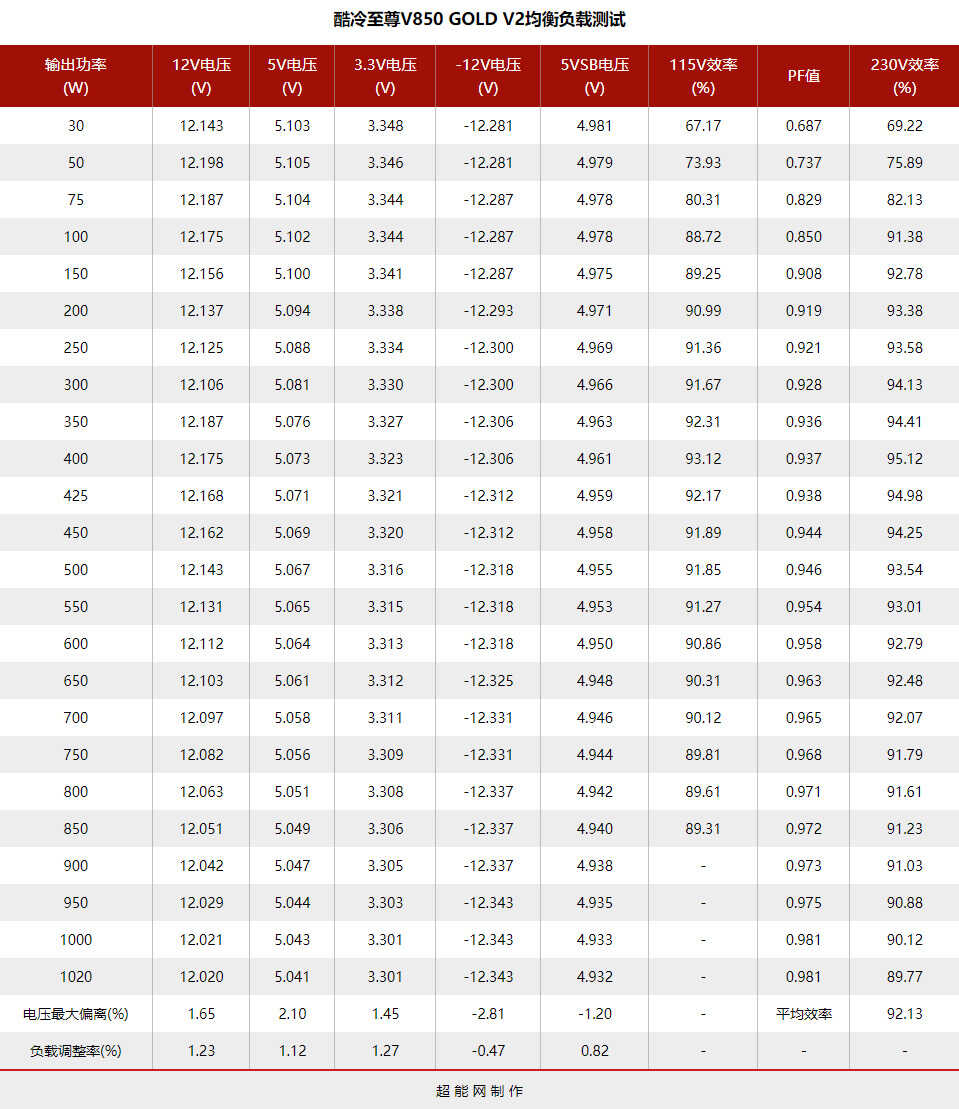

均衡负载

目前我们会对所有参测的电源进行120%额定功率下的230V输入均衡负载测试以及纹波测试，该项测试的成绩不纳入超能指数的计算中，单纯是用来观察电源的功率余量。





酷冷至尊V850 GOLD V2电源在超载至120%功率后，各路输出的电压仍然维持在正常水平，转换效率的变化也属于正常范围内，可以看出其功率余量是非常充足的。

PS：超载至120%功率是评测需要，我们并不建议玩家超载电源，如果确实需要更高的输出功率，请使用额定功率更高的产品。

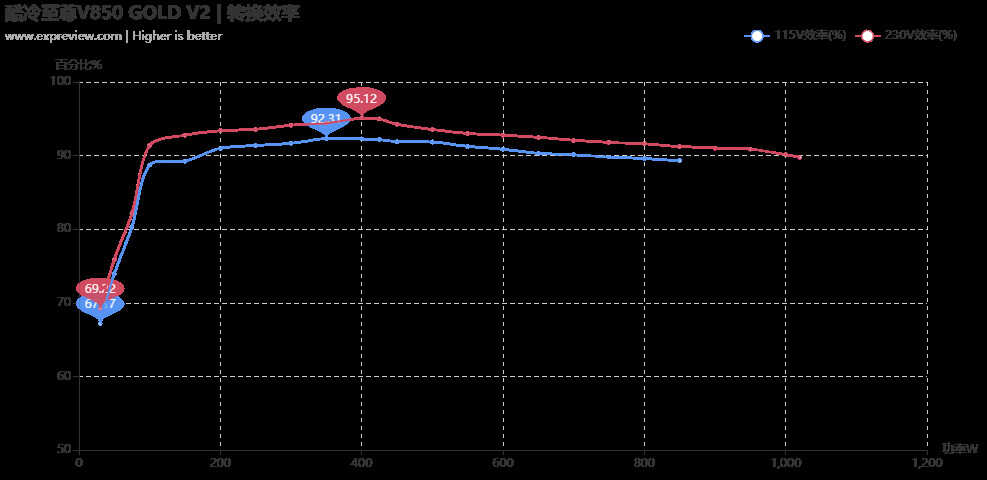

转换效率





酷冷至尊V850 GOLD V2是一款通过了80Plus金牌认证的电源，功率输出达到75W后，其115V与230V输入下的转换效率都超过了80%;在230V输入环境下，其输出100W时转换效率超过91%，半载输出效率接近95%，整体平均效率接近于92%;在115V输入下最高转换效率超过92%，满载效率超过89%，转换效率在80Plus金牌标准之上，是相当优秀的水准。

待机效率

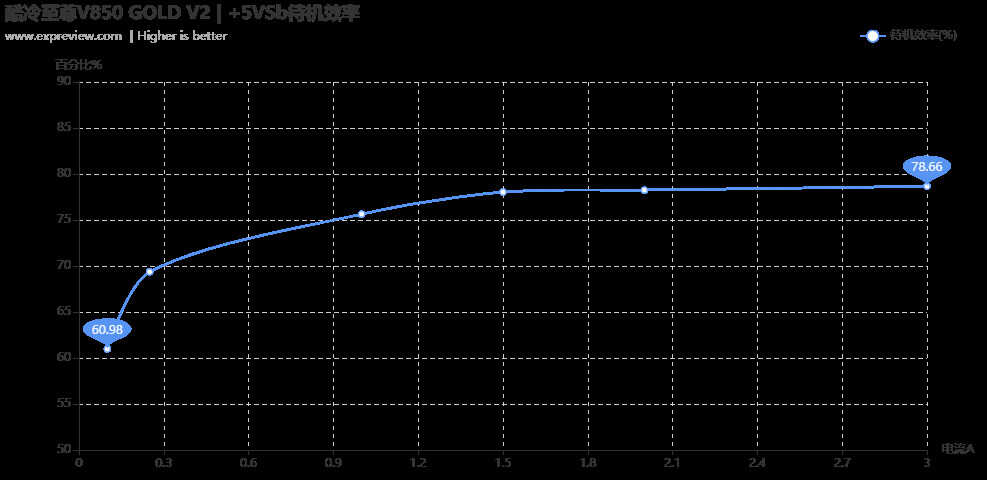

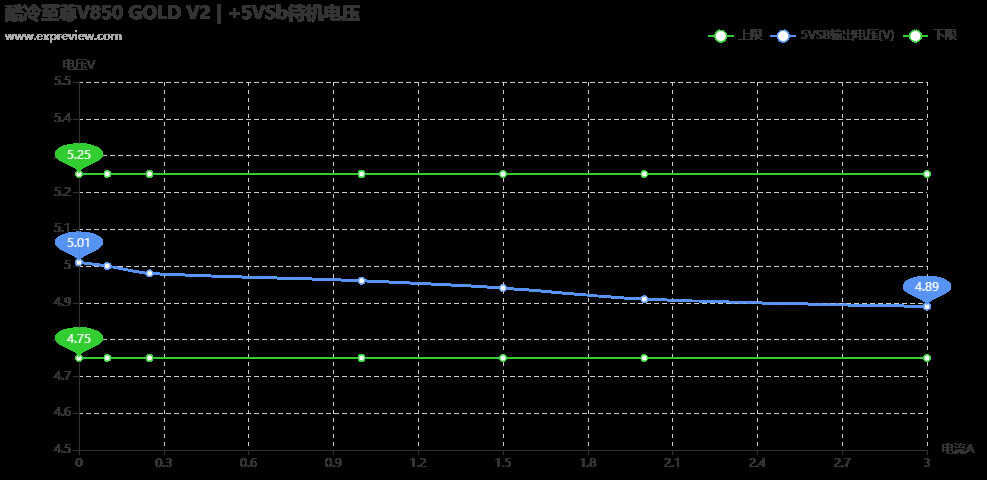

按照相关的规范标准，电源的+5V待机在0.1A/0.25A/1A的负载下转换效率应该高于50%、60%、70%，空载功率应小于1W。酷冷至尊V850 GOLD V2电源的空载待机输入为0.21W，+5V待机输出电压足额，转换效率也很不错。









散热风扇转速

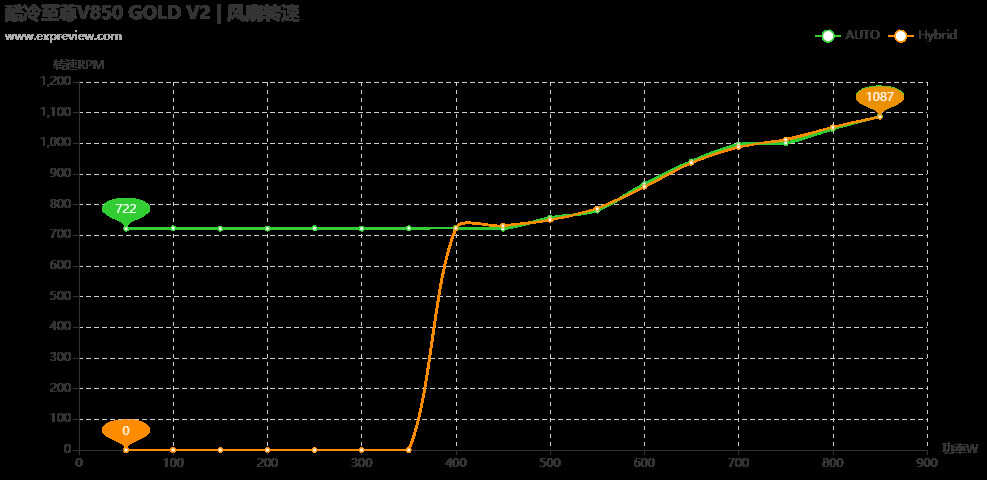

酷冷至尊V850 GOLD V2电源支持低负载风扇智能停转功能，这样的设计既可以保证电源在低温低负载时足够安静，同时也能保证其在高负载下能有充足的散热效能。经我们测试，电源在输出功率达到400W之前，风扇均为停转状态，此后风扇随着电源输出功率的增加而提升转速，起转转速在720RPM，满载转速达到1000RPM到1100RPM的水平，噪音非常低。

如果玩家希望最大化电源的散热效能，也可以选择手动关闭风扇的智能停转功能，将其切换为常规温控。在此模式下风扇不会停转，但是在输出功率达到500W之前也仍然维持在720RPM左右的转速，满载转速同样在1100RPM左右，同样很安静。

电压稳定性

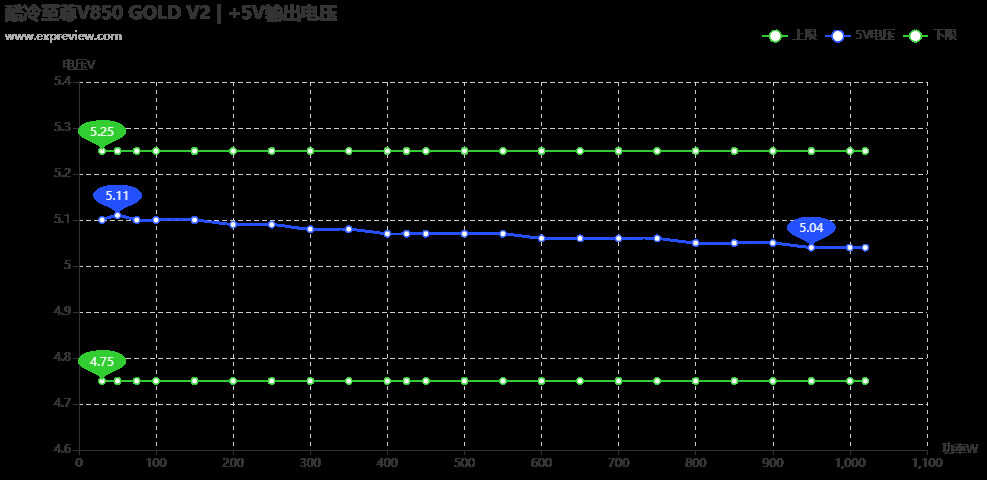

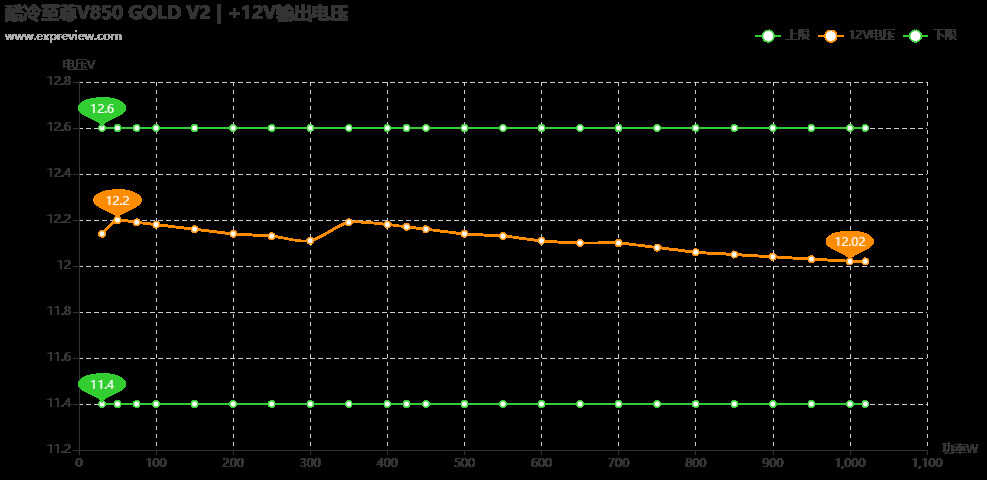

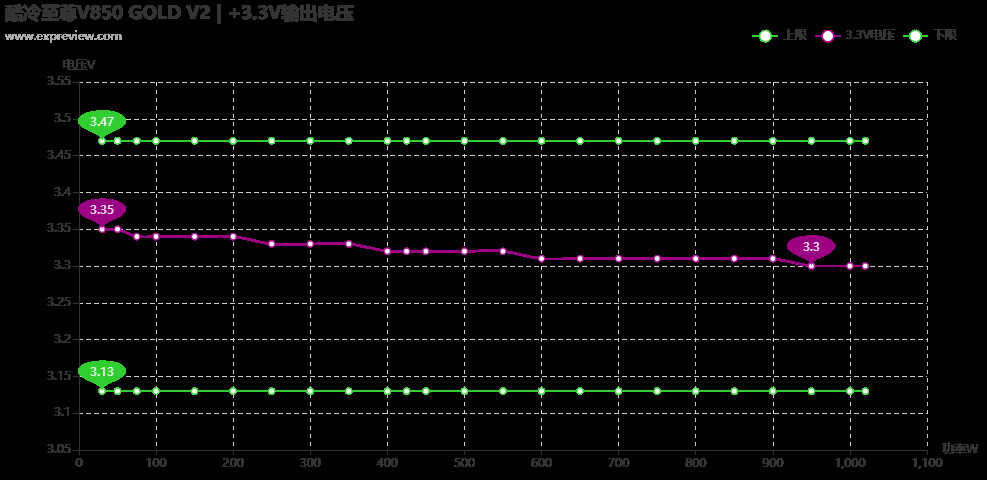

酷冷至尊V850 GOLD V2电源的输出电压表现可圈可点，其中+12V与+3.3V的输出电压最高偏离度不到2%，+5V的最高电压偏离度则略高于2%，电压调整率则全部可以控制在1%左右。













输出纹波

纹波和噪声是电源直流输出里夹杂的交流成分，如果用示波器观察，就会看到电压上下轻微波动，像水波纹一样，所以称之为纹波。按照英特尔ATX12V 2.52规定，+12V、+5V、+3.3V的输出纹波与噪声的Vp-p(峰-峰值)分别不得超过120mV、50mV、50mV。我们使用数字示波器在20MHz模拟带宽下按照英特尔规范给治具板测量点处并接去耦电容，对电源满载以及超载至120%功率下的输出纹波进行测量，以低频下的纹波峰峰值作为打分基准。

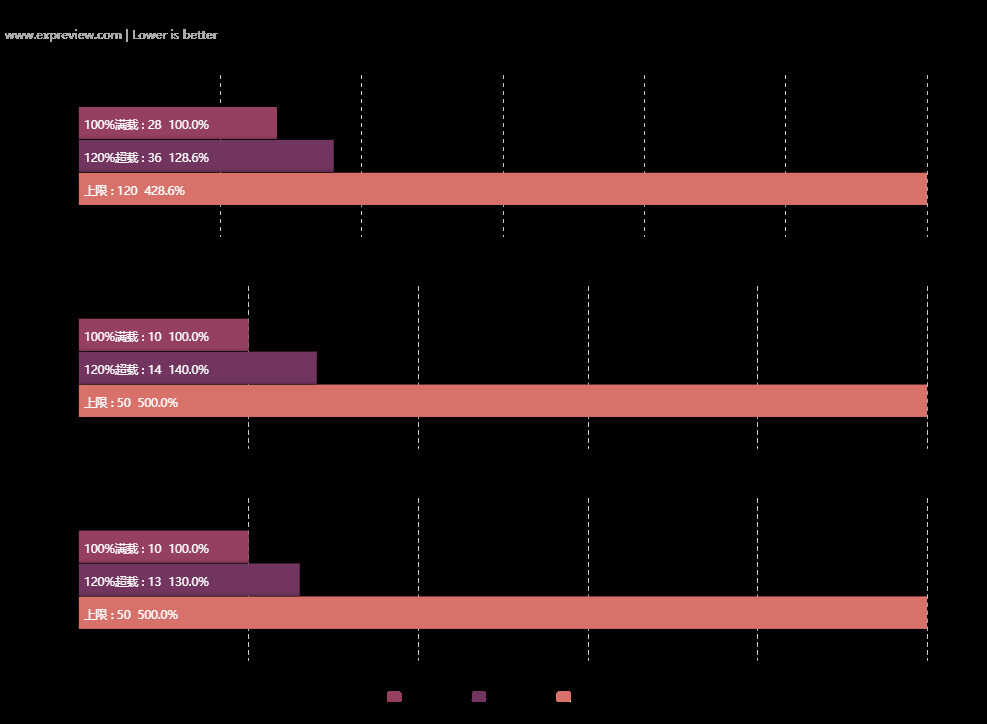

电源在100%满载时的+12V、+5V、+3.3V低频纹波为28mV、10mV和10mV，超载至120%也就是1020W后，电源输出纹波有小幅度的增加，分别上升至36mV、14mV和13mV，并没有本质上的性能改变。从电源的纹波抑制表现来看，其已经达到了旗舰级电源的水平，令人印象深刻。

交叉负载

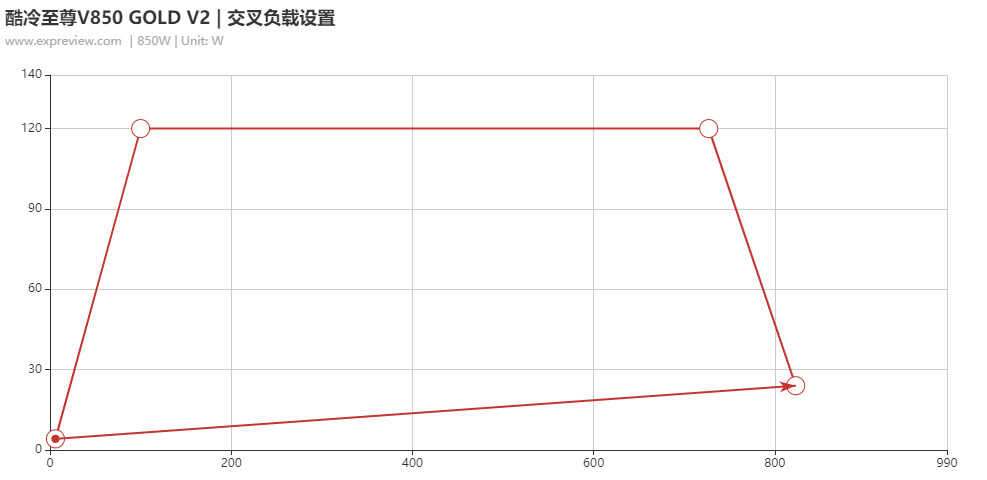

交叉负载测试项目我们按照Intel ATX12V 2.52和SSI EPS12V 2.92电源设计指导的要求，制定出850W电源交叉负载图表。

值得注意的是，我们并非原封照搬设计规范，而只选择其中比较有实际意义的4个测试点，分别是交叉负载框里的左下、左上、右上和右下角四个点。

这四个点的意义分别为：

左下角(A点)：整机最小负载;

左上角(B点)：辅路最大负载、12V最小负载，例如多个机械硬盘同时启动的情况;

右上角(C点)：辅路最大负载、整机满载;

右下角(D点)：12V最大负载、辅路最小负载，例如使用单个固态硬盘运行3D游戏的情况;

测试点的X坐标表示总的+12V的输出功率，Y坐标表示+5V和+3.3V的输出功率之和。

交叉负载的测试与前面的均匀负载测试的评判标准一致，电压偏离额定值越少越好，各路偏离率允许的值都为±5%。

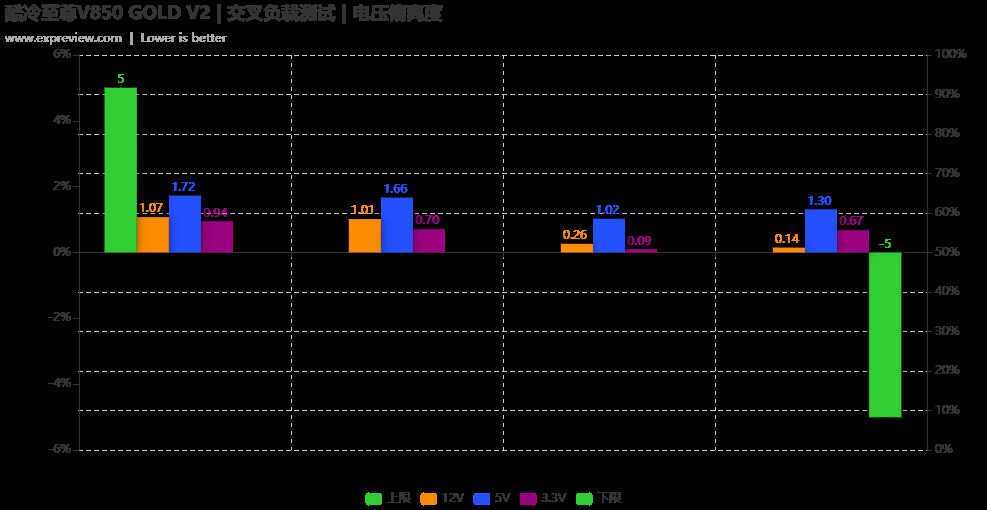

酷冷至尊V850 GOLD V2在+5V和+3.3V输出上使用了DC to DC设计，这个设计在交叉负载(拉偏测试)中是比较有利的，基本上在不同的负载环境中，三路输出的电压偏离度趋势都是相同的，而且从偏离度的变化来看，交叉负载测试对于V850 GOLD V2电源的输出电压并没有带来明显改变，可见电源的电压是非常稳定的。

保持时间

掉电保持时间(Hold-up Time)是指电源掉电之后电压输出值跌出范围允许的5%的时间，我们测量的是+12V、+5V和Power-OK(Power-Good)信号的保持时间。

SSI EPS12V 2.92服务器电源设计指导中对输出电压保持时间的要求是电源在75%的负载下保持时间应该大于18ms，而Power-OK信号的保持时间要求是大于17ms。

掉电保持时间如此受关注，是因为其很大程度上关系到硬件的寿命，Power-OK保持17ms意味着面临17ms以内的掉电情况时电脑能持续运行而不出现关机、重启的状况，而各路电压保持18ms或者更长的时间，是为了在掉电发生时各个硬件能够做出应急处理，比如机械硬盘的磁头归位 、SSD的掉电保护。

酷冷至尊V850 GOLD V2的保持时间是在75%负载(DC输出637.5W)的情况下测得。

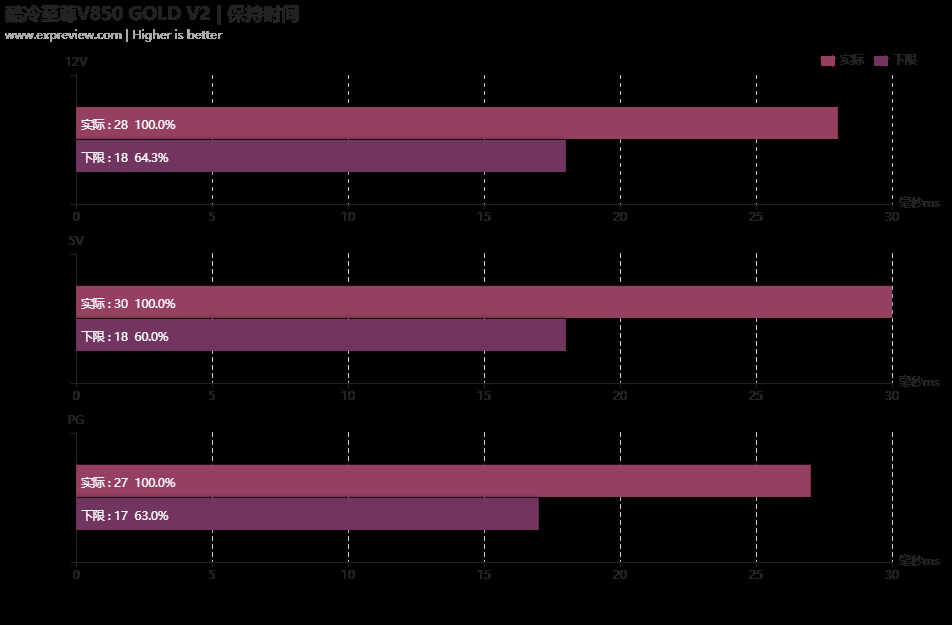

对于+12V和+5V，合格的标准是保持时间等于或者大于18ms，Power-OK(或者称PG，Power-Good)时间应该等于或者大于17ms。酷冷至尊V850 GOLD V2的+12V保持时间为28ms，+5V为30ms，Power-OK为27ms，三项保持时间全部达标而且余量非常充足。

酷冷至尊V850 GOLD V2点评

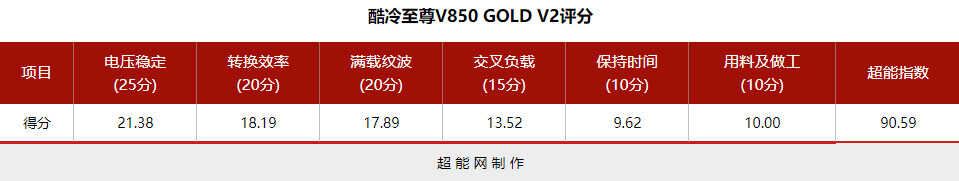

按照我们目前的评分标准，酷冷至尊V850 GOLD V2的超能指数为90.59分，已经进入到旗舰级电源的领域中，值得追求电源性能的玩家选择。





酷冷至尊V850 GOLD V2电源内部用料扎实，整体表现优秀，特别是在输出纹波抑制以及转换效率方面，更是80Plus金牌电源产品中的佼佼者，达到了更高级别产品的水准，令人印象深刻。对于追求电源性能的玩家来说，V850 GOLD V2电源不仅功率充足，性能上也有足有的吸引力，值得成为装机首选电源。





而出于精益求精的想法，酷冷至尊V850 GOLD V2电源在电压稳定性上的表现其实还有进步的空间，我们更希望其能将电压偏离度与电压调整率都控制到1%以内。当然这样的想法多少有些吹毛求疵，毕竟能达到这种表现的电源，多数情况下会拥有更高的自身定位，V850 GOLD V2电源在当前的位置上已经做得足够优秀了。

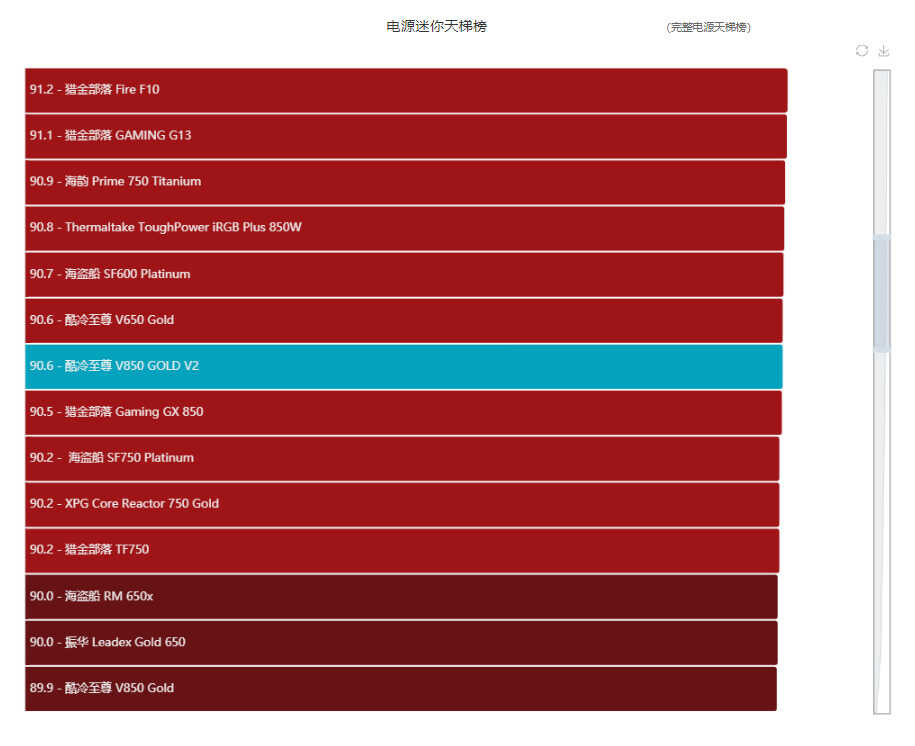

电源迷你天梯榜 (完整电源天梯榜)





目前酷冷至尊V850 GOLD V2的官方售价为999元，可享受10年质保服务，这个价格不仅与其性能表现相符，而且放在市场上也是颇具竞争力的，对于喜欢高性能电源的玩家会是一个颇为理想的选择。

√ 优点：

- 80Plus金牌认证

- 输出纹波控制优秀

- 支持低负载低温风扇自动停转

- 10年质保，价格有竞争力

X 缺点：

- 电压稳定性仍有进步空间
