amd7750开核详细教程(你想知道的都在这里)

 人阅读 | 作者奔跑的小羊 | 时间:2022-04-27 10:17

1) 什么是 CPU 开核

开核就是在生产四核、六核的工程中而屏蔽掉的核心开启,从产品本身的价值可以说通过开核就是用双核的钱买四核的产品这何乐而不为呢?被开核的 cpu 本身是三核或四核以及六核但厂商为了控制市场强行关闭了一个内核当做低端产品销售,开核就好理解了,就是用其他技术手段破解,开启原本就有但是被屏蔽的物理内核 。
1.必须采用南桥是 SB710、750、810、SB850 的 AMD 7、8 系列主板。并且主板的 BIOS 中要有 ACC 选项。
2.必须采用特定编号批次,比如 710,720 的 0904 批次等。

参考开核结果如下:Sempron 130 2.6G单核——破解后为双核
Sempron 140 2.7G单核——破解后为双核
Athlon x2 5000 2.2G 双核——破解后为四核 6MB 三级缓存
Athlon x2 5200 2.3G 双核——破解后为四核 6MB 三级缓存
Athlon II x2 210e 2.6G 双核——破解后为四核
Athlon II x2 220 2.8G 双核——破解后为四核 6MB 三级缓存
Athlon II x3 425 2.7G 三核——破解后为四核 6MB 三级缓存
Athlon II x3 435 2.9G 三核——破解后为四核 6MB 三级缓存
Athlon II x3 440 3.0G 三核——破解后为四核 6MB 三级缓存
Athlon II x3 445 3.1G 三核——破解后为四核 6MB 三级缓存
Athlon II X4 640T 3.0G 四核——破解后为六核, 6MB 三级缓存
Phenom II X2 545 3.0G 双核——破解后为四核、6MB 三级缓存
Phenom II X2 550 3.1G 双核——破解后为四核、6MB 三级缓存
Phenom II X2 555 3.2G 双核——破解后为四核、6MB 三级缓存
Phenom II X2 560 3.3G 双核——破解后为四核、6MB 三级缓存
Phenom II X3 720 2.8G 三核——破解后为四核、6MB 三级缓存
Phenom II X4 960T 3.3G 四核——破解后为六核、6MB 三级缓存

AMD CPU开核教程



2) 开核要求

1.不是全部型号的 U 都能开核,能开核的只有一部分的型号。
2.开核只对主板有点要求,开核要主板 BIOS支持。
3.CPU支持开核才有可能开核成功,同上,能不能开就看你运气。
4.开完核再超频稳不稳定很难说,在论坛上看过很多开核后超频的帖,大部分都很稳定,当然也有些不稳定,但有一部分不稳定的换了内存后就可以,总结来说一般是没问题的。
5.所有的CPU都可以尝试开核,如果开核失败对 CPU 没什么影响可以照样用,只是你的 CPU 不能开核而已。如果开核成功后清除 CMOS 可以恢复原来的核心数量。
6.部分CPU核心本来就是有问题的,开核之后开出来的核心无法使用。

3)哪些可以开核

这里仅供参考。同时CPU的编码也是决定因素之一。
第一行是AMD Athlon(CPU名称)
第二行是CPU型号、规格信息。
第三行是重点!! CACZC是核心信息 AC是核心代号 0938是生产周期 09年38周
第四行是SN码、质保用的(2021年不会有还在AM2/2+/3还在质保的吧)

AMD CPU开核教程



AMD CPU开核教程

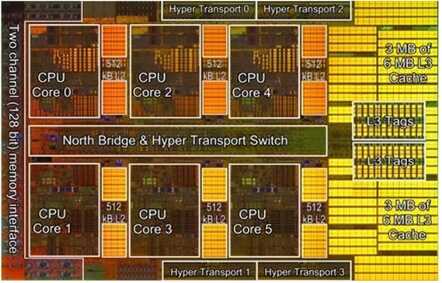

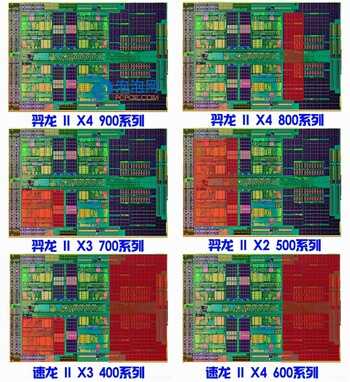

AMD 45nm的CPU有这几种核心
1.Truban核心 原生六核心,L1 768KB L2 3MB L3 6MB
2.Deneb核心 原生四核心,L1 512KB L2 2MB L3 6MB
3.Zosma核心 原生六核心,L1 768KB L2 3MB L3 6MB,屏蔽成四核心 L1 512KB L2 2MB L3 6MB
4.Propus核心 原生四核心,L1 512KB L2 2MB
5.Heka核心 原生四核心,L1 512KB L2 2MB L3 6MB,屏蔽成三核心 L1 384KB L2 1.5MB L3 6MB
6.Rana核心 三核心 L1 384KB L2 1.5MB 这个系列应该是有Deneb/Propus阉割的,这个系列有可能开出三级缓存

7.Callisto核心 原生四核心,L1 512KB L2 2MB L3 6MB,屏蔽成双核心 L1 256KB L2 1MB L3 6MB
8.Ragor核心 这个分两种
8.1 原生双核心,L1 512KB L2 2MB
8.2 原生四核心,L1 512KB L2 2MB L3 6MB,屏蔽成双核心,L1 512KB L2 1MB
8.3 原生双核心,L1 512KB L2 2MB 屏蔽一半L2 成为L1 512KB L2 1MB
9.Sargas核心 原生双核心,L1 512KB L2 2MB 屏蔽成单核心,L1 128KB L2 512MB

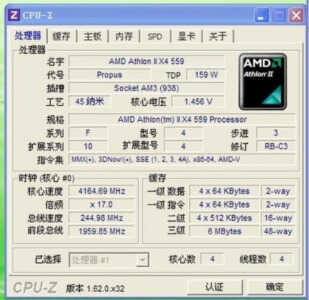

AMD CPU开核教程



AMD CPU开核教程



实际上AM3的CPU原生存在的核心只有6核心的Thuban、4核心的Deneb、4核心的Propus、双核心的Ragor6核心的Thuban的核心代号是CB
4核心的Deneb的核心代号是AC
4核心的Propus的核心代号是AD
双核心的Propus的核心代号是AE

芯片组开核条件——具备 ACC 功能
SB710/SB750芯片组是支持ACC功能的,所以直接使用这个功能即可解锁
8系列芯片组因为取消了ACC功能,所以高端主板都选择搭载第三方芯片配合开核

一般华硕、微星等主板都自带开核
比如开机按“4”运行开核程序

可以开核概率较大的CPU
1.三核的CPU、AMD没原生三核心的CPU、都是四核心屏蔽的
2.可以睿频的四核心CPU、都是六核心阉割的、只有Thuban核心原生支持睿频,Deneb和Propus核心是不支持睿频的
3.单核心闪龙、可以开核成双核心

肯定无法开核的CPU
1.六核心的CPU

都是六核怎么开??
2.原生四核心的CPU,比如X4 955这种。
3.二级缓存为2MB的双核CPU。这种为原生Ragor核心。肯定无法开核。

比如说这颗640,Thuban核心核心代号是CB,可以开出6核和三缓,但是开核后及其不稳定,满载很容易蓝屏,只能开5核和三缓

AMD CPU开核教程



AMD CPU开核教程
