nc100测评(带你聆听不一样的声音)

 人阅读 | 作者奔跑的小羊 | 时间:2022-04-21 11:42

聆耳NC100真无线主动降噪耳机结合了新一代无线智能降噪技术,无论你是坐地铁,还是乘飞机,聆耳NC100都可以依靠耳机内的传感器准确识别你所处的状态,根据不同的环境,自动调整适合降噪强度。我爱音频网对聆耳NC100进行了拆解,一起来看看。

一、聆耳NC100真无线主动降噪耳机开箱

拆解报告:聆耳NC100真无线主动降噪耳机

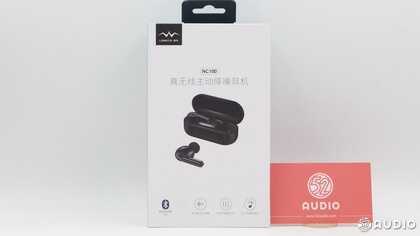

聆耳包装为长方形带挂件设计,便于悬挂于货架上。包装正面左上角是LINNER的Logo,耳机效果图及产品名称位于中部,很有意思,一只耳机位于座仓,另一只耳机被取出,一张图展示出耳机的两种形态。包装底部下方是蓝牙5.0,多功能主动降噪,音质均衡更动听,25小时续航图标。

拆解报告:聆耳NC100真无线主动降噪耳机

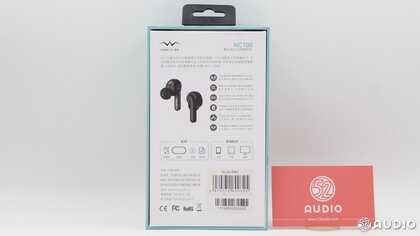

包装背面一览,这部分在主要是耳机的文字介绍,配件信息,制造信息。

拆解报告:聆耳NC100真无线主动降噪耳机

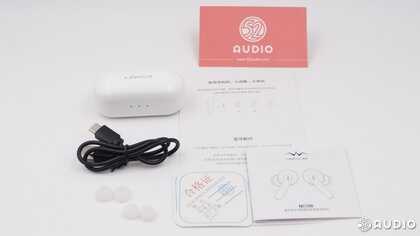

包装清单:耳机,额外的两副硅胶耳塞,充电线,说明书,合格证,配对说明图纸。

拆解报告:聆耳NC100真无线主动降噪耳机

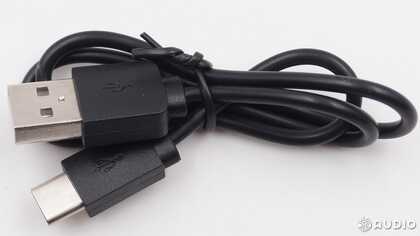

包装附赠一条USB-A to USB Type-C充电线。

拆解报告:聆耳NC100真无线主动降噪耳机

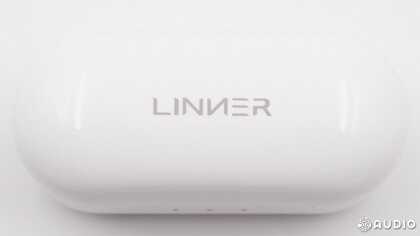

充电盒顶部有聆耳的英文Logo。

拆解报告:聆耳NC100真无线主动降噪耳机

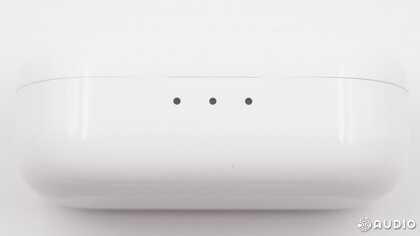

充电盒正面的充电指示灯特写。

拆解报告:聆耳NC100真无线主动降噪耳机

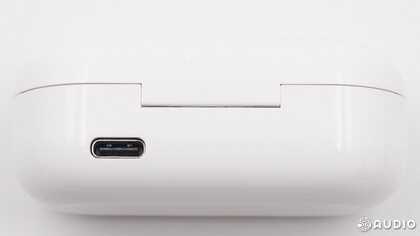

充电盒背面特写,USB Type-C充电接口位于背面的左下角。

拆解报告:聆耳NC100真无线主动降噪耳机

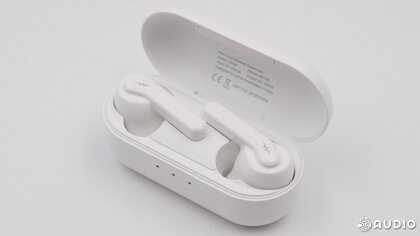

充电盒开盖一览。

拆解报告:聆耳NC100真无线主动降噪耳机

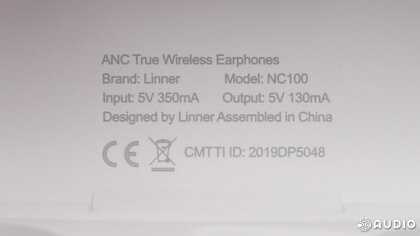

充电盒内盖印刷信息,品牌:聆耳,型号:NC100,输入:5V⎓350mA,输出:5V⎓130mA,聆耳设计,中国装配。

拆解报告:聆耳NC100真无线主动降噪耳机

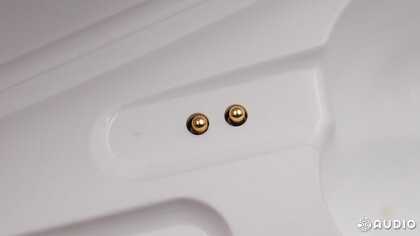

充电盒耳机座仓充电顶针特写。

拆解报告:聆耳NC100真无线主动降噪耳机

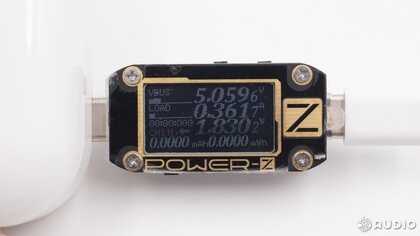

我爱音频网采用POWER-Z KM001C对聆耳NC100真无线主动降噪耳机进行有线充电测试,充电电压:5.059V,充电电流:0.361A。

拆解报告:聆耳NC100真无线主动降噪耳机

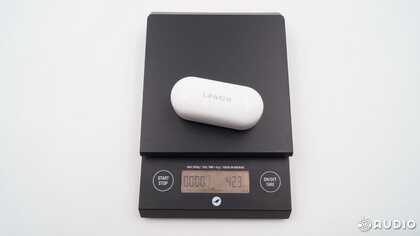

充电盒+耳机重量:42.3g。

拆解报告:聆耳NC100真无线主动降噪耳机

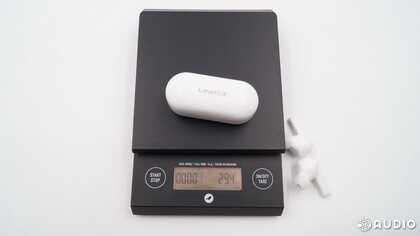

充电盒重量:29.4g。

拆解报告:聆耳NC100真无线主动降噪耳机

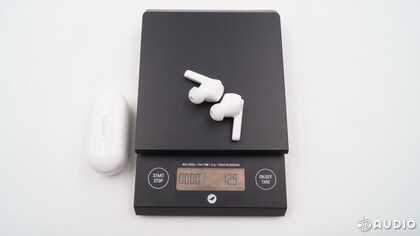

左右耳机重量:12.9g。

二、聆耳NC100真无线主动降噪耳机拆解

拆解报告:聆耳NC100真无线主动降噪耳机



我们轻撬充电盒壳体,打开充电盒。

拆解报告:聆耳NC100真无线主动降噪耳机

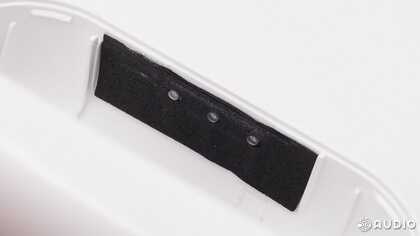

充电盒LED遮光黑色海绵特写。

拆解报告:聆耳NC100真无线主动降噪耳机

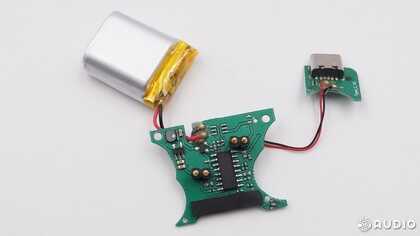

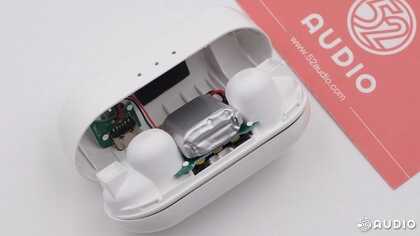

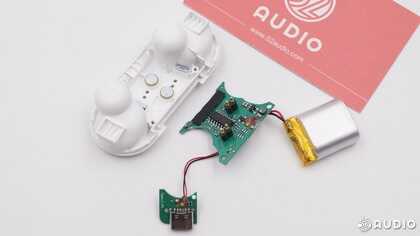

充电盒内部结构一览:充电母座小板,主板,锂电池。

拆解报告:聆耳NC100真无线主动降噪耳机

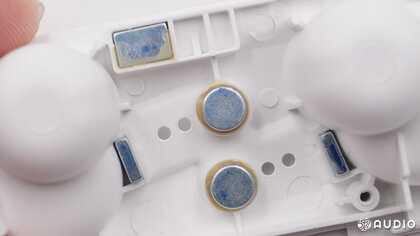

充电盒内部的定位磁铁及闭合磁铁特写。

拆解报告:聆耳NC100真无线主动降噪耳机



充电盒内部结构正面特写。

拆解报告:聆耳NC100真无线主动降噪耳机

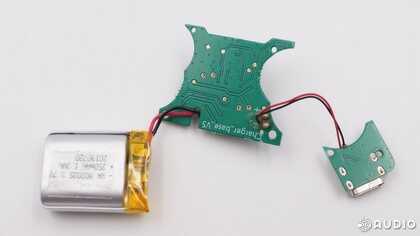

充电盒内部结构背面特写。

拆解报告:聆耳NC100真无线主动降噪耳机

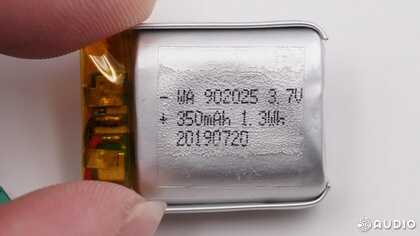

WA 902025锂聚合物电池,3.7V,350mAh,1.3Wh,生产日期:2019年7月20日。

拆解报告:聆耳NC100真无线主动降噪耳机

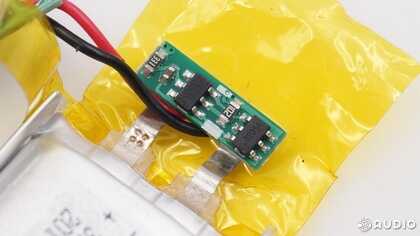

电池保护电路特写。

拆解报告:聆耳NC100真无线主动降噪耳机

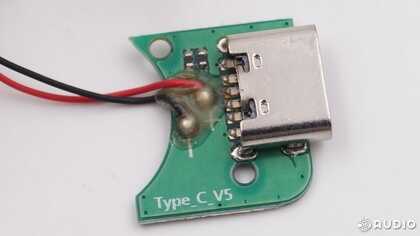

充电母座小板导线焊点用胶水加固。

拆解报告:聆耳NC100真无线主动降噪耳机

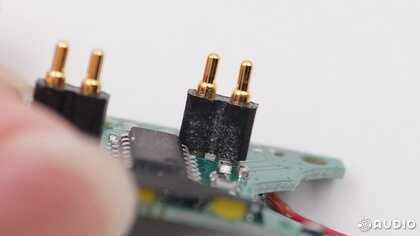

主板金属充电顶针特写。

拆解报告:聆耳NC100真无线主动降噪耳机

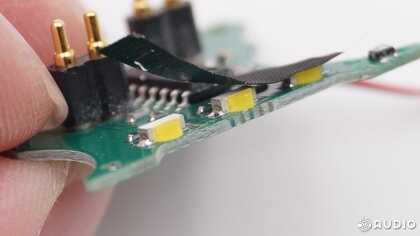

主板上的三颗LED充电指示灯特写。

拆解报告:聆耳NC100真无线主动降噪耳机

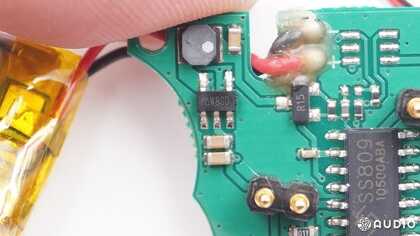

丝印W8SD 微盟 ME2188 升压IC,将内置电池升压为耳机充电。

拆解报告:聆耳NC100真无线主动降噪耳机

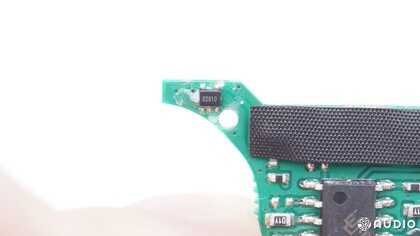

丝印82910霍尔元件,检测充电盒闭合。

拆解报告:聆耳NC100真无线主动降噪耳机

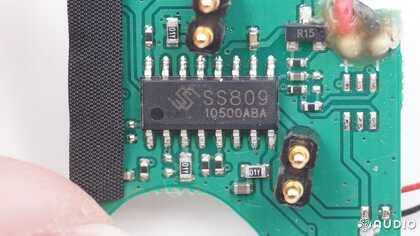

Sinhmicro昇生微SS809单片机。

SS809是一款集成了充放电管理的AD型单片机,内置丰富的接口功能,灵活的配置模式,和不同的低功耗选项。主要应用于需要充电和智能控制的便携式电子设备,带来精简的外围成本,优秀的性能和便捷的开发,如蓝牙耳机充电盒、LED灯组、手持式雾化器、个人护理设备、电子烟、香薰机、香薰灯、电子玩具等等。

拆解报告:聆耳NC100真无线主动降噪耳机



我们接着看耳机部分。

拆解报告:聆耳NC100真无线主动降噪耳机

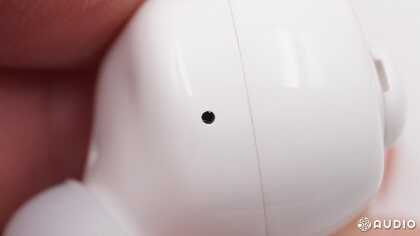

耳机底部通话麦克风拾音孔特写。

拆解报告:聆耳NC100真无线主动降噪耳机

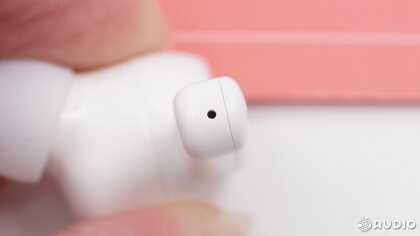

耳机背部降噪麦克风拾音孔特写。

拆解报告:聆耳NC100真无线主动降噪耳机

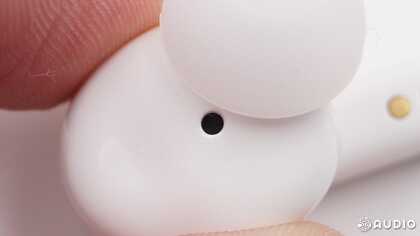

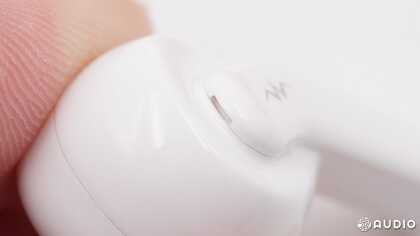

耳机一侧泄压孔特写。

拆解报告:聆耳NC100真无线主动降噪耳机



耳机内侧泄压孔特写。

拆解报告:聆耳NC100真无线主动降噪耳机

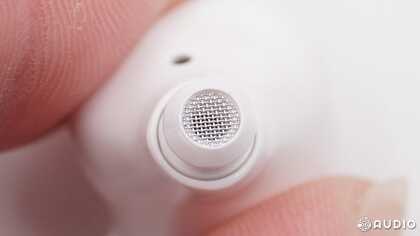

耳机出音孔特写,有金属丝网覆盖。

拆解报告:聆耳NC100真无线主动降噪耳机

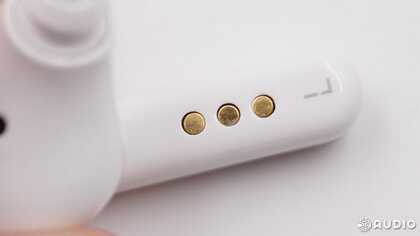

耳机手柄内侧充电触点特写。

拆解报告:聆耳NC100真无线主动降噪耳机

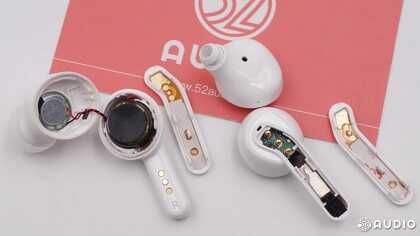

耳机整体拼装模块一览。

拆解报告:聆耳NC100真无线主动降噪耳机

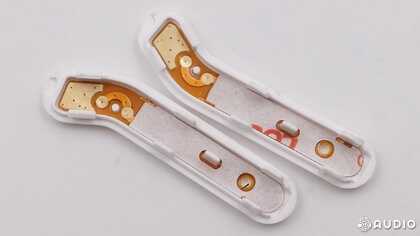

左右耳机背板内壁一览。

拆解报告:聆耳NC100真无线主动降噪耳机

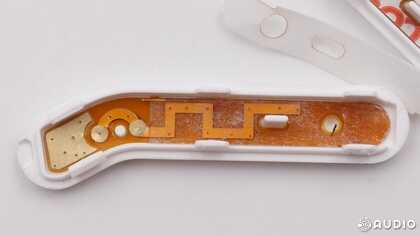

耳机背板内壁集成了触摸FPC及蛇形走线蓝牙天线。

拆解报告:聆耳NC100真无线主动降噪耳机

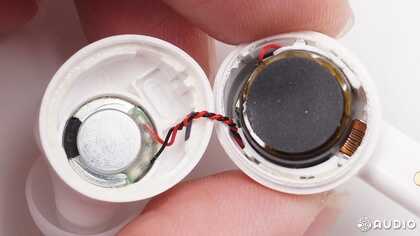

耳机腔体内部一览。

拆解报告:聆耳NC100真无线主动降噪耳机

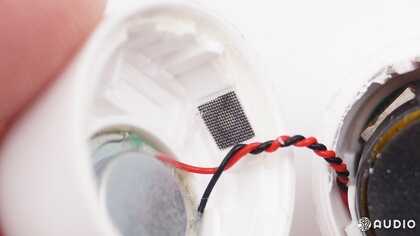

耳机泄压孔内部贴有黑色丝网。

拆解报告:聆耳NC100真无线主动降噪耳机

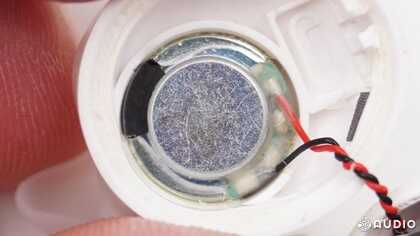

耳机扬声器单元特写。

拆解报告:聆耳NC100真无线主动降噪耳机

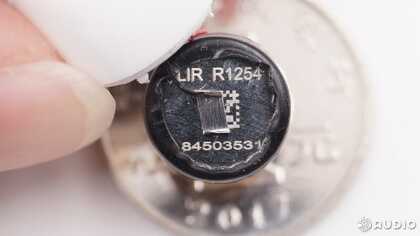

LIR R1254纽扣锂电池特写,同时锂电池与一元硬币比较大小。

拆解报告:聆耳NC100真无线主动降噪耳机

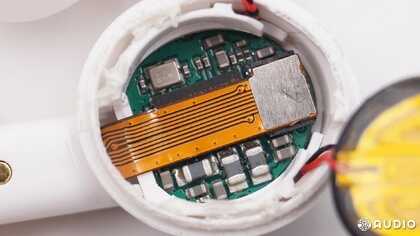

耳机主板位于电池之下。

拆解报告:聆耳NC100真无线主动降噪耳机

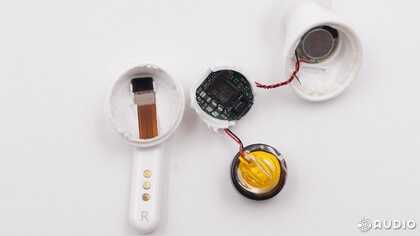

耳机内部结构一览。

拆解报告:聆耳NC100真无线主动降噪耳机

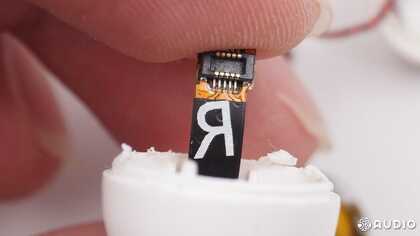

耳机内部的排线特写,与主板通过排线插座连接。

拆解报告:聆耳NC100真无线主动降噪耳机

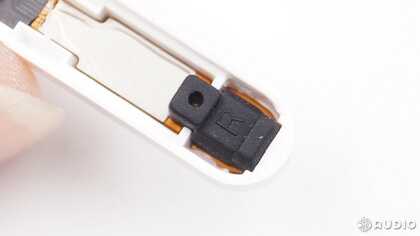

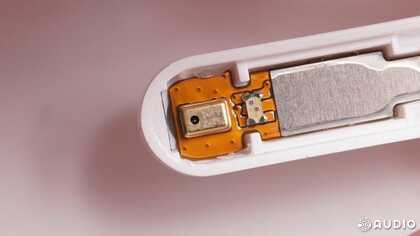

手柄底部的通话硅麦被黑色胶壳罩住。

拆解报告:聆耳NC100真无线主动降噪耳机



位于耳机底部的镭刻L011 9611MEMS硅麦特写。

拆解报告:聆耳NC100真无线主动降噪耳机

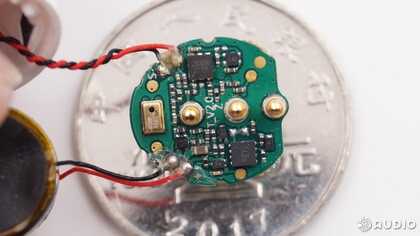

耳机主板正面特写,耳机主板与一元硬币的比较。

拆解报告:聆耳NC100真无线主动降噪耳机



耳机主板背面特写。

拆解报告:聆耳NC100真无线主动降噪耳机

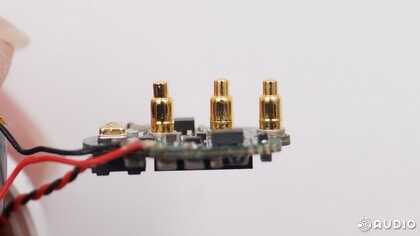

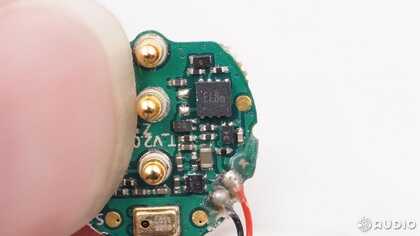

主板蓝牙天线顶针及触摸顶针特写,两个顶针用于蓝牙天线,一个顶针用于触摸。

拆解报告:聆耳NC100真无线主动降噪耳机

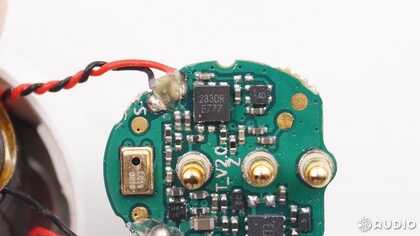

丝印233DR E777 IC。

拆解报告:聆耳NC100真无线主动降噪耳机



丝印EL8m IC。

拆解报告:聆耳NC100真无线主动降噪耳机

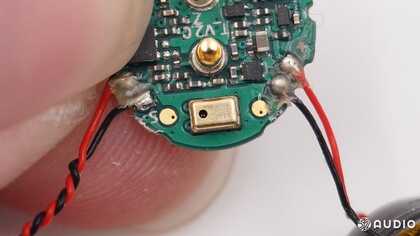

位于主板上的镭刻L011 9516MEMS硅麦特写。

拆解报告:聆耳NC100真无线主动降噪耳机

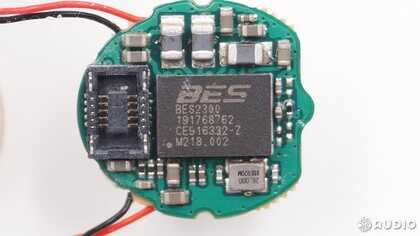

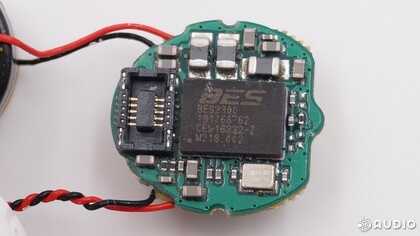

耳机搭载了BES恒玄2300蓝牙音频SoC。

拆解报告:聆耳NC100真无线主动降噪耳机

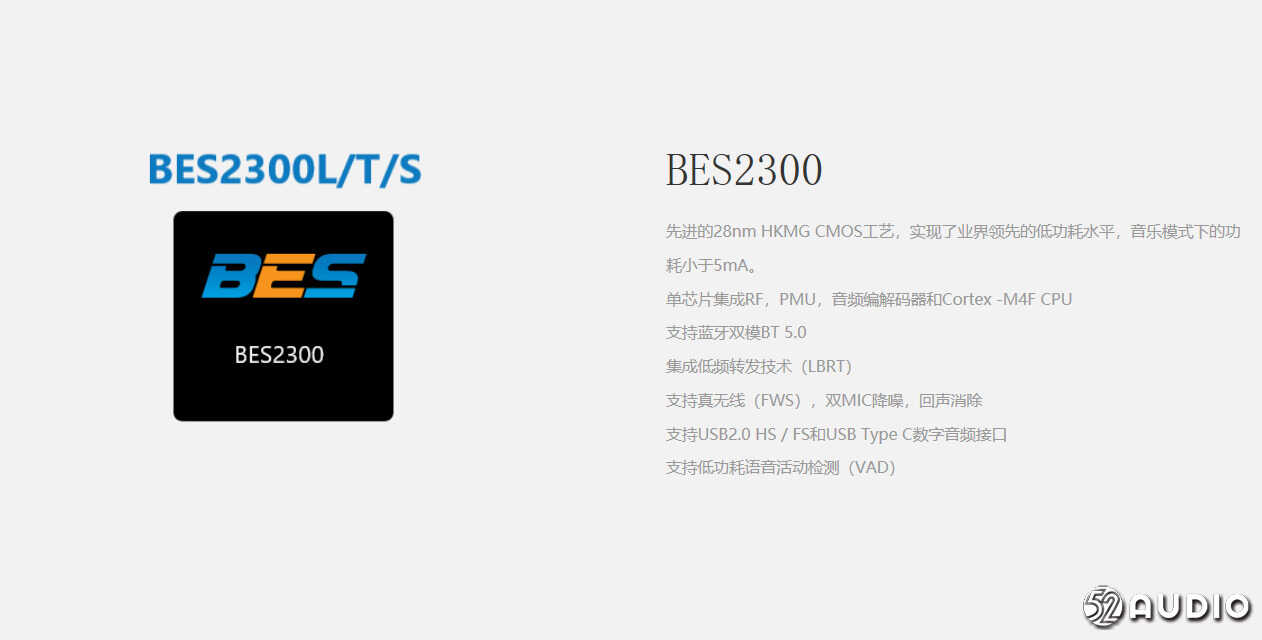

BES2300 是一款全集成自适应主动降噪方案,支持蓝牙 5.0、LBRT 低频转发技术和双模蓝牙 4.2,它还支持第三代 FWS 全无线立体声技术、双麦克风等,采用 28nm,BGA 封装。

支持降噪技术,尤其是高性能的自适应主动降噪技术,可以让高端主动降噪耳机使用一颗全集成芯片实现高音质和主动降噪。

此外还支持外接心率传感器、加速度传感器等等外接传感器设备和 eMMC 闪存,可以达到外接存储设备播放音乐的目的。BES2300 可以给耳机和家庭音响输出声音,也可以从外部麦克风录音。

拆解报告:聆耳NC100真无线主动降噪耳机

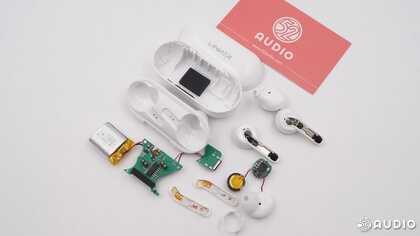

聆耳NC100真无线主动降噪耳机拆解总览。

我爱音频网总结

聆耳NC100真无线主动降噪耳机外形简洁,轻便小巧,采用人体工学设计,佩戴舒适;内部做工紧密,有效防尘防溅。

充电盒内置昇生微SS809充电管理芯片,有力保障充电盒充放电安全。耳机单耳配备双麦克风,一颗用于通话,一颗用于降噪。耳机搭载了恒玄BES2300蓝牙音频SoC,支持蓝牙5.0,支持降噪技术,尤其是高性能的自适应主动降噪技术,支持双麦,帮助耳机实现快速稳定远距离的无线连接,同时提升耳机的降噪效果。
