浅谈无线对讲机写频技术及软件设定方法

 人阅读 | 作者xiaolin | 时间:2024-02-26 15:50

对讲机写频技术,是经销商和业余无线电爱好者操作对讲机和电台的一种必须技能。国产品牌对讲机机型繁多,写频软件是五花八门,要想和其它型号对讲机对频使用,写频难,难写频,对于经销商和无线电爱好者们,都是一个很头疼的问题。国产对讲机软件官网难寻,一般是没有软件下载。就是网上找到写频软件,下载安装后,能不能用都又是一个问题。国内部份生产厂家,网上根本没有相应的软件下载。还有些机型是专用写频线,引角定义不一样,根本不能读写频。

下面就个人对写频软件一些认知,及常见的一些写频操作要领,作一简单的介绍,希望对初学对讲机写频的朋友们有一点帮助。

一、写频线接口定义

对讲机写频线和耳机插孔定义是有很多种类,分为常用机型和专用机型,下面是常见几种写频线和耳机插件外型图,供参考。

图1

K健伍系列:健伍 好易通 灵通 泉盛 特易通等市面上大多数国产机型

T系列// A8:适用于摩托罗拉A8,A6,SMP418等机型

M系列// TC500:适用于好易通窄口TC500/TC600/TC700等手台

B系列// VX168:适用于威泰克斯系列VX-168,VX-160和部份单孔国产手台

F系列// GP88S:适用于摩托罗拉GP88S/GP2000/GP3688等手台

Y系列// V8:适用于IC-V8/V82/V85/F21/IC2720/F26等手台

R系列// 八重州3R/6R/7R等相关机型

水晶头系列//特别注意:摩托GP88、北峰、健伍271、GM300等部份机型是专用写频线,写频线接口线定义不一样,不能通用的。

二、写频软件的安装

安装方法,直接双击写频软件压缩包,解压软件,根据界面提示操作,点击下一步,安装到桌面和C盘,部份软件只能按装到C盘,安装到其它盘无效。健伍等部份系列写频软件解压安装过程中,还要输入软件序列号。在解压界面上最下一个就是安装软件序列号,直接把它复制、粘贴到那个安装框内,点击下一步安装完成。国产大部份写频软件是一次直接解压,自动安装到位。软件安装完成后,桌面和C盘区,有一个写频软件相应的界面。双击打开写频软件操作界面,就可以进入写频模式。有部份软件安装完成后,需要重启电脑,电脑才能正常识别运行这个软件。

三、驱动程序的安装

写频线接口分为二种型式,串口和USB二种方式,串口写频线一般安装好相应的写频软件后,就可以进入写频模式。

对用USB写频数据线的一定先要安装相对应的驱动程序,这一点和九针串口是不同的。

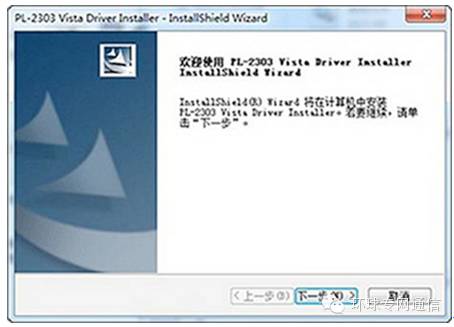

有些朋友把写频软件和驱动程序混为一谈,这是错误地,USB不装驱动软件,USB端口将不识别USB写频线。用USB写频线时,一定要先安装驱动,在接上写频线。安装时还要注意,不同的USB写频线用的芯片不同,驱动程序也不相同,最常用的一种是PL2303\HL340\HL0108等芯片,安装驱动程序时点击相应驱动程序安装就可以了。

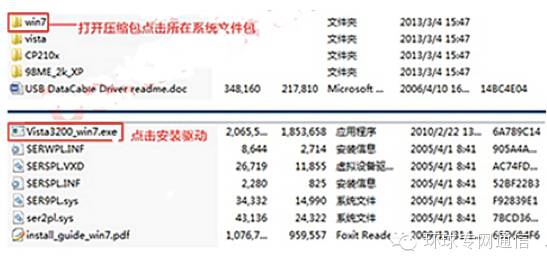

如图下所示,同时还要注意选择你的电脑用的是xp2000,98还是win7系统,点击对应系统,安装就可以了,否则将引起软件冲突,造成驱动系统安装失败。

图2(A)

图2(B)

单击右键点击桌面上的菜单,我的电脑,选择设备管理器,点击端口出现如下图所示COM,电脑安装了驱动程序后,菜单上可能显示C0M3和COM4端口,接上USB写频线后,在电脑上自动设别写频线端口,证明驱动程序安装成功。

图3

四、DOS写频模式及接口类型

1.写频模式接口分为二种,一种是串口模式,串口写频又分为DOS模式下写频和XP模式下写频二种。

2.DOS模式下写频主要是对98年以前的老款对讲机写频,如摩托GP88、GM300,健伍278等一些老型号机器。实际用DOS模式下写频地话,老机器写频很快,要是用XP写地话要等半天数据才能读写,XP状态下写频实际也是一种DOS仿真模式下写频,写频速度是相对较慢,读出对讲机频率来,约要等1-2分钟和更长时间,XP下也能写相应比较慢一点。

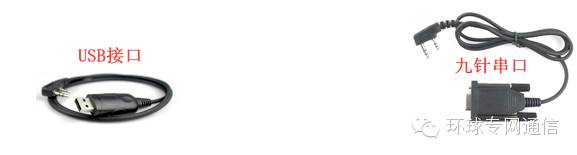

3.USB和九针串口写频线实物图,如下图二种

图4

五、读写频及软件操作技巧

对讲机读频也有很多技巧,机型不同读频方法不同下面举几例说明:

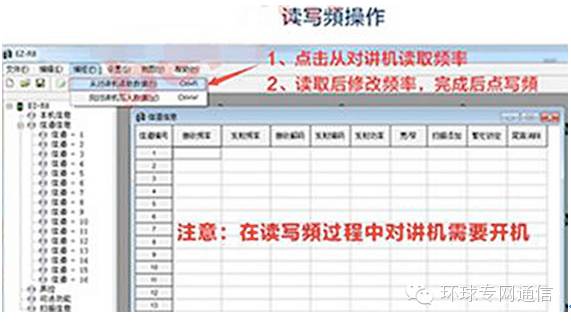

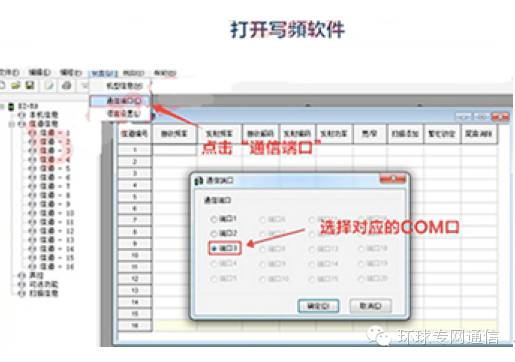

1.健伍系列和部分国产机型读频,软件安装好后,接上通用K系列九针数据线连接到电脑,对讲机在连接上数据线之前必须关掉对讲机电源,(关掉对讲机电源地目地是防止数据线和耳机插孔短路,造成电脑电源保护性关机),在写频界面上点击选择数据端口,一般选择串口1,USB自动连接端口3和4,接上数据线后,打开对讲机电源,点击读频界面就可以看到界面进度条,读出频率后,框内出现数字显示在上就是机器收发频率和哑音频,可以在机器范围内,任意修改后写入就OK了。

图5

2.威太克斯对讲机读频:

进入写频界面,和上面方法相同,选择串口,完成后,进行下一步操作,健伍和国产机不同的是,对讲机必须是关机状态,点击读频后,在打开对讲机电源,看到有进度条,框内出现数字显示,读频成功,(注意,没有操作读频时,对讲机千万不能打出电源,开机状态读写频都不连机,这是此机特点。)改好和增加框内相应数字后,关掉对讲机电源,点击写频,在打开对讲机电源,看界面进度指示条指示,提示写频完成,写频成功。具体哑音和相关操作设置方法,点击界面上帮助菜单可以看到操作软件说明。

3.摩托罗拉A8写频:

它是单孔2.5mm数据线,写频程序按装好后,对讲机关机状态下,按住边键功能键同时开机进入写频模式,对讲机面板黄灯亮,机器进入写频模式,写频线连接到耳机插孔上,读出频率,频率修改设定完成后。写频,(和读频方法相同)关机在开机,按边键功能后在开机,黄灯亮,进入写频模式,点写频,进度条完成,写频成功。

有部分对讲机机型还要按住相应功能键才能读写频率,这个以实际机型操作为准,在这里就不一一介绍了。

图6

六、读频密码和写频

对讲机的读写频,近年来,很多厂家在写频软件上面设置写频密码,来最大限制保护经销商和区域代理的经济利益。设了原厂密码和频率对讲机,如果不作频率修改地话,很容易造成对讲机串台。经销商设置了读写频密码后,一般人是动不了对讲机频率和其它机型对讲机配频使用的。写频加密也是厂家保护市场一种方式,防止经销商之间串货,搞乱市场价格。如北峰对讲机等部份机型还要官网注册,通过厂家售权后,才能读写频,修改对讲机频率。没有官网在线注册的用户,有软件和专用写频线也修改不了对讲机频率。

对讲机读写频密码,厂家一般都有原始密码,如123456,和用对讲机型号作为输入密码,输入正确的密码,就可以读写频率,没有原密码和密码修改了的机型,要想改动对讲机的频率和其它对讲机配对使用,那个就很麻烦了。

七、频率计测频读频方式

频率计测频方式,现在市场上有一种手持式频率计可以读出频率和对讲机哑音频,常规频率和标准数字和模拟亚音都可以读取,没有此机的写频软件时,可以将就对下频率,对非标哑音就无能为力了,在没有写频软件的情况下,也是一个可行方法。

八、写频软件的密码破解方法

一般的写频破解密码方式是,通过了解厂家原厂密码,输入就可以读写频率。

另一种是对机器存储码片进心复位。如精通等部份国产机是在对讲机内部一个芯片上用镊子对地短接,在打开对讲机电源来复位,实现出厂复位清零,来清除掉密码,机型不同,具体操作方法看机型和所用芯片来定。

密码破解比较传统的一个模式,是用专用软件编程仪。拆下对讲机码片,在48软件编程器上读出机器码片上的密码和相关数据,和手机解锁方法类式,清除掉密码和装上码片,输入读出密码,就可以进入对讲机写频界面,修改对讲机频率。在机器硬件和软件支持的范围内可任意修改对讲机频率。

手置频的机器密码修改就比较简单了,有密码地话直接进入菜单,直接在菜单里选择对讲机复位就解决了。对讲机自动关机后在开机就进入原始无密码模式,就可以在面板上任意操作机器,来修改对讲机频率了。(投稿单位:荆州职业技术学院:方振武;湖北无委办荆州管理处:胡浩)
