今天第一次看到Dell SC7020存储系统实物，在2016戴尔科技峰会的前夜，我想给大家简单分享下这款双控阵列新品的硬件设计。

有兴趣继续往下看的朋友建议先阅读《EMC来了，Dell SC7020统一存储也来了》，里面有国外网站上找到的几张控制器内部照片，以及我的点评。

免责声明：上一篇中撰写SC7020的规格（含软件）未经官方正式确认，不保证与上市销售的产品完全相符。

在上面这台SC7020样机的30个2.5英寸驱动器位中，安装了12个1.2TB 10K SAS硬盘。与业内流行的2U 24/25 SFF盘位阵列相比，SC7020高出1个U的空间带来的不只是5块盘那点东西。

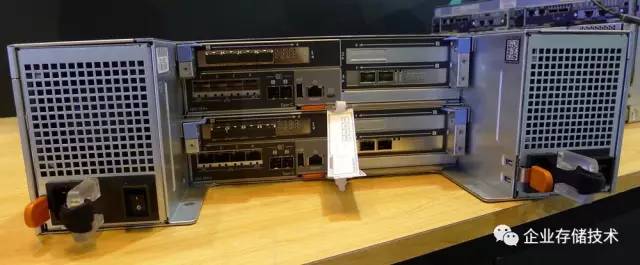

机箱后端的照片不是太清晰（下面会有控制器特写），可以看到两边的冗余电源模块和中间的双控制器。

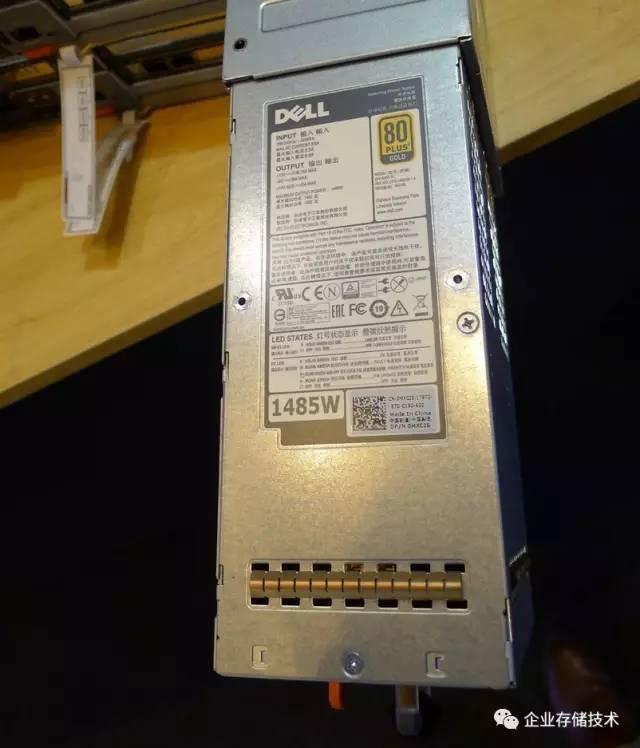

Dell SC7020使用的1485W电源模块来自台达，并通过80plus金牌认证。这个功率可以轻松应付2个配置双路Xeon E5 CPU的控制器。

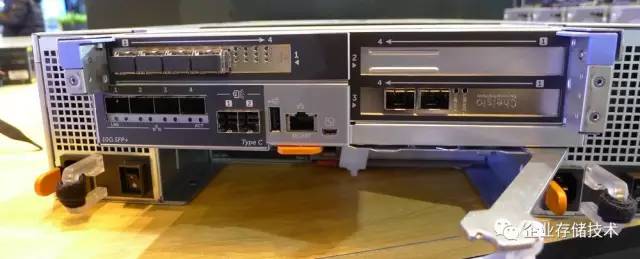

如上图，每控制器左下方有4个10Gb以太网主机接口（可选SFP+或Base-T），在它们右边是2个12Gb（x4）miniSAS HD后端接口（连JBOD扩展柜）。这台样机左上方的PCIe扩展位“1”安装了一块4端口16G FC主机接口卡；而右下方的扩展位“3”则配了一块Chelsio双端口万兆网卡。

控制器上盖表面的帖纸让我想起了Dell服务器，它对于维护控制器内部是个简单有效的指导。其中右半边的9-11项说明分别为2个Cache to Flash SSD和1个OS SSD，它们的作用我已经在之前一篇中做过判断。后面还会列出这台版样机中它们的照片。

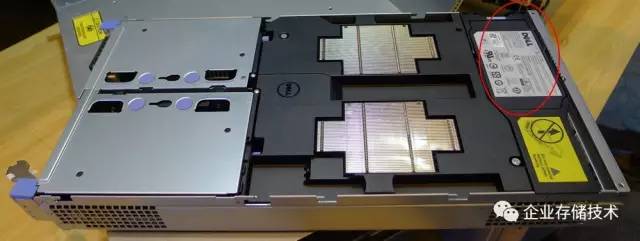

打开顶盖后，我们可以看到覆盖CPU散热片周围的塑料导风罩。标红圈部分是个活动部件——电池。

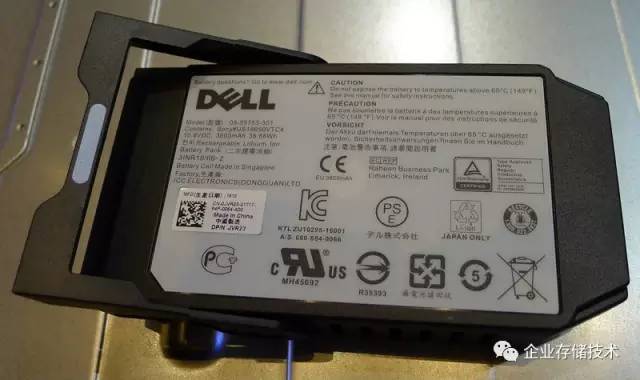

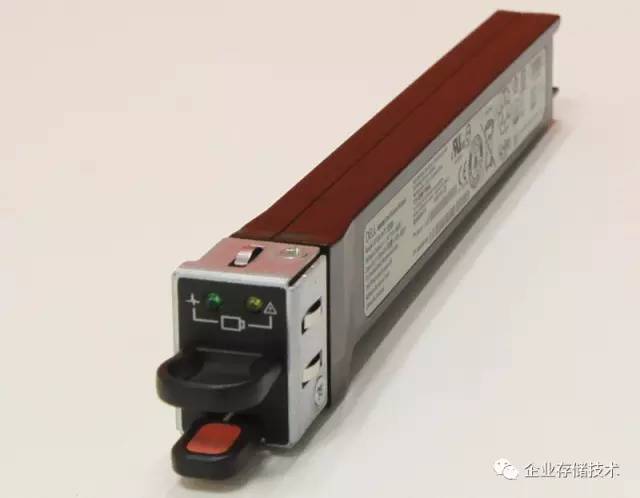

这块锂离子电池重量不大，容量为38.88Wh（国人的吉利数字？），接近普通笔记本电脑电池的水平了。根据说明，里面包含来自Sony的18650电芯。

上图引用自《戴尔SCv2000：入门级阵列硬件设计功力》一文中的控制器锂电池，体积较小的它容量为12Wh。它们的目的都是断电后支撑DRAM写缓存中的数据写入Flash闪存保护，SCv2000和SC4020的缓存为8-32GB，1颗4核CPU；而SC7020每控制器内存达到128GB，并由2颗CPU的内存控制器来驱动，所以锂电池容量大就很好理解了。

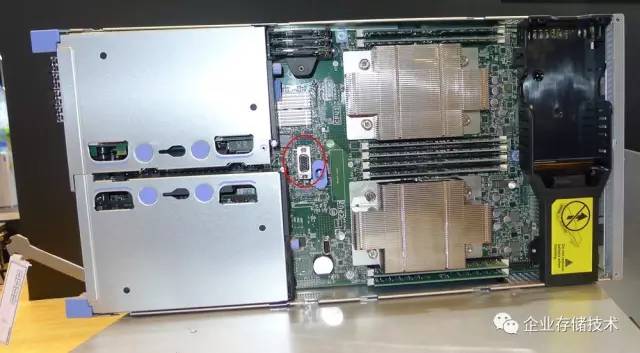

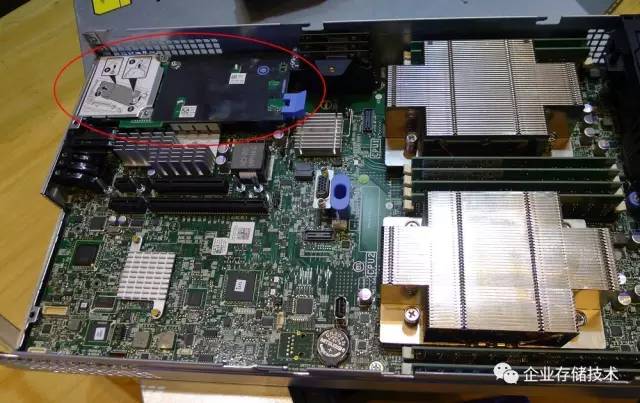

拆下导风罩后，CPU散热器下应该就是两颗2.5GHz 8核Xeon E5 v3，邻近安装了8条16GB内存（每颗CPU满配4通道）。标红圈的位置还有一个VGA接口，这个有点意思，是用于调试的吧。

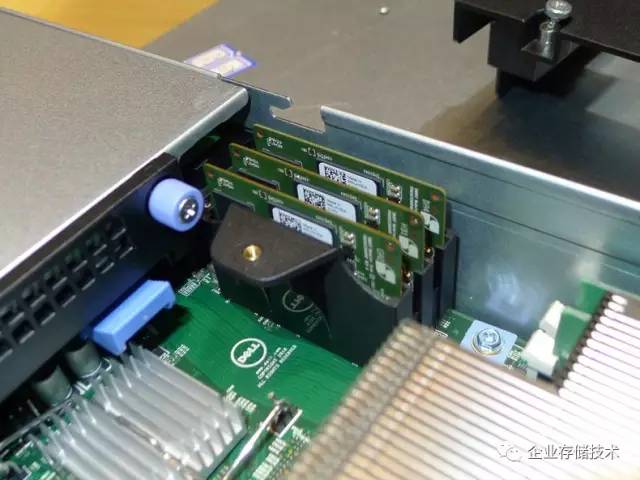

前面我们提到的操作系统SSD和缓存保护SSD就位于这里，拔下来看看吧：）

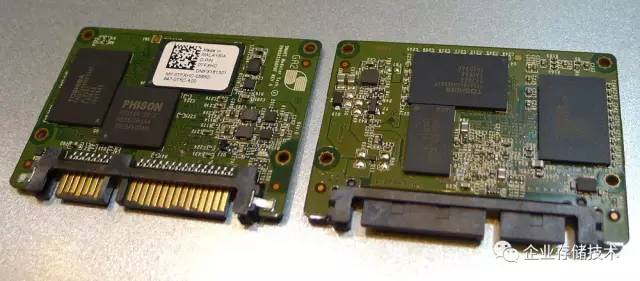

我没来得及去计算这小尺寸SATA SSD容量，之前国外网站上的工程样品照片为120GB，总之够用就好。

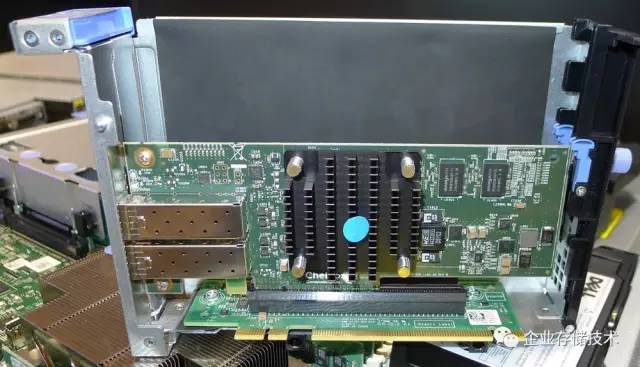

先拔起控制器一侧的双插槽PCIe Riser转接板，可以看到这块Chelsio万兆网卡上还有2颗DRAM缓存芯片。

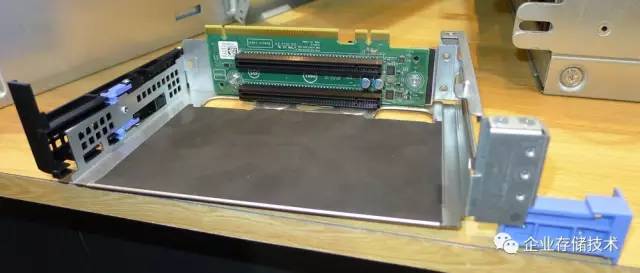

这块PCIe Riser支持2个PCIe 3.0 x8扩展卡，如果在需要的情况下，SC7020的3个扩展槽位都能安装全高半长的标准尺寸PCIe卡，而无需定制的款型。这就是3U全高机箱的好处之一，当然还有我在上一篇中提到过“更高的控制器配置”。

举例来说，以结构设计相当紧凑的EMC Unity为例，也没看到在2U机箱的一个控制器中塞进2颗Xeon E5 CPU。（详见：《EMC World：新统一存储Unity把硬件做到极致？》一文）

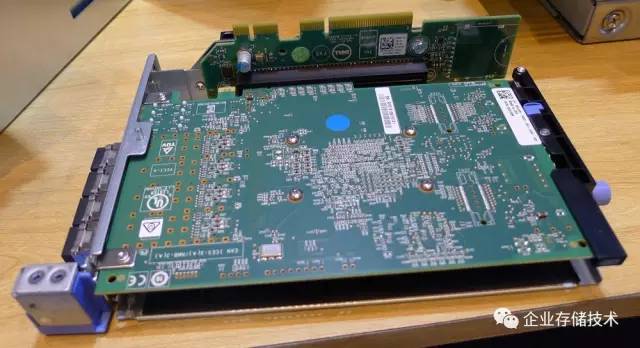

位于另一侧的单PCIe Riser卡插了一块4端口FC主机接口卡。

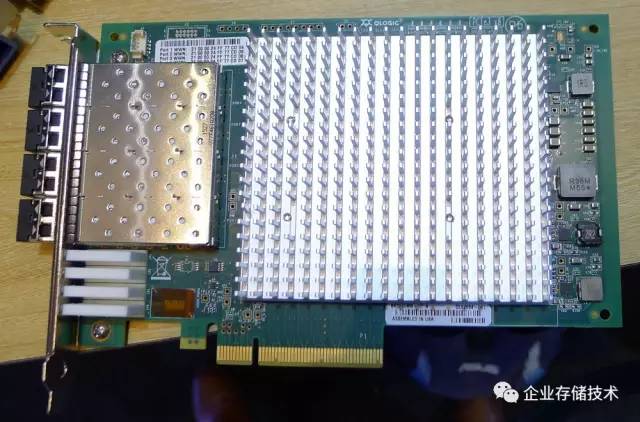

整理照片时我看到这块卡的型号——QLogic QLE2694（当然我也不保证每台SC7020中一定都是这款卡），单芯片4端口16Gb FC HBA。位于SC7020上的它工作于Target模式，可能会用专门的Firmware吧。

还剩最后一个接口模块了，这个可是非标尺寸的。

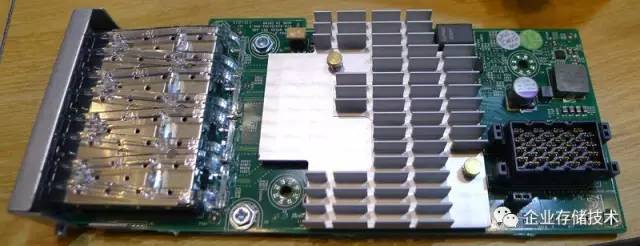

这块基础子卡可以选配4端口10GbE SFP+或者Base-T两种

定制模块的好处是尺寸小，但需要专门的连接器插在主板上（右边的黑色方块内）。

SC7020就先讲到这里。再过几个小时2016戴尔科技峰会就要开始了，去会场的朋友可以看到这台样机，只是现场人多不适合这样“大卸八块”，算是我先替大家拆了吧：）

2016.12.14北京国家会议中心

注：本文只代表作者个人观点，与任何组织机构无关，如有错误和不足之处欢迎在留言中批评指正。进一步交流技术，可以加我的QQ/微信：490834312。如果您想在这个公众号上分享自己的技术干货，也欢迎联系我：）
