拆解 Samsung Galaxy S7 edge

 人阅读 | 作者yiyi | 时间:2024-02-16 22:43

2016 年 3 月 7 日三星在中国发布了 Galaxy S7 和 Galaxy S7 edge 。作为三星的新一代旗舰其内部是否和外观一样优雅?请和 ZEALER 的工程师一道看看 Galaxy S7 edge 内部到底有什么奥妙?

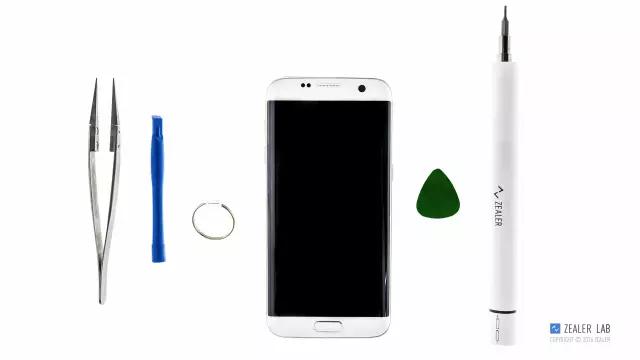

▲ 本次拆机所需工具

「螺丝刀」、「镊子」、「撬棒」、「吸盘」、「撬片」、「热风枪」。

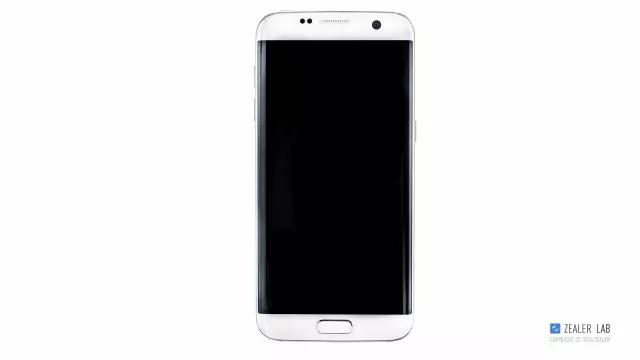

▲Samsung Galaxy S7 edge 正面

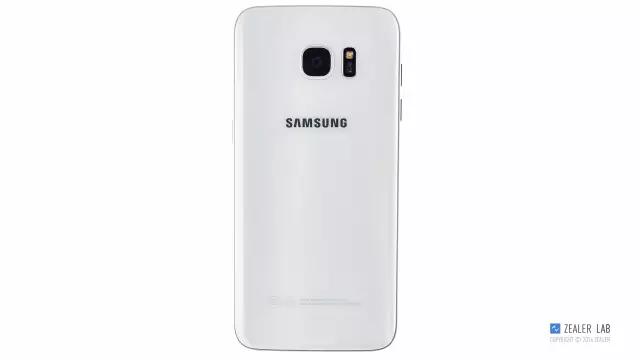

▲Samsung Galaxy S7 edge 背面

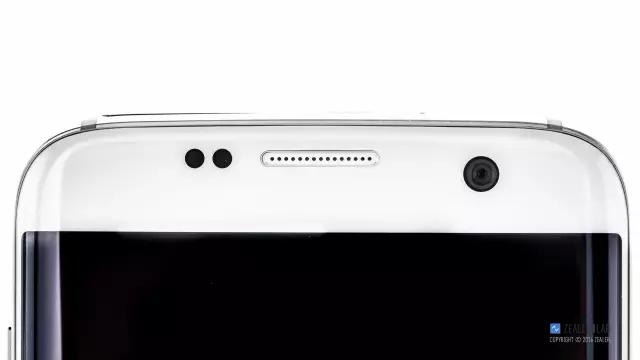

▲Samsung Galaxy S7 edge 上部细节

环境光&距离传感器孔、听筒孔同前 CAM 孔不在一条线 ,Cover Lens 丝印为白色时突兀感很强。

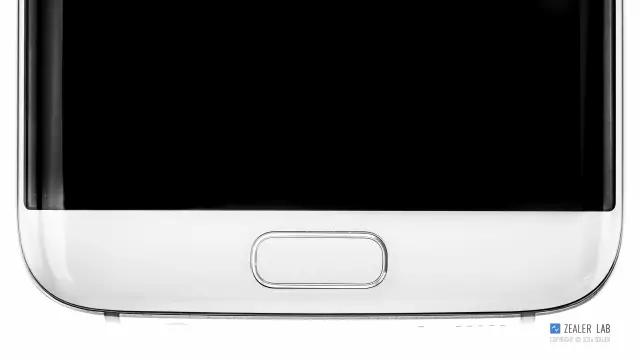

▲Samsung Galaxy S7 edge 下部细节

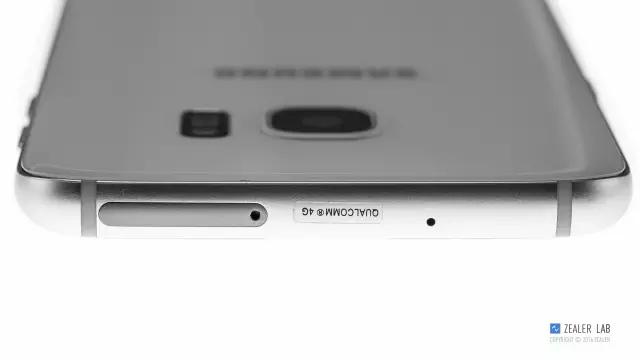

▲Samsung Galaxy S7 edge 顶部细节

SIM & T-card 卡托帽同铝合金边框外观颜色不一致,且卡针孔与副 MIC 孔不在一条线,破坏美观性。

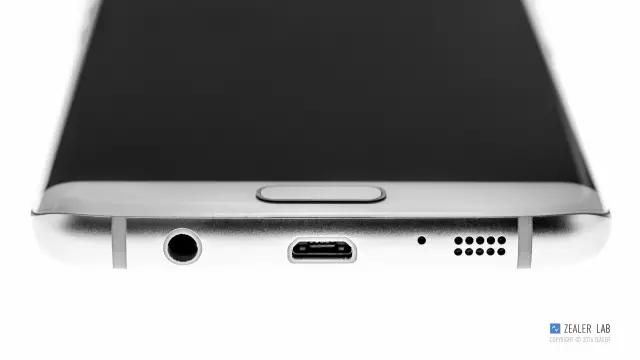

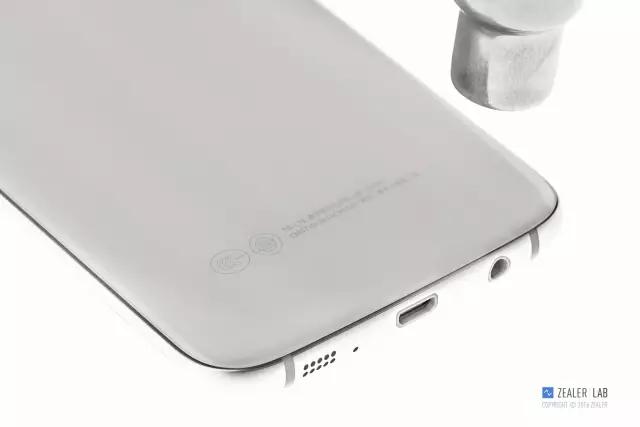

▲Samsung Galaxy S7 edge 底部细节。

Micro-USB 孔 & 耳机孔有一圈塑胶,避免连接头插入过程中出现短路等问题。

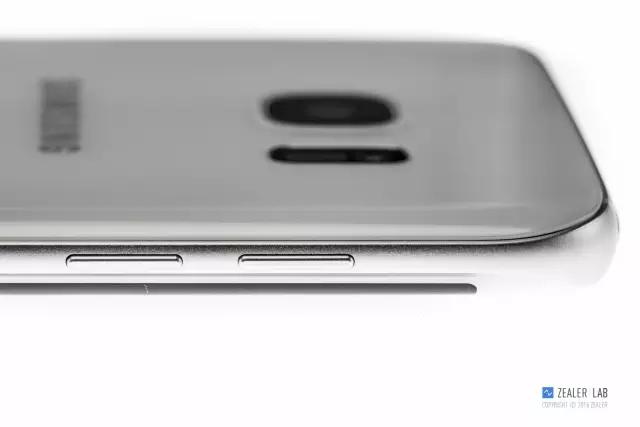

▲Samsung Galaxy S7 edge 侧面

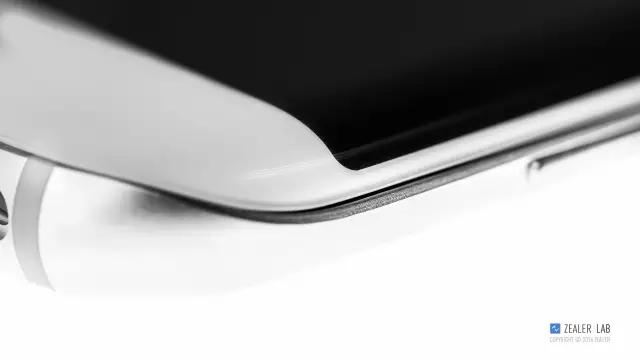

▲曲面玻璃同金属边框结合处有明显缝隙,说明 3D 曲面玻璃同结构件装配间隙较难控制。

Step 1 移除「卡托」

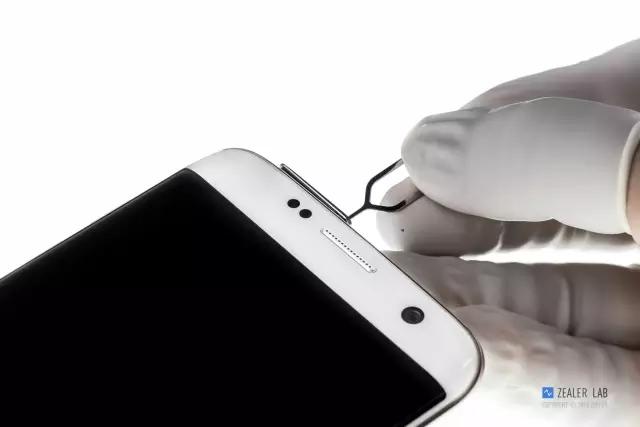

▲取出 SIM & T-card 卡托

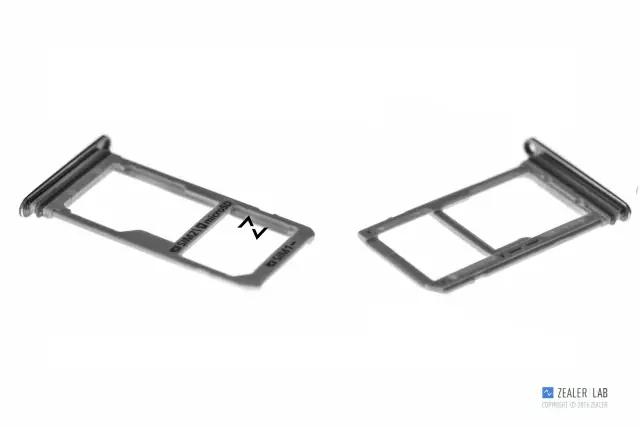

▲SIM & T-card 卡托

SIM & T-card 卡托前端有做“T”型防呆设计,避免 SIM & T-card 卡托插反损坏内部 SIM 端子。

同时, SIM & T-card 卡托有做防水防尘设计,采用模内注塑 & 双色注塑两种工艺,硅胶圈直接通过二次注塑成型的方式,让防水性能更加突出。

Step 2 分离「后盖」

▲在「后盖」玻璃四周使用热风枪加热 3 - 5 分钟。

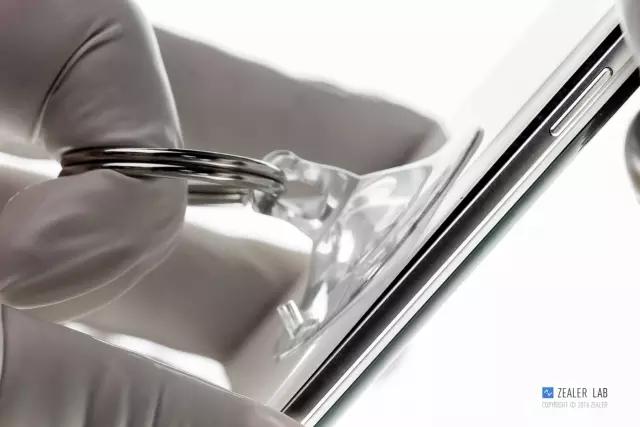

▲用吸盘从「后盖」上用力吸开一条缝。

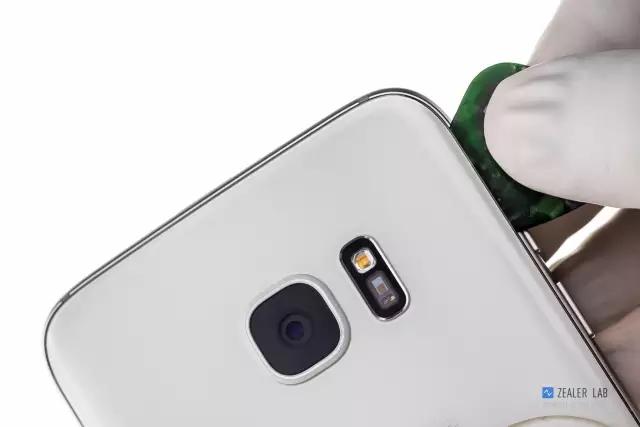

▲使用撬片迅速插入缝隙沿缝隙逐步撬开「后盖」。

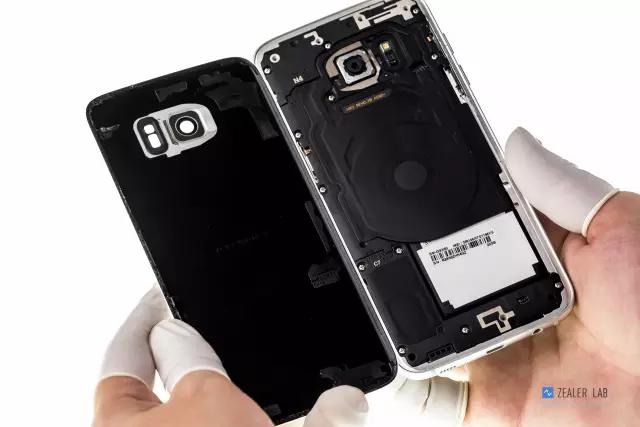

▲分离「后盖」和「前壳组件」

S7 edge「后盖」采用泡棉胶固定在「前壳组件」上。

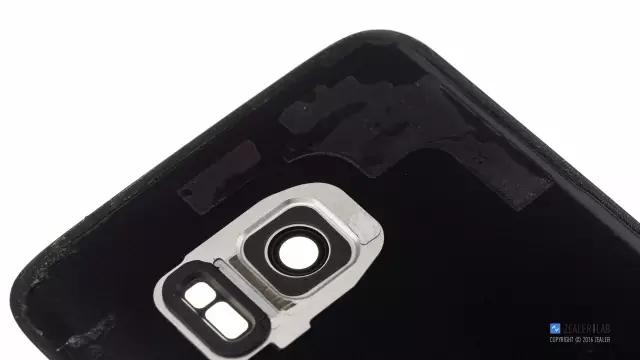

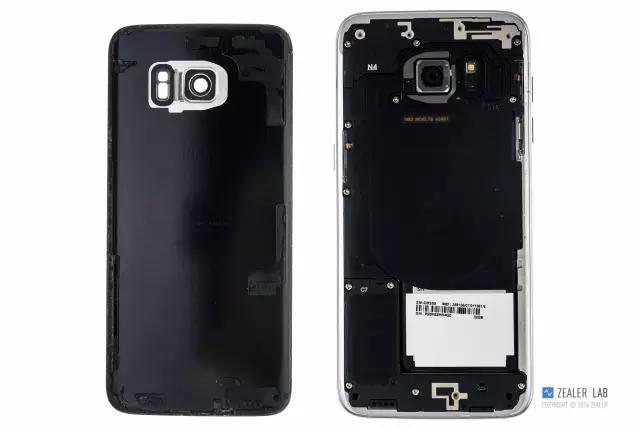

▲拆开「后盖」内部较为整洁和美观。

▲S7 edge「后盖」四周采用完整的泡棉胶密封,以达到防水&防尘效果。

Step 3 取下无线充电 & NFC 模块

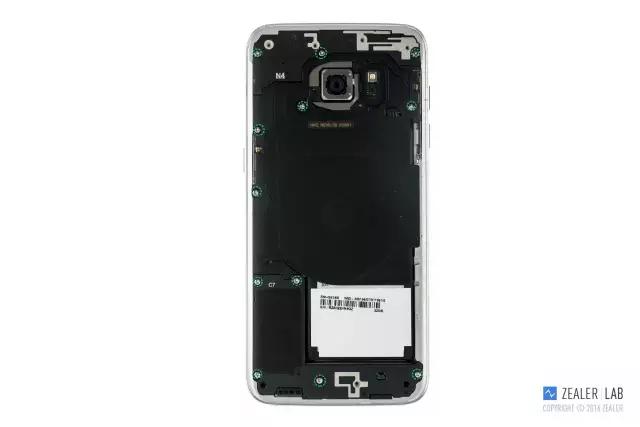

▲「前壳组件」内一共有 12 颗十字「长」螺丝。

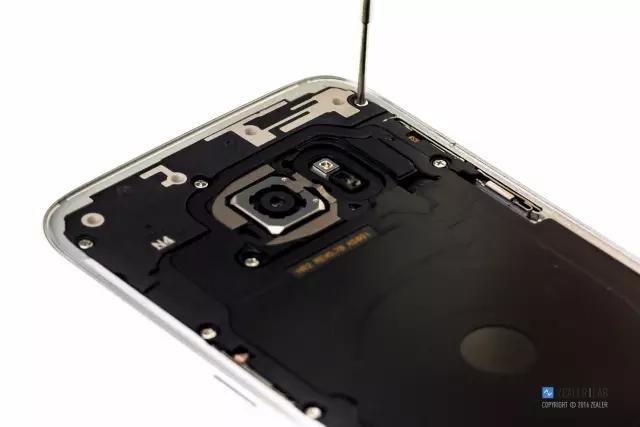

▲依次拧下顶部天线支架上的螺丝。

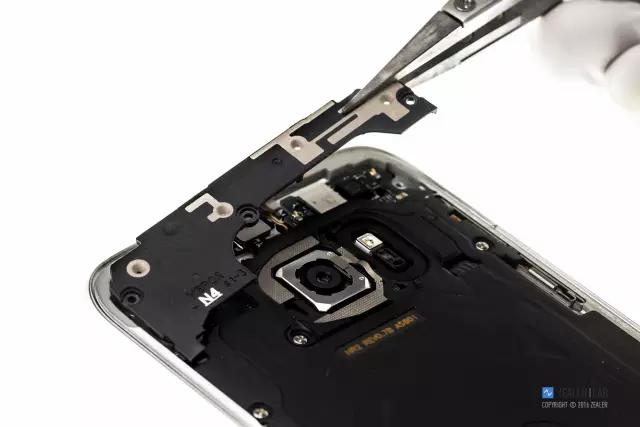

▲取下天线支架。

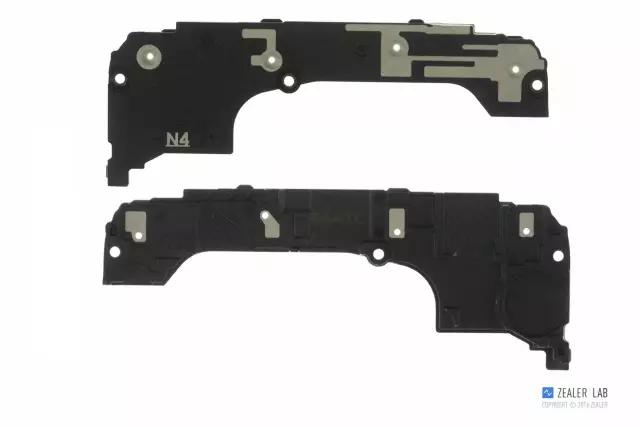

▲天线支架

天线采用 LDS 「Laser-Direct-structuring 激光直接成型技术」工艺。

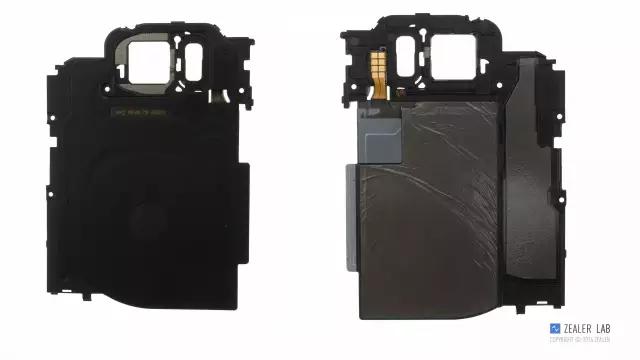

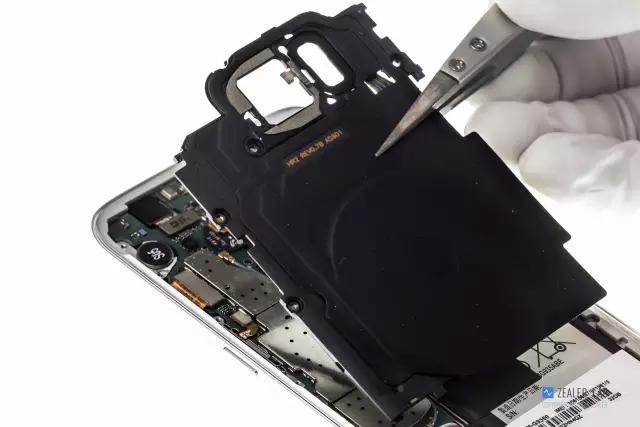

▲依次拧下无线充电 & NFC 模块上的固定螺丝,并取下无线充电 & NFC 模块。

▲无线充电 & NFC 模块采用弹片接触的连接方式。

Step 4 取下喇叭 BOX

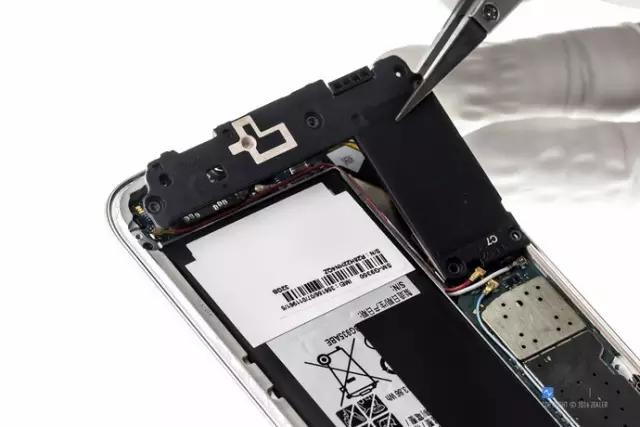

▲先拧下「喇叭 BOX」上的螺丝,再取下「喇叭 BOX」。

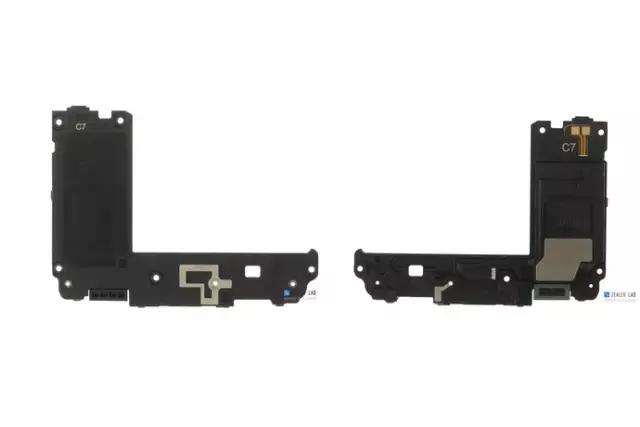

▲「喇叭 BOX」

采用侧出音的方式,表面贴有石墨散热膜。

同时,表面放置了主天线采用 LDS 工艺。

Step 5 断开 BTB

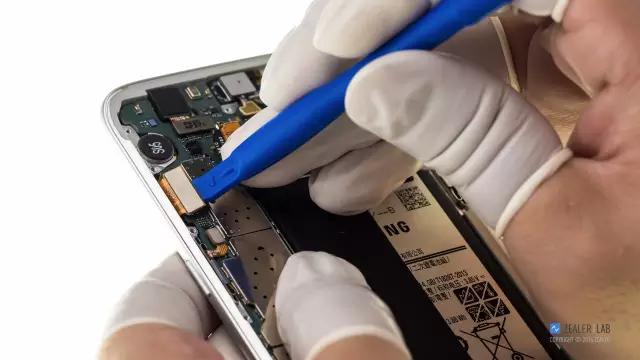

▲断开电池 BTB 「Board to Board 板对板连接器」。

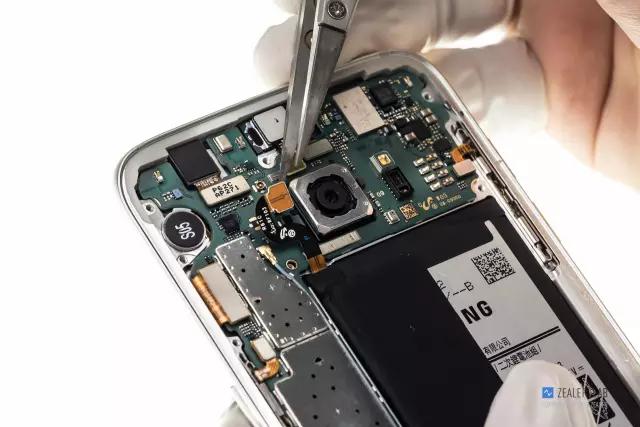

▲断开「前 CAM」BTB 。

▲断开听筒和「环境光 & 距离传感器 & 充电指示灯」 BTB。

▲断开屏幕 BTB。

▲断开侧键 BTB 。

Step 6 取下「前 CAM」

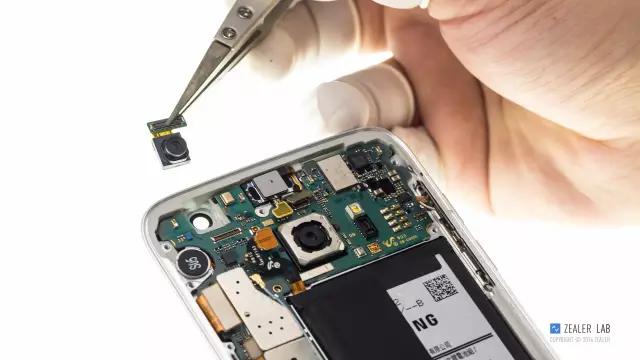

▲取下 「前 CAM」。

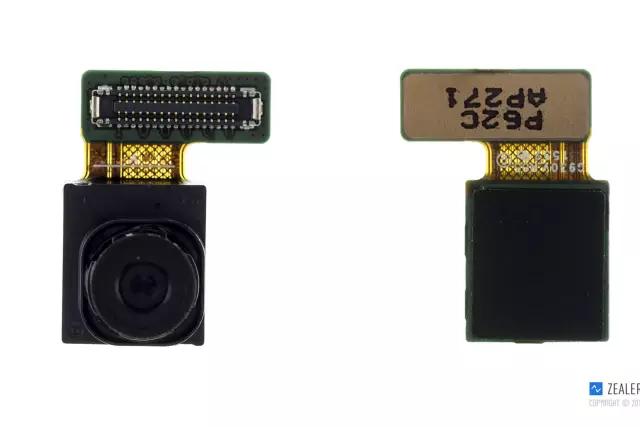

▲「前 CAM 」拥有 500 万像素,型号为 S5K4E6XP ,单像素面积 1.34 µm。

Step 7 取下主板

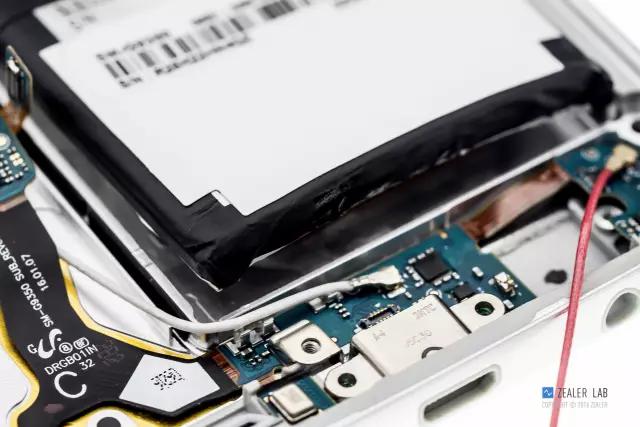

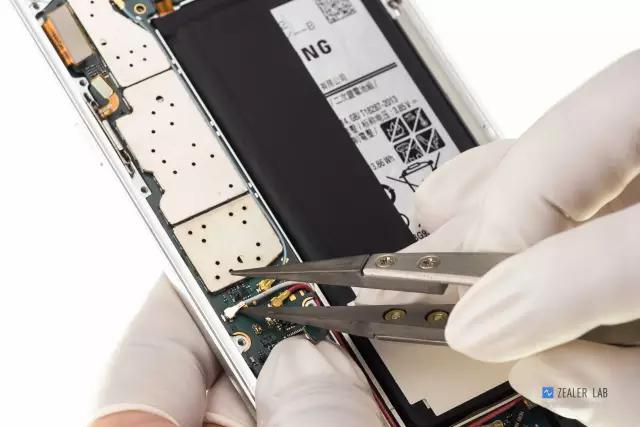

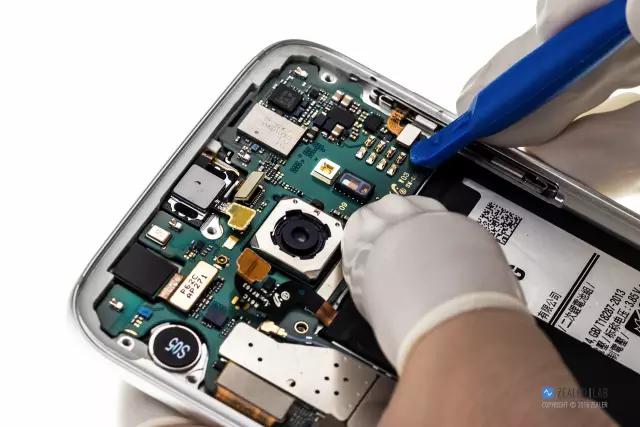

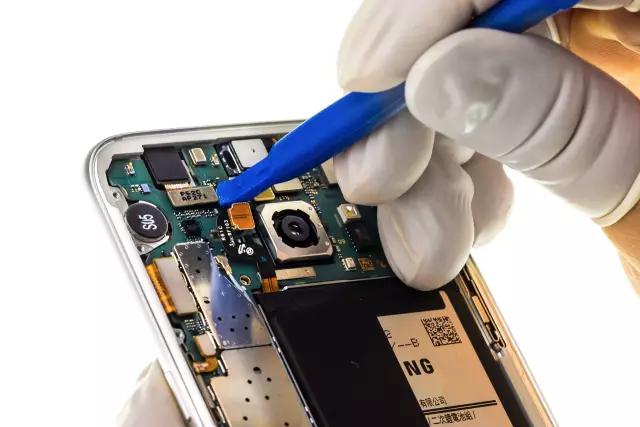

▲断开 RF 连接头,挑起同轴线。

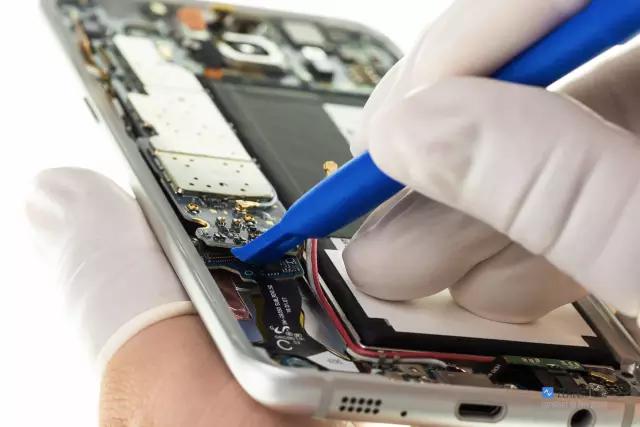

▲断开副板 BTB。

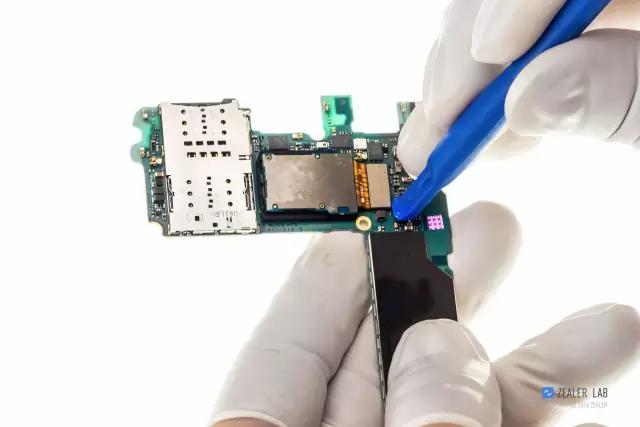

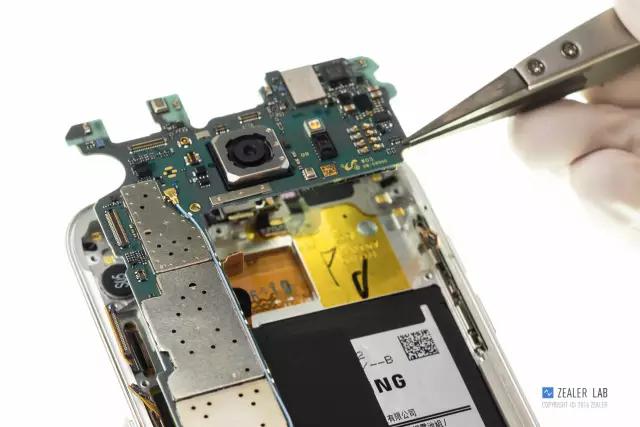

▲取下主板。

Step 8 取下 「后 CAM 」

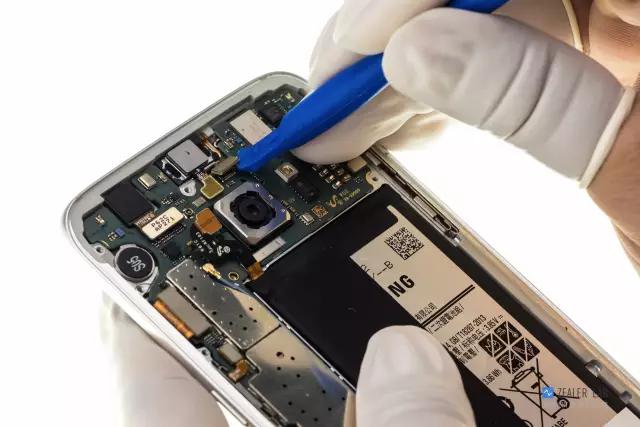

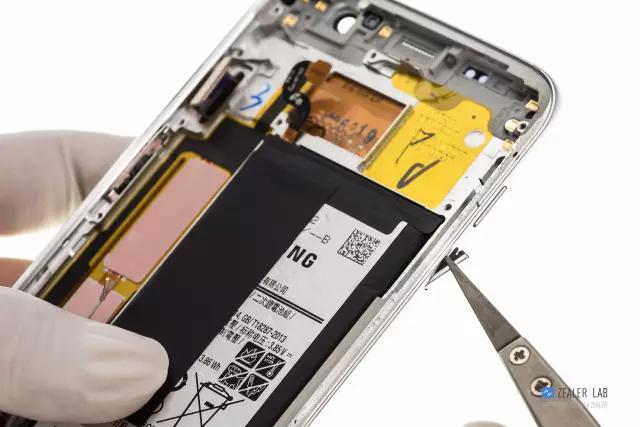

▲断开 「后 CAM 」BTB ,并取下 「后 CAM 」。

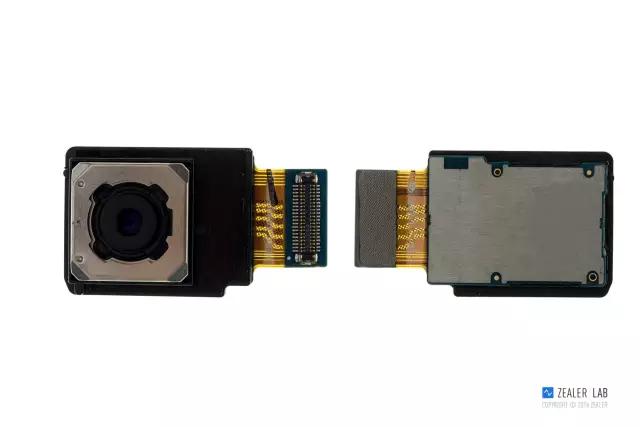

▲「后 CAM 」

1200 万像素 ,拥有 1.4µm 的单像素面积,支持「双像素相位对焦」, 并且使用了意法半导体 K2G2IS 陀螺仪。

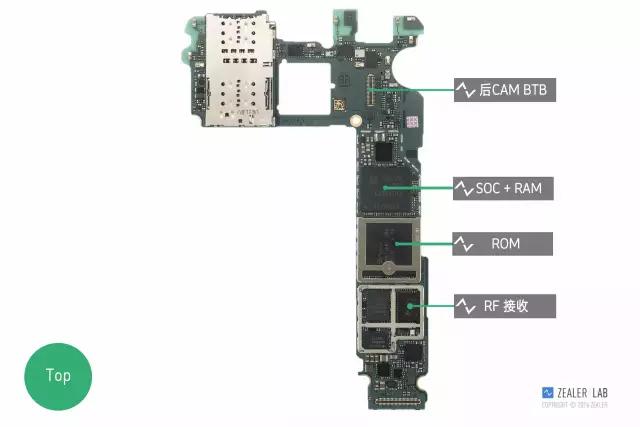

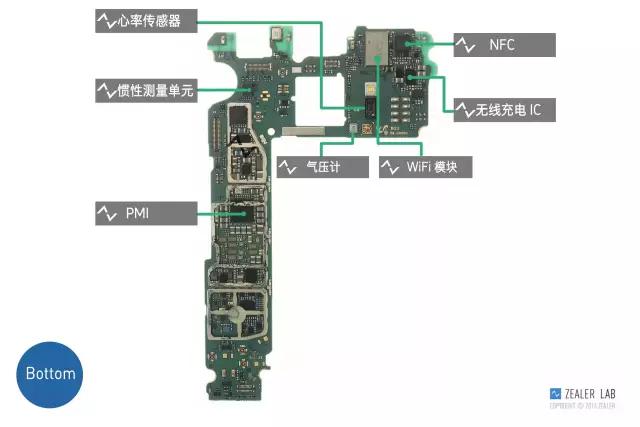

SOC 高通 骁龙 820

RAM SK 海力士 H9KNNNCTUMU-BRNMH LPDDR4 4G RAM

ROM 三星半导体 KLUBG4G1CE 32 GB UFS2.0 MLC

RF 接收 SkyWorks SKY78042

无线充电 IC IDT IDT 9221 支持无线快充

NFC 恩智浦 NXP 67T05

WIFI 模块 村田 KM5D18098

IMU 6轴惯性测量单元 STMicroelectronics LSM6DS3

PMI 高通 PM8996

气压计 意法半导体 STMicroelectronics LPS25HB

Step 9 取下耳机座 & Micro-USB

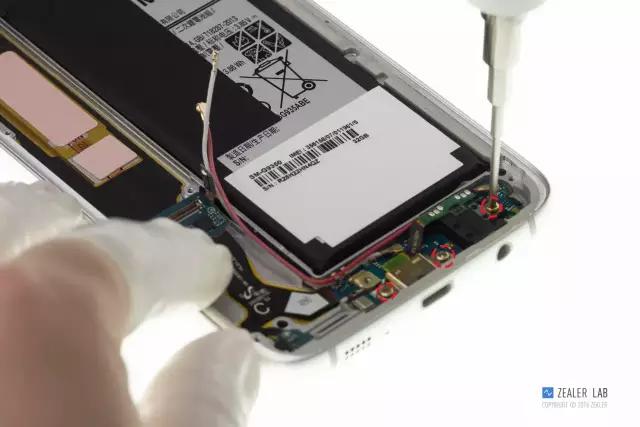

▲拧下耳机座 & Micro-USB 上 3 颗十字「短」螺丝,并取下耳机座 & Micro-USB。

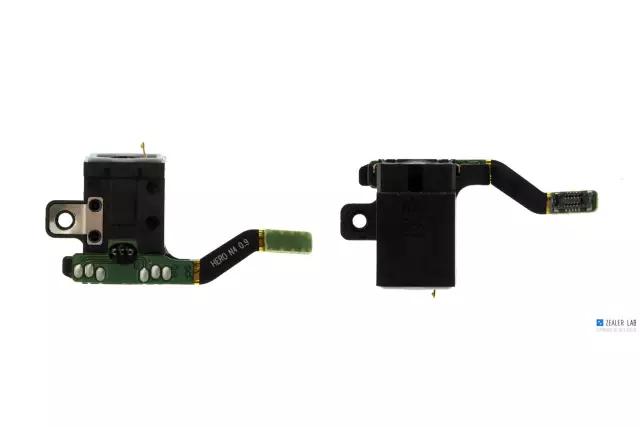

▲耳机座

耳机孔有加硅胶圈防水。

Step 10

取下「环境光 & 距离传感器 & 充电指示灯」组件

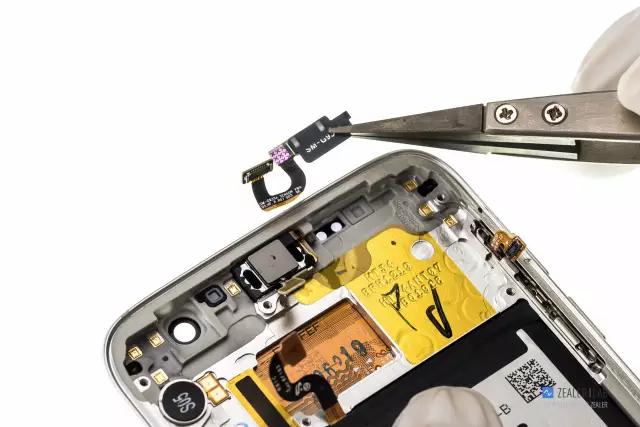

▲取下「环境光 & 距离传感器 & 充电指示灯」组件。

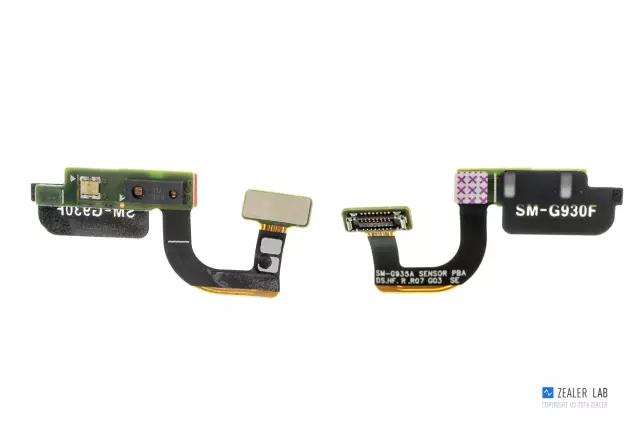

▲「环境光 & 距离传感器 & 充电指示灯」组件

Step 11 取下听筒

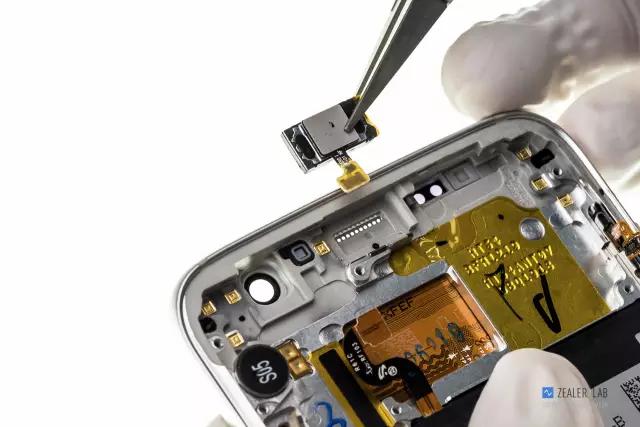

▲取下听筒。

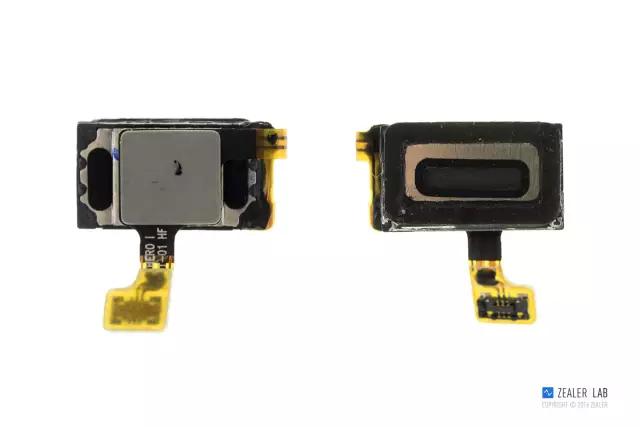

▲听筒规格为 1207,T 本体 = 2.3 mm, 采用 BTB 连接。

Step 12 振动马达

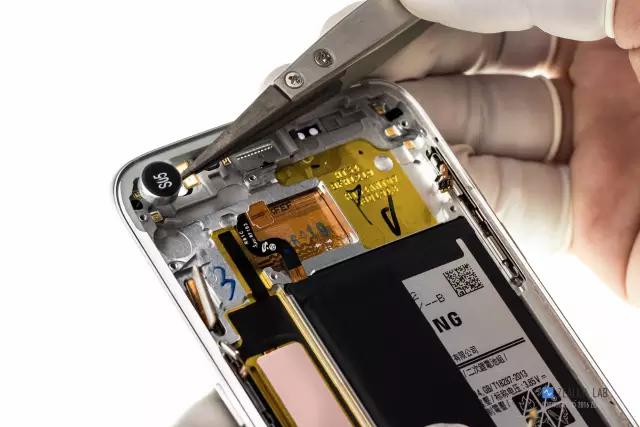

▲马达采用双面胶固定,需用热风枪对振动马达加热后取下。

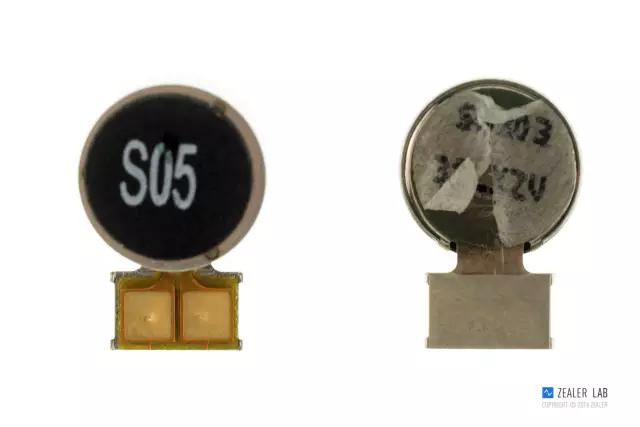

▲马达为扁平转子振动马达规格为 0832 ,采用双面胶固定,使用弹片连接。

Step 13 取下「侧键 FPC 组件」

▲取下「侧键 FPC 组件」。

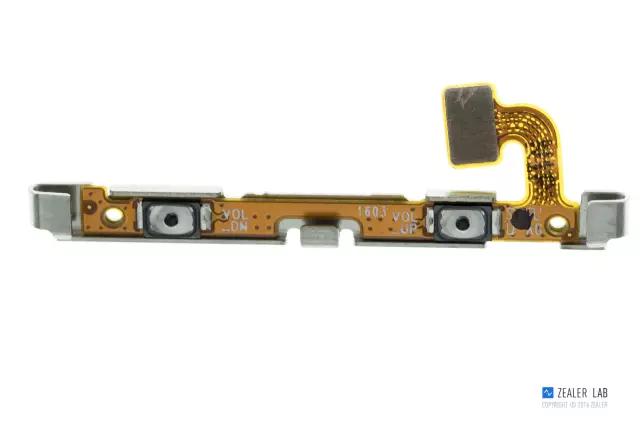

▲「侧键 FPC 组件」

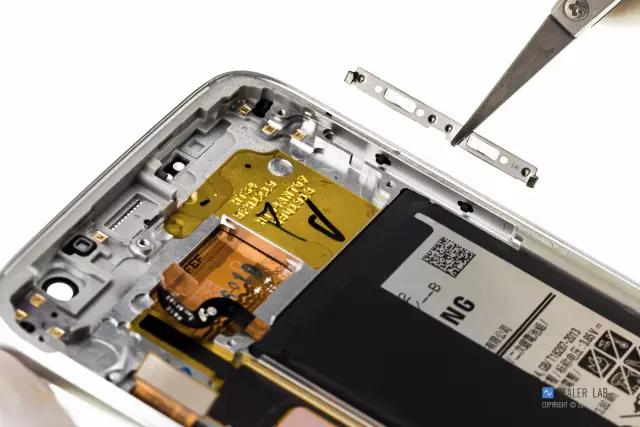

▲取下键帽固定钢片。

固定钢片上有贴侧键孔防水硅胶垫片。同时,其作为侧键击点使用。

侧键补强钢片与键帽固定钢片采用互相配合挤压的方式固定。

▲取下侧键键帽。

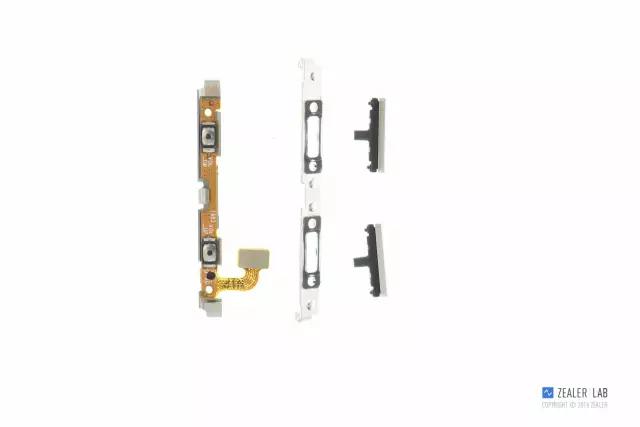

▲侧键功能模组一共有三个部分组成

「侧键 FPC 组件」、键帽固定钢片、键帽。

Step 14 取下电池

▲三星 Galaxy S7 edge 的电池采用双面胶固定较难拆卸,需使用撬棒辅助拆卸。

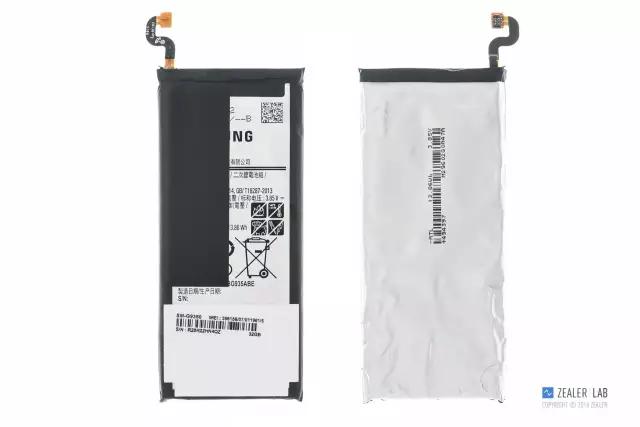

▲三星 Galaxy S7 edge 的电池额定容量为 3600 mAh, 标称电压为 3.85V ,充电限制电压为 4.4V。

Step 15 分离前壳与屏幕组件

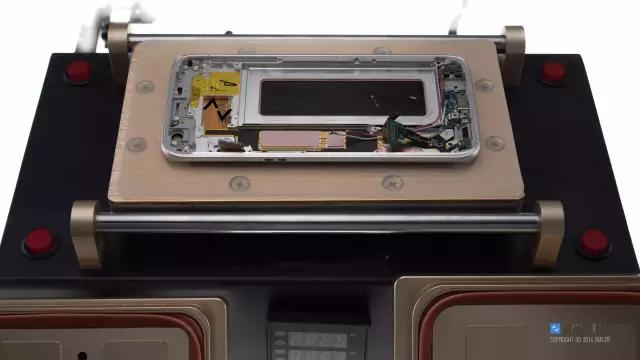

▲使用屏幕分离机加热「前壳组件」分离前壳与屏幕组件。

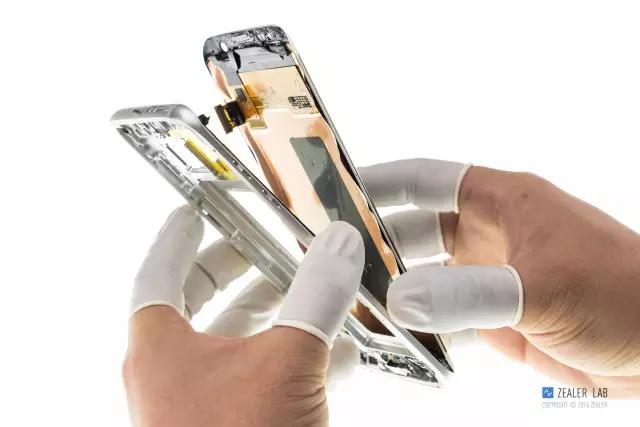

▲分离前壳和屏幕组件。

▲前壳正面。

前壳与屏幕组件使用了一圈完整的泡棉胶进行固定保证了此处的防尘防水性能。

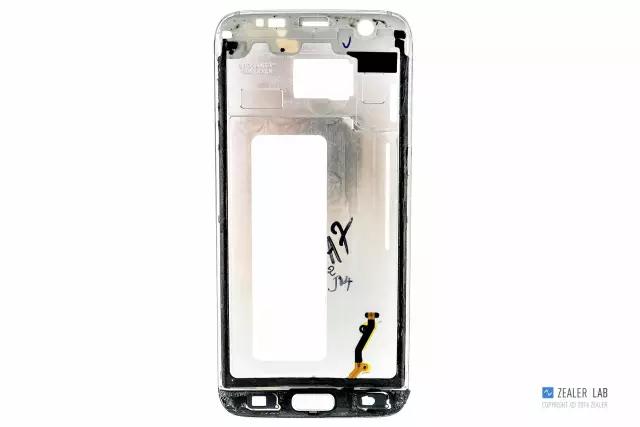

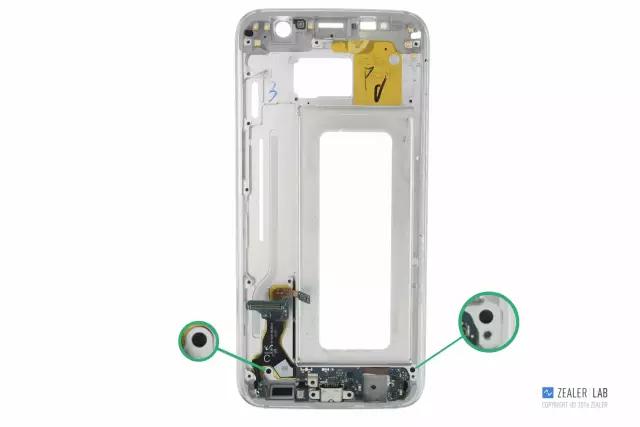

▲前壳背面

绿色放大位置可以清晰可见开孔,因开孔位置位于屏幕泡棉胶粘贴位置,里面有黑色固体胶填充,保证此处的防尘防水不受影响。

Step 16 取下副板

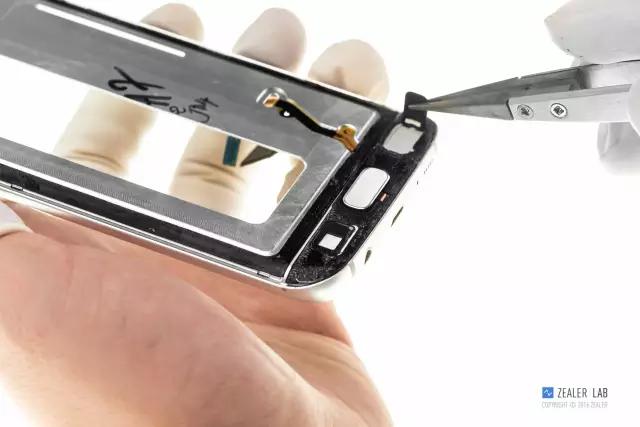

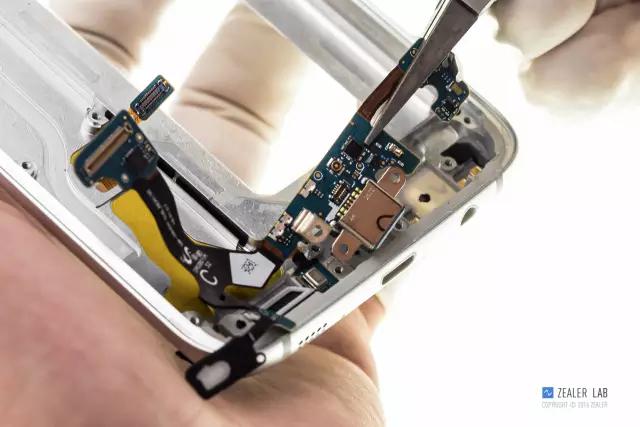

▲用镊子分别掀起两侧触摸按键 FPC。

▲取下副板组件。

副板为软硬结合板。

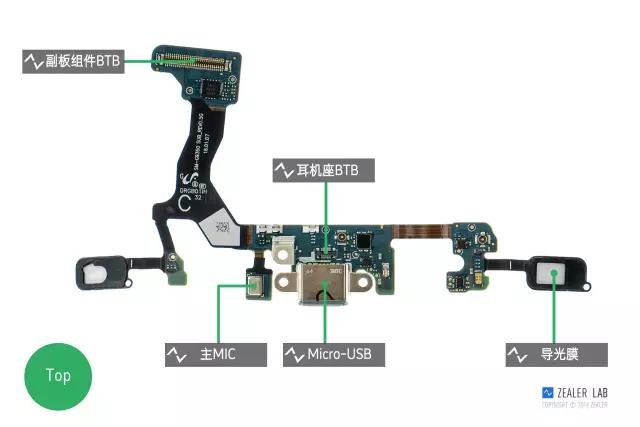

▲副板 Top

两侧触摸按键功能做在导光膜下方 FPC 上。

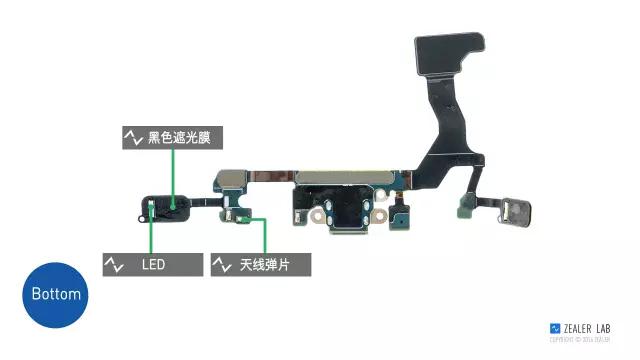

▲副板 Bottom。

Step 17 取下指纹识别模块

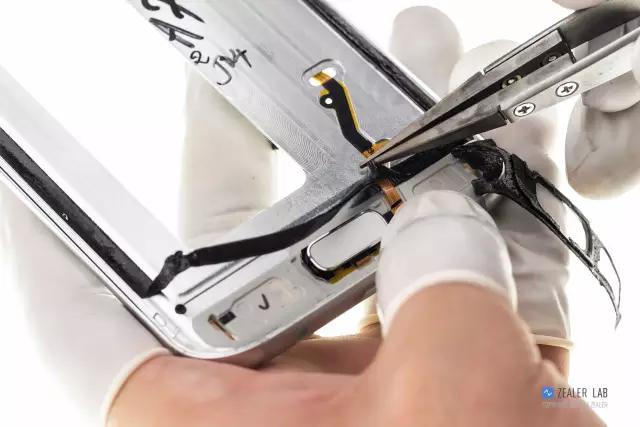

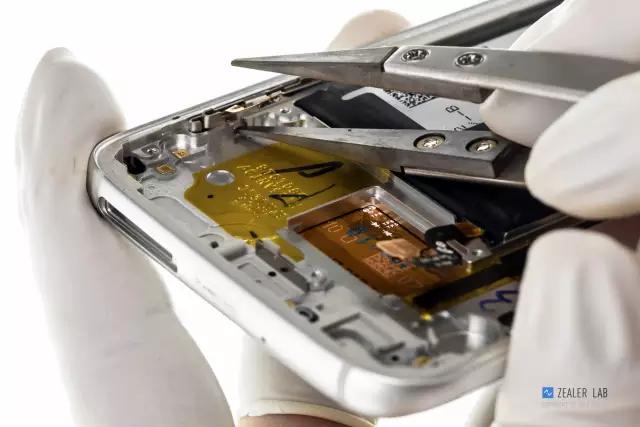

▲分离指纹识别模块。

指纹识别模块连接线被双层泡棉胶夹在中间,需要挑开双层泡棉胶。

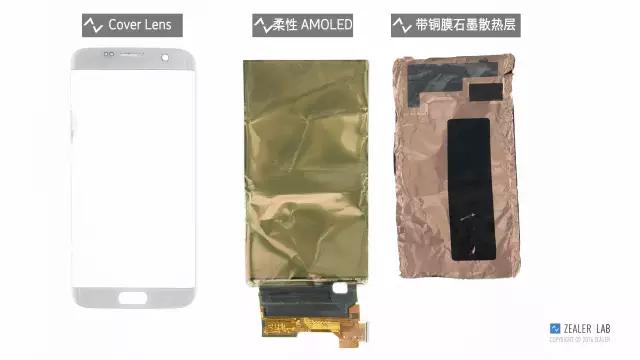

▲分离屏幕。

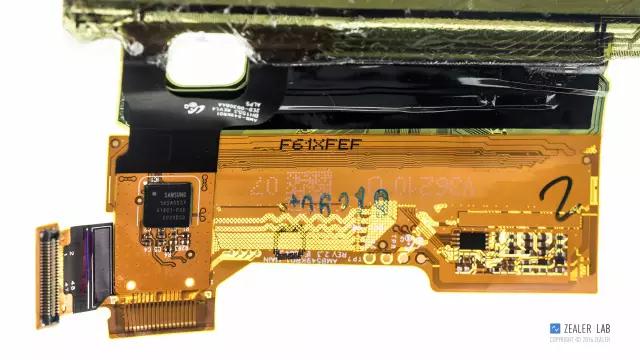

▲屏幕触摸 IC 型号为 S6SA552X

Galaxy S7 edge 延续了 Galaxy S6 edge 的双面玻璃、双曲面屏幕、圆润金属边框的经典设计产品辨识度极高。Galaxy S7 edge 相对 Galaxy S6 edge 变得更加贴手、舒适,没有了 S6 edge 那种严重的割手感,这得益于后盖玻璃由 S6 edge 平面改为周围微弧的设计,同时,Galaxy S7 edge 屏幕 COVER LENS 在 S6 edge 仅有左右两侧曲面设计基础上增加了上下也为曲面的设计,视觉冲击力更大。

如今智能机创新似乎进入了死胡同,手机太需要 Samsung 这种与众不同的创新设计,来独领风骚。Galaxy S7 edge 之所以有现在惊艳的外观设计,无不跟 Samsung 的曲面屏幕发展进步有关。说白了,没有前面失败的设计,怎么能有今天的成就呢? Galaxy Round 是 Samsung 的首款曲面屏幕手机——屏幕「内凹」设计。Galaxy Round 一面世就在行业内激起千层浪,不过很快又风平浪静。「内凹」设计仅能用新颖、独特来形容,并未给用户日常使用带来多大的改善。对此郭台铭曾经调侃三星——「我无法理解一款手机竟然是为消费者屁股设计的」。

然而,在这之后 Samsung 便发布了首款侧曲面屏 Galaxy Note edge —— 曲面屏设计的另一种变通。Galaxy Note edge 把一些常用功能放置在侧屏上,这次的设计终于给用户日常使用带来了些许的改善。得力于 Galaxy Note edge 的市场积极反响,于是双曲面屏幕的 Galaxy S6 edge 应声而来,对称美学的双曲面设计终于在手机屏幕上完美实现,这可以说是手机设计史上里程碑事件之一。

总体来说 Galaxy S7 edge 结构设计做的非常出色,体现了「处处用心,时时在意」。尤其,在防水和防尘的设计上更为突出。比如说SIM &T-card 卡托、Micro USB、MIC 孔、耳机孔、侧键「键帽」等都有加硅胶圈或者硅胶垫密封,且 SIM & T-card 卡托硅胶圈采用二次注塑工艺,防水性更有保障,但手机结构装配依然很简洁。另外,在卡针孔增加了硅胶塞,插卡针取卡托时,硅胶塞会随之移动,即保证了整机防水和防尘,又不损失取卡的便利性。还有,屏幕盖板泡棉胶处有两处过孔,增加点胶堵住。让整机的防水和防尘性能在每个微小的细节上都不容忽视,无不体现三星工程师的用心至极。正如三星发布会中引用的一句古语所说「精诚所致,金石为开」。

结构设计优缺点及建议汇总如下:

优点

1、螺丝的种类 & 数量: 2 种螺丝十字「长」螺丝 12 PCS、十字「短」螺丝 3 PCS, 共 15 颗;

2、SIM & T-card 卡托防呆设计:卡托前端有做「T」型防呆设计,避免 SIM & T-card 卡托插反损坏内部 SIM 端子;

3、SIM & T-card 卡托一体式设计:卡托帽和托盘一体式设计一直不推荐,累计公差较大,但托盘采用塑胶材质较为柔韧有效稀释公差累积问题;

4、SIM & T-card 卡托防水设计: SIM & T-card 卡托采用模内注塑 & 双色注塑两种工艺,硅胶圈直接通过二次注塑成型的方式让防水性能更加突出;

5、侧键设计:在保证防水和防尘设计的同时,采用双钢片互相配合挤压的固定方式;

6、NFC & 无线充电组件连接方式:采用弹片连接方式,利于拆解和售后维修;

7、防水和防尘的设计 :SIM & T-card卡托、Micro-USB、MIC 孔、耳机孔、侧键键帽等都有硅胶圈或者硅胶垫密封 ,COVER LENS 和后盖都采用了泡棉胶密封;

8、Micro-USB 设计: Micro-USB 为了防水和防尘,将 HOUSING 采用粉末冶金工艺,舌头 & HOUSING 装配后点胶密封;

9、内部设计美观性:整体较为整洁,颜色统一;

① 电池虽为内置设计,但增加 LABEL 纸,更加美观;

② 主板 & 副板都为蓝色油墨,颜色统一;

③ 主板接地采用弹片 & 接地泡棉块的方式,非常美观,避免大面积露铜。

缺点

1、指纹识别&HOME键装配设计:指纹识别为了防水设计选择从屏幕侧装配。如果指纹识别坏了,必须要拆解屏幕组件,有点大动干戈。从实际拆卸情况来看,柔性屏幕很容易损坏——得不偿失。

2、触摸按键的装配设计:触摸按键从铝合金前壳的电池仓侧穿孔,贴在铝合金前壳的屏幕,侧且触摸按键,同 Micro-USB 、MIC 共用 FPC ,任何一个损坏,都必须要拆卸屏幕组件,同样,有点大动干戈。

3、电池:电池采用双面胶固定,很难拆卸,不利于售后维修。

建议

屏幕组件装配设计: Galaxy S7 edge 屏幕虽然为柔性,但 COVER LENS 为玻璃,且为曲面,曲面屏幕碎屏问题更加突出。更换屏幕需要从后盖玻璃开始拆,将所有器件拆卸下来。建议改为屏幕单独做支架,四周采用硅胶圈二次注塑的方式进行密封,防水和防尘同时采用扣位 & 螺丝固定方式,非常利于售后维修。
