漫步者在25周年庆上公布了旗下两款旗舰级TWS耳机产品，分别为漫步者NeoBuds Pro和漫步者NeoBuds S，两款产品采用了相同的外观设计，不同的音频解决方案，前者支持LHDC/LDAC高清音频编解码，后者支持高通最新的Snapdragon Sound骁龙畅听音频技术平台。

此次将要拆解的漫步者NeoBuds S真无线圈铁降噪耳机于2022年上市，在外观设计上继承了NB系列家族式的设计语言，新增类似“超跑尾灯”的指示灯，渐变呼吸灯效，开关盖如跑车启动/熄灭。配备有天际白和辉夜黑两款配色，可以和暗影黑的NeoBuds Pro快速区分。

功能配置方面，搭载了复合振膜动圈+楼氏动铁的圈铁单元，通过有源电子分频技术将两种单元的优势互补，实现三频均衡的纯正听感；支持高通aptX Adaptive、aptX Voice音频技术，提供高清的影音、通话无线音频体验。还支持-42dB混合主动降噪、环境声监听、通话降噪、游戏模式等。

我爱音频网此前拆解过漫步者NeoBuds Pro、LolliPods Pro、FunBuds、TWS NB2真无线降噪耳机；与冇心联合产品漫步者TO-U2、漫步者MiniBuds真无线耳机；漫步者HECATE GM45、HECATE GM4 MINI游戏耳机；漫步者DreamPodsAI骨传导通话降噪耳机；声迈系列X6、X5、X3真无线耳机；漫步者辅听1号助听/辅听耳机，以及10款其他的漫步者耳机产品。

一、漫步者NeoBuds S真无线耳机开箱

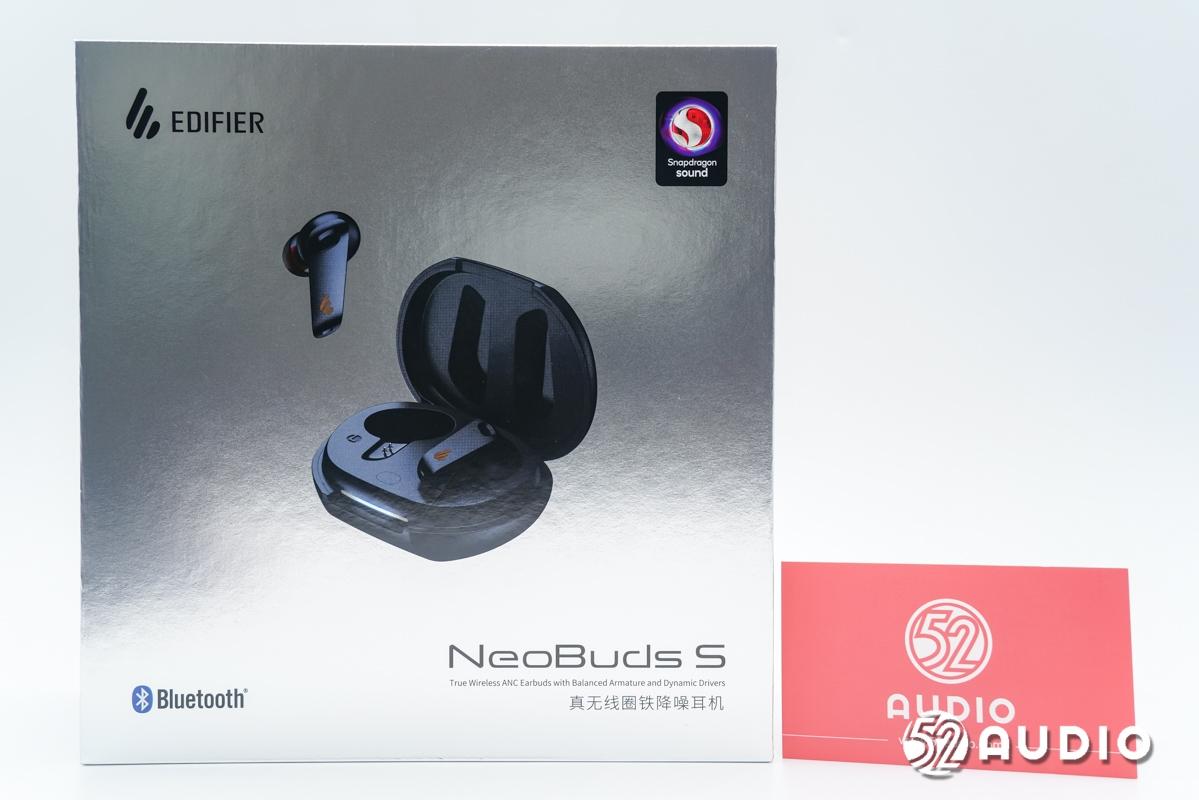

漫步者NeoBuds S真无线圈铁降噪耳机包装盒采用了银灰色背景，正面展示有产品整体外观，产品名称，“EDIFIER”品牌LOGO，蓝牙和Snapdragon Sound认证标志。

包装盒背面详细介绍了产品的功能特点：采用主动混合降噪和数字分频技术；楼氏动铁单元加复合振膜动圈单元；支持24bit、96KHz采样率高清音频；耳机和充电盒支持快充，Type-C接口；约25小时复合续航，8种可变指示灯颜色；IP54级防尘防水、支持APP功能扩展；支持骁龙畅听、Qualcomm aptX Adaptive编解码；多麦克风加持智能通话降噪算法，水晶般通话效果。

部分规格参数信息：型号：EDF200068；蓝牙版本：5.2；蓝牙协议：A2DP、AVRCP、HFP；有效距离：10米；标称阻抗：24Ω；工作时长：约5.5h+16h（降噪开）/约6h+19h（降噪关）；充电时间：约1h（耳机）+约1h（充电盒）；输出声压级：92±3dB；输入：5V-200mA（耳机）/5V-1A（充电盒）；音频解码：骁龙畅听、Qualcomm aptX Adaptive、Qualcomm aptX、AAC、SBC；频响范围：20Hz-40KHz。以及包装盒内物品信息和公司的部分介绍。

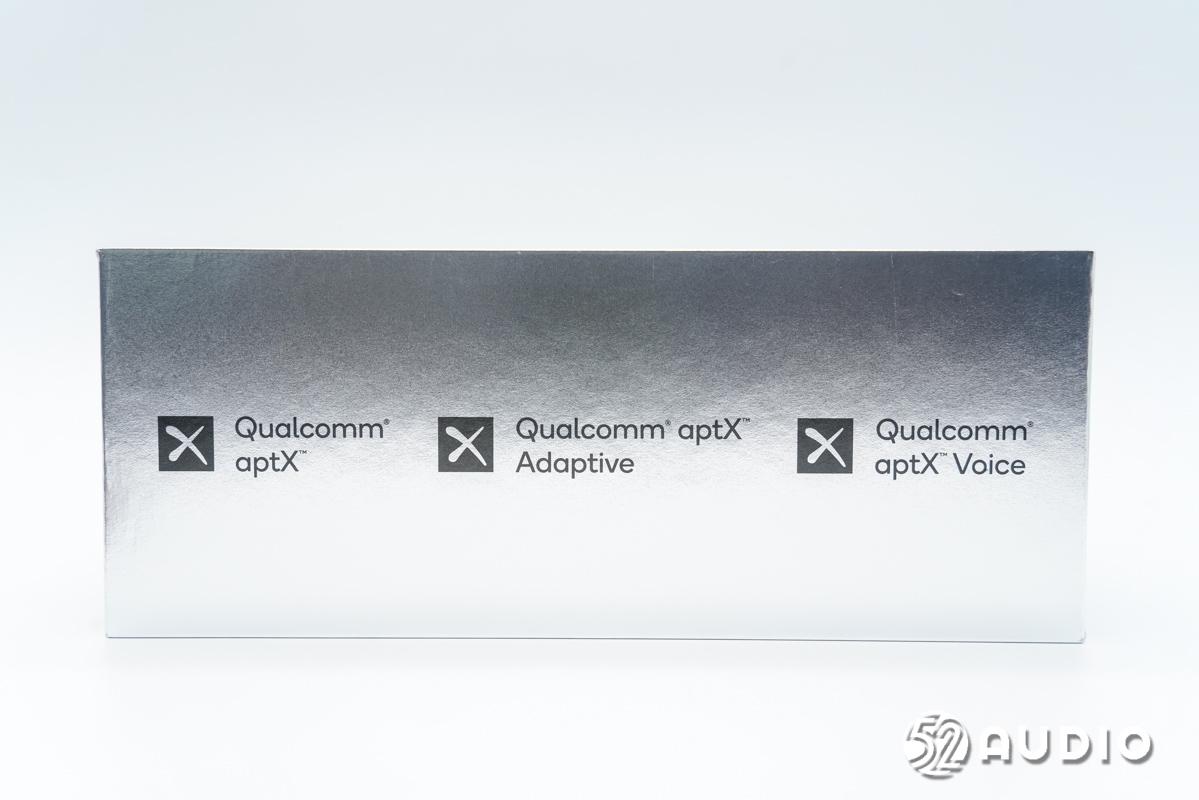

包装盒顶部有高通的三项音频技术标志。

底部是图文介绍的功能概括：骁龙畅听、混合主动降噪、数字分频、圈铁单元、高保真通话、环境声监听、支持快充、25h复合续航，IP54防尘防水、低延时。

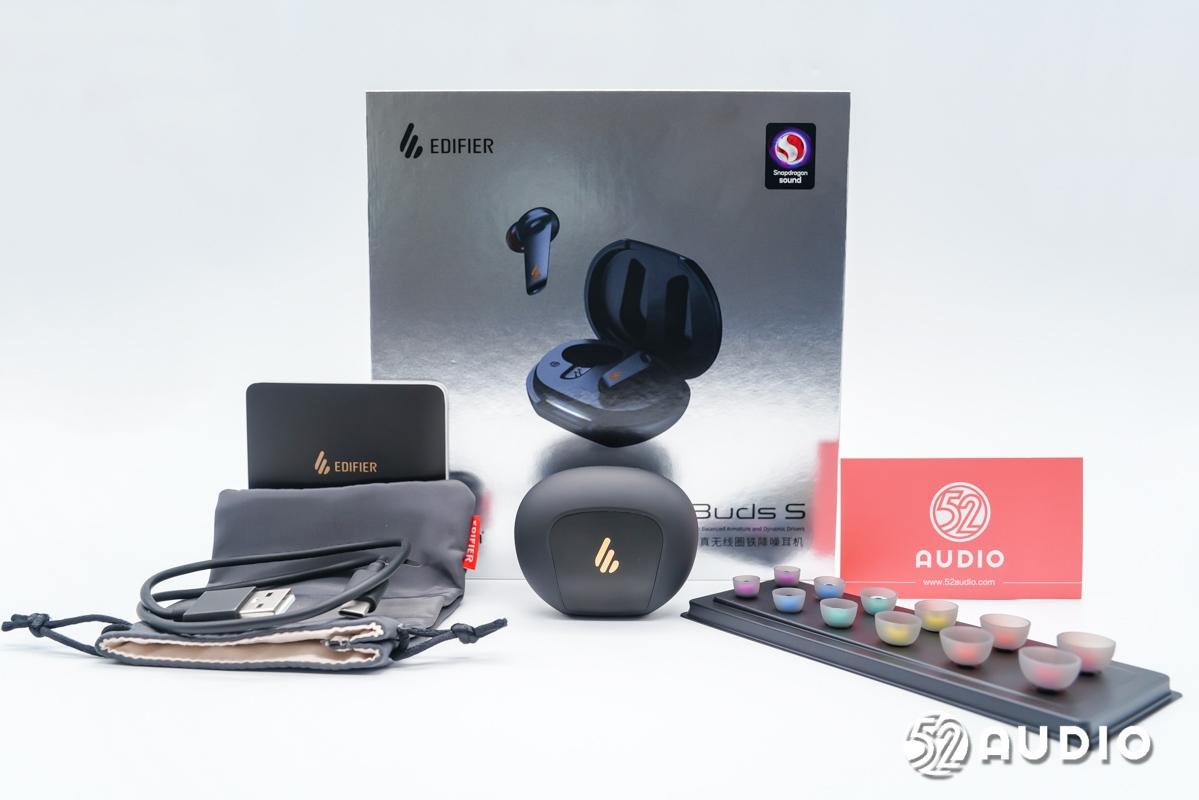

包装盒内部物品有耳机、充电盒、耳套、收纳袋、充电线、说明书和保修卡。

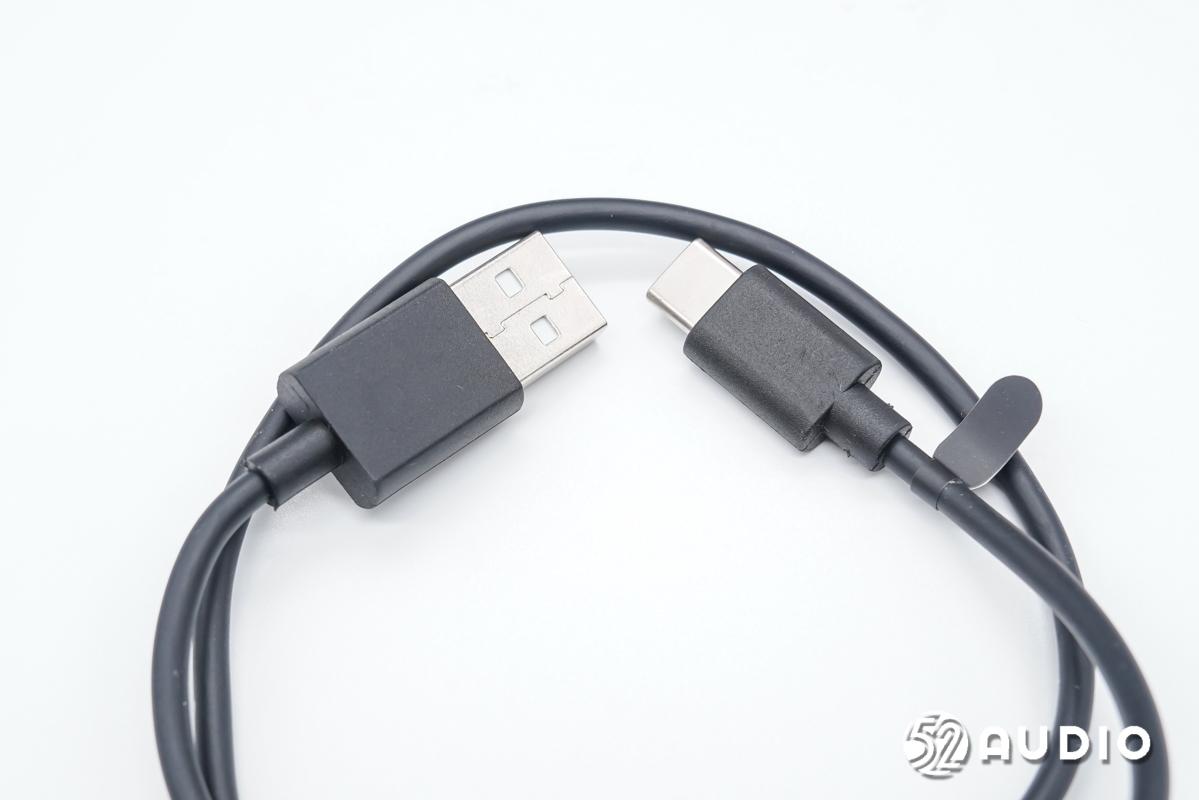

充电线采用了USB-A to type-C接口，拥有广泛的兼容性。

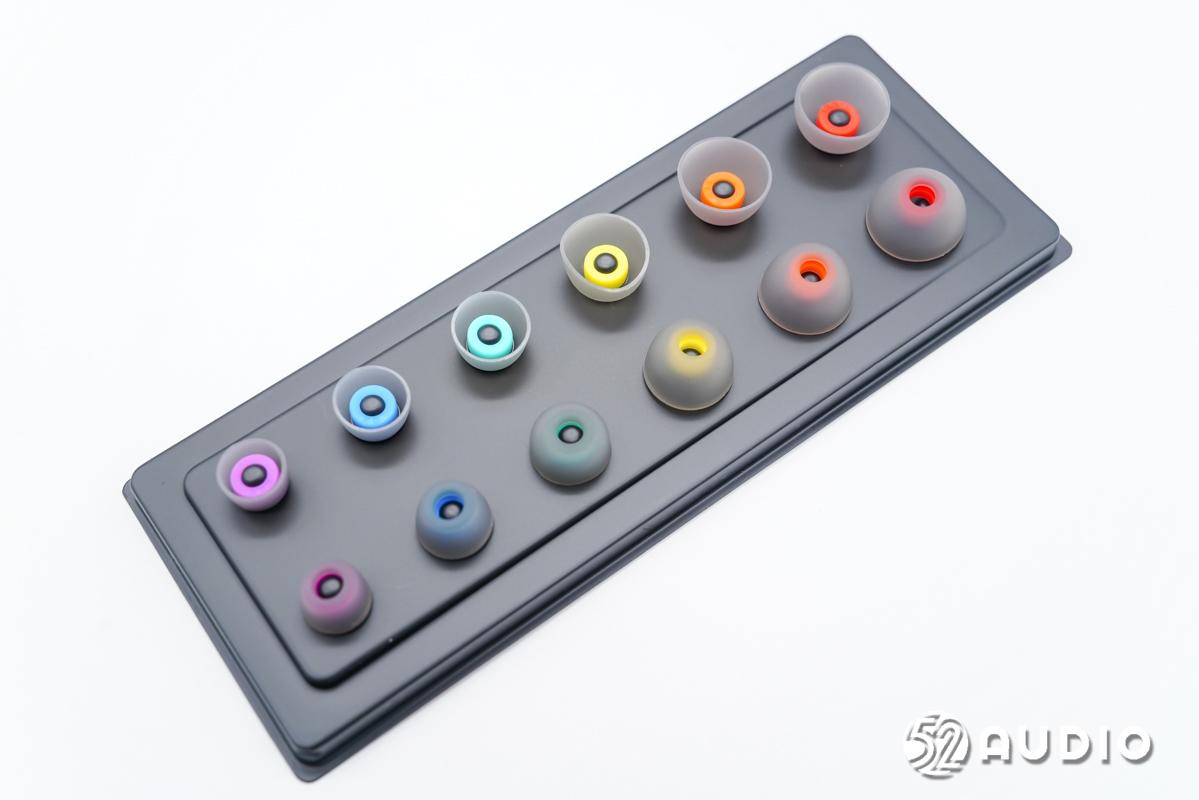

6副不同尺寸，不同颜色的硅胶耳塞，耳机上预装一副，能够更好的满足不同人群的个性化佩戴需求。

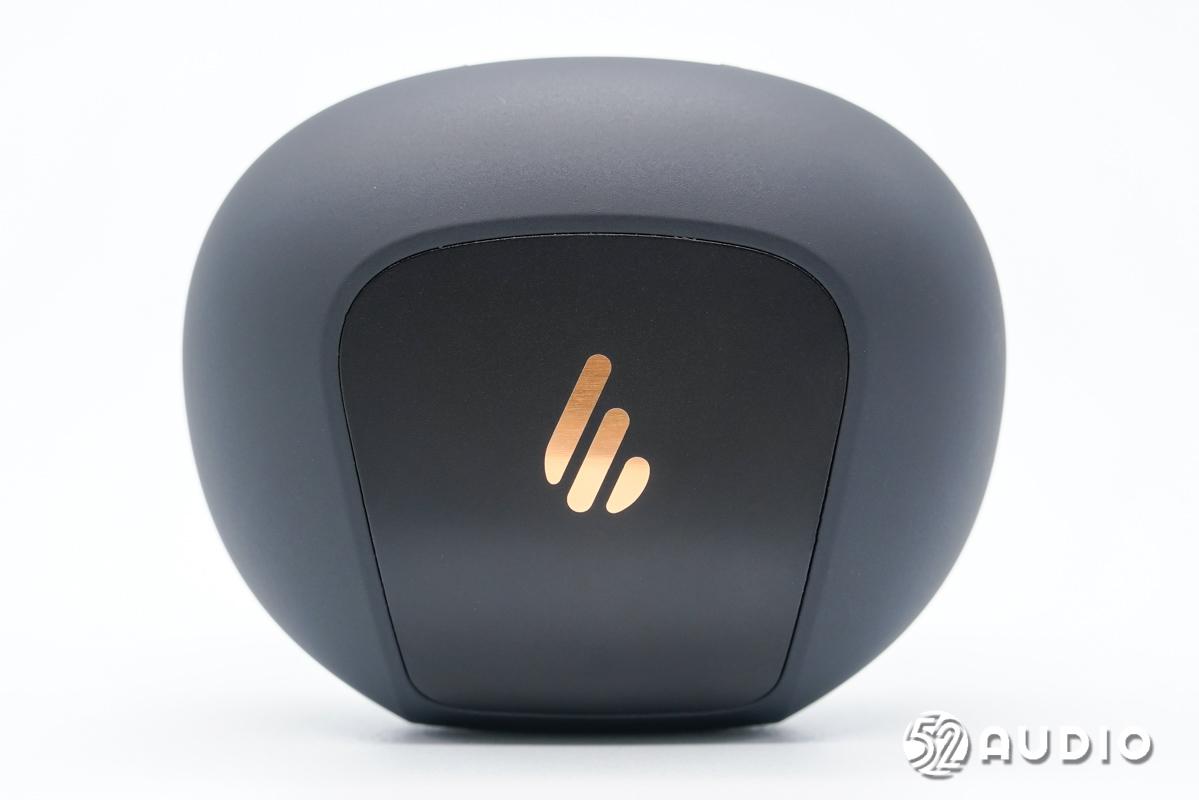

充电盒采用了上下对称式的不规则造型设计，通过不同的材质丰富产品的层次感。此款为辉夜黑配色，顶部采用了金色品牌LOGO，极具质感和辨识度。

充电盒底部与盒盖顶部采用对称式设计。

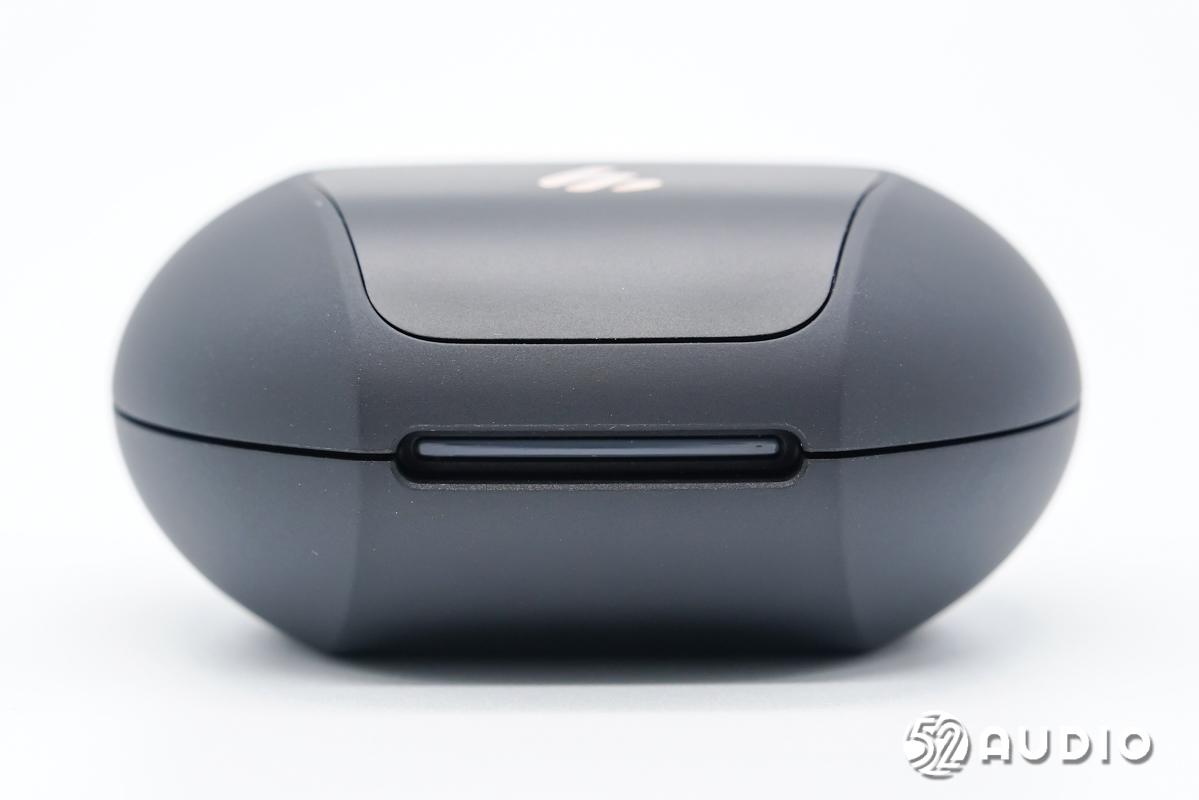

充电盒正面开盖处设计有便于开启的凹槽，内部是“跑车尾灯”设计的指示灯。

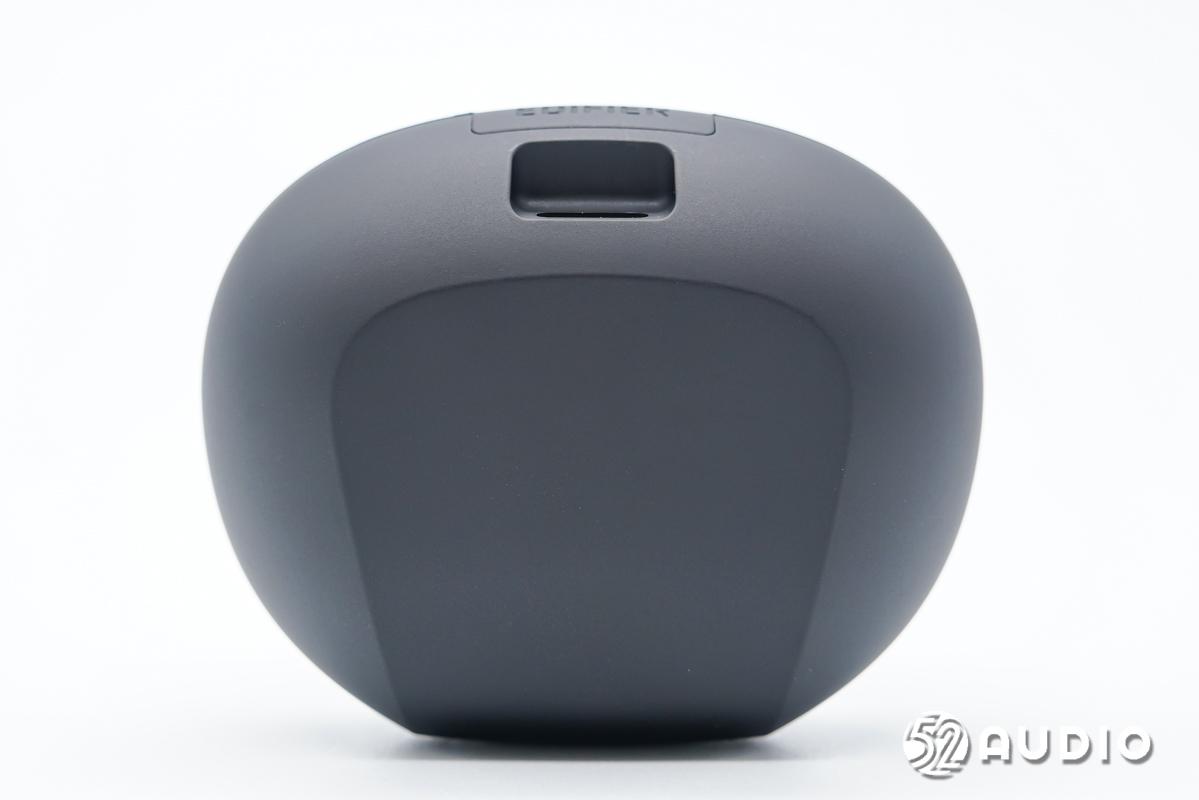

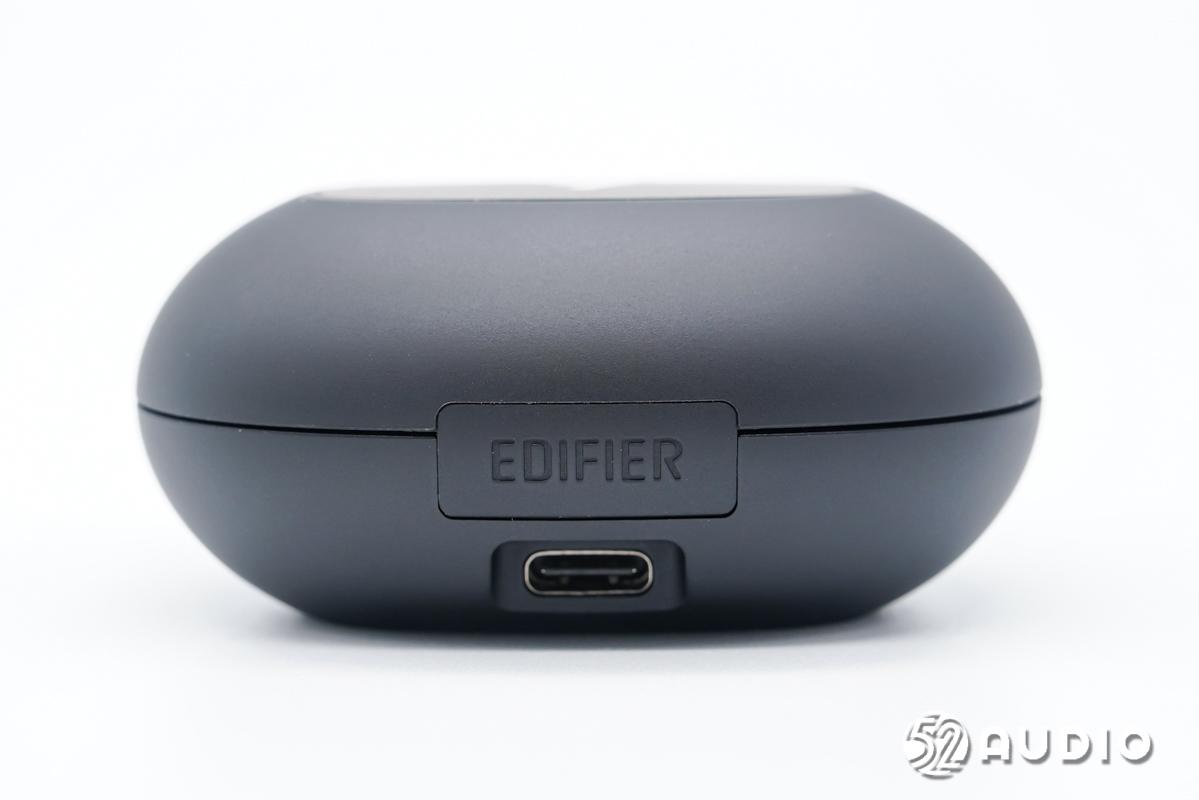

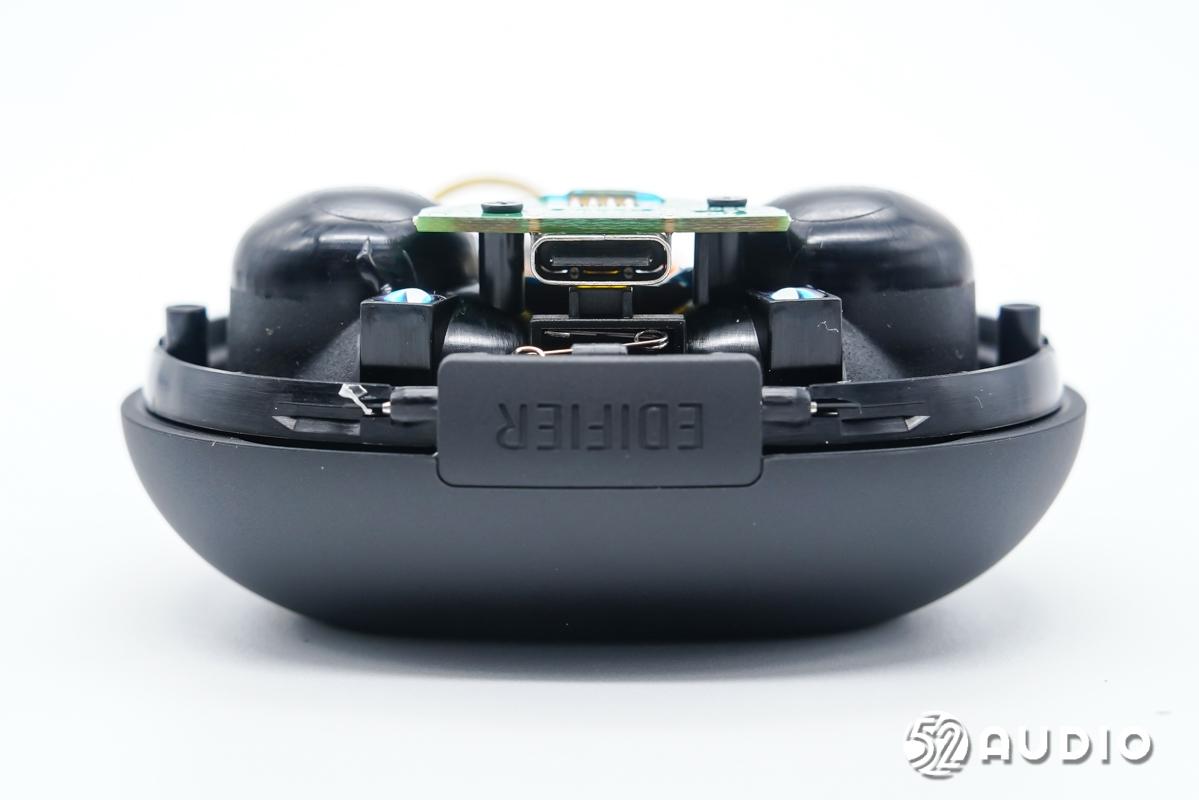

Type-C充电接口位于充电盒背部，转轴上雕刻有“EDIFIER”品牌LOGO。

打开充电盒盖，条形指示灯灯光由中心位置向两侧开启，关闭时由两侧向内熄灭，犹如跑车启动/熄灭，极具氛围感。还支持8种指示灯颜色供用户自由选择。

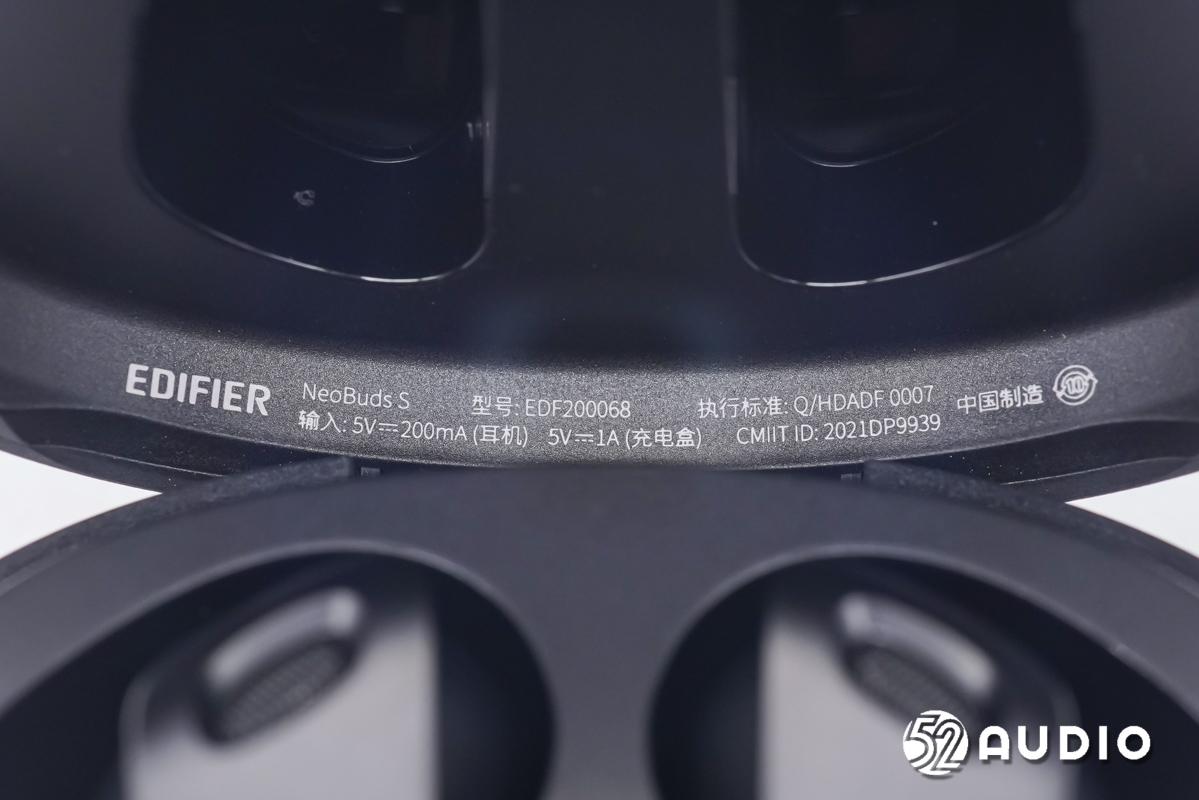

盒盖内侧印制有部分参数信息，型号：EDF200068，执行标准：Q/HDADF 0007，输入：5V-200mA（耳机）5V-1A（充电盒），CMIIT ID：2021DP9939，中国制造。

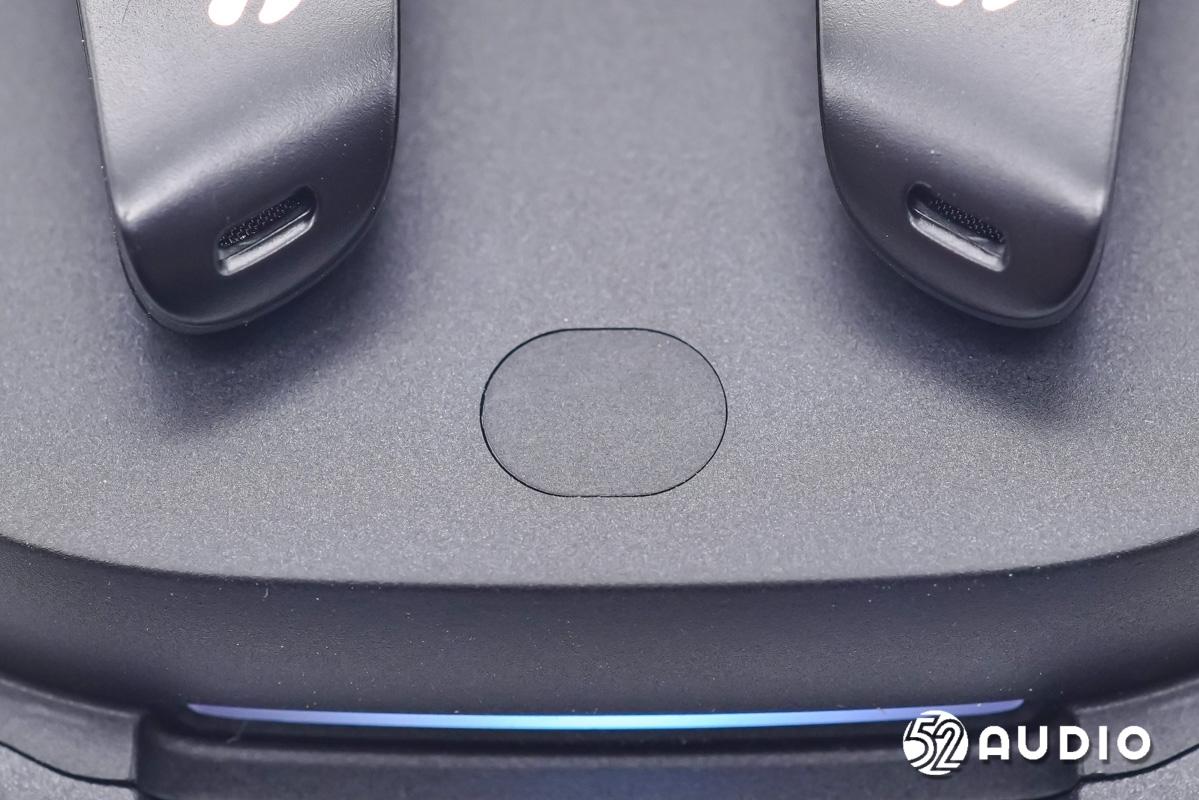

充电盒座舱上设置有一颗功能按键，用于蓝牙配对等功能。

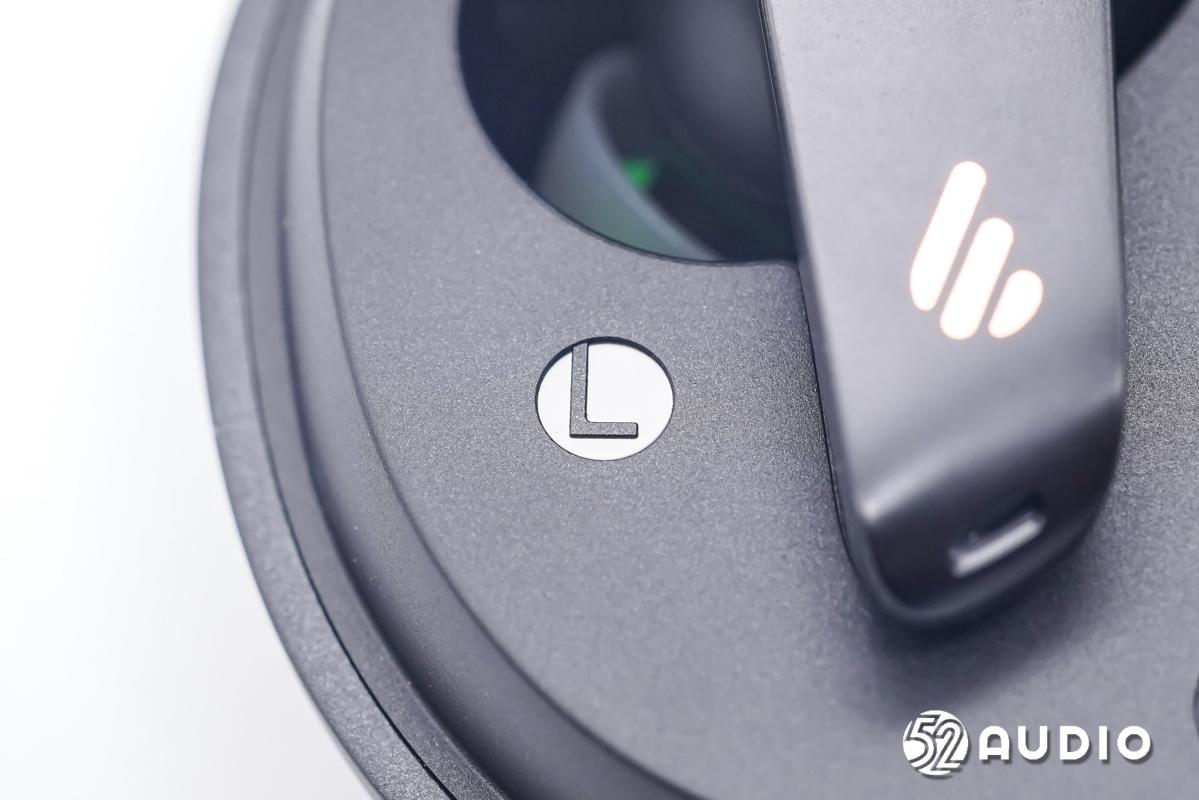

座舱上还雕刻有L/R左右标识，便于用户快速区分。

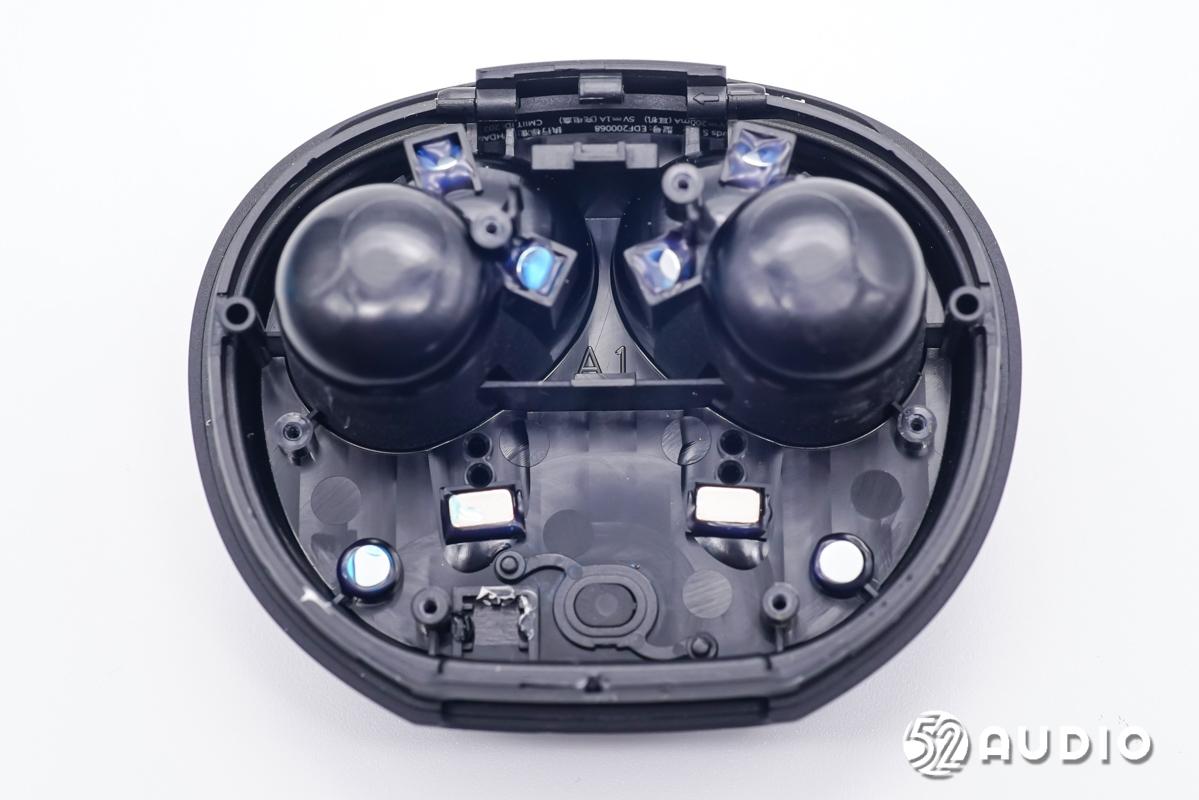

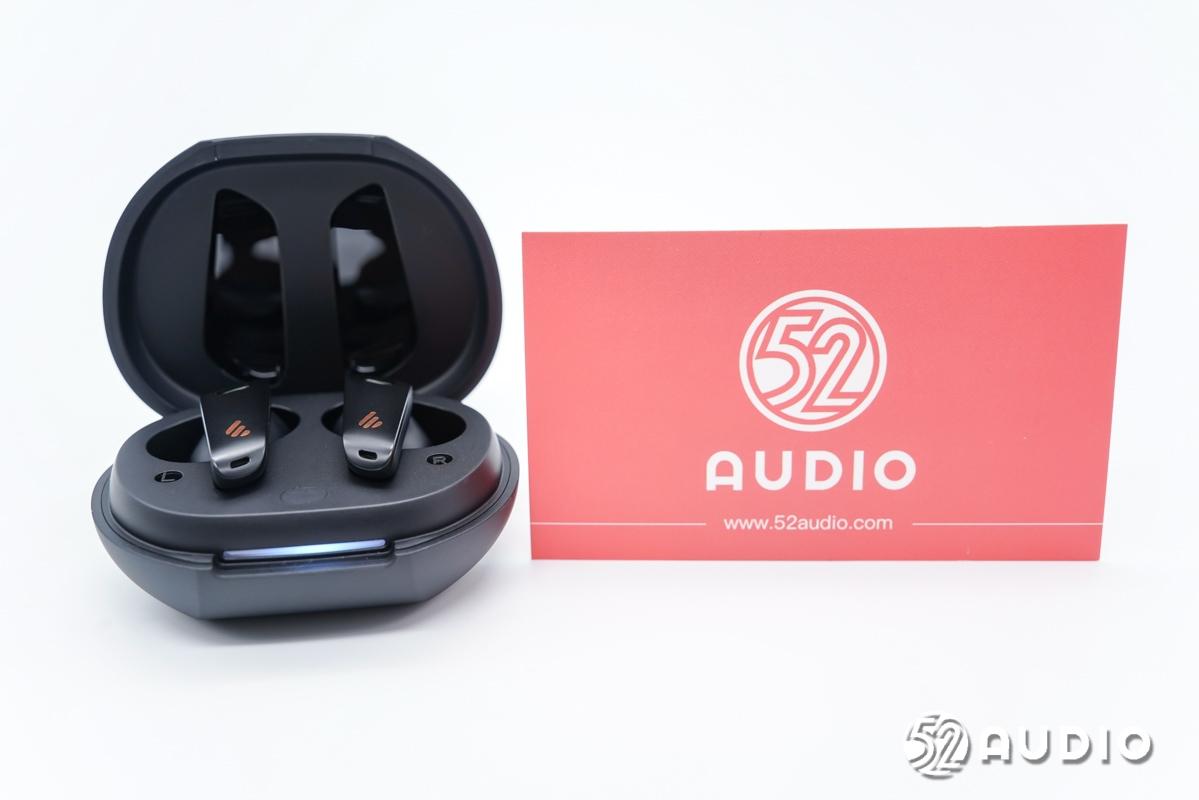

取出耳机，座舱内部结构一览。

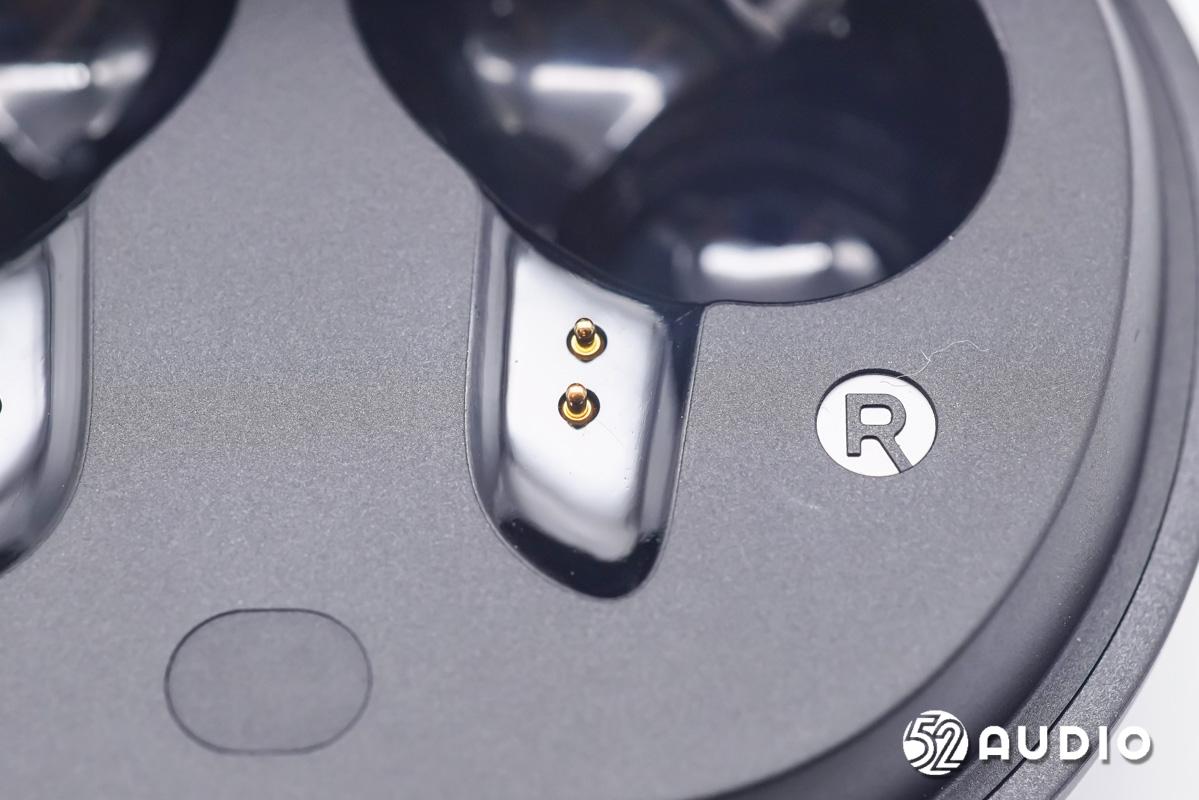

为耳机充电的金属顶针位于耳机柄座舱上。

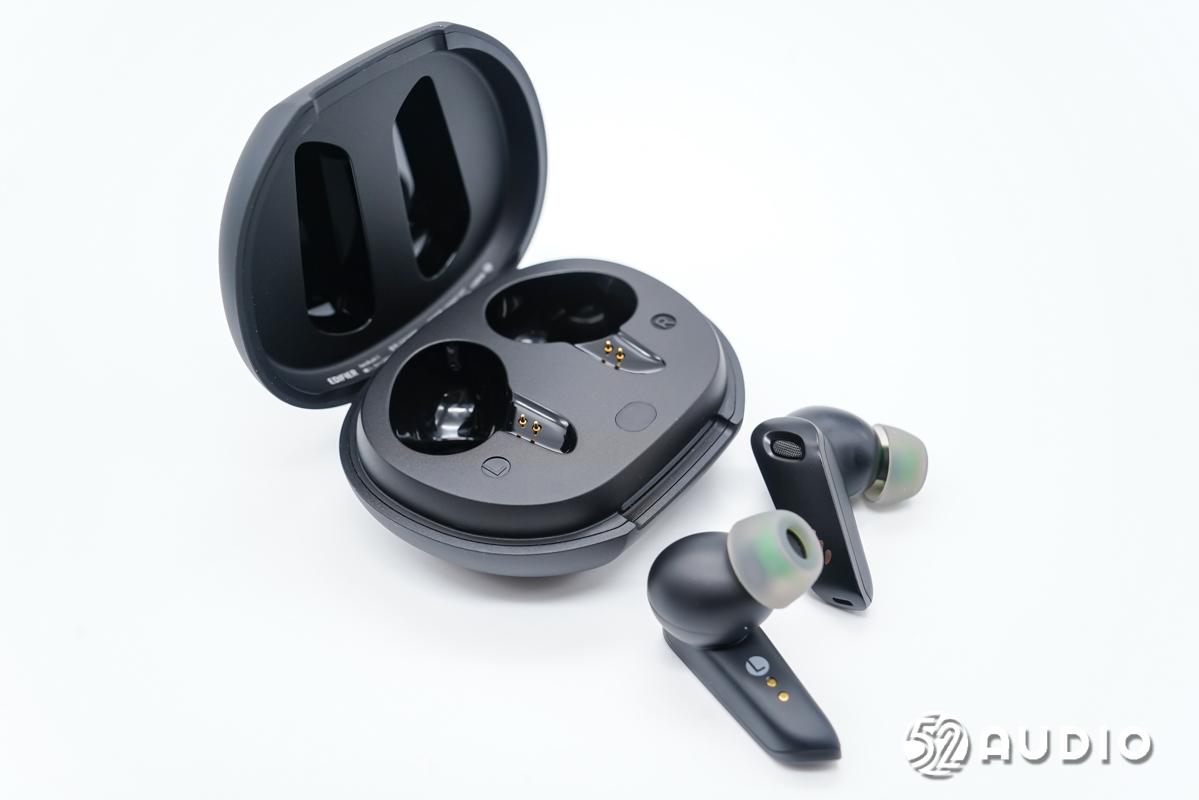

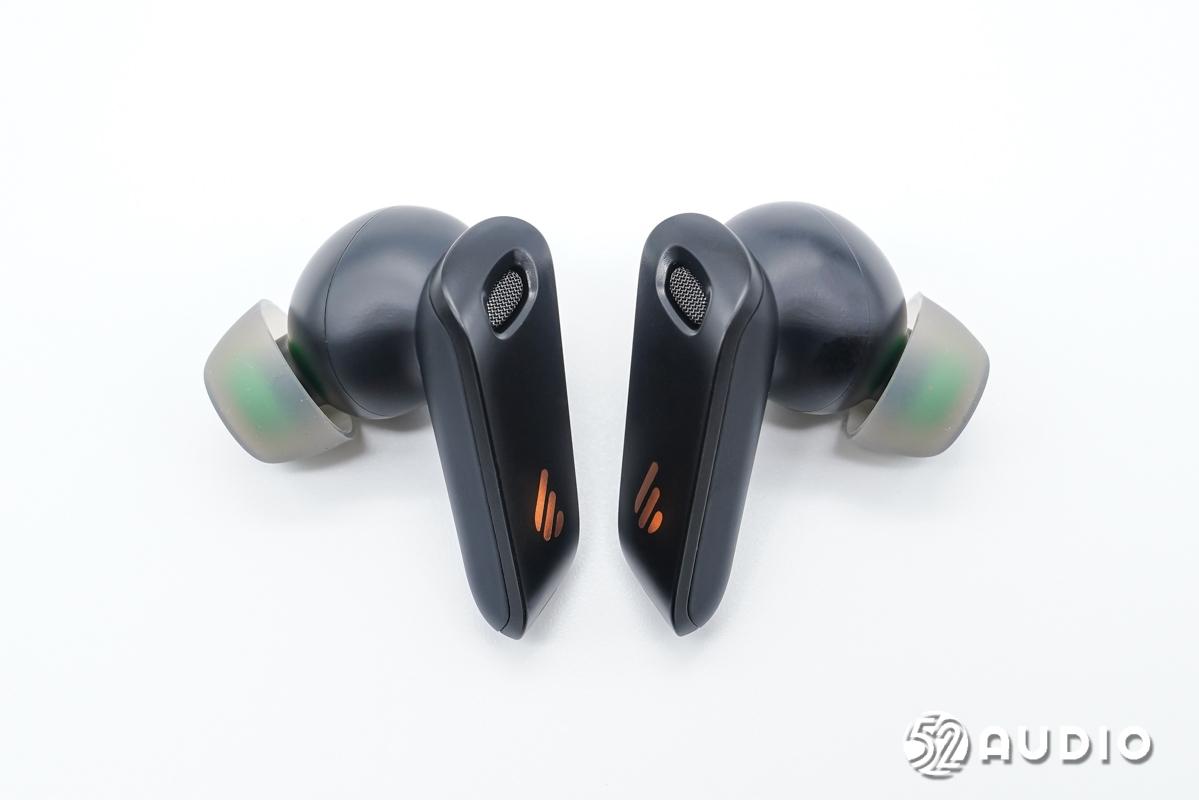

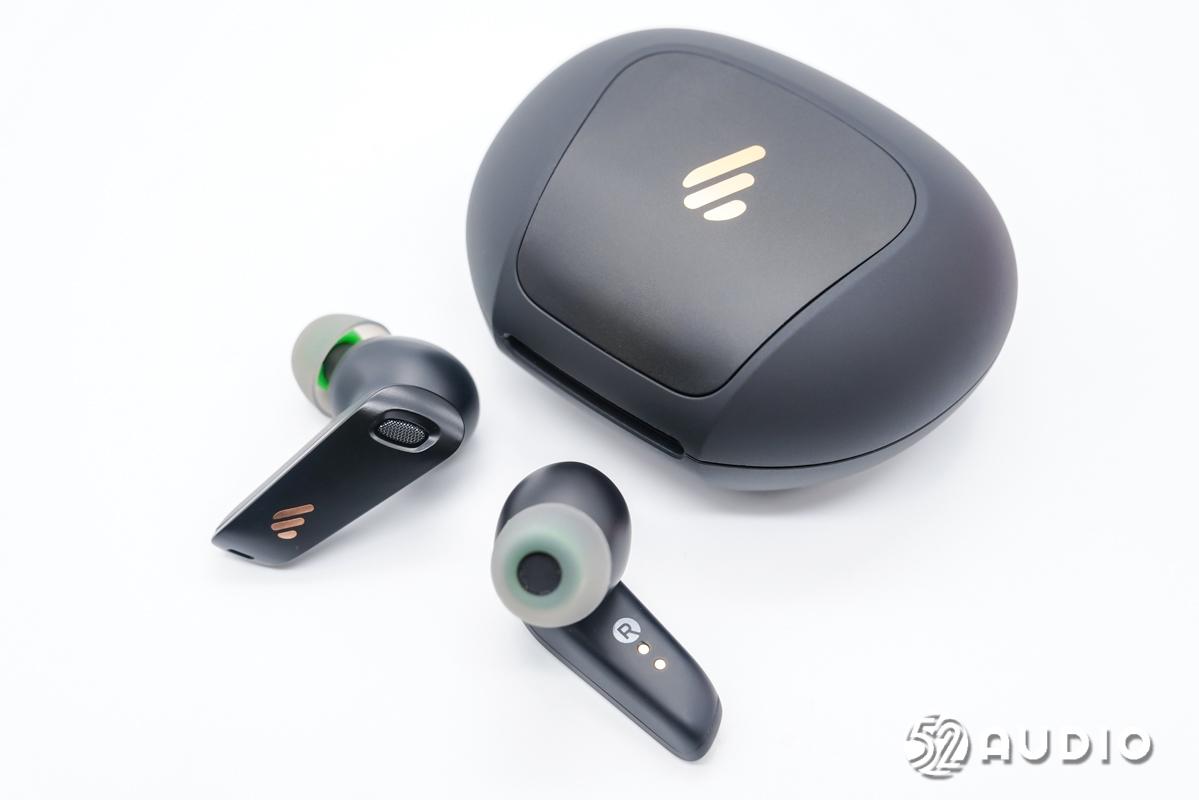

漫步者NeoBuds S真无线圈铁降噪耳机整体外观一览。

漫步者NeoBuds S耳机采用了柄状的入耳式设计，延续了漫步者NB系列的设计风格，立体感十足，棱角位置采用弧线过渡，观感相对更加柔和。

耳机背部外观一览，设计有麦克风开孔和金色的漫步者品牌LOGO。

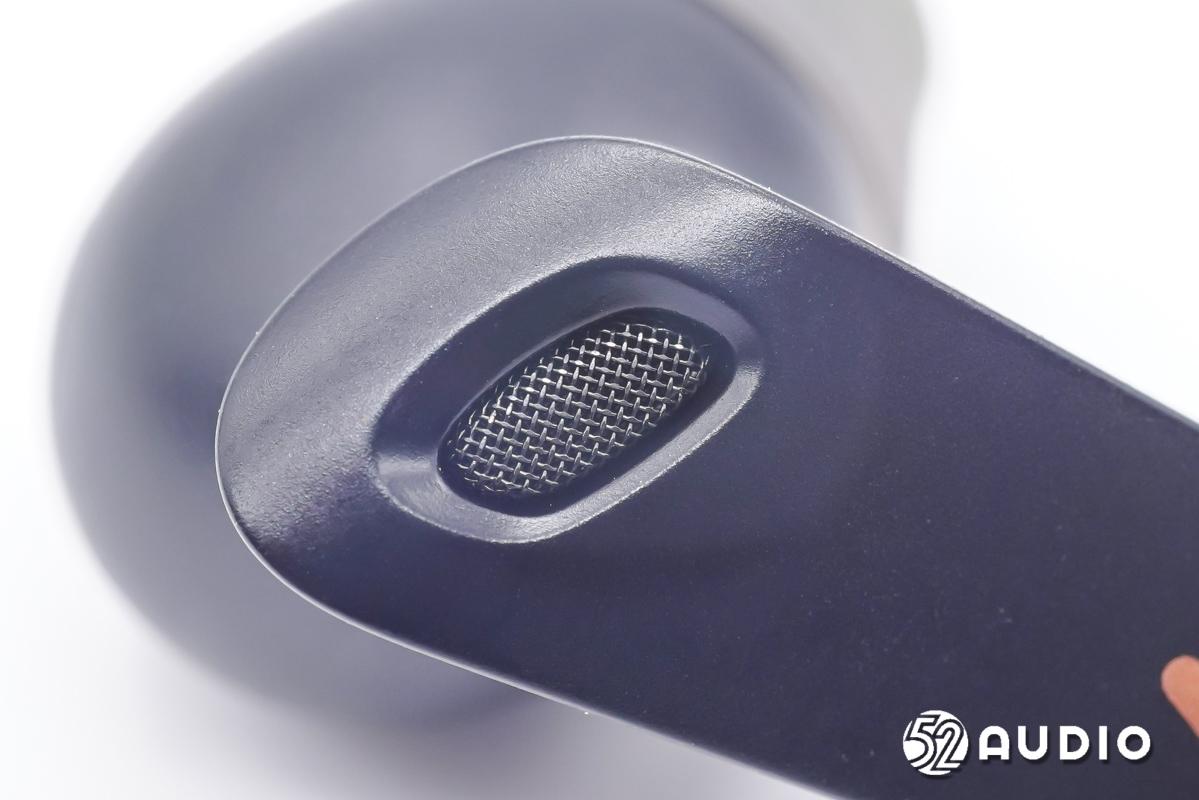

前馈降噪麦克风开孔特写，做了倒角结构，内部金属网防护，防止异物进入腔体。

通话拾音麦克风开孔特写，同样设置有金属网防护。

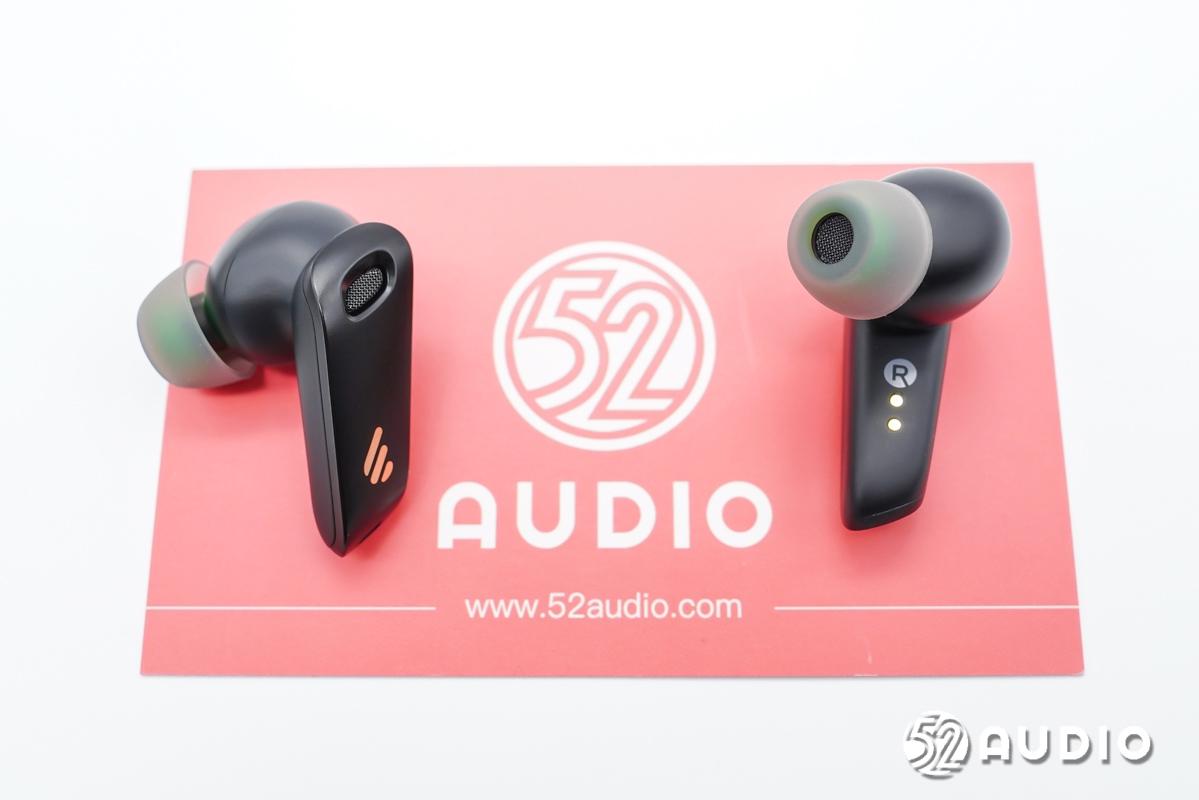

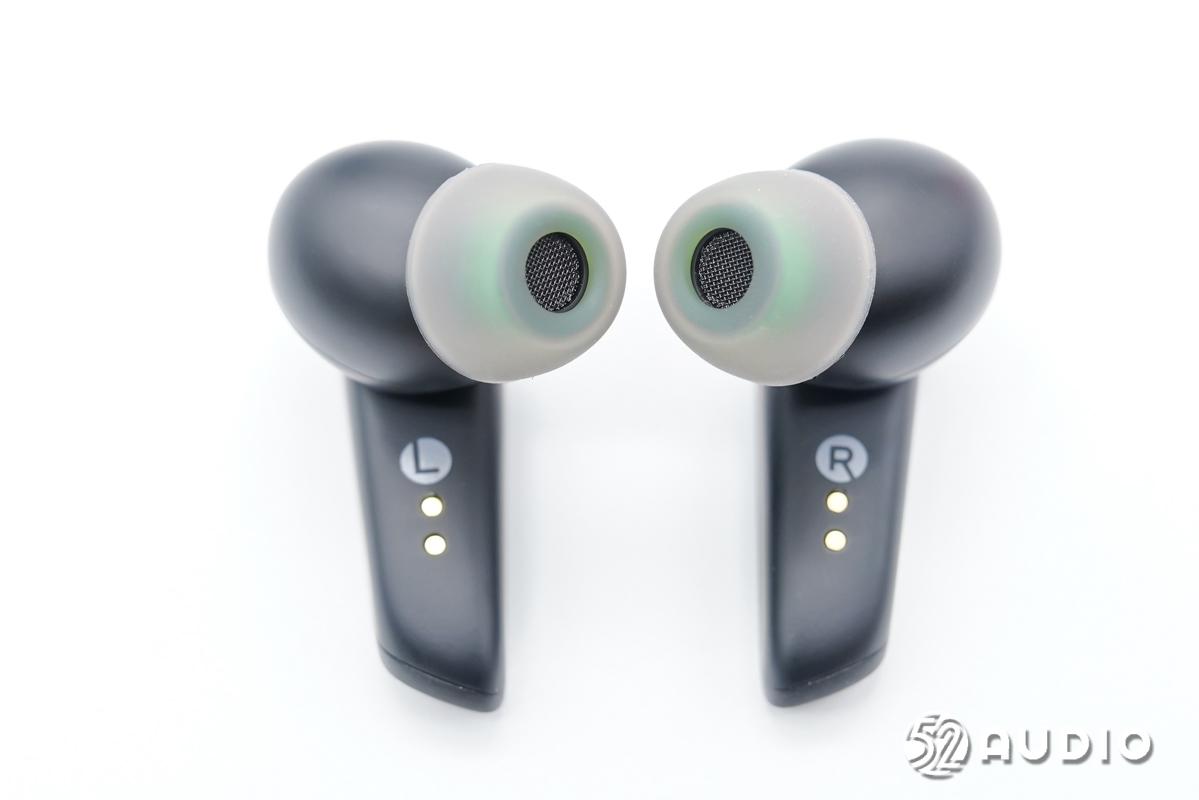

耳机内侧外观一览，耳机柄上有L/R左右标识，以及为耳机充电的金属触点。

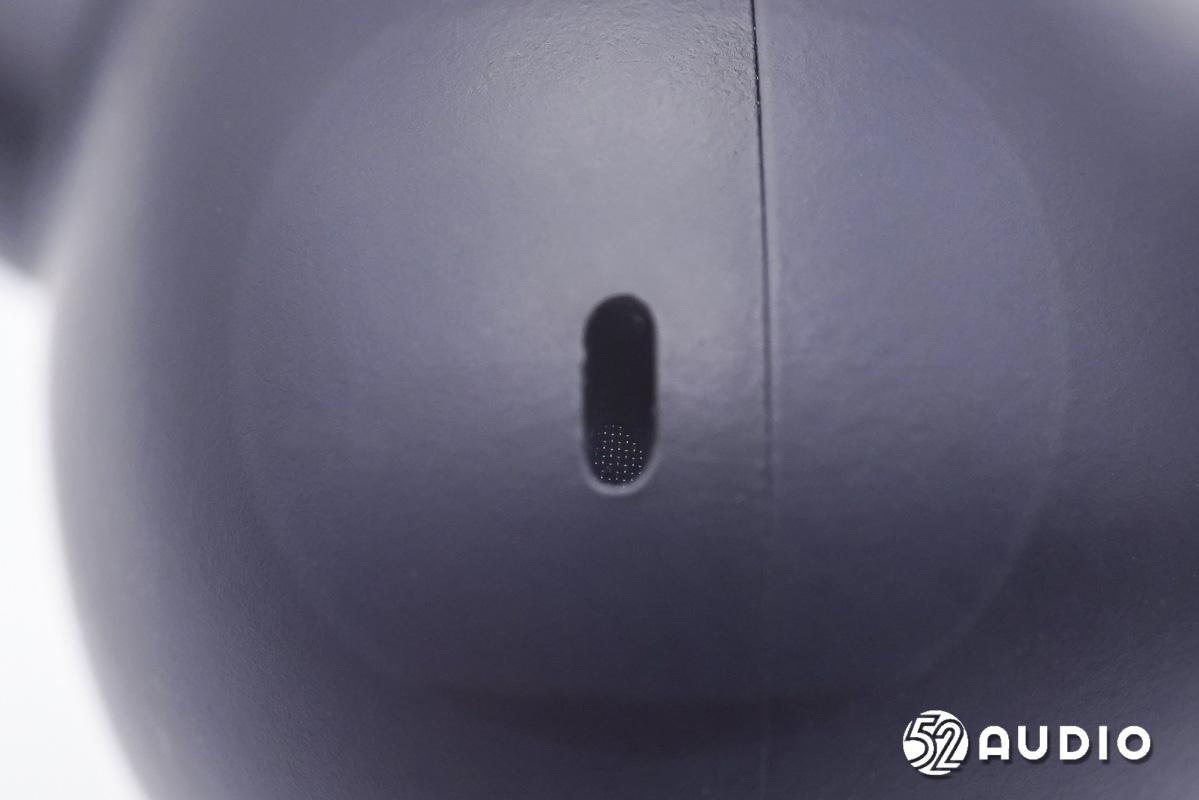

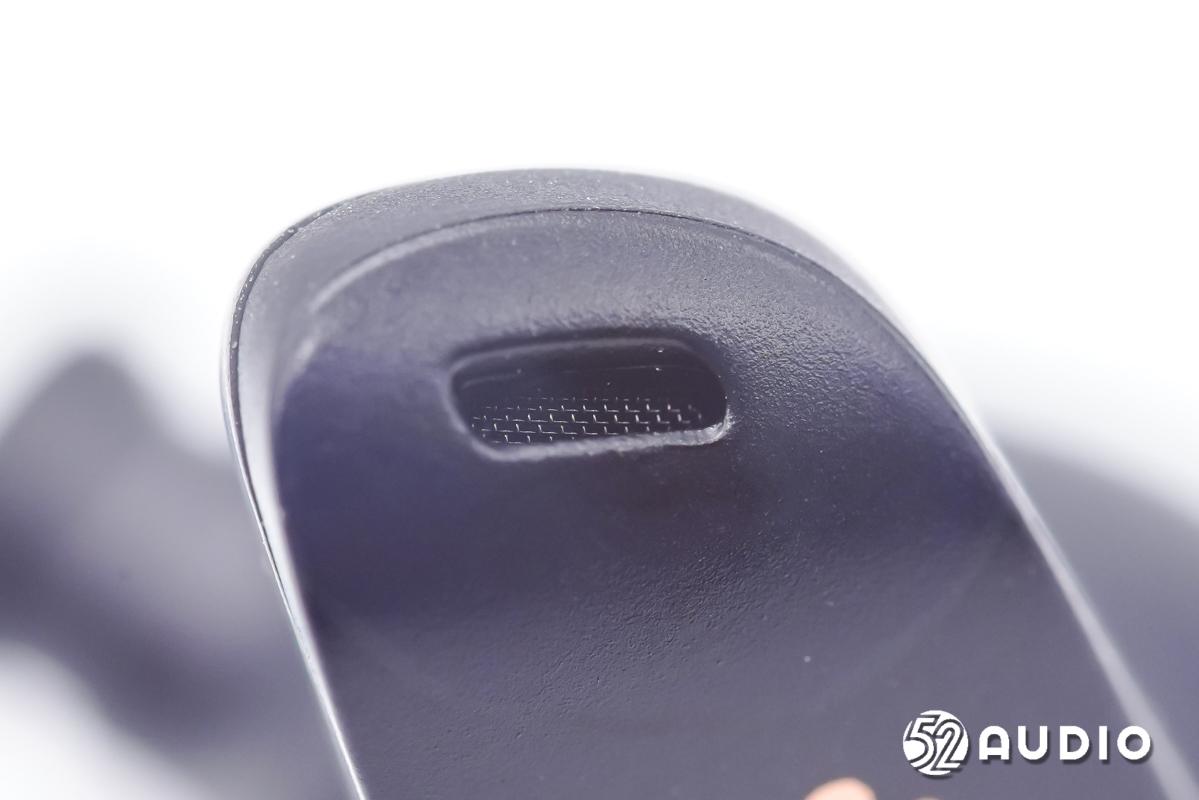

耳机头上泄压孔特写，用于保障腔体内空气流通。

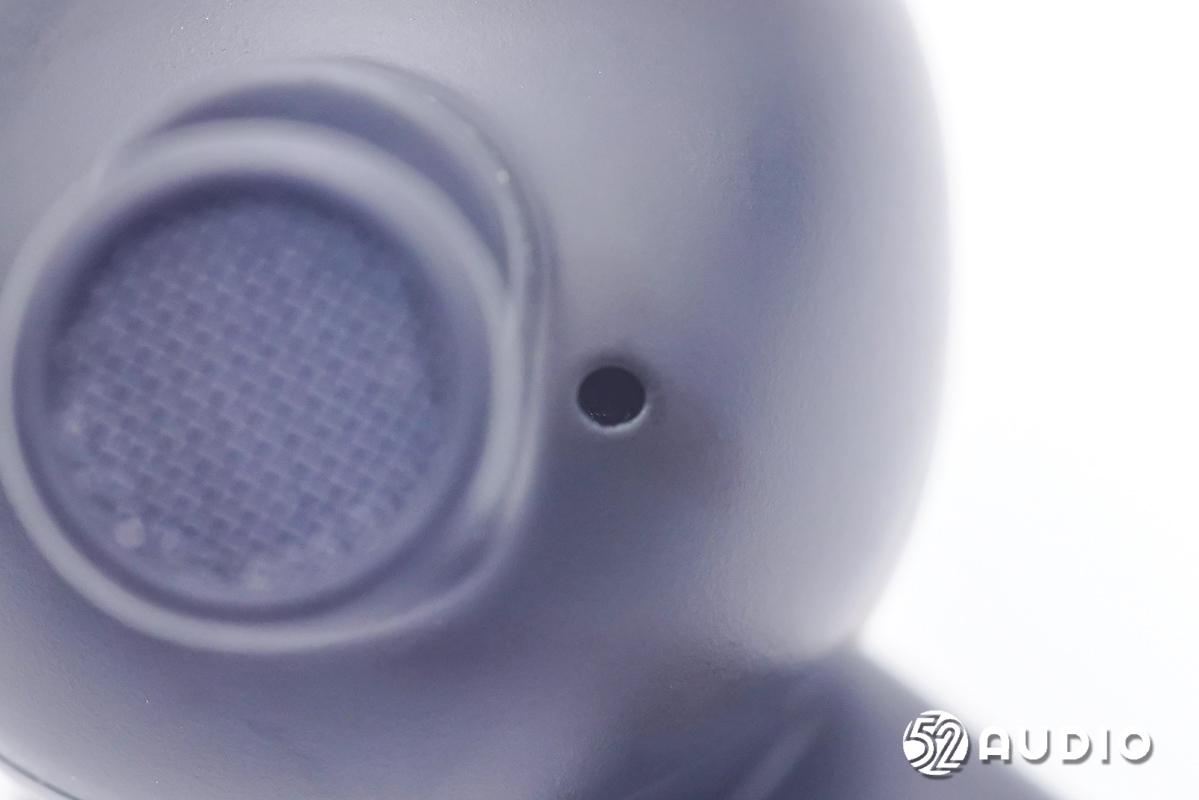

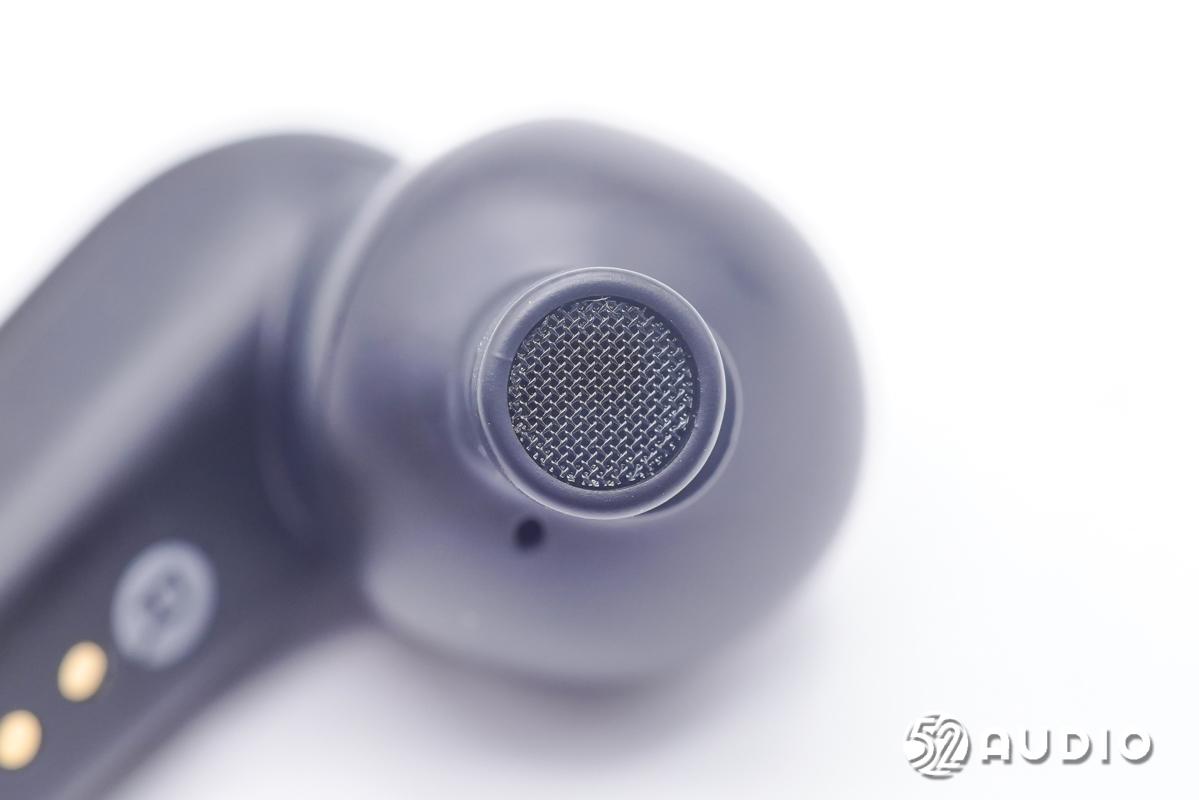

取掉耳塞，圆形出音嘴特写，金属网覆盖，防止异物进入音腔。内部设置有后馈降噪麦克风，用于拾取耳道内部噪音。

音腔调音孔特写，提升耳机的声学性能。

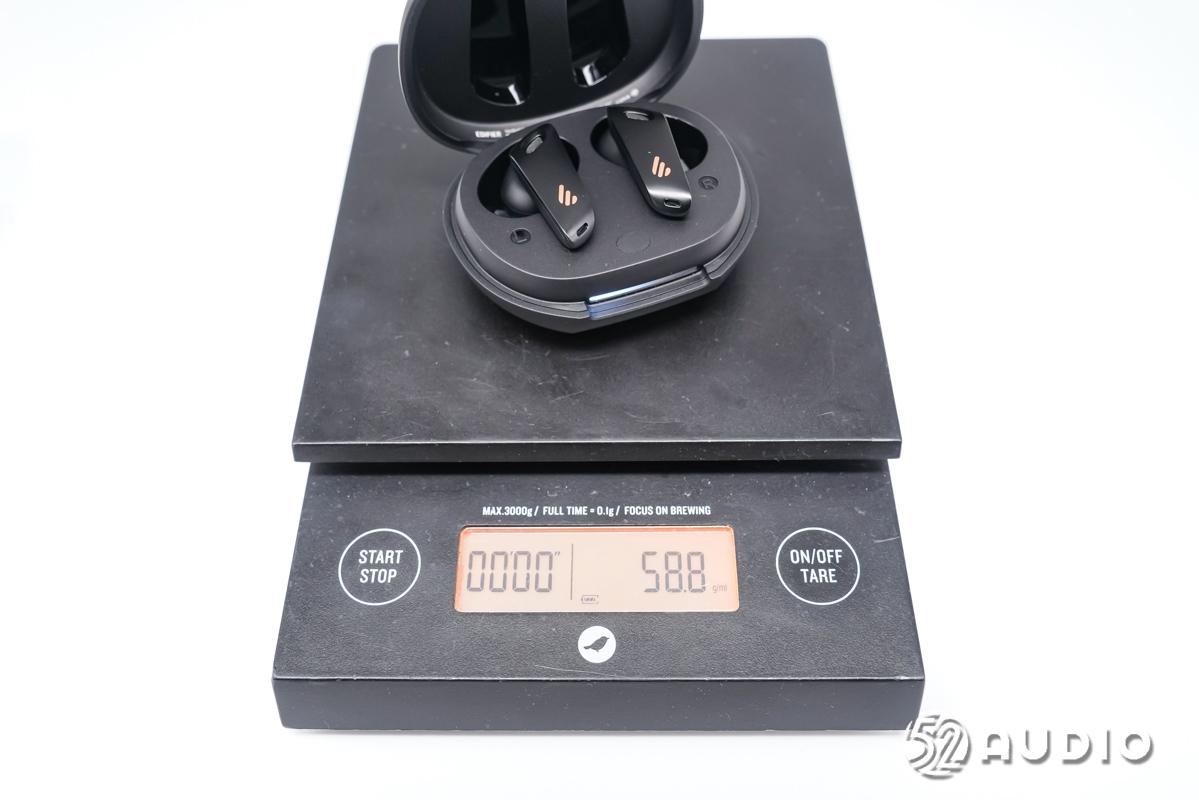

经我爱音频网实测，漫步者NeoBuds S真无线圈铁降噪耳机整体重量约为58.8g。

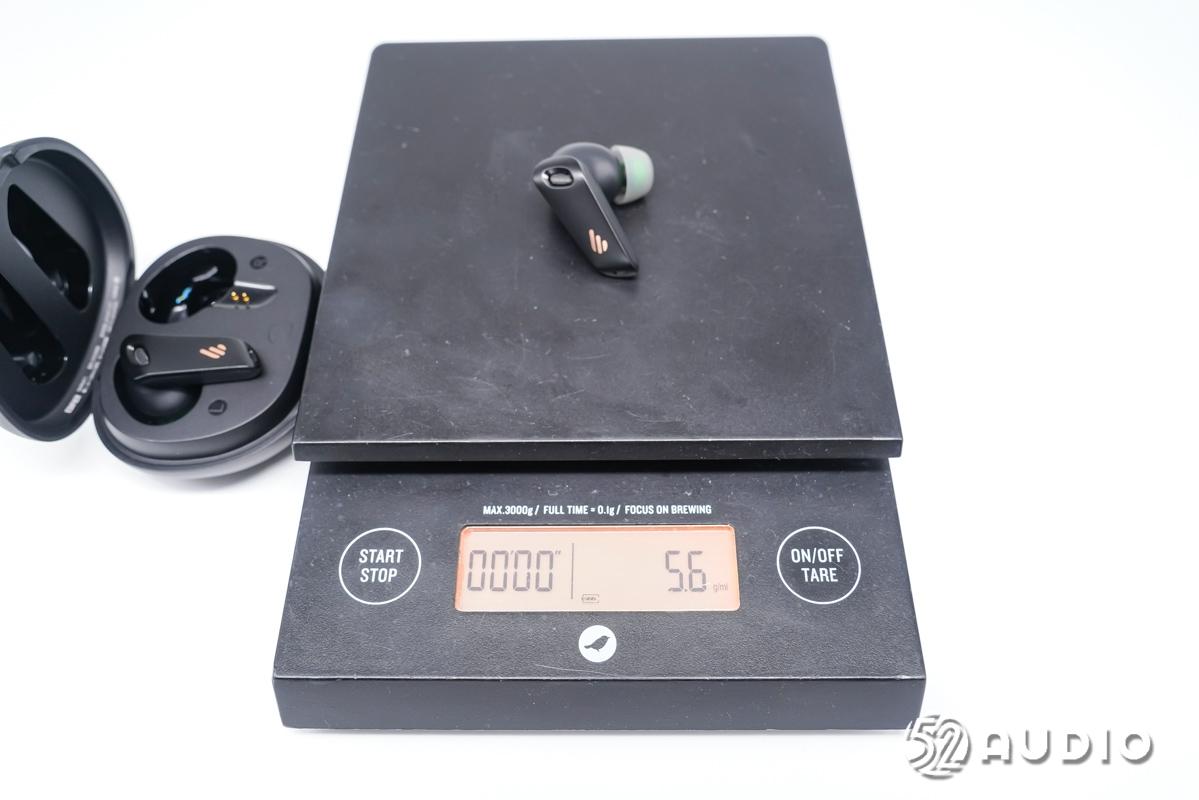

佩戴预装耳塞单只耳机重量约为5.6g。

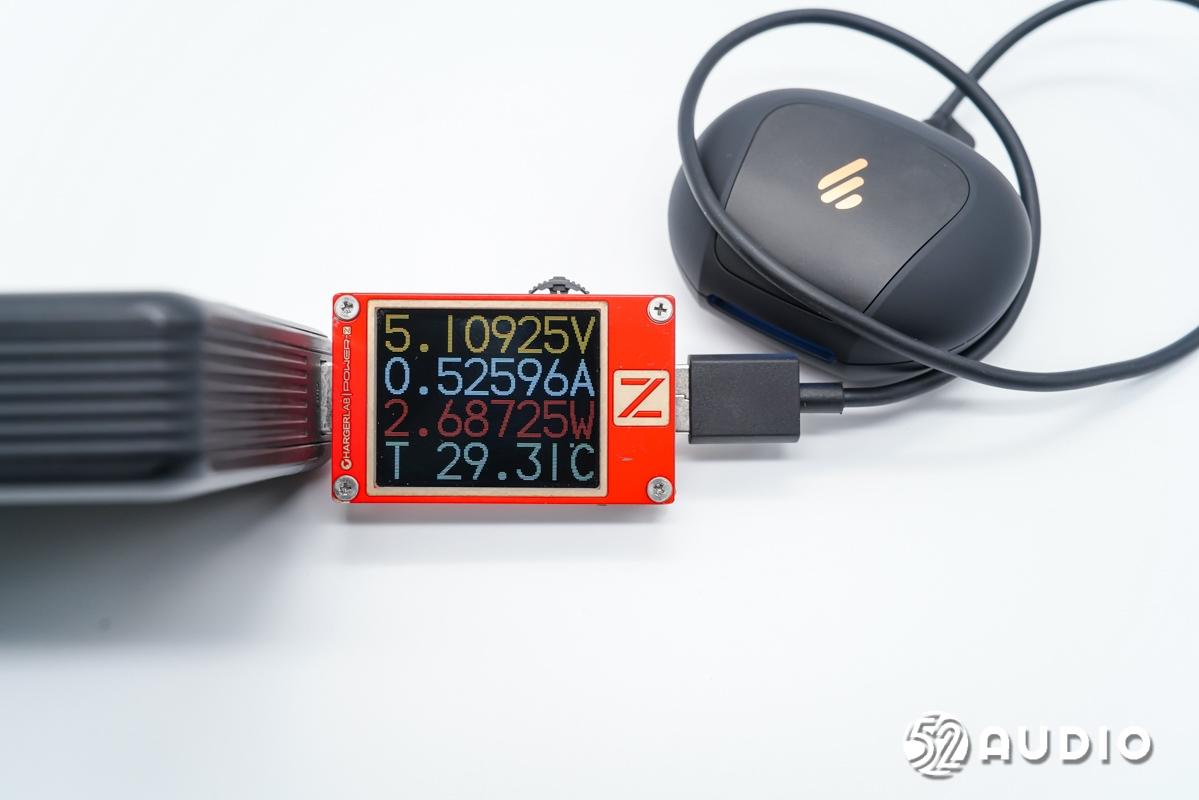

我爱音频网采用ChargerLAB POWER-Z KT002便携式电源测试仪对漫步者NeoBuds S真无线圈铁降噪耳机进行有线充电测试，输入功率约为2.69W。

二、漫步者NeoBuds S真无线耳机拆解

通过开箱，我们详细了解了漫步者NeoBuds S真无线圈铁降噪耳机的独特外观设计，下面进入拆解部分，看看内部结构配置信息~

充电盒拆解

撬开充电盒外壳，分离底部盖板，盖板内侧固定有电池单元，通过导线焊接连接到主板。

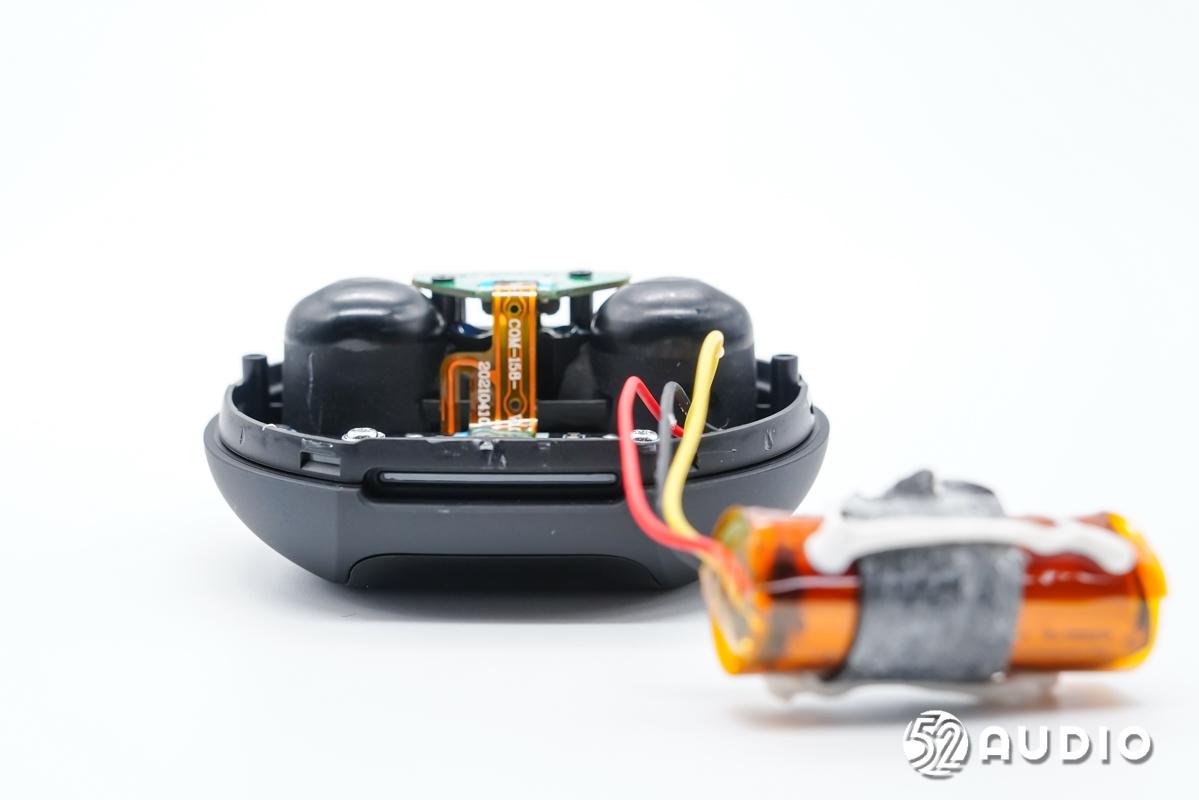

取出电池，充电盒座舱一侧结构一览，顶部电源输入小板通过排线连接到主板。

座舱另外一侧结构一览。

电源输入小板和主板均通过螺丝固定的座舱底部。

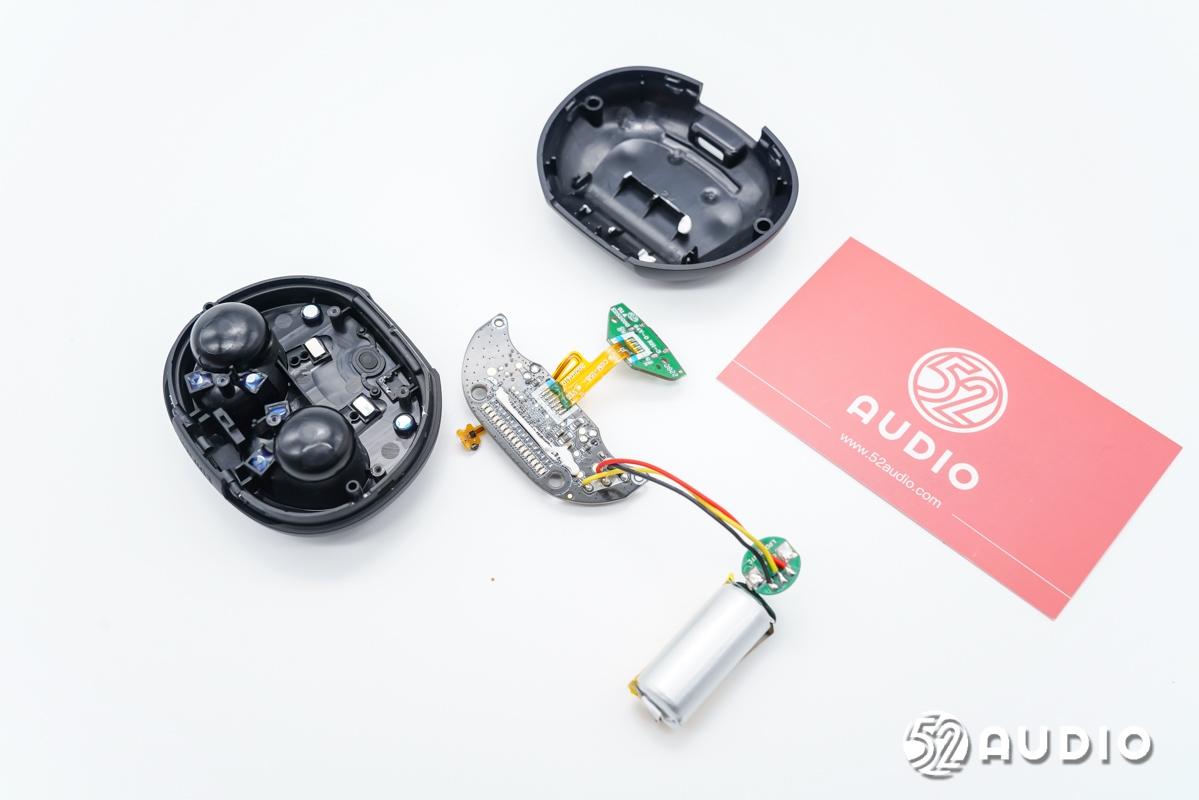

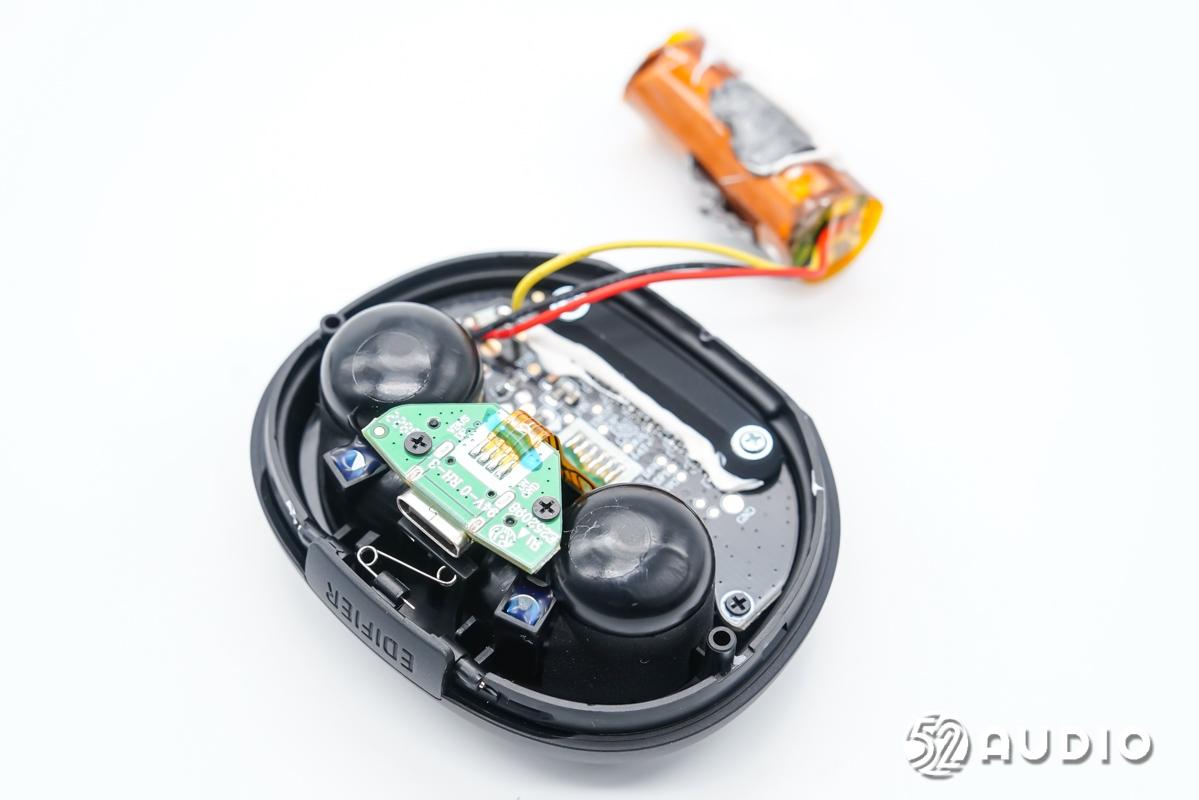

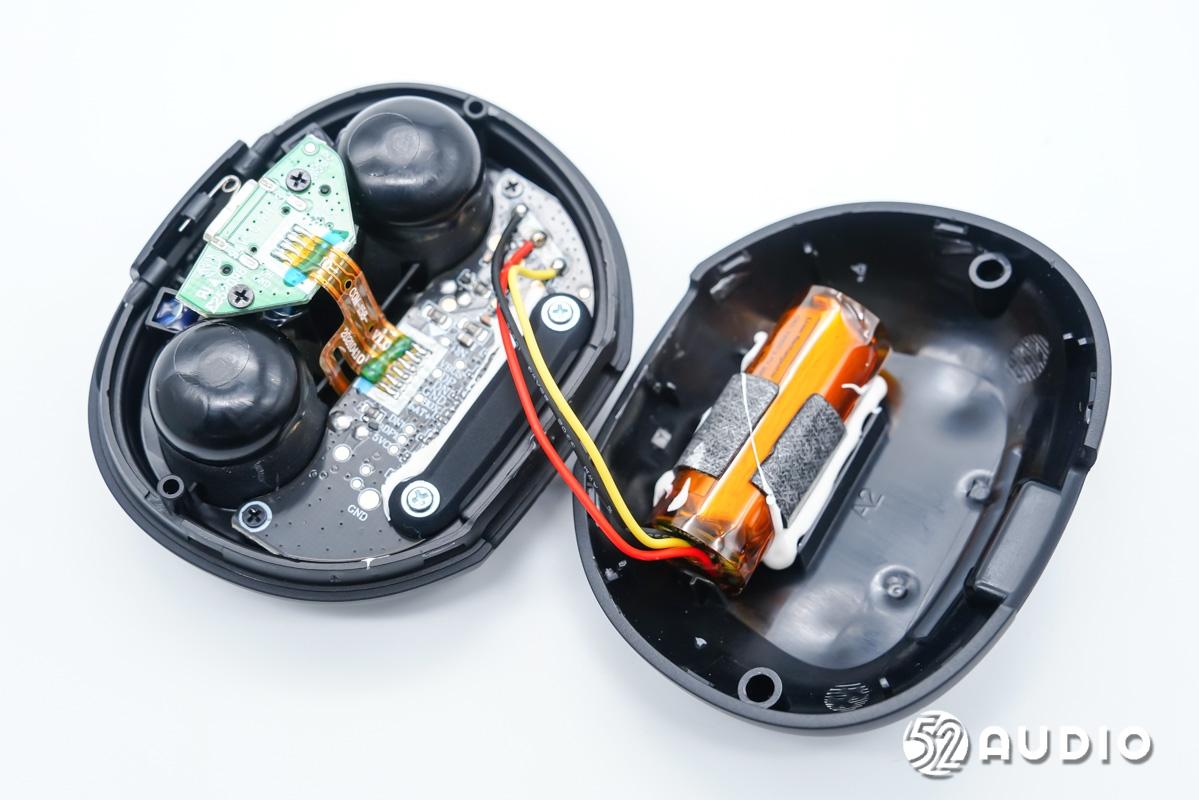

逐一卸掉螺丝，取出充电盒内主要组件。

座舱底部结构一览，设置有多颗磁铁，用于吸附充电盒盖和耳机，实现更好的固定。

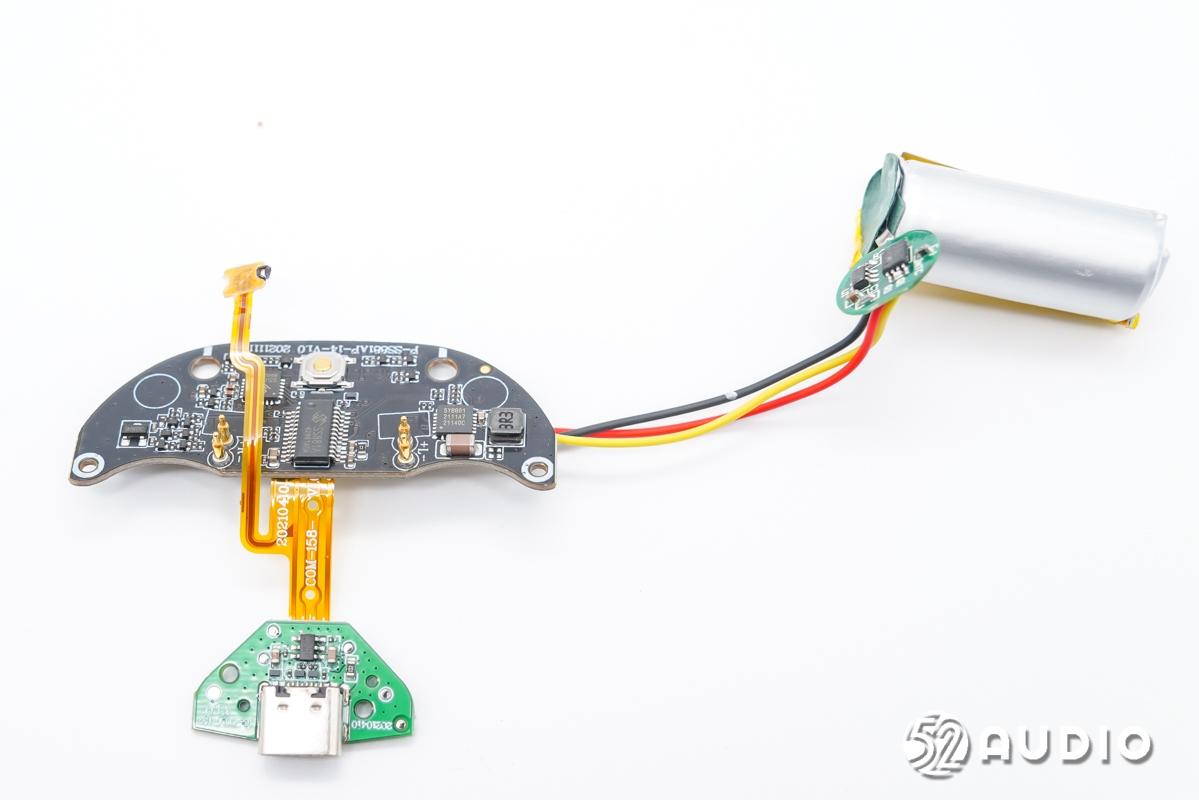

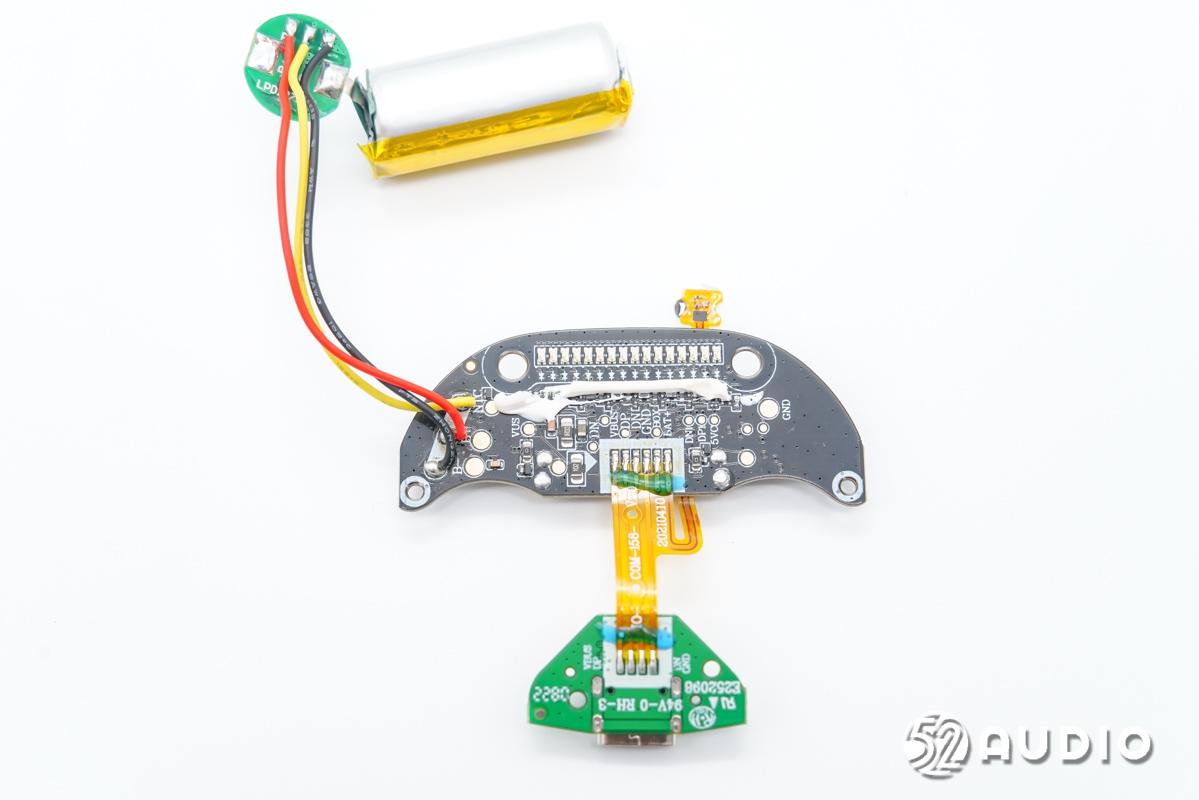

充电盒内主要组件一侧电路一览，包括主板、电源输入小板、电池和连接霍尔元件的FPC排线。

充电盒内主要组件另外一侧电路一览。

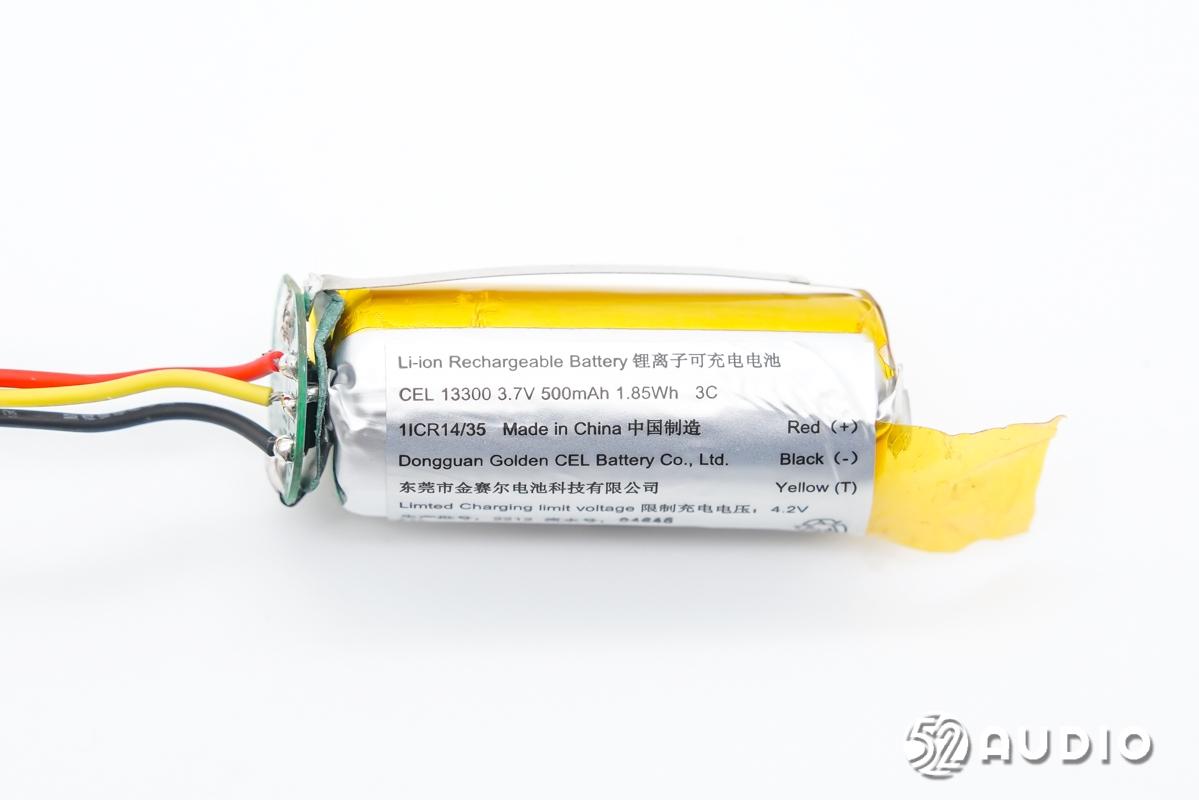

充电盒内置锂离子可充电电池型号：CEL13300，额定电压：3.7V，额定容量：500mAh/1.85Wh，来自东莞市金赛尔电池科技有限公司，中国制造。

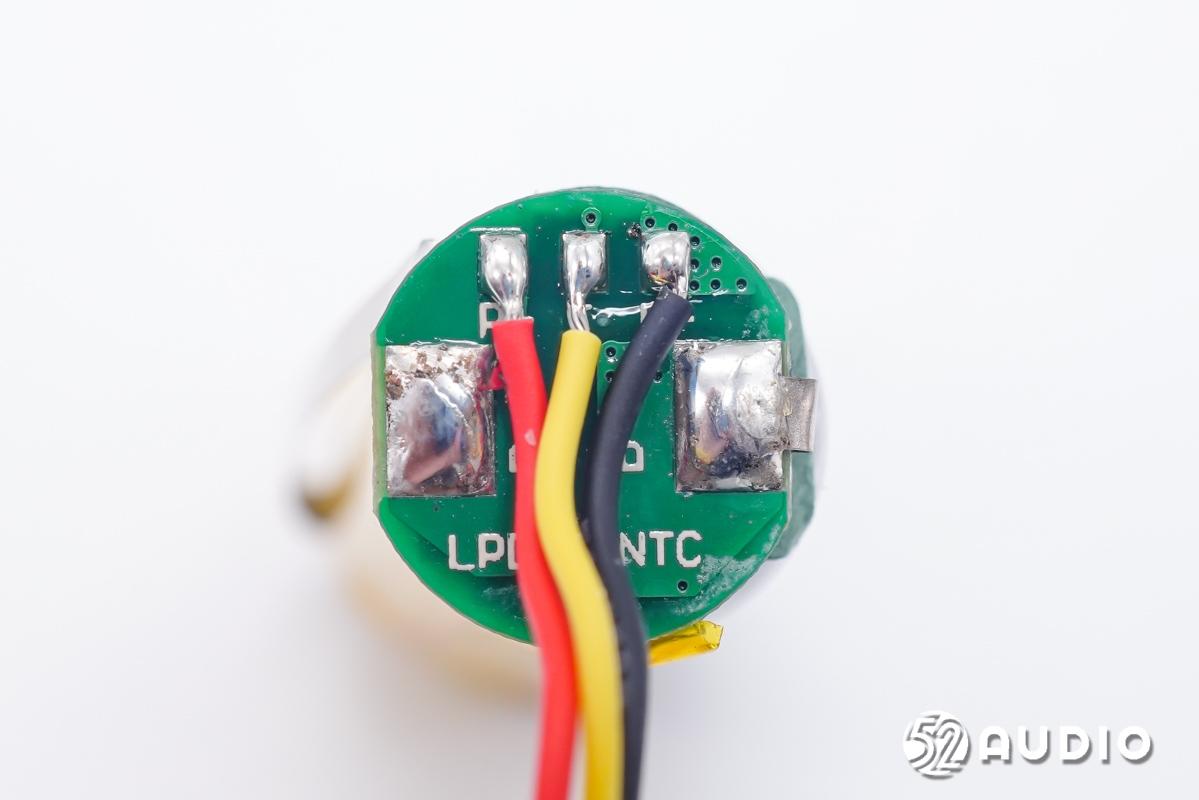

电池正负极焊接在电路保护板上，通过三根导线连接到主板。

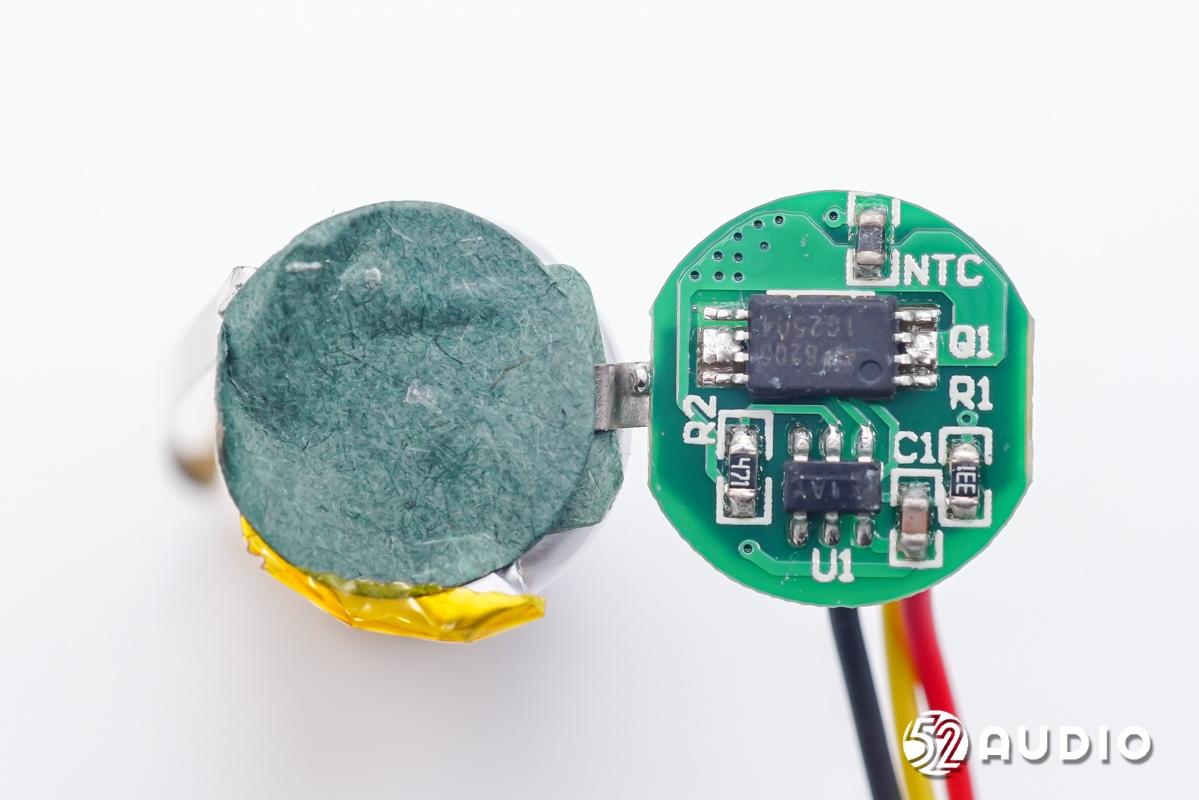

电池电路保护板电路一览。

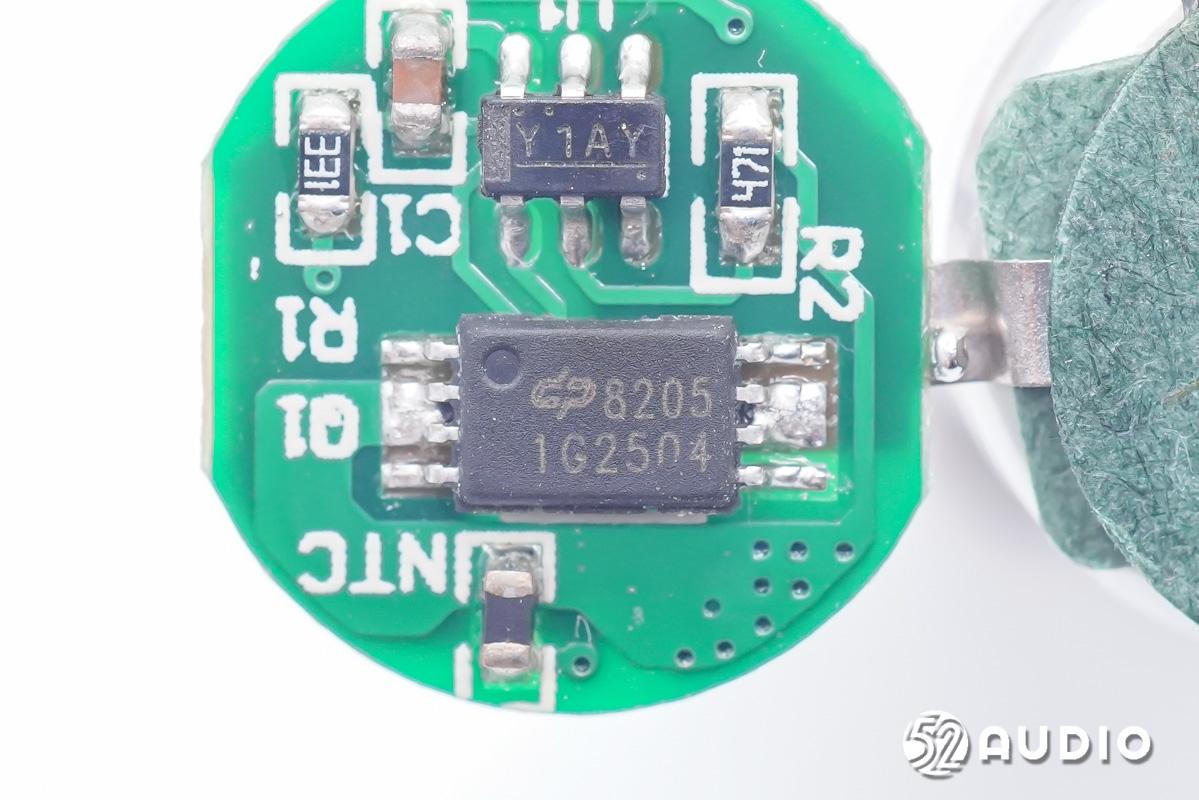

保护板上设置有丝印Y1AY的锂电保护IC和8205 MOS管，以及用于检测电池温度的热敏电阻。

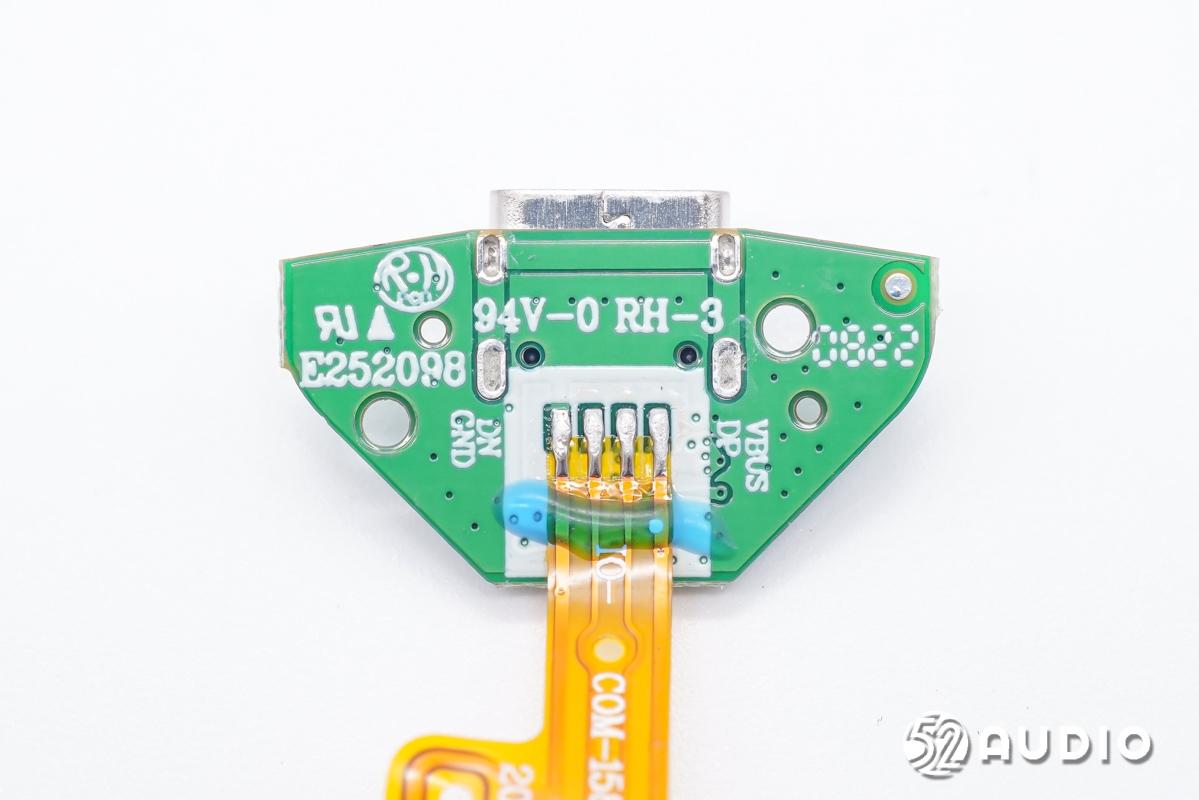

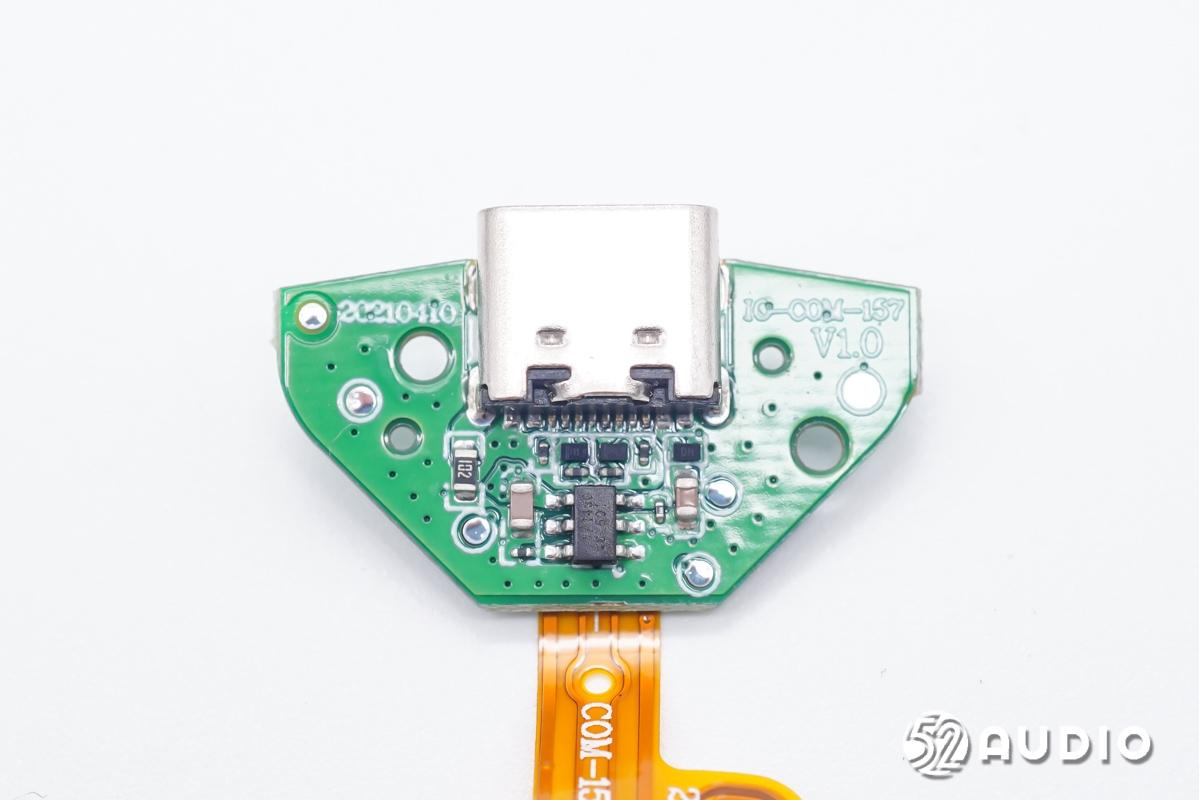

电源输入小板一侧电路一览，设置有Type-C充电母座和过压保护IC。

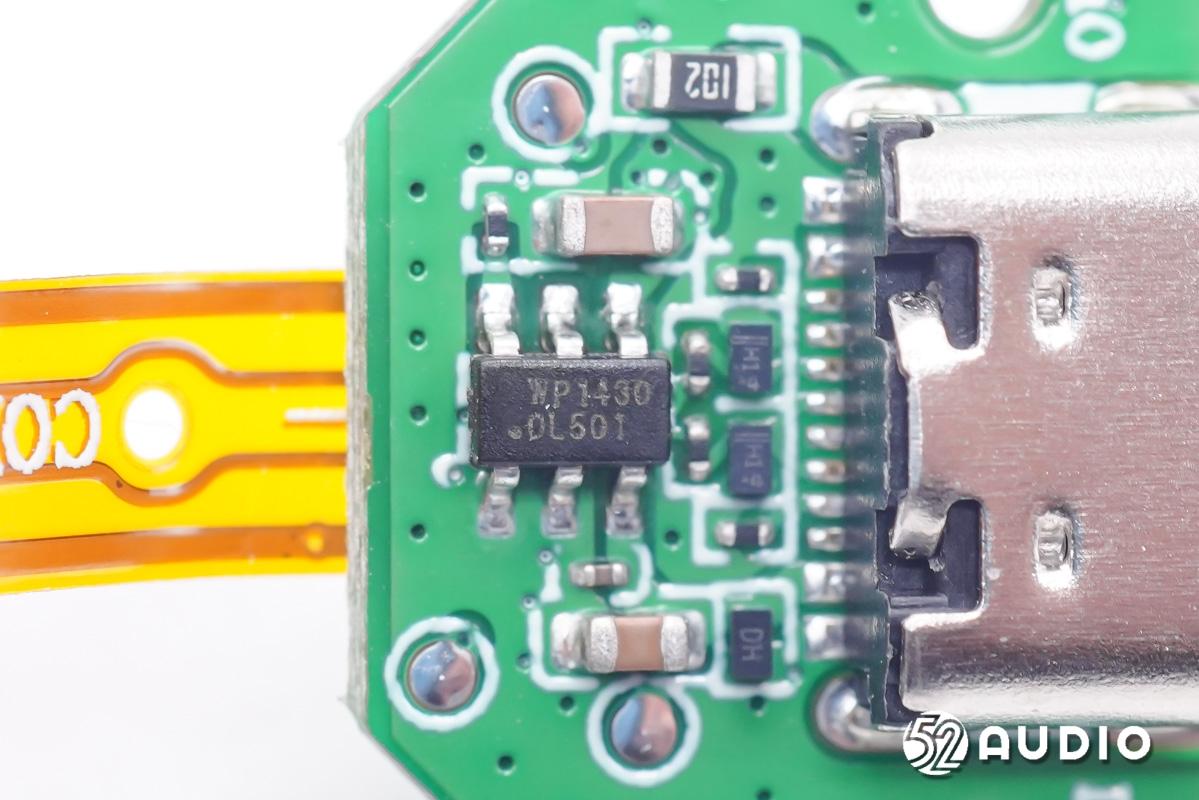

Wayon维安WP1430过压保护IC，当检测到错误的输入操作条件时自动断开系统与其输出引脚（OUT）的连接。WP1430具有高达36V的正过电压保护。内部过电压阈值（OVLO）为6.1V，过电流阈值（OCP）为2.5A。还具有内部过温保护（OTP）功能，可以监控芯片温度以保护设备。

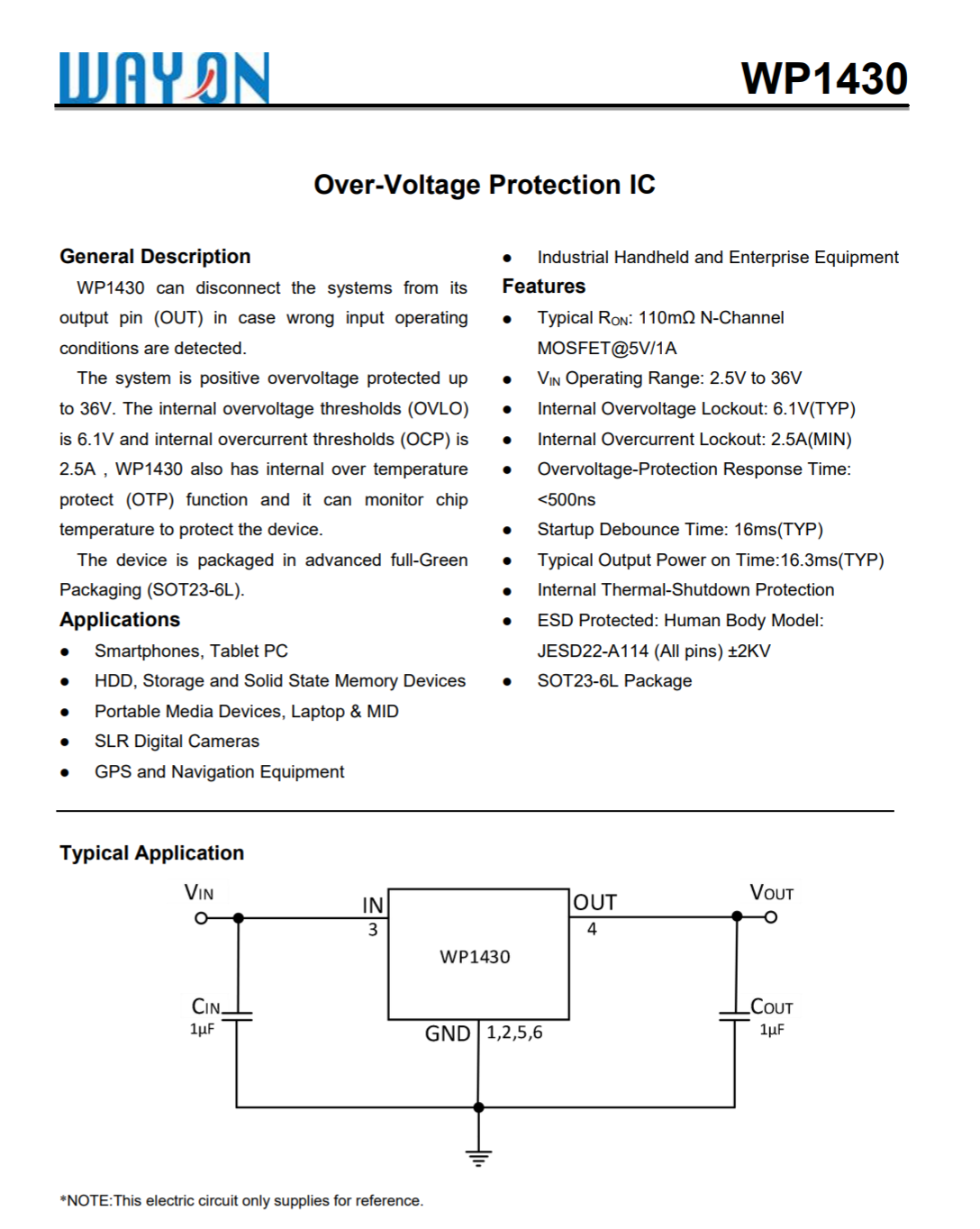

Wayon维安WP1430详细资料图。

电源输入小板另外一侧电路一览，通过FPC排线与主板连接。

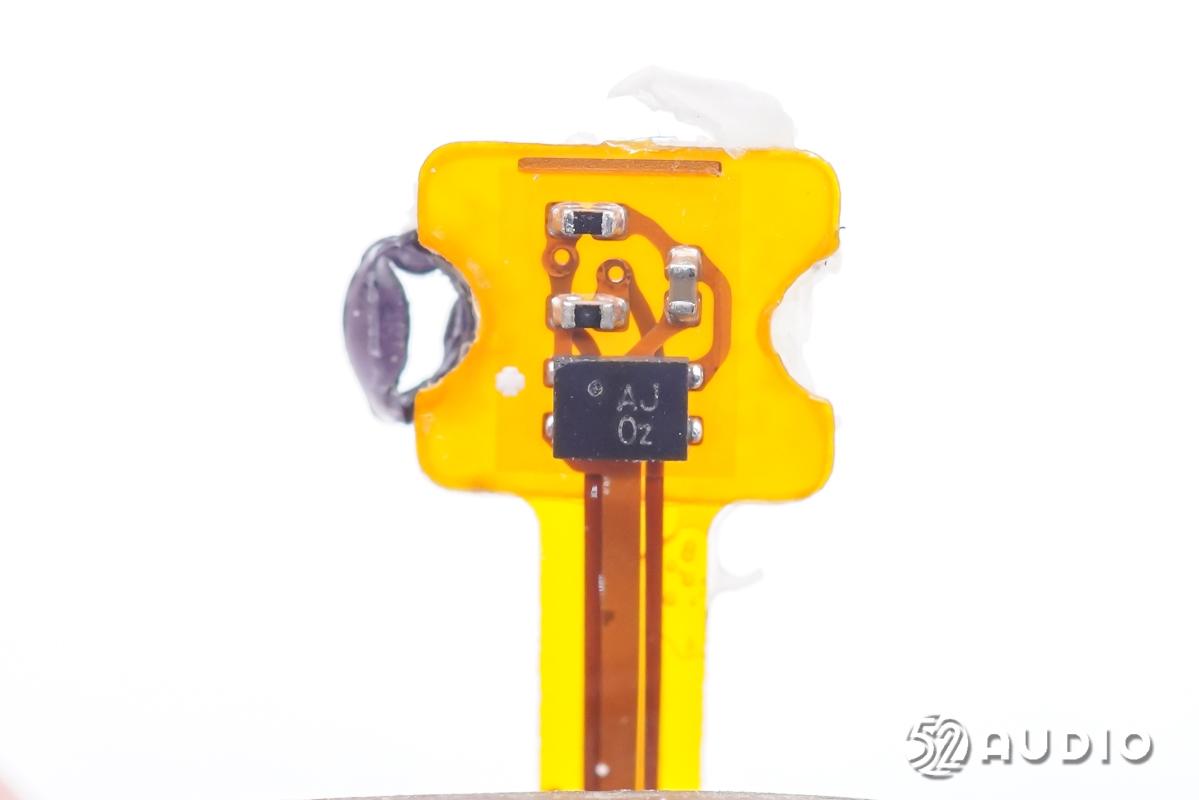

另外一根排线末端设置有丝印AJOz的霍尔元件，用于监测充电盒盒盖开启、关闭时的磁场变化，进而通知充电盒MCU和耳机与已连接设备配对或断开连接。

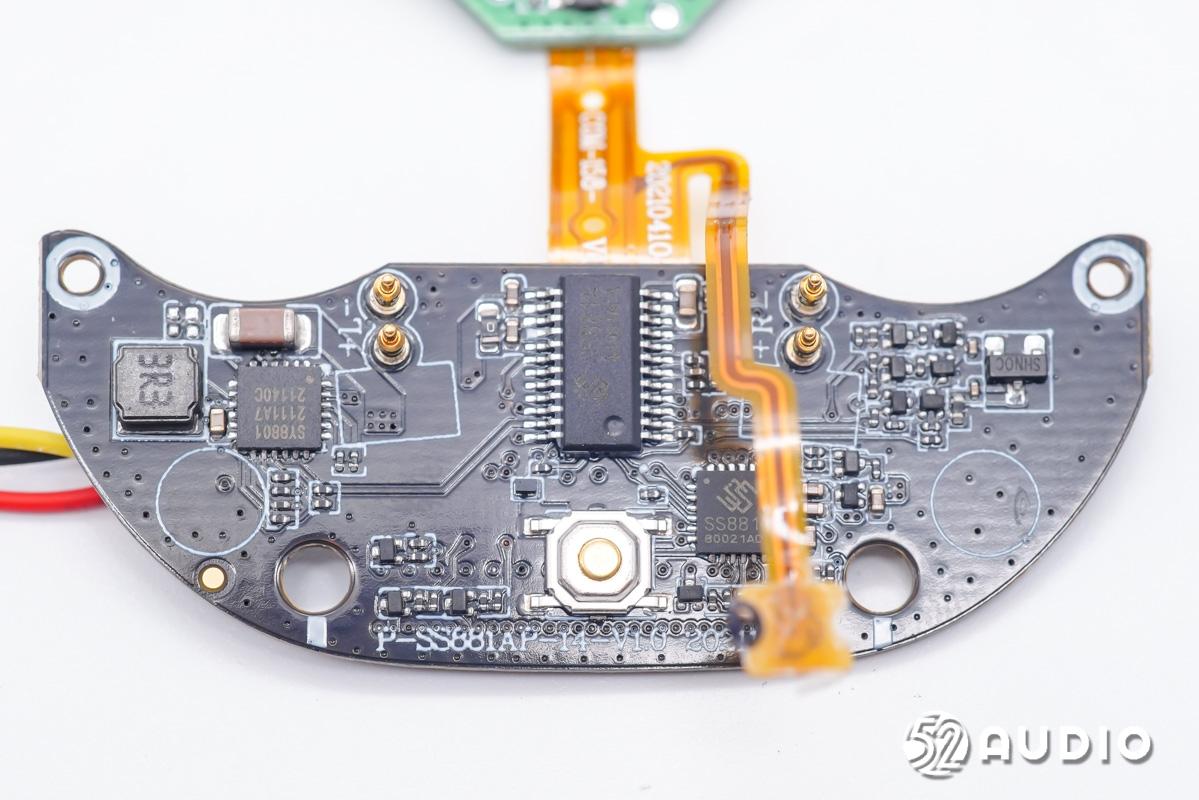

充电盒主板一侧电路一览。

充电盒主板另外一侧电路一览。

思远半导体SY8801 TWS耳机充电仓SOC，专为TWS耳机充电仓设计，在确保安全、高可靠性能的设计基础上（支持28V输入耐压，内置全功能的充放电过压、过流、过温、短路保护等功能），还集成了I²C通讯功能和内部通讯隔离功能。通过I2C接口，系统的MCU可以读取、配置电源内部的功能以及电池充放电管理的参数，轻松地实现例如NTC保护、分段调节电池电流 、TWS耳机入仓、出仓检测、电源输出自动开启等功能。

思远SY8801集成的内部通讯隔离模块，极大地优化了智能TWS充电仓的功能设计，无需复杂的外围电路，MCU通过连接控制SY8801即可实现。不光能够实现对耳机充电的功能，还能够通过与耳机连接的电源POGO PIN进行数据的通讯传输，实现包括充电仓电量上传、耳机在充电仓内清除配对、恢复出厂设置、耳机软件升级等功能。

据我爱音频网拆解了解到，思远半导体的电源管理芯片目前已被倍思、小米、OPPO、一加、realme、传音、魅族、1MORE、百度、网易、漫步者、JBL、哈曼、联想等国内外知名品牌采用。

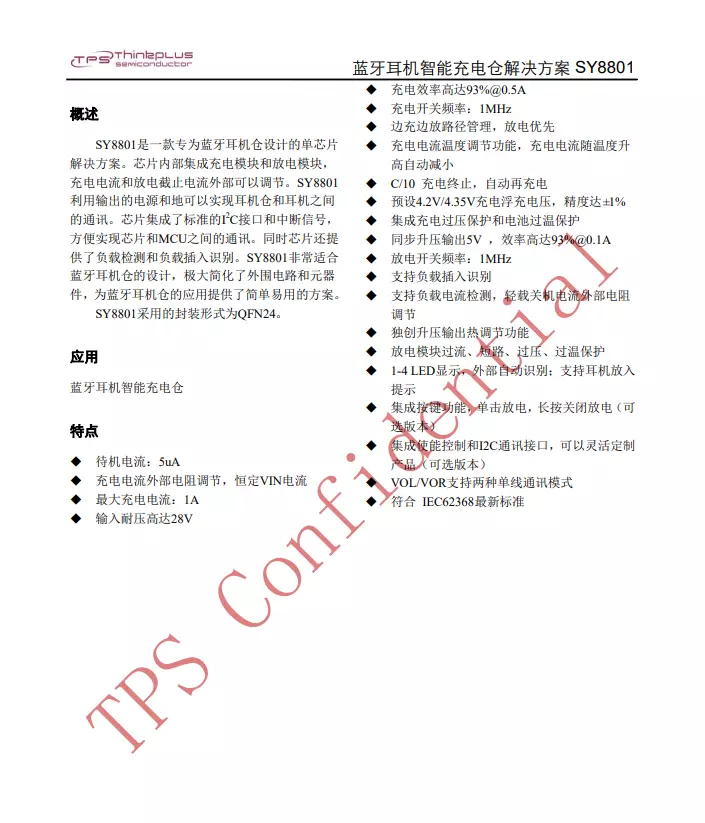

思远半导体SY8801详细资料图。

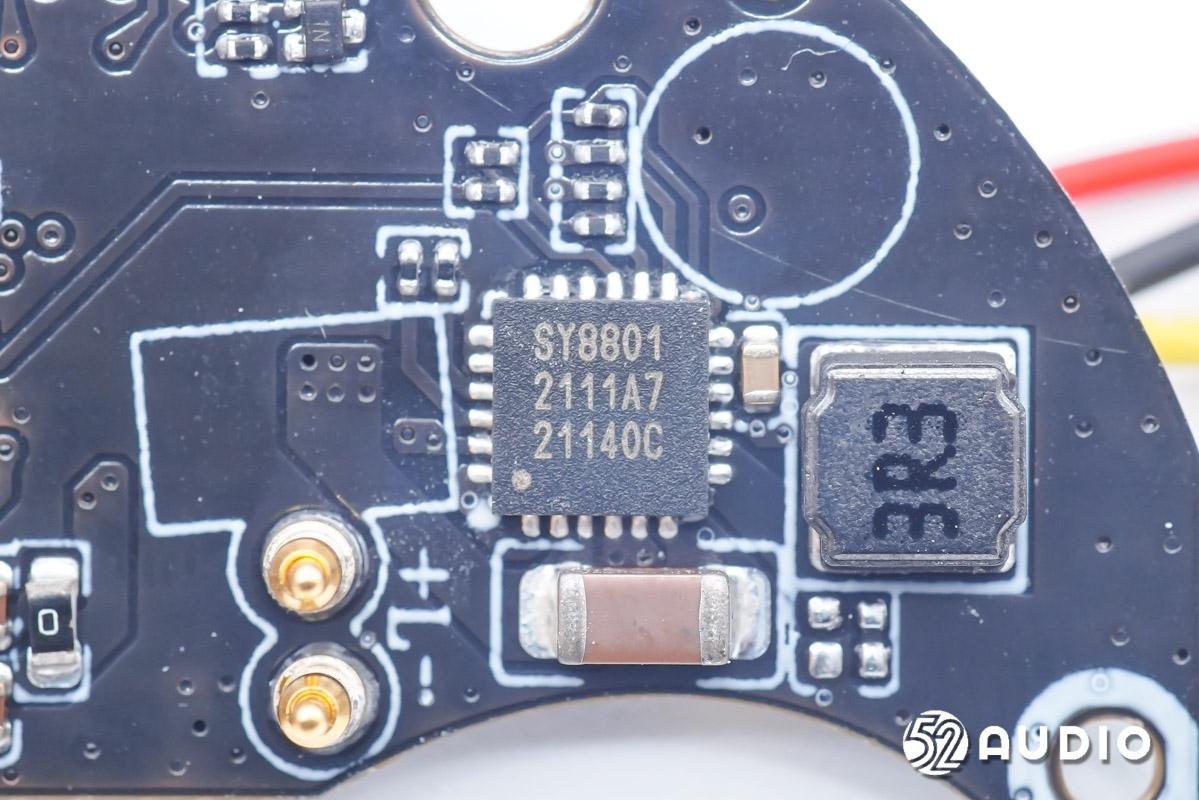

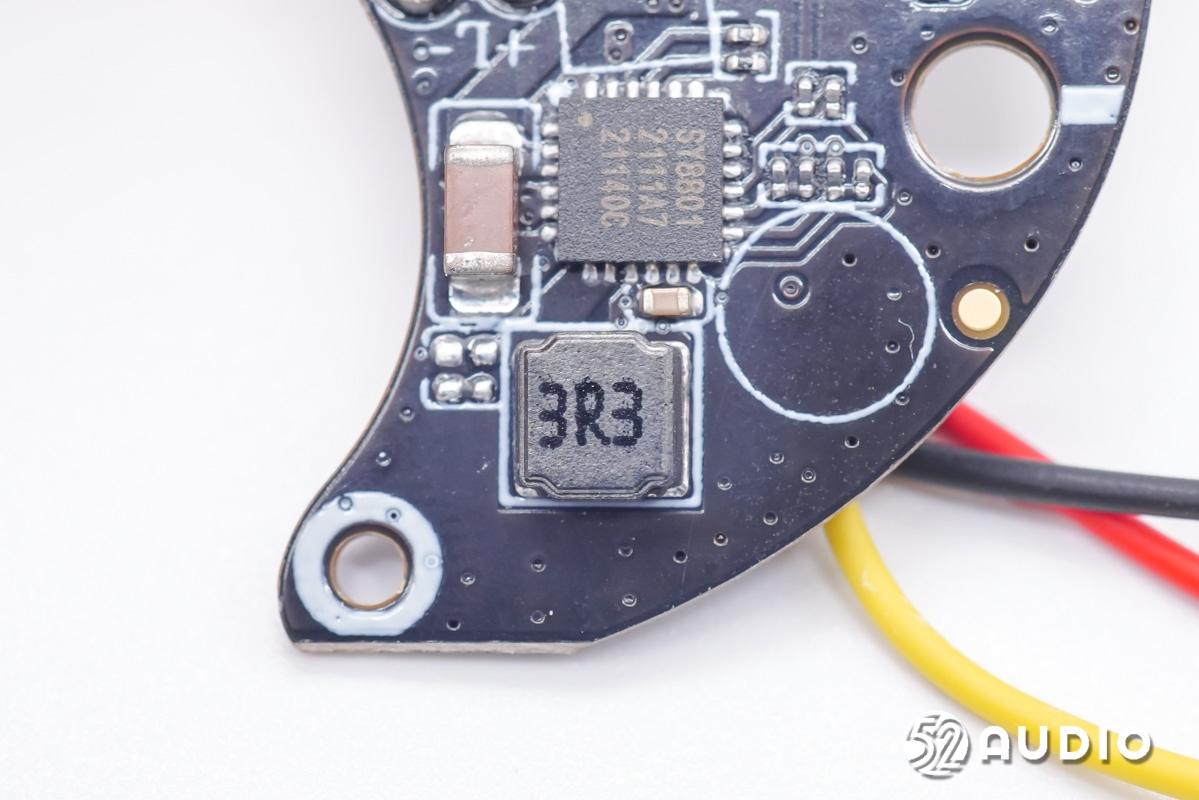

丝印3R3的电感，配合电源管理芯片内部升压电路为耳机充电。

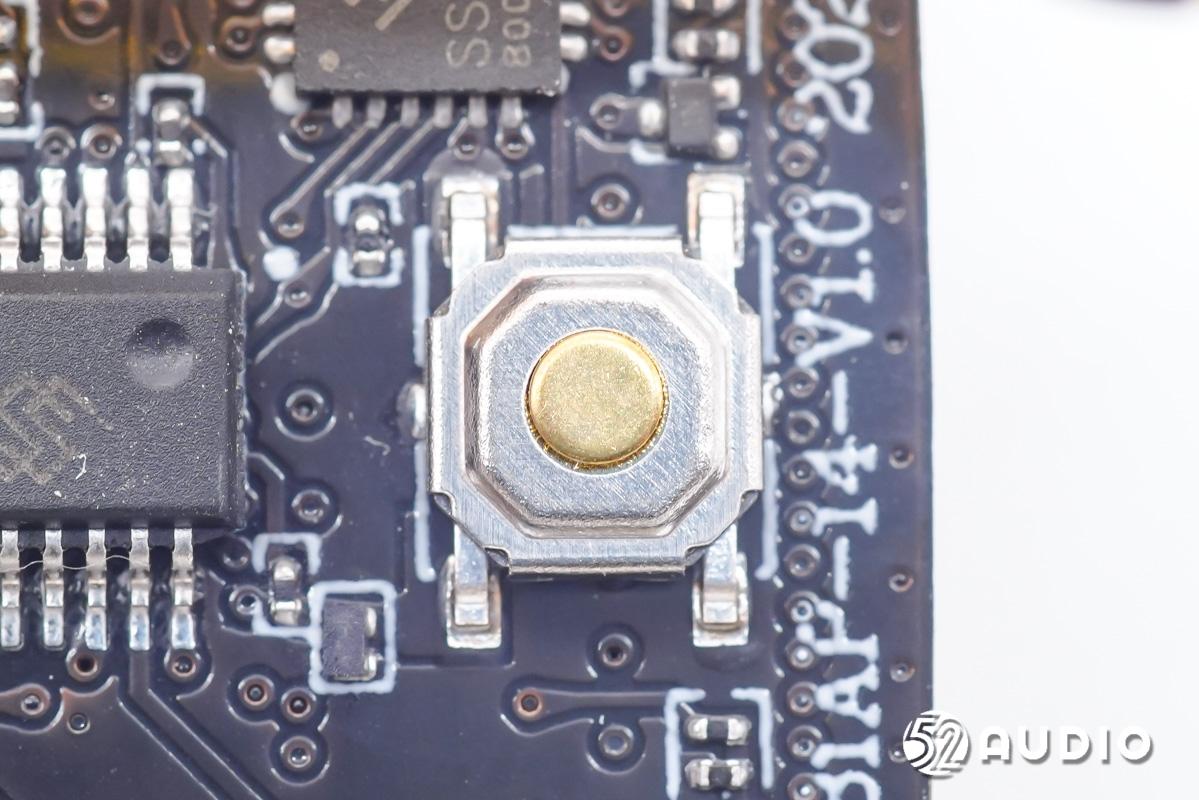

主板上蓝牙配对功能按键特写。

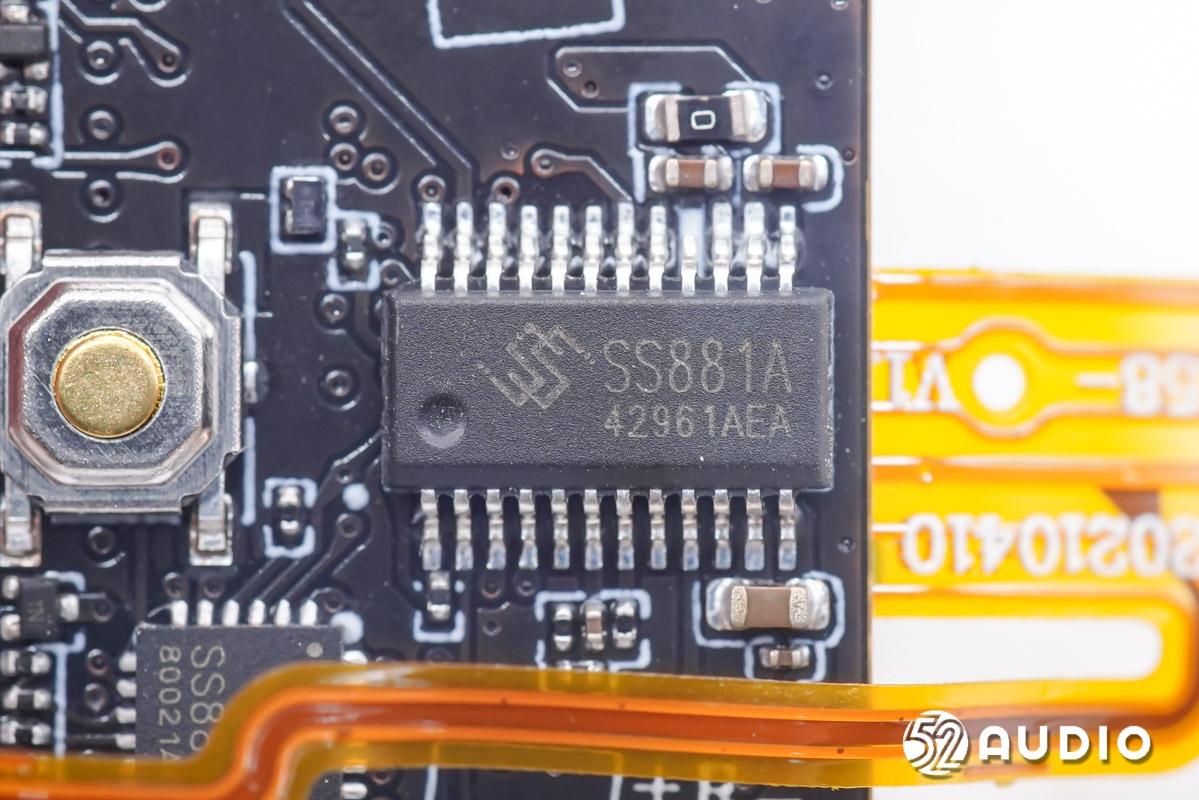

SinhMicro昇生微电子SS881A单片机，属于昇生微POWR MCU SS881X系列，具有丰富的接口功能和灵活的配置模式，支持不同的低功耗选项，适用于需要电池充电以及智能控制的便携式电子产品，可通过软件灵活配置电池的充电电压和电流，同时还内置完善的保护功能，而且芯片本身已经通过了IEC62368认证。可为TWS耳机等产品带来精简的外围，优秀的性能和灵活便捷的开发。

昇生微SS881X输入支持14V耐压，高压版本支持40V耐压，支持多种复位方式，内置8通道12位ADC，用于电流电压采集。内置电容触摸按键传感器，支持I²C和UART接口，集成烧录/调试接口，支持整机升级。内置四路PWM信号输出，可用于呼吸灯驱动。

据我爱音频网拆解了解到，目前已有黑鲨、小米、OPPO、荣耀、Redmi、realme、努比亚、联想、诺基亚、HTC、漫步者、声阔、万魔、FIIL、233621、酷狗、JBL、飞利浦、Skullcandy、百度小度、雷蛇、紫米、阿思翠、聆耳、艾特铭客等众多品牌旗下TWS耳机产品采用了昇生微方案。

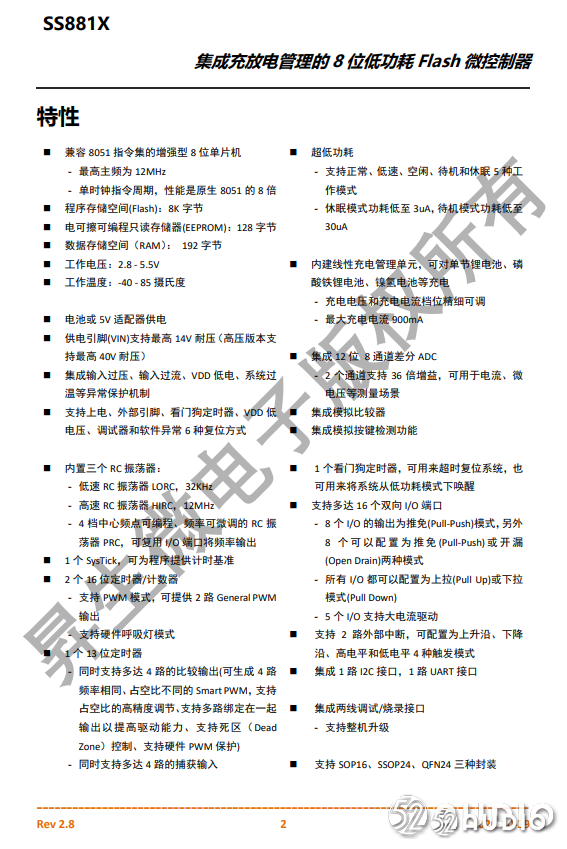

SinhMicro昇生微电子SS881A详细资料图。

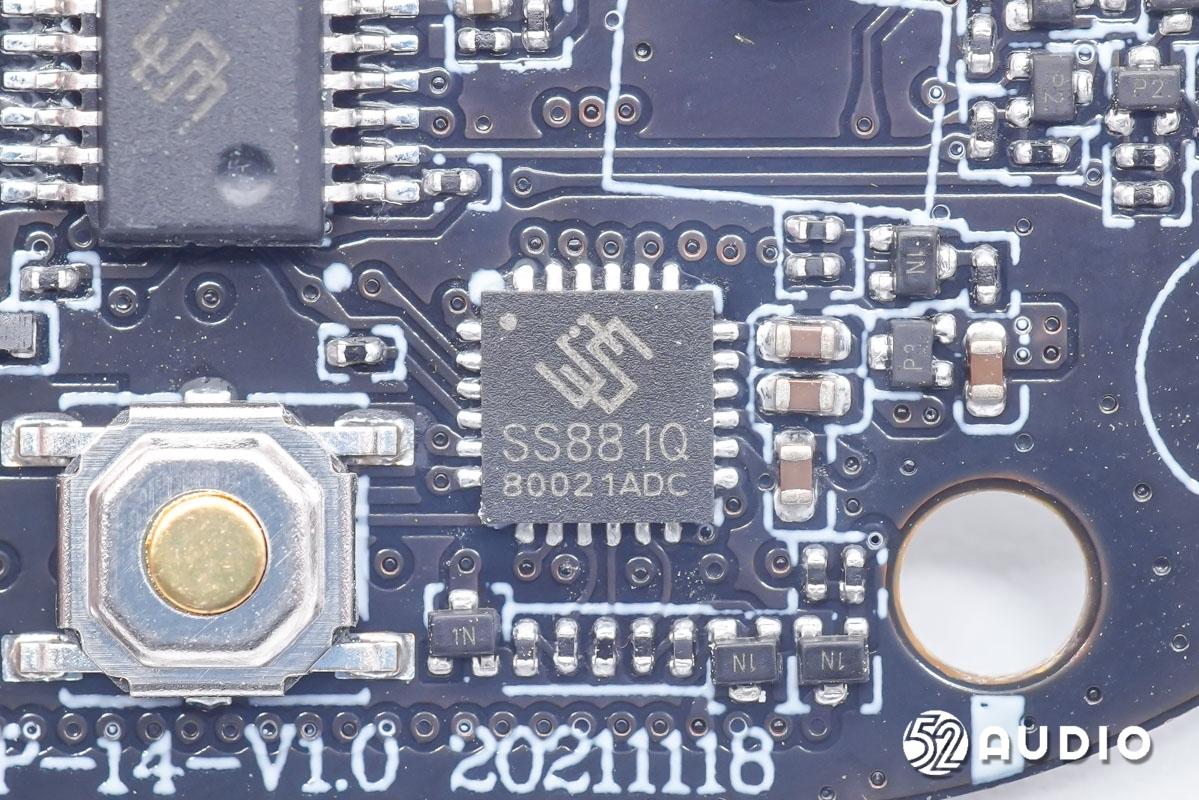

Sinhmicro昇生微电子SS881Q POWER MCU，同样是昇生微SS881X系列的产品，采用4*4mm QFN24封装，用于灯光控制。

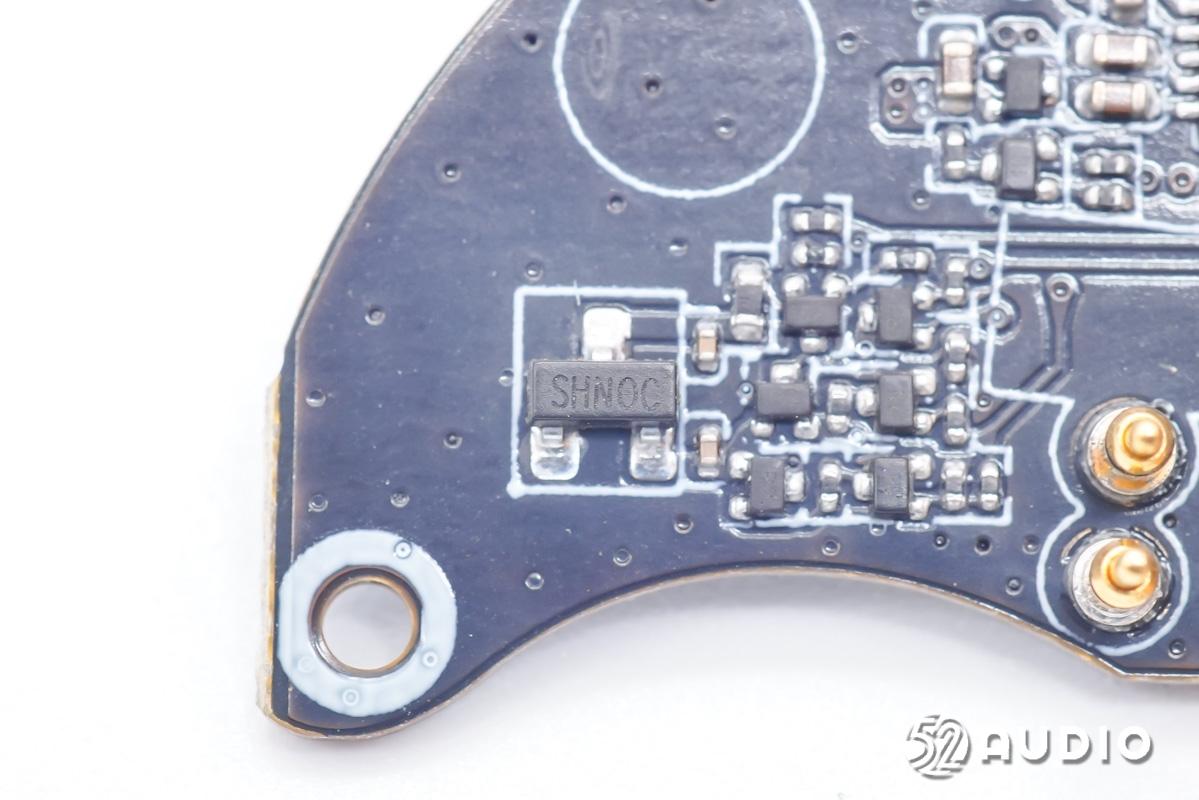

丝印SHNOC的IC。

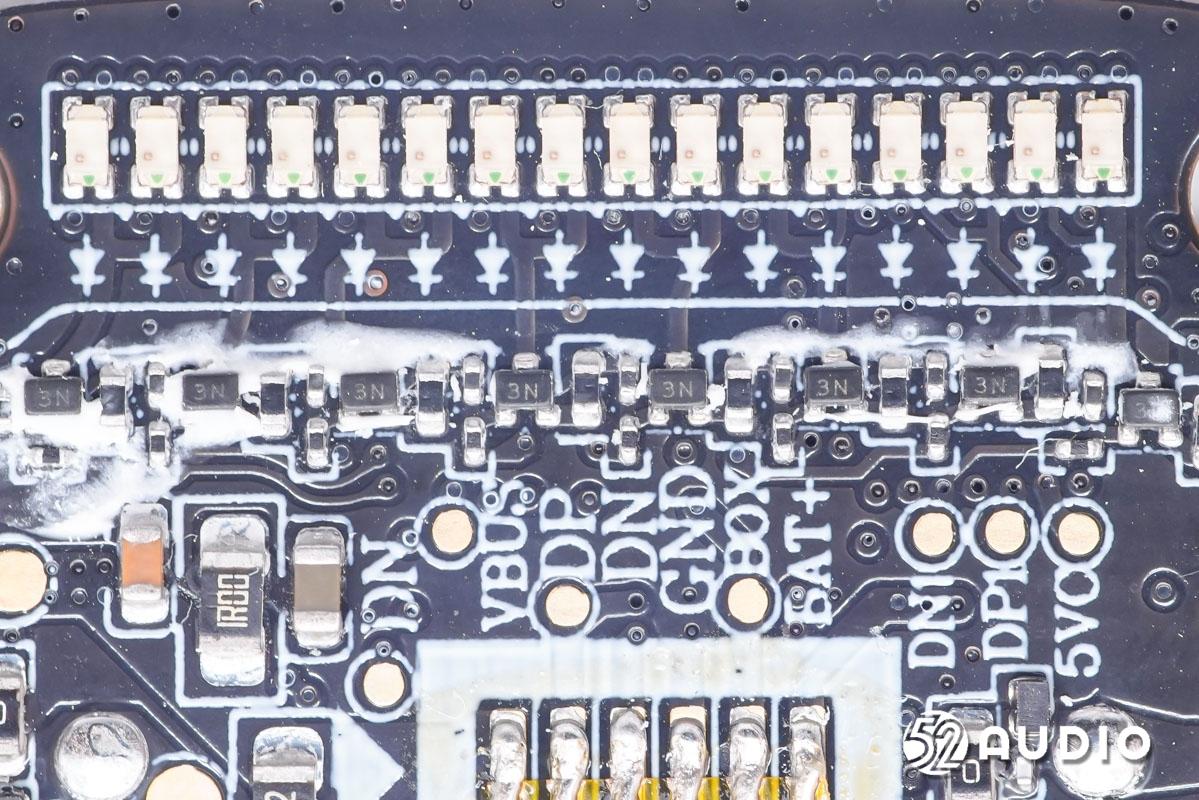

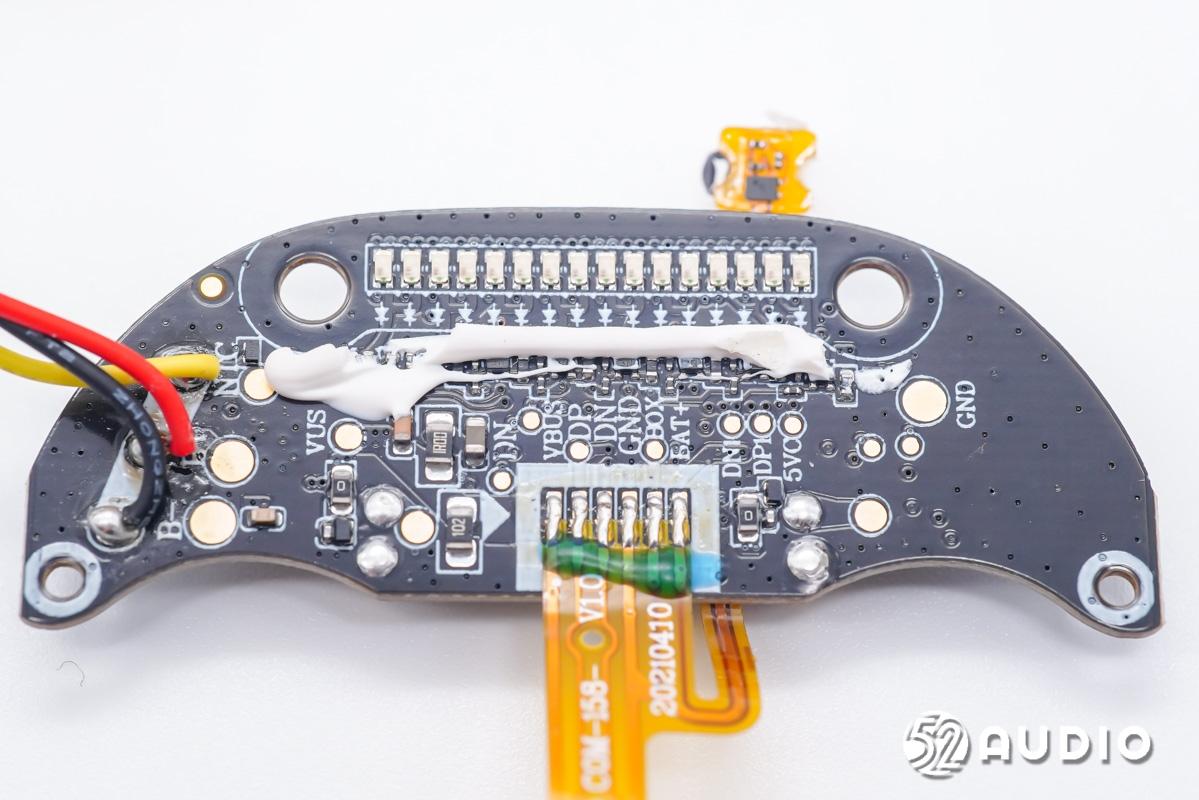

主板上指示灯特写，采用16颗贴片LED，支持8种色彩显示，通过驱动控制实现如“跑车尾灯”一样的开启和熄灭效果。

指示灯驱动电路特写。

耳机拆解

进入耳机拆解部分，撬开耳机柄盖板，腔体内部结构一览。

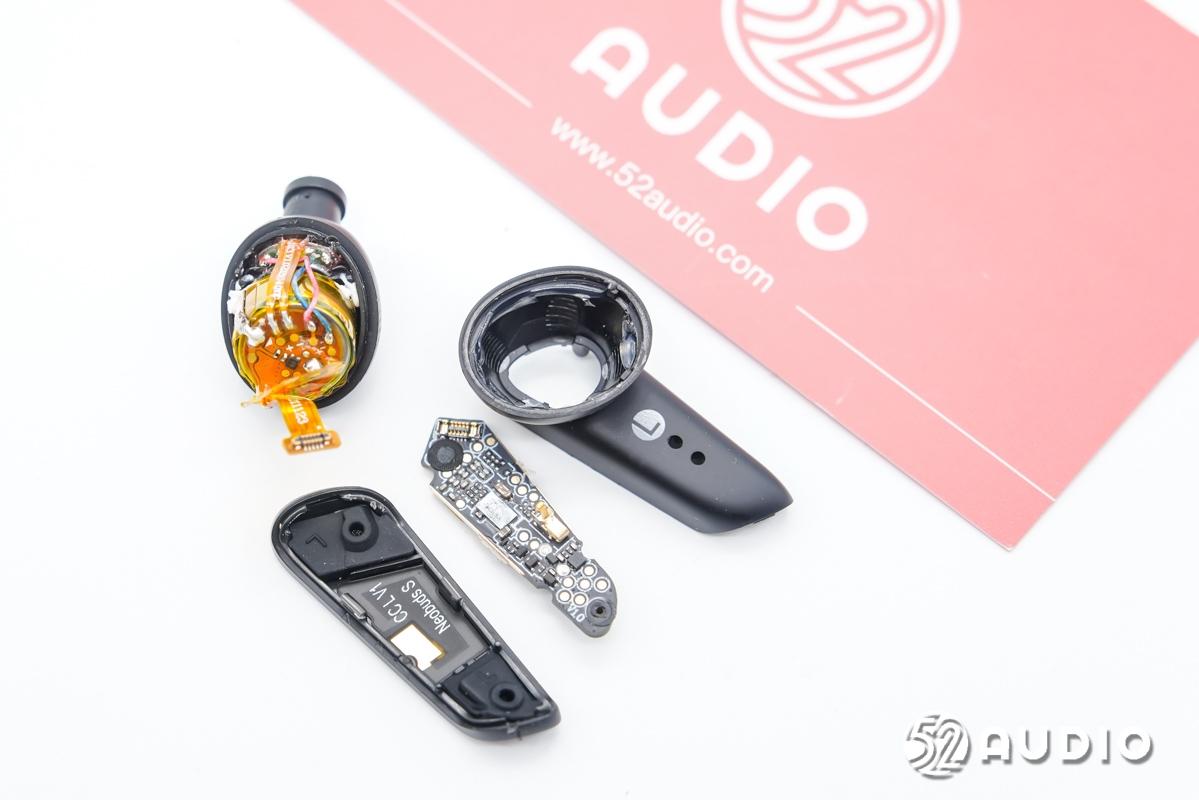

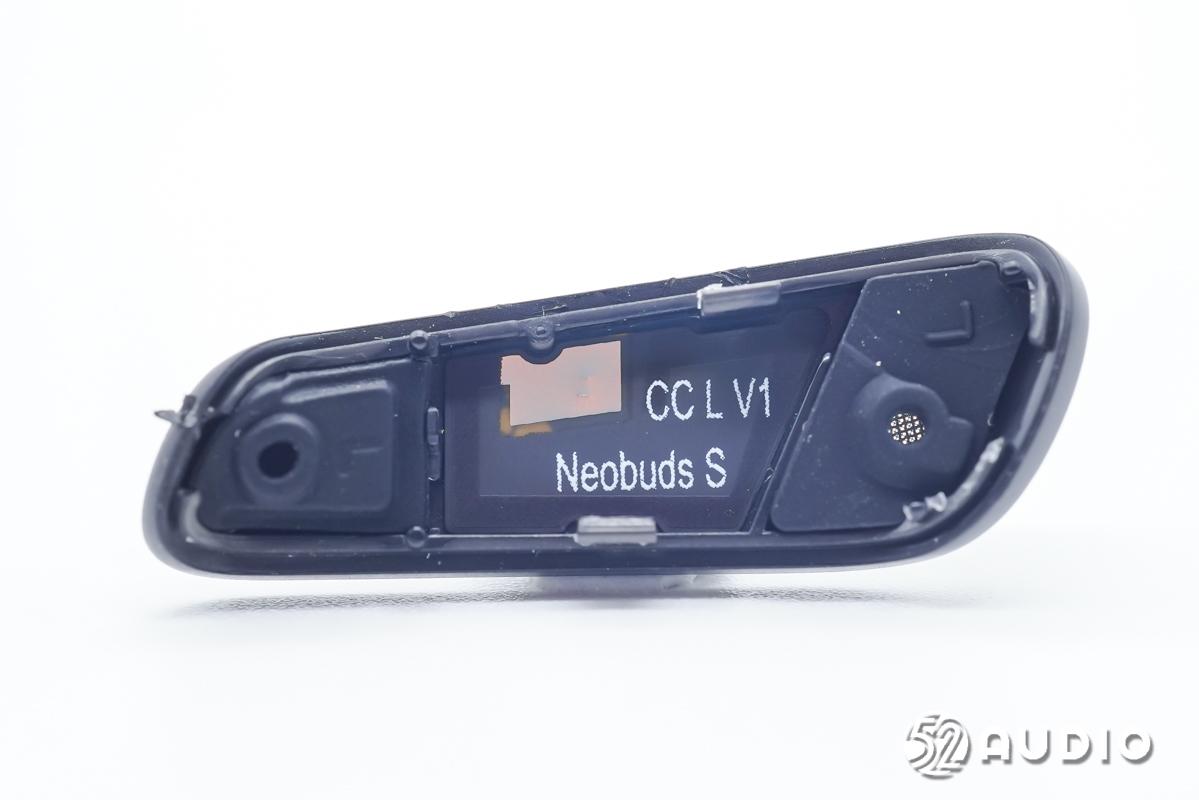

盖板内侧盖板内侧两端设置有麦克风声学结构，提升收音性能。中间设置有蓝牙天线和触摸检测贴片，露铜与主板连接。

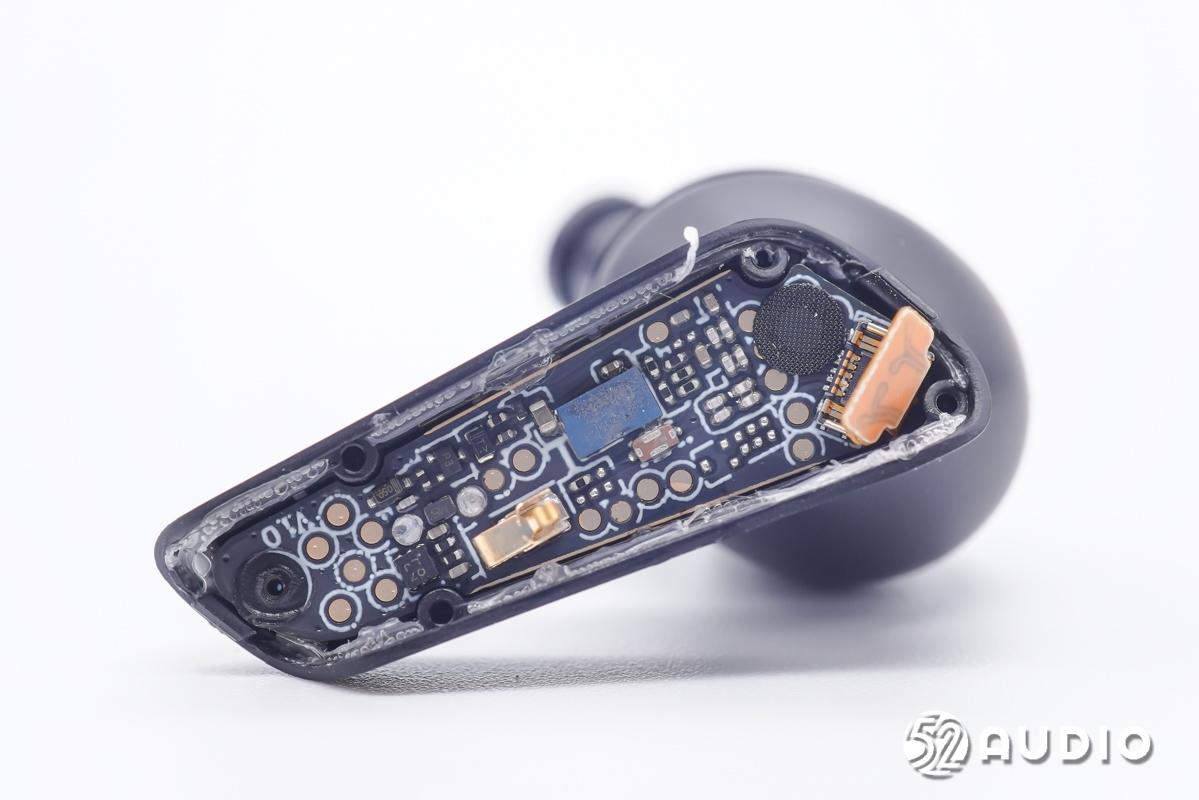

耳机柄内部是契合腔体的主板单元，通过定位柱固定，耳机头内组件的排线通过BTB连接到主板。

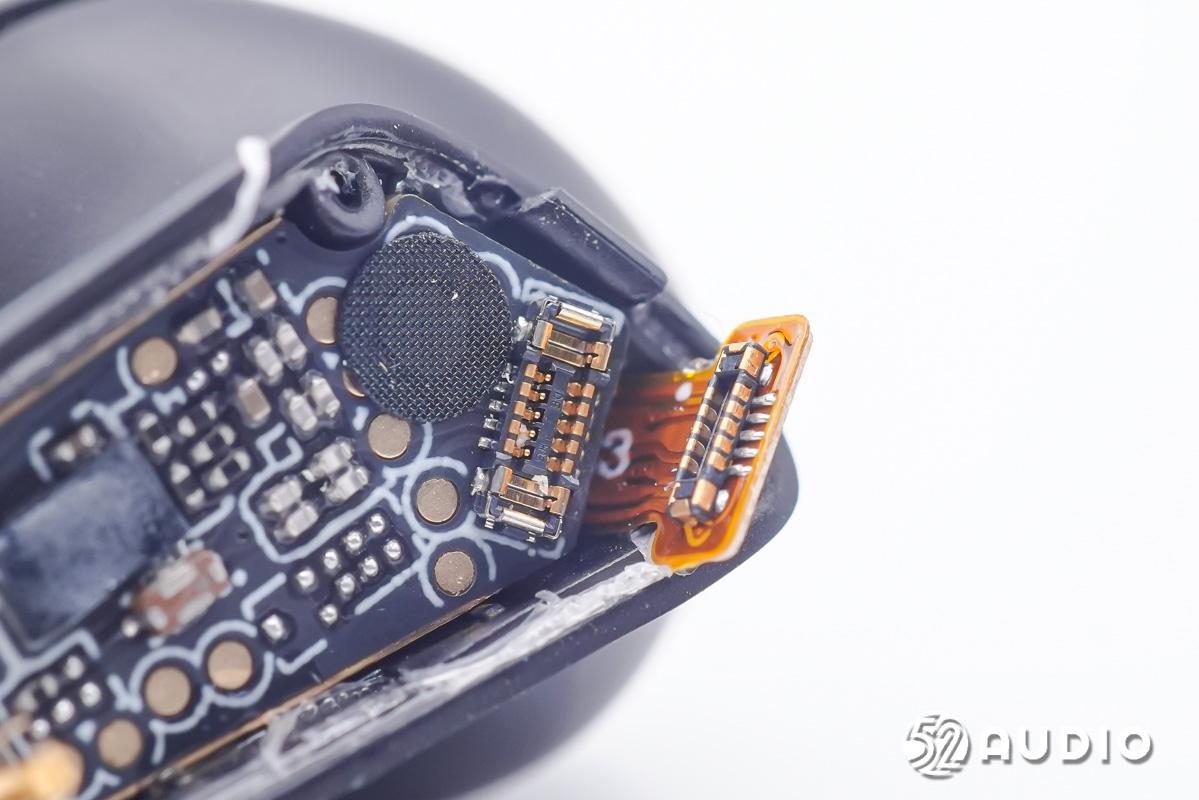

用于连接耳机头内组件的BTB连接器特写。

取掉主板，打开耳机头腔体。

耳机主板一侧电路一览。

耳机主板另外一侧电路一览。

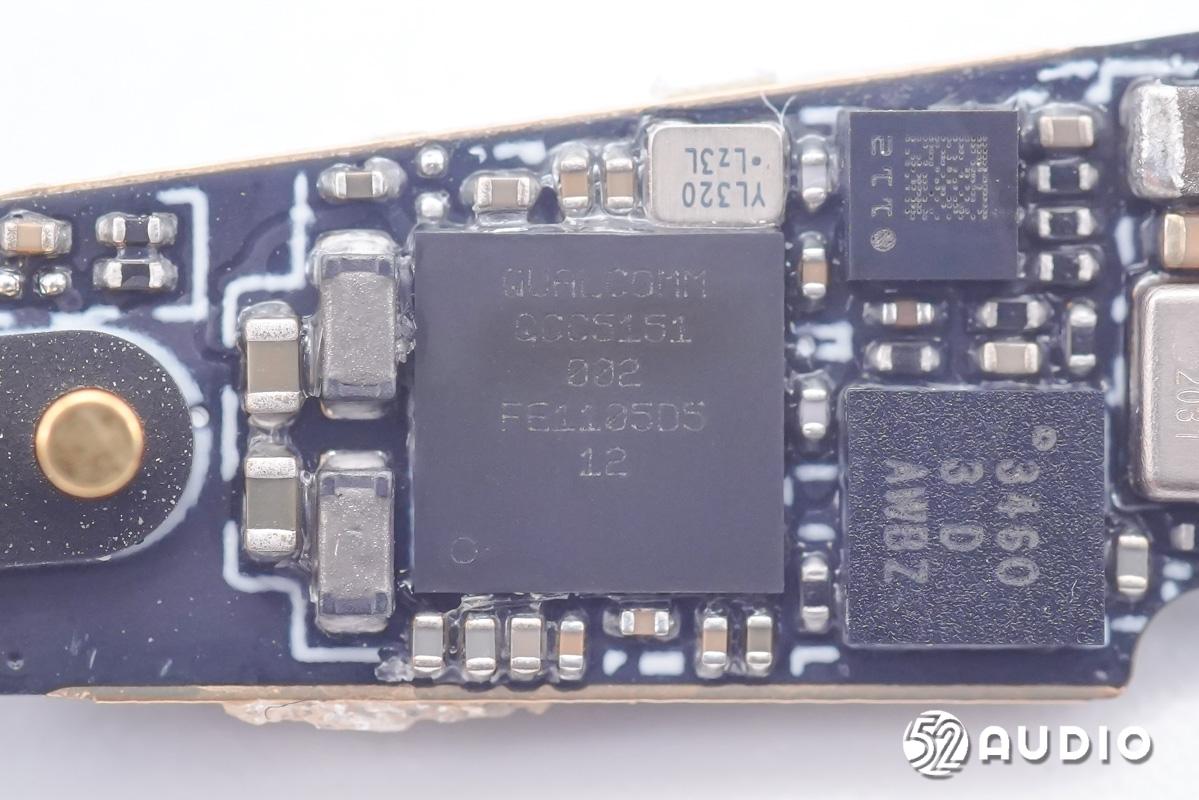

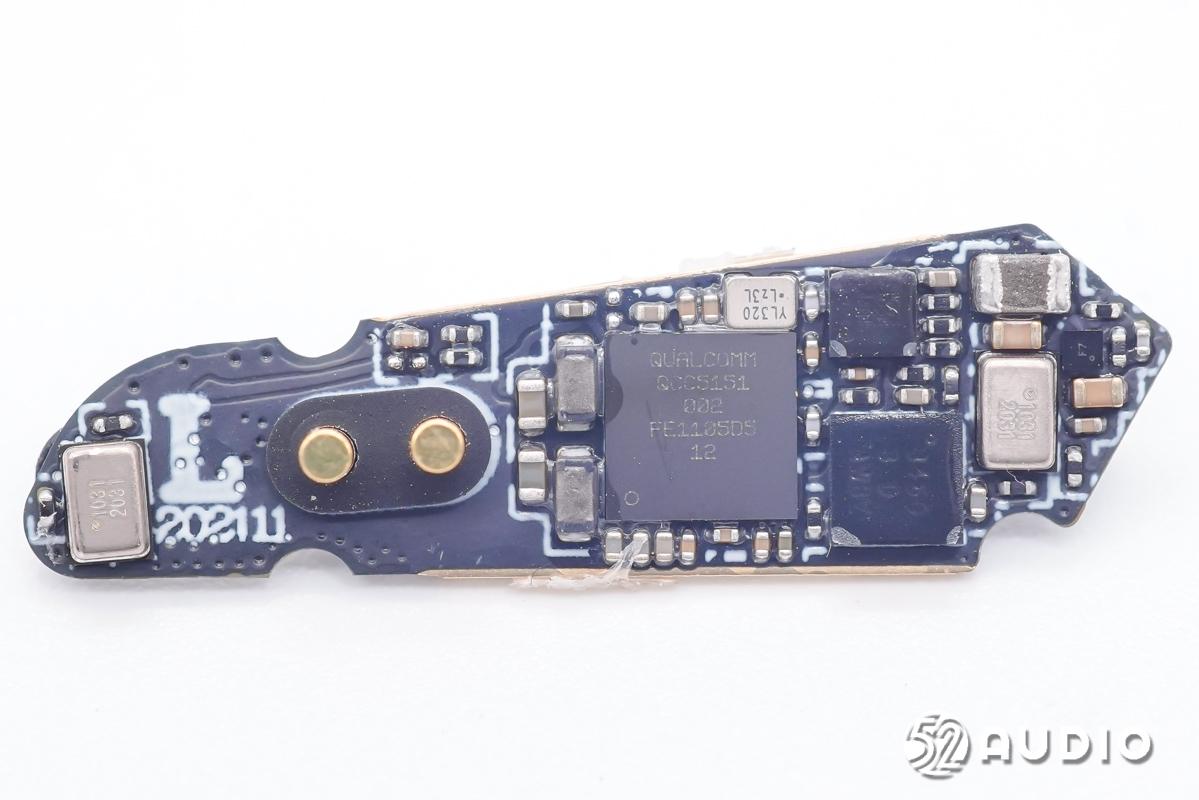

Qualcomm高通QCC5151蓝牙音频SoC，是一款超低功耗单芯片解决方案，采用WLCSP封装，拥有更小的体积；支持蓝牙5.2，带有可编程DSP，针对真无线耳机和听觉设备进行了优化，设计支持新一代蓝牙音频技术标准LE Audio。

高通QCC5151将高性能音频与低功耗相结合，支持24bit/96KHz高解析度音频，支持高通aptX音频编码，包括aptX™ Adaptive技术；支持aptX™ Voice优化通话语音和第八代高通cVc回声消除和噪声抑制技术；集成高通自适应主动降噪，包括前馈，后馈，混合和自适应，通过高通扩展程序支持第三方创新。

据我爱音频网拆解了解到，目前已有众多款TWS真无线耳机，头戴式、颈挂式蓝牙耳机、智能音箱、智能音频眼镜等音频产品采用了高通蓝牙音频SoC。

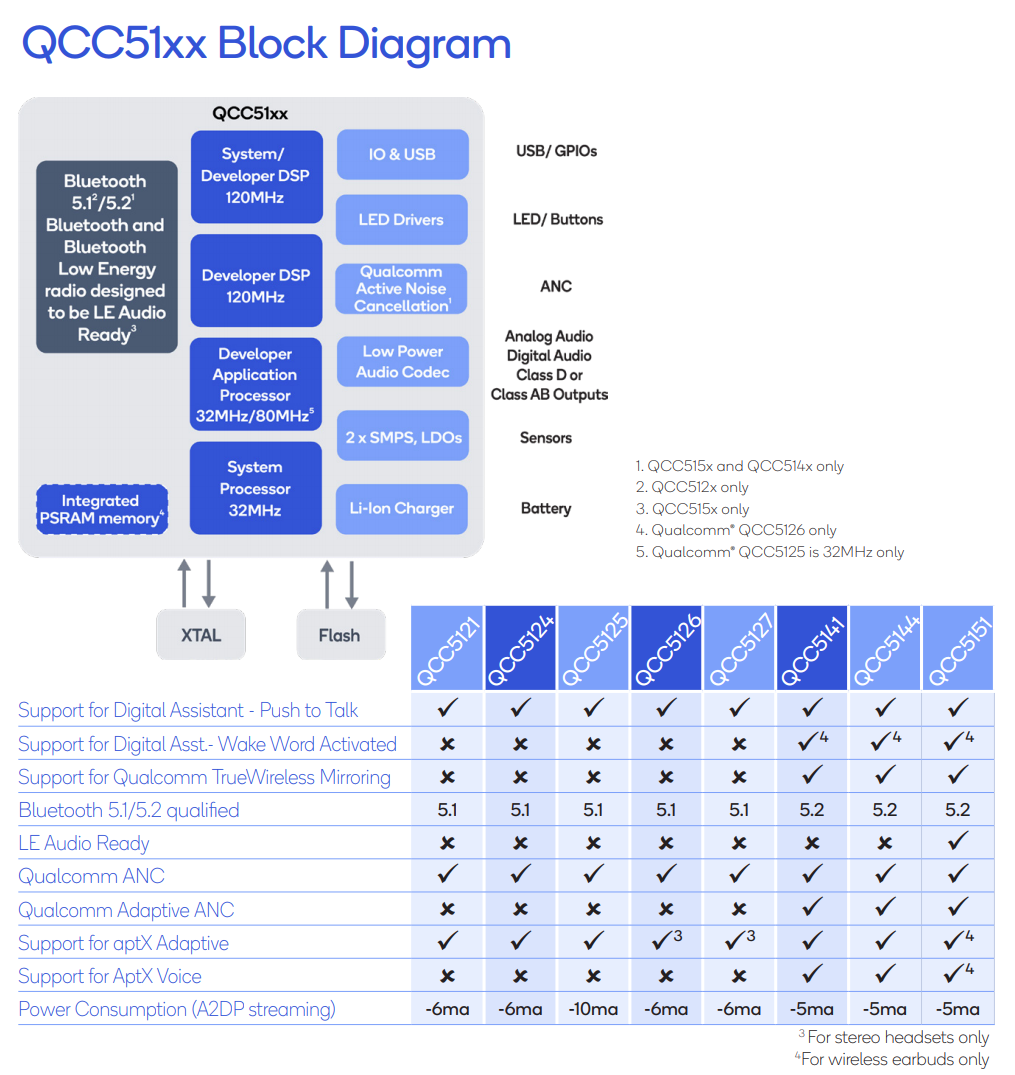

高通QCC51XX系列框图。

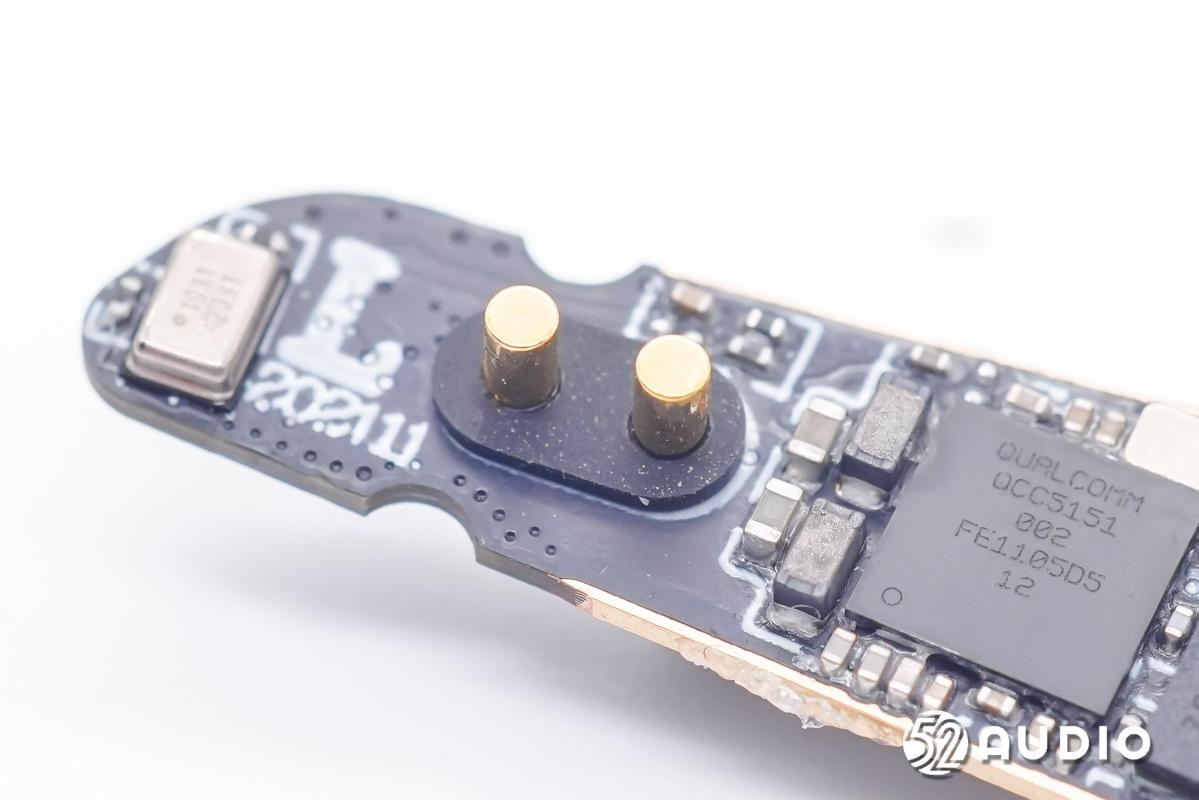

主板上为耳机充电的两颗金属铜柱，底部设置有橡胶垫与外壳衔接，起到密封防水的作用。

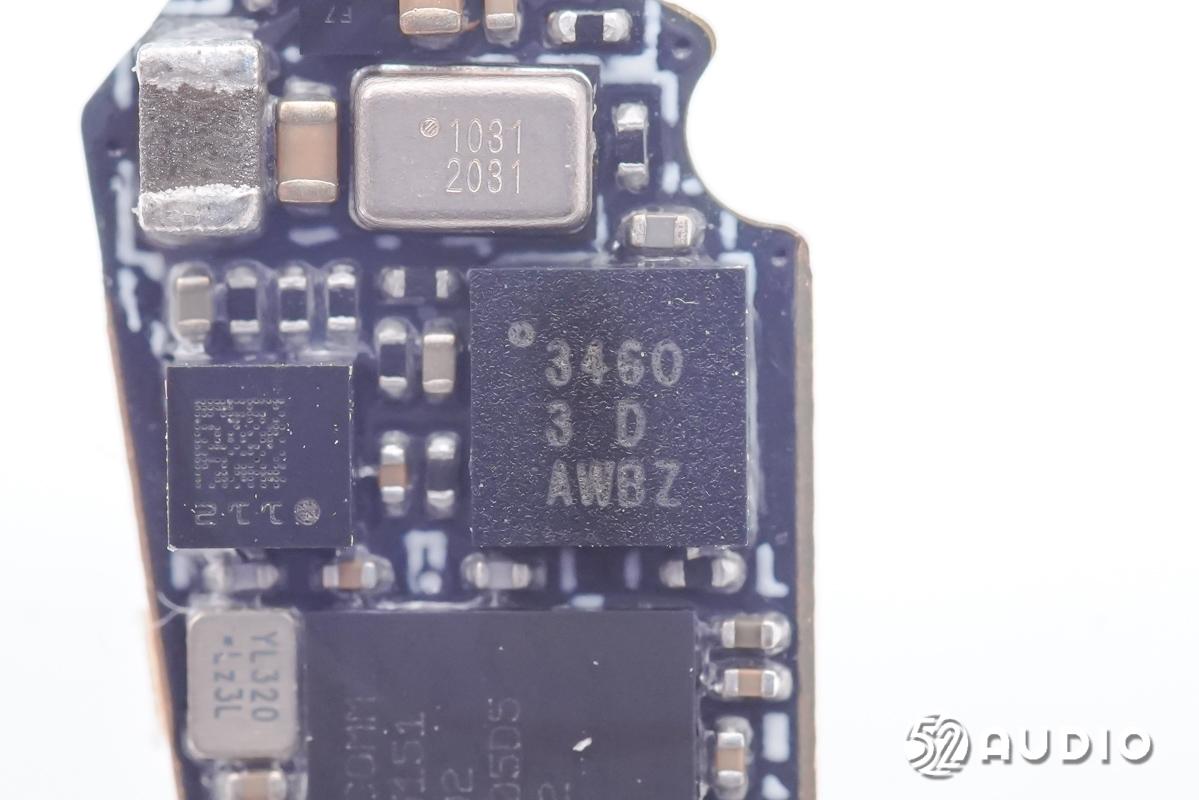

丝印3460的IC。

镭雕1031 2031的MEMS麦克风，用于降噪功能拾取外部环境噪音。

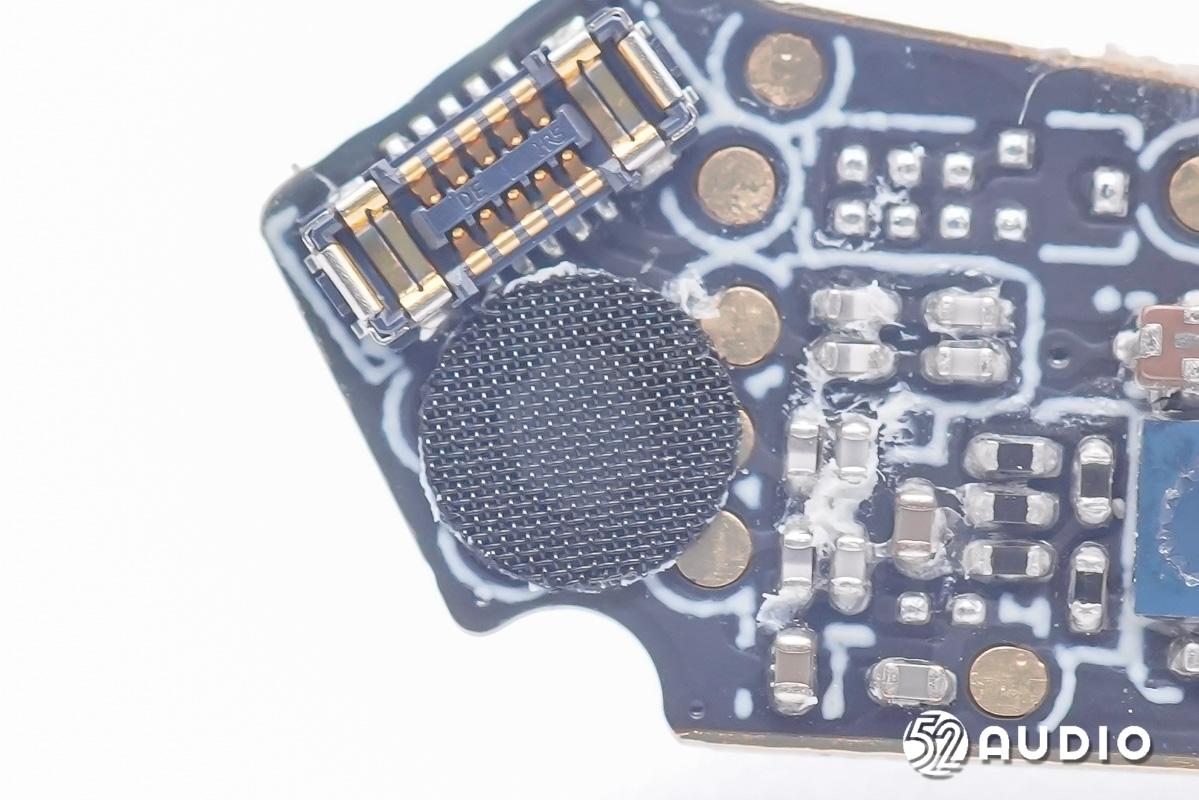

主板上麦克风拾音孔设置有防尘网，防止异物进入。

丝印二维码的加速度传感器，用于敲击控制功能。

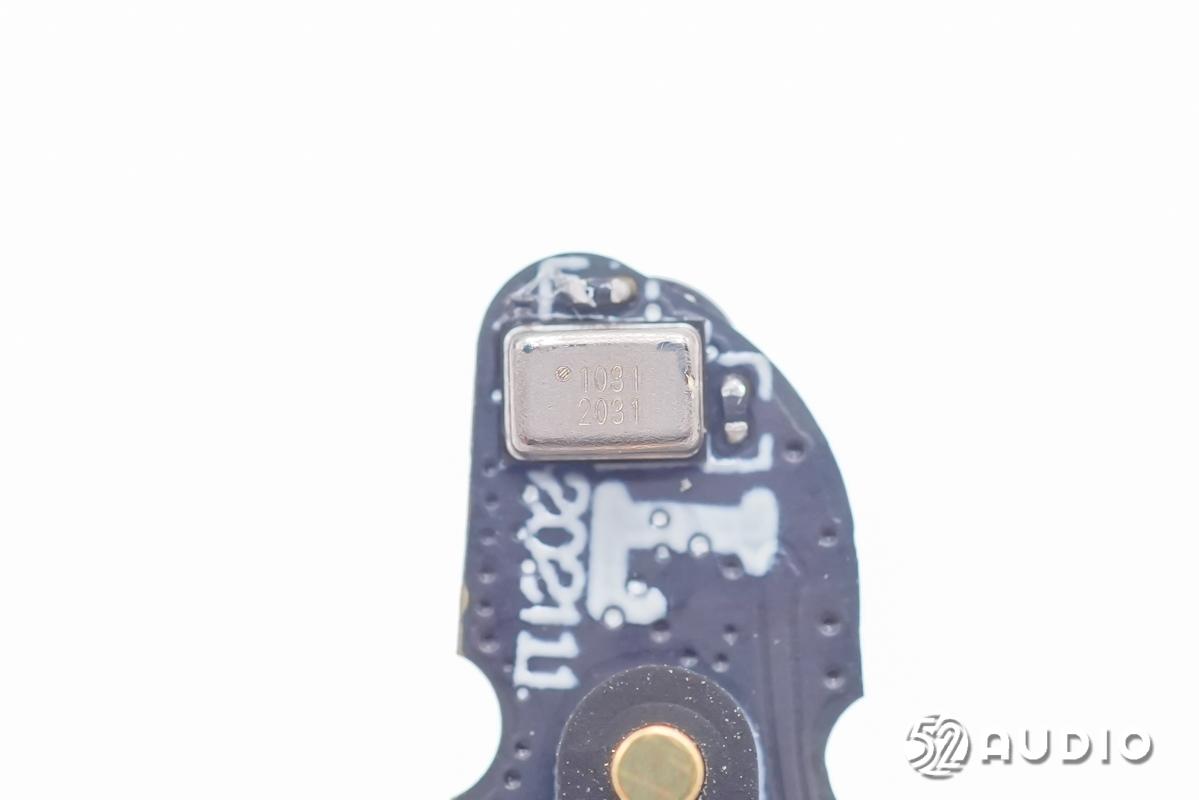

镭雕1031 2031的MEMS通话麦克风，用于语音通话拾取人声。

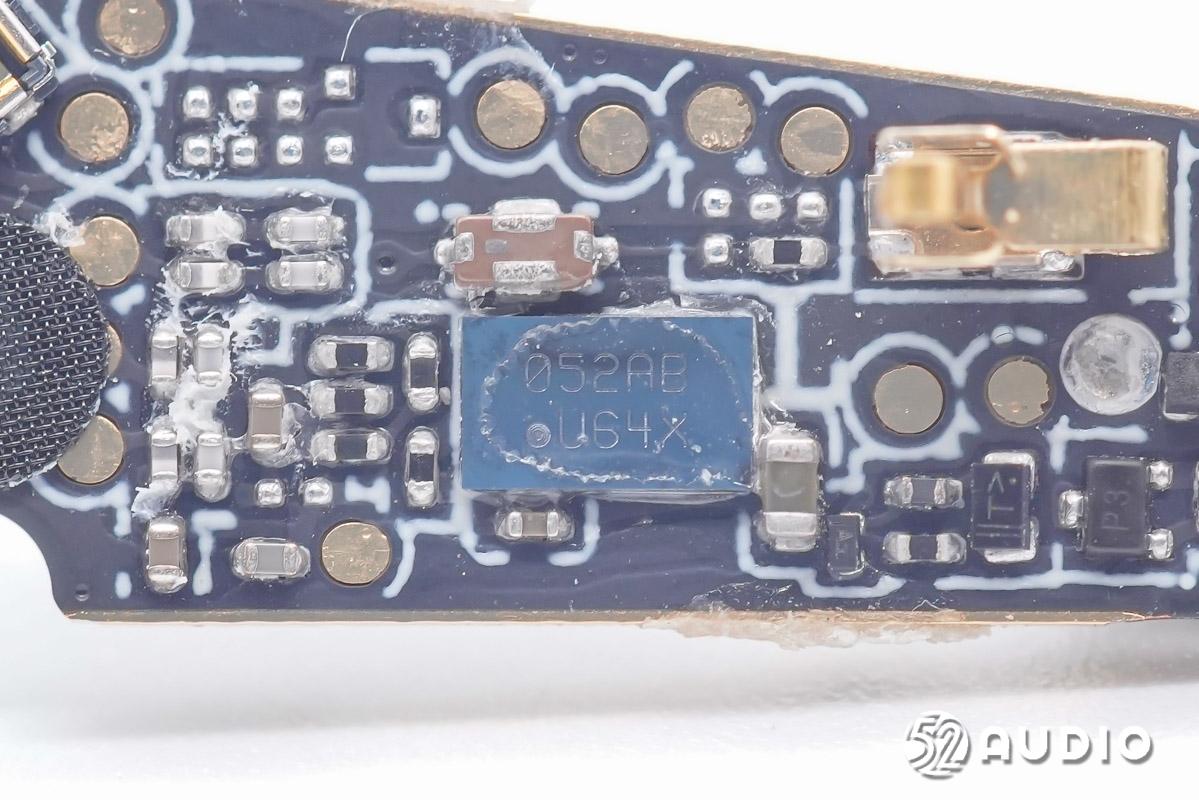

丝印052AB U64X的存储器IC。

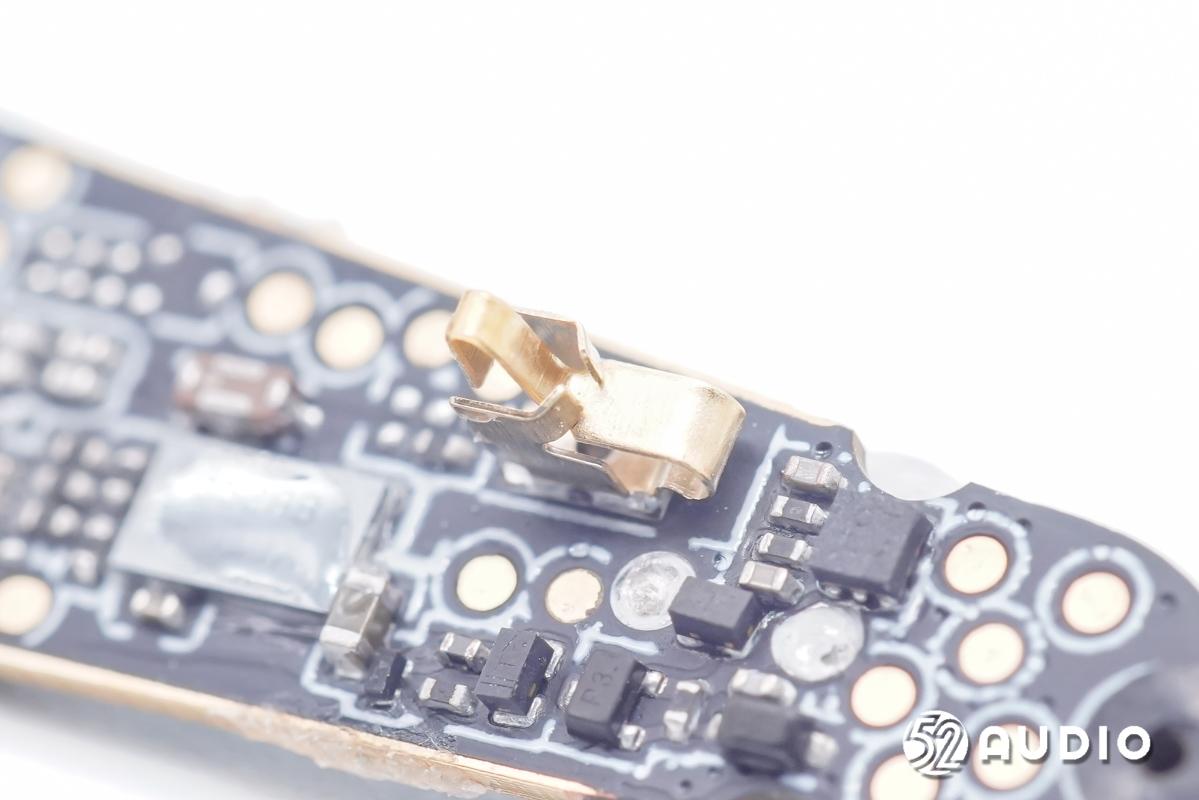

用于连接蓝牙天线的金属弹片。

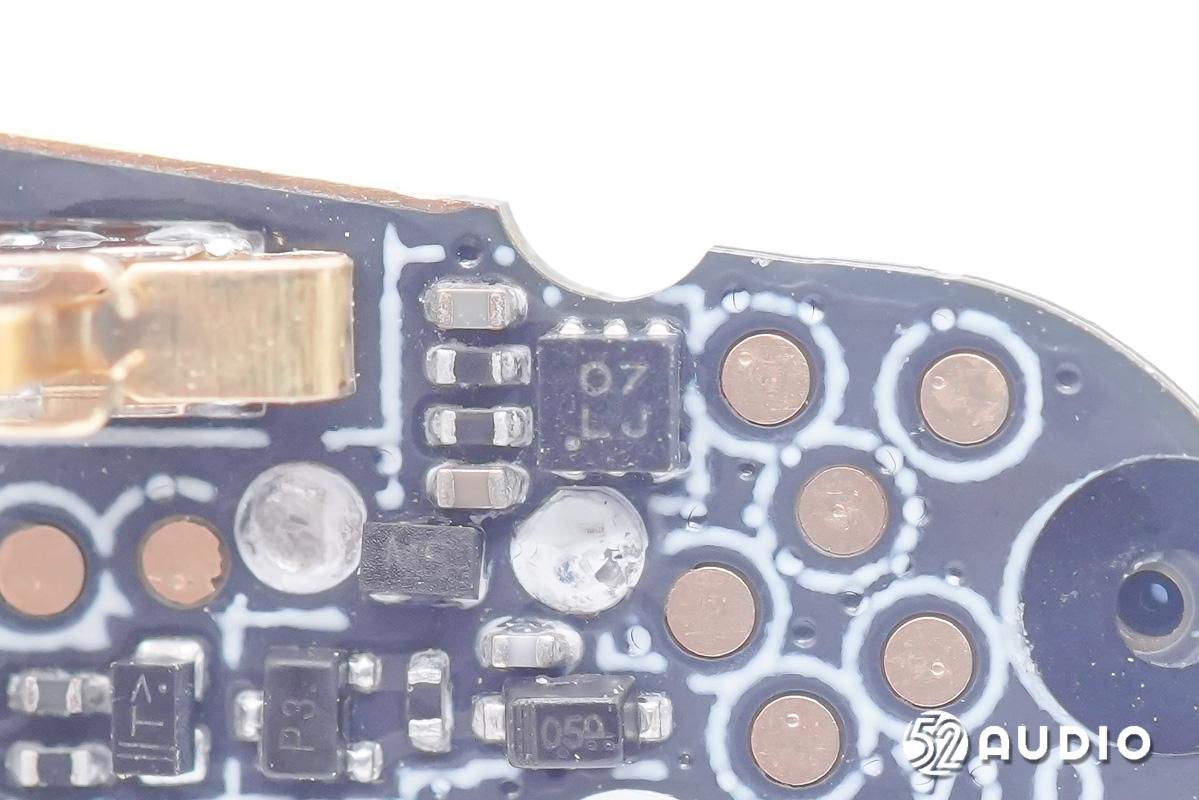

丝印O7 LJ的IC。

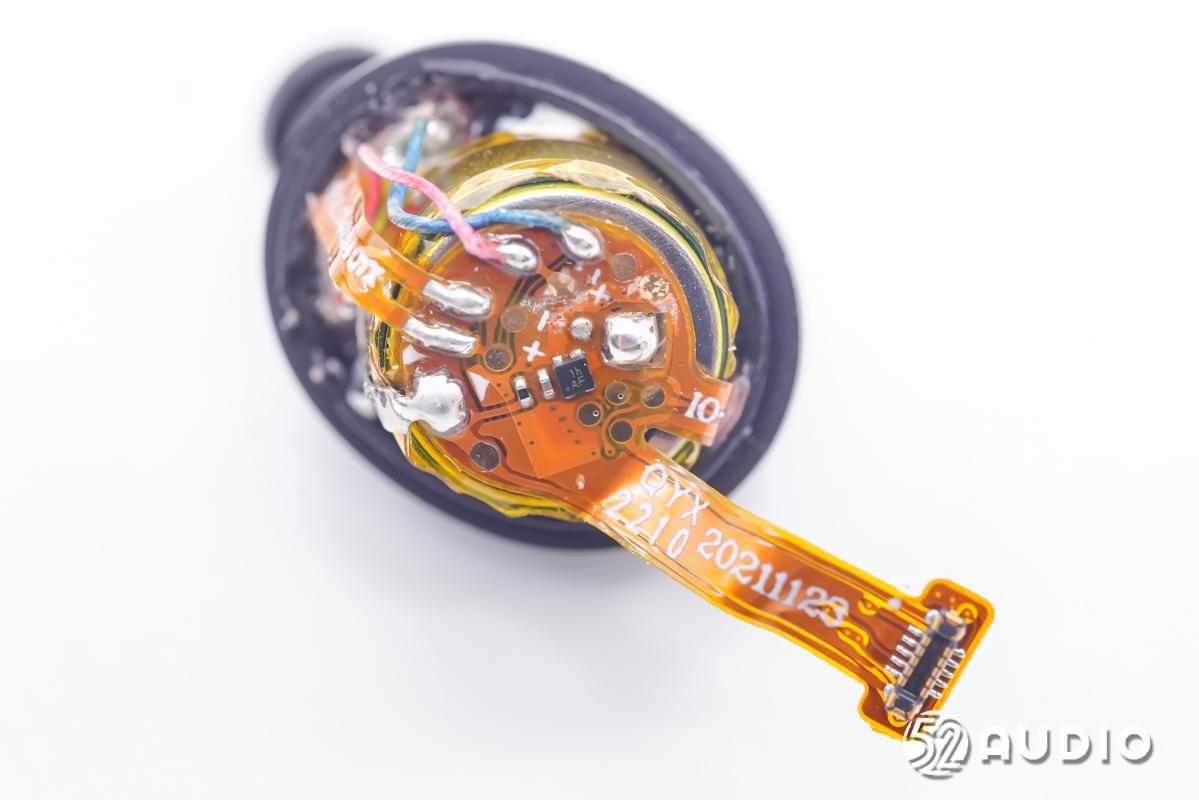

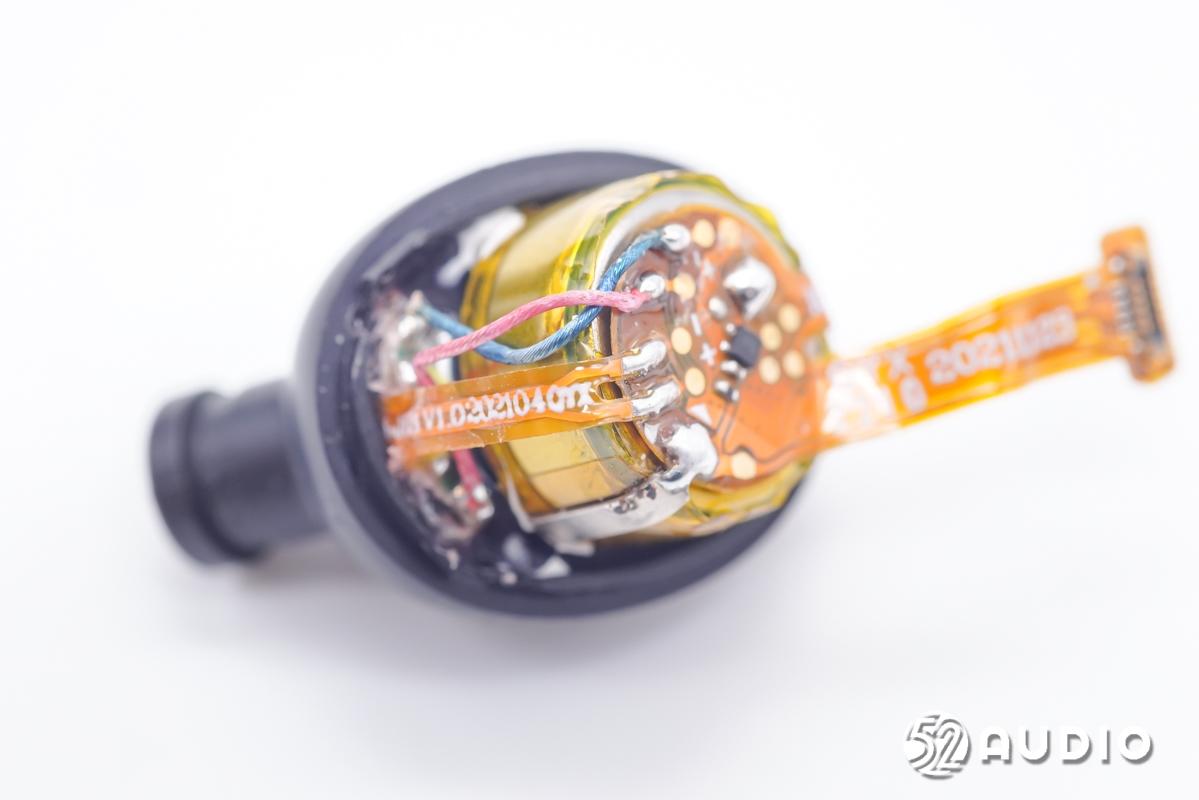

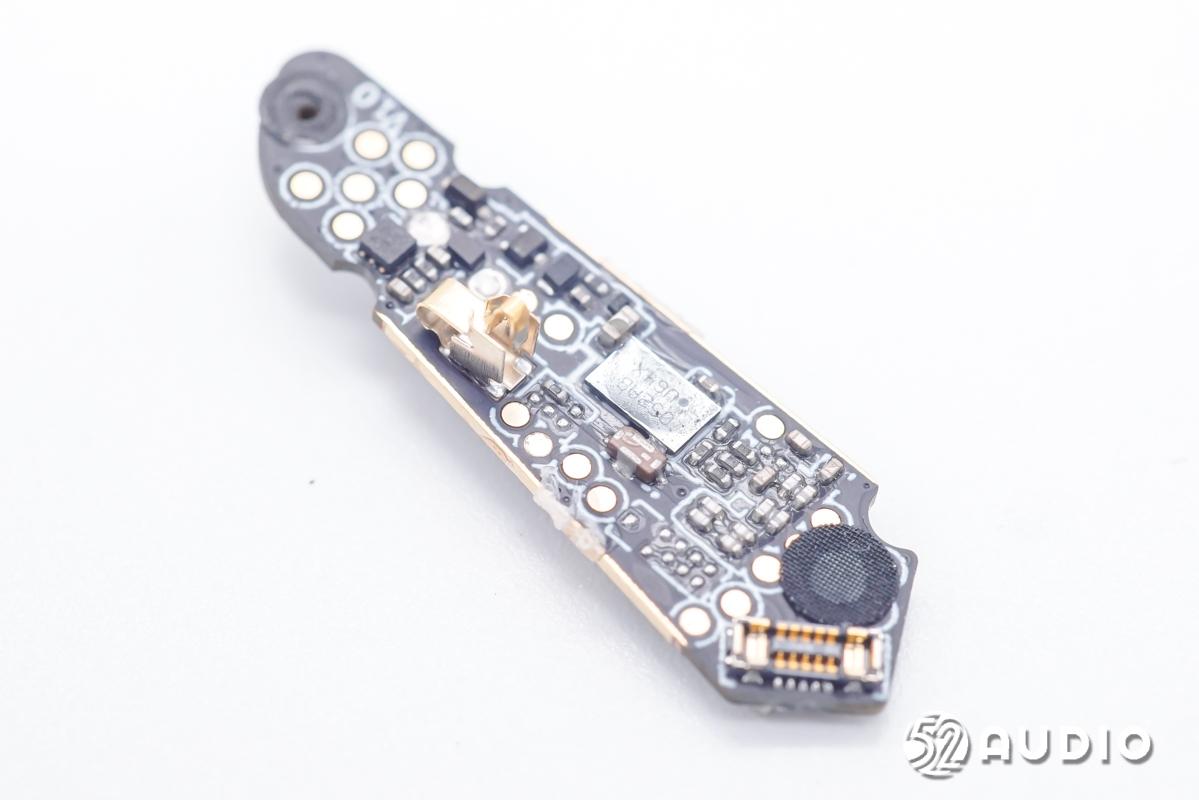

耳机头内部电路一览，所有元器件连接到一条FPC排线上。

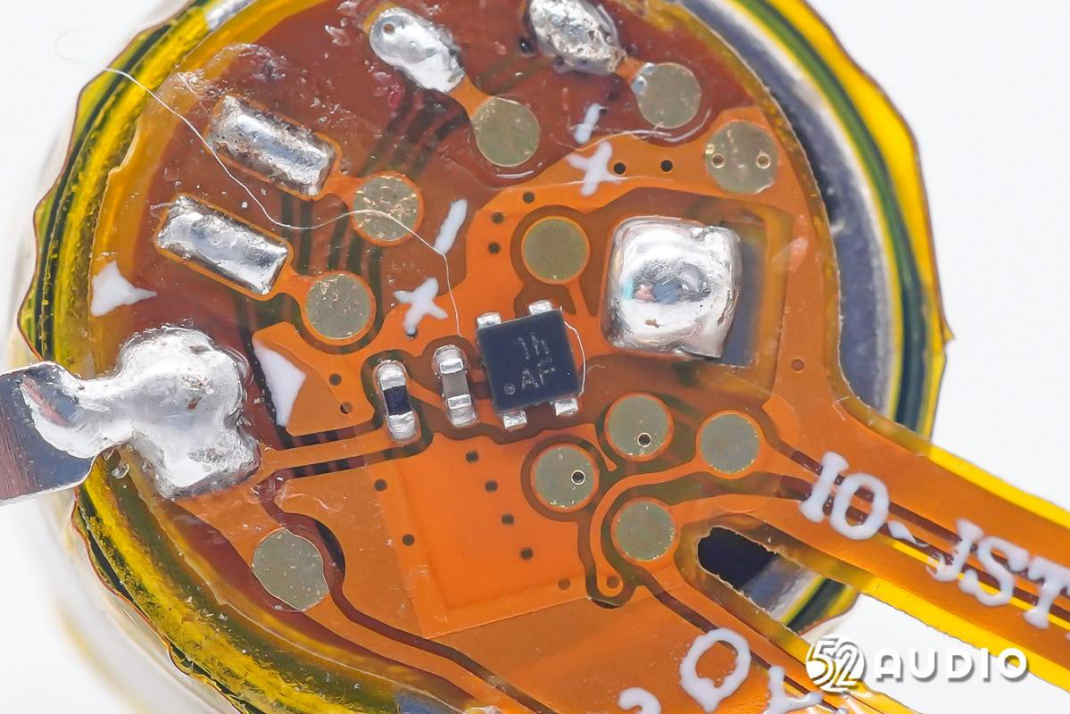

FPC排线上设置有一颗丝印1h AF的锂电保护IC。

扬声器、电池、麦克风在排线上的焊接点特写。

熔点焊点，取出电池，前腔内还设置有塑料板隔离电池与扬声器单元。

取掉塑料盖板，前腔内部结构一览。

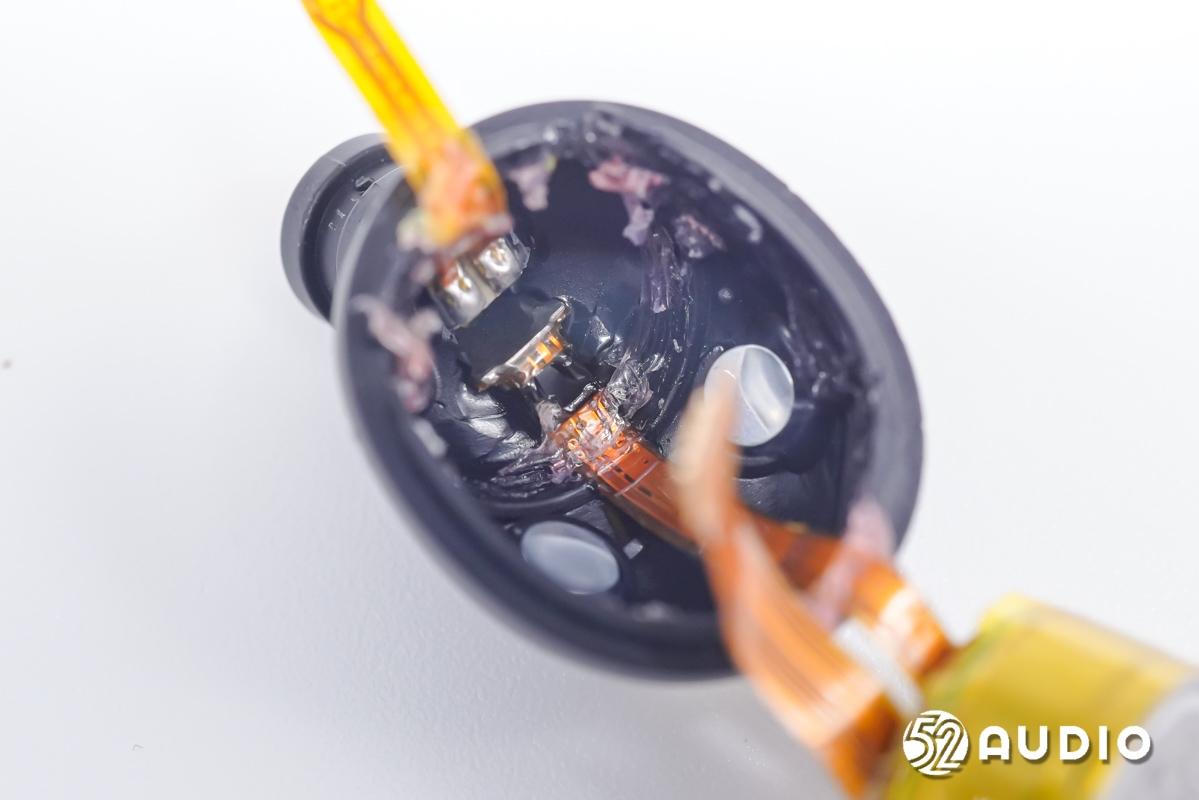

取掉动圈单元，下方通过排线连接动铁单元和后馈降噪麦克风。

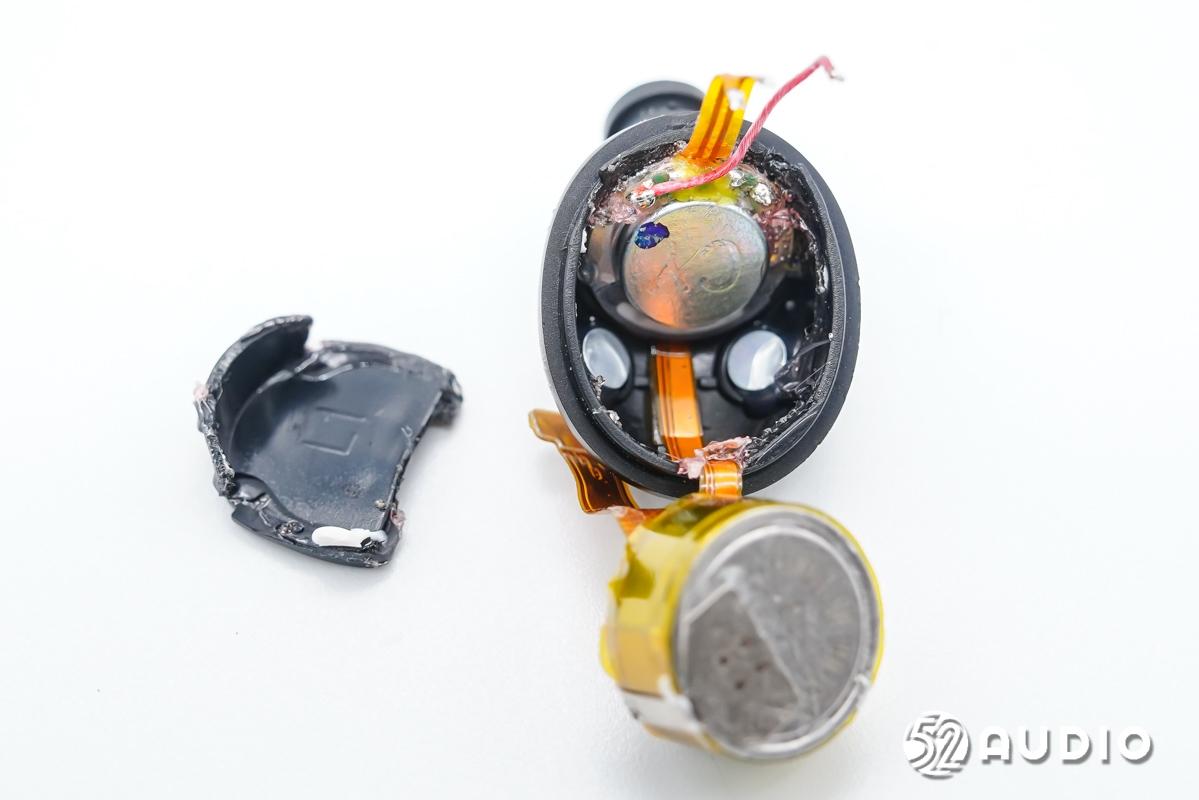

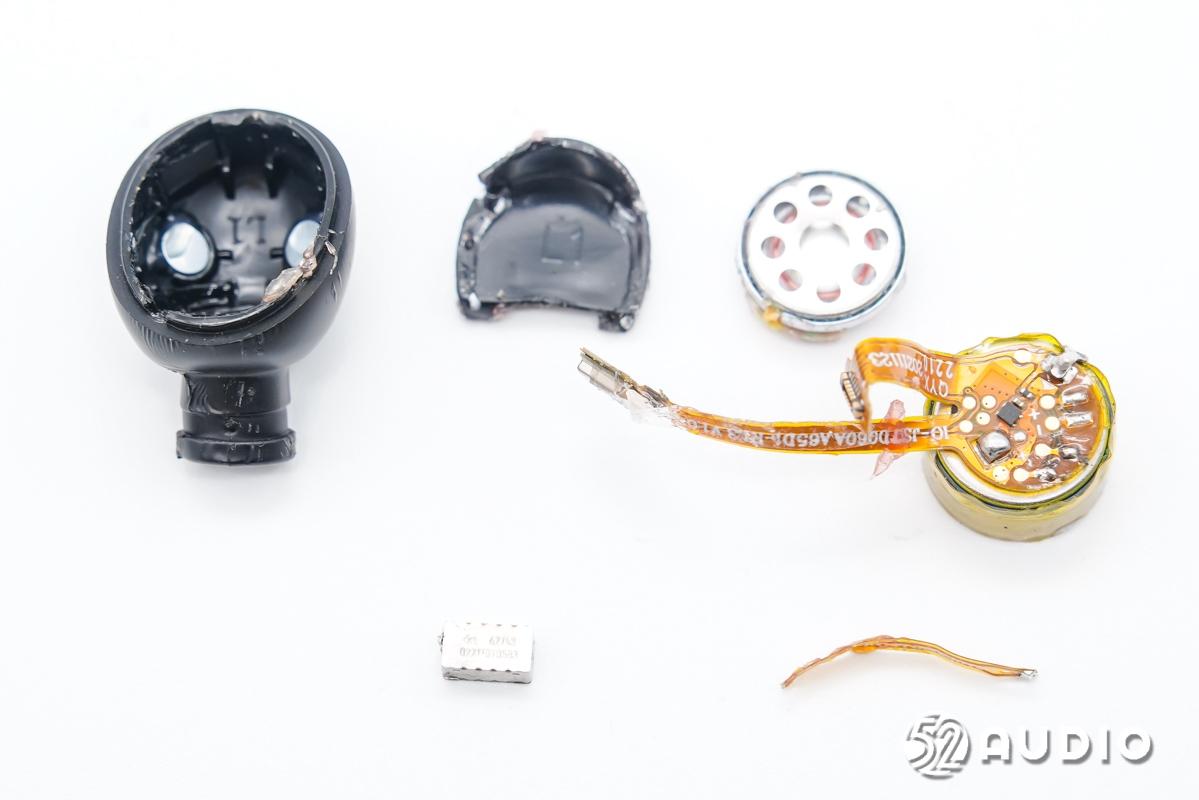

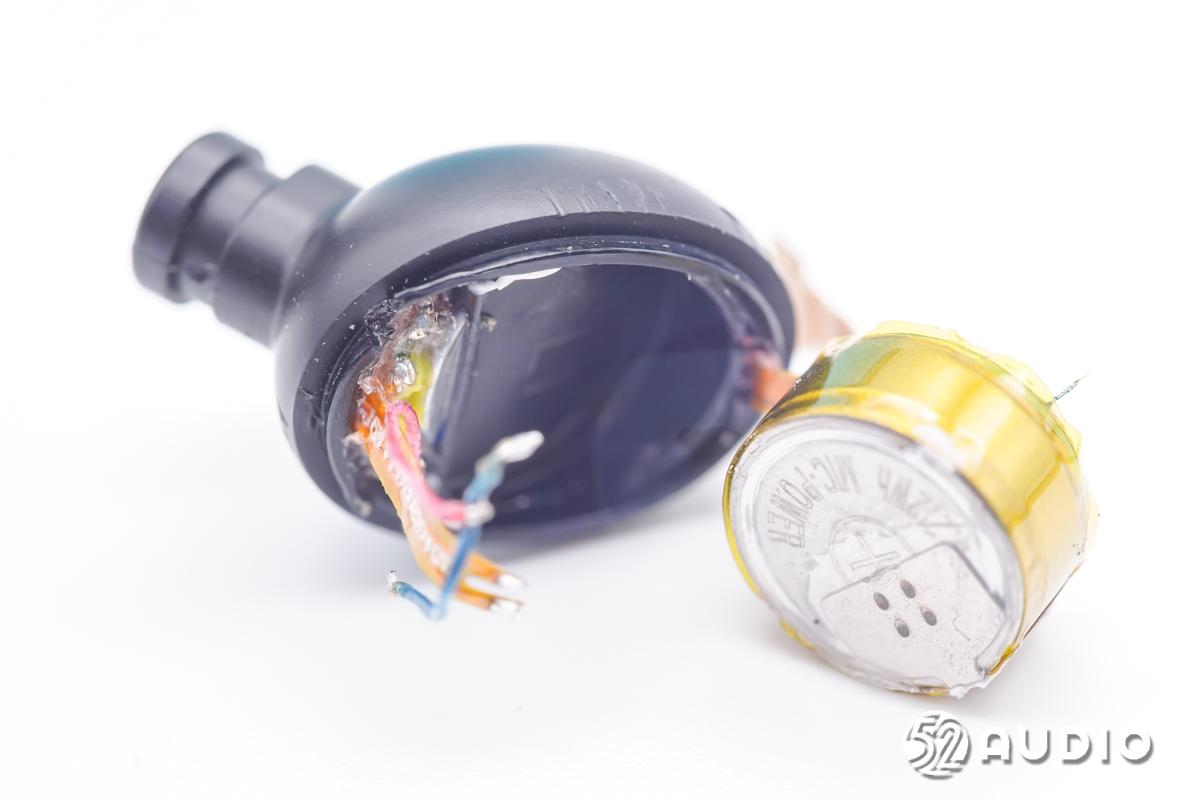

耳机头内组件拆解一览，包括电池、动圈单元、动铁单元和麦克风。

动圈单元正面特写，应用于中低频段，提供更为自然和饱满的低频音效。

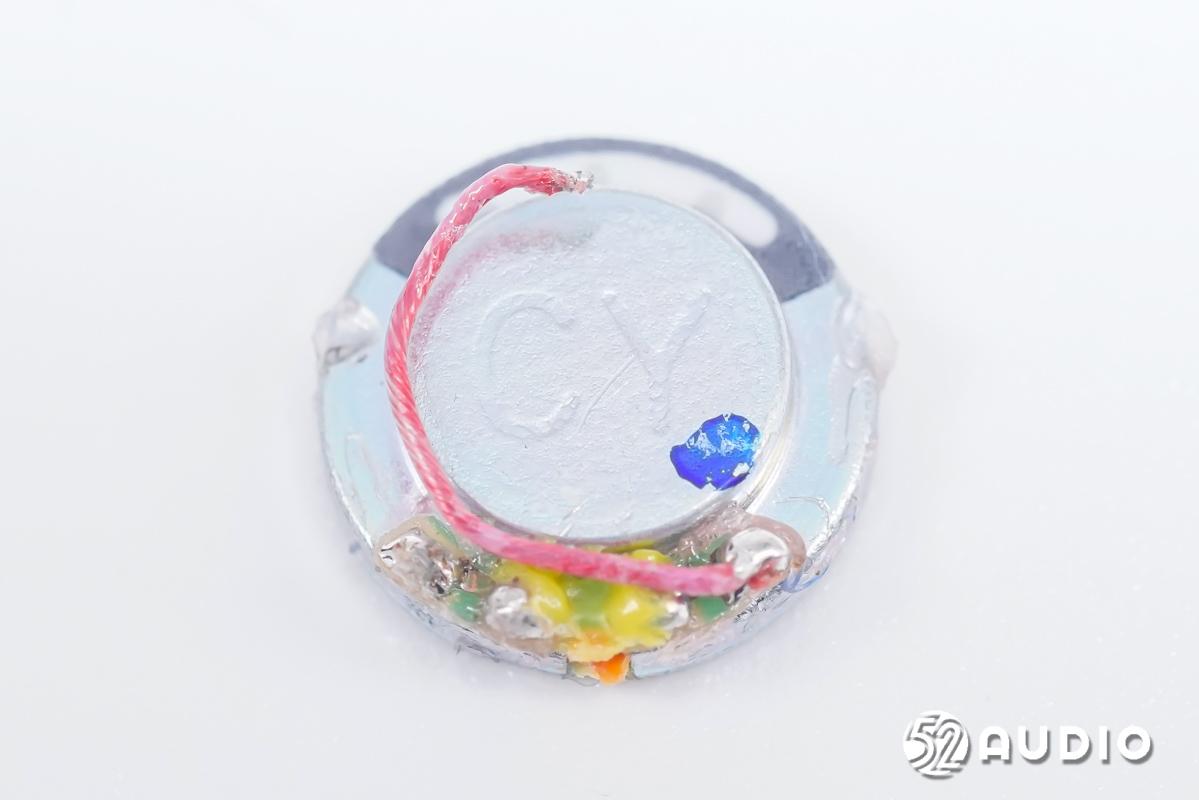

动圈单元背部特写，雕刻有“CY”字样。

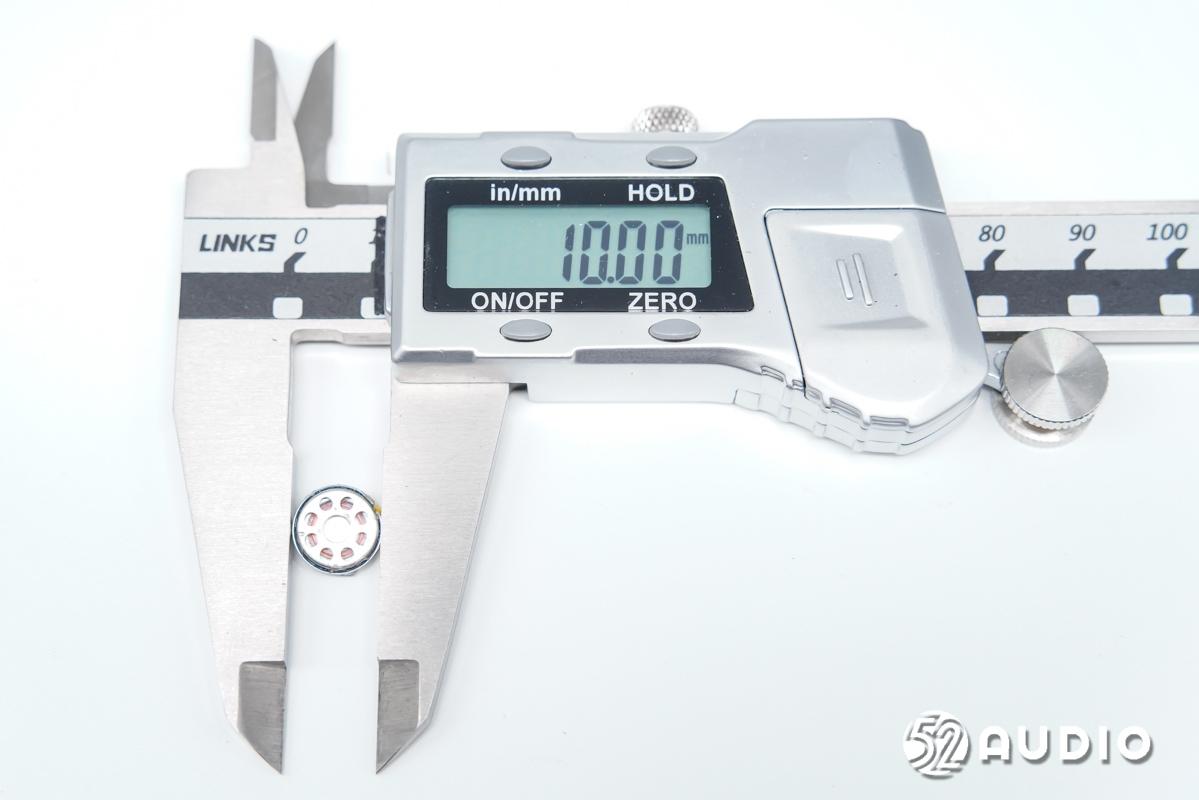

经我爱音频网实测，动圈单元尺寸约为10mm。

耳机搭载的动铁单元电路一览。

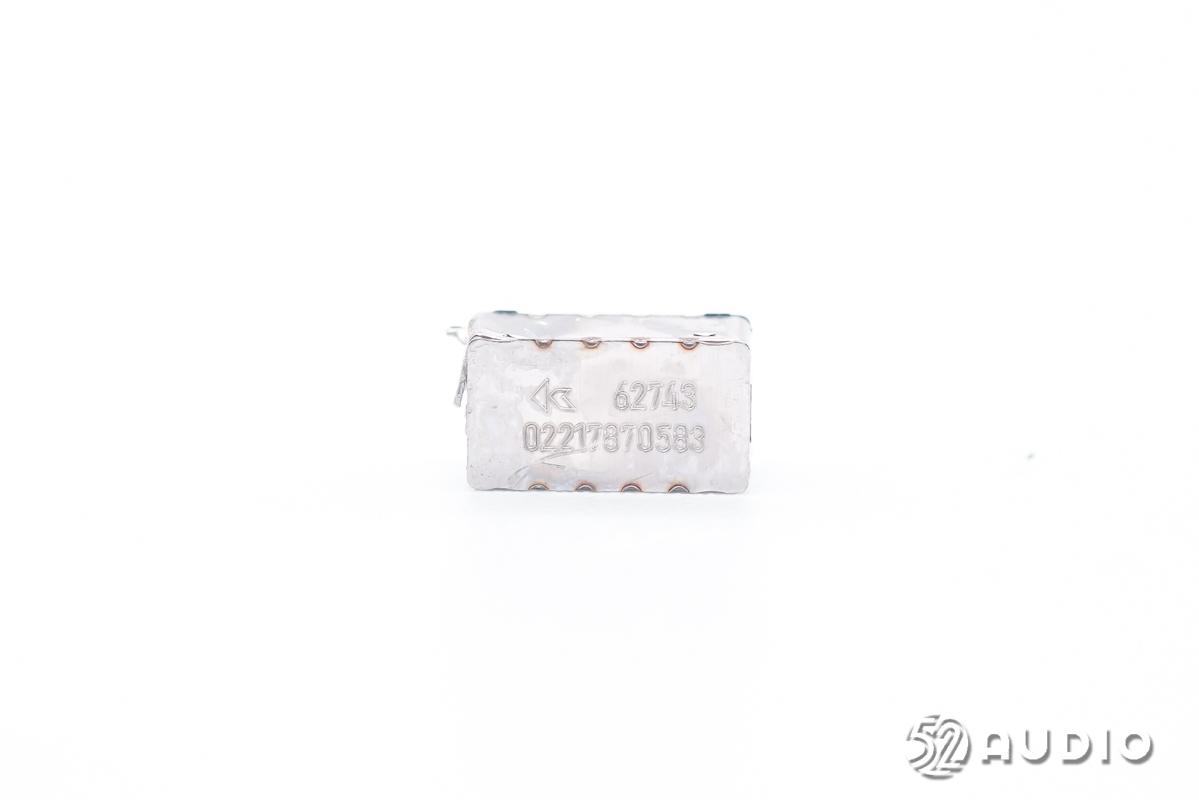

镭雕62743的Knowles楼氏电子动铁单元，应用于中高频段，为耳机提供丰富的声音细节。通过动圈+动铁单元组合，搭配有源电子分频专利技术，提供三频均衡的纯正听感。

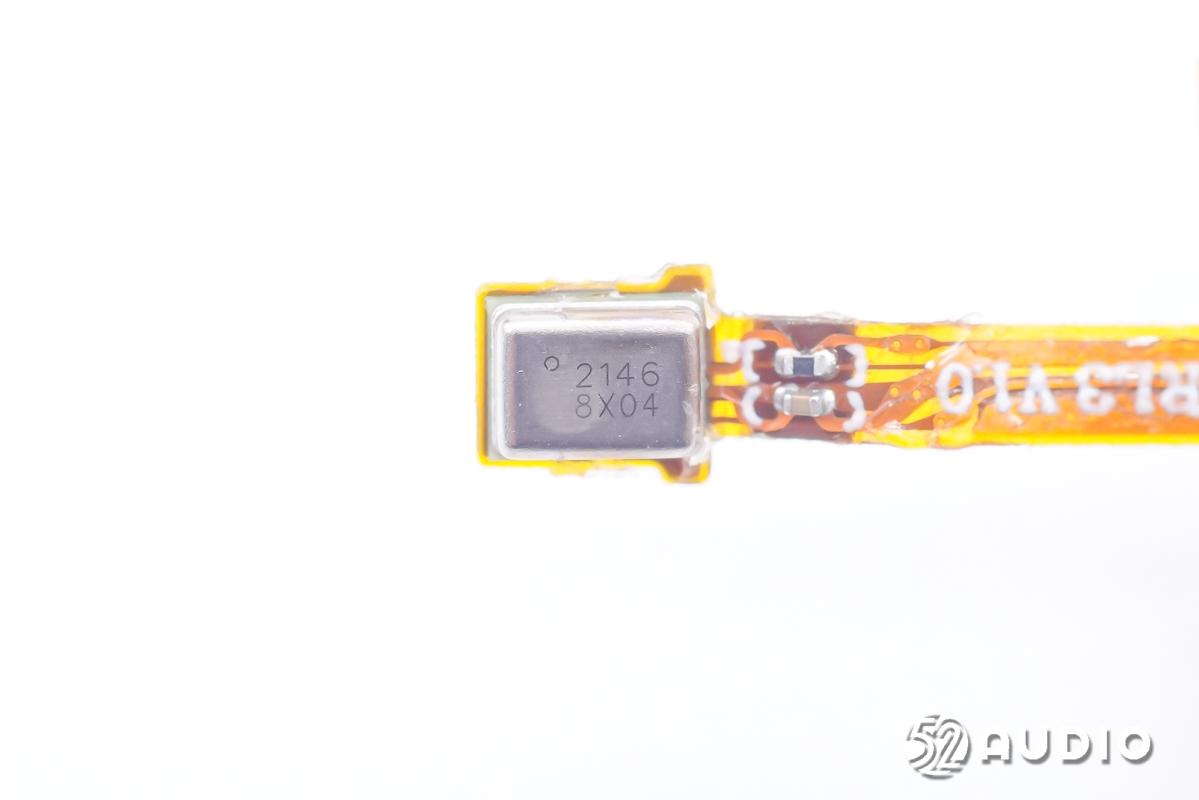

镭雕2146 8X04的MEMS麦克风特写，为后馈降噪麦克风，用于降噪功能拾取耳道内部噪音。

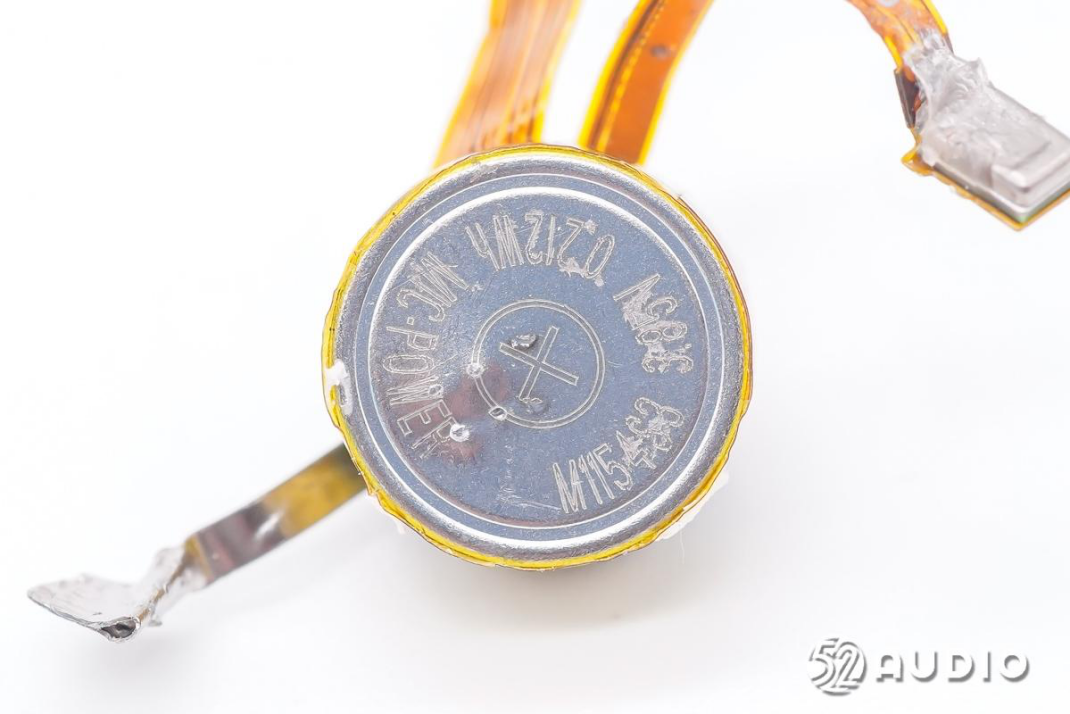

耳机内部采用钢壳扣式电池，型号：M1154S3，电压：3.85V，容量：0.212Wh，来自MIC-POWER微电新能源。

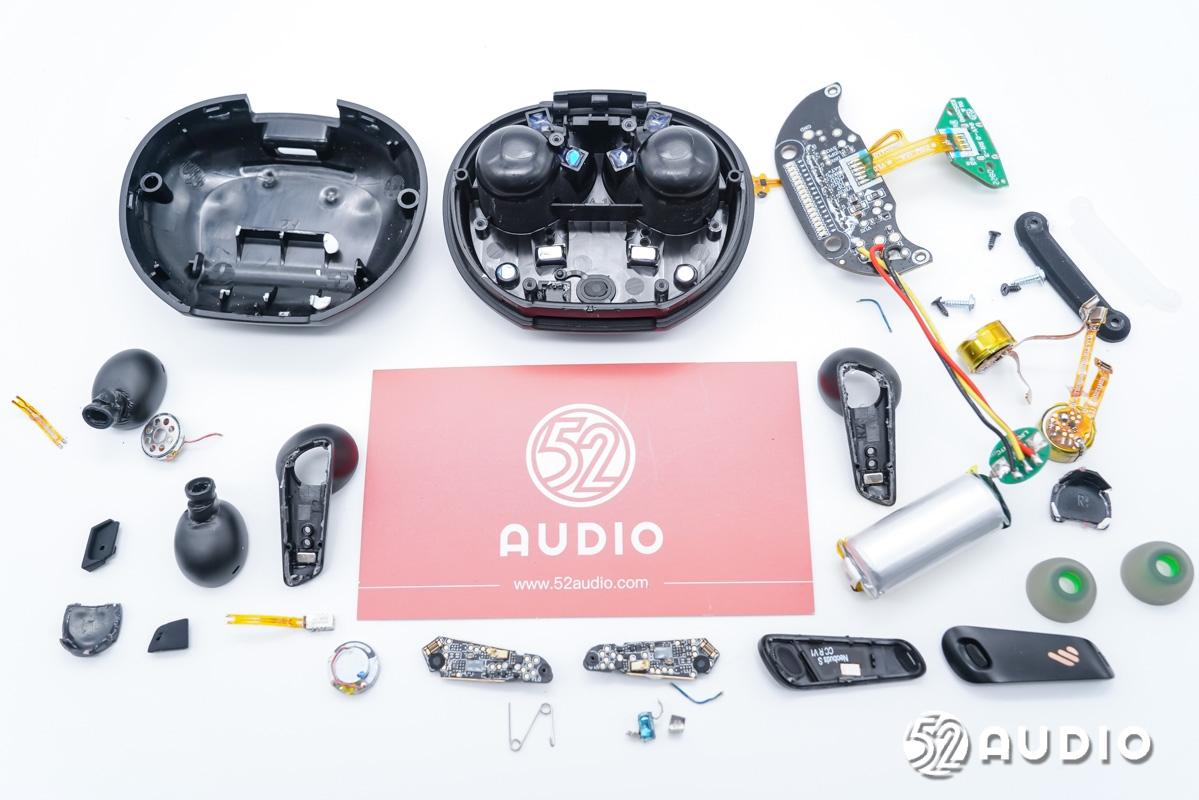

漫步者NeoBuds S真无线降噪耳机拆解全家福。

三、我爱音频网总结

漫步者NeoBuds S真无线圈铁降噪耳机在外观设计上拥有独特的品牌特点，具有很高的辨识度。充电盒采用对称式的不规则造型设计，并通过不同的材质丰富了产品的层次感；8种色彩可调节的“跑车尾灯”设计，为产品增添了趣味性。柄状的入耳式耳机依旧立体感十足，但在棱角位置采用弧线过渡，观感更加柔和。

内部配置方面，相较于NeoBuds Pro采用了完全不同的方案。充电盒采用Type-C接口输入电源，端口设置有维安WP1430过压保护IC；内置电池500mAh，来自金赛尔，配备有电路保护板和锂电保护IC；主板上采用了思远半导体SY8801充电仓SOC，昇生微电子SS881A和SS881Q POWER MCU等，用于充电盒充放电管理、数据通讯、LED灯驱动，以及整机控制等功能。

耳机内部搭载了10mm动圈+楼氏动铁单元，内置微电新能源0.212Wh钢壳扣式电池，单耳3颗MEMS拾音麦克风。主控芯片为高通QCC5151旗舰级蓝牙音频SoC，支持蓝牙5.2，带有可编程DSP，支持高通骁龙畅听技术，集成高通自适应主动降噪功能，为耳机提供沉浸式的高清无线音频体验。
