VLAN是英文 Virtual Local Area Network 的缩写，中文名为"虚拟局域网"，是将一个物理的 LAN 在逻辑上划分成多个广播域的通信技术。

一个 VLAN 内部的广播和单播流量都不会转发到其他 VLAN 中，从而有助于控制流量、减少设备投资、简化网络管理、提高网络的安全性。

这样的概念解释，是不是有种“讲了但没完全讲”的感觉，很多朋友仍然一头雾水。别急，跟着小映的思路慢慢来，包你明白到底啥是VLAN！

我们先来看一个例子：

新的学期开始了，报道的高一学生一共700人，你也在其中。你呢，想找到和自己同时入学的远房表哥张三，于是，你找到班主任说道:“老师可以帮我找一下张三的电话吗？”

认真负责的班主任，立马消息传递给了其他有联系的班主任，让他们也帮着找。于是班主任们一个一个的问学生：张三你电话多少？一时间，整个年级的人都知道你在找张三啦。

这事儿是不是听起来就离谱，太浪费精力了！

同样的道理，在网络通信中，如何不分割VLAN，会发生什么。

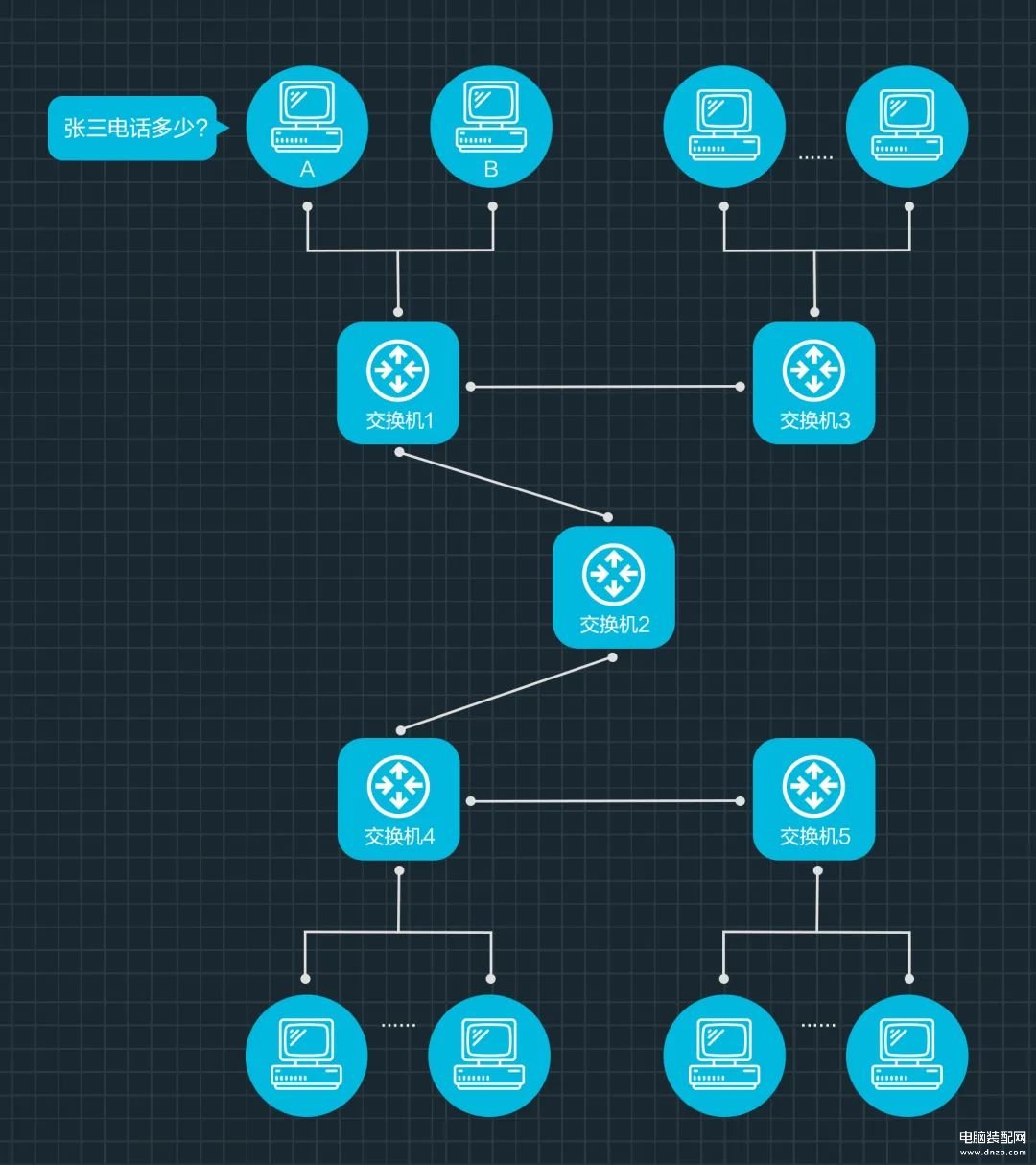

上图是一个由5台二层交换机连接了大量客户机构成的网络。

假设这时，计算机A需要与计算机B通信（相当于你要与张三通信）。在基于以太网的通信中，必须在数据帧中指定目标MAC 地址才能正常通信，因此计算机A必须先广播“ARP请求（ARP Request）信息”，来尝试获取计算机B的MAC地址（相当于张三的电话）。

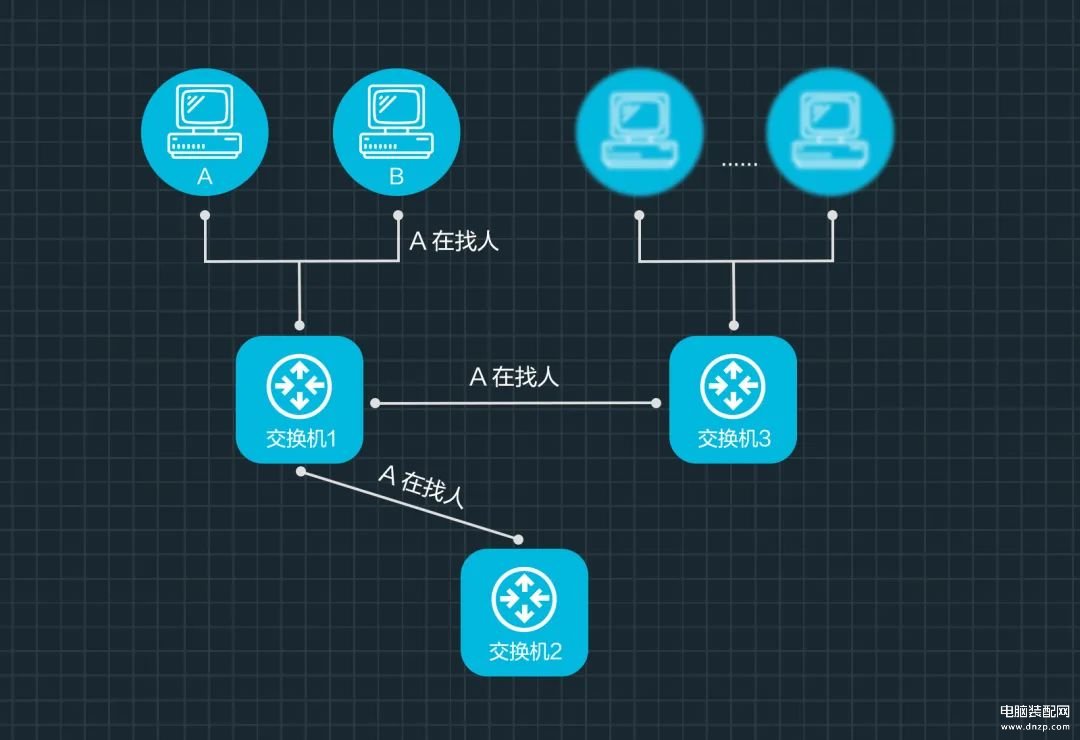

交换机1收到广播帧（ARP请求）后，会将它转发给除接收端口外的其他所有端口，也就是泛滥。（相当于例子中，班主任帮你找人）

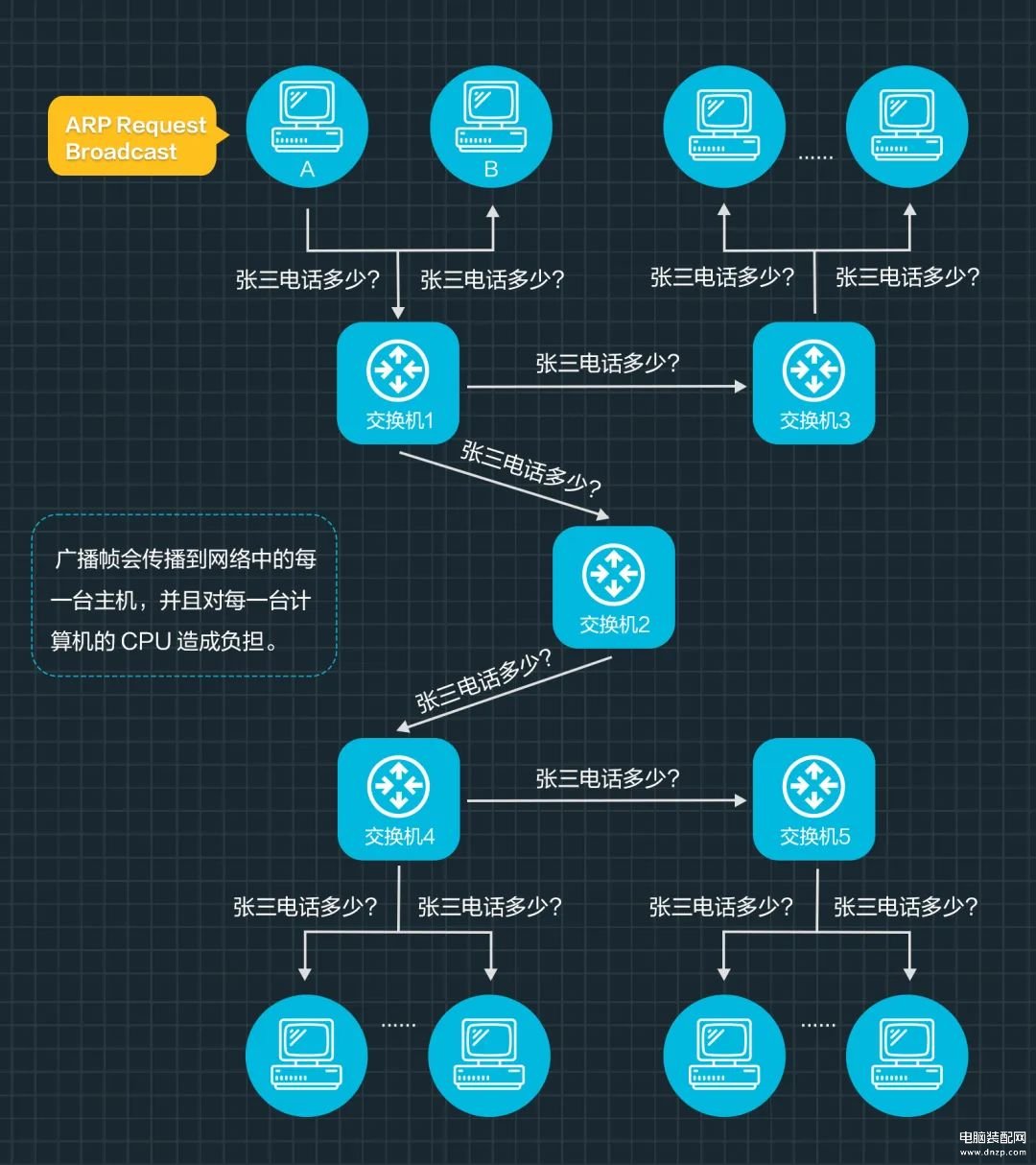

接着，交换机2收到广播帧后也会泛滥。交换机3、4、5也还会泛滥。最终ARP请求会被转发到同一网络中的所有客户机上，这就是网络风暴。（这下所有人都知道你在找张三了）

这个计算A的ARP请求原本是为了获得计算机B的MAC地址而发出的。也就是说：只要计算机B能收到就行了。可是事实上，数据帧却传遍整个网络，所有的计算机都收到了它。

如此一来，一方面广播信息消耗了网络整体的带宽，另一方面，收到广播信息的计算机还要消耗一部分CPU时间来对它进行处理。造成了网络带宽和CPU运算能力的大量无谓消耗，可能会造成网络瘫痪。

在理解了“为什么需要VLAN”之后，接下来让我们来了解一下交换机是如何使用VLAN分割广播域。

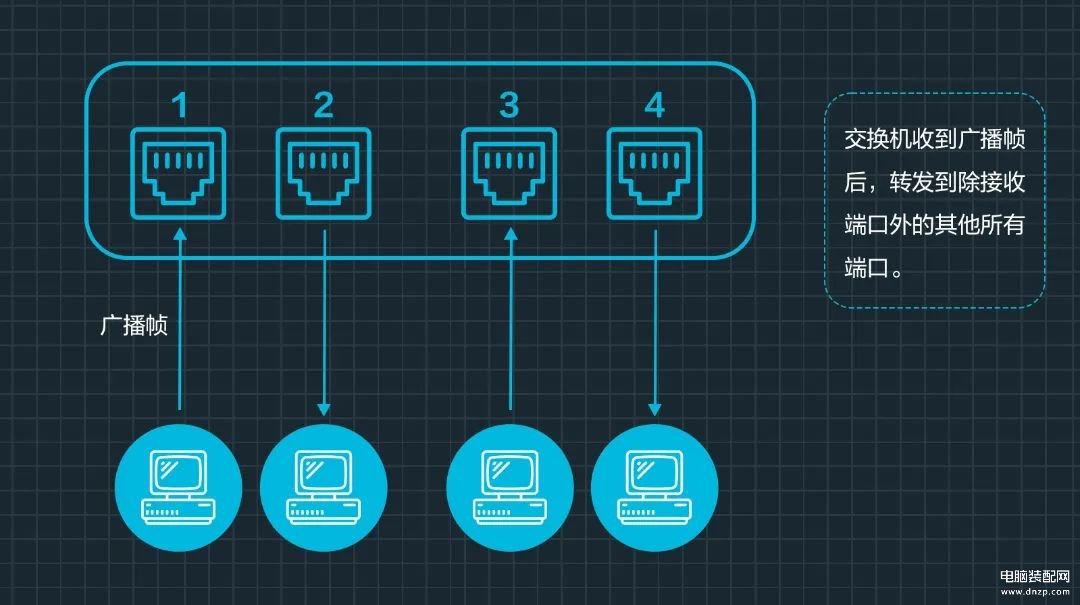

首先，在一台未设置任何VLAN的二层交换机上，任何广播帧都会被转发给除接收端口外的所有其他端口上泛滥。例如，计算机A发送广播信息后，会被转发给端口2、3、4。

这时，如果在交换机上生成红、蓝两个VLAN。

同时设置端口1、2属于红色VLAN、端口3、4属于蓝色VLAN。

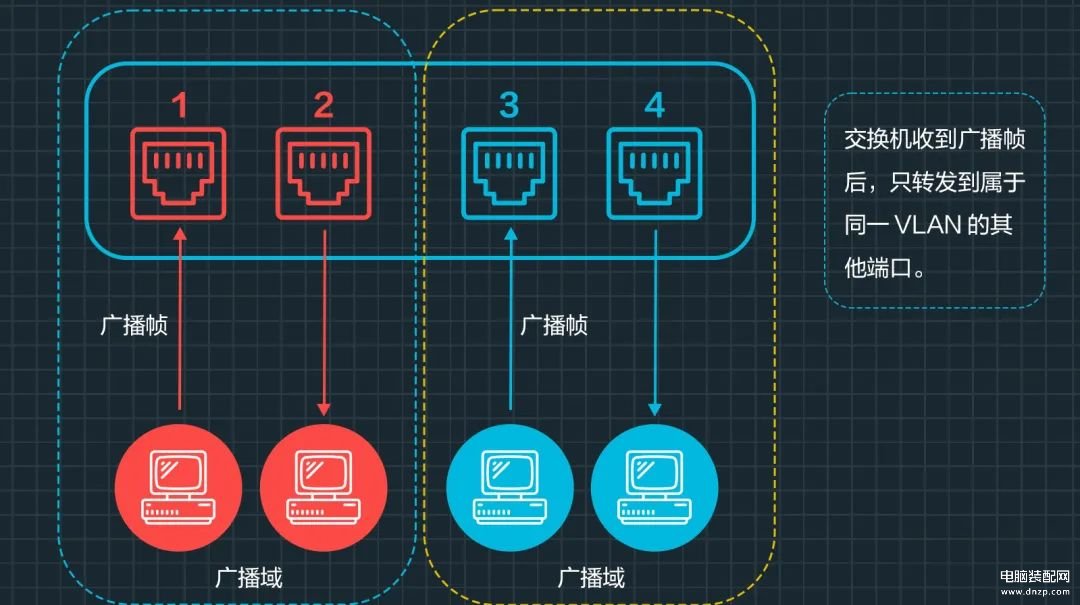

再从A发出广播帧的话，交换机就只会把它转发给同属于一个VLAN的其他端口——也就是同属于红色VLAN的端口2，不会再转发给属于蓝色VLAN的端口。

同样，C发送广播信息时，只会被转发给其他属于蓝色VLAN的端口，不会被转发给属于红色VLAN的端口。

就这样，VLAN通过限制广播帧转发的范围分割了广播域。上图中为了便于说明，以红、蓝两色识别不同的VLAN，在实际使用中则是用“VLAN的ID”来区分的。

不同VLAN的主机需要通过路由器或者三层交换机等网络设备进行通信。
