智能穿戴产品中，腕带类智能手表、智能手环基于运动健康监测功能应用，受到了新一代年轻人的喜爱。其中，智能手环以轻盈的机身设计，近乎无感的佩戴体验，以及相对更加优惠的价格，产品销量不断增长。

而在目前的智能手环产品中，小米手环经过了多代产品的持续迭代升级，已经拥有了大量的用户群体，最新产品的发布都会获得大量消费者的关注。近期，小米手环7和7Pro相继上市，屏幕尺寸和功能方面得到了更进一步的提升，从而带来了更优的用户体验。

我爱音频网对近期发布的小米手环7和上代小米手环6都进行了详细的拆解报道，此次便根据拆解报告，来为大家分享一下两款产品在外观设计及内部结构配置上的相同点和区别~

一、产品外观

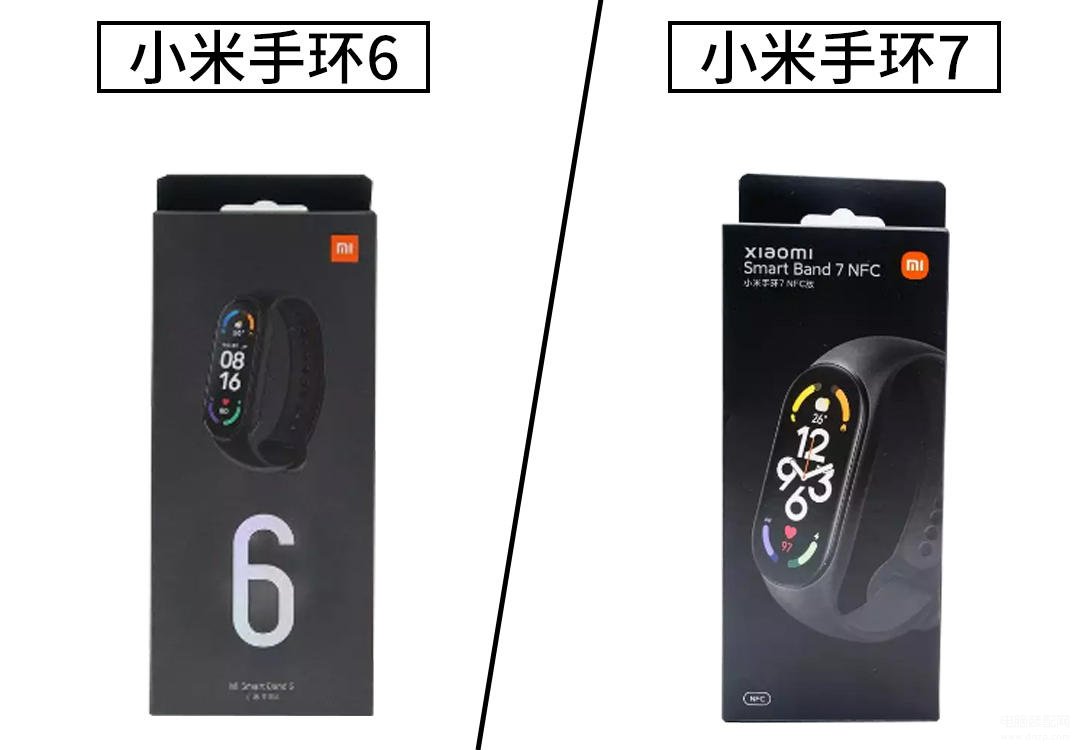

包装



小米手环6和小米手环7包装盒采用了小米手环系列的经典设计，黑色背景，银色字体，展示有手环的外观设计、产品型号和品牌LOGO。不同点在于小米手环7采用了新的“xiaomi”LOGO，产品外观展示更加突出了此次升级的屏幕面积。

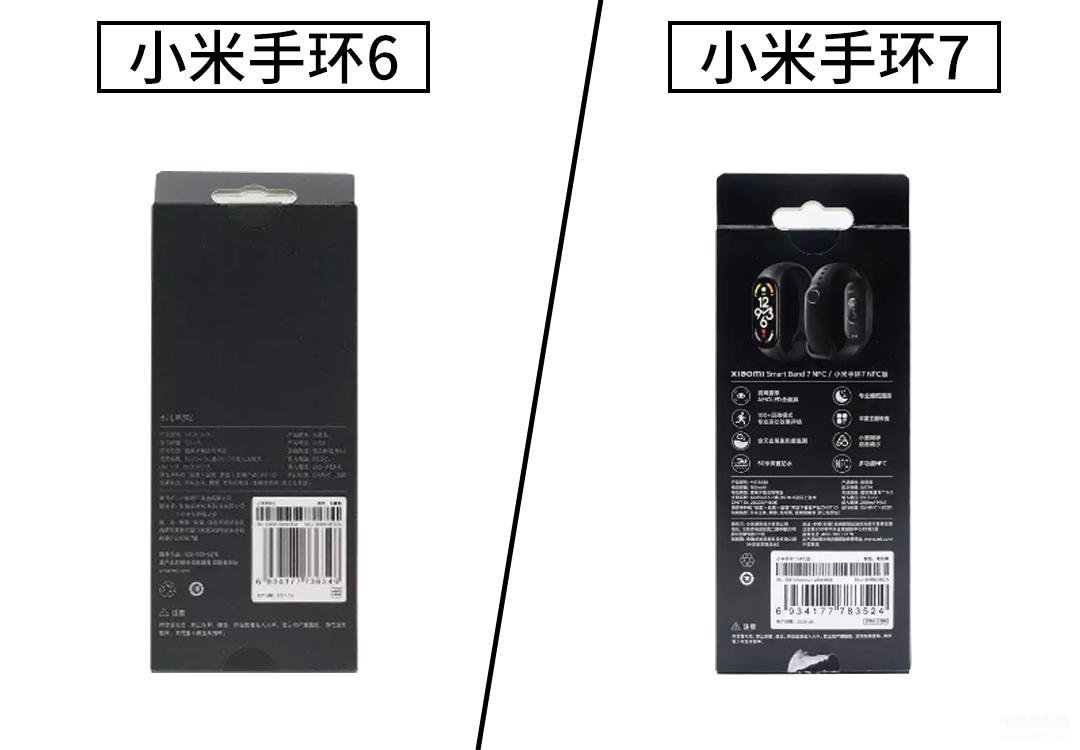

产品参数



小米手环6参数信息，产品型号：XMSH15HM，电池容量：125mAh，产品颜色：石墨黑，防水等级：5ATM，无线连接：低功耗蓝牙5.0，输入电压：DC5.0V，输入电流：250mA MAX；委托方：小米通信技术有限公司，制造商：安徽华米信息科技有限公司（小米生态链企业）。

小米手环7参数信息，型号：M2130B1，电池容量：180mAh，产品颜色：夜跃黑，防水等级：5ATM，无线连接：低功耗蓝牙5.2，输入电压：DC5.0V，输入电流：250mA MAX；委托方：小米通信技术有限公司，制造商：安徽华米信息科技有限公司（小米生态链企业）。

外观

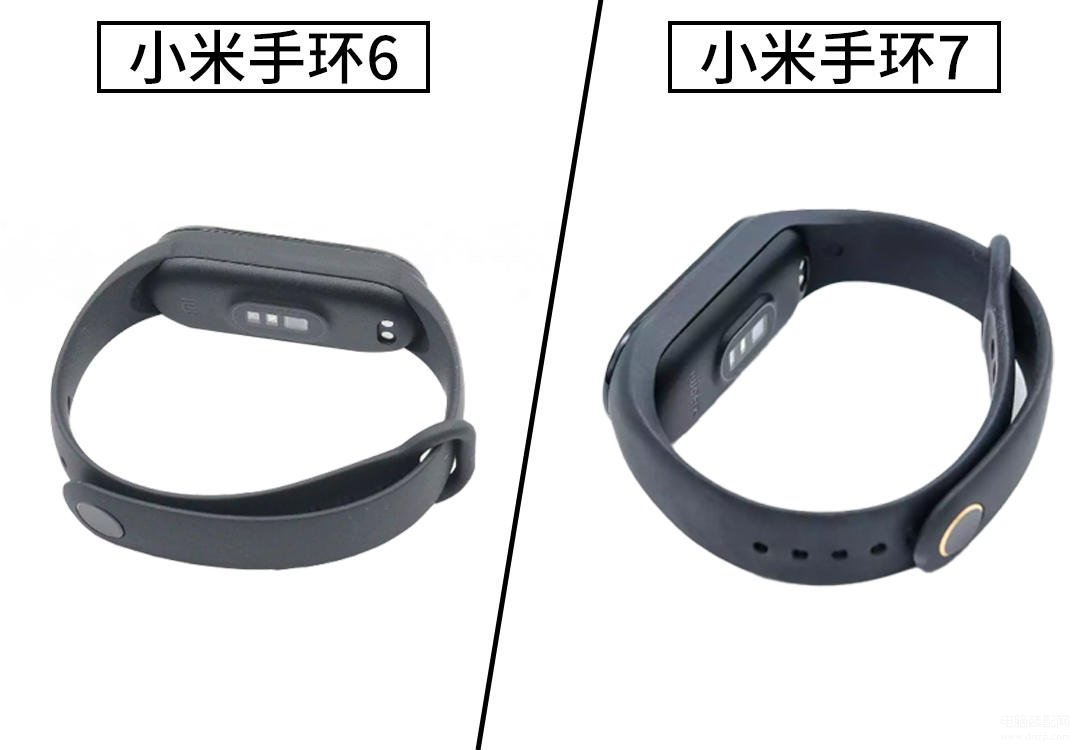

新一代小米手环7在外观设计方面，延续了一贯的家族式设计风格，表带与表盘依旧沿用了可轻松拆卸的结构设计，TPU抗菌腕带佩戴舒适亲肤，卡扣式固定，使用便捷。

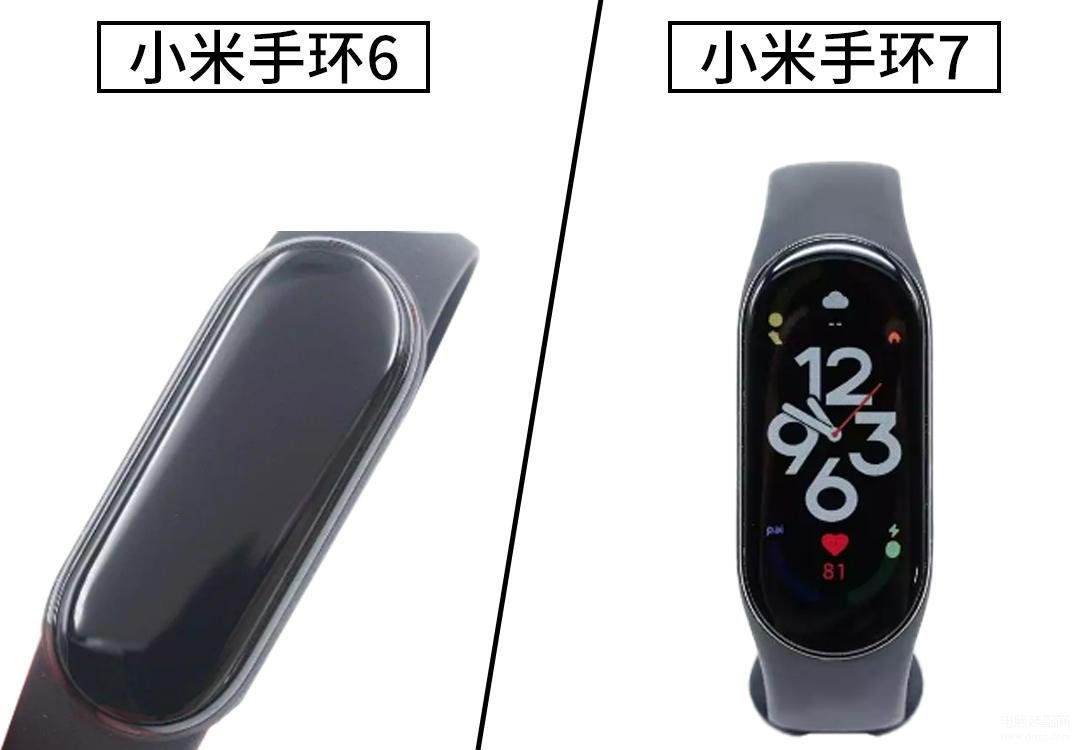

小米手环7屏幕尺寸由小米手环6的1.56英寸升级为1.62英寸，分辨率也从152×486升级到了192×490，可视面积提升了25%，观感更加细腻流畅。且新增小米手环用户一直心心念念的AOD息屏显示功能，定制有众多款息屏显示图案。

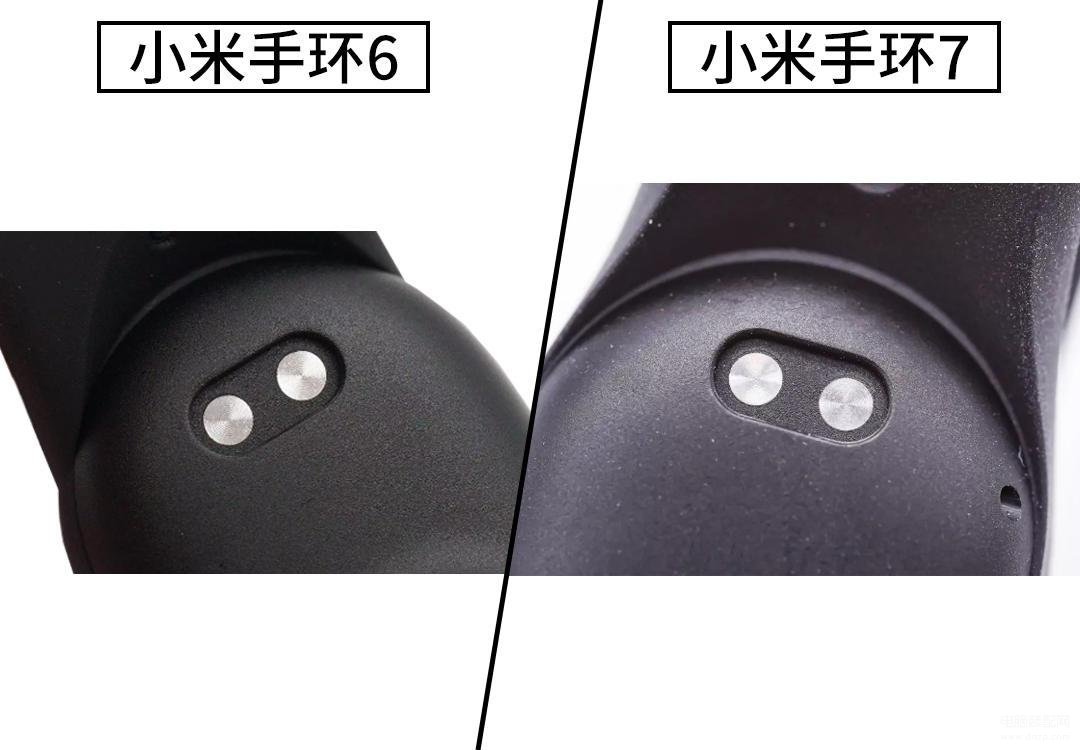

充电盒接口



小米手环6和小米手环7在充电上采用了相同的磁吸接口，两款产品充电线可以共用，使用较为便捷。

重量

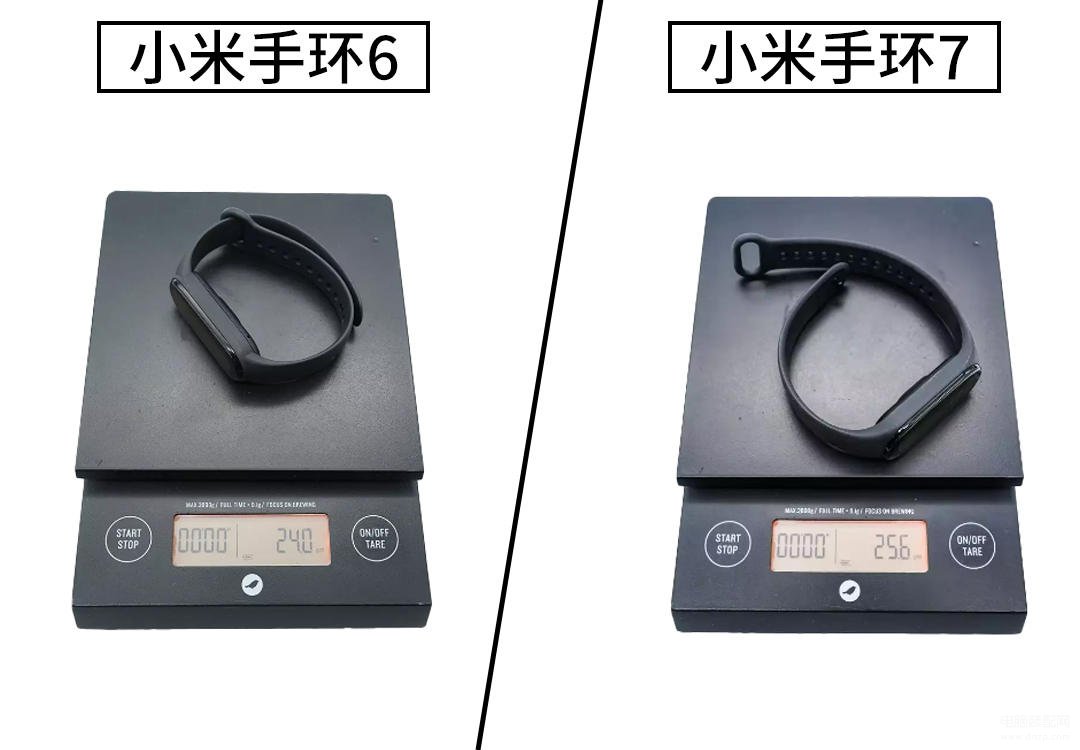

经我爱音频网实测，小米手环6真机重量约为24.0g，小米手环7整机重量约为25.6g。屏幕尺寸的升级，同时也带来了体积和重量的提升，但重量的控制已经非常优秀，仅有微小的上涨。

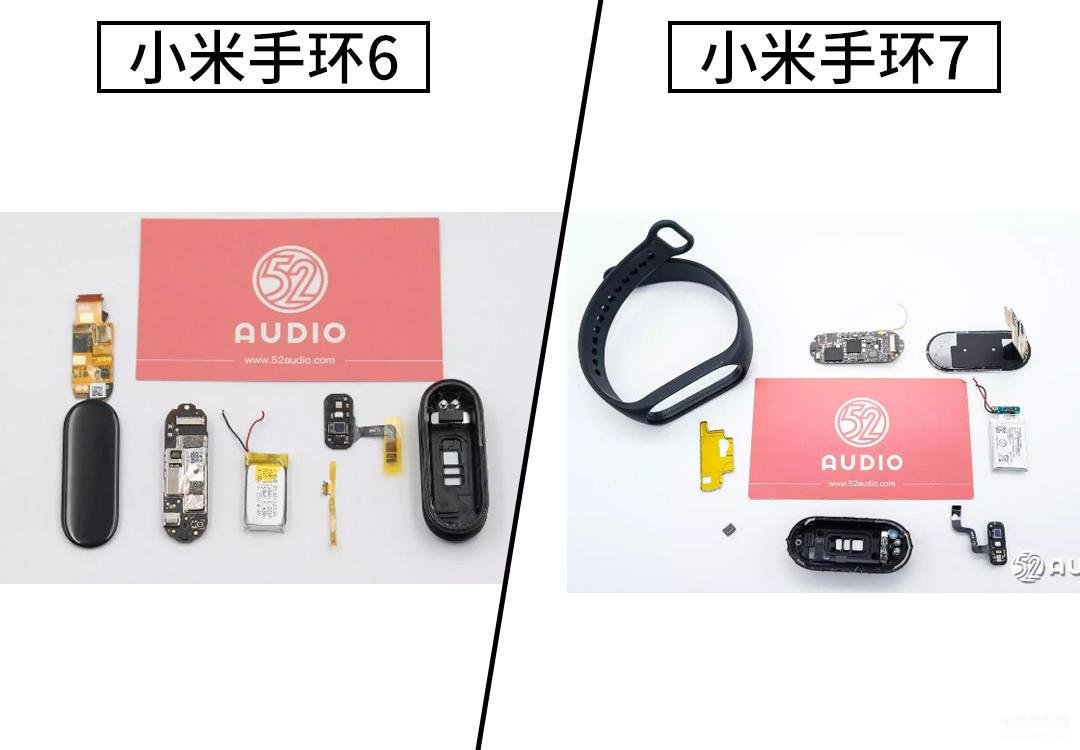

二、内部结构设计



内部结构设计方面，小米手环6和小米手环7一脉相承，屏幕、主板、电池、传感器模组层层堆叠，具有很高的集成度，且组件之间多通过连接器连接，提升了组装的便捷性。

三、主要配置信息

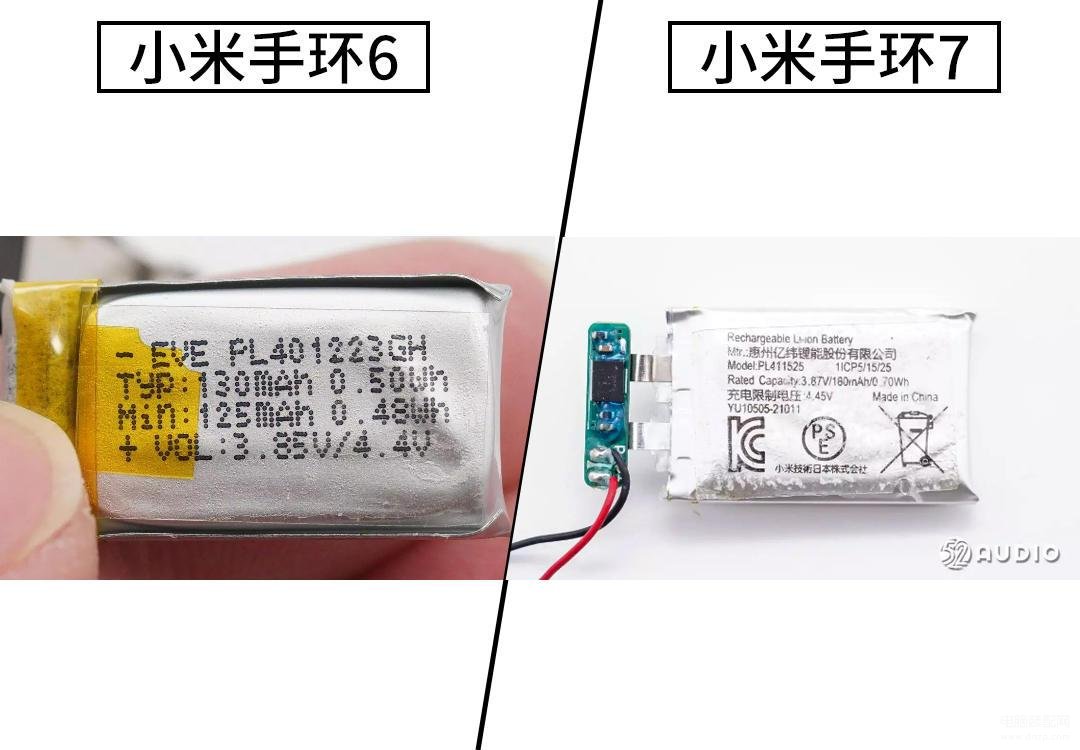

电池



小米手环6内置锂离子电池型号：PL401223GH，典型值：130mAh/0.5Wh，最小值：125mAh/0.48Wh，电压：3.85V/4.4V，来自EVE亿纬锂能。

小米手环7内置锂离子电池型号：PL411525，额定电压：3.87V，充电限制电压：4.45V，容量：180mAh/0.70Wh，同样来自惠州亿纬锂能股份有限公司。

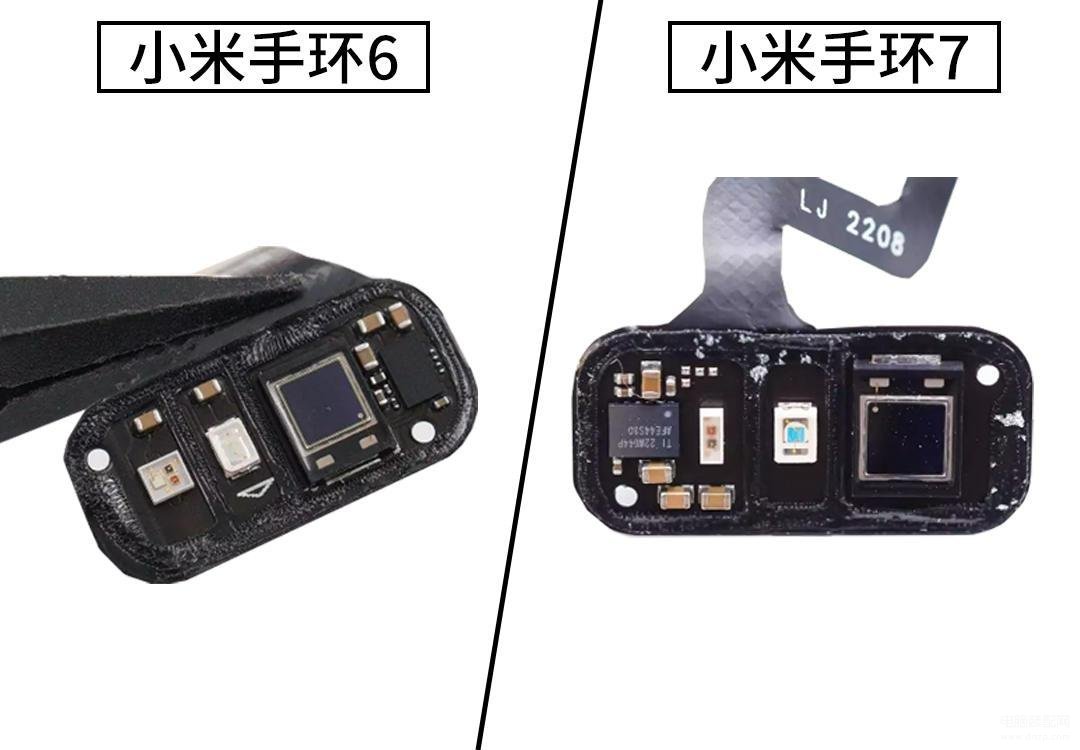

传感器模组

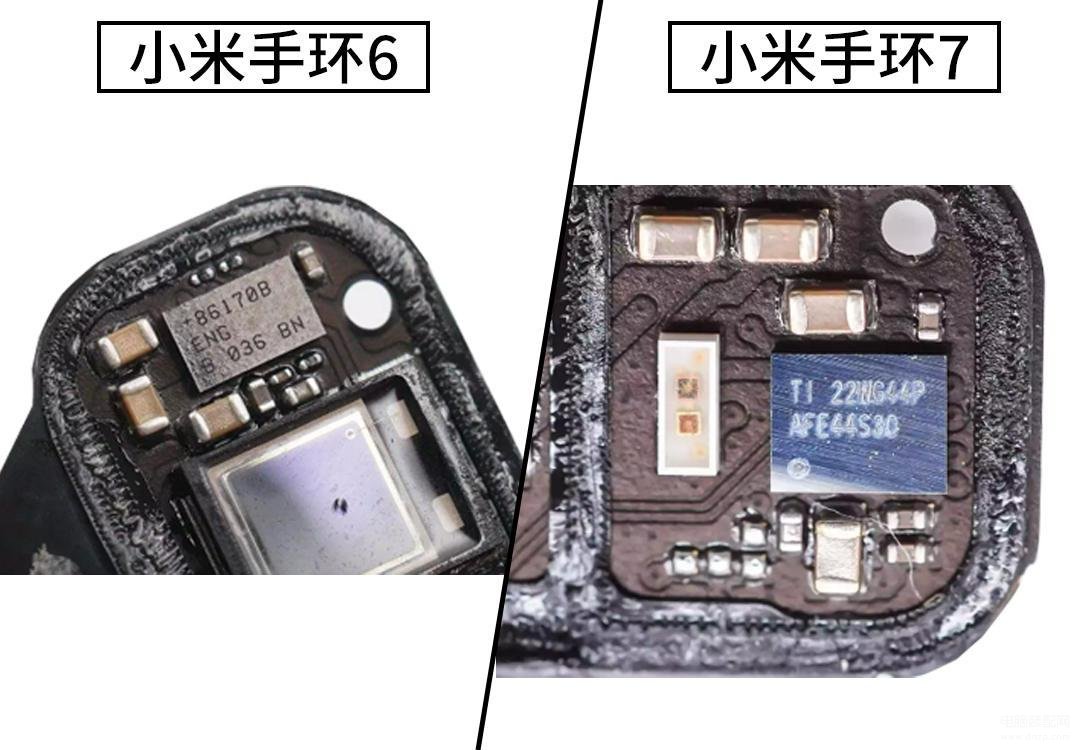

小米手环6和小米手环7传感器模组均设置有血氧、心率检测LED灯，以及接收光线的感应器和一颗前端芯片。



小米手环6采用了Maxim美信MAX86170B超低功耗光学数据采集系统，传感器前端IC。具有发送和接收通道。在发送器端，MAX86170B具有四个LED驱动器输出引脚，可通过三个大电流，8位LED驱动器进行编程。

在接收器端，MAX86170B具有低噪声电荷集成前端，包括20位ADC和同类最佳的环境光消除（ALC）电路。具有低功耗，紧凑的尺寸，易用性和灵活性，适合于各种光学传感应用，例如脉搏血氧饱和度和心率检测。



Maxim美信MAX86170B详细资料图。

小米手环7采用了TI德州仪器AFE44S30模拟前端，面向光学生物传感应用，例如心率监测 (HRM) 和周围毛细血管氧饱和度 (SpO2 ) 测量。该器件支持多达八个可切换发光二极管 (LED) 和四个光电二极管。可以定义多达24个信号相位，并且能够以同步方式从每个相位获取信号。

光电二极管的电流通过跨阻放大器 (TIA) 转换为电压，并使用模数转换器 (ADC) 进行数字化。ADC代码可存储在128样本的先入先出 (FIFO) 块中。可以使用SPI接口对FIFO进行读取。这款AFE还配有带8位电流控制的全集成LED驱动器。该器件具有宽动态范围的发送和接收电路，有助于检测超小信号电平。

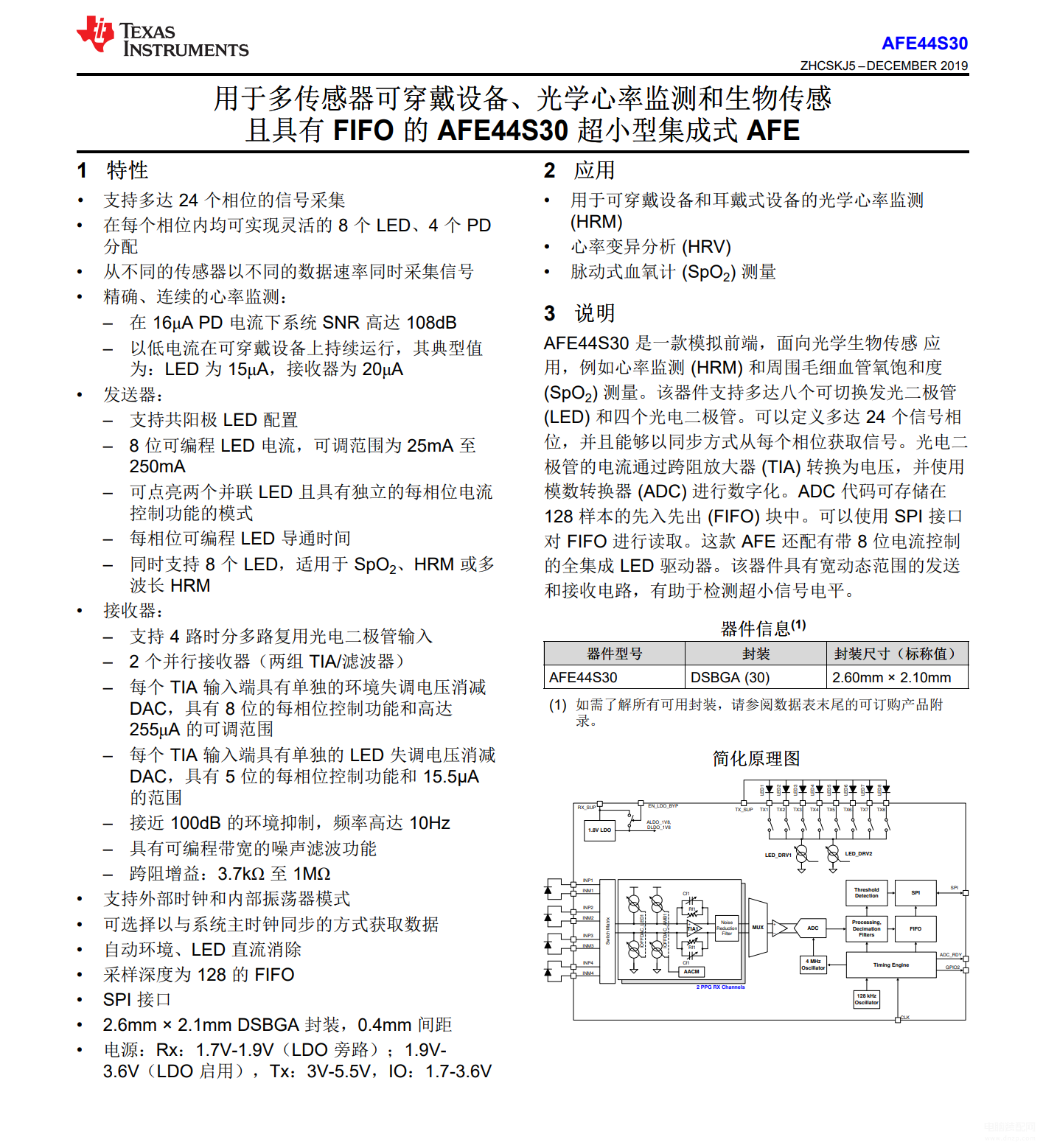

TI德州仪器AFE44S30详细资料图。

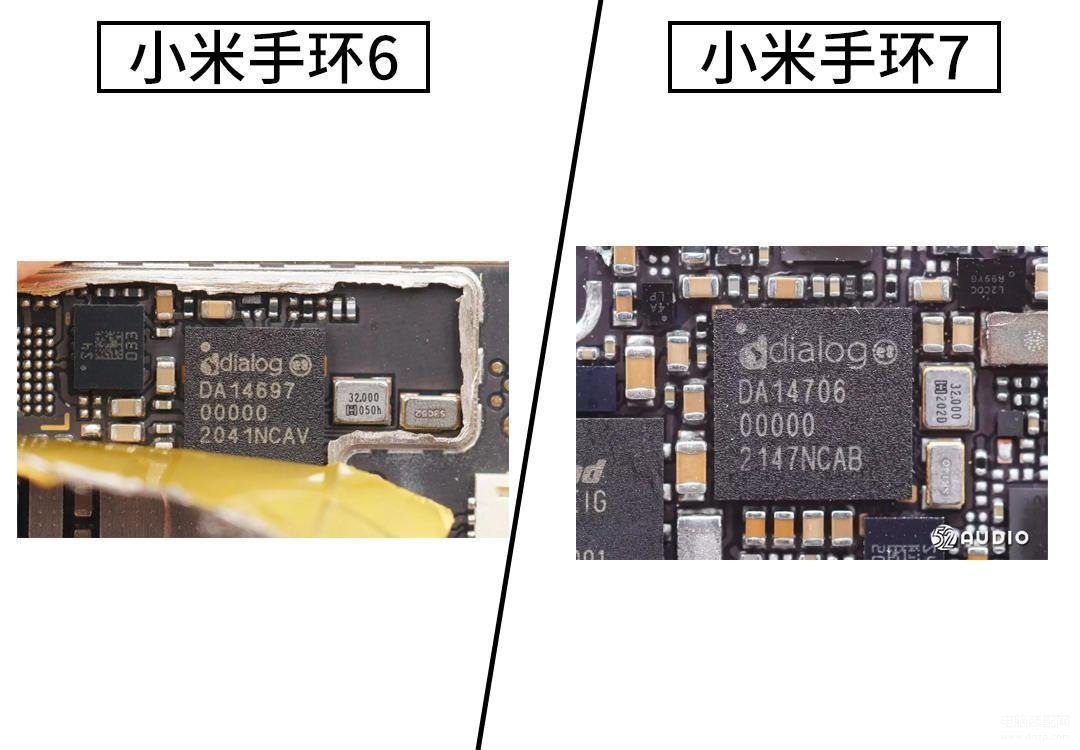

蓝牙SoC



小米手环6采用了RENESAS瑞萨DA14697具有系统PMU的多核蓝牙SoC，用于无线连接。DA1469x系列基于ARM Cortex M33处理器，为开发人员提供了针对高端健身追踪器，高级智能家居设备和虚拟现实游戏控制器等密集型应用的更大处理能力。还具有先进的电源管理单元，可控制不同的处理内核并根据需要激活。同时还消除了对单独的PMIC的需求，减少了功耗。

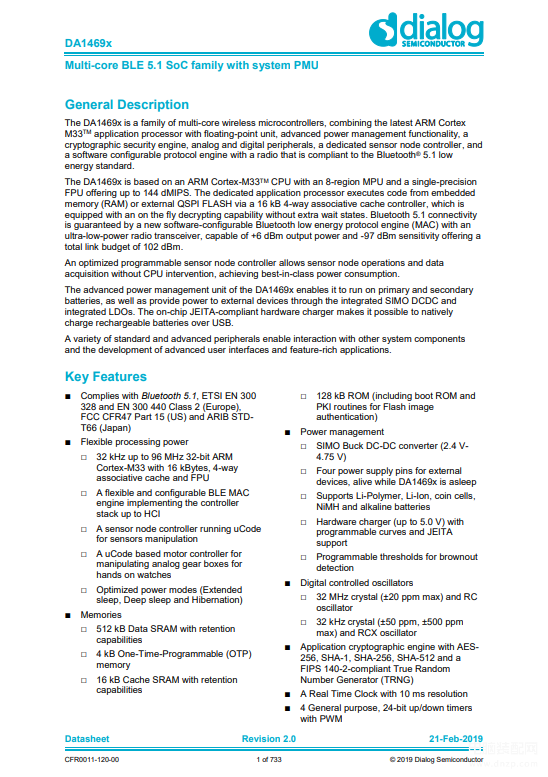

Dialog戴泺格 DA14697详细资料图。

小米手环7升级RENESAS瑞萨DA14706低功耗蓝牙无线SoC，单芯片集成电源管理单元、硬件语音活动检测器（VAD）、图形处理单元（GPU）和低功耗蓝牙连接功能，为智能物联网设备提供先进的传感器和图形功能，以及无缝、超低功耗且始终在线的音频处理能力。

DA14706由Arm Cortex-M33处理器+Cortex-M0+传感器节点控制器组成，集成2D GPU和显示控制器，支持DPI、JDI并行、DBI和单/双/四路SPI接口；可配置MAC支持低功耗蓝牙5.2和专有2.4 GHz协议；集成720mA JEITA标准USB充电器，支持可充电锂离子/锂聚合物电池；超低功率硬件VAD实现无缝且始终在线的音频处理。

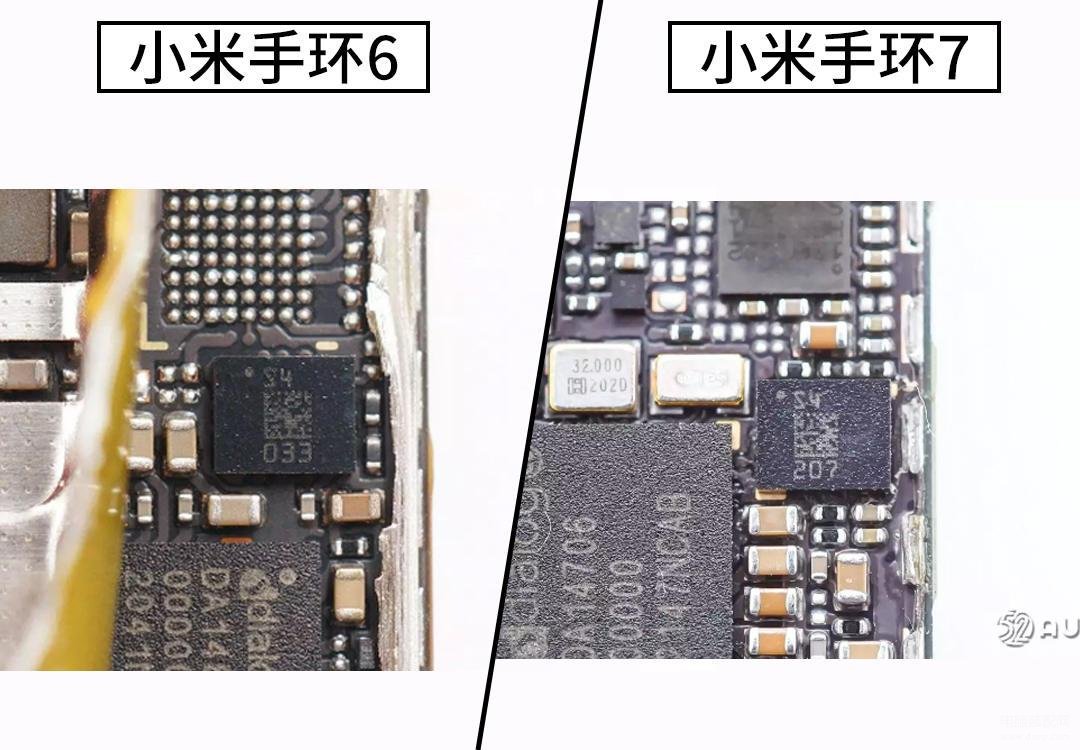

陀螺仪



小米手环6和小米手环7内部均搭载了ST意法半导体LSM6DSOWTR加速度+陀螺仪传感器，用于跑步、骑行、跳绳等运动数据检测。

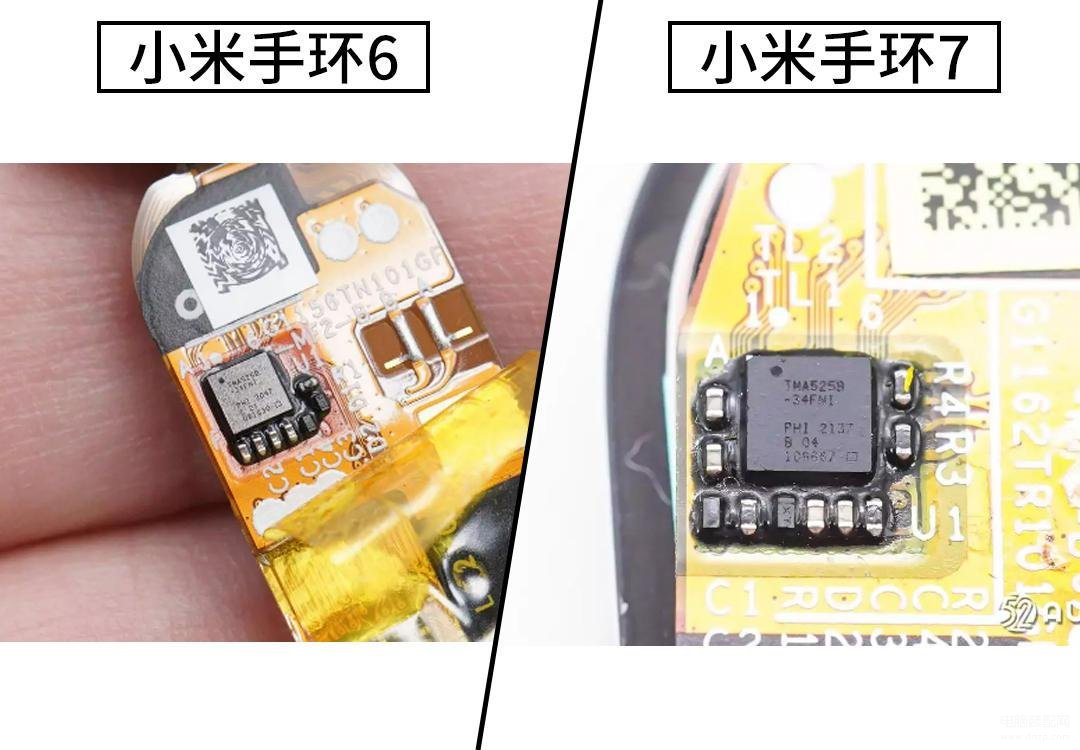

触摸控制IC



小米手环6和小米手环7均采用了Parade谱瑞TMA525点触摸电容式触摸屏控制器，搭载32位ARM Cortex CPU寄存器，可配置的降噪技术，适用于电池充电器和显示器，并支持DualSense进行防水和湿手指跟踪。

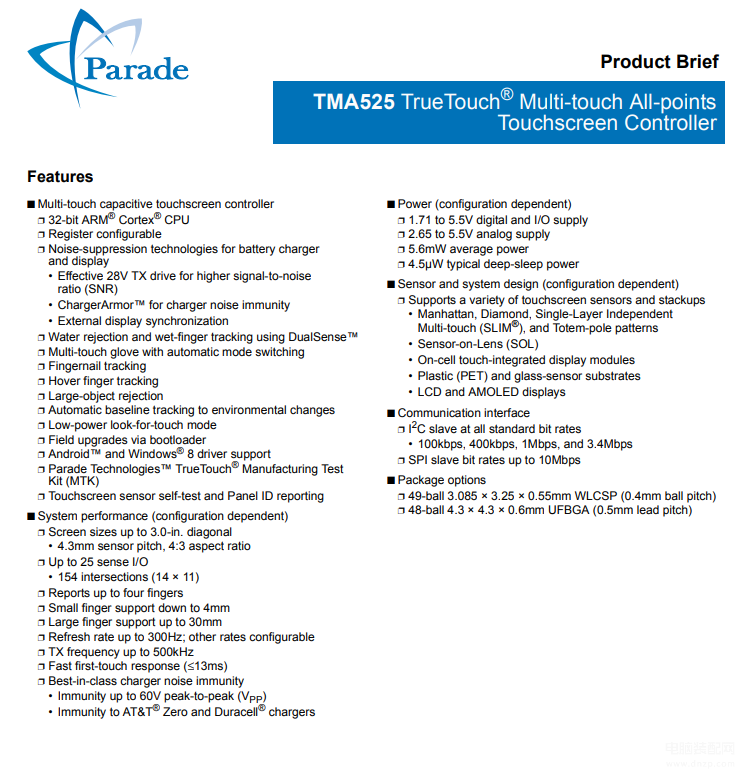

Parade谱瑞TMA525详细资料图。

TVS二极管

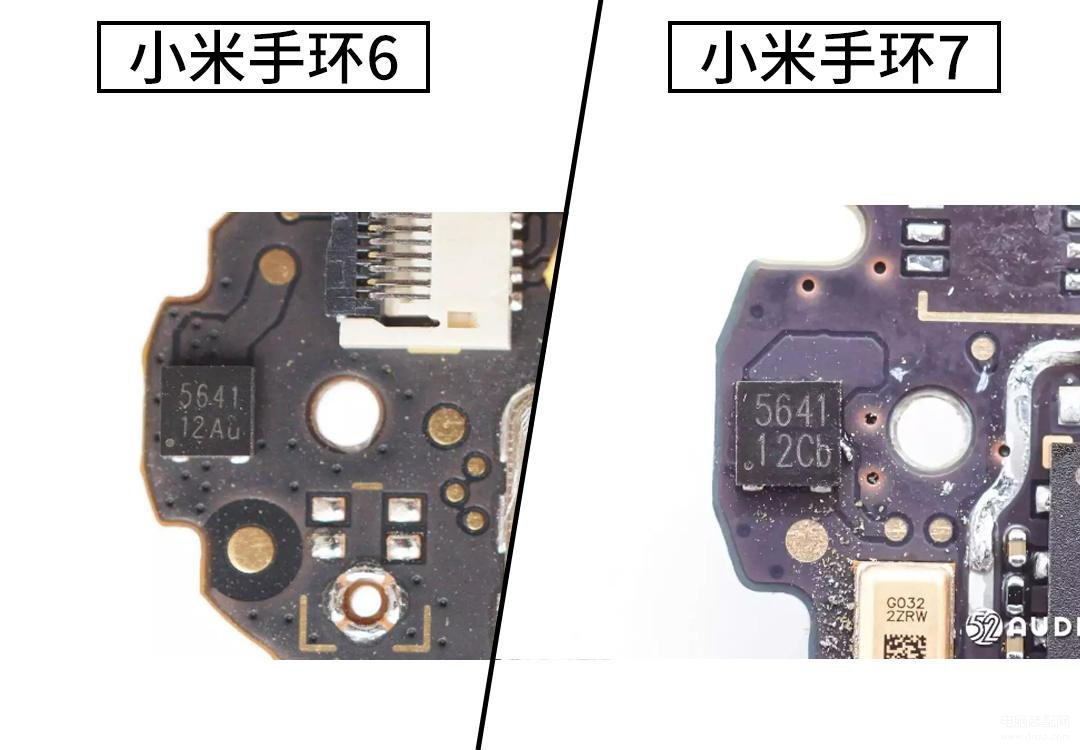

小米手环6和小米手环7输入保护都采用了WillSemi韦尔ESD5641D12 TVS二极管，用于充电端子静电保护。

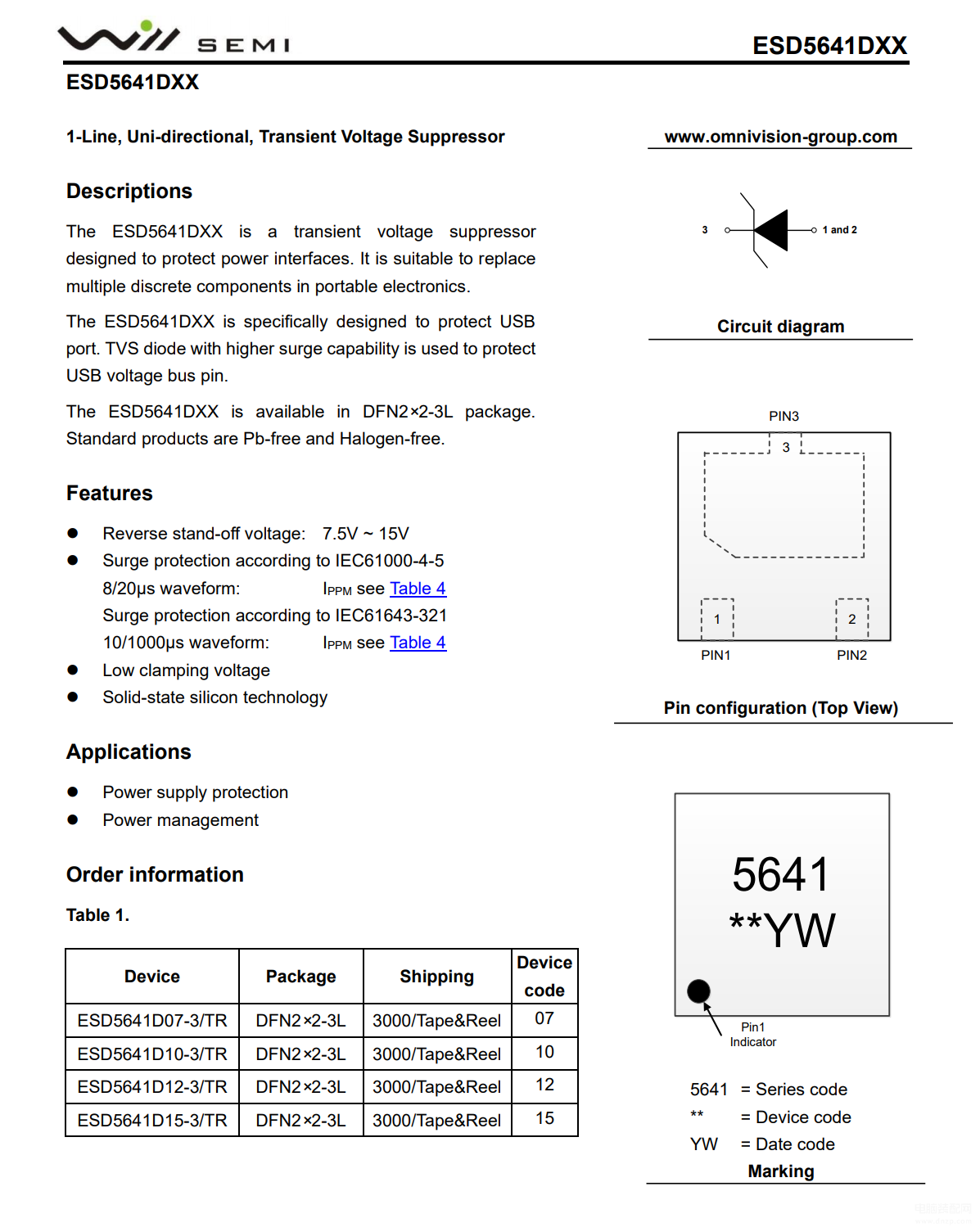

WillSemi韦尔ESD5641D12详细资料图。

储存器

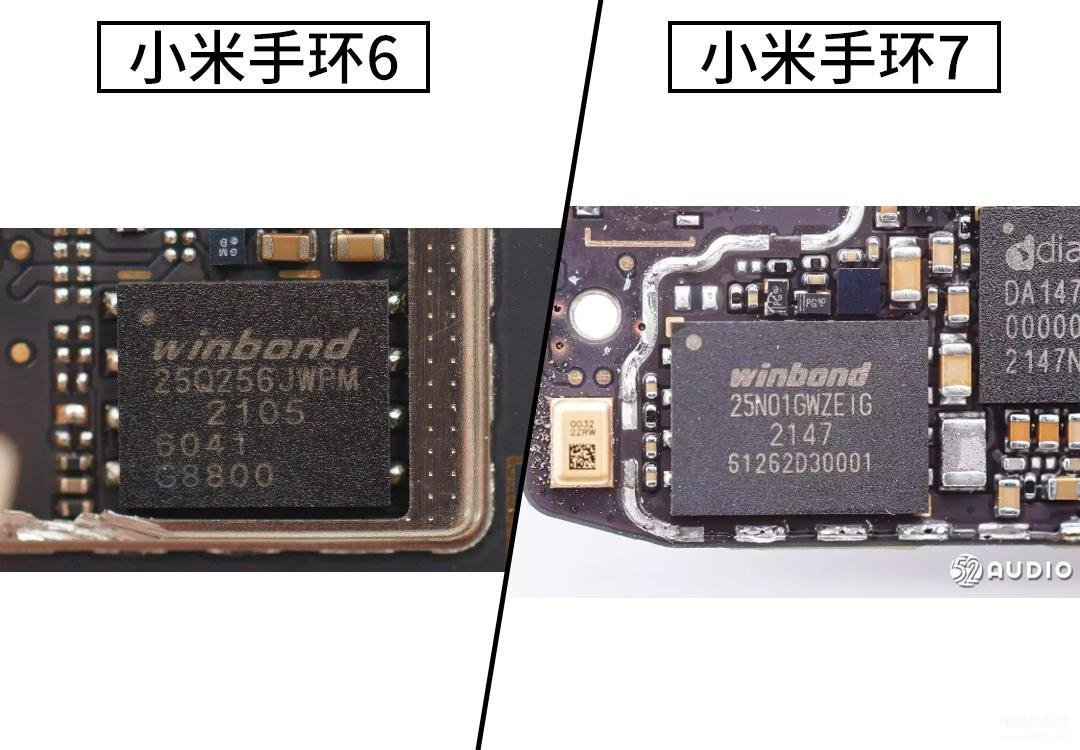

小米手环6采用Winbond华邦W25Q256JW 32MB串行NOR闪存，具有统一4KB扇区和双/四SPI的256M位串行闪存，超过10万次擦写与编程周期，数据保存期超过20年，用于系统数据和用户数据存储。

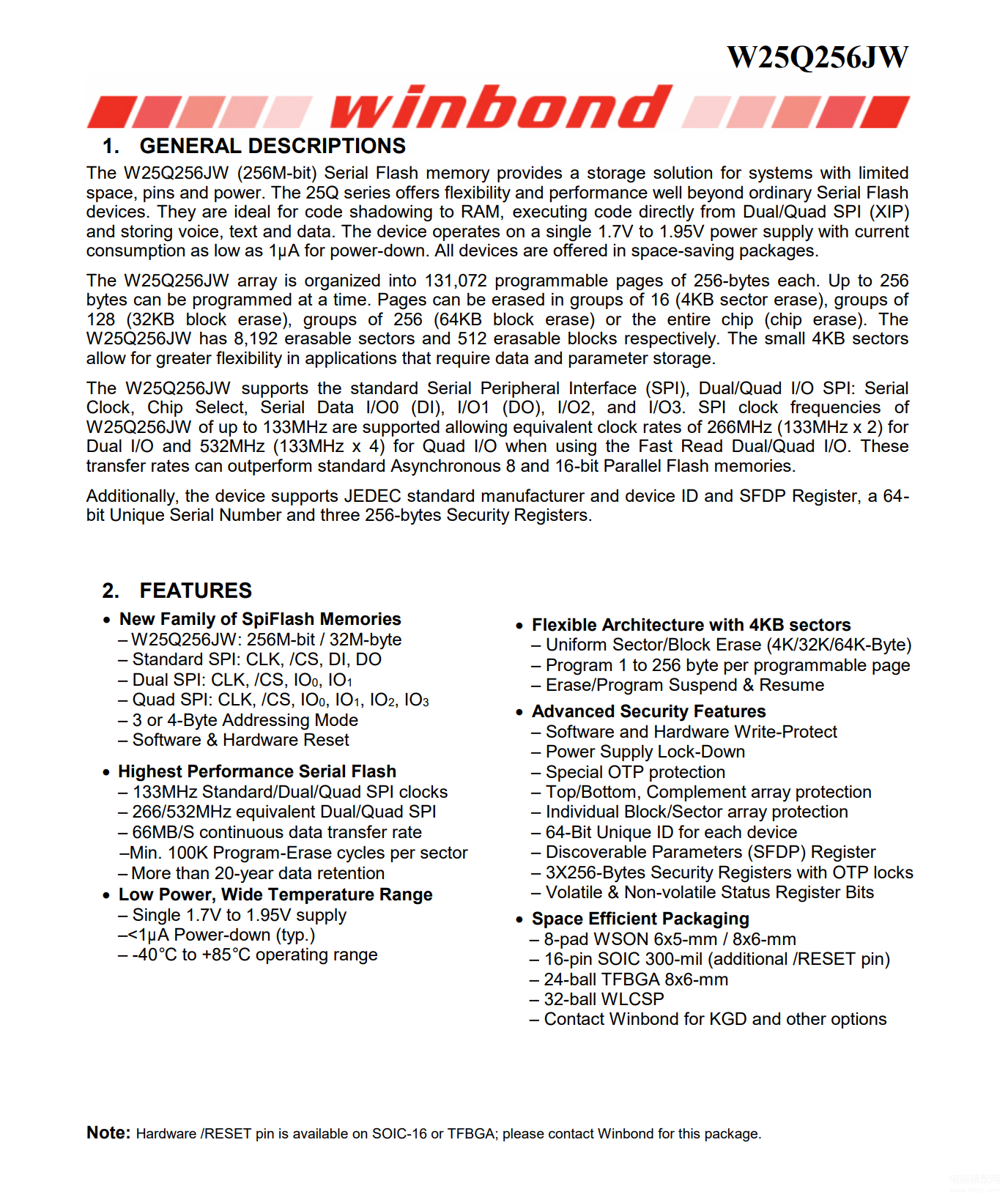

Winbond华邦W25Q256JW详细资料图。

小米手环7采用Winbond华邦25N01GW 128MB串行SLC NAND闪存，具备快速擦写编程性能，超过10万次擦写与编程周期，数据保存期超过10年，用于系统数据和用户数据存储。

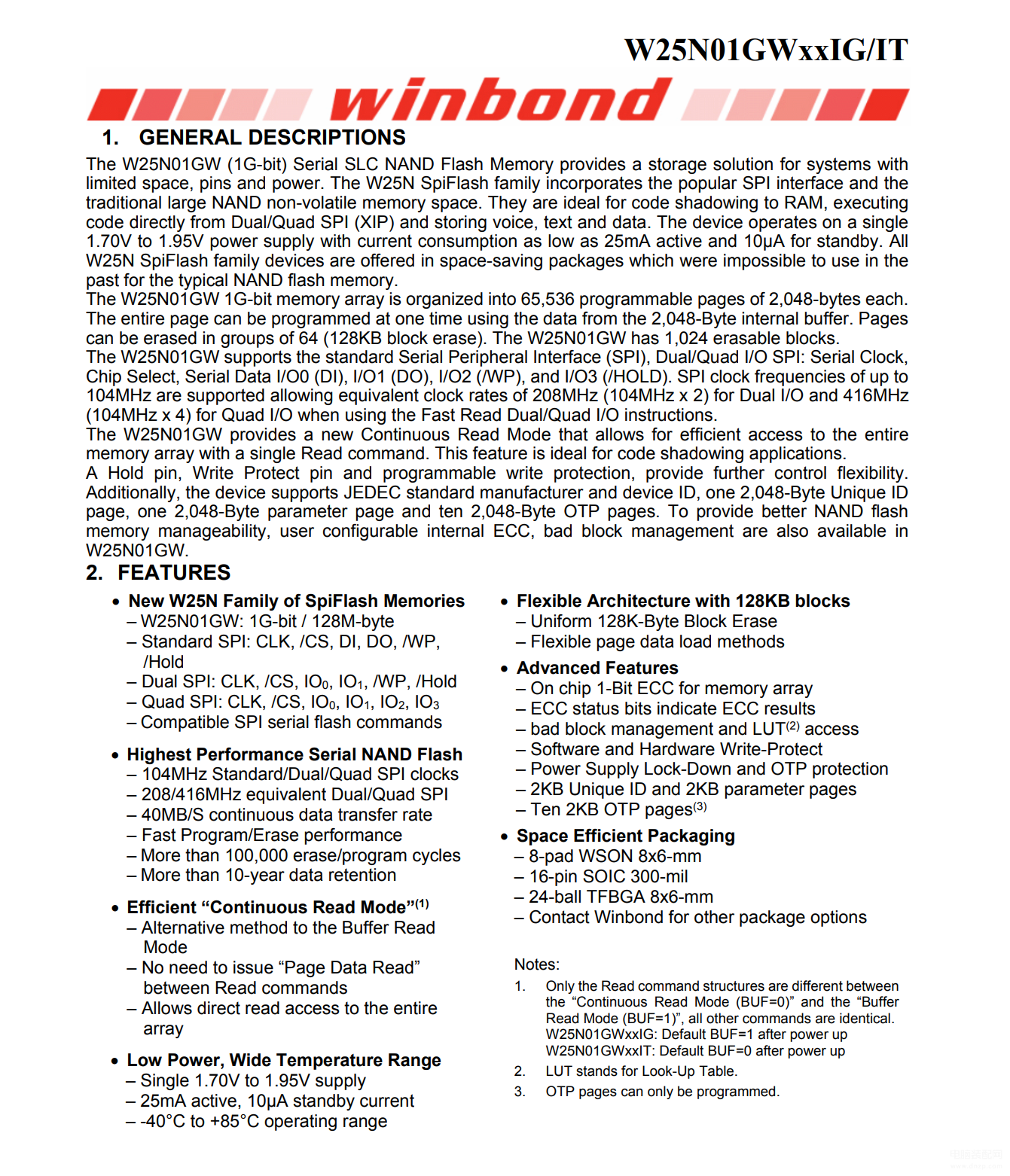

Winbond华邦25N01GW详细资料图。

四、我爱音频网总结

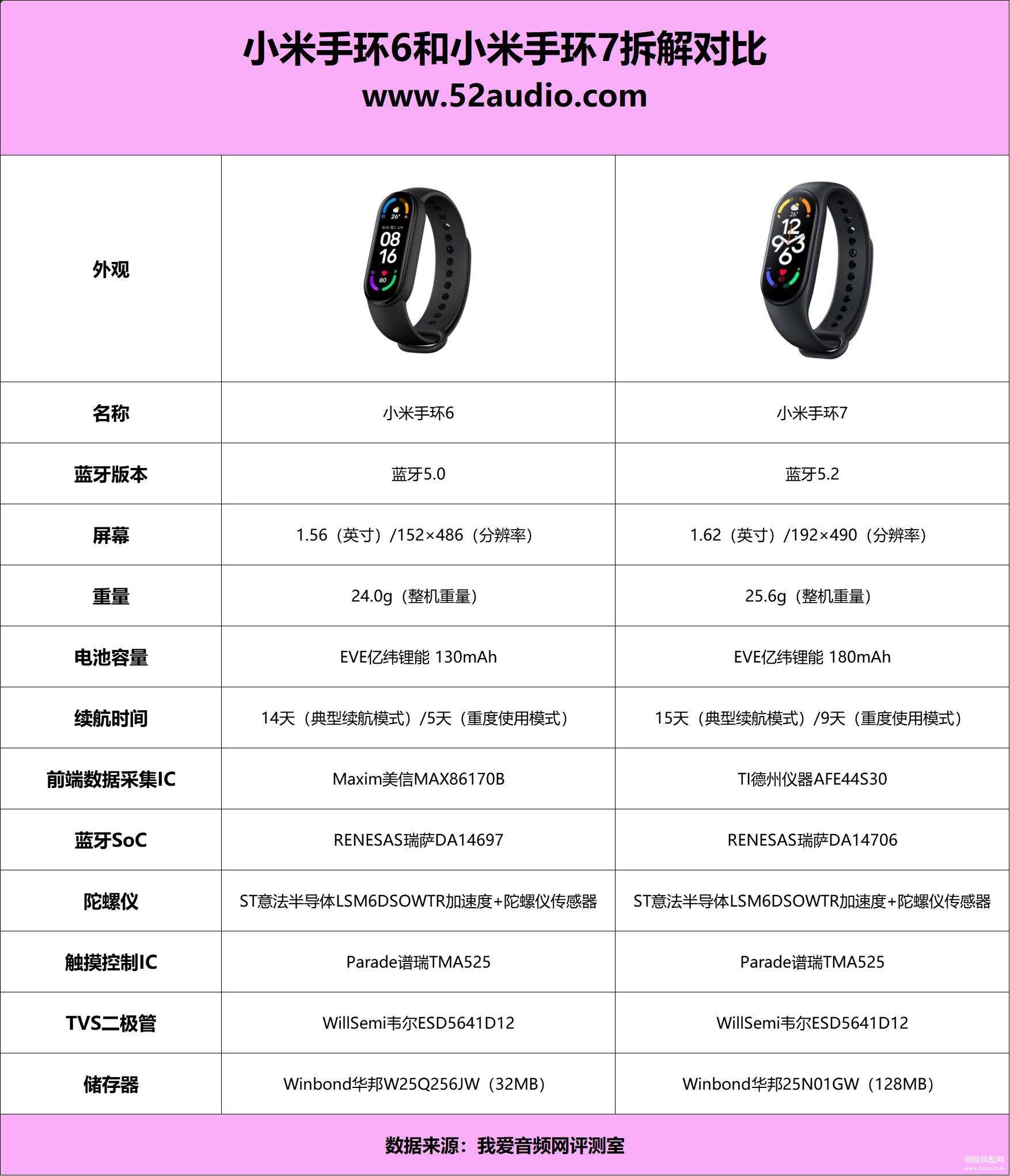

最后附上小米手环6和小米手环7的对比表格，方便大家更快速的了解两款产品的相同点和区别。



从本文的拆解对比中可以了解到，小米手环7相较于小米手环6带来了众多方面的升级，以进一步提升用户的使用体验。首先在外观上，屏幕尺寸增加，提供了更多的显示内容，搭配同样提升的屏幕分辨率带来了更细腻的视觉观感。在重量的控制也已经非常优秀，仅有微小的提升。

配置方面，电池容量提升到了180mAh，续航时间也随之提升，重度使用模式还可使用9天；心率、血氧传感器模组前端IC由美信MAX86170B替换为了TI德州仪器AFE44S30；蓝牙SoC由瑞萨DA14697升级为瑞萨DA14706，支持蓝牙5.2，具有更优的处理性能和更低的功耗；内置储存器也提供了更大的容量，用于更好的存储系统数据和用户数据。
