目前安卓旗舰市场的本质就是高通与联发科的斗争，伴随着海思麒麟的折戟沉沙，高通在高端市场一家独大，让用户们经历了骁龙888到骁龙8 Gen1的火龙时代，这也算给了联发科一个机会，随着天玑9000/天玑8000系列的推出，成功帮助联发科站稳了高端。

因此高通这里痛定思痛，终于回归了稳妥的台积电工艺，于上个月推出了骁龙8+处理器，伴随着618活动平平淡淡的过去，七月份，我们也将见证可能有史以来内卷最为严重的旗舰井喷期，手机厂商不仅发布骁龙8+机型，还有几款天玑9000机型即将到来，就说热不热闹吧？



说到了这，那这个骁龙8+的实际表现就很值得大家玩味了，虽然在发布会上，高通再三表示这一代的骁龙8+相比骁龙8在CPU/GPU的功耗上均下降了30%，但现在大家都有心理阴影了，如果高通再次翻车了，那可真的会影响后面手机厂商的产品规划了。

而今天，我们也在网上找到了关于骁龙8+高通工程机的信息，根据表现来看，这一次的骁龙8+稳了。

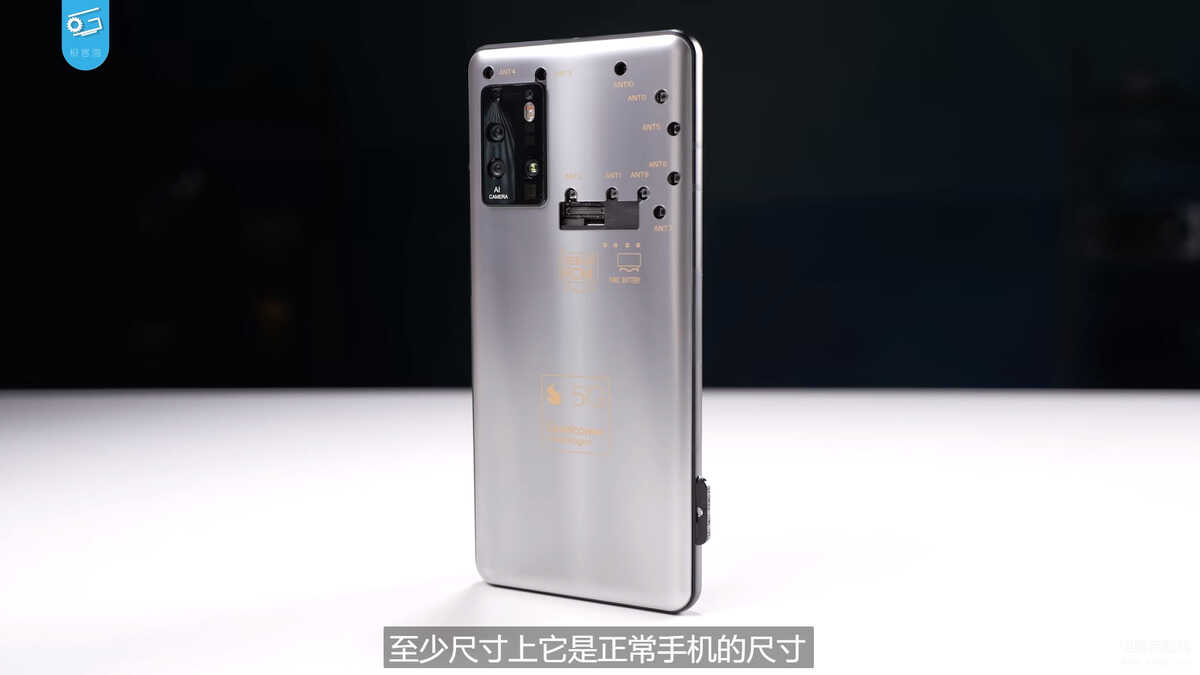

哔哩哔哩的一位硬核UP主@极客湾率先拿到了高通工程机，该机采用了正常的手机尺寸，甚至还加了镜头模组，只不过采用塑料后盖，同时上面布满了孔洞，上面预制了很多天线等元器件。

值得注意的是，作为工程机它不会像量产机那样会在散热上堆料，所以只能管中窥豹，前瞻一下骁龙8+的实际性能。

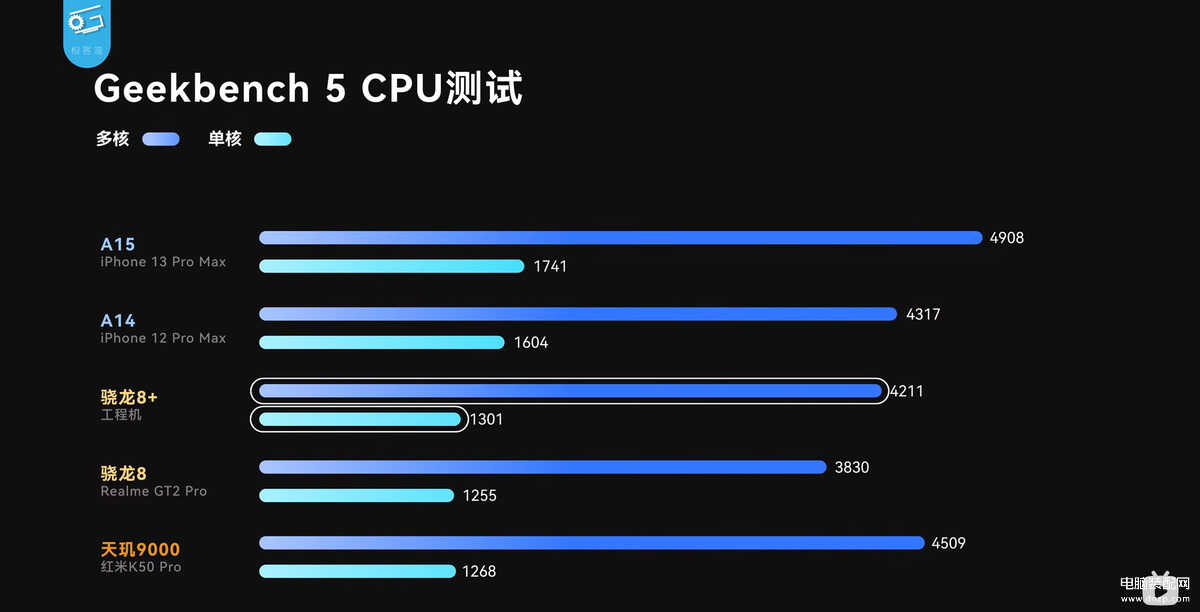

废话不多说，咱们先看它的实际表现，根据极客湾在Geekbench 5 CPU测试，骁龙8+工程机的多核为4211分，虽然多核分数不如天玑9000的4509分，但相比较骁龙8的3830分来说，有了明显的进步，接近了苹果A14水平。

至于单核为1301分，以小优势领先骁龙8和天玑9000。

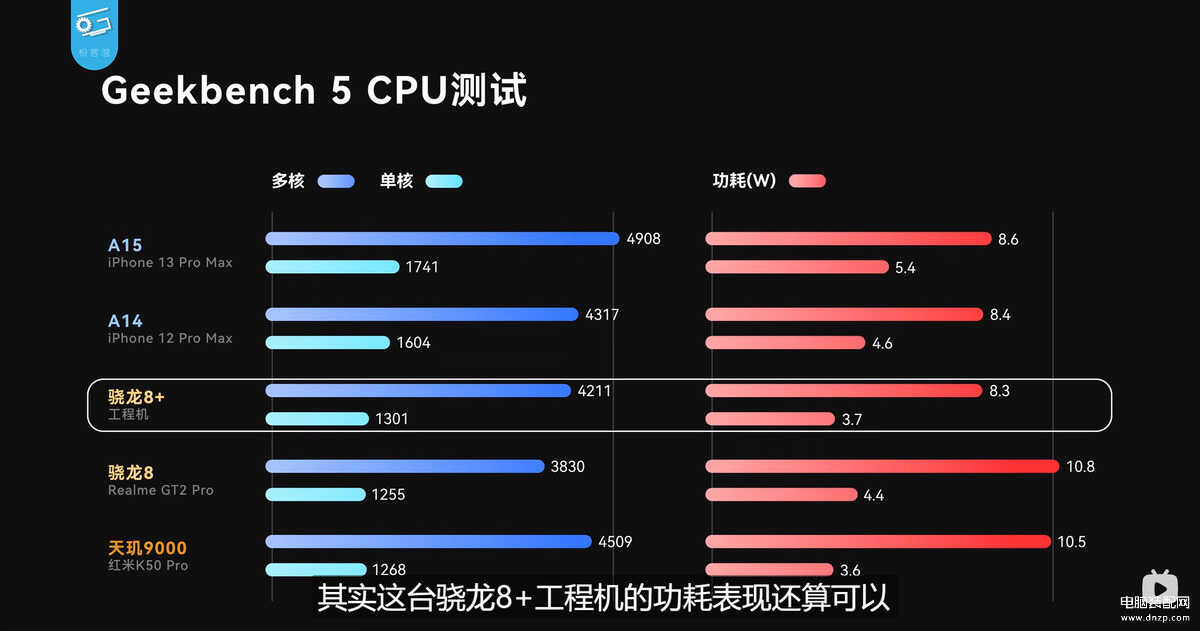

光说分数肯定是没用了，这里UP主也给出了功耗数据，骁龙8+大核的平台功耗为3.7W，这和天玑9000的大核功耗3.6W来说，相差不多，而多核在跑4211分的情况下，也降到了8.3W，比起天玑9000和骁龙8来说，确实优于不少。

以上情况也算符合了大家骁龙8+采用台积电工艺的预期。

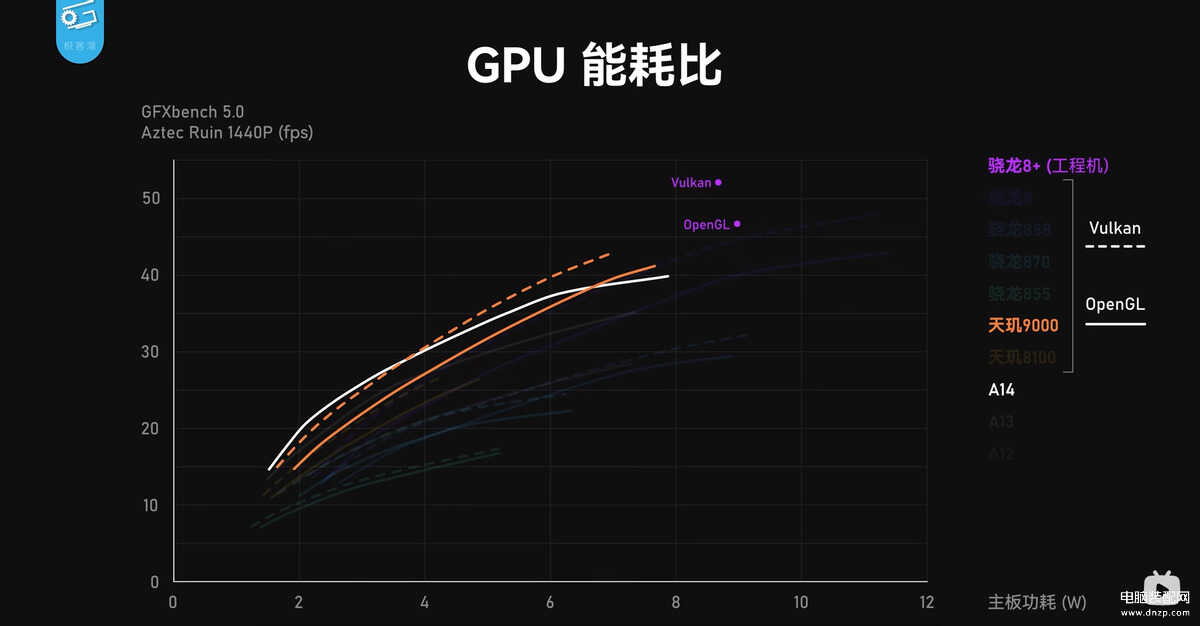

这里GPU部分是直接做了能耗比的对比图，此次UP主是采用了两个项目进行的测试，虚线是指Vulkan，而实线为OpenGL，紫色的是骁龙8+，而白色为A14，橙色是天玑9000，我们可以明显看出骁龙8+的GPU部分表现不错。

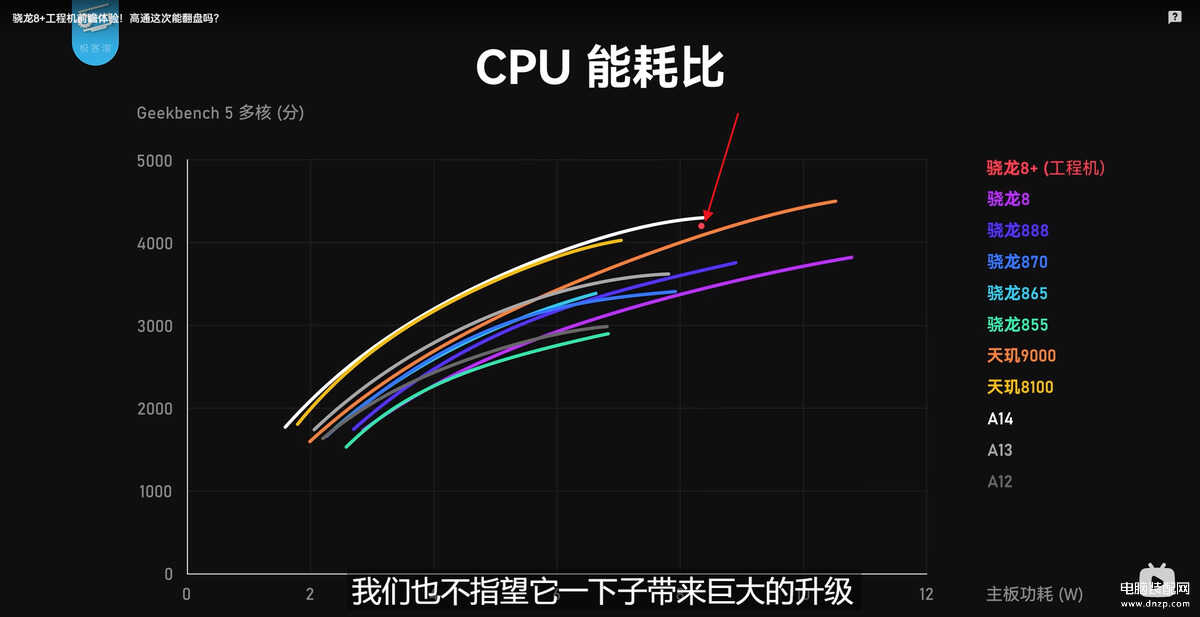

CUP能耗比上，骁龙8+这里也仅次于苹果A14，成为了手机厂商们可以用的高通旗舰芯。

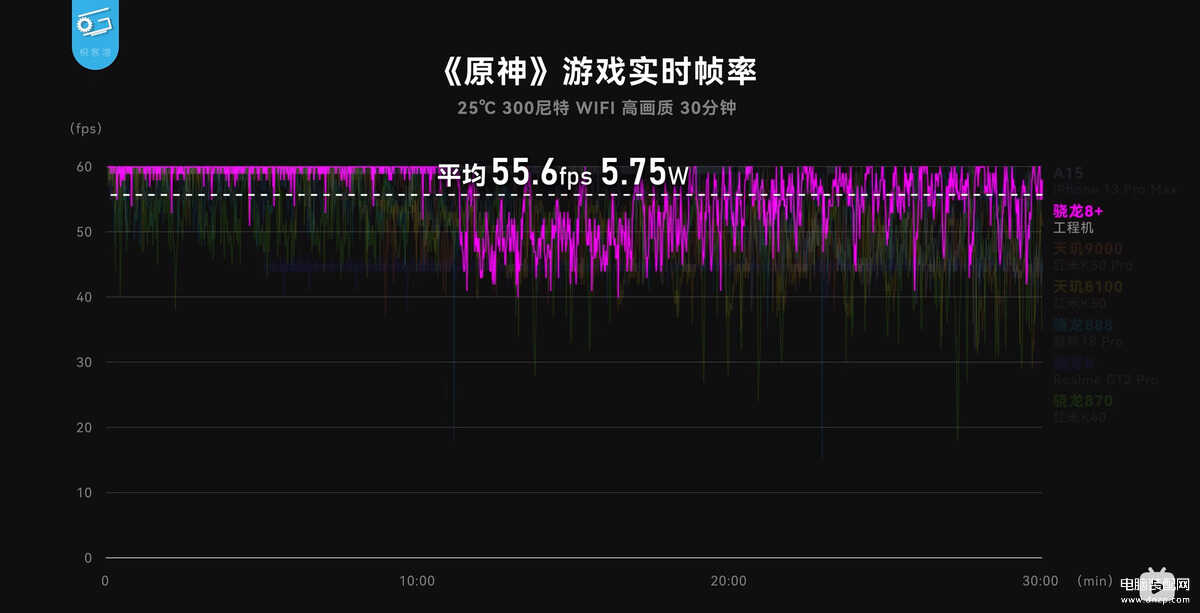

这里为了给大家更为直观的概念，我们可以从原神的实测帧率看出，前11分钟还是保持在不错的性能表现，平均帧率为59.7fps，但在11分钟后开始降频，波动不是很理想，但也做到了平均帧率53.3fps，功耗为5.25W，全程30分钟平均为55.6fps，功耗为5.75W。

相比骁龙8来说，确实好了不少，根据往年的惯例来看，高通工程机的表现是不如量产机的，这也说明量产机应该会在优化上做很多文章，表现也会更加的好。

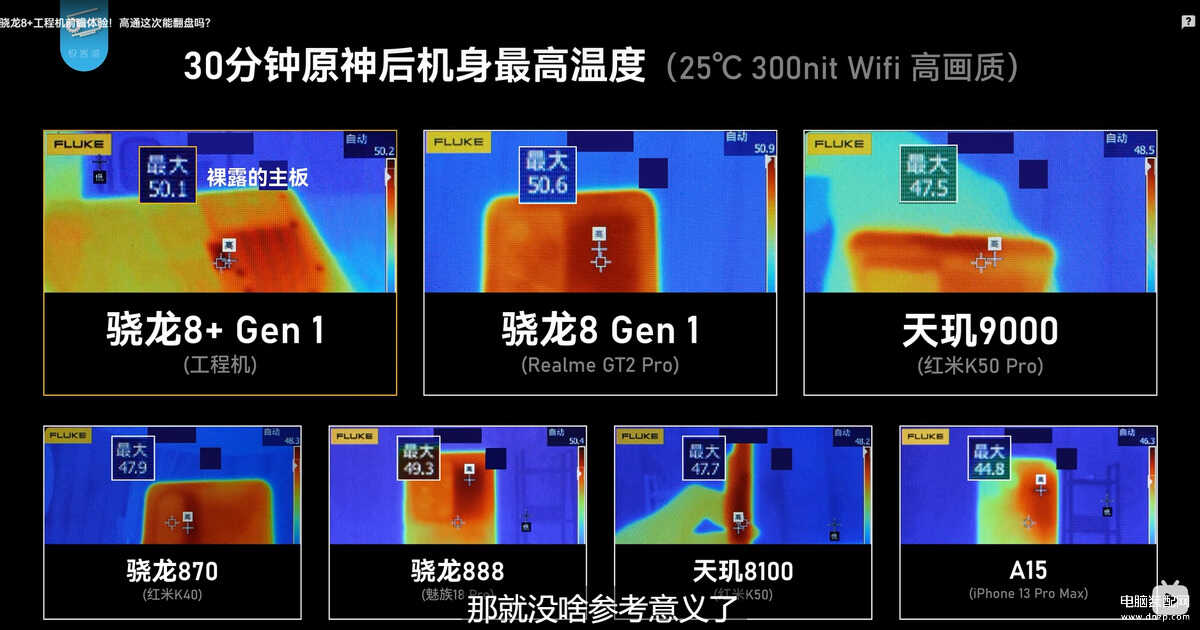

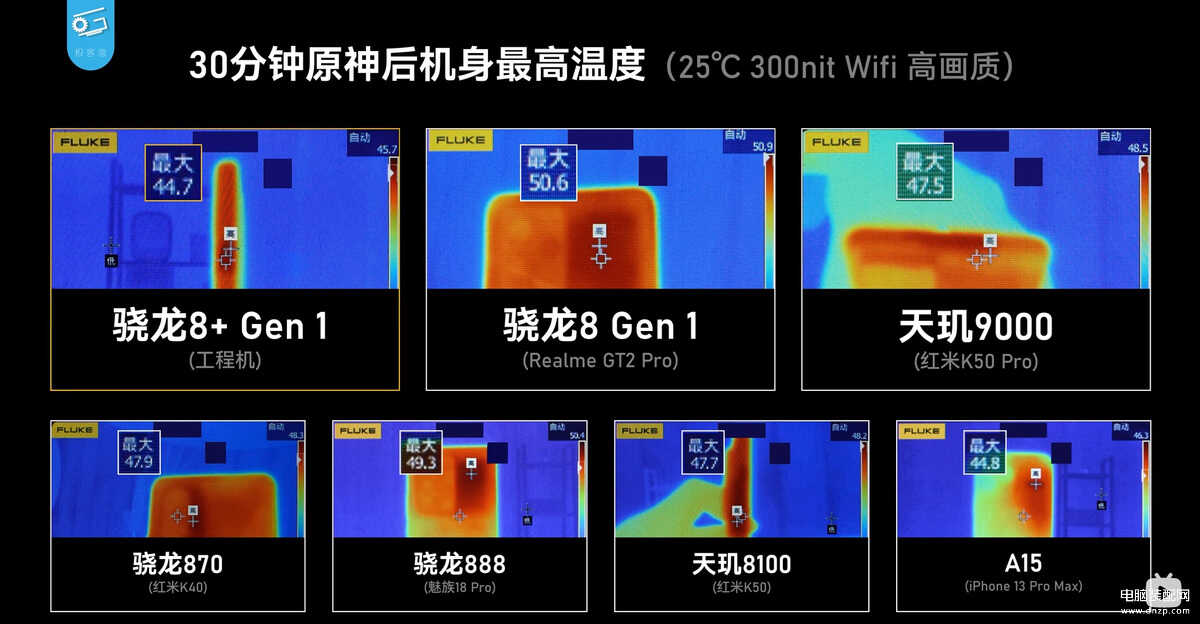

这里UP主也测试了30分钟原神后的机身温度，由于是工程机，肯定与量产机有差异，大家看看就好，此次骁龙8+工程机的边框最大温度为44.7℃，玩过高画质的原神都知道，这个问题已经很不错了。



至于它的主板位置，由于是开孔了，热成像仪可以直接拍到里面的主板，所以直接来到了50.1℃。

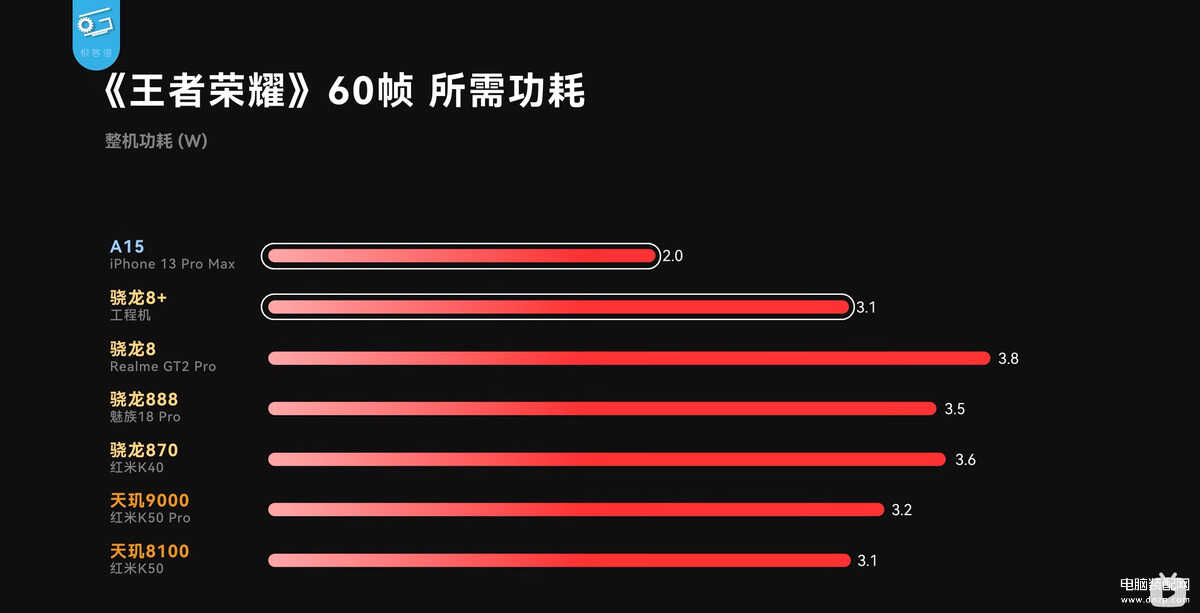

接下来是王者荣耀60Hz测试，骁龙8+的功耗直接到达了3.1W，虽然跟秒天秒地的A15相比有点弱，但已经来到了和一代神U天玑8100同台竞技的水准了。

这是不是稳了？



综上来看，骁龙8+在更换了工艺之后，已经有了令人欣慰的变化，要知道高通一直都和各家厂商保持着不错的关系，手机厂商们对于高通处理器的优化可比联发科深刻多了，例如骁龙在影像表现上比天玑处理器更优秀，就足以证明这一情况。
